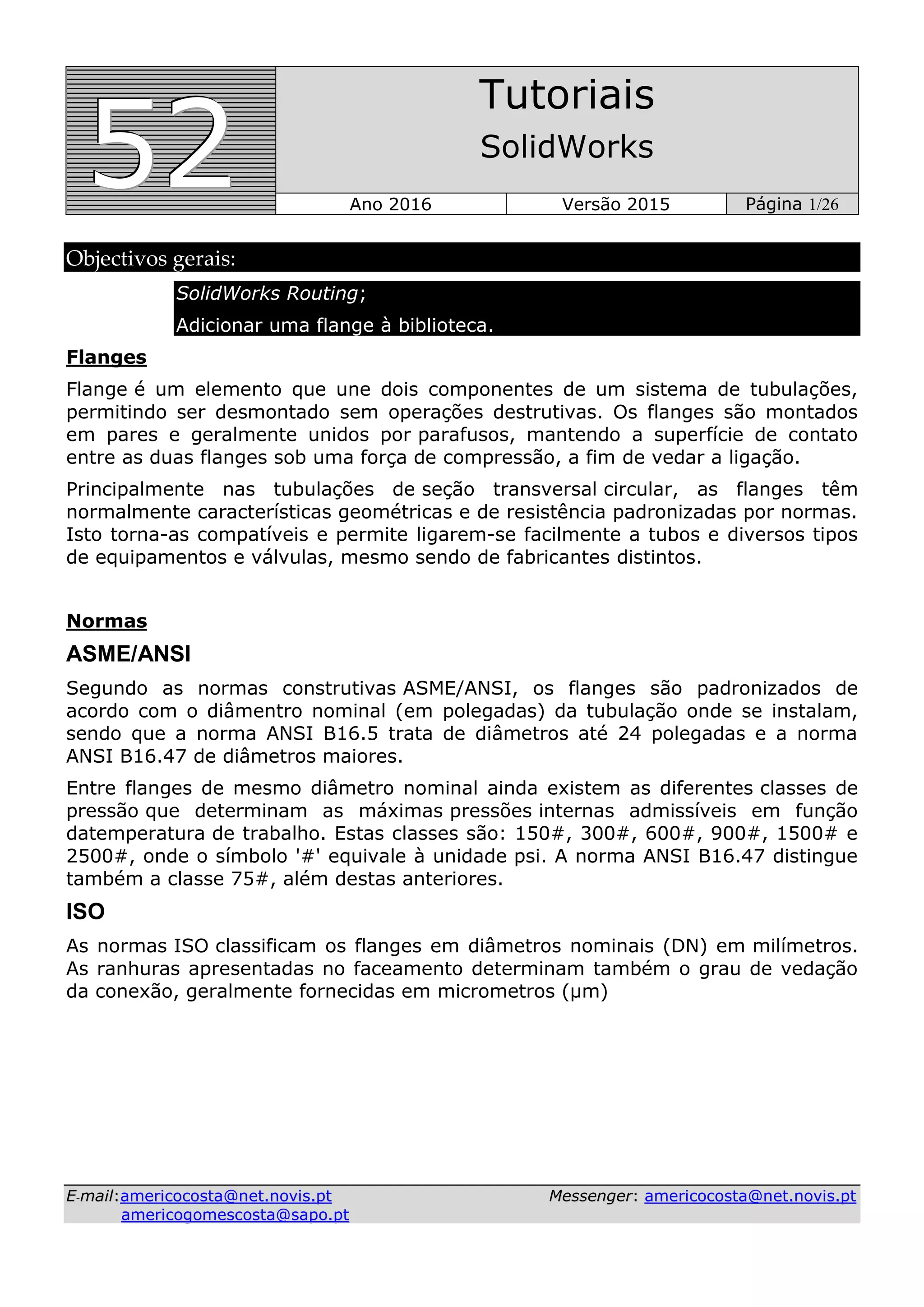

Objectivos gerais:
SolidWorks Routing;
Adicionar uma flange à biblioteca.

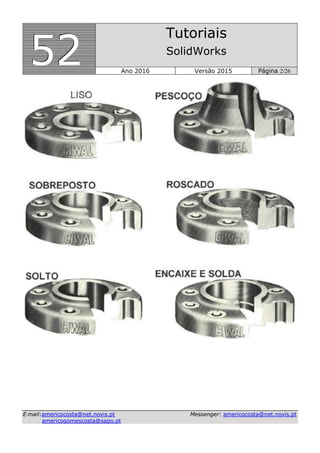

Flanges
Flange é um elemento que une dois componentes de um sistema de tubulações,
permitindo ser desmontado sem operações destrutivas. Os flanges são montados
em pares e geralmente unidos por parafusos, mantendo a superfície de contato
entre as duas flanges sob uma força de compressão, a fim de vedar a ligação.
Principalmente nas tubulações de seção transversal circular, as flanges têm
normalmente características geométricas e de resistência padronizadas por normas.
Isto torna-as compatíveis e permite ligarem-se facilmente a tubos e diversos tipos
de equipamentos e válvulas, mesmo sendo de fabricantes distintos.
Normas
ASME/ANSI
Segundo as normas construtivas ASME/ANSI, os flanges são padronizados de
acordo com o diâmentro nominal (em polegadas) da tubulação onde se instalam,
sendo que a norma ANSI B16.5 trata de diâmetros até 24 polegadas e a norma
ANSI B16.47 de diâmetros maiores.
Entre flanges de mesmo diâmetro nominal ainda existem as diferentes classes de
pressão que determinam as máximas pressões internas admissíveis em função
datemperatura de trabalho. Estas classes são: 150#, 300#, 600#, 900#, 1500# e
2500#, onde o símbolo '#' equivale à unidade psi. A norma ANSI B16.47 distingue
também a classe 75#, além destas anteriores.
ISO
As normas ISO classificam os flanges em diâmetros nominais (DN) em milímetros.
As ranhuras apresentadas no faceamento determinam também o grau de vedação
da conexão, geralmente fornecidas em micrometros (µm)

555222
Tutoriais
SolidWorks

555222
Tutoriais
SolidWorks

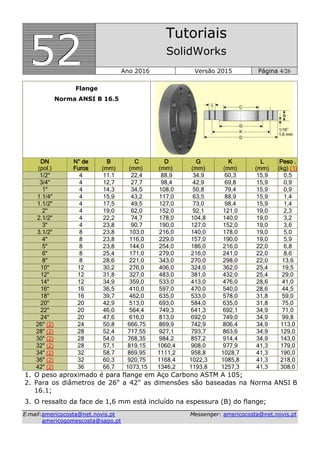

Flange
Norma ANSI B 16.5
DN
(pol.)
N° de
Furos
B
(mm)
C
(mm)
D
(mm)
G
(mm)
K
(mm)
L
(mm)
Peso .
(kg) (1)
1/2" 4 11.1 22,4 88,9 34,9 60,3 15,9 0,5
3/4" 4 12,7 27,7 98,4 42,9 69,8 15,9 0,9
1" 4 14,3 34,5 108,0 50,8 79,4 15,9 0,9
1.1/4" 4 15,9 43,2 117,0 63,5 88,9 15,9 1,4
1.1/2" 4 17,5 49,5 127,0 73,0 98,4 15,9 1,4
2" 4 19,0 62,0 152,0 92,1 121,0 19,0 2,3
2.1/2" 4 22,2 74,7 178,0 104,8 140,0 19,0 3,2
3" 4 23,8 90,7 190,0 127,0 152,0 19,0 3,6
3.1/2" 8 23,8 103,0 216,0 140,0 178,0 19,0 5,0
4" 8 23,8 116,0 229,0 157,0 190,0 19,0 5,9
5" 8 23,8 144,0 254,0 186,0 216,0 22,0 6,8
6" 8 25,4 171,0 279,0 216,0 241,0 22,0 8,6
8" 8 28,6 221,0 343,0 270,0 298,0 22,0 13,6
10" 12 30,2 276,0 406,0 324,0 362,0 25,4 19,5
12" 12 31,8 327,0 483,0 381,0 432,0 25,4 29,0
14" 12 34,9 359,0 533,0 413,0 476,0 28,6 41,0
16" 16 36,5 410,0 597,0 470,0 540,0 28,6 44,5
18" 16 39,7 462,0 635,0 533,0 578,0 31,8 59,0
20" 20 42,9 513,0 693,0 584,0 635,0 31,8 75,0
22" 20 46,0 564,4 749,3 641,3 692,1 34,9 71,0
24" 20 47,6 616,0 813,0 692,0 749,0 34,9 99,8
26" (2) 24 50,8 666,75 869,9 742,9 806,4 34,9 113,0
28" (2) 28 52,4 717,55 927,1 793,7 863,6 34,9 129,0
30" (2) 28 54,0 768,35 984,2 857,2 914,4 34,9 143,0
32" (2) 28 57,1 819,15 1060,4 908,0 977,9 41,3 179,0
34" (2) 32 58,7 869,95 1111,2 958,8 1028,7 41,3 190,0
36" (2) 32 60,3 920,75 1168,4 1022,3 1085,8 41,3 218,0
42" (2) 36 66,7 1073,15 1346,2 1193,8 1257,3 41,3 308,0
1. O peso aproximado é para flange em Aço Carbono ASTM A 105;
2. Para os diâmetros de 26" a 42" as dimensões são baseadas na Norma ANSI B
16.1;
3. O ressalto da face de 1,6 mm está incluído na espessura (B) do flange;

555222
Tutoriais
SolidWorks
Para ativar no SolidWorks as funcionalidades do módulo SolidWorks Routing use o
procedimento seguinte:
Faça clique no menu Tools ► Add-ins e na janela selecione SolidWorks Routing.
Em ambiente Part, na Browser Bar faça clique com o botão direito sobre o plano
Front e selecione Sketch.

555222
Tutoriais
SolidWorks
Defina o sketch seguinte para a Flange de 1”.
DN
(pol.)
N° de
Furos
B
(mm)
C
(mm)
D
(mm)
G
(mm)
K
(mm)
L
(mm)
Peso .
(kg) (1)
1" 4 14,3 34,5 108,0 50,8 79,4 15,9 0,9

555222
Tutoriais
SolidWorks

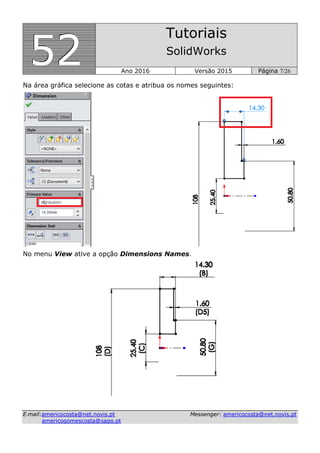

Na área gráfica selecione as cotas e atribua os nomes seguintes:
No menu View ative a opção Dimensions Names.

555222
Tutoriais
SolidWorks

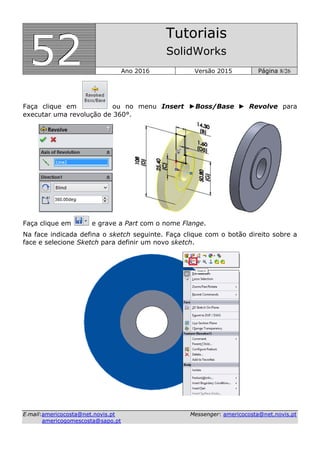

Faça clique em ou no menu Insert ►Boss/Base ► Revolve para
executar uma revolução de 360°.
Faça clique em e grave a Part com o nome Flange.
Na face indicada defina o sketch seguinte. Faça clique com o botão direito sobre a
face e selecione Sketch para definir um novo sketch.

555222
Tutoriais
SolidWorks

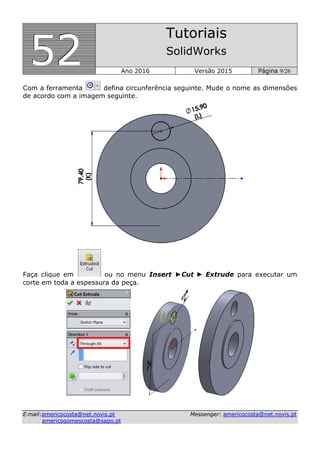

Com a ferramenta defina circunferência seguinte. Mude o nome as dimensões
de acordo com a imagem seguinte.
Faça clique em ou no menu Insert ►Cut ► Extrude para executar um
corte em toda a espessura da peça.

555222
Tutoriais
SolidWorks
Faça clique em Circular Pattern para fazer uma cópia circular
do furo anterior. Defina 4 furos.
Na Browser Bar faça clique com o botão direito sobre Show Feature Dimensions
para visualizar as dimensões.

555222
Tutoriais
SolidWorks

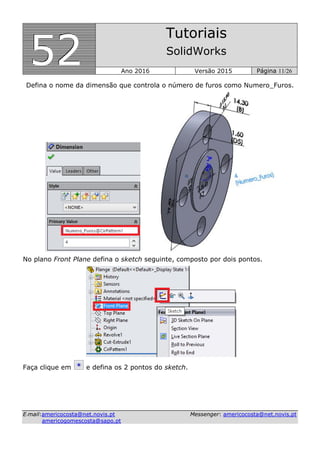

Defina o nome da dimensão que controla o número de furos como Numero_Furos.
No plano Front Plane defina o sketch seguinte, composto por dois pontos.
Faça clique em e defina os 2 pontos do sketch.

555222
Tutoriais
SolidWorks

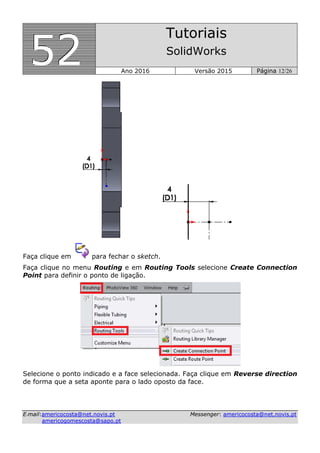

Faça clique em para fechar o sketch.
Faça clique no menu Routing e em Routing Tools selecione Create Connection
Point para definir o ponto de ligação.

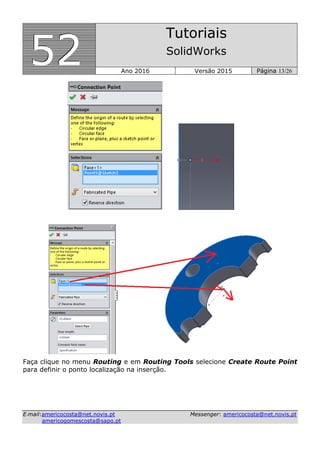

Selecione o ponto indicado e a face selecionada. Faça clique em Reverse direction
de forma que a seta aponte para o lado oposto da face.

555222
Tutoriais
SolidWorks
Faça clique no menu Routing e em Routing Tools selecione Create Route Point
para definir o ponto localização na inserção.

555222
Tutoriais
SolidWorks

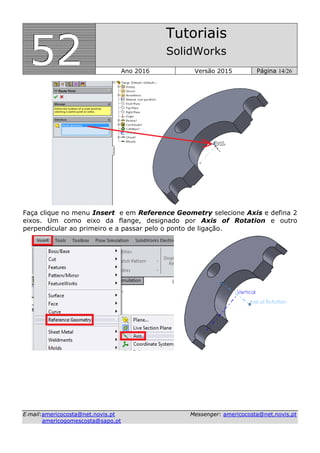

Faça clique no menu Insert e em Reference Geometry selecione Axis e defina 2
eixos. Um como eixo da flange, designado por Axis of Rotation e outro
perpendicular ao primeiro e a passar pelo o ponto de ligação.

555222
Tutoriais
SolidWorks

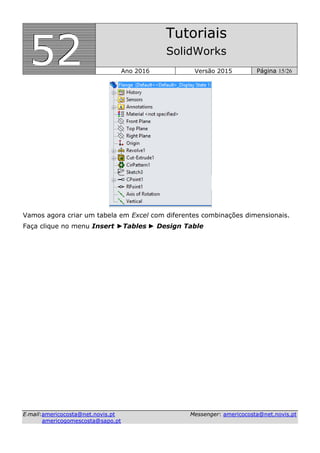

Vamos agora criar um tabela em Excel com diferentes combinações dimensionais.
Faça clique no menu Insert ►Tables ► Design Table

555222
Tutoriais
SolidWorks
Selecione a opção Auto-create.

555222
Tutoriais
SolidWorks

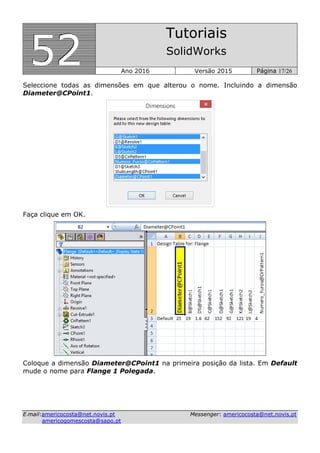

Seleccione todas as dimensões em que alterou o nome. Incluindo a dimensão
Diameter@CPoint1.
Faça clique em OK.
Coloque a dimensão Diameter@CPoint1 na primeira posição da lista. Em Default
mude o nome para Flange 1 Polegada.

555222
Tutoriais
SolidWorks

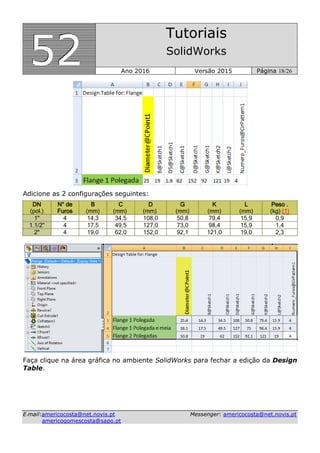

Adicione as 2 configurações seguintes:
DN
(pol.)
N° de
Furos
B
(mm)
C
(mm)
D
(mm)
G
(mm)
K
(mm)
L
(mm)
Peso .
(kg) (1)
1" 4 14,3 34,5 108,0 50,8 79,4 15,9 0,9
1.1/2" 4 17,5 49,5 127,0 73,0 98,4 15,9 1,4
2" 4 19,0 62,0 152,0 92,1 121,0 19,0 2,3
Faça clique na área gráfica no ambiente SolidWorks para fechar a edição da Design
Table.

555222
Tutoriais
SolidWorks

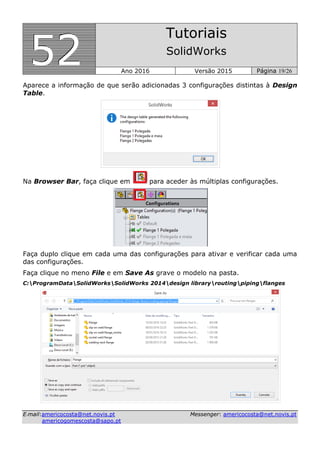

Aparece a informação de que serão adicionadas 3 configurações distintas à Design
Table.
Na Browser Bar, faça clique em para aceder às múltiplas configurações.
Faça duplo clique em cada uma das configurações para ativar e verificar cada uma
das configurações.
Faça clique no meno File e em Save As grave o modelo na pasta.
C:ProgramDataSolidWorksSolidWorks 2014design libraryroutingpipingflanges

555222
Tutoriais
SolidWorks

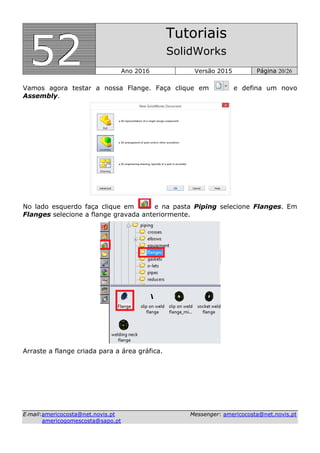

Vamos agora testar a nossa Flange. Faça clique em e defina um novo
Assembly.
No lado esquerdo faça clique em e na pasta Piping selecione Flanges. Em
Flanges selecione a flange gravada anteriormente.
Arraste a flange criada para a área gráfica.

555222
Tutoriais
SolidWorks

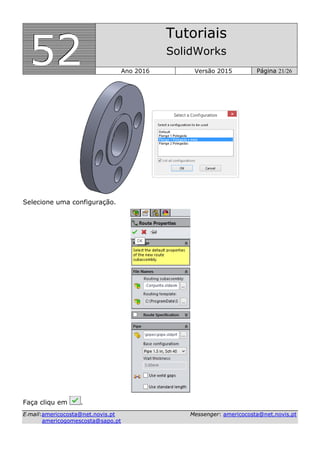

Selecione uma configuração.
Faça cliqu em .

555222
Tutoriais
SolidWorks

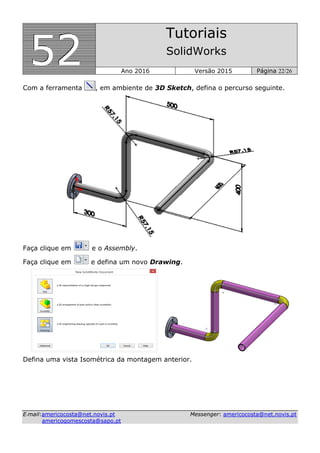

Com a ferramenta , em ambiente de 3D Sketch, defina o percurso seguinte.
Faça clique em e o Assembly.
Faça clique em e defina um novo Drawing.
Defina uma vista Isométrica da montagem anterior.

555222
Tutoriais
SolidWorks

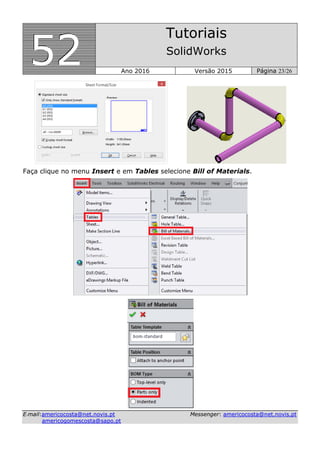

Faça clique no menu Insert e em Tables selecione Bill of Materials.

555222
Tutoriais
SolidWorks

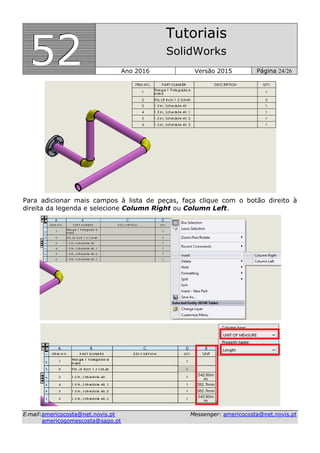

Para adicionar mais campos à lista de peças, faça clique com o botão direito à
direita da legenda e selecione Column Right ou Column Left.

555222
Tutoriais
SolidWorks

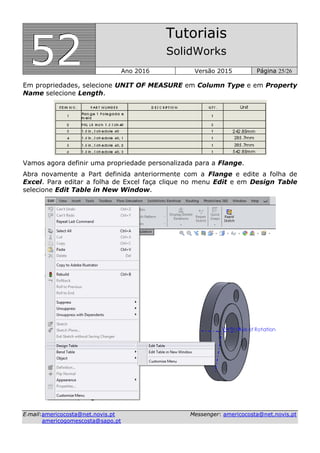

Em propriedades, selecione UNIT OF MEASURE em Column Type e em Property
Name selecione Length.
Vamos agora definir uma propriedade personalizada para a Flange.
Abra novamente a Part definida anteriormente com a Flange e edite a folha de
Excel. Para editar a folha de Excel faça clique no menu Edit e em Design Table
selecione Edit Table in New Window.

555222
Tutoriais
SolidWorks

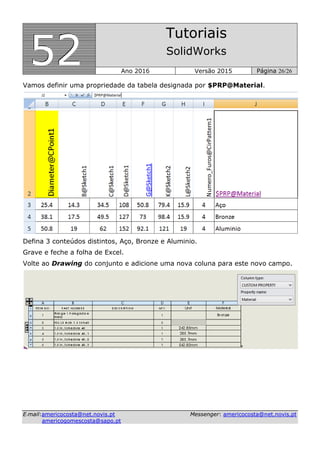

Vamos definir uma propriedade da tabela designada por $PRP@Material.
Defina 3 conteúdos distintos, Aço, Bronze e Aluminio.
Grave e feche a folha de Excel.
Volte ao Drawing do conjunto e adicione uma nova coluna para este novo campo.
