O documento fornece especificações técnicas de vários produtos para construção civil fabricados pela Votoraço, incluindo vergalhões, telas eletrosoldadas e arames recozidos. É detalhado o diâmetro, massa linear, propriedades mecânicas e formas de fornecimento de cada produto de acordo com normas ABNT aplicáveis.

1. PRODUTOS PARA CONSTRUçãO
CIVIL E MECÂNICA

2. COnSTRuÇãO CiVil

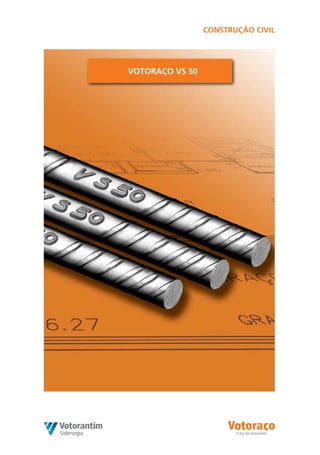

VOTORAÇO VS 50

3. 3
Principais características dimensionais e de propriedades mecânicas do produto, conforme a ABNT NBR 7480.
Massa linear (kg/m)
Especificação Diâmetro
Mínimo Nominal Máximo
6,30mm 0,228 0,245 0,262
8,00mm 0,367 0,395 0,423
10,00mm 0,580 0,617 0,654
VOTORAçO 12,50mm 0,905 0,963 1,020
VS 50 16,00mm 1,499 1,578 1,657
20,00mm 2,343 2,466 2,589
25,00mm 3,699 3,853 4,007
32,00mm 6,061 6,313 6,565
Propriedades Mecânicas Propriedades
Mecânicas
Diâmetro Limite de Limite de Diâmetro
Relação Elástica Alongamento Mínimo
Escoamento Resistência Dobramento a 180º (Ǿ
Mínima (LR/LE) (Lo=10x Ǿ)(%)
Mínimo (MPa) Mínimo (MPa) do pino)
6,30mm 500 540 1,08 8 6,30mm 3xǾ
8,00mm 500 540 1,08 8 8,00mm 3xǾ
10,00mm 500 540 1,08 8 10,00mm 3xǾ
12,50mm 500 540 1,08 8 12,50mm 3xǾ
16,00mm 500 540 1,08 8 16,00mm 3xǾ
20,00mm 500 540 1,08 8 20,00mm 6xǾ
25,00mm 500 540 1,08 8 25,00mm 6xǾ
32,00mm 500 540 1,08 8 32,00mm 6xǾ
Fabricados por laminação a quente, com superfície nervurada que garante alta aderência ao concreto.
São fornecidos na forma de bobinas de 2,1 t (em bitolas de até 16,00 mm), barras retas em feixes de 2 t
e barras dobradas, em feixes de 1 t. A marca VOTORAçO foi a primeira no Brasil a obter o Certificado da
Marca de Conformidade ABNT para a norma ABNT NBR 7480, homologada pelo INMETRO.
www.votoraco.com

4. 4
COnSTRuÇãO CiVil
VOTORAÇO VS 60

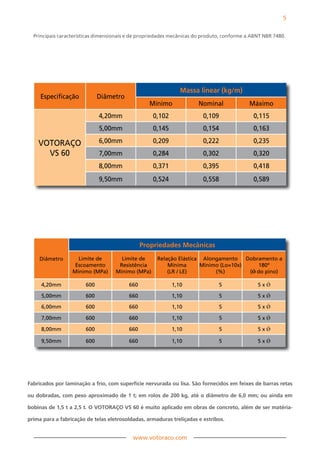

5. 5
Principais características dimensionais e de propriedades mecânicas do produto, conforme a ABNT NBR 7480.
Massa linear (kg/m)
Especificação Diâmetro
Mínimo Nominal Máximo
4,20mm 0,102 0,109 0,115
5,00mm 0,145 0,154 0,163
VOTORAçO 6,00mm 0,209 0,222 0,235
VS 60 7,00mm 0,284 0,302 0,320
8,00mm 0,371 0,395 0,418
9,50mm 0,524 0,558 0,589
Propriedades Mecânicas
Diâmetro Limite de Limite de Relação Elástica Alongamento Dobramento a
Escoamento Resistência Mínima Mínimo (Lo=10x) 180º
Mínimo (MPa) Mínimo (MPa) (LR / LE) (%) (Ǿ do pino)
4,20mm 600 660 1,10 5 5xǾ
5,00mm 600 660 1,10 5 5xǾ
6,00mm 600 660 1,10 5 5xǾ
7,00mm 600 660 1,10 5 5xǾ
8,00mm 600 660 1,10 5 5xǾ
9,50mm 600 660 1,10 5 5xǾ
Fabricados por laminação a frio, com superfície nervurada ou lisa. São fornecidos em feixes de barras retas
ou dobradas, com peso aproximado de 1 t; em rolos de 200 kg, até o diâmetro de 6,0 mm; ou ainda em
bobinas de 1,5 t a 2,5 t. O VOTORAÇO VS 60 é muito aplicado em obras de concreto, além de ser matéria-
prima para a fabricação de telas eletrosoldadas, armaduras treliçadas e estribos.
www.votoraco.com

6. 6
COnSTRuÇãO CiVil

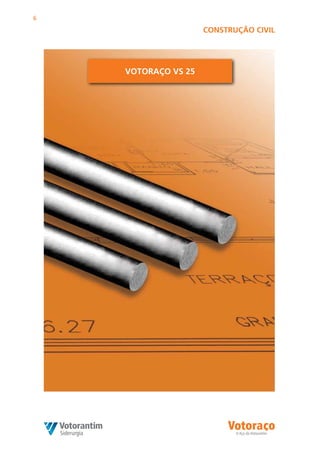

VOTORAÇO VS 25

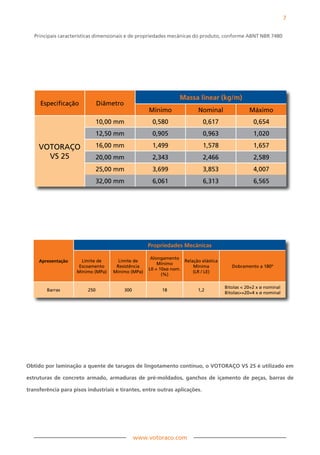

7. 7
Principais características dimensionais e de propriedades mecânicas do produto, conforme ABNT NBR 7480
Massa linear (kg/m)
Especificação Diâmetro
Mínimo Nominal Máximo
10,00 mm 0,580 0,617 0,654
12,50 mm 0,905 0,963 1,020
VOTORAçO 16,00 mm 1,499 1,578 1,657
VS 25 20,00 mm 2,343 2,466 2,589
25,00 mm 3,699 3,853 4,007
32,00 mm 6,061 6,313 6,565
Propriedades Mecânicas
Alongamento
Apresentação Limite de Limite de Relação elástica
Mínimo
Escoamento Resistência Mínima Dobramento a 180º
L0 = 10xø nom.
Mínimo (MPa) Mínimo (MPa) (LR / LE)
(%)
Bitolas < 20=2 x ø nominal
Barras 250 300 18 1,2
Bitolas>=20=4 x ø nominal
Obtido por laminação a quente de tarugos de lingotamento contínuo, o VOTORAÇO VS 25 é utilizado em
estruturas de concreto armado, armaduras de pré-moldados, ganchos de içamento de peças, barras de
transferência para pisos industriais e tirantes, entre outras aplicações.
www.votoraco.com

8. 8
COnSTRuÇãO CiVil
CORTE & DOBRA

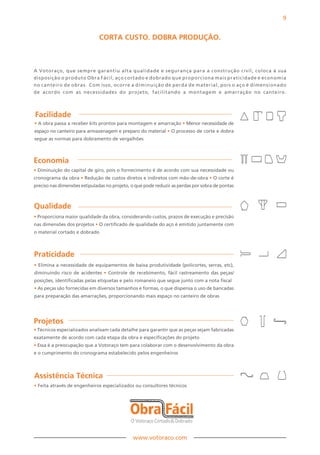

9. 9
CORTA CuSTO. DOBRA PRODuÇãO.
A Votoraço, que sempre garantiu alta qualidade e segurança para a construção civil, coloca à sua
disposição o produto Obra Fácil, aço cortado e dobrado que proporciona mais praticidade e economia
no canteiro de obras. Com isso, ocorre a diminuição de perda de material, pois o aço é dimensionado
de acordo com as necessidades do projeto, facilitando a montagem e amarração no canteiro.
Facilidade
• A obra passa a receber kits prontos para montagem e amarração • Menor necessidade de
espaço no canteiro para armazenagem e preparo do material • O processo de corte e dobra
segue as normas para dobramento de vergalhões
Economia
• Diminuição do capital de giro, pois o fornecimento é de acordo com sua necessidade ou
cronograma da obra • Redução de custos diretos e indiretos com mão-de-obra • O corte é
preciso nas dimensões estipuladas no projeto, o que pode reduzir as perdas por sobra de pontas
Qualidade
• Proporciona maior qualidade da obra, considerando custos, prazos de execução e precisão
nas dimensões dos projetos • O certificado de qualidade do aço é emitido juntamente com
o material cortado e dobrado
Praticidade
• Elimina a necessidade de equipamentos de baixa produtividade (policortes, serras, etc),
diminuindo risco de acidentes • Controle de recebimento, fácil rastreamento das peças/
posições, identificadas pelas etiquetas e pelo romaneio que segue junto com a nota fiscal
• As peças são fornecidas em diversos tamanhos e formas, o que dispensa o uso de bancadas
para preparação das amarrações, proporcionando mais espaço no canteiro de obras
Projetos
• Técnicos especializados analisam cada detalhe para garantir que as peças sejam fabricadas
exatamente de acordo com cada etapa da obra e especificações do projeto
• Essa é a preocupação que a Votoraço tem para colaborar com o desenvolvimento da obra
e o cumprimento do cronograma estabelecido pelos engenheiros
Assistência Técnica
• Feita através de engenheiros especializados ou consultores técnicos
www.votoraco.com

10. 10
COnSTRuÇãO CiVil

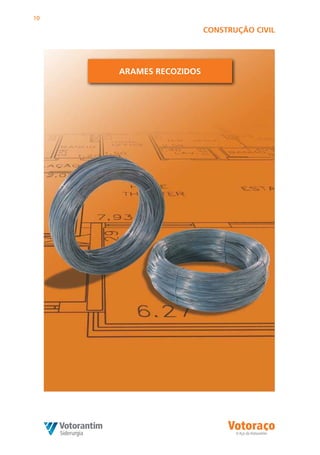

ARAMES RECOZiDOS

11. 11

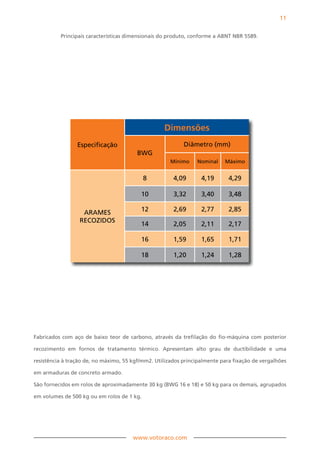

Principais características dimensionais do produto, conforme a ABNT NBR 5589.
Dimensões
Especificação Diâmetro (mm)
BWG
Mínimo Nominal Máximo
8 4,09 4,19 4,29
10 3,32 3,40 3,48
ARAMES 12 2,69 2,77 2,85
RECOZIDOS
14 2,05 2,11 2,17
16 1,59 1,65 1,71
18 1,20 1,24 1,28
Fabricados com aço de baixo teor de carbono, através da trefilação do fio-máquina com posterior
recozimento em fornos de tratamento térmico. Apresentam alto grau de ductibilidade e uma
resistência à tração de, no máximo, 55 kgf/mm2. Utilizados principalmente para fixação de vergalhões
em armaduras de concreto armado.
São fornecidos em rolos de aproximadamente 30 kg (BWG 16 e 18) e 50 kg para os demais, agrupados
em volumes de 500 kg ou em rolos de 1 kg.
www.votoraco.com

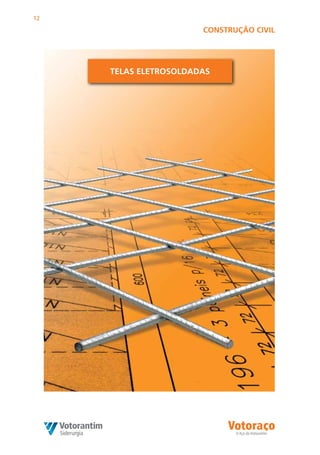

12. 12
COnSTRuÇãO CiVil
TElAS ElETROSOlDADAS

13. 13

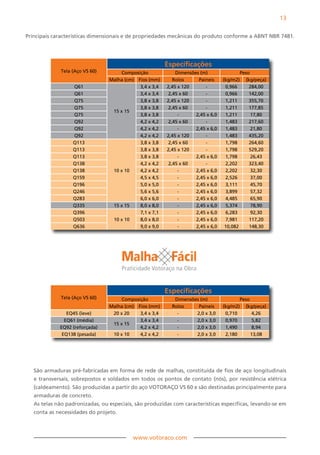

Principais características dimensionais e de propriedades mecânicas do produto conforme a ABNT NBR 7481.
Especificações
Tela (Aço VS 60) Composição Dimensões (m) Peso
Malha (cm) Fios (mm) Rolos Paineis (kg/m2) (kg/peça)
Q61 3,4 x 3,4 2,45 x 120 - 0,966 284,00
Q61 3,4 x 3,4 2,45 x 60 - 0,966 142,00
Q75 3,8 x 3,8 2,45 x 120 - 1,211 355,70
Q75 3,8 x 3,8 2,45 x 60 - 1,211 177,85
15 x 15
Q75 3,8 x 3,8 - 2,45 x 6,0 1,211 17,80
Q92 4,2 x 4,2 2,45 x 60 - 1,483 217,60
Q92 4,2 x 4,2 - 2,45 x 6,0 1,483 21,80
Q92 4,2 x 4,2 2,45 x 120 - 1,483 435,20
Q113 3,8 x 3,8 2,45 x 60 - 1,798 264,60
Q113 3,8 x 3,8 2,45 x 120 - 1,798 529,20
Q113 3,8 x 3,8 - 2,45 x 6,0 1,798 26,43
Q138 4,2 x 4,2 2,45 x 60 - 2,202 323,40
Q138 10 x 10 4,2 x 4,2 - 2,45 x 6,0 2,202 32,30
Q159 4,5 x 4,5 - 2,45 x 6,0 2,526 37,00
Q196 5,0 x 5,0 - 2,45 x 6,0 3,111 45,70
Q246 5,6 x 5,6 - 2,45 x 6,0 3,899 57,32
Q283 6,0 x 6,0 - 2,45 x 6,0 4,485 65,90
Q335 15 x 15 8,0 x 8,0 - 2,45 x 6,0 5,374 78,90
Q396 7,1 x 7,1 - 2,45 x 6,0 6,283 92,30
Q503 10 x 10 8,0 x 8,0 - 2,45 x 6,0 7,981 117,20
Q636 9,0 x 9,0 - 2,45 x 6,0 10,082 148,30
Especificações
Tela (Aço VS 60) Composição Dimensões (m) Peso
Malha (cm) Fios (mm) Rolos Paineis (kg/m2) (kg/peça)
EQ45 (leve) 20 x 20 3,4 x 3,4 - 2,0 x 3,0 0,710 4,26
EQ61 (média) 3,4 x 3,4 - 2,0 x 3,0 0,970 5,82
15 x 15
EQ92 (reforçada) 4,2 x 4,2 - 2,0 x 3,0 1,490 8,94
EQ138 (pesada) 10 x 10 4,2 x 4,2 - 2,0 x 3,0 2,180 13,08
São armaduras pré-fabricadas em forma de rede de malhas, constituída de fios de aço longitudinais
e transversais, sobrepostos e soldados em todos os pontos de contato (nós), por resistência elétrica
(caldeamento). São produzidas a partir do aço VOTORAçO VS 60 e são destinadas principalmente para
armaduras de concreto.
As telas não padronizadas, ou especiais, são produzidas com características específicas, levando-se em
conta as necessidades do projeto.
www.votoraco.com

14. 14
COnSTRuÇãO CiVil

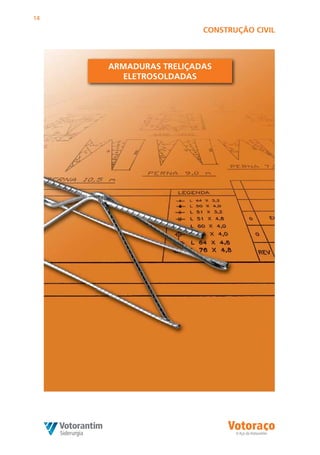

ARMADuRAS TREliÇADAS
ElETROSOlDADAS

15. 15

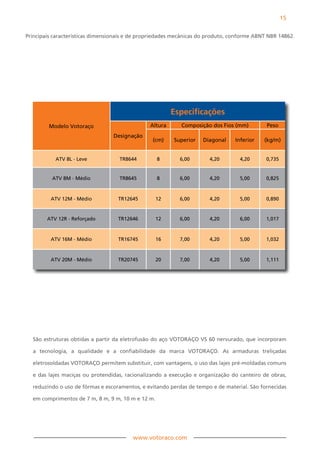

Principais características dimensionais e de propriedades mecânicas do produto, conforme ABNT NBR 14862.
Especificações
Modelo Votoraço Altura Composição dos Fios (mm) Peso
Designação
(cm) Superior Diagonal Inferior (kg/m)
ATV 8L - Leve TR8644 8 6,00 4,20 4,20 0,735
ATV 8M - Médio TR8645 8 6,00 4,20 5,00 0,825
ATV 12M - Médio TR12645 12 6,00 4,20 5,00 0,890
ATV 12R - Reforçado TR12646 12 6,00 4,20 6,00 1,017
ATV 16M - Médio TR16745 16 7,00 4,20 5,00 1,032
ATV 20M - Médio TR20745 20 7,00 4,20 5,00 1,111
São estruturas obtidas a partir da eletrofusão do aço VOTORAçO VS 60 nervurado, que incorporam
a tecnologia, a qualidade e a confiabilidade da marca VOTORAçO. As armaduras treliçadas
eletrosoldadas VOTORAçO permitem substituir, com vantagens, o uso das lajes pré-moldadas comuns
e das lajes maciças ou protendidas, racionalizando a execução e organização do canteiro de obras,
reduzindo o uso de fôrmas e escoramentos, e evitando perdas de tempo e de material. São fornecidas
em comprimentos de 7 m, 8 m, 9 m, 10 m e 12 m.
www.votoraco.com

16. 16
COnSTRuÇãO MECÂniCA

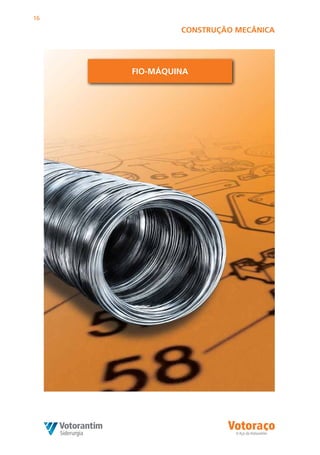

FiO-MÁQuinA

17. 17

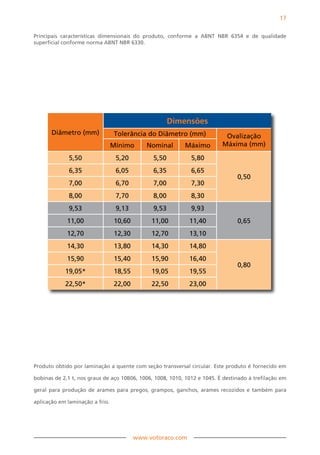

Principais características dimensionais do produto, conforme a ABNT NBR 6354 e de qualidade
superficial conforme norma ABNT NBR 6330.
Dimensões
Diâmetro (mm) Tolerância do Diâmetro (mm) Ovalização
Mínimo Nominal Máximo Máxima (mm)
5,50 5,20 5,50 5,80
6,35 6,05 6,35 6,65
0,50
7,00 6,70 7,00 7,30
8,00 7,70 8,00 8,30
9,53 9,13 9,53 9,93
11,00 10,60 11,00 11,40 0,65
12,70 12,30 12,70 13,10
14,30 13,80 14,30 14,80
15,90 15,40 15,90 16,40
0,80
19,05* 18,55 19,05 19,55
22,50* 22,00 22,50 23,00
Produto obtido por laminação a quente com seção transversal circular. Este produto é fornecido em
bobinas de 2,1 t, nos graus de aço 10B06, 1006, 1008, 1010, 1012 e 1045. É destinado à trefilação em
geral para produção de arames para pregos, grampos, ganchos, arames recozidos e também para
aplicação em laminação a frio.
www.votoraco.com

18. 18
COnSTRuÇãO MECÂniCA

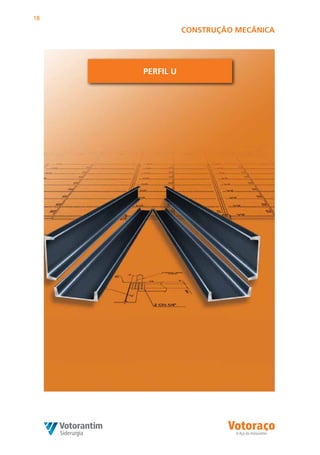

PERFil u

19. 19

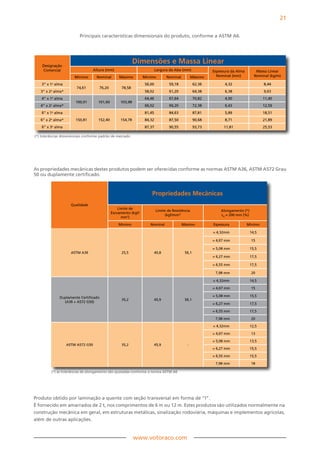

Principais características dimensionais do produto, conforme a ASTM A6.
Dimensões e Massa linear
Designação
Altura (mm) Largura da Aba (mm) Espessura da
Comercial Massa Linear
Alma Nominal
Mínimo Nominal Máximo Mínimo Nominal Máximo Nominal (kg/m)
(mm)
3” x 1a alma 32,63 35,81 38,99 4,32 6,07
3” x 2a alma 74,61 76,20 78,58 34,87 38,05 41,23 6,55 7,40
3” x 3a alma 37,36 40,54 43,72 9,04 8,91
4” x 1a alma 37,05 40,23 43,41 4,67 8,00
4” x 2a alma* 100,01 101,60 103,98 38,62 41,80 44,98 6,27 9,25
4” x 3a alma 40,53 43,71 46,89 8,15 10,74
6” x 1a alma** 45,59 48,77 51,95 5,08 12,14
6” x 2a alma** 150,81 152,40 154,78 48,48 51,66 54,84 7,98 15,54
6” x 3 alma**
a
51,61 54,79 57,97 11,10 19,24
(*) tolerâncias dimensionais conforme padrão de mercado (**) venda sob consulta
Propriedades Mecânicas
As propriedades mecânicas destes produtos podem ser oferecidas conforme as normas
Limite de
Qualidade Limite de Resistência Alongamento (*)
Escoamento (kgf/
ASTM A529 Grau 50, ASTM A36, ASTM A572 Grau 50 ou duplamente certificado.
(kgf/mm2) L0 = 200 mm (%)
mm2)
Mínimo Nominal Máximo Espessura Mínimo
= 4,32mm 14,5
= 4,67 mm 15
= 5,08 mm 15,5
ASTM A36 25,5 40,8 56,1
= 6,27 mm 17,5
= 6,55 mm 17,5
≥ 7,98 mm 20
(*) as tolerâncias de alongamento são ajustadas segundo a norma ASTM A6
= 4,32mm 14,5
= 4,67 mm 15
Duplamente = 5,08 mm 15,5
Certificado 35,2 45,9 56,1
(A36 + A572 G50) = 6,27 mm 17,5
= 6,55 mm 17,5
≥ 7,98 mm 20
= 4,32mm 12,5
= 4,67 mm 13
= 5,08 mm 13,5
ASTM A572 G50 35,2 45,9 -
= 6,27 mm 15,5
= 6,55 mm 15,5
≥ 7,98 mm 18
= 4,32mm 12,5
= 4,67 mm 13
= 5,08 mm 13,5
ASTM A529 G50 35,2 49,5 70,4
= 6,27 mm 15,5
= 6,55 mm 15,5
≥ 7,98 mm 18
Produto obtido por laminação a quente com seção transversal em forma de “U”.
É fornecido em amarrados de 2 t, nos comprimentos de 6 m ou 12 m. Estes produtos são utilizados normalmente na
construção mecânica em geral, em estruturas metálicas, sinalização rodoviária, máquinas e implementos agrícolas,
além de outras aplicações.
www.votoraco.com

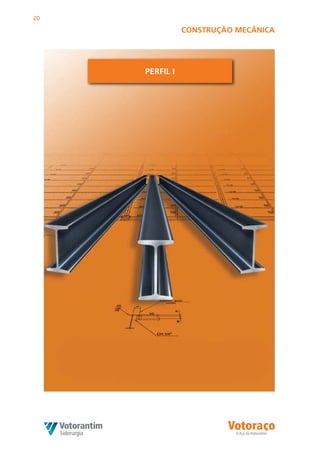

20. 20
COnSTRuÇãO MECÂniCA
PERFil i

21. 21
Principais características dimensionais do produto, conforme a ASTM A6.
Designação
Dimensões e Massa linear
Comercial Altura (mm) Largura da Aba (mm) Espessura da Alma Massa Linear
Mínimo Nominal Máximo Mínimo Nominal Máximo Nominal (mm) Nominal (kg/m)
3” x 1a alma 56,00 59,18 62,36 4,32 8,44
74,61 76,20 78,58
3” x 2a alma* 58,02 61,20 64,38 6,38 9,63
4” x 1a alma 64,46 67,64 70,82 4,90 11,40
100,01 101,60 103,98
4” x 2a alma* 66,02 69,20 72,38 6,43 12,59
6” x 1a alma 81,45 84,63 87,81 5,89 18,51
6” x 2a alma* 150,81 152,40 154,78 84,32 87,50 90,68 8,71 21,89
6” x 3a alma 87,37 90,55 93,73 11,81 25,53
(*) tolerâncias dimensionais conforme padrão de mercado
As propriedades mecânicas destes produtos podem ser oferecidas conforme as normas ASTM A36, ASTM A572 Grau
50 ou duplamente certificado.
Propriedades Mecânicas
Qualidade
Limite de
Limite de Resistência Alongamento (*)
Escoamento (kgf/
(kgf/mm2) L0 = 200 mm (%)
mm2)
Mínimo Nominal Máximo Espessura Mínimo
= 4,32mm 14,5
= 4,67 mm 15
= 5,08 mm 15,5
ASTM A36 25,5 40,8 56,1
= 6,27 mm 17,5
= 6,55 mm 17,5
≥ 7,98 mm 20
= 4,32mm 14,5
= 4,67 mm 15
Duplamente Certificado = 5,08 mm 15,5
35,2 45,9 56,1
(A36 + A572 G50)
= 6,27 mm 17,5
= 6,55 mm 17,5
≥ 7,98 mm 20
= 4,32mm 12,5
= 4,67 mm 13
= 5,08 mm 13,5
ASTM A572 G50 35,2 45,9 -
= 6,27 mm 15,5
= 6,55 mm 15,5
≥ 7,98 mm 18
(*) as tolerâncias de alongamento são ajustadas conforme a norma ASTM A6
Produto obtido por laminação a quente com seção transversal em forma de “I”.
É fornecido em amarrados de 2 t, nos comprimentos de 6 m ou 12 m. Estes produtos são utilizados normalmente na
construção mecânica em geral, em estruturas metálicas, sinalização rodoviária, máquinas e implementos agrícolas,
além de outras aplicações.
www.votoraco.com

22. 22
COnSTRuÇãO MECÂniCA
CAnTOnEiRAS DE ABAS iGuAiS

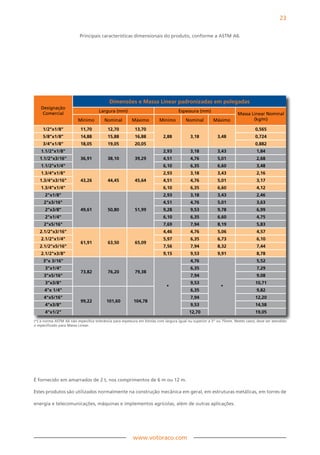

23. 23
Principais características dimensionais do produto, conforme a ASTM A6.
Dimensões e Massa linear padronizadas em polegadas
Designação
Largura (mm) Espessura (mm)
Comercial Massa Linear Nominal
Mínimo Nominal Máximo Mínimo Nominal Máximo (kg/m)
1/2”x1/8” 11,70 12,70 13,70 0,565
5/8”x1/8” 14,88 15,88 16,88 2,88 3,18 3,48 0,724
3/4”x1/8” 18,05 19,05 20,05 0,882
1.1/2"x1/8" 2,93 3,18 3,43 1,84
1.1/2"x3/16" 36,91 38,10 39,29 4,51 4,76 5,01 2,68
1.1/2"x1/4" 6,10 6,35 6,60 3,48
1.3/4"x1/8" 2,93 3,18 3,43 2,16
1.3/4"x3/16" 43,26 44,45 45,64 4,51 4,76 5,01 3,17
1.3/4"x1/4" 6,10 6,35 6,60 4,12
2"x1/8" 2,93 3,18 3,43 2,46
2"x3/16" 4,51 4,76 5,01 3,63
2”x3/8” 49,61 50,80 51,99 9,28 9,53 9,78 6,99
2"x1/4" 6,10 6,35 6,60 4,75
2"x5/16" 7,69 7,94 8,19 5,83
2.1/2"x3/16" 4,46 4,76 5,06 4,57
2.1/2"x1/4" 5,97 6,35 6,73 6,10
61,91 63,50 65,09
2.1/2”x5/16” 7,56 7,94 8,32 7,44
2.1/2"x3/8" 9,15 9,53 9,91 8,78
3"x 3/16" 4,76 5,52
3"x1/4" 6,35 7,29
73,82 76,20 79,38
3"x5/16" 7,94 9,08
3"x3/8" 9,53 10,71
* *
4"x 1/4" 6,35 9,82
4"x5/16" 7,94 12,20
99,22 101,60 104,78
4"x3/8" 9,53 14,58
4"x1/2" 12,70 19,05
(*) a norma ASTM A6 não especifica tolerância para espessura em bitolas com largura igual ou superior a 3” ou 75mm. Nestes casos, deve ser atendido
o especificado para Massa Linear.
É fornecido em amarrados de 2 t, nos comprimentos de 6 m ou 12 m.
Estes produtos são utilizados normalmente na construção mecânica em geral, em estruturas metálicas, em torres de
energia e telecomunicações, máquinas e implementos agrícolas, além de outras aplicações.
www.votoraco.com

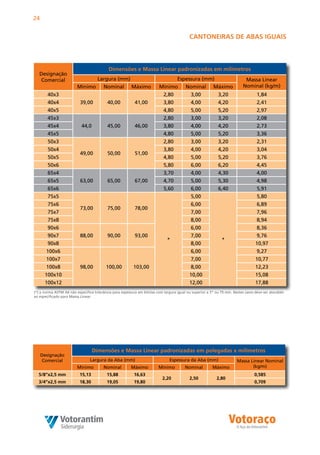

24. 24
CAnTOnEiRAS DE ABAS iGuAiS
Dimensões e Massa linear padronizadas em milímetros
Designação
Comercial Largura (mm) Espessura (mm) Massa Linear
Mínimo Nominal Máximo Mínimo Nominal Máximo Nominal (kg/m)
40x3 2,80 3,00 3,20 1,84
40x4 39,00 40,00 41,00 3,80 4,00 4,20 2,41
40x5 4,80 5,00 5,20 2,97
45x3 2,80 3,00 3,20 2,08
45x4 44,0 45,00 46,00 3,80 4,00 4,20 2,73
45x5 4,80 5,00 5,20 3,36
50x3 2,80 3,00 3,20 2,31
50x4 3,80 4,00 4,20 3,04
49,00 50,00 51,00
50x5 4,80 5,00 5,20 3,76
50x6 5,80 6,00 6,20 4,45
65x4 3,70 4,00 4,30 4,00
65x5 63,00 65,00 67,00 4,70 5,00 5,30 4,98
65x6 5,60 6,00 6,40 5,91
75x5 5,00 5,80
75x6 6,00 6,89
73,00 75,00 78,00
75x7 7,00 7,96
75x8 8,00 8,94
90x6 6,00 8,36
90x7 88,00 90,00 93,00 7,00 9,76
* *
90x8 8,00 10,97
100x6 6,00 9,27
100x7 7,00 10,77
100x8 98,00 100,00 103,00 8,00 12,23
100x10 10,00 15,08
100x12 12,00 17,88
(*) a norma ASTM A6 não especifica tolerância para espessura em bitolas com largura igual ou superior a 3” ou 75 mm. Nestes casos deve ser atendido
ao especificado para Massa Linear.
Dimensões e Massa linear padronizadas em polegadas x milímetros
Designação
Comercial Largura da Aba (mm) Espessura da Aba (mm) Massa Linear Nominal
Mínimo Nominal Máximo Mínimo Nominal Máximo (kg/m)
5/8”x2,5 mm 15,13 15,88 16,63 0,585
2,20 2,50 2,80
3/4”x2,5 mm 18,30 19,05 19,80 0,709

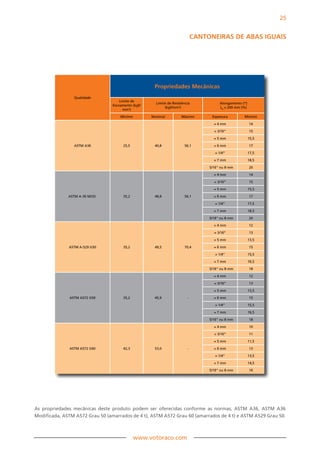

25. 25
CAnTOnEiRAS DE ABAS iGuAiS
Propriedades Mecânicas
Qualidade
Limite de
Limite de Resistência Alongamento (*)
Escoamento (kgf/
(kgf/mm2) L0 = 200 mm (%)
mm2)
Mínimo Nominal Máximo Espessura Mínimo
= 4 mm 14
= 3/16” 15
= 5 mm 15,5
ASTM A36 25,5 40,8 56,1 = 6 mm 17
= 1/4” 17,5
= 7 mm 18,5
≥ 5/16” ou 8 mm 20
= 4 mm 14
= 3/16” 15
= 5 mm 15,5
ASTM A-36 MOD. 35,2 48,8 56,1 = 6 mm 17
= 1/4” 17,5
= 7 mm 18,5
≥ 5/16” ou 8 mm 20
= 4 mm 12
= 3/16” 13
= 5 mm 13,5
ASTM A-529 G50 35,2 49,5 70,4 = 6 mm 15
= 1/4” 15,5
= 7 mm 16,5
≥ 5/16” ou 8 mm 18
= 4 mm 12
= 3/16” 13
= 5 mm 13,5
ASTM A572 G50 35,2 45,9 - = 6 mm 15
= 1/4” 15,5
= 7 mm 16,5
≥ 5/16” ou 8 mm 18
= 4 mm 10
= 3/16” 11
= 5 mm 11,5
ASTM A572 G60 42,3 53,0 - = 6 mm 13
= 1/4” 13,5
= 7 mm 14,5
≥ 5/16” ou 8 mm 16
As propriedades mecânicas deste produto podem ser oferecidas conforme as normas, ASTM A36, ASTM A36
Modificada, ASTM A572 Grau 50 (amarrados de 4 t), ASTM A572 Grau 60 (amarrados de 4 t) e ASTM A529 Grau 50.
www.votoraco.com

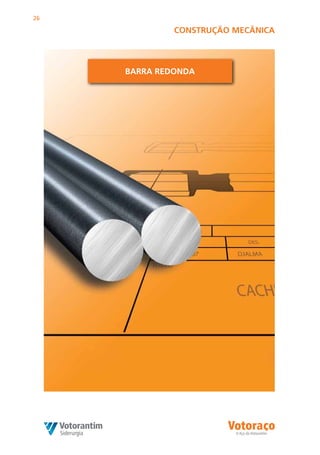

26. 26
COnSTRuÇãO MECÂniCA
BARRA REDOnDA

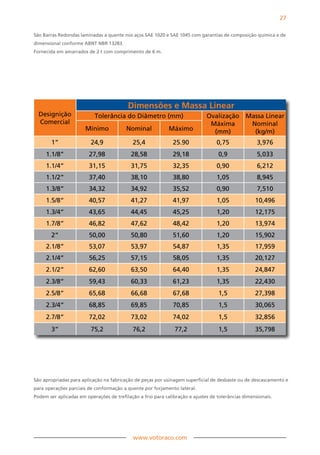

27. 27
São Barras Redondas laminadas a quente nos aços SAE 1020 e SAE 1045 com garantias de composição química e de
dimensional conforme ABNT NBR 13283.
Fornecida em amarrados de 2 t com comprimento de 6 m.
Dimensões e Massa linear
Designição Tolerância do Diâmetro (mm) Ovalização Massa Linear
Comercial Máxima Nominal
Mínimo Nominal Máximo (mm) (kg/m)
1” 24,9 25,4 25.90 0,75 3,976
1.1/8” 27,98 28,58 29,18 0,9 5,033
1.1/4” 31,15 31,75 32,35 0,90 6,212
1.1/2” 37,40 38,10 38,80 1,05 8,945
1.3/8” 34,32 34,92 35,52 0,90 7,510
1.5/8” 40,57 41,27 41,97 1,05 10,496
1.3/4” 43,65 44,45 45,25 1,20 12,175
1.7/8” 46,82 47,62 48,42 1,20 13,974
2” 50,00 50,80 51,60 1,20 15,902
2.1/8” 53,07 53,97 54,87 1,35 17,959
2.1/4” 56,25 57,15 58,05 1,35 20,127
2.1/2” 62,60 63,50 64,40 1,35 24,847
2.3/8” 59,43 60,33 61,23 1,35 22,430
2.5/8” 65,68 66,68 67,68 1,5 27,398
2.3/4” 68,85 69,85 70,85 1,5 30,065
2.7/8” 72,02 73,02 74,02 1,5 32,856
3” 75,2 76,2 77,2 1,5 35,798
São apropriadas para aplicação na fabricação de peças por usinagem superficial de desbaste ou de descascamento e
para operações parciais de conformação a quente por forjamento lateral.
Podem ser aplicadas em operações de trefilação a frio para calibração e ajustes de tolerâncias dimensionais.
www.votoraco.com

28. 28
COnSTRuÇãO MECÂniCA
BARRA CHATA

29. 29
Principais características dimensionais do produto, conforme a ABNT NBR 5907.
Dimensões e Massa linear
Designação Comercial
Largura (mm) Espessura (mm) Peso Linear Nominal
Mínimo Nominal Máximo Mínimo Nominal Máximo (kg/m)
3/8”x1/8” 8,78 9,53 10,28 2,68 3,18 3,68 0,238
1/2”x1/8” 2,68 3,18 3,68 0,317
1/2”x3/16” 11,95 12,7 13,45 4,26 4,76 5,26 0,475
1/2”x1/4” 5,85 6,35 6,85 0,633
5/8”x1/8” 2,68 3,18 3,68 0,396
5/8”x3/16” 15,13 15,88 16,63 4,26 4,76 5,26 0,593
5/8”x1/4” 5,85 6,35 6,85 0,792
3/4”x1/8” 2,68 3,18 3,68 0,476
3/4”x3/16” 18,3 19,05 19,8 4,26 4,76 5,26 0,712
3/4”x1/4” 5,85 6,35 6,85 0,950
7/8”x1/8” 2,68 3,18 3,68 0,555
7/8”x3/16” 21,48 22,23 22,98 4,26 4,76 5,26 0,831
7/8”x1/4” 5,85 6,35 6,85 1,108
1”x1/8” 2,68 3,18 3,68 0,634
24,65 25,40 26,15
1”x3/16” 4,26 4,76 5,26 0,949
1.1/4”x3/16”(*) 4,26 4,76 5,26 1,186
1.1/4”x1/4” 31,00 31,75 32,50 5,85 6,35 6,85 1,583
1.1/4”x3/8” 9,03 9,53 10,03 2,375
1.1/2”x3/16”(*) 4,26 4,76 5,26 1,424
37,35 38,10 38,85
1.1/2”x1/4” 5,85 6,35 6,85 1,899
1.1/2”x3/8” 37,35 38,10 38,85 9,03 9,53 10,03 2,850
2”x3/16” 4,26 4,76 5,26 1,898
2” x 1/4” 5,85 6,35 6,85 2,532
49,80 50,80 51,80
2” x 3/8” 9,03 9,53 10,03 3,800
2’ x 1/2” 12,20 12,70 13,20 5,065
2.1/2” x 1/4” 5,85 6,35 6,85 3,165
2.1/2”x3/8” 62,50 63,50 64,50 9,03 9,53 10,03 4,676
2.1/2”x1/2” 12,20 12,70 13,20 6,231
3” x 1/4” 5,85 6,35 6,85 3,798
3” x 3/8” 9,03 9,53 10,03 5,701
3” x 1/2” 74,70 76,20 77,70 12,20 12,70 13,20 7,597
3”x5/8” 15,38 15,88 16,38 9,312
3”x5/16” 7,44 7,94 8,44 4,749
3.1/2”x5/8” 86,40 88,90 90,40 15,38 15,88 16,38 10,770
4” x 1/4” 5,85 6,35 6,85 5,065
4”x5/16” 7,44 7,94 8,44 6,333
4” x 3/8” 100,10 101,60 103,10 9,03 9,53 10,03 7,601
4” x 1/2” 12,20 12,70 13,20 10,129
4”x5/8” 15,38 15,88 16,38 12,478
(*) venda sob consulta
www.votoraco.com

30. 30
BARRA CHATA
Dimensões e Massa linear padronizados em polegadas x milímetros
Designação
Comercial Largura (mm) Espessura (mm) Peso Linear
Nominal
Mínimo Nominal Máximo Mínimo Nominal Máximo (kg/m)
1/2”x2,5mm 11,95 12,70 13,45 0,249
2,00 2,50 3,00
5/8”x2,5mm 15,13 15,88 16,63 0,312
As propriedades mecânicas deste produto podem ser oferecidas conforme a norma ASTM A36.
Propriedades Mecânicas
Qualidade Limite de
Alongamento (*)
Escoamento Limite de Resistência (kgf/mm2)
L0 = 200 mm (%)
(kgf/mm2)
Mínimo Nominal Máximo Espessura Mínimo
1/8” e 3/16” 15
=1/4” 17,5
ASTM A36 25,5 40,8 56,1
≥ 5/16” ou 8
20
mm
Produto obtido por laminação a quente com seção transversal retangular.
É fornecido em amarrados de 1 t ou 2 t no comprimento de 6 m. É utilizado normalmente na
construção mecânica em geral, em estruturas metálicas, máquinas e implementos agrícolas, além de
outras aplicações.

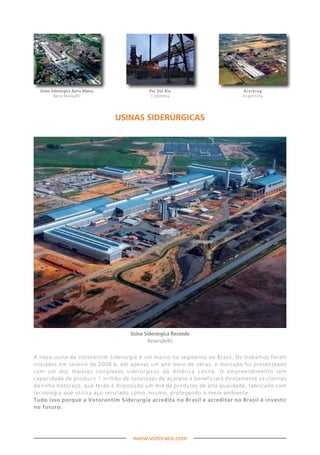

31. Usina Siderúrgica Barra Mansa Paz Del Rio Acerbrag
Barra Mansa/RJ Colômbia Argentina
uSinAS SiDERÚRGiCAS
Usina Siderúrgica Resende
Resende/RJ
A nova usina da Votorantim Siderurgia é um marco no segmento no Brasil. Os trabalhos foram
iniciados em Janeiro de 2008 e, em apenas um ano meio de obras, o mercado foi presenteado
com um dos maiores complexos siderúrgicos da América Latina. O empreendimento tem
capacidade de produzir 1 milhão de toneladas de aço/ano e beneficiará diretamente os clientes
da linha Votoraço, que terão à disposição um mix de produtos de alta qualidade, fabricado com
tecnologia que utiliza aço reciclado como insumo, protegendo o meio ambiente.
Tudo isso porque a Votorantim Siderurgia acredita no Brasil e acreditar no Brasil é investir
no futuro.
www.votoraco.com

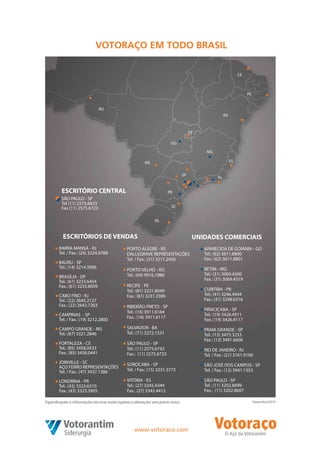

32. VOTORAÇO EM TODO BRASil
CE
PE
RO
BA
DF
GO
MG
MS ES
SP
RJ
ESCRITÓRIO CENTRAL PR
SÃO PAULO - SP
Tel (11) 2575.6633
Fax (11) 2575.6723 SC
RS
ESCRITÓRIOS DE VENDAS UNIDADES COMERCIAIS
BARRA MANSA - RJ PORTO ALEGRE - RS APARECIDA DE GOIÂNIA - GO
Tel. / Fax.: (24) 3324.9788 DALLEGRAVE REPRESENTAÇÕES Tel.: (62) 3611.8800
Tel. / Fax.: (51) 3211.2450 Fax.: (62) 3611.8801
BAURU - SP
Tel.: (14) 3214.3906 BETIM - MG
PORTO VELHO - RO
Tel.: (69) 9916.1986 Tel.: (31) 3069.4300
BRASÍLIA - DF
Tel.: (61) 3233.6454 Fax.: (31) 3069.4319
Fax.: (61) 3233.8609 RECIFE - PE
Tel.: (81) 3221.8049 CURITIBA - PR
CABO FRIO - RJ Fax.: (81) 3231.3389 Tel.: (41) 3246.4444
Tel.: (22) 2645.2127 Fax.: (41) 3248.6316
Fax.: (22) 2643.7263 RIBEIRÃO PRETO - SP
PIRACICABA - SP
Tel.: (16) 3911.6164
CAMPINAS - SP Tel.: (19) 3426.4911
Tel. / Fax.: (19) 3212.2800 Fax.: (16) 3911.6117
Fax.: (19) 3426.4117
CAMPO GRANDE - MS SALVADOR - BA PRAIA GRANDE - SP
Tel.: (67) 3321.2846 Tel.: (71) 3272.1531 Tel.: (13) 3473.3233
Fax.: (13) 3491.6600
FORTALEZA - CE SÃO PAULO - SP
Tel.: (85) 3458.0433 Tel.: (11) 2575.6742 RIO DE JANEIRO - RJ
Fax.: (85) 3458.0441 Fax.: (11) 2575.6723 Tel. / Fax.: (21) 3161.9100
JOINVILLE - SC SOROCABA - SP
AÇO FERRO REPRESENTAÇÕES SÃO JOSÉ DOS CAMPOS - SP
Tel. / Fax.: (47) 3437.1386 Tel. / Fax.: (15) 3231.3773 Tel. / Fax.: (12) 3941.1353
LONDRINA - PR VITÓRIA - ES SÃO PAULO - SP
Tel.: (43) 3323.6310 Tel.: (27) 3345.4349 Tel.: (11) 3202.8699
Fax.: (43) 3323.3905 Fax.: (27) 3345.4412 Fax.: (11) 3202.8607
Especificações e informações técnicas estão sujeitas a alterações sem prévio aviso. Dezembro/2010
www.votoraco.com
