SOA Workshop - JBoss ESB v1.1

@ Alguns direitos Reservados
http://www.edgarsilva.com.br

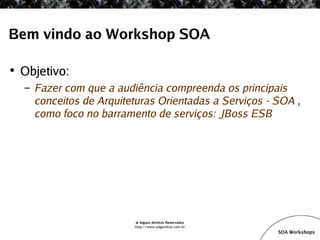

Bem vindo ao Workshop SOA

• Objetivo:
– Fazer com que a audiência compreenda os principais
conceitos de Arquiteturas Orientadas a Serviços - SOA ,
como foco no barramento de serviços: JBoss ESB

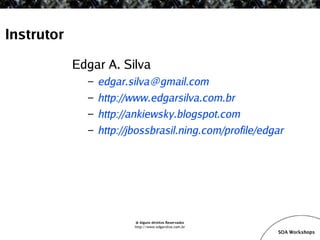

Instrutor

Edgar A. Silva
– edgar.silva@gmail.com
– http://www.edgarsilva.com.br
– http://ankiewsky.blogspot.com
– http://jbossbrasil.ning.com/profile/edgar

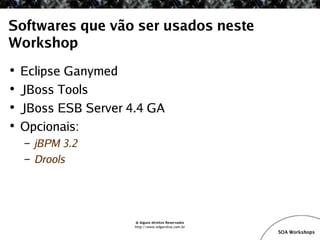

Softwares que vão ser usados neste
Workshop
• Eclipse Ganymed
• JBoss Tools
• JBoss ESB Server 4.4 GA
• Opcionais:
– jBPM 3.2
– Drools
D

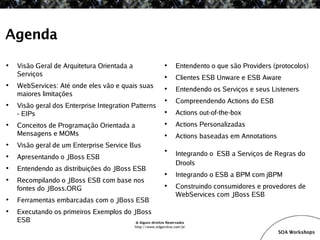

Agenda

• Visão Geral de Arquitetura Orientada a • E
Entendento o que são Providers (protocolos)
Serviços • Clientes ESB Unware e ESB Aware
• WebServices: Até onde eles vão e quais suas • Entendendo os Serviços e seus Listeners
maiores limitações
• Compreendendo Actions do ESB
• Visão geral dos Enterprise Integration Patterns
- EIPs • Actions out-of-the-box

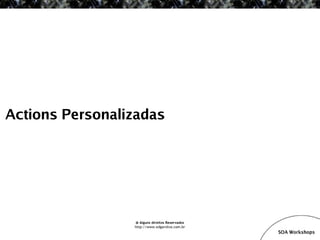

• Conceitos de Programação Orientada a • Actions Personalizadas

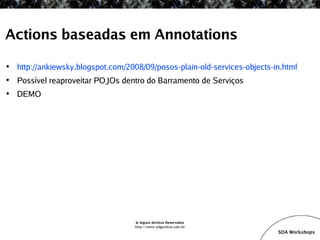

Mensagens e MOMs • Actions baseadas em Annotations
• Visão geral de um Enterprise Service Bus

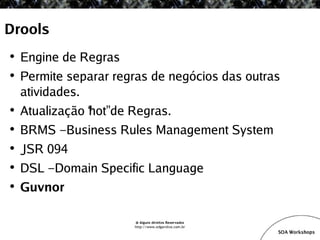

• Integrando o ESB a Serviços de Regras do
• Apresentando o JBoss ESB
Drools
• Entendendo as distribuições do JBoss ESB
• Integrando o ESB a BPM com jBPM
• Recompilando o JBoss ESB com base nos
fontes do JBoss.ORG • Construindo consumidores e provedores de
WebServices com JBoss ESB
• Ferramentas embarcadas com o JBoss ESB
• Executando os primeiros Exemplos do JBoss
ESB @ Alguns direitos Reservados

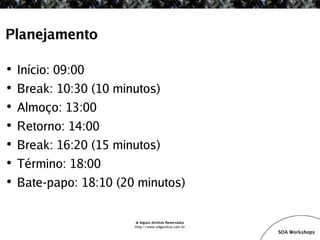

Planejamento

• Início: 09:00
• Break: 10:30 (10 minutos)
B
• Almoço: 13:00
• Retorno: 14:00
• Break: 16:20 (15 minutos)
B
• Término: 18:00
• Bate-papo: 18:10 (20 minutos)
B

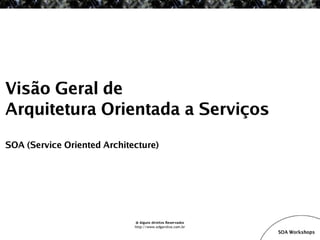

Visão Geral de
Arquitetura Orientada a Serviços
S
SOA (Service Oriented Architecture)

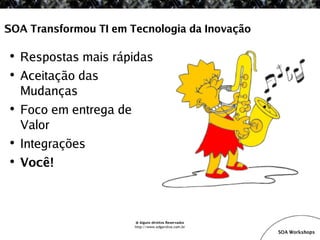

SOA Transformou TI em Tecnologia da Inovação

• Respostas mais rápidas
• Aceitação das
Mudanças
• Foco em entrega de
Valor
• Integrações
• Você!

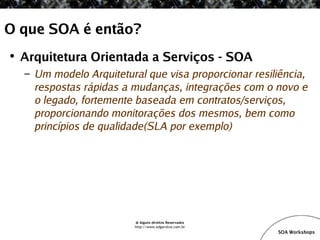

O que SOA é então?
• Arquitetura Orientada a Serviços - SOA
– Um modelo Arquitetural que visa proporcionar resiliência,
respostas rápidas a mudanças, integrações com o novo e
o legado, fortemente baseada em contratos/serviços,
proporcionando monitorações dos mesmos, bem como
p
princípios de qualidade(SLA por exemplo)

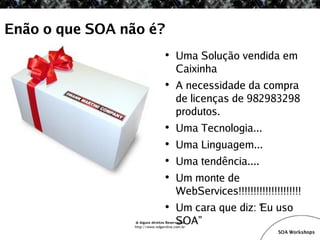

Enão o que SOA não é?
• Uma Solução vendida em
Caixinha
• A necessidade da compra
de licenças de 982983298
produtos.
• Uma Tecnologia...
• Uma Linguagem...
• Uma tendência....
• Um monte de
WebServices!!!!!!!!!!!!!!!!!!!!!
• Um cara que diz: “ Eu uso
SOA”

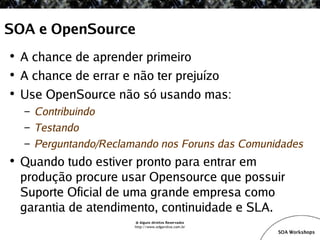

SOA e OpenSource
• A chance de aprender primeiro
• A chance de errar e não ter prejuízo
• Use OpenSource não só usando mas:
– Contribuindo
– Testando
– Perguntando/Reclamando nos Foruns das Comunidades
• Quando tudo estiver pronto para entrar em
produção procure usar Opensource que possuir
Suporte Oficial de uma grande empresa como
garantia de atendimento, continuidade e SLA.

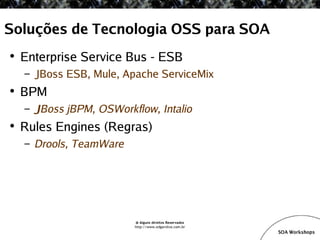

Soluções de Tecnologia OSS para SOA
• Enterprise Service Bus - ESB
– JBoss ESB, Mule, Apache ServiceMix
• BPM
– JBoss jBPM, OSWorkflow, Intalio
• Rules Engines (Regras)
R
– Drools, TeamWare

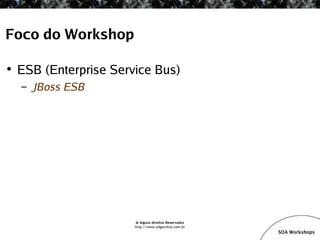

Foco do Workshop

• ESB (Enterprise Service Bus)
E
– JBoss ESB

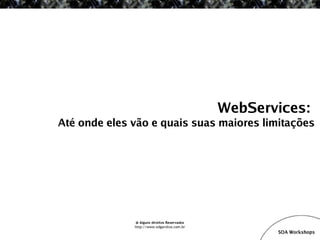

WebServices:
Até onde eles vão e quais suas maiores limitações

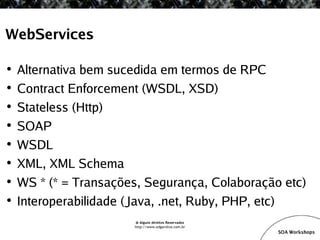

WebServices

• Alternativa bem sucedida em termos de RPC
• Contract Enforcement (WSDL, XSD)
• Stateless (Http)
S
• SOAP
• WSDL
• XML, XML Schema
• WS * (* = Transações, Segurança, Colaboração etc)
W
• Interoperabilidade (Java, .net, Ruby, PHP, etc)
I

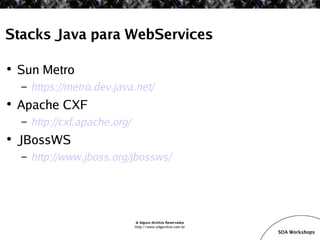

Stacks Java para WebServices

• Sun Metro
– https://metro.dev.java.net/
• Apache CXF
– http://cxf.apache.org/
• JBossWS
– http://www.jboss.org/jbossws/

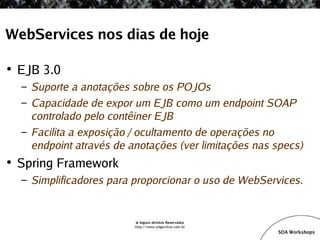

WebServices nos dias de hoje

• EJB 3.0
– Suporte a anotações sobre os POJOs
– Capacidade de expor um EJB como um endpoint SOAP
controlado pelo contêiner EJB
– Facilita a exposição / ocultamento de operações no
endpoint através de anotações (ver limitações nas specs)
• Spring Framework
– Simplificadores para proporcionar o uso de WebServices.


WebServices são formidáveis porém....
• Da mesma forma que você resolve inúmeros
problemas complexos com WebServices, eles
acabam acarretando uma complexidade alta mesmo
para serviços simples.
• Casos Reais onde WebServices atrapalharam
alguns clientes:
– Tamanho do pacote XML trafegado no HTTP
– Autenticações entre domínios de segurança diferentes
– Dificuldade de manter transações consistentes devido a
heterogêneidade de plataformas (C++, COBOL, Java)

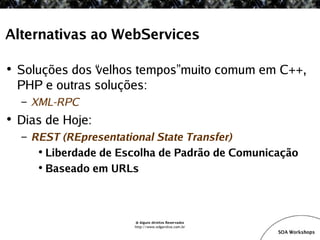

Alternativas ao WebServices

• Soluções dos “ velhos tempos” muito comum em C++,
PHP e outras soluções:
– XML-RPC
• Dias de Hoje:
– REST (REpresentational State Transfer)
R
• Liberdade de Escolha de Padrão de Comunicação
• Baseado em URLs

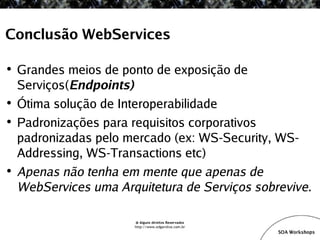

Conclusão WebServices

• Grandes meios de ponto de exposição de
E
Serviços(Endpoints)
• Ótima solução de Interoperabilidade
• Padronizações para requisitos corporativos
padronizadas pelo mercado (ex: WS-Security, WS-
A
Addressing, WS-Transactions etc)
• Apenas não tenha em mente que apenas de
WebServices uma Arquitetura de Serviços sobrevive.

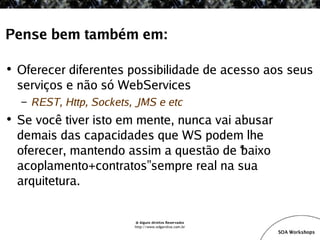

Pense bem também em:

• Oferecer diferentes possibilidade de acesso aos seus
serviços e não só WebServices
– REST, Http, Sockets, JMS e etc
• Se você tiver isto em mente, nunca vai abusar
demais das capacidades que WS podem lhe
oferecer, mantendo assim a questão de “ baixo
acoplamento+contratos” sempre real na sua
arquitetura.

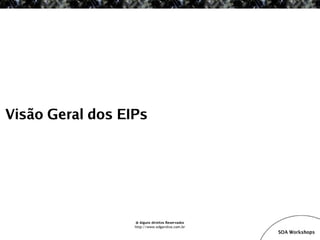

Visão Geral dos EIPs

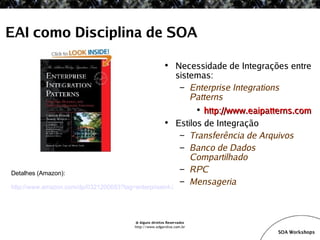

EAI como Disciplina de SOA

• Necessidade de Integrações entre
sistemas:
– Enterprise Integrations
Patterns
• http://www.eaipatterns.com
• Estilos de Integração
– Transferência de Arquivos
– Banco de Dados
Compartilhado
Detalhes (Amazon):
– RPC
– Mensageria
http://www.amazon.com/dp/0321200683?tag=enterpriseint-20&camp=14573&creative=327641&linkCode=as1&cre

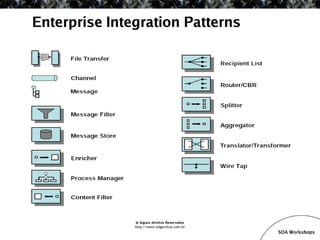

Enterprise Integration Patterns

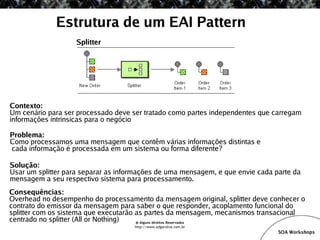

Estrutura de um EAI Pattern
Splitter

Contexto:
Um cenário para ser processado deve ser tratado como partes independentes que carregam
informações íntrinsicas para o negócio

Problema:
Como processamos uma mensagem que contêm várias informações distintas e
cada informação é processada em um sistema ou forma diferente?

Solução:
Usar um splitter para separar as informações de uma mensagem, e que envie cada parte da
mensagem a seu respectivo sistema para processamento.
Consequências:
Overhead no desempenho do processamento da mensagem original, splitter deve conhecer o
contrato do emissor da mensagem para saber o que responder, acoplamento funcional do
splitter com os sistema que executarão as partes da mensagem, mecanismos transacional
centrado no splitter (All or Nothing) @ Alguns direitos Reservados

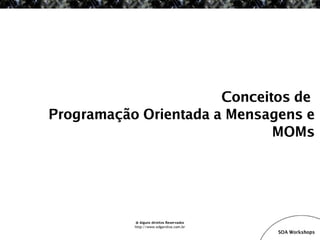

Conceitos de
Programação Orientada a Mensagens e
MOMs

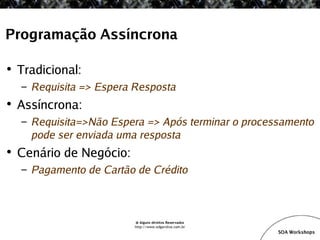

Programação Assíncrona

• Tradicional:
– Requisita => Espera Resposta
• Assíncrona:
– Requisita=>Não Espera => Após terminar o processamento
pode ser enviada uma resposta
• Cenário de Negócio:
– Pagamento de Cartão de Crédito

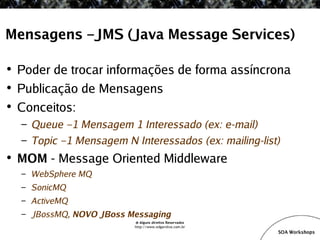

Mensagens – JMS (Java Message Services)
M

• Poder de trocar informações de forma assíncrona
• Publicação de Mensagens
• Conceitos:
– Queue – 1 Mensagem 1 Interessado (ex: e-mail)
Q
– Topic – 1 Mensagem N Interessados (ex: mailing-list)
T
• MOM - Message Oriented Middleware
– WebSphere MQ
– SonicMQ
– ActiveMQ
– JBossMQ, NOVO JBoss Messaging

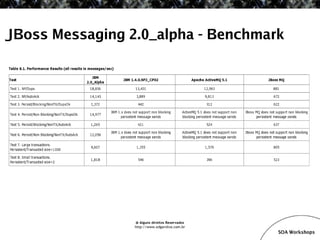

JBoss Messaging 2.0_alpha - Benchmark

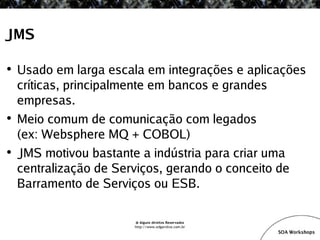

JMS

• Usado em larga escala em integrações e aplicações
críticas, principalmente em bancos e grandes
empresas.
• Meio comum de comunicação com legados
(ex: Websphere MQ + COBOL)
(
• JMS motivou bastante a indústria para criar uma
centralização de Serviços, gerando o conceito de
Barramento de Serviços ou ESB.


Enterprise Services Bus - ESB
• Uma forma de intregar padrões de
comunicação, tranformação e roteamento entre
serviços.
• ESB pode ser visto como um conjunto de
componentes que interligam camadas de
negócios com serviços de integração tais como:
– Roteamento de Dados
– Transformação de Dados
– Transformação de Protocolos
– Mapeamentos de Serviços de Nomes
– Processamento de Mensagens
– Gerenciamento de Transações
– Coordenação da implementação de Serviços (Orchestration)
C
– Coordenação de Processos de Negócios (Choreographyquot;)
C
– Security management

JBoss ESB
• Roteamento
– Baseado em Conteúdo (CBR)
B
– Lista de Destinos (Static routing)
L
• Orquestração
– BPM - Business Process Management (jPDL)
B
– Web Services Orchestration (WS-BPEL)
W
• Web services
• Rules services
• Transformation Services
• E
EDA (Event-Driven Architecture)

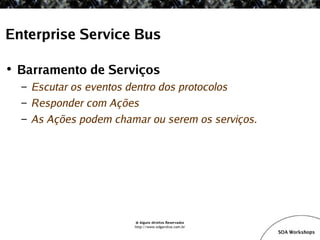

Enterprise Service Bus

• Barramento de Serviços
– Escutar os eventos dentro dos protocolos
– Responder com Ações
– As Ações podem chamar ou serem os serviços.

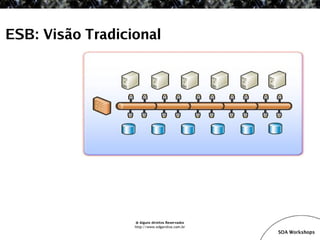

ESB: Visão Tradicional

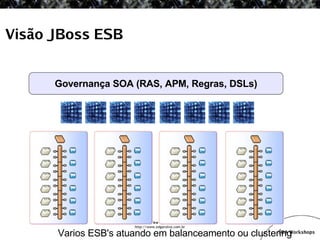

Visão JBoss ESB

G
Governança SOA (RAS, APM, Regras, DSLs)


Varios ESB's atuando em balanceamento ou clustering

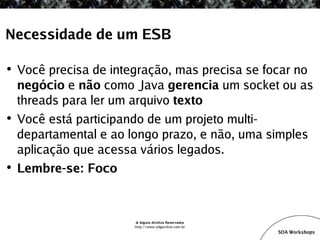

Necessidade de um ESB

• Você precisa de integração, mas precisa se focar no
negócio e não como Java gerencia um socket ou as
threads para ler um arquivo texto
• Você está participando de um projeto multi-
departamental e ao longo prazo, e não, uma simples
aplicação que acessa vários legados.
• Lembre-se: Foco

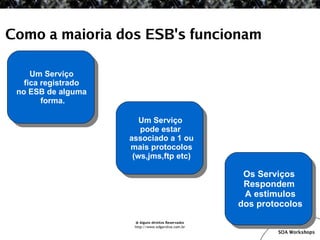

Como a maioria dos ESB's funcionam

Um Serviço
fica registrado
no ESB de alguma
forma.

Um Serviço
pode estar
associado a 1 ou
mais protocolos
(
(ws,jms,ftp etc)

Os Serviços
Respondem
A estimulos
dos protocolos

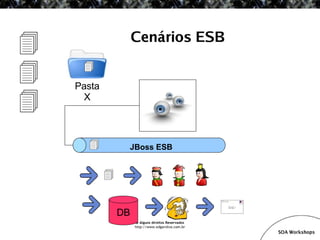

Cenários ESB

Pasta
X

JBoss ESB

DB

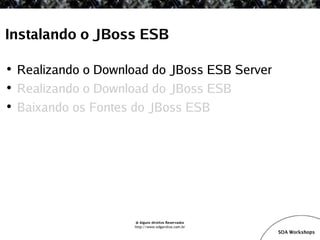

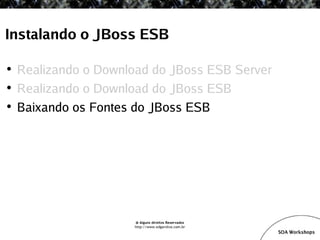

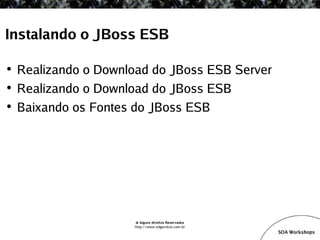

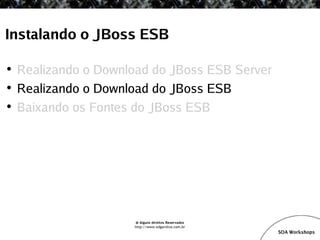

Instalando o JBoss ESB

• Realizando o Download do JBoss ESB Server
• Realizando o Download do JBoss ESB
• Baixando os Fontes do JBoss ESB

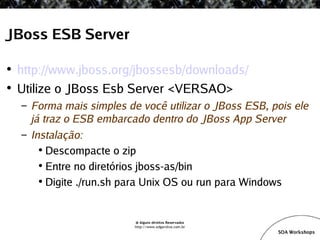

JBoss ESB Server

• http://www.jboss.org/jbossesb/downloads/
• Utilize o JBoss Esb Server <VERSAO>
– Forma mais simples de você utilizar o JBoss ESB, pois ele
já traz o ESB embarcado dentro do JBoss App Server
– Instalação:
• Descompacte o zip
• Entre no diretórios jboss-as/bin
• Digite ./run.sh para Unix OS ou run para Windows

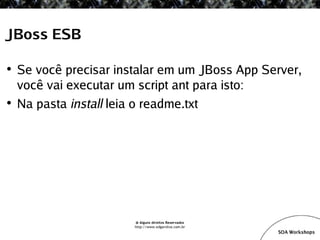

JBoss ESB

• Se você precisar instalar em um JBoss App Server,
você vai executar um script ant para isto:
• Na pasta install leia o readme.txt

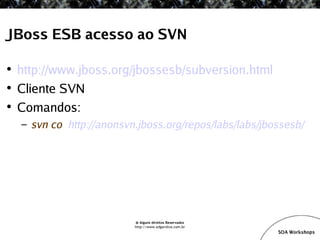

JBoss ESB acesso ao SVN

• http://www.jboss.org/jbossesb/subversion.html
• Cliente SVN
• Comandos:
– svn co http://anonsvn.jboss.org/repos/labs/labs/jbossesb/

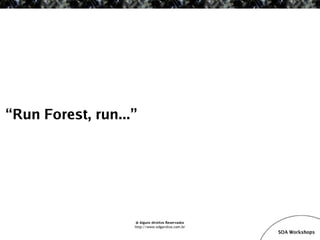

“ Run Forest, run...”

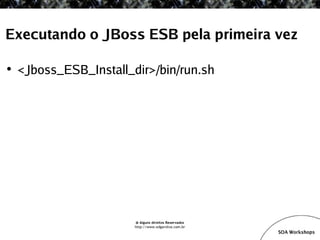

Executando o JBoss ESB pela primeira vez

• <Jboss_ESB_Install_dir>/bin/run.sh

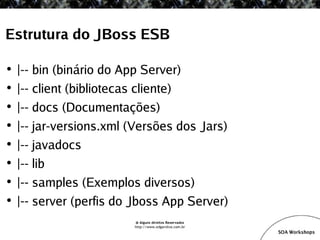

Estrutura do JBoss ESB

• |-- bin (binário do App Server)
|
• |-- client (bibliotecas cliente)
|
• |-- docs (Documentações)
|
• |-- jar-versions.xml (Versões dos Jars)
|
• |-- javadocs
• |-- lib
• |-- samples (Exemplos diversos)
|
• |-- server (perfis do Jboss App Server)
|

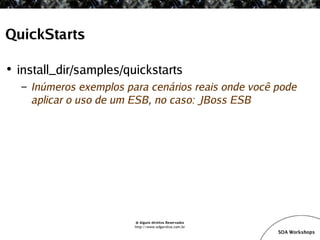

QuickStarts

• install_dir/samples/quickstarts
– Inúmeros exemplos para cenários reais onde você pode
aplicar o uso de um ESB, no caso: JBoss ESB

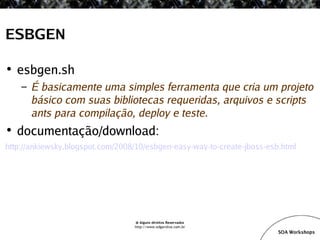

ESBGEN

• esbgen.sh
– É basicamente uma simples ferramenta que cria um projeto
básico com suas bibliotecas requeridas, arquivos e scripts
ants para compilação, deploy e teste.
• documentação/download:
http://ankiewsky.blogspot.com/2008/10/esbgen-easy-way-to-create-jboss-esb.html


Usando o esbgen


A primeira Aplicação JBoss ESB

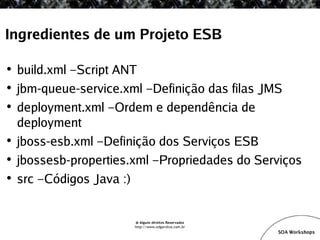

Ingredientes de um Projeto ESB

• build.xml – Script ANT
• jbm-queue-service.xml – Definição das filas JMS
• deployment.xml – Ordem e dependência de
deployment
• jboss-esb.xml – Definição dos Serviços ESB
• jbossesb-properties.xml – Propriedades do Serviços
• src – Códigos Java :)
s

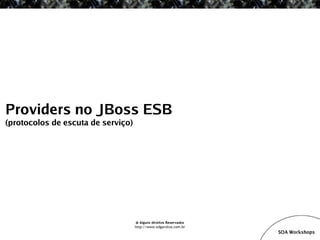

Providers no JBoss ESB
(
(protocolos de escuta de serviço)

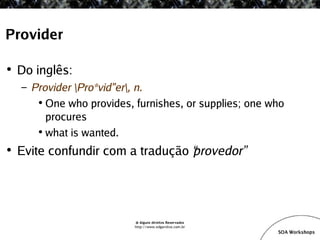

Provider

• Do inglês:
– Provider Pro*vidquot;er, n.
• One who provides, furnishes, or supplies; one who
procures
• what is wanted.
• Evite confundir com a tradução “ provedor”


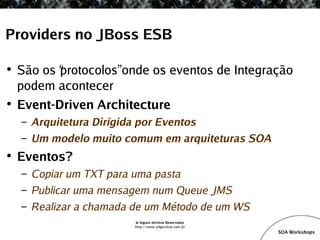

Providers no JBoss ESB

• São os “ protocolos” onde os eventos de Integração
podem acontecer
• Event-Driven Architecture
– Arquitetura Dirigida por Eventos
– Um modelo muito comum em arquiteturas SOA
• Eventos?
– Copiar um TXT para uma pasta
– Publicar uma mensagem num Queue JMS
– Realizar a chamada de um Método de um WS

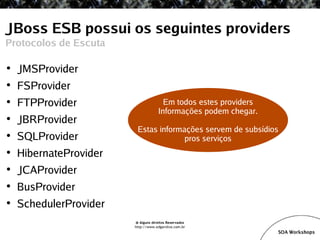

JBoss ESB possui os seguintes providers
Protocolos de Escuta

• JMSProvider
• FSProvider
• FTPProvider Em todos estes providers
Informações podem chegar.
• JBRProvider
Estas informações servem de subsídios
• SQLProvider pros serviços
• HibernateProvider
• JCAProvider
• BusProvider
• SchedulerProvider

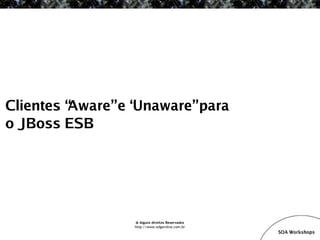

Clientes “ Aware” e “ Unaware” para
o JBoss ESB


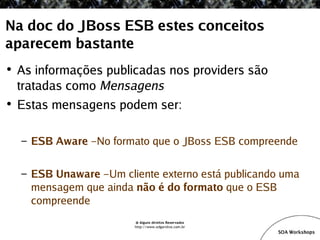

Na doc do JBoss ESB estes conceitos
aparecem bastante
• As informações publicadas nos providers são
tratadas como Mensagens
• Estas mensagens podem ser:

– ESB Aware – No formato que o JBoss ESB compreende

– ESB Unaware – Um cliente externo está publicando uma
mensagem que ainda não é do formato que o ESB
compreende

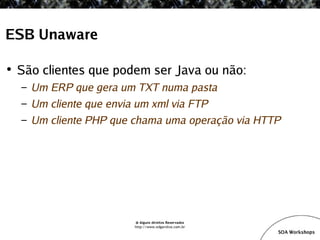

ESB Unaware

• São clientes que podem ser Java ou não:
– Um ERP que gera um TXT numa pasta
– Um cliente que envia um xml via FTP
– Um cliente PHP que chama uma operação via HTTP

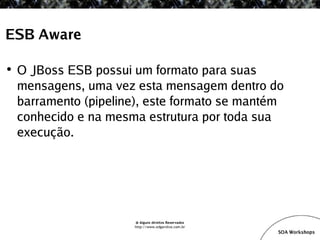

ESB Aware

• O JBoss ESB possui um formato para suas
mensagens, uma vez esta mensagem dentro do
barramento (pipeline), este formato se mantém
conhecido e na mesma estrutura por toda sua
execução.

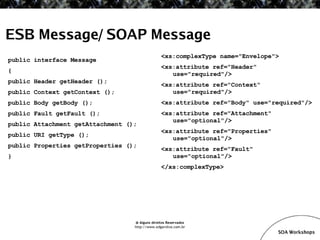

ESB Message/ SOAP Message
<xs:complexType name=quot;Envelopequot;>
public interface Message
<xs:attribute ref=quot;Headerquot;
{
use=quot;requiredquot;/>
public Header getHeader ();
<xs:attribute ref=quot;Contextquot;
public Context getContext (); use=quot;requiredquot;/>
public Body getBody (); <xs:attribute ref=quot;Bodyquot; use=quot;requiredquot;/>
public Fault getFault (); <xs:attribute ref=quot;Attachmentquot;
use=quot;optionalquot;/>
public Attachment getAttachment ();
<xs:attribute ref=quot;Propertiesquot;
public URI getType ();
use=quot;optionalquot;/>
public Properties getProperties ();
<xs:attribute ref=quot;Faultquot;
} use=quot;optionalquot;/>
</xs:complexType>

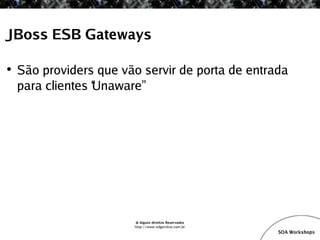

JBoss ESB Gateways

• São providers que vão servir de porta de entrada
para clientes “ Unaware”

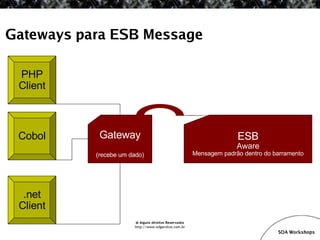

Gateways para ESB Message

PHP
Client

Cobol Gateway ESB
Aware
(
(recebe um dado) Mensagem padrão dentro do barramento

.net
Client

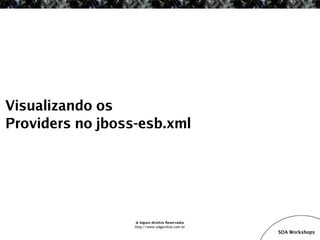

Visualizando os
Providers no jboss-esb.xml


Declarando Serviços


Declarando Serviços

<services>
<service category=quot;Simplesquot;
name=quot;MySimpleServicequot;>
...
</service>
</services>


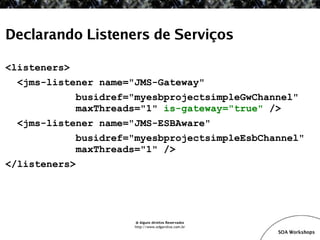

Declarando Listeners de Serviços

<listeners>
<jms-listener name=quot;JMS-Gatewayquot;
busidref=quot;myesbprojectsimpleGwChannelquot;
maxThreads=quot;1quot; is-gateway=quot;truequot; />
<jms-listener name=quot;JMS-ESBAwarequot;
busidref=quot;myesbprojectsimpleEsbChannelquot;
maxThreads=quot;1quot; />
</listeners>

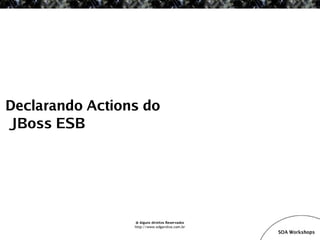

Declarando Actions do
JBoss ESB

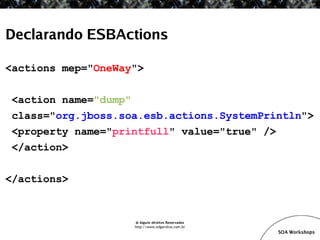

Declarando ESBActions

<actions mep=quot;OneWayquot;>

<action name=quot;dumpquot;
class=quot;org.jboss.soa.esb.actions.SystemPrintlnquot;>
<property name=quot;printfullquot; value=quot;truequot; />
</action>

</actions>

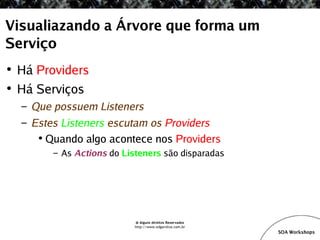

Visualiazando a Árvore que forma um
Serviço
• Há Providers
• Há Serviços
– Que possuem Listeners
– Estes Listeners escutam os Providers
• Quando algo acontece nos Providers
– As Actions do Listeners são disparadas

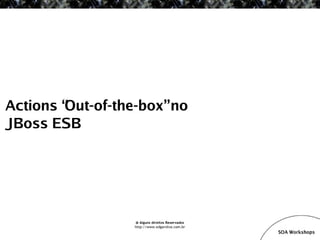

Actions “ Out-of-the-box” no
JBoss ESB

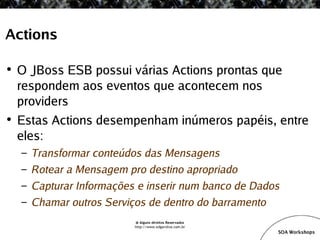

Actions

• O JBoss ESB possui várias Actions prontas que
respondem aos eventos que acontecem nos
providers
• Estas Actions desempenham inúmeros papéis, entre
eles:
– Transformar conteúdos das Mensagens
– Rotear a Mensagem pro destino apropriado
– Capturar Informações e inserir num banco de Dados
– Chamar outros Serviços de dentro do barramento

Actions
V
Veja Programmers Guide (Pág 80 a 111)

• Transformers & Converters • PersistAction Management
• ByteArrayToString • jBPM BpmProcessor.
• LongToDateConverter • GroovyActionProcessor
• ObjectInvoke • EJBProcessor
• ObjectToCSVString • EIPs Actions
• ObjectToXStream • EchoRoutr, HttpRouter JMSRouter
• XStreamToObject • ContentBasedRouter, StaticRouter, StaticWiretap
• SmooksTransformer • Notifier
• SmooksAction • SOAPProcessor
• XML, EDI, CSV e Input Payloads
• Java Input Payload
• Specifying the Result Type


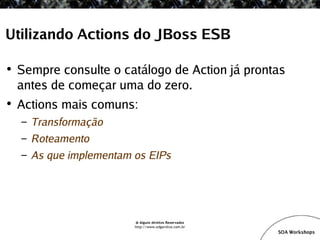

Utilizando Actions do JBoss ESB

• Sempre consulte o catálogo de Action já prontas
antes de começar uma do zero.
• Actions mais comuns:
– Transformação
– Roteamento
– As que implementam os EIPs

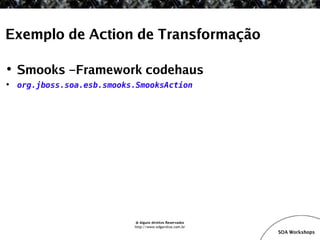

Exemplo de Action de Transformação

• Smooks – Framework codehaus
• org.jboss.soa.esb.smooks.SmooksAction

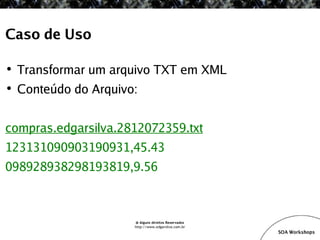

Caso de Uso

• Transformar um arquivo TXT em XML
• Conteúdo do Arquivo:

compras.edgarsilva.2812072359.txt
123131090903190931,45.43
098928938298193819,9.56

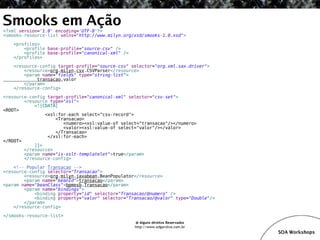

Smooks em Ação
<?xml version='1.0' encoding='UTF-8'?>
<smooks-resource-list xmlns=quot;http://www.milyn.org/xsd/smooks-1.0.xsdquot;>
<profiles>
<profile base-profile=quot;source-csvquot; />
<profile base-profile=quot;canonical-xmlquot; />
</profiles>
<resource-config target-profile=quot;source-csvquot; selector=quot;org.xml.sax.driverquot;>
<resource>org.milyn.csv.CSVParser</resource>
<param name=quot;fieldsquot; type=quot;string-listquot;>
transacao,valor
</param>
</resource-config>
<resource-config target-profile=quot;canonical-xmlquot; selector=quot;csv-setquot;>
<resource type=quot;xslquot;>
<![CDATA[
<ROOT>
<xsl:for-each select=quot;csv-recordquot;>
<Transacao>
<numero><xsl:value-of select=quot;transacaoquot;/></numero>
<valor><xsl:value-of select=quot;valorquot;/></valor>
</Transacao>
</xsl:for-each>
</ROOT>
]]>
</resource>
<param name=quot;is-xslt-templateletquot;>true</param>
</resource-config>

<resource-config selector=quot;Transacaoquot;>
<resource>org.milyn.javabean.BeanPopulator</resource>
<param name=quot;beanIdquot;>transacao</param>
<param name=quot;beanClassquot;>bpmesb.Transacao</param>
<param name=quot;bindingsquot;>
<binding property=quot;idquot; selector=quot;Transacao/@numeroquot; />
<binding property=quot;valorquot; selector=quot;Transacao/@valorquot; type=quot;Doublequot;/>
</param>
</resource-config>
</smooks-resource-list>

Ações Smooks
Aqui cai como CSV:
<action
class=quot;org.jboss.soa.esb.smooks.SmooksActionquot;
name=quot;transform-from-csvquot;>
<property name=quot;smooksConfigquot; value=quot;/smooks-res.xmlquot;/>
<property name=quot;messageProfilequot; value=quot;source-csvquot;/>
</action>

Depois Transforma para um XML estruturado
<action
class=quot;org.jboss.soa.esb.smooks.SmooksActionquot;
name=quot;transform-to-xmlquot;>
<property name=quot;smooksConfigquot; value=quot;/smooks-res.xmlquot;/>
<property name=quot;messageProfilequot; value=quot;canonical-xmlquot;/>
</action>

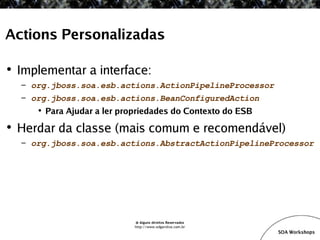

Actions Personalizadas


Actions Personalizadas

• Implementar a interface:
– org.jboss.soa.esb.actions.ActionPipelineProcessor
– org.jboss.soa.esb.actions.BeanConfiguredAction
• Para Ajudar a ler propriedades do Contexto do ESB

• Herdar da classe (mais comum e recomendável)
H
– org.jboss.soa.esb.actions.AbstractActionPipelineProcessor

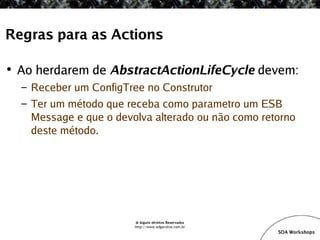

Regras para as Actions

• Ao herdarem de AbstractActionLifeCycle devem:
– Receber um ConfigTree no Construtor
– Ter um método que receba como parametro um ESB
Message e que o devolva alterado ou não como retorno
deste método.

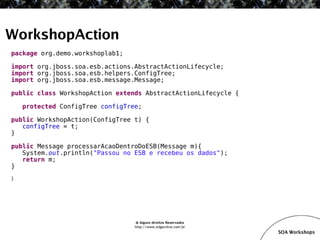

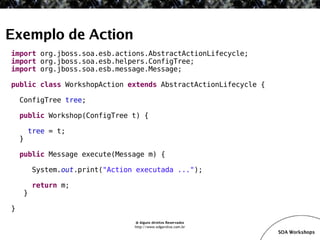

Exemplo de Action
import org.jboss.soa.esb.actions.AbstractActionLifecycle;
import org.jboss.soa.esb.helpers.ConfigTree;
import org.jboss.soa.esb.message.Message;

public class WorkshopAction extends AbstractActionLifecycle {

ConfigTree tree;

public Workshop(ConfigTree t) {

tree = t;
}

public Message execute(Message m) {

System.out.print(quot;Action executada ...quot;);

return m;
}

}

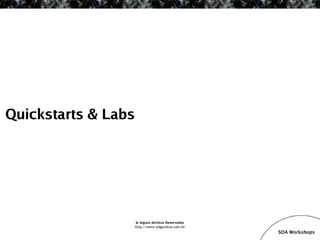

Laboratórios & Demos

Quickstarts


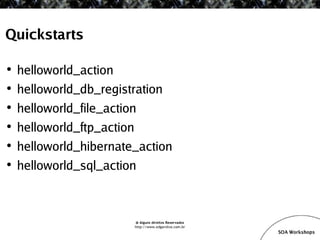

Quickstarts

• helloworld_action
• helloworld_db_registration
• helloworld_file_action
• helloworld_ftp_action
• helloworld_hibernate_action
• helloworld_sql_action

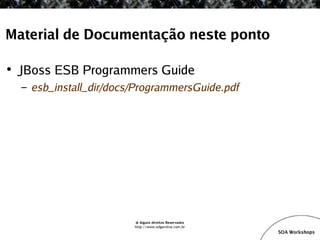

Material de Documentação neste ponto

• JBoss ESB Programmers Guide
– esb_install_dir/docs/ProgrammersGuide.pdf

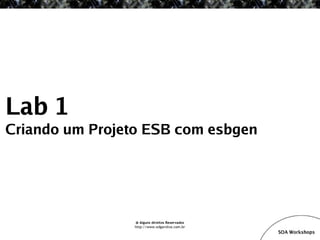

Lab 1
Criando um Projeto ESB com esbgen

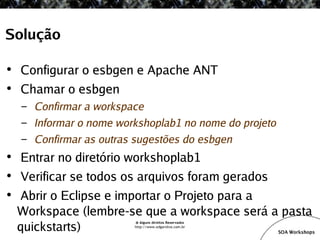

Solução

• Configurar o esbgen e Apache ANT
• Chamar o esbgen
– Confirmar a workspace
– Informar o nome workshoplab1 no nome do projeto
– Confirmar as outras sugestões do esbgen
• Entrar no diretório workshoplab1
• Verificar se todos os arquivos foram gerados
• Abrir o Eclipse e importar o Projeto para a
Workspace (lembre-se que a workspace será a pasta
q
quickstarts)

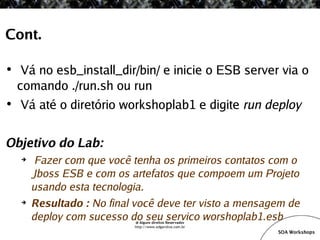

Cont.

• Vá no esb_install_dir/bin/ e inicie o ESB server via o
comando ./run.sh ou run
• Vá até o diretório workshoplab1 e digite run deploy

Objetivo do Lab:

Fazer com que você tenha os primeiros contatos com o
Jboss ESB e com os artefatos que compoem um Projeto
usando esta tecnologia.

Resultado : No final você deve ter visto a mensagem de
deploy com sucesso do seu servico worshoplab1.esb

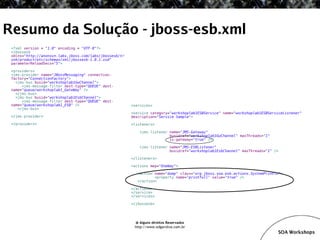

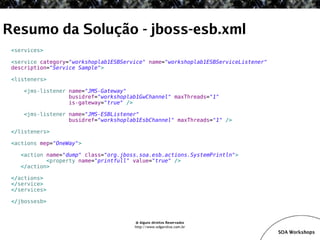

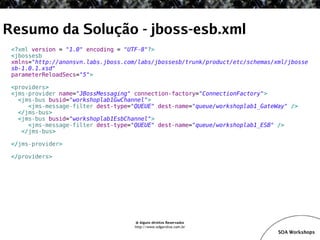

Resumo da Solução - jboss-esb.xml
<?xml version = quot;1.0quot; encoding = quot;UTF-8quot;?>
<jbossesb
xmlns=quot;http://anonsvn.labs.jboss.com/labs/jbossesb/trunk/product/etc/schemas/xml/jbosse
sb-1.0.1.xsdquot;
parameterReloadSecs=quot;5quot;>

<providers>
<jms-provider name=quot;JBossMessagingquot; connection-factory=quot;ConnectionFactoryquot;>
<jms-bus busid=quot;workshoplab1GwChannelquot;>
<jms-message-filter dest-type=quot;QUEUEquot; dest-name=quot;queue/workshoplab1_GateWayquot; />
</jms-bus>
<jms-bus busid=quot;workshoplab1EsbChannelquot;>
<jms-message-filter dest-type=quot;QUEUEquot; dest-name=quot;queue/workshoplab1_ESBquot; />
</jms-bus>

</jms-provider>

</providers>


<services>

<service category=quot;workshoplab1ESBServicequot; name=quot;workshoplab1ESBServiceListenerquot;
description=quot;Service Samplequot;>

<listeners>

busidref=quot;workshoplab1GwChannelquot; maxThreads=quot;1quot;
is-gateway=quot;truequot; />

<jms-listener name=quot;JMS-ESBListenerquot;
busidref=quot;workshoplab1EsbChannelquot; maxThreads=quot;1quot; />

</listeners>


<action name=quot;dumpquot; class=quot;org.jboss.soa.esb.actions.SystemPrintlnquot;>
</action>

</actions>
</service>
</services>

</jbossesb>


<?xml version = quot;1.0quot; encoding = quot;UTF-8quot;?>
<jbossesb
xmlns=quot;http://anonsvn.labs.jboss.com/labs/jbossesb/tr
unk/product/etc/schemas/xml/jbossesb-1.0.1.xsdquot;
parameterReloadSecs=quot;5quot;>

<providers>
<jms-provider name=quot;JBossMessagingquot; connection-
factory=quot;ConnectionFactoryquot;>
<jms-bus busid=quot;workshoplab1GwChannelquot;>
<jms-message-filter dest-type=quot;QUEUEquot; dest-
name=quot;queue/workshoplab1_GateWayquot; />
</jms-bus>
<jms-bus busid=quot;workshoplab1EsbChannelquot;>
<jms-message-filter dest-type=quot;QUEUEquot; dest-
name=quot;queue/workshoplab1_ESBquot; /> <services>
</jms-bus>
<service category=quot;workshoplab1ESBServicequot; name=quot;workshoplab1ESBServiceListenerquot;
</jms-provider> description=quot;Service Samplequot;>
</providers> <listeners>

busidref=quot;workshoplab1GwChannelquot; maxThreads=quot;1quot;
is-gateway=quot;truequot; />

<jms-listener name=quot;JMS-ESBListenerquot;
busidref=quot;workshoplab1EsbChannelquot; maxThreads=quot;1quot; />

</listeners>


<action name=quot;dumpquot; class=quot;org.jboss.soa.esb.actions.SystemPrintlnquot;>
</action>

</actions>
</service>
</services>

</jbossesb>


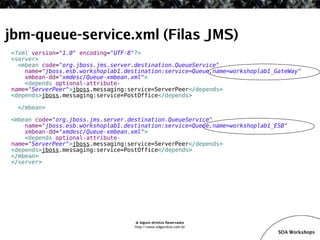

jbm-queue-service.xml (Filas JMS)
j
<?xml version=quot;1.0quot; encoding=quot;UTF-8quot;?>
<server>
<mbean code=quot;org.jboss.jms.server.destination.QueueServicequot;
name=quot;jboss.esb.workshoplab1.destination:service=Queue,name=workshoplab1_GateWayquot;
xmbean-dd=quot;xmdesc/Queue-xmbean.xmlquot;>
<depends optional-attribute-
name=quot;ServerPeerquot;>jboss.messaging:service=ServerPeer</depends>
<depends>jboss.messaging:service=PostOffice</depends>

</mbean>

<mbean code=quot;org.jboss.jms.server.destination.QueueServicequot;
name=quot;jboss.esb.workshoplab1.destination:service=Queue,name=workshoplab1_ESBquot;
xmbean-dd=quot;xmdesc/Queue-xmbean.xmlquot;>
<depends optional-attribute-
name=quot;ServerPeerquot;>jboss.messaging:service=ServerPeer</depends>
<depends>jboss.messaging:service=PostOffice</depends>
</mbean>
</server>


Criando uma Action


WorkshopAction
package org.demo.workshoplab1;

import org.jboss.soa.esb.actions.AbstractActionLifecycle;
import org.jboss.soa.esb.helpers.ConfigTree;
import org.jboss.soa.esb.message.Message;


protected ConfigTree configTree;

public WorkshopAction(ConfigTree t) {
configTree = t;
}

public Message processarAcaoDentroDoESB(Message m){
System.out.println(quot;Passou no ESB e recebeu os dadosquot;);
return m;
}
}

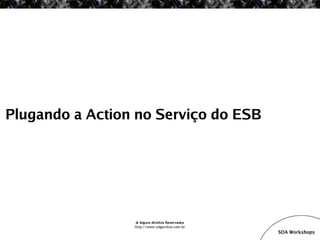

Plugando a Action no Serviço do ESB

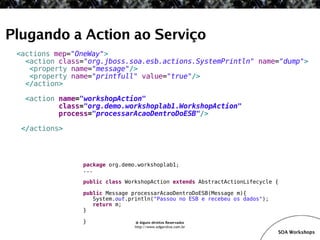

Plugando a Action ao Serviço
<action class=quot;org.jboss.soa.esb.actions.SystemPrintlnquot; name=quot;dumpquot;>
<property name=quot;messagequot;/>
<property name=quot;printfullquot; value=quot;truequot;/>
</action>

<action name=quot;workshopActionquot;
class=quot;org.demo.workshoplab1.WorkshopActionquot;
process=quot;processarAcaoDentroDoESBquot;/>

</actions>

package org.demo.workshoplab1;
...


public Message processarAcaoDentroDoESB(Message m){
System.out.println(quot;Passou no ESB e recebeu os dadosquot;);
return m;
}

} @ Alguns direitos Reservados

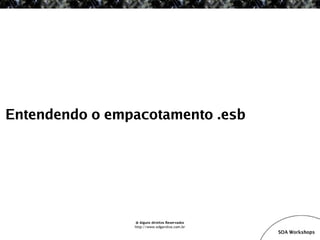

Entendendo o empacotamento .esb

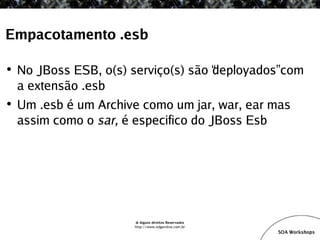

Empacotamento .esb

• No JBoss ESB, o(s) serviço(s) são “ deployados” com
a extensão .esb
• Um .esb é um Archive como um jar, war, ear mas
assim como o sar, é especifico do JBoss Esb

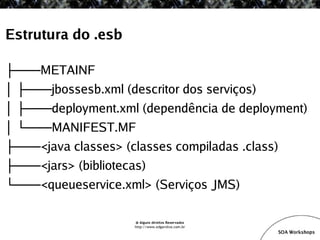

Estrutura do .esb

├───METAINF
│ ├───jbossesb.xml (descritor dos serviços)
j
│ ├───deployment.xml (dependência de deployment)
d
│ └───MANIFEST.MF
├───<java classes> (classes compiladas .class)
<
├───<jars> (bibliotecas)
<
└───<queueservice.xml> (Serviços JMS)
<


Actions baseadas em Annotations

• http://ankiewsky.blogspot.com/2008/09/posos-plain-old-services-objects-in.html
• Possível reaproveitar POJOs dentro do Barramento de Serviços
• DEMO


Integração
JBoss ESB
com o Drools

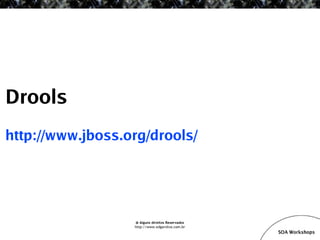

Drools
http://www.jboss.org/drools/


Drools
• Engine de Regras
• Permite separar regras de negócios das outras
atividades.
• Atualização “ hot” de Regras.
• BRMS – Business Rules Management System
• JSR 094
• DSL – Domain Specific Language
• Guvnor

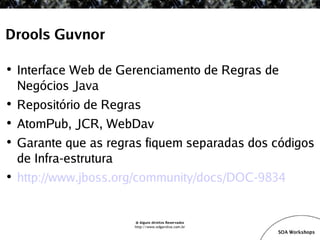

Drools Guvnor

• Interface Web de Gerenciamento de Regras de
Negócios Java
• Repositório de Regras
• AtomPub, JCR, WebDav
• Garante que as regras fiquem separadas dos códigos
de Infra-estrutura
• http://www.jboss.org/community/docs/DOC-9834

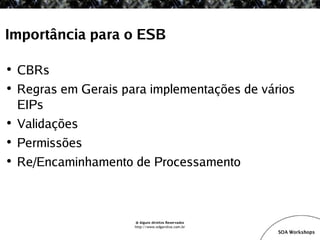

Importância para o ESB

• CBRs
• Regras em Gerais para implementações de vários
EIPs
• Validações
• Permissões
• Re/Encaminhamento de Processamento


Drools Guvnor: Login

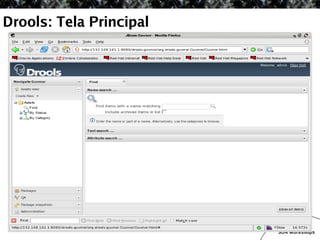

Drools: Tela Principal

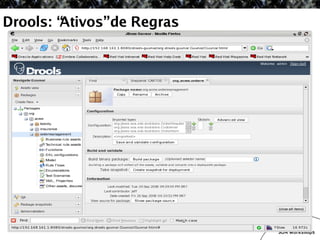

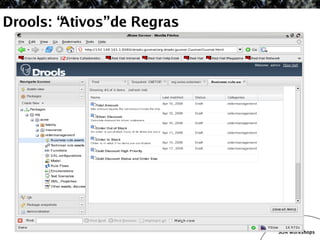

Drools: “ Ativos” de Regras


Drools: Edição de Regras

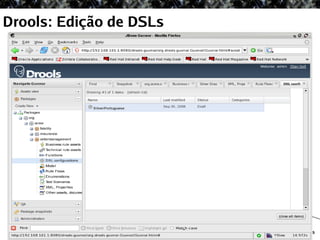

Drools: Edição de DSLs


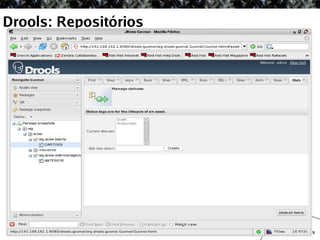

Drools: Repositórios


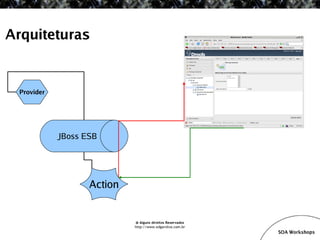

Arquiteturas

Provider

JBoss ESB

Action

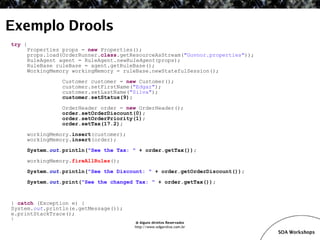

Exemplo Drools
try {
Properties props = new Properties();
props.load(OrderRunner.class.getResourceAsStream(quot;Guvnor.propertiesquot;));
RuleAgent agent = RuleAgent.newRuleAgent(props);
RuleBase ruleBase = agent.getRuleBase();
WorkingMemory workingMemory = ruleBase.newStatefulSession();
Customer customer = new Customer();
customer.setFirstName(quot;Edgarquot;);
customer.setLastName(quot;Silvaquot;);
customer.setStatus(9);
OrderHeader order = new OrderHeader();
order.setOrderDiscount(0);
order.setOrderPriority(1);
order.setTax(17.2);
workingMemory.insert(customer);
workingMemory.insert(order);
System.out.println(quot;See the Tax: quot; + order.getTax());
workingMemory.fireAllRules();
System.out.println(quot;See the Discount: quot; + order.getOrderDiscount());
System.out.print(quot;See the changed Tax: quot; + order.getTax());

} catch (Exception e) {
System.out.println(e.getMessage());
e.printStackTrace();
}

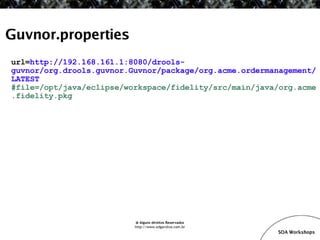

Guvnor.properties
url=http://192.168.161.1:8080/drools-
guvnor/org.drools.guvnor.Guvnor/package/org.acme.ordermanagement/
LATEST
#file=/opt/java/eclipse/workspace/fidelity/src/main/java/org.acme
.fidelity.pkg

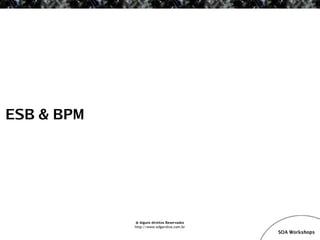

ESB & BPM

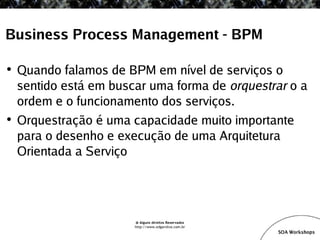

Business Process Management - BPM

• Quando falamos de BPM em nível de serviços o
sentido está em buscar uma forma de orquestrar o a
ordem e o funcionamento dos serviços.
• Orquestração é uma capacidade muito importante
para o desenho e execução de uma Arquitetura
Orientada a Serviço

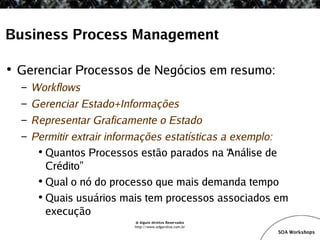

Business Process Management

• Gerenciar Processos de Negócios em resumo:
– Workflows
– Gerenciar Estado+Informações
– Representar Graficamente o Estado
– Permitir extrair informações estatísticas a exemplo:
• Quantos Processos estão parados na “ Análise de
Crédito”
• Qual o nó do processo que mais demanda tempo
• Quais usuários mais tem processos associados em
execução

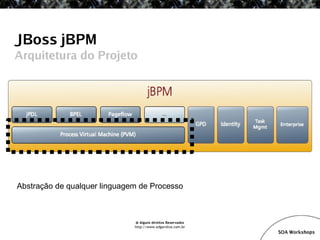

JBoss jBPM
Arquitetura do Projeto

Abstração de qualquer linguagem de Processo

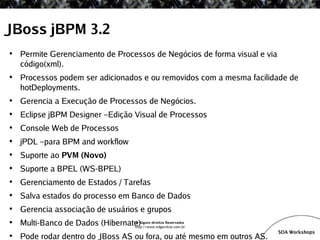

JBoss jBPM 3.2
• Permite Gerenciamento de Processos de Negócios de forma visual e via
código(xml).
• Processos podem ser adicionados e ou removidos com a mesma facilidade de
hotDeployments.
• Gerencia a Execução de Processos de Negócios.
• Eclipse jBPM Designer – Edição Visual de Processos
• Console Web de Processos
• jPDL – para BPM and workflow
• Suporte ao PVM (Novo)
P
• Suporte a BPEL (WS-BPEL)
S
• Gerenciamento de Estados / Tarefas
• Salva estados do processo em Banco de Dados
• Gerencia associação de usuários e grupos
• Multi-Banco de Dados (Hibernate)Alguns direitos Reservados
M @

• Pode rodar dentro do JBoss AS ou fora, ou até mesmo em outros AS.

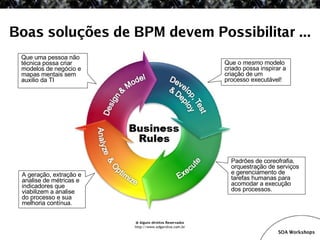

Boas soluções de BPM devem Possibilitar ...
Que uma pessoa não
técnica possa criar Que o mesmo modelo
modelos de negócio e criado possa inspirar a
mapas mentais sem criação de um
auxilio da TI processo executável!

Padrões de coreofrafia,
orquestração de serviços
A geração, extração e e gerenciamento de
analise de métricas e tarefas humanas para
indicadores que acomodar a execução
viabilizem a analise dos processos.
do processo e sua
melhoria contínua.

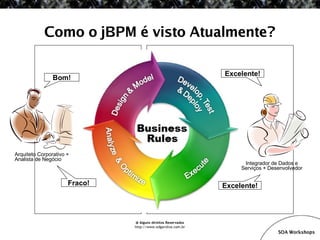

Como o jBPM é visto Atualmente?

Excelente!
Bom!

Arquiteto Corporativo +
Analista de Negócio
Integrador de Dados e
Serviços + Desenvolvedor

Fraco! Excelente!

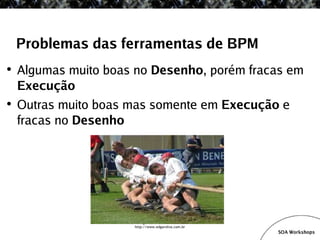

Problemas das ferramentas de BPM
• Algumas muito boas no Desenho, porém fracas em
Execução
• Outras muito boas mas somente em Execução e
fracas no Desenho


JBpm: Opção #1 ao embarcar soluções de
Workflow/BPM

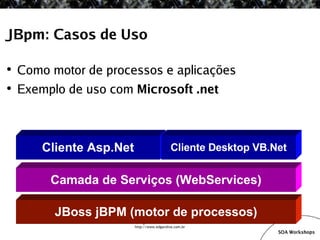

JBpm: Casos de Uso

• Como motor de processos e aplicações
• Exemplo de uso com Microsoft .net

Cliente Asp.Net Cliente Desktop VB.Net

C
Camada de Serviços (WebServices)

J
JBoss jBPM (motor de processos)

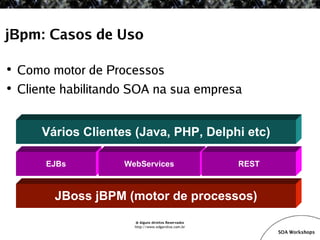

jBpm: Casos de Uso

• Como motor de Processos
• Cliente habilitando SOA na sua empresa

V
Vários Clientes (Java, PHP, Delphi etc)

EJBs WebServices REST

J
JBoss jBPM (motor de processos)

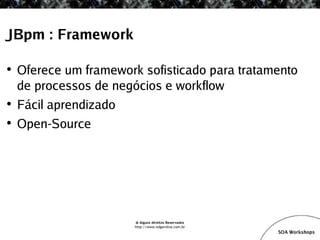

JBpm : Framework

• Oferece um framework sofisticado para tratamento
de processos de negócios e workflow
• Fácil aprendizado
• Open-Source

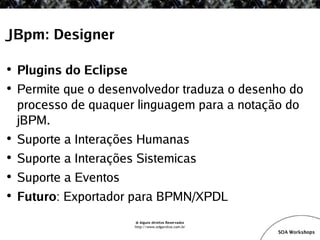

JBpm: Designer

• Plugins do Eclipse
• Permite que o desenvolvedor traduza o desenho do
processo de quaquer linguagem para a notação do
jBPM.
• Suporte a Interações Humanas
• Suporte a Interações Sistemicas
• Suporte a Eventos
• Futuro: Exportador para BPMN/XPDL

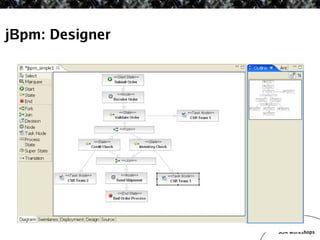

jBpm: Designer

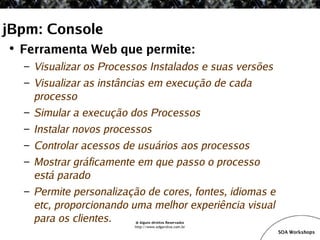

jBpm: Console
• Ferramenta Web que permite:
– Visualizar os Processos Instalados e suas versões
– Visualizar as instâncias em execução de cada
processo
– Simular a execução dos Processos
– Instalar novos processos
– Controlar acessos de usuários aos processos
– Mostrar gráficamente em que passo o processo
está parado
– Permite personalização de cores, fontes, idiomas e
etc, proporcionando uma melhor experiência visual
para os clientes. @ Alguns direitos Reservados

jBpm: Console

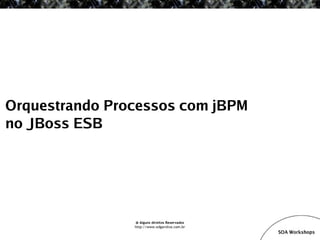

Orquestrando Processos com jBPM
no JBoss ESB

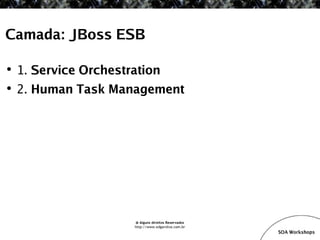

Camada: JBoss ESB

• 1. Service Orchestration
• 2. Human Task Management


JbpmAction : JBoss ESB
<action
class=quot;org.jboss.soa.esb.services.jbpm.actions.BpmProcessorquot;

name=quot;$ActionJBPMquot;>

<property name=quot;commandquot; value=quot;StartProcessInstanceCommandquot; />

<property name=quot;process-definition-namequot; value=quot;$PROCESSO JBPMquot; />

<property name=quot;keyquot; value=quot;body.businessKeyquot; />

<property name=quot;esbToBpmVarsquot;>

<mapping bpm=quot;xmlquot; esb=quot;BODY_CONTENTquot; />

</property>
</action>

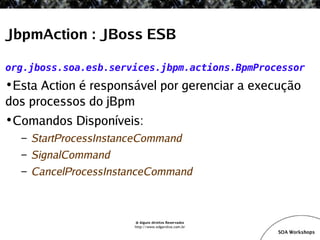

JbpmAction : JBoss ESB

org.jboss.soa.esb.services.jbpm.actions.BpmProcessor
•Esta Action é responsável por gerenciar a execução
dos processos do jBpm
•Comandos Disponíveis:
– StartProcessInstanceCommand
– SignalCommand
– CancelProcessInstanceCommand

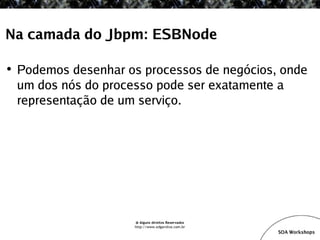

Na camada do Jbpm: ESBNode

• Podemos desenhar os processos de negócios, onde
um dos nós do processo pode ser exatamente a
representação de um serviço.

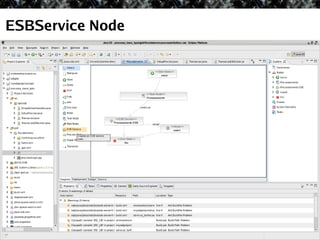

ESBService Node


Quickstarts & Labs


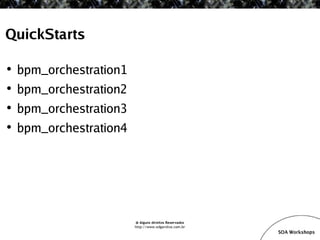

QuickStarts

• bpm_orchestration1


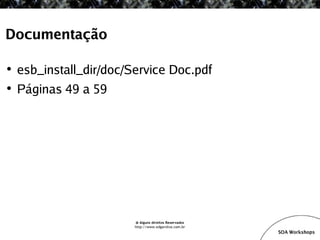

Documentação

• esb_install_dir/doc/Service Doc.pdf
• Páginas 49 a 59


Lab

Demonstração de BPM + ESB


WebServices no JBoss ESB

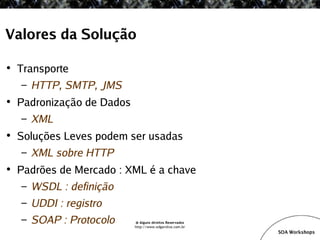

Valores da Solução

• Transporte
– HTTP, SMTP, JMS
• Padronização de Dados
– XML
• Soluções Leves podem ser usadas
– XML sobre HTTP
• Padrões de Mercado : XML é a chave
– WSDL : definição
– UDDI : registro
– SOAP : Protocolo @ Alguns direitos Reservados

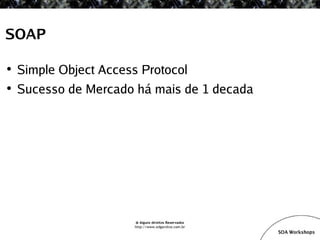

SOAP

• Simple Object Access Protocol
• Sucesso de Mercado há mais de 1 decada

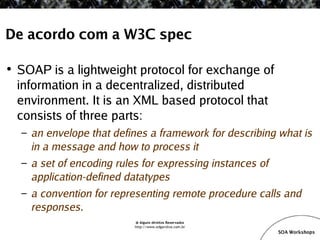

De acordo com a W3C spec

• SOAP is a lightweight protocol for exchange of
information in a decentralized, distributed
environment. It is an XML based protocol that
consists of three parts:
– an envelope that defines a framework for describing what is
in a message and how to process it
– a set of encoding rules for expressing instances of
application-defined datatypes
– a convention for representing remote procedure calls and
responses.

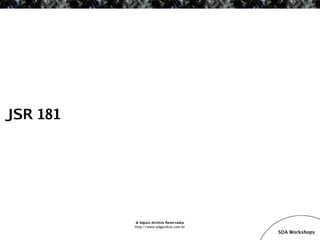

JSR 181

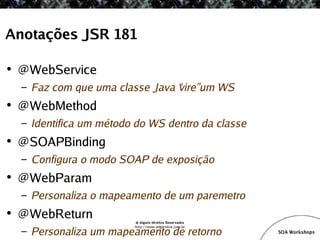

Anotações JSR 181

• @WebService
– Faz com que uma classe Java “ vire” um WS
• @WebMethod
– Identifica um método do WS dentro da classe
• @SOAPBinding
– Configura o modo SOAP de exposição
• @WebParam
– Personaliza o mapeamento de um paremetro
• @WebReturn

– Personaliza um mapeamento de retorno

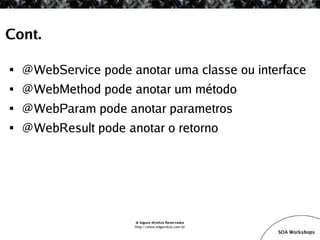

Cont.

 @WebService pode anotar uma classe ou interface
 @WebMethod pode anotar um método
 @WebParam pode anotar parametros
 @WebResult pode anotar o retorno

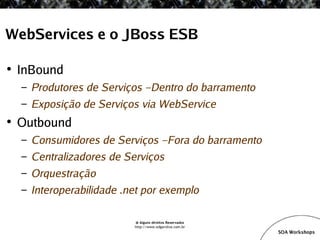

WebServices e o JBoss ESB

• InBound
– Produtores de Serviços – Dentro do barramento
– Exposição de Serviços via WebService
• Outbound
– Consumidores de Serviços – Fora do barramento
– Centralizadores de Serviços
– Orquestração
– Interoperabilidade .net por exemplo

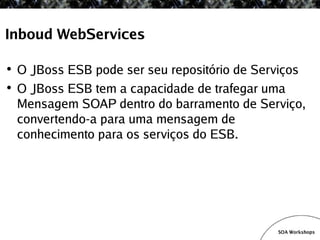

Inboud WebServices

• O JBoss ESB pode ser seu repositório de Serviços
• O JBoss ESB tem a capacidade de trafegar uma
Mensagem SOAP dentro do barramento de Serviço,
convertendo-a para uma mensagem de
conhecimento para os serviços do ESB.

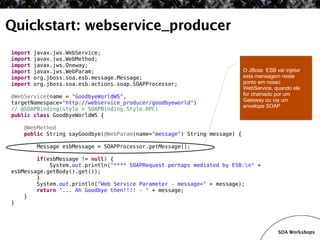

Quickstart: webservice_producer
import javax.jws.WebService;
import javax.jws.WebMethod;
import javax.jws.Oneway;
import javax.jws.WebParam; O JBoss ESB vai injetar
import org.jboss.soa.esb.message.Message; esta mensagem neste
import org.jboss.soa.esb.actions.soap.SOAPProcessor; ponto em nosso
WebService, quando ele
@WebService(name = quot;GoodbyeWorldWSquot;, for chamado por um
Gateway ou via um
targetNamespace=quot;http://webservice_producer/goodbyeworldquot;)
envelope SOAP
// @SOAPBinding(style = SOAPBinding.Style.RPC)
public class GoodbyeWorldWS {

@WebMethod
public String sayGoodbye(@WebParam(name=quot;messagequot;) String message) {

Message esbMessage = SOAPProcessor.getMessage();

if(esbMessage != null) {
System.out.println(quot;**** SOAPRequest perhaps mediated by ESB:nquot; +
esbMessage.getBody().get());
}
System.out.println(quot;Web Service Parameter - message=quot; + message);
return quot;... Ah Goodbye then!!!! - quot; + message;
}
}

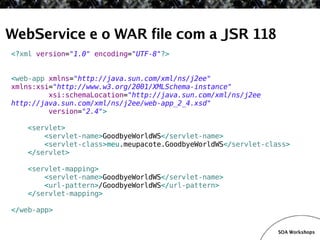

WebService e o WAR file com a JSR 118

<web-app xmlns=quot;http://java.sun.com/xml/ns/j2eequot;
xmlns:xsi=quot;http://www.w3.org/2001/XMLSchema-instancequot;
xsi:schemaLocation=quot;http://java.sun.com/xml/ns/j2ee
http://java.sun.com/xml/ns/j2ee/web-app_2_4.xsdquot;
version=quot;2.4quot;>

<servlet>
<servlet-name>GoodbyeWorldWS</servlet-name>
<servlet-class>meu.meupacote.GoodbyeWorldWS</servlet-class>
</servlet>

<servlet-mapping>
<servlet-name>GoodbyeWorldWS</servlet-name>
<url-pattern>/GoodbyeWorldWS</url-pattern>
</servlet-mapping>

</web-app>

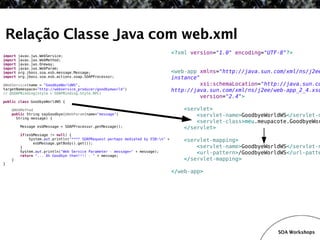

Relação Classe Java com web.xml
import javax.jws.WebService;
import javax.jws.WebMethod;
import javax.jws.Oneway;
import javax.jws.WebParam;
import org.jboss.soa.esb.message.Message; <web-app xmlns=quot;http://java.sun.com/xml/ns/j2ee
import org.jboss.soa.esb.actions.soap.SOAPProcessor; instancequot;
@WebService(name = quot;GoodbyeWorldWSquot;, xsi:schemaLocation=quot;http://java.sun.co
targetNamespace=quot;http://webservice_producer/goodbyeworldquot;) http://java.sun.com/xml/ns/j2ee/web-app_2_4.xsd
// @SOAPBinding(style = SOAPBinding.Style.RPC)
version=quot;2.4quot;>
public class GoodbyeWorldWS {

@WebMethod <servlet>
public String sayGoodbye(@WebParam(name=quot;messagequot;)
String message) {
<servlet-name>GoodbyeWorldWS</servlet-n
<servlet-class>meu.meupacote.GoodbyeWor
Message esbMessage = SOAPProcessor.getMessage(); </servlet>
if(esbMessage != null) {
System.out.println(quot;**** SOAPRequest perhaps mediated by ESB:nquot; +
esbMessage.getBody().get());
<servlet-mapping>
} <servlet-name>GoodbyeWorldWS</servlet-n
System.out.println(quot;Web Service Parameter - message=quot; + message);
return quot;... Ah Goodbye then!!!! - quot; + message;
<url-pattern>/GoodbyeWorldWS</url-patte
} </servlet-mapping>
}

</web-app>

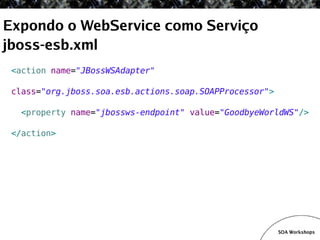

Expondo o WebService como Serviço
jboss-esb.xml
<action name=quot;JBossWSAdapterquot;

class=quot;org.jboss.soa.esb.actions.soap.SOAPProcessorquot;>

<property name=quot;jbossws-endpointquot; value=quot;GoodbyeWorldWSquot;/>

</action>

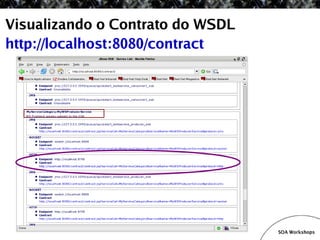

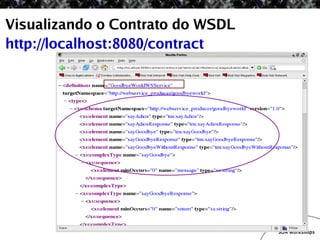

Visualizando o Contrato do WSDL
http://localhost:8080/contract

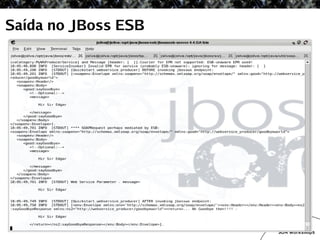

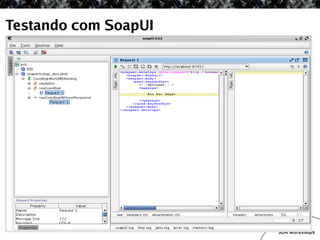

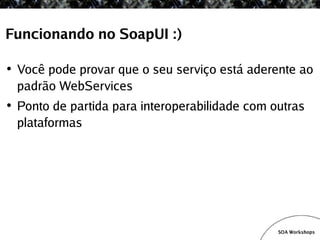

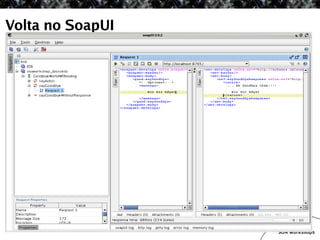

Funcionando no SoapUI :)

• Você pode provar que o seu serviço está aderente ao
padrão WebServices
• Ponto de partida para interoperabilidade com outras
plataformas

JBoss ESB colaborando com
Serviços Externos

Evento Acontece....

Gateway passa a Mensagem para dentro do ESB

JBoss ESB

Action converte de TXT Action Envoca um
para XML WebService Action que
para completar dados Salva no
da Transação Banco de Dados
para gerar o objeto Java
Mundo .net

WebService .net

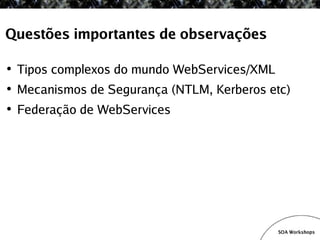

Questões importantes de observações

• Tipos complexos do mundo WebServices/XML
• Mecanismos de Segurança (NTLM, Kerberos etc)
• Federação de WebServices

Quickstart: webservice_consumer1

• Consome um WebService de dentro do JBoss ESB,
mas poderia ser qualquer outro

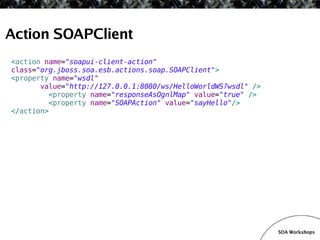

Action SOAPClient
<action name=quot;soapui-client-actionquot;
class=quot;org.jboss.soa.esb.actions.soap.SOAPClientquot;>
<property name=quot;wsdlquot;
value=quot;http://127.0.0.1:8080/ws/HelloWorldWS?wsdlquot; />
<property name=quot;responseAsOgnlMapquot; value=quot;truequot; />
<property name=quot;SOAPActionquot; value=quot;sayHelloquot;/>
</action>

JBoss ESB

• Uma ótima solução que reúne o melhor dos dois
mundos:
– Código Aberto (opensource)
– Suporte de Fornecedor (Subscription)
– No Brasil :
• JBoss, a division of Red Hat
• Red Hat Brasil
– 55 11 3529-6000
– http://www.br.redhat.com/jboss

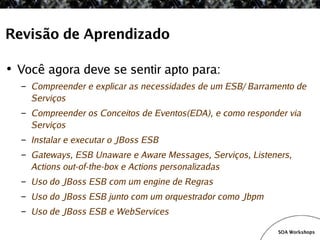

Revisão de Aprendizado

• Você agora deve se sentir apto para:
– Compreender e explicar as necessidades de um ESB/ Barramento de
Serviços
– Compreender os Conceitos de Eventos(EDA), e como responder via
Serviços
– Instalar e executar o JBoss ESB
– Gateways, ESB Unaware e Aware Messages, Serviços, Listeners,
Actions out-of-the-box e Actions personalizadas
– Uso do JBoss ESB com um engine de Regras
– Uso do JBoss ESB junto com um orquestrador como Jbpm
– Uso de JBoss ESB e WebServices

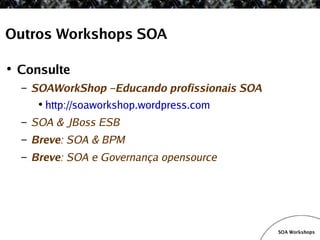

Outros Workshops SOA

• Consulte
– SOAWorkShop – Educando profissionais SOA
• http://soaworkshop.wordpress.com
– SOA & JBoss ESB
– Breve: SOA & BPM
– Breve: SOA e Governança opensource

SOA Workshop - JBoss ESB v1.1

Recomendados

Recomendados

Mais conteúdo relacionado

Semelhante a SOA Workshop - JBoss ESB v1.1

Semelhante a SOA Workshop - JBoss ESB v1.1 (20)

Mais de Edgar Silva

Mais de Edgar Silva (20)

SOA Workshop - JBoss ESB v1.1
