Baixado 14 vezes
sinalização de via publica.pptx
- 1.
- 2.

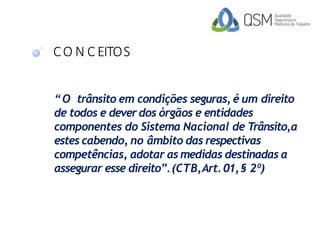

- 3. CO N CEITOS “O trânsito em condições seguras, é um direito de todos e dever dos órgãos e entidades componentes do Sistema Nacional de Trânsito,a estes cabendo, no âmbito das respectivas competências, adotar as medidas destinadas a assegurar esse direito”.(CTB,Art.01,§ 2º)

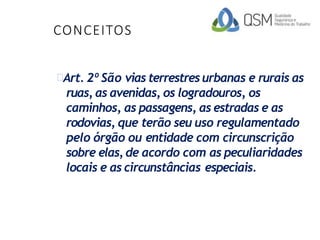

- 4. CONCEITOS Art. 2º Sãovias terrestres urbanas e rurais as ruas, as avenidas, os logradouros, os caminhos, as passagens, as estradas e as rodovias, que terão seu uso regulamentado pelo órgão ou entidade com circunscrição sobre elas, de acordo com as peculiaridades locais e as circunstâncias especiais.

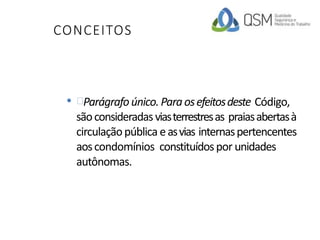

- 5. CONCEITOS • Parágrafoúnico.Paraosefeitosdeste Código, sãoconsideradasviasterrestresaspraiasabertasà circulaçãopública easvias internaspertencentes aoscondomínios constituídospor unidades autônomas.

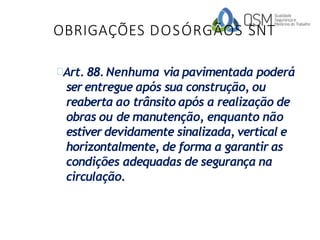

- 6. OBRIGAÇÕES DOSÓRGÃOS SNT Art.88.Nenhuma via pavimentada poderá ser entregue após sua construção, ou reaberta ao trânsito após a realização de obras ou de manutenção, enquanto não estiver devidamente sinalizada, vertical e horizontalmente, de forma a garantir as condições adequadas de segurança na circulação.

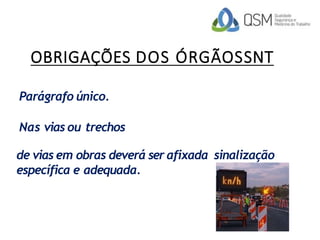

- 7. OBRIGAÇÕES DOS ÓRGÃOSSNT Parágrafoúnico. Nas vias ou trechos de vias em obras deverá ser afixada sinalização específica e adequada.

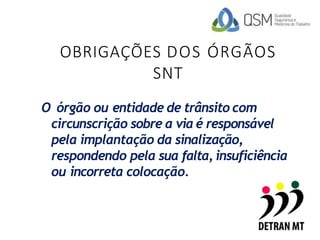

- 9. OBRIGAÇÕES DOS ÓRGÃOS SNT Oórgão ou entidade de trânsito com circunscrição sobre a via é responsável pela implantação da sinalização, respondendo pela sua falta, insuficiência ou incorreta colocação.

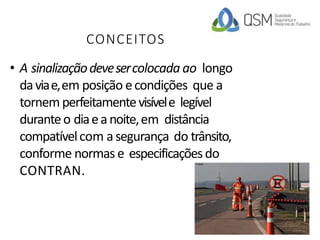

- 10. CONCEITOS • A sinalizaçãodevesercolocadaao longo daviae,em posição econdições que a tornem perfeitamentevisívele legível duranteo diaeanoite,em distância compatívelcom asegurança do trânsito, conforme normas e especificaçõesdo CONTRAN.

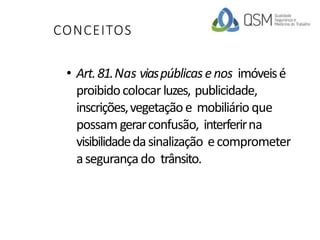

- 11. CONCEITOS • Art.81.Nas viaspúblicasenosimóveisé proibidocolocarluzes, publicidade, inscrições,vegetaçãoe mobiliário que possam gerarconfusão, interferirna visibilidadedasinalização ecomprometer asegurançado trânsito.

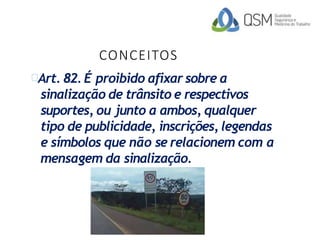

- 12. CONCEITOS Art. 82. Éproibido afixar sobre a sinalização de trânsito e respectivos suportes, ou junto a ambos, qualquer tipo de publicidade, inscrições, legendas e símbolos que não se relacionem com a mensagem da sinalização.

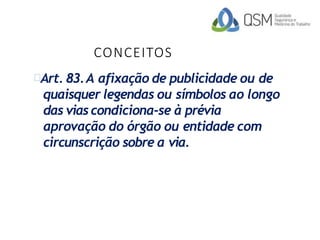

- 13. CONCEITOS Art. 83.A afixaçãode publicidade ou de quaisquer legendas ou símbolos ao longo das viascondiciona-se à prévia aprovação do órgão ou entidade com circunscrição sobre a via.

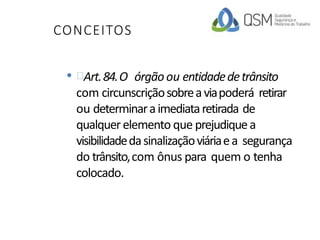

- 14. CONCEITOS • Art.84.O órgãoouentidadedetrânsito com circunscriçãosobreaviapoderá retirar ou determinaraimediataretirada de qualquerelemento que prejudiquea visibilidadedasinalizaçãoviáriaea segurança do trânsito,com ônus para quem o tenha colocado.

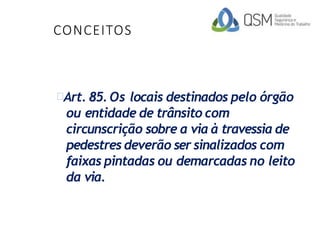

- 15. CONCEITOS Art. 85. Oslocais destinados pelo órgão ou entidade de trânsito com circunscrição sobre a via à travessia de pedestres deverão ser sinalizados com faixas pintadas ou demarcadas no leito da via.

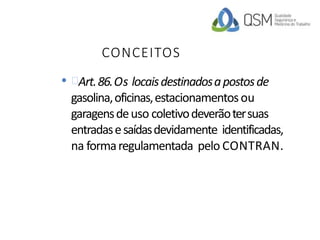

- 16. CONCEITOS • Art.86.Os locaisdestinadosapostosde gasolina,oficinas,estacionamentosou garagensdeusocoletivodeverãotersuas entradasesaídasdevidamente identificadas, na formaregulamentada pelo CONTRAN.

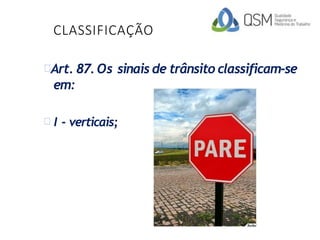

- 17. CLASSIFICAÇÃO Art. 87. Ossinais de trânsito classificam-se em: I - verticais;

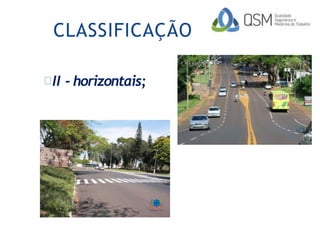

- 18.

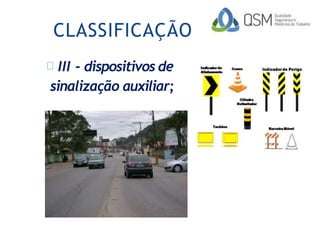

- 19. CLASSIFICAÇÃO III - dispositivosde sinalização auxiliar;

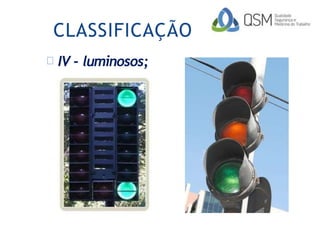

- 20.

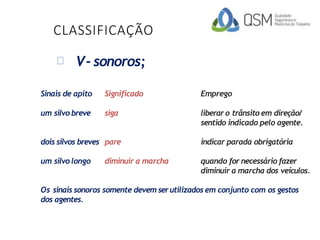

- 21. CLASSIFICAÇÃO V- sonoros; Sinais deapito Significado Emprego um silvo breve siga liberaro trânsito em direção/ sentido indicado pelo agente. dois silvos breves pare indicar parada obrigatória um silvo longo diminuir a marcha quando for necessário fazer diminuir a marcha dos veículos. Os sinais sonoros somente devem serutilizados em conjunto com os gestos dos agentes.

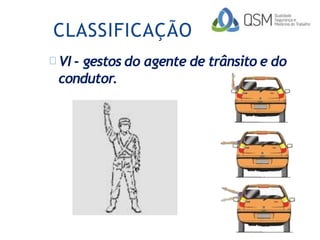

- 22. CLASSIFICAÇÃO VI - gestosdo agente de trânsito e do condutor.

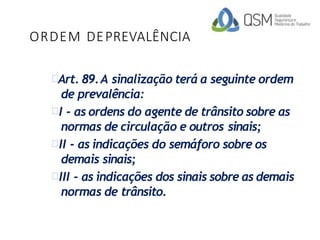

- 23. ORDEM DEPREVALÊNCIA Art. 89.Asinalização terá a seguinte ordem de prevalência: I - as ordens do agente de trânsito sobre as normas de circulação e outros sinais; II - as indicações do semáforo sobre os demais sinais; III - as indicações dos sinais sobre as demais normas de trânsito.

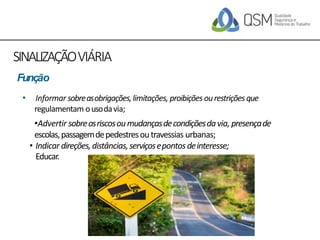

- 24. SINALIZAÇÃOVIÁRIA • Informar sobreasobrigações,limitações,proibições ourestrições que regulamentam ousodavia; •Advertir sobreosriscosoumudançasdecondiçõesdavia, presençade escolas,passagemdepedestresoutravessias urbanas; • Indicar direções,distâncias,serviçosepontosdeinteresse; Educar. Função

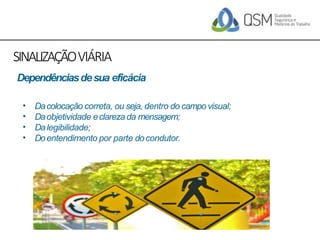

- 25. SINALIZAÇÃOVIÁRIA • • • • Dacolocação correta, ouseja, dentro do campo visual; Daobjetividade eclareza da mensagem; Dalegibilidade; Doentendimento por parte docondutor. Dependênciasdesua eficácia

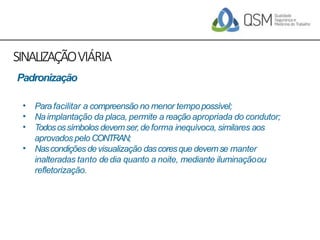

- 26. SINALIZAÇÃOVIÁRIA • • • • Para facilitar acompreensão no menor tempopossível; Naimplantação da placa, permite a reação apropriada do condutor; Todosossímbolos devemser,deforma inequívoca, similares aos aprovados pelo CONTRAN; Nascondiçõesdevisualização dascoresque devemse manter inalteradas tanto dedia quanto a noite, mediante iluminaçãoou refletorização. Padronização

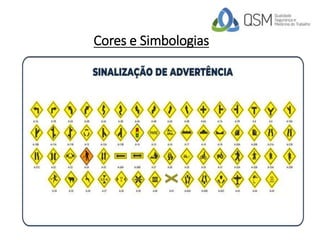

- 27.
- 28.
- 29.

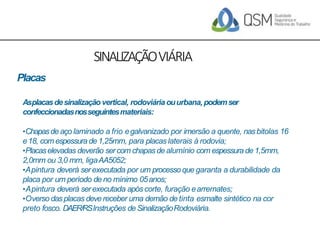

- 30. SINALIZAÇÃOVIÁRIA Placas Asplacasdesinalizaçãovertical, rodoviáriaouurbana,podemser confeccionadasnosseguintesmateriais: •Chapasde açolaminado a frio egalvanizado por imersão a quente, nasbitolas 16 e18, com espessura de1,25mm, para placas laterais à rodovia; •Placaselevadas deverão sercom chapasde alumínio com espessurade 1,5mm, 2,0mm ou 3,0 mm, ligaAA5052; •Apintura deverá serexecutada por um processo que garanta a durabilidade da placa por um período de no mínimo 05anos; •Apintura deverá serexecutada apóscorte, furação earremates; •Overso dasplacas devereceber uma demão de tinta esmalte sintético na cor preto fosco. DAER/RSInstruções de SinalizaçãoRodoviária.
- 31.

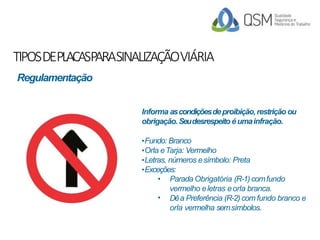

- 32. TIPOSDEPLACASPARASINALIZAÇÃOVIÁRIA Informa ascondiçõesdeproibição,restrição ou obrigação.Seudesrespeitoéumainfração. •Fundo: Branco •Orla eTarja: Vermelho •Letras, números esímbolo: Preta •Exceções: • • Parada Obrigatória (R-1)comfundo vermelho eletras eorla branca. Dêa Preferência (R-2)com fundo branco e orla vermelha semsímbolos. Regulamentação

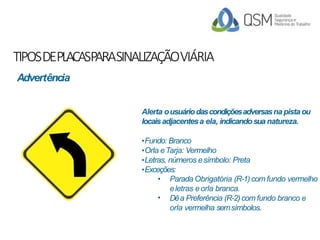

- 33. TIPOSDEPLACASPARASINALIZAÇÃOVIÁRIA Alerta ousuáriodascondiçõesadversasna pistaou locaisadjacentesa ela, indicandosua natureza. •Fundo: Branco •Orla eTarja: Vermelho •Letras, números esímbolo: Preta •Exceções: • • Parada Obrigatória (R-1)com fundo vermelho eletras eorla branca. Dêa Preferência (R-2)com fundo branco e orla vermelha semsímbolos. Advertência

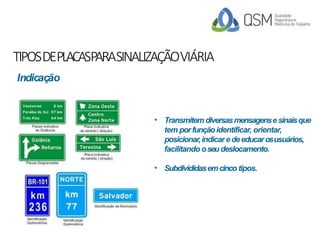

- 34. TIPOSDEPLACASPARASINALIZAÇÃOVIÁRIA • Transmitem diversasmensagensesinaisque temporfunçãoidentificar, orientar, posicionar,indicaredeeducarosusuários, facilitando oseu deslocamento. • Subdivididasemcinco tipos. Indicação

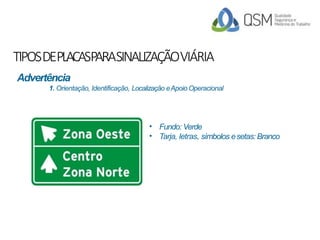

- 35. TIPOSDEPLACASPARASINALIZAÇÃOVIÁRIA • • Fundo: Verde Tarja, letras,símbolos esetas: Branco Advertência 1. Orientação, Identificação, Localização eApoioOperacional

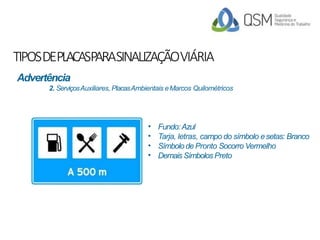

- 36. TIPOSDEPLACASPARASINALIZAÇÃOVIÁRIA • • • • Fundo:Azul Tarja, letras, campodo símbolo esetas: Branco SímbolodePronto Socorro Vermelho Demais Símbolos Preto Advertência 2. ServiçosAuxiliares, PlacasAmbientais eMarcos Quilométricos

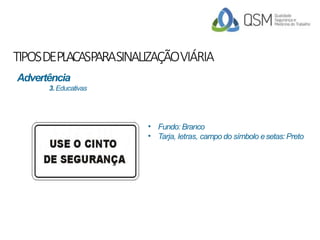

- 37. TIPOSDEPLACASPARASINALIZAÇÃOVIÁRIA • • Fundo: Branco Tarja, letras,campo do símbolo esetas:Preto Advertência 3. Educativas

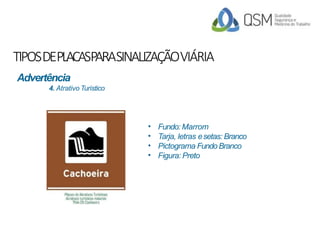

- 38. TIPOSDEPLACASPARASINALIZAÇÃOVIÁRIA • • • • Fundo: Marrom Tarja, letrasesetas: Branco Pictograma FundoBranco Figura: Preto Advertência 4. Atrativo Turístico

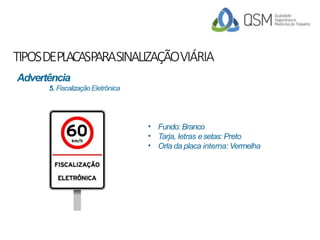

- 39. TIPOSDEPLACASPARASINALIZAÇÃOVIÁRIA • • • Fundo: Branco Tarja, letrasesetas: Preto Orla da placa interna: Vermelha Advertência 5. FiscalizaçãoEletrônica

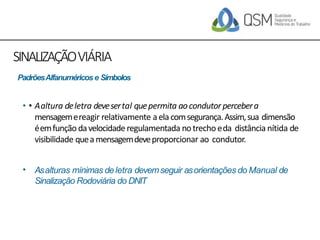

- 40. SINALIZAÇÃOVIÁRIA • Aaltura deletradevesertal quepermita aocondutor percebera mensagemereagir relativamente aela comsegurança.Assim,sua dimensão éemfunção davelocidaderegulamentada notrecho eda distância nítida de visibilidade queamensagemdeveproporcionar ao condutor. • • Asalturas mínimas deletra devemseguir asorientações do Manual de Sinalização Rodoviária do DNIT PadrõesAlfanuméricos e Símbolos
- 41. SINALIZAÇÃOVIÁRIA • Todosossinais devemserrefletivosinteiramente, através do usode película refletiva, conforme determina NBR14644/2013 Refletividade

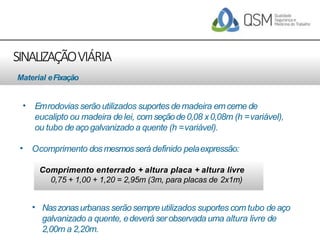

- 42. SINALIZAÇÃOVIÁRIA • Emrodovias serãoutilizadossuportes demadeira emcerne de eucalipto ou madeira delei, com seçãode0,08 x0,08m (h =variável), ou tubo deaço galvanizado a quente (h =variável). • Ocomprimento dosmesmosserá definido pelaexpressão: Comprimento enterrado + altura placa + altura livre 0,75 + 1,00 + 1,20 = 2,95m (3m, para placas de 2x1m) Material eFixação • Naszonasurbanas serãosempreutilizados suportes com tubo de aço galvanizado a quente, edeverá serobservada uma altura livre de 2,00m a 2,20m.

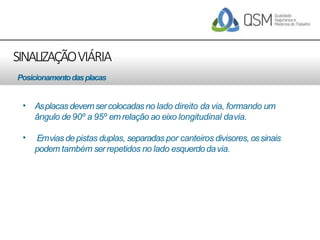

- 43. SINALIZAÇÃOVIÁRIA • Asplacas devemsercolocadasnolado direito da via, formando um ângulo de90º a 95º emrelação ao eixo longitudinal davia. • Emvias depistas duplas, separadas por canteiros divisores, ossinais podem também serrepetidos no lado esquerdodavia. Posicionamentodasplacas

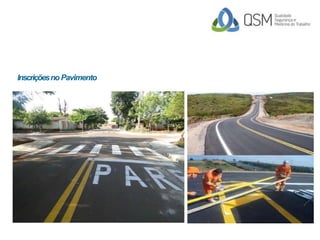

- 44.
- 45.
- 46.
- 47.
- 48.

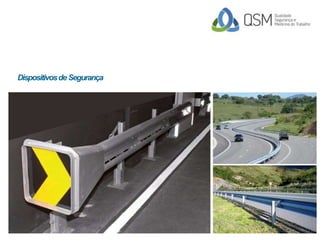

- 49.
- 50.
- 51. Não esqueça obedeçaas sinalizações... Sua segurança só depende de você!
