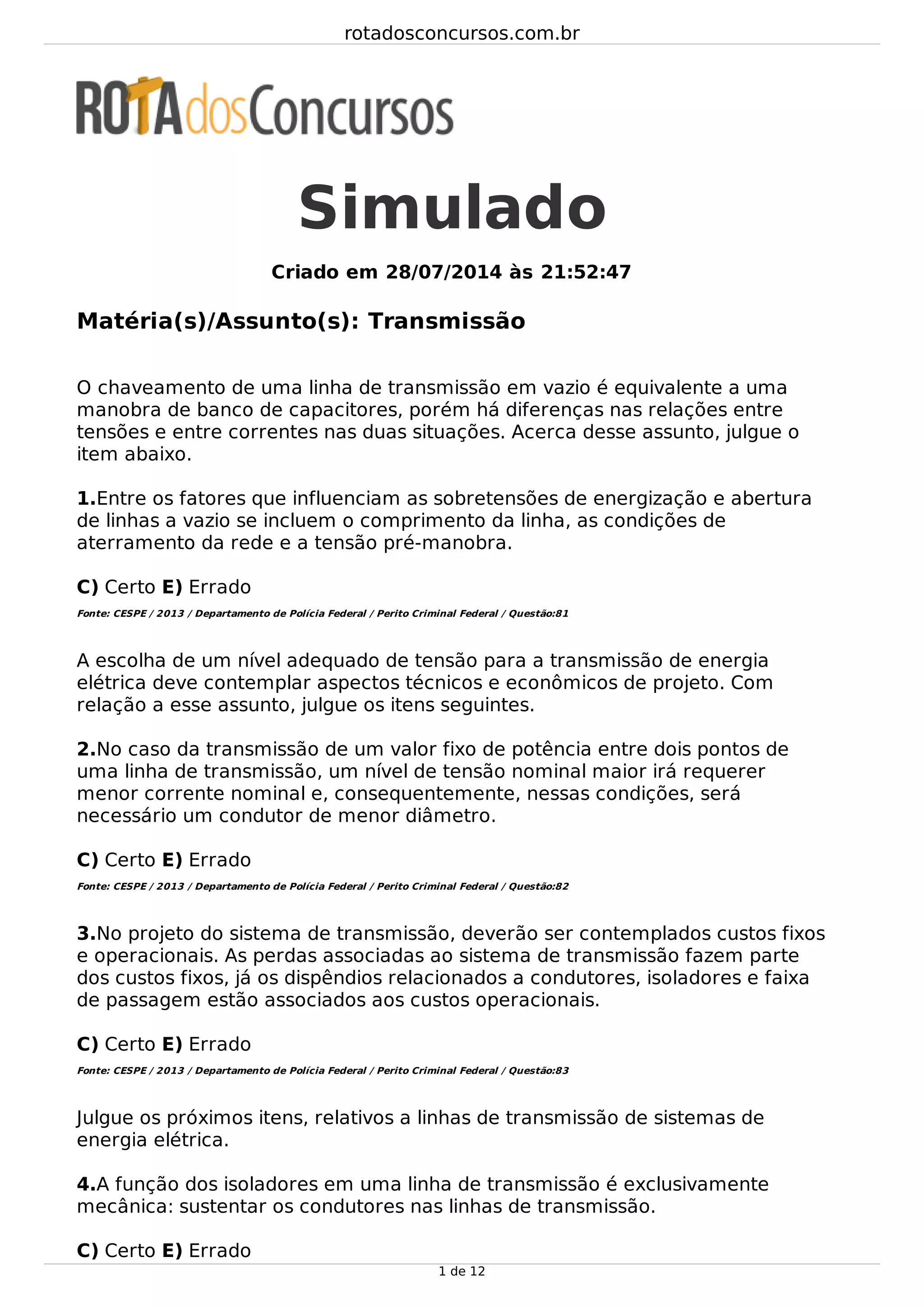

Simulado
Criado em 28/07/2014 às 21:52:47
Matéria(s)/Assunto(s): Transmissão
O chaveamento de uma linha de transmissão em vazio é equivalente a uma
manobra de banco de capacitores, porém há diferenças nas relações entre
tensões e entre correntes nas duas situações. Acerca desse assunto, julgue o
item abaixo.
Entre os fatores que influenciam as sobretensões de energização e abertura
de linhas a vazio se incluem o comprimento da linha, as condições de
aterramento da rede e a tensão pré-manobra.
C) Certo E) Errado
Fonte: CESPE / 2013 / Departamento de Polícia Federal / Perito Criminal Federal / Questão:81
A escolha de um nível adequado de tensão para a transmissão de energia
elétrica deve contemplar aspectos técnicos e econômicos de projeto. Com
relação a esse assunto, julgue os itens seguintes.
No caso da transmissão de um valor fixo de potência entre dois pontos de
uma linha de transmissão, um nível de tensão nominal maior irá requerer
menor corrente nominal e, consequentemente, nessas condições, será
necessário um condutor de menor diâmetro.
C) Certo E) Errado
Fonte: CESPE / 2013 / Departamento de Polícia Federal / Perito Criminal Federal / Questão:82
No projeto do sistema de transmissão, deverão ser contemplados custos fixos
e operacionais. As perdas associadas ao sistema de transmissão fazem parte
dos custos fixos, já os dispêndios relacionados a condutores, isoladores e faixa
de passagem estão associados aos custos operacionais.
C) Certo E) Errado
Fonte: CESPE / 2013 / Departamento de Polícia Federal / Perito Criminal Federal / Questão:83
Julgue os próximos itens, relativos a linhas de transmissão de sistemas de
energia elétrica.
A função dos isoladores em uma linha de transmissão é exclusivamente
mecânica: sustentar os condutores nas linhas de transmissão.
C) Certo E) Errado
rotadosconcursos.com.br
1 de 12
5.
6.
7.
8.
9.

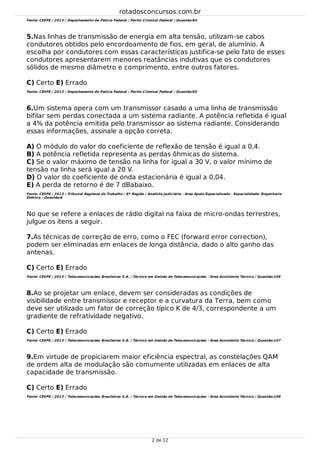

Fonte: CESPE / 2013 / Departamento de Polícia Federal / Perito Criminal Federal / Questão:84
Nas linhas de transmissão de energia em alta tensão, utilizam-se cabos
condutores obtidos pelo encordoamento de fios, em geral, de alumínio. A
escolha por condutores com essas características justifica-se pelo fato de esses
condutores apresentarem menores reatâncias indutivas que os condutores
sólidos de mesmo diâmetro e comprimento, entre outros fatores.
C) Certo E) Errado
Fonte: CESPE / 2013 / Departamento de Polícia Federal / Perito Criminal Federal / Questão:85
Um sistema opera com um transmissor casado a uma linha de transmissão
bifilar sem perdas conectada a um sistema radiante. A potência refletida é igual
a 4% da potência emitida pelo transmissor ao sistema radiante. Considerando
essas informações, assinale a opção correta.
A) O módulo do valor do coeficiente de reflexão de tensão é igual a 0,4.
B) A potência refletida representa as perdas ôhmicas do sistema.
C) Se o valor máximo de tensão na linha for igual a 30 V, o valor mínimo de
tensão na linha será igual a 20 V.
D) O valor do coeficiente de onda estacionária é igual a 0,04.
E) A perda de retorno é de 7 dBabaixo.
Fonte: CESPE / 2013 / Tribunal Regional do Trabalho / 8ª Região / Analista Judiciário - Área Apoio Especializado - Especialidade: Engenharia
Elétrica / Questão:6
No que se refere a enlaces de rádio digital na faixa de micro-ondas terrestres,
julgue os itens a seguir.
As técnicas de correção de erro, como o FEC (forward error correction),
podem ser eliminadas em enlaces de longa distância, dado o alto ganho das
antenas.
C) Certo E) Errado
Fonte: CESPE / 2013 / Telecomunicações Brasileiras S.A. / Técnico em Gestão de Telecomunicações - Área Assistente Técnico / Questão:106
Ao se projetar um enlace, devem ser consideradas as condições de
visibilidade entre transmissor e receptor e a curvatura da Terra, bem como
deve ser utilizado um fator de correção típico K de 4/3, correspondente a um
gradiente de refratividade negativo.
C) Certo E) Errado
Fonte: CESPE / 2013 / Telecomunicações Brasileiras S.A. / Técnico em Gestão de Telecomunicações - Área Assistente Técnico / Questão:107
Em virtude de propiciarem maior eficiência espectral, as constelações QAM
de ordem alta de modulação são comumente utilizadas em enlaces de alta
capacidade de transmissão.
C) Certo E) Errado
Fonte: CESPE / 2013 / Telecomunicações Brasileiras S.A. / Técnico em Gestão de Telecomunicações - Área Assistente Técnico / Questão:108
rotadosconcursos.com.br
2 de 12
10.
11.
12.
13.
14.

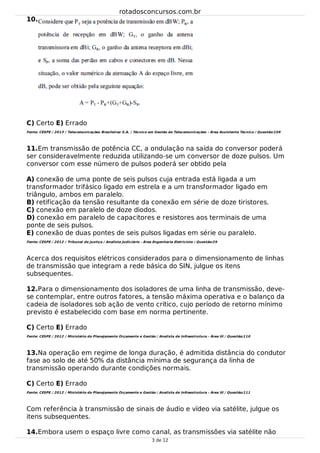

C) Certo E) Errado
Fonte: CESPE / 2013 / Telecomunicações Brasileiras S.A. / Técnico em Gestão de Telecomunicações - Área Assistente Técnico / Questão:109
Em transmissão de potência CC, a ondulação na saída do conversor poderá
ser consideravelmente reduzida utilizando-se um conversor de doze pulsos. Um
conversor com esse número de pulsos poderá ser obtido pela
A) conexão de uma ponte de seis pulsos cuja entrada está ligada a um
transformador trifásico ligado em estrela e a um transformador ligado em
triângulo, ambos em paralelo.
B) retificação da tensão resultante da conexão em série de doze tiristores.
C) conexão em paralelo de doze diodos.
D) conexão em paralelo de capacitores e resistores aos terminais de uma
ponte de seis pulsos.
E) conexão de duas pontes de seis pulsos ligadas em série ou paralelo.
Fonte: CESPE / 2012 / Tribunal de Justiça / Analista Judiciário - Área Engenharia Eletricista / Questão:29
Acerca dos requisitos elétricos considerados para o dimensionamento de linhas
de transmissão que integram a rede básica do SIN, julgue os itens
subsequentes.
Para o dimensionamento dos isoladores de uma linha de transmissão, deve-
se contemplar, entre outros fatores, a tensão máxima operativa e o balanço da
cadeia de isoladores sob ação de vento crítico, cujo período de retorno mínimo
previsto é estabelecido com base em norma pertinente.
C) Certo E) Errado
Fonte: CESPE / 2012 / Ministério do Planejamento Orçamento e Gestão / Analista de Infraestrutura - Área III / Questão:110
Na operação em regime de longa duração, é admitida distância do condutor
fase ao solo de até 50% da distância mínima de segurança da linha de
transmissão operando durante condições normais.
C) Certo E) Errado
Fonte: CESPE / 2012 / Ministério do Planejamento Orçamento e Gestão / Analista de Infraestrutura - Área III / Questão:111
Com referência à transmissão de sinais de áudio e vídeo via satélite, julgue os
itens subsequentes.
Embora usem o espaço livre como canal, as transmissões via satélite não
rotadosconcursos.com.br
3 de 12
15.
16.
17.
18.
19.

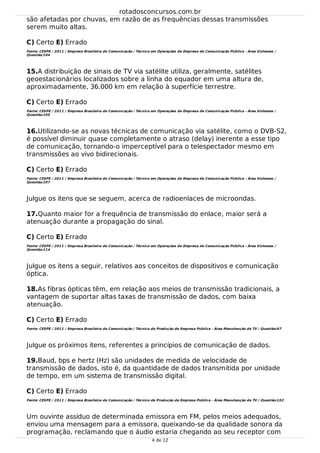

são afetadas por chuvas, em razão de as frequências dessas transmissões
serem muito altas.
C) Certo E) Errado
Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico em Operações de Empresa de Comunicação Pública - Área Sistemas /
Questão:104
A distribuição de sinais de TV via satélite utiliza, geralmente, satélites
geoestacionários localizados sobre a linha do equador em uma altura de,
aproximadamente, 36.000 km em relação à superfície terrestre.
C) Certo E) Errado
Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico em Operações de Empresa de Comunicação Pública - Área Sistemas /
Questão:105
Utilizando-se as novas técnicas de comunicação via satélite, como o DVB-S2,
é possível diminuir quase completamente o atraso (delay) inerente a esse tipo
de comunicação, tornando-o imperceptível para o telespectador mesmo em
transmissões ao vivo bidirecionais.
C) Certo E) Errado
Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico em Operações de Empresa de Comunicação Pública - Área Sistemas /
Questão:107
Julgue os itens que se seguem, acerca de radioenlaces de microondas.
Quanto maior for a frequência de transmissão do enlace, maior será a
atenuação durante a propagação do sinal.
C) Certo E) Errado
Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico em Operações de Empresa de Comunicação Pública - Área Sistemas /
Questão:114
Julgue os itens a seguir, relativos aos conceitos de dispositivos e comunicação
óptica.
As fibras ópticas têm, em relação aos meios de transmissão tradicionais, a
vantagem de suportar altas taxas de transmissão de dados, com baixa
atenuação.
C) Certo E) Errado
Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico de Produção de Empresa Pública - Área Manutenção de TV / Questão:97
Julgue os próximos itens, referentes a princípios de comunicação de dados.
Baud, bps e hertz (Hz) são unidades de medida de velocidade de
transmissão de dados, isto é, da quantidade de dados transmitida por unidade
de tempo, em um sistema de transmissão digital.
C) Certo E) Errado
Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico de Produção de Empresa Pública - Área Manutenção de TV / Questão:102
Um ouvinte assíduo de determinada emissora em FM, pelos meios adequados,
enviou uma mensagem para a emissora, queixando-se da qualidade sonora da
programação, reclamando que o áudio estaria chegando ao seu receptor com
rotadosconcursos.com.br
4 de 12
20.
21.
22.
23.
o que, na prática, é conhecido como distorção do tipo ​chiado​ nos agudos.
Tendo como referência a situação acima, e considerando que o aparelho de
recepção do ouvinte funcione apropriadamente para a recepção de sinais de
outras emissoras, julgue os próximos itens.
Antes de proceder à verificação dos equipamentos ligados ao transmissor, é
recomendável que se constate a ocorrência do ​chiado​ mencionado pelo
ouvinte, sintonizando o sinal da emissora em diversos locais de recepção.
C) Certo E) Errado
Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico de Produção de Empresa Pública - Área Manutenção de Rádio /
Questão:107
Se os equipamentos que compõem o conjunto de transmissão estiverem em
um ambiente com ar condicionado, é correto inferir que os conectores de
entrada e saída desses equipamentos estarão imunes a problemas de mau
contato por corrosão.
C) Certo E) Errado
Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico de Produção de Empresa Pública - Área Manutenção de Rádio /
Questão:110
Julgue os itens de 81 a 86, acerca de transmissão digital e analógica de sinais.
Se uma fibra óptica com perda de transmissão de 1,5 dB/km for utilizada
em uma conexão com comprimento de 4 km, então o sinal no receptor terá
potência com valor 6 vezes menor que a potência transmitida.
C) Certo E) Errado
Fonte: CESPE / 2011 / Tribunal de Justiça / Analista Judiciário - Área Apoio Especializado - Especialidade: Técnico em Telecomunicações /
Questão:85
A figura acima mostra o espectro de um sinal
digital modulado, observado em um analisador de espectro. O eixo horizontal
do gráfico representa a frequência, e o eixo vertical representa a densidade
espectral de potência relativa do sinal, em dB/Hz. Considerando essa figura,
julgue os itens a seguir.
No esquema mencionado, são transmitidos 4 bits a cada símbolo de
modulação.
C) Certo E) Errado
Fonte: CESPE / 2011 / Tribunal de Justiça / Analista Judiciário - Área Apoio Especializado - Especialidade: Técnico em Telecomunicações /
Questão:87
Considere que uma carga em triângulo esteja conectada a uma rede elétrica
trifásica com tensões equilibradas. Com relação a esse assunto, julgue os itens
rotadosconcursos.com.br
5 de 12
24.
25.
26.
27.
28.

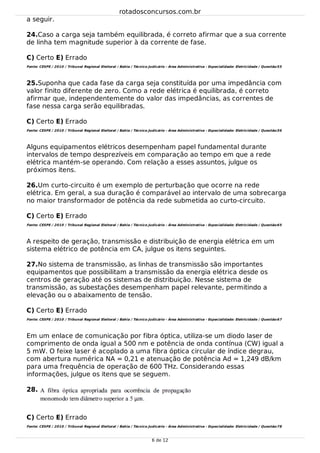

a seguir.
Caso a carga seja também equilibrada, é correto afirmar que a sua corrente
de linha tem magnitude superior à da corrente de fase.
C) Certo E) Errado
Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:55
Suponha que cada fase da carga seja constituída por uma impedância com
valor finito diferente de zero. Como a rede elétrica é equilibrada, é correto
afirmar que, independentemente do valor das impedâncias, as correntes de
fase nessa carga serão equilibradas.
C) Certo E) Errado
Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:56
Alguns equipamentos elétricos desempenham papel fundamental durante
intervalos de tempo desprezíveis em comparação ao tempo em que a rede
elétrica mantém-se operando. Com relação a esses assuntos, julgue os
próximos itens.
Um curto-circuito é um exemplo de perturbação que ocorre na rede
elétrica. Em geral, a sua duração é comparável ao intervalo de uma sobrecarga
no maior transformador de potência da rede submetida ao curto-circuito.
C) Certo E) Errado
Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:65
A respeito de geração, transmissão e distribuição de energia elétrica em um
sistema elétrico de potência em CA, julgue os itens seguintes.
No sistema de transmissão, as linhas de transmissão são importantes
equipamentos que possibilitam a transmissão da energia elétrica desde os
centros de geração até os sistemas de distribuição. Nesse sistema de
transmissão, as subestações desempenham papel relevante, permitindo a
elevação ou o abaixamento de tensão.
C) Certo E) Errado
Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:67
Em um enlace de comunicação por fibra óptica, utiliza-se um diodo laser de
comprimento de onda igual a 500 nm e potência de onda contínua (CW) igual a
5 mW. O feixe laser é acoplado a uma fibra óptica circular de índice degrau,
com abertura numérica NA = 0,21 e atenuação de potência Ad = 1,249 dB/km
para uma frequência de operação de 600 THz. Considerando essas
informações, julgue os itens que se seguem.
C) Certo E) Errado
Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:78
rotadosconcursos.com.br
6 de 12
29.
30.
31.
C) Certo E) Errado
Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:79
Considerando uma relação SNR de 12 dB, o número de erros esperados em
uma mensagem de 100 Mbits será superior a 100.
C) Certo E) Errado
Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:82
Para um sinal com pico de tensão de 100 mV (sem ruído) recebido, o valor
root mean square (RMS) máximo do ruído, correspondente a uma probabilidade
de erro de 10​8 erros/bit, considerando 100,65 = 4,467, será inferior a 25 mV
RMS.
C) Certo E) Errado
Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:83
rotadosconcursos.com.br
7 de 12

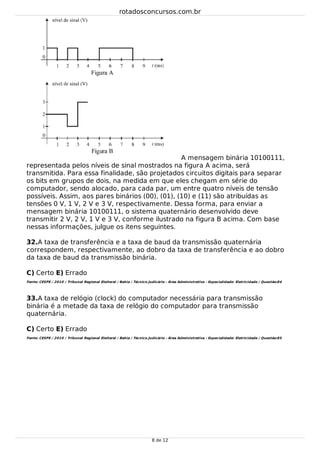

32.
33.
A mensagem binária 10100111,
representada pelos níveis de sinal mostrados na figura A acima, será
transmitida. Para essa finalidade, são projetados circuitos digitais para separar
os bits em grupos de dois, na medida em que eles chegam em série do
computador, sendo alocado, para cada par, um entre quatro níveis de tensão
possíveis. Assim, aos pares binários (00), (01), (10) e (11) são atribuídas as
tensões 0 V, 1 V, 2 V e 3 V, respectivamente. Dessa forma, para enviar a
mensagem binária 10100111, o sistema quaternário desenvolvido deve
transmitir 2 V, 2 V, 1 V e 3 V, conforme ilustrado na figura B acima. Com base
nessas informações, julgue os itens seguintes.
A taxa de transferência e a taxa de baud da transmissão quaternária
correspondem, respectivamente, ao dobro da taxa de transferência e ao dobro
da taxa de baud da transmissão binária.
C) Certo E) Errado
Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:84
A taxa de relógio (clock) do computador necessária para transmissão
binária é a metade da taxa de relógio do computador para transmissão
quaternária.
C) Certo E) Errado
Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:85
rotadosconcursos.com.br
8 de 12

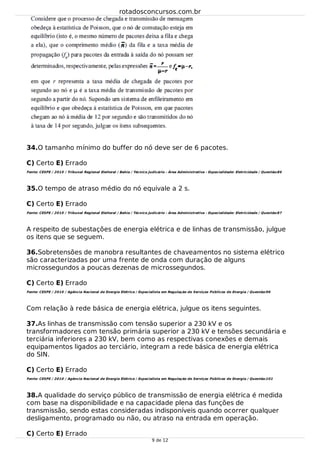

34.
35.
36.
37.
38.
O tamanho mínimo do buffer do nó deve ser de 6 pacotes.
C) Certo E) Errado
Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:86
O tempo de atraso médio do nó equivale a 2 s.
C) Certo E) Errado
Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:87
A respeito de subestações de energia elétrica e de linhas de transmissão, julgue
os itens que se seguem.
Sobretensões de manobra resultantes de chaveamentos no sistema elétrico
são caracterizadas por uma frente de onda com duração de alguns
microssegundos a poucas dezenas de microssegundos.
C) Certo E) Errado
Fonte: CESPE / 2010 / Agência Nacional de Energia Elétrica / Especialista em Regulação de Serviços Públicos de Energia / Questão:96
Com relação à rede básica de energia elétrica, julgue os itens seguintes.
As linhas de transmissão com tensão superior a 230 kV e os
transformadores com tensão primária superior a 230 kV e tensões secundária e
terciária inferiores a 230 kV, bem como as respectivas conexões e demais
equipamentos ligados ao terciário, integram a rede básica de energia elétrica
do SIN.
C) Certo E) Errado
Fonte: CESPE / 2010 / Agência Nacional de Energia Elétrica / Especialista em Regulação de Serviços Públicos de Energia / Questão:101
A qualidade do serviço público de transmissão de energia elétrica é medida
com base na disponibilidade e na capacidade plena das funções de
transmissão, sendo estas consideradas indisponíveis quando ocorrer qualquer
desligamento, programado ou não, ou atraso na entrada em operação.
C) Certo E) Errado
rotadosconcursos.com.br
9 de 12

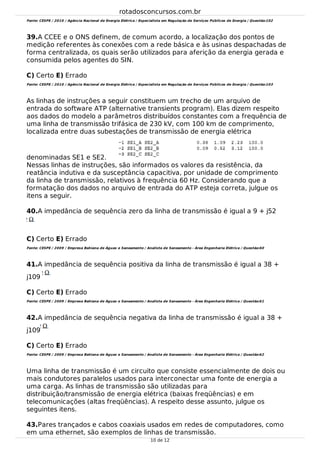

39.
40.
41.
42.
43.
Fonte: CESPE / 2010 / Agência Nacional de Energia Elétrica / Especialista em Regulação de Serviços Públicos de Energia / Questão:102
A CCEE e o ONS definem, de comum acordo, a localização dos pontos de
medição referentes às conexões com a rede básica e às usinas despachadas de
forma centralizada, os quais serão utilizados para aferição da energia gerada e
consumida pelos agentes do SIN.
C) Certo E) Errado
Fonte: CESPE / 2010 / Agência Nacional de Energia Elétrica / Especialista em Regulação de Serviços Públicos de Energia / Questão:103
As linhas de instruções a seguir constituem um trecho de um arquivo de
entrada do software ATP (alternative transients program). Elas dizem respeito
aos dados do modelo a parâmetros distribuídos constantes com a frequência de
uma linha de transmissão trifásica de 230 kV, com 100 km de comprimento,
localizada entre duas subestações de transmissão de energia elétrica
denominadas SE1 e SE2.
Nessas linhas de instruções, são informados os valores da resistência, da
reatância indutiva e da susceptância capacitiva, por unidade de comprimento
da linha de transmissão, relativos à frequência 60 Hz. Considerando que a
formatação dos dados no arquivo de entrada do ATP esteja correta, julgue os
itens a seguir.
A impedância de sequência zero da linha de transmissão é igual a 9 + j52
C) Certo E) Errado
Fonte: CESPE / 2009 / Empresa Bahiana de Águas e Saneamento / Analista de Saneamento - Área Engenharia Elétrica / Questão:60
A impedância de sequência positiva da linha de transmissão é igual a 38 +
j109
C) Certo E) Errado
Fonte: CESPE / 2009 / Empresa Bahiana de Águas e Saneamento / Analista de Saneamento - Área Engenharia Elétrica / Questão:61
A impedância de sequência negativa da linha de transmissão é igual a 38 +
j109
C) Certo E) Errado
Fonte: CESPE / 2009 / Empresa Bahiana de Águas e Saneamento / Analista de Saneamento - Área Engenharia Elétrica / Questão:62
Uma linha de transmissão é um circuito que consiste essencialmente de dois ou
mais condutores paralelos usados para interconectar uma fonte de energia a
uma carga. As linhas de transmissão são utilizadas para
distribuição/transmissão de energia elétrica (baixas freqüências) e em
telecomunicações (altas freqüências). A respeito desse assunto, julgue os
seguintes itens.
Pares trançados e cabos coaxiais usados em redes de computadores, como
em uma ethernet, são exemplos de linhas de transmissão.
rotadosconcursos.com.br
10 de 12
44.
45.
46.
47.
48.
49.
C) Certo E) Errado
Fonte: CESPE / 2008 / Secretaria de Estado de Gestão Administrativa / Perito Criminal - Área Engenharia Elétrica / Questão:109
Uma linha de transmissão é dita sem perdas se os seus condutores são
supostos perfeitos, ou seja, têm permissividade dielétrica relativa inferior à
unidade. Além disso, o meio dielétrico separando os condutores apresenta
condutividade infinita.
C) Certo E) Errado
Fonte: CESPE / 2008 / Secretaria de Estado de Gestão Administrativa / Perito Criminal - Área Engenharia Elétrica / Questão:110
Considere que uma linha de transmissão sem perdas tenha impedância
característica igual a 80 S e constante de fase igual a 4 rad/m a 100 MHz. Nesse
caso, a capacitância por metro dessa linha é inferior a 250 pF/m.
C) Certo E) Errado
Fonte: CESPE / 2008 / Secretaria de Estado de Gestão Administrativa / Perito Criminal - Área Engenharia Elétrica / Questão:111
A carta de Smith, a qual pode ser utilizada para avaliação gráfica da
impedância de uma linha de transmissão, aplica-se somente a linhas sem
perdas.
C) Certo E) Errado
Fonte: CESPE / 2008 / Secretaria de Estado de Gestão Administrativa / Perito Criminal - Área Engenharia Elétrica / Questão:112
Linhas de transmissão CA em alta tensão permitem a transmissão e distribuição
de energia elétrica. Em função disso, apresentam capacidade de transmissão,
características e comprimentos diferentes. Considerando esse assunto, julgue
os itens a seguir.
Toda linha de transmissão é caracterizada por uma impedância de surto.
Em geral, essa impedância não depende da reatância da linha, pois é função
apenas do seu comprimento.
C) Certo E) Errado
Fonte: CESPE / 2008 / Prefeitura de Vitória / Engenheiro - Área Elétrica / Questão:86
As linhas de transmissão à freqüência industrial apresentam perdas ativas
constantes, independentes do carregamento.
C) Certo E) Errado
Fonte: CESPE / 2008 / Prefeitura de Vitória / Engenheiro - Área Elétrica / Questão:87
Caso uma linha com tensão nominal superior a 230 kV e com comprimento
igual a 200 km esteja operando a vazio, a tensão na extremidade sem carga
terá valor sempre menor que a do lado onde a tensão está sendo aplicada.
C) Certo E) Errado
Fonte: CESPE / 2008 / Prefeitura de Vitória / Engenheiro - Área Elétrica / Questão:88
rotadosconcursos.com.br
11 de 12
50.
Com base nas figuras e nas informações apresentadas, julgue os itens que se
seguem.
Após a eliminação da falta, o sistema volta a operar em regime permanente
com ângulo igual a .
C) Certo E) Errado
Fonte: CESPE / 2008 / Prefeitura de Vitória / Engenheiro - Área Elétrica / Questão:118
Gabarito
1-c 2-c 3-e 4-e 5-e 6-c 7-e 8-c 9-c 10-c 11-e 12-c 13-e 14-e 15-c 16-e 17-c 18-c
19-e 20-c 21-e 22-e 23-e 24-c 25-e 26-e 27-c 28-e 29-c 30-e 31-c 32-e 33-c 34-c
35-e 36-e 37-e 38-c 39-c 40-e 41-e 42-e 43-c 44-e 45-c 46-e 47-e 48-e 49-e 50-
e
Atenção: Não deixe de lançar suas resposta no sistema. Só assim você conseguirá controlar as
questões que já resolveu, mantendo o seu histórico, e atualizar suas estatísticas, permitindo que você
acompanhe sua evolução nos gráficos de desempenho.
rotadosconcursos.com.br
12 de 12

Mais conteúdo relacionado

Semelhante a Simulado 744415 2014-07-28 21-52_47

48294078 i3130003-calculo-tracao-dos-cabos
48294078 i3130003-calculo-tracao-dos-cabos48294078 i3130003-calculo-tracao-dos-cabos
48294078 i3130003-calculo-tracao-dos-cabos
Marcelo Moraes

18.ago ametista 15.00_534_celesc-d
18.ago ametista 15.00_534_celesc-d18.ago ametista 15.00_534_celesc-d
18.ago ametista 15.00_534_celesc-d
itgfiles

6.05 _dimensionamento
6.05  _dimensionamento6.05  _dimensionamento
6.05 _dimensionamento
Mauricio Machado Concalves

6.05 _dimensionamento
6.05  _dimensionamento6.05  _dimensionamento
6.05 _dimensionamento
Wilson Heck

17.ago ametista 11.20_221_cemig-d
17.ago ametista 11.20_221_cemig-d17.ago ametista 11.20_221_cemig-d
17.ago ametista 11.20_221_cemig-d
itgfiles

Tutorial aterramento
Tutorial aterramentoTutorial aterramento
Tutorial aterramento
Eduardo Soares

Geração de Energia Elétrica - Introdução
Geração de Energia Elétrica - IntroduçãoGeração de Energia Elétrica - Introdução
Geração de Energia Elétrica - Introdução
Jim Naturesa

Stray currents control
Stray currents controlStray currents control
Stray currents control
Cassiano Lobo Pires

dimensionamento_de_cabos_isolados.pdf
dimensionamento_de_cabos_isolados.pdfdimensionamento_de_cabos_isolados.pdf
dimensionamento_de_cabos_isolados.pdf
carlaindira


Semelhante a Simulado 744415 2014-07-28 21-52_47 (9)

48294078 i3130003-calculo-tracao-dos-cabos
48294078 i3130003-calculo-tracao-dos-cabos48294078 i3130003-calculo-tracao-dos-cabos
48294078 i3130003-calculo-tracao-dos-cabos

18.ago ametista 15.00_534_celesc-d
18.ago ametista 15.00_534_celesc-d18.ago ametista 15.00_534_celesc-d
18.ago ametista 15.00_534_celesc-d

6.05 _dimensionamento
6.05  _dimensionamento6.05  _dimensionamento
6.05 _dimensionamento

6.05 _dimensionamento
6.05  _dimensionamento6.05  _dimensionamento
6.05 _dimensionamento

17.ago ametista 11.20_221_cemig-d
17.ago ametista 11.20_221_cemig-d17.ago ametista 11.20_221_cemig-d
17.ago ametista 11.20_221_cemig-d

Tutorial aterramento
Tutorial aterramentoTutorial aterramento
Tutorial aterramento

Geração de Energia Elétrica - Introdução
Geração de Energia Elétrica - IntroduçãoGeração de Energia Elétrica - Introdução
Geração de Energia Elétrica - Introdução

Stray currents control
Stray currents controlStray currents control
Stray currents control

dimensionamento_de_cabos_isolados.pdf
dimensionamento_de_cabos_isolados.pdfdimensionamento_de_cabos_isolados.pdf
dimensionamento_de_cabos_isolados.pdf


Último

Folheto | Centro de Informação Europeia Jacques Delors (junho/2024)
Folheto | Centro de Informação Europeia Jacques Delors (junho/2024)Folheto | Centro de Informação Europeia Jacques Delors (junho/2024)
Folheto | Centro de Informação Europeia Jacques Delors (junho/2024)
Centro Jacques Delors

Livro: Pedagogia do Oprimido - Paulo Freire
Livro: Pedagogia do Oprimido - Paulo FreireLivro: Pedagogia do Oprimido - Paulo Freire
Livro: Pedagogia do Oprimido - Paulo Freire
WelberMerlinCardoso

Aula 1 do livro de Ciências do aluno - sons
Aula 1 do livro de Ciências do aluno - sonsAula 1 do livro de Ciências do aluno - sons
Aula 1 do livro de Ciências do aluno - sons
Érika Rufo

GÊNERO TEXTUAL - POEMA.pptx
GÊNERO      TEXTUAL     -     POEMA.pptxGÊNERO      TEXTUAL     -     POEMA.pptx
GÊNERO TEXTUAL - POEMA.pptx
Marlene Cunhada

atividade 8º ano entrevista - com tirinha
atividade 8º ano entrevista - com tirinhaatividade 8º ano entrevista - com tirinha
atividade 8º ano entrevista - com tirinha
Suzy De Abreu Santana

O que é um Ménage a Trois Contemporâneo .pdf
O que é um Ménage a Trois Contemporâneo .pdfO que é um Ménage a Trois Contemporâneo .pdf
O que é um Ménage a Trois Contemporâneo .pdf
Pastor Robson Colaço

Atividades de Inglês e Espanhol para Imprimir - Alfabetinho
Atividades de Inglês e Espanhol para Imprimir - AlfabetinhoAtividades de Inglês e Espanhol para Imprimir - Alfabetinho
Atividades de Inglês e Espanhol para Imprimir - Alfabetinho
MateusTavares54

UFCD_10949_Lojas e-commerce no-code_índice.pdf
UFCD_10949_Lojas e-commerce no-code_índice.pdfUFCD_10949_Lojas e-commerce no-code_índice.pdf
UFCD_10949_Lojas e-commerce no-code_índice.pdf
Manuais Formação

Sinais de pontuação
Sinais de pontuaçãoSinais de pontuação
Sinais de pontuação
Mary Alvarenga

cronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdfcronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdf
todorokillmepls

Atividade de reforço de matemática 2º ano
Atividade de reforço de matemática 2º anoAtividade de reforço de matemática 2º ano
Atividade de reforço de matemática 2º ano
fernandacosta37763

Funções e Progressões - Livro completo prisma
Funções e Progressões - Livro completo prismaFunções e Progressões - Livro completo prisma
Funções e Progressões - Livro completo prisma
djincognito

Fernão Lopes. pptx
Fernão Lopes.                       pptxFernão Lopes.                       pptx
Fernão Lopes. pptx
TomasSousa7

Treinamento NR 38 - CORPO PRINCIPAL da NORMA.pptx
Treinamento NR 38 - CORPO PRINCIPAL da NORMA.pptxTreinamento NR 38 - CORPO PRINCIPAL da NORMA.pptx
Treinamento NR 38 - CORPO PRINCIPAL da NORMA.pptx
MarcosPaulo777883

Educação trabalho HQ em sala de aula uma excelente ideia
Educação  trabalho HQ em sala de aula uma excelente  ideiaEducação  trabalho HQ em sala de aula uma excelente  ideia
Educação trabalho HQ em sala de aula uma excelente ideia
joseanesouza36

Rimas, Luís Vaz de Camões. pptx
Rimas, Luís Vaz de Camões.          pptxRimas, Luís Vaz de Camões.          pptx
Rimas, Luís Vaz de Camões. pptx
TomasSousa7

Aula história , caracteristicas e esteriótipos em relação a DANÇA DE SALAO.pptx
Aula história , caracteristicas e esteriótipos em relação a DANÇA DE SALAO.pptxAula história , caracteristicas e esteriótipos em relação a DANÇA DE SALAO.pptx
Aula história , caracteristicas e esteriótipos em relação a DANÇA DE SALAO.pptx
edivirgesribeiro1

759-fortaleza-resultado-definitivo-prova-objetiva-2024-05-28.pdf
759-fortaleza-resultado-definitivo-prova-objetiva-2024-05-28.pdf759-fortaleza-resultado-definitivo-prova-objetiva-2024-05-28.pdf
759-fortaleza-resultado-definitivo-prova-objetiva-2024-05-28.pdf
MessiasMarianoG

CRONOGRAMA - PSC 2° ETAPA 2024.pptx (1).pdf
CRONOGRAMA - PSC 2° ETAPA 2024.pptx (1).pdfCRONOGRAMA - PSC 2° ETAPA 2024.pptx (1).pdf
CRONOGRAMA - PSC 2° ETAPA 2024.pptx (1).pdf
soaresdesouzaamanda8

Leis de Mendel - as ervilhas e a maneira simples de entender.ppt
Leis de Mendel - as ervilhas e a maneira simples de entender.pptLeis de Mendel - as ervilhas e a maneira simples de entender.ppt
Leis de Mendel - as ervilhas e a maneira simples de entender.ppt
PatriciaZanoli


Último (20)

Folheto | Centro de Informação Europeia Jacques Delors (junho/2024)
Folheto | Centro de Informação Europeia Jacques Delors (junho/2024)Folheto | Centro de Informação Europeia Jacques Delors (junho/2024)
Folheto | Centro de Informação Europeia Jacques Delors (junho/2024)

Livro: Pedagogia do Oprimido - Paulo Freire
Livro: Pedagogia do Oprimido - Paulo FreireLivro: Pedagogia do Oprimido - Paulo Freire
Livro: Pedagogia do Oprimido - Paulo Freire

Aula 1 do livro de Ciências do aluno - sons
Aula 1 do livro de Ciências do aluno - sonsAula 1 do livro de Ciências do aluno - sons
Aula 1 do livro de Ciências do aluno - sons

GÊNERO TEXTUAL - POEMA.pptx
GÊNERO      TEXTUAL     -     POEMA.pptxGÊNERO      TEXTUAL     -     POEMA.pptx
GÊNERO TEXTUAL - POEMA.pptx

atividade 8º ano entrevista - com tirinha
atividade 8º ano entrevista - com tirinhaatividade 8º ano entrevista - com tirinha
atividade 8º ano entrevista - com tirinha

O que é um Ménage a Trois Contemporâneo .pdf
O que é um Ménage a Trois Contemporâneo .pdfO que é um Ménage a Trois Contemporâneo .pdf
O que é um Ménage a Trois Contemporâneo .pdf

Atividades de Inglês e Espanhol para Imprimir - Alfabetinho
Atividades de Inglês e Espanhol para Imprimir - AlfabetinhoAtividades de Inglês e Espanhol para Imprimir - Alfabetinho
Atividades de Inglês e Espanhol para Imprimir - Alfabetinho

UFCD_10949_Lojas e-commerce no-code_índice.pdf
UFCD_10949_Lojas e-commerce no-code_índice.pdfUFCD_10949_Lojas e-commerce no-code_índice.pdf
UFCD_10949_Lojas e-commerce no-code_índice.pdf

Sinais de pontuação
Sinais de pontuaçãoSinais de pontuação
Sinais de pontuação

cronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdfcronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdf

Atividade de reforço de matemática 2º ano
Atividade de reforço de matemática 2º anoAtividade de reforço de matemática 2º ano
Atividade de reforço de matemática 2º ano

Funções e Progressões - Livro completo prisma
Funções e Progressões - Livro completo prismaFunções e Progressões - Livro completo prisma
Funções e Progressões - Livro completo prisma

Fernão Lopes. pptx
Fernão Lopes.                       pptxFernão Lopes.                       pptx
Fernão Lopes. pptx

Treinamento NR 38 - CORPO PRINCIPAL da NORMA.pptx
Treinamento NR 38 - CORPO PRINCIPAL da NORMA.pptxTreinamento NR 38 - CORPO PRINCIPAL da NORMA.pptx
Treinamento NR 38 - CORPO PRINCIPAL da NORMA.pptx

Educação trabalho HQ em sala de aula uma excelente ideia
Educação  trabalho HQ em sala de aula uma excelente  ideiaEducação  trabalho HQ em sala de aula uma excelente  ideia
Educação trabalho HQ em sala de aula uma excelente ideia

Rimas, Luís Vaz de Camões. pptx
Rimas, Luís Vaz de Camões.          pptxRimas, Luís Vaz de Camões.          pptx
Rimas, Luís Vaz de Camões. pptx

Aula história , caracteristicas e esteriótipos em relação a DANÇA DE SALAO.pptx
Aula história , caracteristicas e esteriótipos em relação a DANÇA DE SALAO.pptxAula história , caracteristicas e esteriótipos em relação a DANÇA DE SALAO.pptx
Aula história , caracteristicas e esteriótipos em relação a DANÇA DE SALAO.pptx

759-fortaleza-resultado-definitivo-prova-objetiva-2024-05-28.pdf
759-fortaleza-resultado-definitivo-prova-objetiva-2024-05-28.pdf759-fortaleza-resultado-definitivo-prova-objetiva-2024-05-28.pdf
759-fortaleza-resultado-definitivo-prova-objetiva-2024-05-28.pdf

CRONOGRAMA - PSC 2° ETAPA 2024.pptx (1).pdf
CRONOGRAMA - PSC 2° ETAPA 2024.pptx (1).pdfCRONOGRAMA - PSC 2° ETAPA 2024.pptx (1).pdf
CRONOGRAMA - PSC 2° ETAPA 2024.pptx (1).pdf

Leis de Mendel - as ervilhas e a maneira simples de entender.ppt
Leis de Mendel - as ervilhas e a maneira simples de entender.pptLeis de Mendel - as ervilhas e a maneira simples de entender.ppt
Leis de Mendel - as ervilhas e a maneira simples de entender.ppt


Simulado 744415 2014-07-28 21-52_47

  • 1. 1. 2. 3. 4. Simulado Criado em 28/07/2014 às 21:52:47 Matéria(s)/Assunto(s): Transmissão O chaveamento de uma linha de transmissão em vazio é equivalente a uma manobra de banco de capacitores, porém há diferenças nas relações entre tensões e entre correntes nas duas situações. Acerca desse assunto, julgue o item abaixo. Entre os fatores que influenciam as sobretensões de energização e abertura de linhas a vazio se incluem o comprimento da linha, as condições de aterramento da rede e a tensão pré-manobra. C) Certo E) Errado Fonte: CESPE / 2013 / Departamento de Polícia Federal / Perito Criminal Federal / Questão:81 A escolha de um nível adequado de tensão para a transmissão de energia elétrica deve contemplar aspectos técnicos e econômicos de projeto. Com relação a esse assunto, julgue os itens seguintes. No caso da transmissão de um valor fixo de potência entre dois pontos de uma linha de transmissão, um nível de tensão nominal maior irá requerer menor corrente nominal e, consequentemente, nessas condições, será necessário um condutor de menor diâmetro. C) Certo E) Errado Fonte: CESPE / 2013 / Departamento de Polícia Federal / Perito Criminal Federal / Questão:82 No projeto do sistema de transmissão, deverão ser contemplados custos fixos e operacionais. As perdas associadas ao sistema de transmissão fazem parte dos custos fixos, já os dispêndios relacionados a condutores, isoladores e faixa de passagem estão associados aos custos operacionais. C) Certo E) Errado Fonte: CESPE / 2013 / Departamento de Polícia Federal / Perito Criminal Federal / Questão:83 Julgue os próximos itens, relativos a linhas de transmissão de sistemas de energia elétrica. A função dos isoladores em uma linha de transmissão é exclusivamente mecânica: sustentar os condutores nas linhas de transmissão. C) Certo E) Errado rotadosconcursos.com.br 1 de 12
  • 2. 5. 6. 7. 8. 9. Fonte: CESPE / 2013 / Departamento de Polícia Federal / Perito Criminal Federal / Questão:84 Nas linhas de transmissão de energia em alta tensão, utilizam-se cabos condutores obtidos pelo encordoamento de fios, em geral, de alumínio. A escolha por condutores com essas características justifica-se pelo fato de esses condutores apresentarem menores reatâncias indutivas que os condutores sólidos de mesmo diâmetro e comprimento, entre outros fatores. C) Certo E) Errado Fonte: CESPE / 2013 / Departamento de Polícia Federal / Perito Criminal Federal / Questão:85 Um sistema opera com um transmissor casado a uma linha de transmissão bifilar sem perdas conectada a um sistema radiante. A potência refletida é igual a 4% da potência emitida pelo transmissor ao sistema radiante. Considerando essas informações, assinale a opção correta. A) O módulo do valor do coeficiente de reflexão de tensão é igual a 0,4. B) A potência refletida representa as perdas ôhmicas do sistema. C) Se o valor máximo de tensão na linha for igual a 30 V, o valor mínimo de tensão na linha será igual a 20 V. D) O valor do coeficiente de onda estacionária é igual a 0,04. E) A perda de retorno é de 7 dBabaixo. Fonte: CESPE / 2013 / Tribunal Regional do Trabalho / 8ª Região / Analista Judiciário - Área Apoio Especializado - Especialidade: Engenharia Elétrica / Questão:6 No que se refere a enlaces de rádio digital na faixa de micro-ondas terrestres, julgue os itens a seguir. As técnicas de correção de erro, como o FEC (forward error correction), podem ser eliminadas em enlaces de longa distância, dado o alto ganho das antenas. C) Certo E) Errado Fonte: CESPE / 2013 / Telecomunicações Brasileiras S.A. / Técnico em Gestão de Telecomunicações - Área Assistente Técnico / Questão:106 Ao se projetar um enlace, devem ser consideradas as condições de visibilidade entre transmissor e receptor e a curvatura da Terra, bem como deve ser utilizado um fator de correção típico K de 4/3, correspondente a um gradiente de refratividade negativo. C) Certo E) Errado Fonte: CESPE / 2013 / Telecomunicações Brasileiras S.A. / Técnico em Gestão de Telecomunicações - Área Assistente Técnico / Questão:107 Em virtude de propiciarem maior eficiência espectral, as constelações QAM de ordem alta de modulação são comumente utilizadas em enlaces de alta capacidade de transmissão. C) Certo E) Errado Fonte: CESPE / 2013 / Telecomunicações Brasileiras S.A. / Técnico em Gestão de Telecomunicações - Área Assistente Técnico / Questão:108 rotadosconcursos.com.br 2 de 12
  • 3. 10. 11. 12. 13. 14. C) Certo E) Errado Fonte: CESPE / 2013 / Telecomunicações Brasileiras S.A. / Técnico em Gestão de Telecomunicações - Área Assistente Técnico / Questão:109 Em transmissão de potência CC, a ondulação na saída do conversor poderá ser consideravelmente reduzida utilizando-se um conversor de doze pulsos. Um conversor com esse número de pulsos poderá ser obtido pela A) conexão de uma ponte de seis pulsos cuja entrada está ligada a um transformador trifásico ligado em estrela e a um transformador ligado em triângulo, ambos em paralelo. B) retificação da tensão resultante da conexão em série de doze tiristores. C) conexão em paralelo de doze diodos. D) conexão em paralelo de capacitores e resistores aos terminais de uma ponte de seis pulsos. E) conexão de duas pontes de seis pulsos ligadas em série ou paralelo. Fonte: CESPE / 2012 / Tribunal de Justiça / Analista Judiciário - Área Engenharia Eletricista / Questão:29 Acerca dos requisitos elétricos considerados para o dimensionamento de linhas de transmissão que integram a rede básica do SIN, julgue os itens subsequentes. Para o dimensionamento dos isoladores de uma linha de transmissão, deve- se contemplar, entre outros fatores, a tensão máxima operativa e o balanço da cadeia de isoladores sob ação de vento crítico, cujo período de retorno mínimo previsto é estabelecido com base em norma pertinente. C) Certo E) Errado Fonte: CESPE / 2012 / Ministério do Planejamento Orçamento e Gestão / Analista de Infraestrutura - Área III / Questão:110 Na operação em regime de longa duração, é admitida distância do condutor fase ao solo de até 50% da distância mínima de segurança da linha de transmissão operando durante condições normais. C) Certo E) Errado Fonte: CESPE / 2012 / Ministério do Planejamento Orçamento e Gestão / Analista de Infraestrutura - Área III / Questão:111 Com referência à transmissão de sinais de áudio e vídeo via satélite, julgue os itens subsequentes. Embora usem o espaço livre como canal, as transmissões via satélite não rotadosconcursos.com.br 3 de 12
  • 4. 15. 16. 17. 18. 19. são afetadas por chuvas, em razão de as frequências dessas transmissões serem muito altas. C) Certo E) Errado Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico em Operações de Empresa de Comunicação Pública - Área Sistemas / Questão:104 A distribuição de sinais de TV via satélite utiliza, geralmente, satélites geoestacionários localizados sobre a linha do equador em uma altura de, aproximadamente, 36.000 km em relação à superfície terrestre. C) Certo E) Errado Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico em Operações de Empresa de Comunicação Pública - Área Sistemas / Questão:105 Utilizando-se as novas técnicas de comunicação via satélite, como o DVB-S2, é possível diminuir quase completamente o atraso (delay) inerente a esse tipo de comunicação, tornando-o imperceptível para o telespectador mesmo em transmissões ao vivo bidirecionais. C) Certo E) Errado Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico em Operações de Empresa de Comunicação Pública - Área Sistemas / Questão:107 Julgue os itens que se seguem, acerca de radioenlaces de microondas. Quanto maior for a frequência de transmissão do enlace, maior será a atenuação durante a propagação do sinal. C) Certo E) Errado Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico em Operações de Empresa de Comunicação Pública - Área Sistemas / Questão:114 Julgue os itens a seguir, relativos aos conceitos de dispositivos e comunicação óptica. As fibras ópticas têm, em relação aos meios de transmissão tradicionais, a vantagem de suportar altas taxas de transmissão de dados, com baixa atenuação. C) Certo E) Errado Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico de Produção de Empresa Pública - Área Manutenção de TV / Questão:97 Julgue os próximos itens, referentes a princípios de comunicação de dados. Baud, bps e hertz (Hz) são unidades de medida de velocidade de transmissão de dados, isto é, da quantidade de dados transmitida por unidade de tempo, em um sistema de transmissão digital. C) Certo E) Errado Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico de Produção de Empresa Pública - Área Manutenção de TV / Questão:102 Um ouvinte assíduo de determinada emissora em FM, pelos meios adequados, enviou uma mensagem para a emissora, queixando-se da qualidade sonora da programação, reclamando que o áudio estaria chegando ao seu receptor com rotadosconcursos.com.br 4 de 12
  • 5. 20. 21. 22. 23. o que, na prática, é conhecido como distorção do tipo ​chiado​ nos agudos. Tendo como referência a situação acima, e considerando que o aparelho de recepção do ouvinte funcione apropriadamente para a recepção de sinais de outras emissoras, julgue os próximos itens. Antes de proceder à verificação dos equipamentos ligados ao transmissor, é recomendável que se constate a ocorrência do ​chiado​ mencionado pelo ouvinte, sintonizando o sinal da emissora em diversos locais de recepção. C) Certo E) Errado Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico de Produção de Empresa Pública - Área Manutenção de Rádio / Questão:107 Se os equipamentos que compõem o conjunto de transmissão estiverem em um ambiente com ar condicionado, é correto inferir que os conectores de entrada e saída desses equipamentos estarão imunes a problemas de mau contato por corrosão. C) Certo E) Errado Fonte: CESPE / 2011 / Empresa Brasileira de Comunicação / Técnico de Produção de Empresa Pública - Área Manutenção de Rádio / Questão:110 Julgue os itens de 81 a 86, acerca de transmissão digital e analógica de sinais. Se uma fibra óptica com perda de transmissão de 1,5 dB/km for utilizada em uma conexão com comprimento de 4 km, então o sinal no receptor terá potência com valor 6 vezes menor que a potência transmitida. C) Certo E) Errado Fonte: CESPE / 2011 / Tribunal de Justiça / Analista Judiciário - Área Apoio Especializado - Especialidade: Técnico em Telecomunicações / Questão:85 A figura acima mostra o espectro de um sinal digital modulado, observado em um analisador de espectro. O eixo horizontal do gráfico representa a frequência, e o eixo vertical representa a densidade espectral de potência relativa do sinal, em dB/Hz. Considerando essa figura, julgue os itens a seguir. No esquema mencionado, são transmitidos 4 bits a cada símbolo de modulação. C) Certo E) Errado Fonte: CESPE / 2011 / Tribunal de Justiça / Analista Judiciário - Área Apoio Especializado - Especialidade: Técnico em Telecomunicações / Questão:87 Considere que uma carga em triângulo esteja conectada a uma rede elétrica trifásica com tensões equilibradas. Com relação a esse assunto, julgue os itens rotadosconcursos.com.br 5 de 12
  • 6. 24. 25. 26. 27. 28. a seguir. Caso a carga seja também equilibrada, é correto afirmar que a sua corrente de linha tem magnitude superior à da corrente de fase. C) Certo E) Errado Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:55 Suponha que cada fase da carga seja constituída por uma impedância com valor finito diferente de zero. Como a rede elétrica é equilibrada, é correto afirmar que, independentemente do valor das impedâncias, as correntes de fase nessa carga serão equilibradas. C) Certo E) Errado Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:56 Alguns equipamentos elétricos desempenham papel fundamental durante intervalos de tempo desprezíveis em comparação ao tempo em que a rede elétrica mantém-se operando. Com relação a esses assuntos, julgue os próximos itens. Um curto-circuito é um exemplo de perturbação que ocorre na rede elétrica. Em geral, a sua duração é comparável ao intervalo de uma sobrecarga no maior transformador de potência da rede submetida ao curto-circuito. C) Certo E) Errado Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:65 A respeito de geração, transmissão e distribuição de energia elétrica em um sistema elétrico de potência em CA, julgue os itens seguintes. No sistema de transmissão, as linhas de transmissão são importantes equipamentos que possibilitam a transmissão da energia elétrica desde os centros de geração até os sistemas de distribuição. Nesse sistema de transmissão, as subestações desempenham papel relevante, permitindo a elevação ou o abaixamento de tensão. C) Certo E) Errado Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:67 Em um enlace de comunicação por fibra óptica, utiliza-se um diodo laser de comprimento de onda igual a 500 nm e potência de onda contínua (CW) igual a 5 mW. O feixe laser é acoplado a uma fibra óptica circular de índice degrau, com abertura numérica NA = 0,21 e atenuação de potência Ad = 1,249 dB/km para uma frequência de operação de 600 THz. Considerando essas informações, julgue os itens que se seguem. C) Certo E) Errado Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:78 rotadosconcursos.com.br 6 de 12
  • 7. 29. 30. 31. C) Certo E) Errado Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:79 Considerando uma relação SNR de 12 dB, o número de erros esperados em uma mensagem de 100 Mbits será superior a 100. C) Certo E) Errado Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:82 Para um sinal com pico de tensão de 100 mV (sem ruído) recebido, o valor root mean square (RMS) máximo do ruído, correspondente a uma probabilidade de erro de 10​8 erros/bit, considerando 100,65 = 4,467, será inferior a 25 mV RMS. C) Certo E) Errado Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:83 rotadosconcursos.com.br 7 de 12
  • 8. 32. 33. A mensagem binária 10100111, representada pelos níveis de sinal mostrados na figura A acima, será transmitida. Para essa finalidade, são projetados circuitos digitais para separar os bits em grupos de dois, na medida em que eles chegam em série do computador, sendo alocado, para cada par, um entre quatro níveis de tensão possíveis. Assim, aos pares binários (00), (01), (10) e (11) são atribuídas as tensões 0 V, 1 V, 2 V e 3 V, respectivamente. Dessa forma, para enviar a mensagem binária 10100111, o sistema quaternário desenvolvido deve transmitir 2 V, 2 V, 1 V e 3 V, conforme ilustrado na figura B acima. Com base nessas informações, julgue os itens seguintes. A taxa de transferência e a taxa de baud da transmissão quaternária correspondem, respectivamente, ao dobro da taxa de transferência e ao dobro da taxa de baud da transmissão binária. C) Certo E) Errado Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:84 A taxa de relógio (clock) do computador necessária para transmissão binária é a metade da taxa de relógio do computador para transmissão quaternária. C) Certo E) Errado Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:85 rotadosconcursos.com.br 8 de 12
  • 9. 34. 35. 36. 37. 38. O tamanho mínimo do buffer do nó deve ser de 6 pacotes. C) Certo E) Errado Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:86 O tempo de atraso médio do nó equivale a 2 s. C) Certo E) Errado Fonte: CESPE / 2010 / Tribunal Regional Eleitoral / Bahia / Técnico Judicário - Área Administrativa - Especialidade: Eletricidade / Questão:87 A respeito de subestações de energia elétrica e de linhas de transmissão, julgue os itens que se seguem. Sobretensões de manobra resultantes de chaveamentos no sistema elétrico são caracterizadas por uma frente de onda com duração de alguns microssegundos a poucas dezenas de microssegundos. C) Certo E) Errado Fonte: CESPE / 2010 / Agência Nacional de Energia Elétrica / Especialista em Regulação de Serviços Públicos de Energia / Questão:96 Com relação à rede básica de energia elétrica, julgue os itens seguintes. As linhas de transmissão com tensão superior a 230 kV e os transformadores com tensão primária superior a 230 kV e tensões secundária e terciária inferiores a 230 kV, bem como as respectivas conexões e demais equipamentos ligados ao terciário, integram a rede básica de energia elétrica do SIN. C) Certo E) Errado Fonte: CESPE / 2010 / Agência Nacional de Energia Elétrica / Especialista em Regulação de Serviços Públicos de Energia / Questão:101 A qualidade do serviço público de transmissão de energia elétrica é medida com base na disponibilidade e na capacidade plena das funções de transmissão, sendo estas consideradas indisponíveis quando ocorrer qualquer desligamento, programado ou não, ou atraso na entrada em operação. C) Certo E) Errado rotadosconcursos.com.br 9 de 12
  • 10. 39. 40. 41. 42. 43. Fonte: CESPE / 2010 / Agência Nacional de Energia Elétrica / Especialista em Regulação de Serviços Públicos de Energia / Questão:102 A CCEE e o ONS definem, de comum acordo, a localização dos pontos de medição referentes às conexões com a rede básica e às usinas despachadas de forma centralizada, os quais serão utilizados para aferição da energia gerada e consumida pelos agentes do SIN. C) Certo E) Errado Fonte: CESPE / 2010 / Agência Nacional de Energia Elétrica / Especialista em Regulação de Serviços Públicos de Energia / Questão:103 As linhas de instruções a seguir constituem um trecho de um arquivo de entrada do software ATP (alternative transients program). Elas dizem respeito aos dados do modelo a parâmetros distribuídos constantes com a frequência de uma linha de transmissão trifásica de 230 kV, com 100 km de comprimento, localizada entre duas subestações de transmissão de energia elétrica denominadas SE1 e SE2. Nessas linhas de instruções, são informados os valores da resistência, da reatância indutiva e da susceptância capacitiva, por unidade de comprimento da linha de transmissão, relativos à frequência 60 Hz. Considerando que a formatação dos dados no arquivo de entrada do ATP esteja correta, julgue os itens a seguir. A impedância de sequência zero da linha de transmissão é igual a 9 + j52 C) Certo E) Errado Fonte: CESPE / 2009 / Empresa Bahiana de Águas e Saneamento / Analista de Saneamento - Área Engenharia Elétrica / Questão:60 A impedância de sequência positiva da linha de transmissão é igual a 38 + j109 C) Certo E) Errado Fonte: CESPE / 2009 / Empresa Bahiana de Águas e Saneamento / Analista de Saneamento - Área Engenharia Elétrica / Questão:61 A impedância de sequência negativa da linha de transmissão é igual a 38 + j109 C) Certo E) Errado Fonte: CESPE / 2009 / Empresa Bahiana de Águas e Saneamento / Analista de Saneamento - Área Engenharia Elétrica / Questão:62 Uma linha de transmissão é um circuito que consiste essencialmente de dois ou mais condutores paralelos usados para interconectar uma fonte de energia a uma carga. As linhas de transmissão são utilizadas para distribuição/transmissão de energia elétrica (baixas freqüências) e em telecomunicações (altas freqüências). A respeito desse assunto, julgue os seguintes itens. Pares trançados e cabos coaxiais usados em redes de computadores, como em uma ethernet, são exemplos de linhas de transmissão. rotadosconcursos.com.br 10 de 12
  • 11. 44. 45. 46. 47. 48. 49. C) Certo E) Errado Fonte: CESPE / 2008 / Secretaria de Estado de Gestão Administrativa / Perito Criminal - Área Engenharia Elétrica / Questão:109 Uma linha de transmissão é dita sem perdas se os seus condutores são supostos perfeitos, ou seja, têm permissividade dielétrica relativa inferior à unidade. Além disso, o meio dielétrico separando os condutores apresenta condutividade infinita. C) Certo E) Errado Fonte: CESPE / 2008 / Secretaria de Estado de Gestão Administrativa / Perito Criminal - Área Engenharia Elétrica / Questão:110 Considere que uma linha de transmissão sem perdas tenha impedância característica igual a 80 S e constante de fase igual a 4 rad/m a 100 MHz. Nesse caso, a capacitância por metro dessa linha é inferior a 250 pF/m. C) Certo E) Errado Fonte: CESPE / 2008 / Secretaria de Estado de Gestão Administrativa / Perito Criminal - Área Engenharia Elétrica / Questão:111 A carta de Smith, a qual pode ser utilizada para avaliação gráfica da impedância de uma linha de transmissão, aplica-se somente a linhas sem perdas. C) Certo E) Errado Fonte: CESPE / 2008 / Secretaria de Estado de Gestão Administrativa / Perito Criminal - Área Engenharia Elétrica / Questão:112 Linhas de transmissão CA em alta tensão permitem a transmissão e distribuição de energia elétrica. Em função disso, apresentam capacidade de transmissão, características e comprimentos diferentes. Considerando esse assunto, julgue os itens a seguir. Toda linha de transmissão é caracterizada por uma impedância de surto. Em geral, essa impedância não depende da reatância da linha, pois é função apenas do seu comprimento. C) Certo E) Errado Fonte: CESPE / 2008 / Prefeitura de Vitória / Engenheiro - Área Elétrica / Questão:86 As linhas de transmissão à freqüência industrial apresentam perdas ativas constantes, independentes do carregamento. C) Certo E) Errado Fonte: CESPE / 2008 / Prefeitura de Vitória / Engenheiro - Área Elétrica / Questão:87 Caso uma linha com tensão nominal superior a 230 kV e com comprimento igual a 200 km esteja operando a vazio, a tensão na extremidade sem carga terá valor sempre menor que a do lado onde a tensão está sendo aplicada. C) Certo E) Errado Fonte: CESPE / 2008 / Prefeitura de Vitória / Engenheiro - Área Elétrica / Questão:88 rotadosconcursos.com.br 11 de 12
  • 12. 50. Com base nas figuras e nas informações apresentadas, julgue os itens que se seguem. Após a eliminação da falta, o sistema volta a operar em regime permanente com ângulo igual a . C) Certo E) Errado Fonte: CESPE / 2008 / Prefeitura de Vitória / Engenheiro - Área Elétrica / Questão:118 Gabarito 1-c 2-c 3-e 4-e 5-e 6-c 7-e 8-c 9-c 10-c 11-e 12-c 13-e 14-e 15-c 16-e 17-c 18-c 19-e 20-c 21-e 22-e 23-e 24-c 25-e 26-e 27-c 28-e 29-c 30-e 31-c 32-e 33-c 34-c 35-e 36-e 37-e 38-c 39-c 40-e 41-e 42-e 43-c 44-e 45-c 46-e 47-e 48-e 49-e 50- e Atenção: Não deixe de lançar suas resposta no sistema. Só assim você conseguirá controlar as questões que já resolveu, mantendo o seu histórico, e atualizar suas estatísticas, permitindo que você acompanhe sua evolução nos gráficos de desempenho. rotadosconcursos.com.br 12 de 12
