1. Scanners
Manual Básico
Um guia prático e rápido
para conhecer o melhor
tipo de equipamento para
seus trabalhos.

2. Tipos de Scanners
Diferentes tipos de scanners funcionam de diferentes maneiras. Conheça as suas opções de scanner para que você
possa escolher o modelo certo.
Scanners de mesa: Os versáteis scanners de mesa podem digitalizar ambos, objetos planos e tridimensionais,
incluindo livros grossos e revistas. Os scanners de mesa funcionam como uma máquina de copiar. Coloque o item
que você deseja digitalizar sobre um painel de vidro e uma cabeça de digitalização captura a imagem. Procure
scanner de mesa de formato grande se deseja digitalizar documentos de tamanho ofício.
Exemplos de scanners de mesa
Scanners para slide, filme e transparência: Os scanners de mesa com adaptadores de negativo de slide ou
filme o ajudarão a inserir no seu PC seus antigos slides e a preservar seus antigos negativos de filmes antes que
eles se deteriorem. Alguns modelos disponíveis no mercado também podem digitalizar seus negativos de filme.
Scanner de filme e scanner de mesa com adaptador p/ negativos.

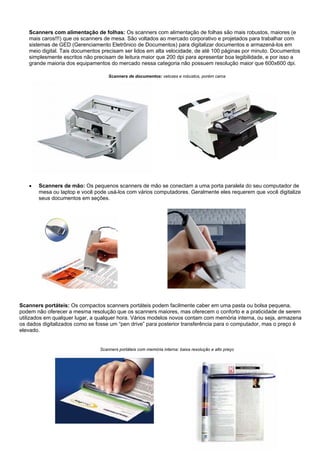

3. Scanners com alimentação de folhas: Os scanners com alimentação de folhas são mais robustos, maiores (e
mais caros!!!) que os scanners de mesa. São voltados ao mercado corporativo e projetados para trabalhar com
sistemas de GED (Gerenciamento Eletrônico de Documentos) para digitalizar documentos e armazená-los em
meio digital. Tais documentos precisam ser lidos em alta velocidade, de até 100 páginas por minuto. Documentos
simplesmente escritos não precisam de leitura maior que 200 dpi para apresentar boa legibilidade, e por isso a
grande maioria dos equipamentos do mercado nessa categoria não possuem resolução maior que 600x600 dpi.
Scanners de documentos: velozes e robustos, porém caros
• Scanners de mão: Os pequenos scanners de mão se conectam a uma porta paralela do seu computador de
mesa ou laptop e você pode usá-los com vários computadores. Geralmente eles requerem que você digitalize
seus documentos em seções.
Scanners portáteis: Os compactos scanners portáteis podem facilmente caber em uma pasta ou bolsa pequena,
podem não oferecer a mesma resolução que os scanners maiores, mas oferecem o conforto e a praticidade de serem
utilizados em qualquer lugar, a qualquer hora. Vários modelos novos contam com memória interna, ou seja, armazena
os dados digitalizados como se fosse um “pen drive” para posterior transferência para o computador, mas o preço é
elevado.
Scanners portáteis com memória interna: baixa resolução e alto preço

4. Scanners de tambor: Alguns profissionais gráficos preferem os scanners de tambor de última geração. Os
scanners de tambor rodam uma fonte original por sensores de tubo fotomultiplicadores (PMT) repetidamente e em
alta velocidade para atingir uma digitalização de qualidade.
Termos Técnicos dos Scanners
Saiba quais recursos técnicos procurar quando analisar listagens de itens de scanner.
Sensores de scanner
Os scanners têm um sensor interno que captura a luz refletida de uma imagem original e converte-a em informações
digitais que o seu computador entende.
• Dispositivo de carregamento acoplado (CCD): Os scanners CCD iluminam um documento original e usam
espelhos e lentes para refletir a luz em um vetor de sensores CCD, gerando uma imagem de excelente
qualidade e nitidez.
CCD

5. • Sensor de imagem por contato (CIS): Nos scanners CIS (ou CMOS - Complementary Metal-Oxide
Semiconductor), os sensores de imagem se posicionam diretamente sob o documento e capturam a luz
refletida diretamente nele. Os scanners CIS são mais compactos e mais duráveis que os scanners CCD.
CIS (CMOS)
Tubos Fotomultiplicadores (PMT): Os Tubos Fotomultiplicadores convertem a luz refletida no documento em
elétrons. Para um resultado com alta qualidade o documento gira repetidamente e em alta velocidade. Os Tubos
são usados em scanners de tambor são mais sofisticados que os sensores CCD e CIS.
Detecção de dupla alimentação
Exclusividade dos scanners de alta produção, consiste em detectar quando duas ou mais folhas são tracionadas para
dentro do scanner.
• Por detecção de comprimento – o equipamento entende que há dupla alimentação quando o comprimento
do documento alimentado excede àquele especificado antes do início do trabalho de digitalização, porém é
inútil quando se trabalha com documentos de tamanhos variados ao mesmo tempo. Neste sistema, a detecção
se dá por sensor Infra – Vermelho.
Sensor infra-vermelho
• Sistema Ultrasônico – Detecta a dupla alimentação através de sinais ultra-sônicos no momento da
alimentação dos documentos através de uma leitura 3D. Representa a tecnologia no estado da arte, com uma
porcentagem de eficiência próxima dos 100%.
Sensor ultrasônico

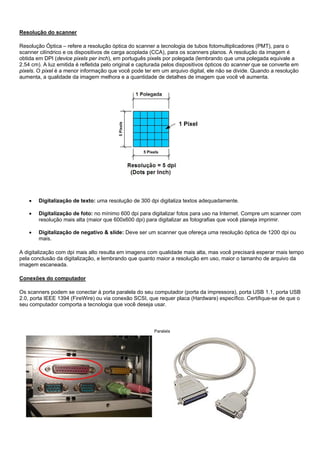

6. Resolução do scanner
Resolução Óptica – refere a resolução óptica do scanner a tecnologia de tubos fotomultiplicadores (PMT), para o
scanner cilíndrico e os dispositivos de carga acoplada (CCA), para os scanners planos. A resolução da imagem é
obtida em DPI (device pixels per inch), em português pixels por polegada (lembrando que uma polegada equivale a
2.54 cm). A luz emitida é refletida pelo original e capturada pelos dispositivos ópticos do scanner que se converte em
pixels. O pixel é a menor informação que você pode ter em um arquivo digital, ele não se divide. Quando a resolução
aumenta, a qualidade da imagem melhora e a quantidade de detalhes de imagem que você vê aumenta.
• Digitalização de texto: uma resolução de 300 dpi digitaliza textos adequadamente.
• Digitalização de foto: no mínimo 600 dpi para digitalizar fotos para uso na Internet. Compre um scanner com
resolução mais alta (maior que 600x600 dpi) para digitalizar as fotografias que você planeja imprimir.
• Digitalização de negativo & slide: Deve ser um scanner que ofereça uma resolução óptica de 1200 dpi ou
mais.
A digitalização com dpi mais alto resulta em imagens com qualidade mais alta, mas você precisará esperar mais tempo
pela conclusão da digitalização, e lembrando que quanto maior a resolução em uso, maior o tamanho de arquivo da
imagem escaneada.
Conexões do computador
Os scanners podem se conectar à porta paralela do seu computador (porta da impressora), porta USB 1.1, porta USB
2.0, porta IEEE 1394 (FireWire) ou via conexão SCSI, que requer placa (Hardware) específico. Certifique-se de que o
seu computador comporta a tecnologia que você deseja usar.
Paralela

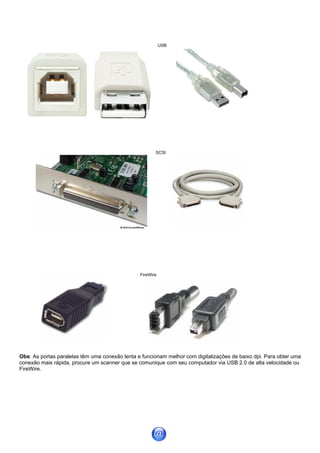

7. USB
SCSI
FireWire
Obs: As portas paralelas têm uma conexão lenta e funcionam melhor com digitalizações de baixo dpi. Para obter uma
conexão mais rápida, procure um scanner que se comunique com seu computador via USB 2.0 de alta velocidade ou
FireWire.
