O documento fornece diretrizes técnicas para andaimes suspensos de acordo com a NR-18, incluindo: 1) Exigir projeto e ART de fabricação e montagem; 2) Cabos de tração, bloqueio e guia devem ser ancorados corretamente; 3) Trabalhadores devem usar todos os EPIs necessários e estar presos à linha de vida com trava quedas.

1. 1
1
5,8
z

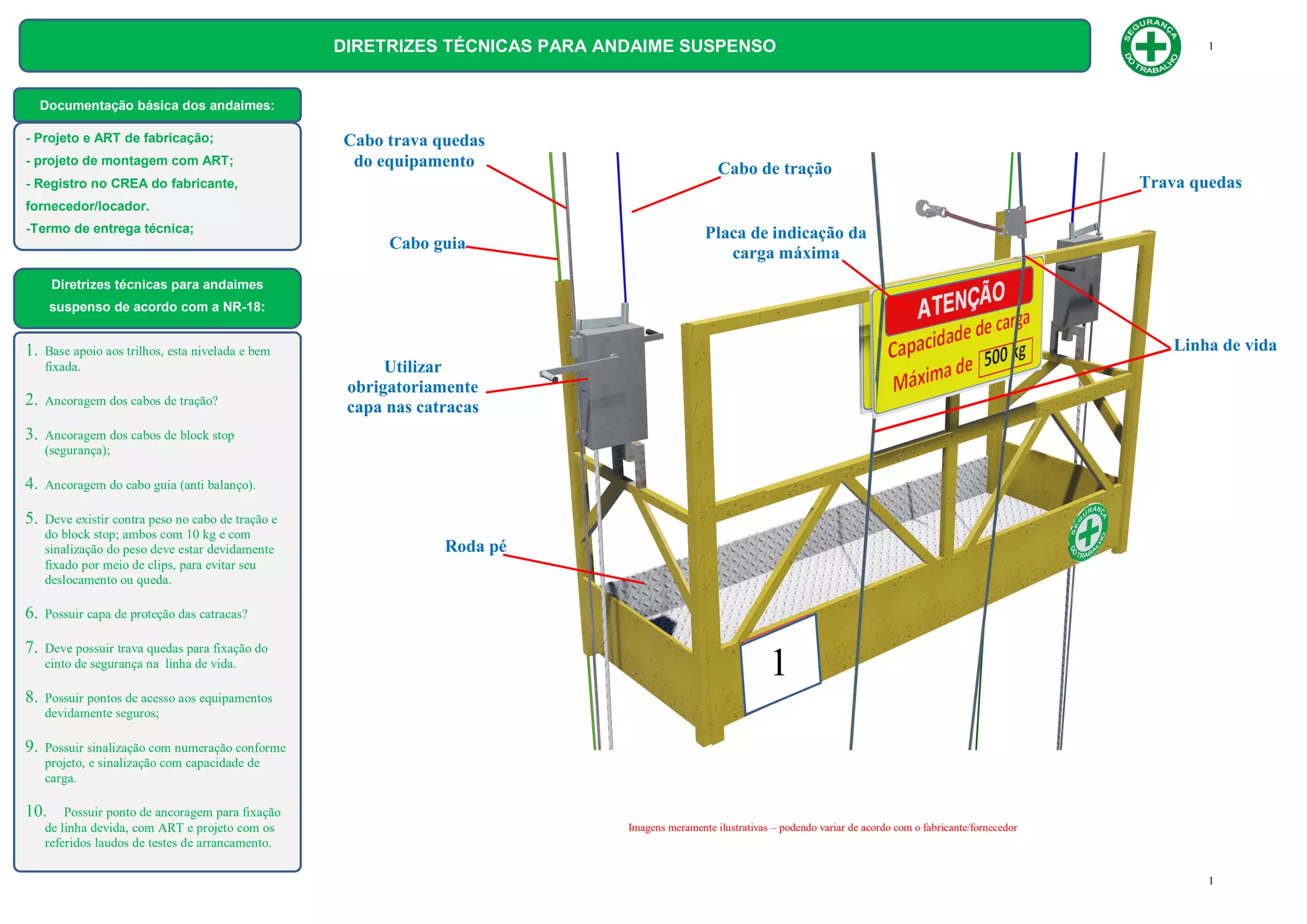

Cabo guia
Cabo de tração
Trava quedas
Linha de vida
Cabo trava quedas
do equipamento
Placa de indicação da
carga máxima
1
Documentação básica dos andaimes:
- Projeto e ART de fabricação;
- projeto de montagem com ART;
- Registro no CREA do fabricante,
fornecedor/locador.
-Termo de entrega técnica;
-Treinamento da equipe de trabalho.
Diretrizes técnicas para andaimes
suspenso de acordo com a NR-18:
1. Base apoio aos trilhos, esta nivelada e bem
fixada.
2. Ancoragem dos cabos de tração?
3. Ancoragem dos cabos de block stop
(segurança);
4. Ancoragem do cabo guia (anti balanço).
5. Deve existir contra peso no cabo de tração e
do block stop; ambos com 10 kg e com
sinalização do peso deve estar devidamente
fixado por meio de clips, para evitar seu
deslocamento ou queda.
6. Possuir capa de proteção das catracas?
7. Deve possuir trava quedas para fixação do
cinto de segurança na linha de vida.
8. Possuir pontos de acesso aos equipamentos
devidamente seguros;
9. Possuir sinalização com numeração conforme
projeto, e sinalização com capacidade de
carga.
10. Possuir ponto de ancoragem para fixação
de linha devida, com ART e projeto com os
referidos laudos de testes de arrancamento.
DIRETRIZES TÉCNICAS PARA ANDAIME SUSPENSO
Imagens meramente ilustrativas – podendo variar de acordo com o fabricante/fornecedor
Roda pé
Utilizar
obrigatoriamente
capa nas catracas

2. 2
2
 -Projeto e ART de montagem;
 -Devidamente sinalizado;
 -Catracas protegidas.
 -Trabalhador ancorado na
linha de vida, com trava quedas;
-trabalhador com uniforme e todos
os EPI’s necessários;
Diretrizes técnicas para andaimes
suspenso de acordo com a NR-18:
Ancoragem da linha devida
 A edificação já deve possuir ponto de ancoragem definitivo
ou temporário, para ancoragem especifica da corda de
linha devida.
 A corda de possuir proteção de cantos vivos, e deve ser
inspecionada diariamente, e antes da emissão da PT.
DIRETRIZES TÉCNICAS PARA ANDAIME SUSPENSO
Apoio e fixação os cabos de tração, block stop e cabos guia:
Proteção da corda Espera de ancoragem
Travamento dos cabo guia na laje inferior
Imagens meramente ilustrativas – podendo variar de acordo com o fabricante/fornecedor
Imagens meramente ilustrativas – podendo variar de acordo com o fabricante/fornecedor
Contrapeso dos cabos de tração e block
stop:
Estes cabos não podem ser removidos em
hipótese alguma sem autorização

3. 3
3
DIRETRIZES TÉCNICAS PARA ANDAIME SUSPENSO
O cesso ao balancim deve ser feito por pontos seguros Sempre fixar seu talabarte, no travas quedas antes de acessar o equipamentos.
 -O acesso deve ser feitos por pontos seguros que devem estar previstos no projeto;
 -A ancoragem pode ser realizada do seu talabarte no trava quedas, ou do trava quedas diretamente no seu cinto, antes de entrar, e só desconectar após estar dentro da edificação;
 -Os trabalhos só podem ser iniciados após a validação da AST, e emissão e autorização formal do técnico de segurança, por meio da PT (permissão de trabalho;
 -O trabalhador estar com uniforme completo e todos os EPI’s necessários:
1. Botina de segurança;
2. Cinto de segurança com talabarte Y com ABS;
3. Capacete com jugular;
4. Óculos de proteção;
5. Luvas apropriadas à atividade e de acordo com a análise de segurança da tarefa (AST);
6. Trava quedas em boas condições;
7. Corda completa para todo o trajeto de trabalho
Imagens meramente ilustrativas – podendo variar de acordo com o fabricante/fornecedor
Observações:
 Nunca acessar o equipamento antes de já estar devidamente fixado na linha de vida (trava quedas);
 Nunca utilizar nós para substituir a falta do trava quedas, sem trava quedas, não se pode trabalhar;
 Sua segurança depende do cumprimento das recomendações deste manual de diretrizes.
