1. Laboratório Cisco
Packet Tracer

2. PRÁTICA 1

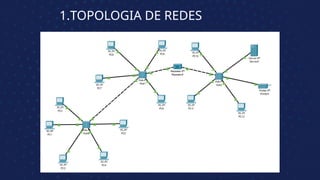

3. 1.TOPOLOGIA DE REDES

4. 2. PING ENTRE HOSTS

5. 3. Qual o tipo de cabeamento usado para conectar os HOSTs nos HUBs?
Cabos Copper Straight-Through / Cabo Ethernet Direto
4. Qual o tipo de cabeamento usado para interconectar os HUBs e
Repetidores?
Cabo Crossover
5. Quantos domínios de colisão existem nesta rede? Quantos domínios de
broadcast?
Nesta rede, existem três domínios de colisão, cada um associado a um hub. Há
apenas um domínio de broadcast, pois todos os dispositivos estão na mesma
rede.

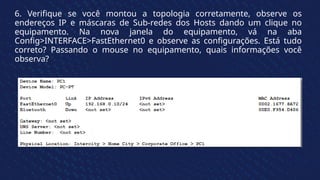

6. 6. Verifique se você montou a topologia corretamente, observe os
endereços IP e máscaras de Sub-redes dos Hosts dando um clique no
equipamento. Na nova janela do equipamento, vá na aba
Config>INTERFACE>FastEthernet0 e observe as configurações. Está tudo
correto? Passando o mouse no equipamento, quais informações você
observa?

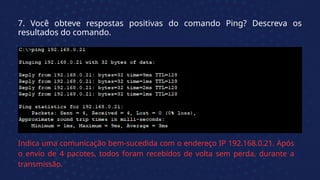

7. 7. Você obteve respostas positivas do comando Ping? Descreva os
resultados do comando.
Indica uma comunicação bem-sucedida com o endereço IP 192.168.0.21. Após
o envio de 4 pacotes, todos foram recebidos de volta sem perda, durante a
transmissão.

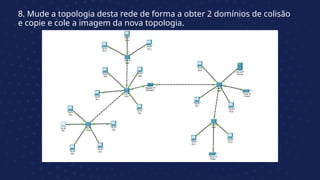

8. 8. Mude a topologia desta rede de forma a obter 2 domínios de colisão
e copie e cole a imagem da nova topologia.

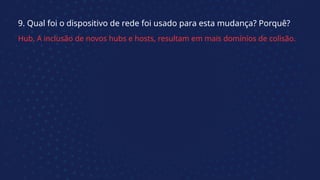

9. 9. Qual foi o dispositivo de rede foi usado para esta mudança? Porquê?
Hub. A inclusão de novos hubs e hosts, resultam em mais domínios de colisão.

10. 10. Mude a topologia desta rede de forma a obter 2 domínios de
Broadcast e copie e cole a imagem da nova topologia.

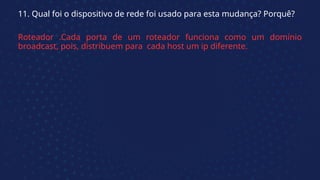

11. 11. Qual foi o dispositivo de rede foi usado para esta mudança? Porquê?
Roteador .Cada porta de um roteador funciona como um domínio
broadcast, pois, distribuem para cada host um ip diferente.

12. PRÁTICA 2

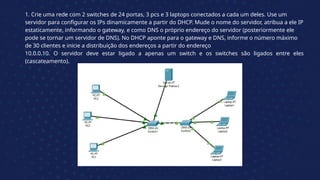

13. 1. Crie uma rede com 2 switches de 24 portas, 3 pcs e 3 laptops conectados a cada um deles. Use um
servidor para configurar os IPs dinamicamente a partir do DHCP. Mude o nome do servidor, atribua a ele IP
estaticamente, informando o gateway, e como DNS o próprio endereço do servidor (posteriormente ele
pode se tornar um servidor de DNS). No DHCP aponte para o gateway e DNS, informe o número máximo
de 30 clientes e inicie a distribuição dos endereços a partir do endereço
10.0.0.10. O servidor deve estar ligado a apenas um switch e os switches são ligados entre eles
(cascateamento).

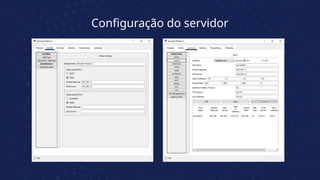

14. Configuração do servidor

15. 2. Teste as conexões entre eles usando ipconfig para ver o
endereço e use ping parapingar de uma máquina pra outra.

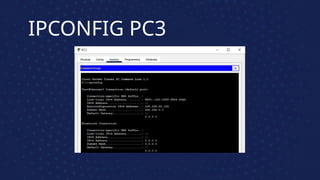

IPCONFIG PC1

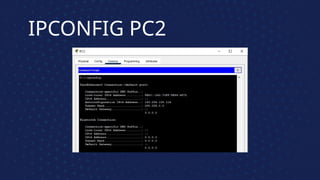

16. IPCONFIG PC2

17. IPCONFIG PC3

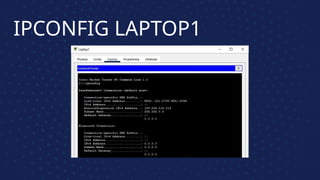

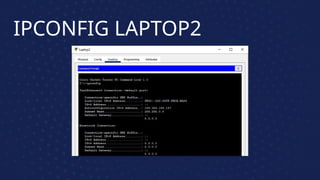

18. IPCONFIG LAPTOP1

19. IPCONFIG LAPTOP2

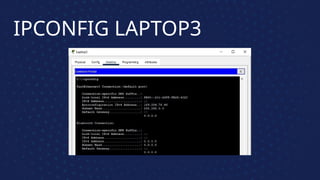

20. IPCONFIG LAPTOP3

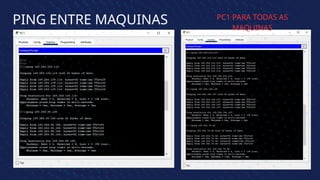

21. PING ENTRE MAQUINAS PC1 PARA TODAS AS
MAQUINAS

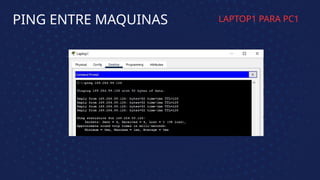

22. PING ENTRE MAQUINAS LAPTOP1 PARA PC1

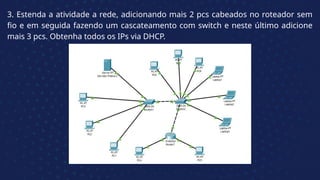

23. 3. Estenda a atividade a rede, adicionando mais 2 pcs cabeados no roteador sem
fio e em seguida fazendo um cascateamento com switch e neste último adicione
mais 3 pcs. Obtenha todos os IPs via DHCP.

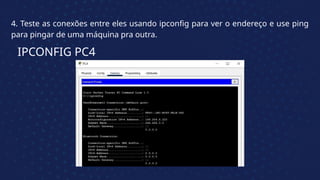

24. 4. Teste as conexões entre eles usando ipconfig para ver o endereço e use ping
para pingar de uma máquina pra outra.
IPCONFIG PC4

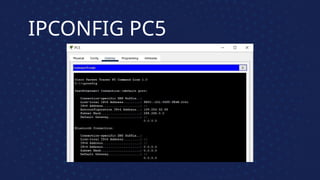

25. IPCONFIG PC5

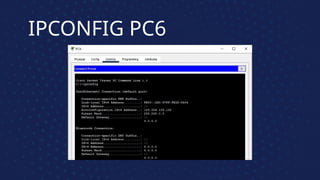

26. IPCONFIG PC6

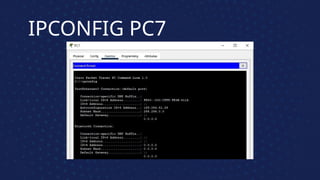

27. IPCONFIG PC7

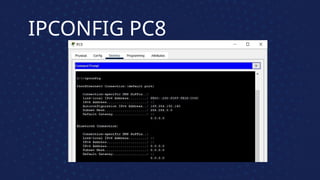

28. IPCONFIG PC8

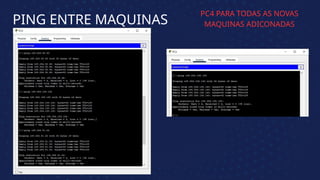

29. PING ENTRE MAQUINAS
PC4 PARA TODAS AS NOVAS
MAQUINAS ADICONADAS

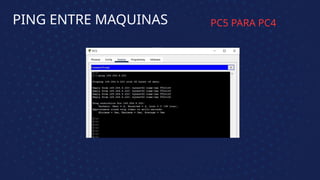

30. PING ENTRE MAQUINAS PC5 PARA PC4

31. PRÁTICA 3

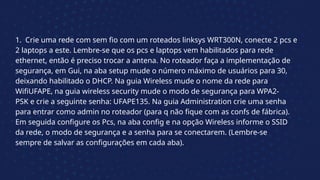

32. 1. Crie uma rede com sem fio com um roteados linksys WRT300N, conecte 2 pcs e
2 laptops a este. Lembre-se que os pcs e laptops vem habilitados para rede
ethernet, então é preciso trocar a antena. No roteador faça a implementação de
segurança, em Gui, na aba setup mude o número máximo de usuários para 30,
deixando habilitado o DHCP. Na guia Wireless mude o nome da rede para
WifiUFAPE, na guia wireless security mude o modo de segurança para WPA2-
PSK e crie a seguinte senha: UFAPE135. Na guia Administration crie uma senha
para entrar como admin no roteador (para q não fique com as confs de fábrica).
Em seguida configure os Pcs, na aba config e na opção Wireless informe o SSID
da rede, o modo de segurança e a senha para se conectarem. (Lembre-se
sempre de salvar as configurações em cada aba).

33. Rede sem fio

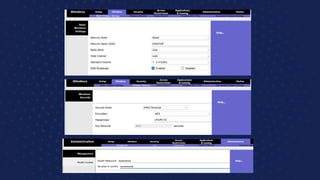

34. IMPLEMENTAÇÕES NA GUI

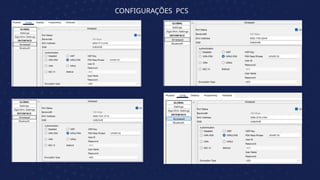

36. CONFIGURAÇÕES PCS

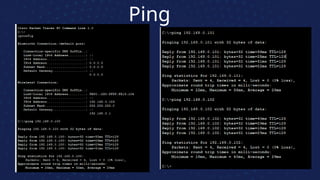

37. Ping

38. PRÁTICA 4

39. 1.Crie uma rede com 10 pcs e um switch de 24 portas. Em seguida nomeie a VLAN 1 de ADM e a
VLAN 2 de EDU. Os 5 primeiros pcs devem pertencer a VLAN1 e os 5 últimos devem pertencer a
VLAN2.

40. 2. Visualize as VLANs com o comando sh vlan, o que se observa?
Observa-se que a vlan 1 não teve seu name alterado, e permanece com o maior número de portas, mesmo
sendo destinadas as 5 primeiras. A VLAN 2/EDU, recebeu as 5 últimas Ports do Switch.

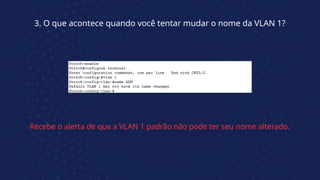

41. 3. O que acontece quando você tentar mudar o nome da VLAN 1?
Recebe o alerta de que a VLAN 1 padrão não pode ter seu nome alterado.

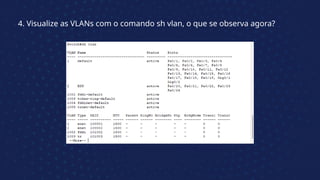

42. 4. Visualize as VLANs com o comando sh vlan, o que se observa agora?

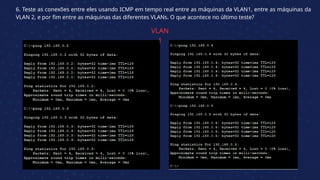

43. 6. Teste as conexões entre eles usando ICMP em tempo real entre as máquinas da VLAN1, entre as máquinas da
VLAN 2, e por fim entre as máquinas das diferentes VLANs. O que acontece no último teste?
VLAN
1

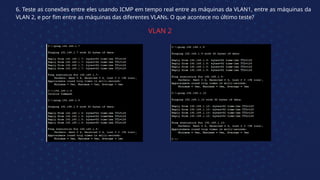

44. 6. Teste as conexões entre eles usando ICMP em tempo real entre as máquinas da VLAN1, entre as máquinas da
VLAN 2, e por fim entre as máquinas das diferentes VLANs. O que acontece no último teste?
VLAN 2

45. 6. Teste as conexões entre eles usando ICMP em tempo real entre as máquinas da VLAN1, entre as
máquinas da VLAN 2, e por fim entre as máquinas das diferentes VLANs. O que acontece no último
teste?

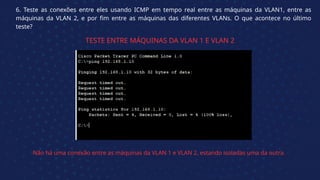

TESTE ENTRE MÁQUINAS DA VLAN 1 E VLAN 2
Não há uma conexão entre as máquinas da VLAN 1 e VLAN 2, estando isoladas uma da outra.

46. PRÁTICA 5

47. 1. Crie uma solução para uma empresa ao qual você foi contratado como
especialista de redes, considerando que esta empresa possui uma loja matriz
e duas filiais, as quais estão todas conectadas. Esta atividade é composta de
duas partes, uma teórica e outra prática. Para a parte prática, cada grupo
deverá fazer o projeto utilizando o software Cisco Packet Tracer. Para a parte
teórica o grupo deve apresentar as especificações da rede e comandos
usados para realizar as configurações e conexões estabelecidas, bem como
os custos da rede, tentando ao máximo se limitar apenas as informações que
realmente interessam e usando linguagem formal. (Todas as configurações
são de livre escolha – só que é preciso está tudo descrito).

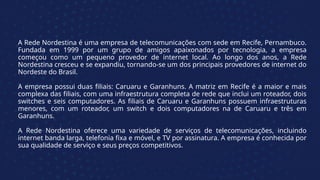

48. A Rede Nordestina é uma empresa de telecomunicações com sede em Recife, Pernambuco.
Fundada em 1999 por um grupo de amigos apaixonados por tecnologia, a empresa
começou como um pequeno provedor de internet local. Ao longo dos anos, a Rede
Nordestina cresceu e se expandiu, tornando-se um dos principais provedores de internet do
Nordeste do Brasil.
A empresa possui duas filiais: Caruaru e Garanhuns. A matriz em Recife é a maior e mais
complexa das filiais, com uma infraestrutura completa de rede que inclui um roteador, dois
switches e seis computadores. As filiais de Caruaru e Garanhuns possuem infraestruturas
menores, com um roteador, um switch e dois computadores na de Caruaru e três em
Garanhuns.
A Rede Nordestina oferece uma variedade de serviços de telecomunicações, incluindo
internet banda larga, telefonia fixa e móvel, e TV por assinatura. A empresa é conhecida por
sua qualidade de serviço e seus preços competitivos.

49. Topologia Geral
Corp
o
Corp
o
ARQUIVO PACKET TRACER

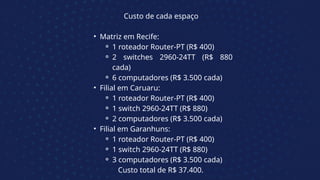

50. Custo de cada espaço
• Matriz em Recife:
⚬ 1 roteador Router-PT (R$ 400)
⚬ 2 switches 2960-24TT (R$ 880
cada)
⚬ 6 computadores (R$ 3.500 cada)
• Filial em Caruaru:
⚬ 1 roteador Router-PT (R$ 400)
⚬ 1 switch 2960-24TT (R$ 880)
⚬ 2 computadores (R$ 3.500 cada)
• Filial em Garanhuns:
⚬ 1 roteador Router-PT (R$ 400)
⚬ 1 switch 2960-24TT (R$ 880)
⚬ 3 computadores (R$ 3.500 cada)
Custo total de R$ 37.400.

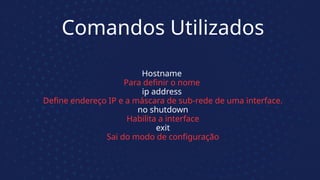

51. Comandos Utilizados
Hostname
Para definir o nome
ip address
Define endereço IP e a máscara de sub-rede de uma interface.
no shutdown
Habilita a interface
exit
Sai do modo de configuração
