Plataforma elevatória de Acessibilidade. Aqui tem desenhos técnicos e especificações sobre as plataformas Montele.

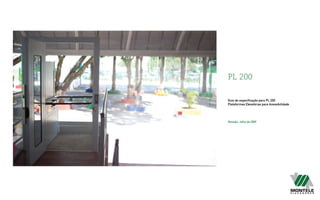

1. PL 200
Guia de especificação para PL 200
Plataformas Elevatórias para Acessibilidade
Revisão: Julho de 2009

2. PL 200
Plataforma de percurso vertical
Pioneira em Acessibilidade no Brasil, a Montele Elevadores lançou o primeiro equipamento destinado a pessoas
com e mobilidade reduzida em 1990.
Com mais de 2.000 instalações a linha PL200 pode ser vista em diversos estabelecimentos públicos como shopping
centers, bancos, instituições de ensino, teatros, cinemas, clínicas e outros centros de convívios em todos os estados
do país. Além da valorização do espaço, a escolha da PL200 garante o transporte mais confortável, unindo seguran-
ça e praticidade.
Con guração de Série Itens de Segurança Opcionais
•Desenvolvida conforme a norma NBR •Dispositivo de segurança anti-es- •Acabamento em Aço Inox.
15655-1. magamento.
•Opção de fornecimento do flap em
•Velocidade de 6 metros por minuto. •Acionamento: fuso de aço com rosca substituição do rebaixamento do piso.
Capacidade 275Kg. trapezoidal, com bucha seguidora de
segurança - elimina o risco de queda. •Plataformas cabinadas e panorâmi-
•Acionamento da plataforma por cas.
botões de pressão constante nos pavi- •AutoSafe (nobreak): resgata o fun -
mentos e joystick (alavanca) na cabina. cionamento da plataforma em caso
de queda de energia, levando a cabi-
•Homologada nas prefeituras do Rio na automaticamente para o primeiro
de Janeiro (GEM) e São Paulo (Contru). pavimento.
•Instalação elétrica simples, necessita •Proteção contra sobrecarga do motor.
apenas de uma rede trifásica 220/380v
e aterramento exclusivo. Instalação
elétrica bifásica sob consulta.
•Acabamento em pintura eletrostática
(branco, cinza ou preto).

3. ÚLTIMO PÉ DIREITO
MÍNIMO = 212
PORTÃO 2º PISO
ACESSO
Características Gerais
200
A linha PL200 é uma solução para o transporte vertical de passageiros com mo-
bilidade reduzida em percusos de até 4m de altura. As Plataformas podem ser NÍVEL PARADA 2º ANDAR
con guradas para uso restrito ou público e apresentam requisitos para ambien--
tes fechados e abertos, de acordo com as informações técnicas disponíveis nas
próximas páginas.
ALTURA DA COLUNA
Portão inferior Portão superior
•Com 1,10m de altura para plataformas com •Com altura mínima de 1,10m para
percurso até 1m. plataformas com percurso até 2m.
PERCURSO
•Com 2m de altura para plataformas com •Com 2m de altura para platafor-
percurso acima de 1m. mas com percurso acima de 2m. ACESSO
PORTÃO 1º PISO
VÃO DO PORTÃO
212
200
DEVERÁ SER INSTALADO PRÓXIMO A PLATAFORMA
UM DISJUNTOR TRIFÁSICO
45
NÍVEL PARADA 1º ANDAR
10
B

4. INSTRUÇÕES PARA
REBAIXAMENTO
Para percursos de até
2m, a Montele fornece
o ap, que substitui o
rebaixamento do piso e
120 rampa.
(INDICADO)
RAMPA
+000
i=8.33% +010
+000 (MÍNIMA)
10
B
B
PLATAFORMA COM REBAIXO NO PISO PLATAFORMA COM ACESSO POR RAMPA
PERCURSO FECHADO PERCURSO FECHADO
Para o acesso a plataforma em caso de impossibilidade de
Rebaixo de 10cm do nível +000, para que o usuário tenha rebaixo deverá ser construída uma rampa com inclinação
acesso a plataforma no mesmo nível do piso. mínima de 8.33%.

5. PLATAFORMA COM
PERCURSO FECHADO
FECHAMENTO DE SEGURANÇA
INSTALADO PELO CLIENTE
PORTÃO
2° PISO
PORTÃO
2° PISO
•O enclausuramento é
necessário quando há
transposição de laje ou
mezanino.
AC •Também é necessário
ESS AC
O ESS para as plataformas pú-
O blicas com percurso su-
NÍVEL PARADA 2º ANDAR
NÍVEL PARADA 2º ANDAR perior a 2m.
PORTÃO
1º PISO PORTÃO
1º PISO
AC AC
E SS E
O SS
O
NÍVEL PARADA 1º ANDAR NÍVEL PARADA 2º ANDAR
PLATAFORMA PERCURSO FECHADO EM CAIXA DE ALVENARIA PLATAFORMA PERCURSO FECHADO COM ENCLAUSURAMENTO
PARA PERCURSOS ACIMA DE 2m PARA PERCURSOS ACIMA DE 2m

6. PLATAFORMA NÃO
ENCLAUSURADA
COLUNA DA PLATAFORMA
PAREDE EXISTENTE
CURSOR DO FLAP
PORTÃO
2° PISO
COLUNA DA
PLATAFORMA
PORTA
2º PISO
•Plataformas para uso público
até 2m, e plataformas de uso
restrito, desde que não passe
NÍVEL PARADA 2º ANDAR por laje.
BOTOEIRA
NÍVEL PARADA 2º ANDAR
PORTÃO
1° PISO
NÍVEL PARADA 1º ANDAR
FECHAMENTO DE
SEGURANÇA
INSTALADO PELO
FECHAMENTO DE SEGURANÇA NÍVEL PARADA 1º ANDAR CLIENTE
INSTALADO PELO CLIENTE
FLAP
PLATAFORMA NÃO ENCLAUSURADA PLATAFORMA NÃO ENCLAUSURADA
SEM REBAIXO NO PISO E FLAP NA 1 PARADA COM REBAIXO NO PISO E PORTÕES
PARA PERCURSO ATÉ 2m PARA PERCURSO ATÉ 2m

7. ACESSO PELO ACESSO POR LADOS
MESMO LADO OPOSTOS
PLATAFORMA ACESSO MESMO LADO PLATAFORMA ACESSO LADOS OPOSTOS
COLUNA DIREITA COLUNA DIREITA
A A
PORTÃO
D
C
PLATAFORMA
PLATAFORMA
COLUNA DA
B
PLATAFORMA ACESSO MESMO LADO PLATAFORMA ACESSO LADOS OPOSTOS
PLATAFORMA
PLATAFORMA
COLUNA DA
COLUNA ESQUERDA COLUNA ESQUERDA
B
A
C
A
C
PORTÃO
D
PORTÃO
D
PORTÃO
D
PLATAFORMA
PLATAFORMA
COLUNA DA
C
B
PLATAFORMA
PLATAFORMA
COLUNA DA
B
C
C
PORTÃO
D
PORTÃO
D

8. Detalhamento Técnico
ÁREA ÚTIL DA CABINA DIMNESÕES PARA INSTALAÇÃO PROJEÇÃO DO ABERTURA DO
PORTÃO PORTÃO
PERCURSSO ALTURA DA POTÊNCIA DO
MODELO MESMO LADO LADOS OPOSTOS MESMO LADO / LADOS OPOSTOS CAPACIDADE VELOCIDADE
MÁXIMO COLUNA MOTOR
C D
L P L P A B
PL 205 R 50 160 80 125 80 130 130 135 6 100 275 Kg 1,5 CV 4 m/min
PL 205 P 50 160 90 140 90 145 140 150 6 100 275 Kg 1,5 CV 4 m/min
PL 210 R 100 200 80 125 80 130 130 135 6 100 275 Kg 1,5 CV 4 m/min
PL 210 P 100 200 90 140 90 145 140 150 6 100 275 Kg 1,5 CV 4 m/min
PL 215 R 150 250 80 125 80 130 130 135 6 100 275 Kg 1,5 CV 4 m/min
PL 215 P 150 250 90 140 90 145 140 150 6 100 275 Kg 1,5 CV 4 m/min
PL 220 R 200 300 80 125 80 130 130 135 6 100 275 Kg 1,5 CV 4 m/min
PL 220 P 200 300 90 145 90 145 140 150 6 100 275 Kg 1,5 CV 4 m/min
PL 225 R 250 361 80 125 80 130 130 135 6 100 275 Kg 2 CV 6 m/min
PL 225 P 250 361 90 140 90 145 140 150 6 100 275 Kg 2 CV 6 m/min
PL 237 R 370 481 80 125 80 130 130 135 6 100 275 Kg 2 CV 6 m/min
PL 237 P 370 481 90 140 90 145 140 150 6 100 275 Kg 2 CV 6 m/min
PL 240 R 400 521 80 125 80 130 130 135 6 100 275 Kg 2 CV 6 m/min
PL 240 P 400 521 90 140 90 145 140 150 6 100 275 Kg 2 CV 6 m/min

9. INSTALAÇÃO
ELÉTRICA
L1
L2
L3 L1
N L2
PE L3 Trifásico 380V
N
KW CV DISJUNTOR DR CABO
DR
Deverá ser instalado 1,472 2 15A 25/30mA 2,5
próxima a plataforma um
disjuntor trifásico com
ponto 220V ou 380V, 60Hz
D2 neutro, terra e cabo anti-
chamas, com dispositivo D1
tetrapolar diferencial DR
e disjuntor tripolar D1.
CIRCUITO N
CIRCUITO N PE DE FORÇA
CABO ANTI-CHAMA
DE FORÇA CABO ANTI-CHAMA CONFORME TABELA
QUADRO DE COMANDO
2,5mm X 1mt.
QUADRO DE COMANDO
DUAS CAIXAS PARA
TOMADA 2 x 4
QUADRO DE FORÇAS QUADRO DE FORÇAS
(CE3832-17 CEMAR) (CE3832-17 CEMAR)
UMA CAIXA PARA
1 3 5
1 3 5
SIEMENS
SIEMENS 5SX1
5SX1
D1
D1
TOMADA 2 x 4
D2 0 0 0
D1 0 0 0
25A 25A
2 4 6 2 4 6
1 3 5 N
1 3 5 N
220 V 110 V SIEMENS
5SM1
DR
SIEMENS
5SM1
DR
DR 0
DR 0
25A/30mA
25A/30mA
2 4 6 N
2 4 6 N
220 V
Trifásico 220V
TERRA
TERRA
KW CV DISJUNTOR DR CABO
PONTO DE ALIMENTAÇÃO ELÉTRICA
1,472 2 15A 25/30mA 2,5
PONTO DE ALIMENTAÇÃO ELÉTRICA

10. Montele Elevadores
Mais de 5.500 equipamentos instalados
Contagem / MG Rio de Janeiro / RJ
A Montele Elevadores desenvolve, desde 1982, soluções direcionadas a Av. Simão Antônio, 1200 Av. Paulo de Frontin, 600
acessibilidade em locais públicos, projetos residenciais e transporte de Bairro Cincão Bairro Rio Comprido
cargas. O atendimento nacional é disponibilizado através de uma fábrica Cep: 32371-610 Cep: 20261-243
em Contagem, liais em São Paulo, Rio de Janeiro e Brasília, além de repre- Tel: 31 2102 5444 Tel: 21 2502 7500
sentantes credenciados em todos os estados. Fax: 31 2102 5454 Fax: 21 2502 6251
Brasília / DF São Paulo / SP
A robustez e segurança de nossos elevadores, monta-cargas e plataformas
Setor Comercial Norte Rua Dr. Prudente de Moraes Neto, 85
se deve ao atendimento el às normas nacionais e internacionais de fabri- -
Quadra 1 Bloco F - Sala 308 Bairro Vila Monte Alegre
cação e funcionamento. Consequentemente, a Montele é homologada nas
Cep: 70711-905 Cep: 04305-070
mais rigorosas prefeituras, aprovada por grandes instituições e reconhecida
Tel: 61 3326 4489 Tel: 11 3938 9718
por arquitetos e engenheiros em todo o Brasil.
Fax: 61 3327 0986 Fax: 11 3938 9723
WWW.MONTELE.COM.BR
Por favor, veri que a última atualização desse documento no site da Montele
