Este documento discute o framework Machinations para modelagem de sistemas dinâmicos, incluindo recursos, nós, conexões e scripts. É apresentado um guia básico para modelar fluxos de recursos entre depósitos e exemplos como basquete para ilustrar padrões com feedback.

1. GERALDO XEXÉO
Machinations

2. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
2
Diagramas Machinations

3. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
3

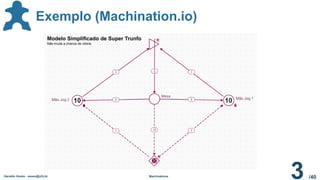

Exemplo (Machination.io)
Modelo Simplificado de Super Trunfo
Não muda a chance de vitória

4. /40

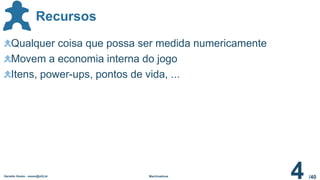

Recursos
Geraldo Xexéo - xexeo@ufrj.br Machinations
4
Qualquer coisa que possa ser medida numericamente
Movem a economia interna do jogo
Itens, power-ups, pontos de vida, ...

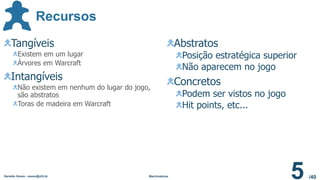

5. /40
Tangíveis
Existem em um lugar
Árvores em Warcraft
Intangíveis
Não existem em nenhum do lugar do jogo,
são abstratos
Toras de madeira em Warcraft
Abstratos
Posição estratégica superior
Não aparecem no jogo
Concretos
Podem ser vistos no jogo
Hit points, etc...
Recursos
Geraldo Xexéo - xexeo@ufrj.br Machinations
5

6. /40

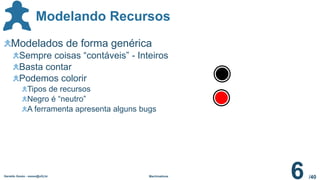

Modelando Recursos
Geraldo Xexéo - xexeo@ufrj.br Machinations
6
Modelados de forma genérica
Sempre coisas “contáveis” - Inteiros
Basta contar
Podemos colorir
Tipos de recursos
Negro é “neutro”
A ferramenta apresenta alguns bugs

7. /40

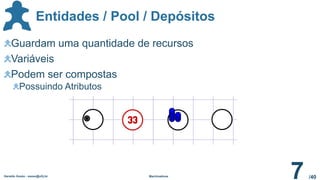

Entidades / Pool / Depósitos
Geraldo Xexéo - xexeo@ufrj.br Machinations
7
Guardam uma quantidade de recursos
Variáveis
Podem ser compostas
Possuindo Atributos

8. /40

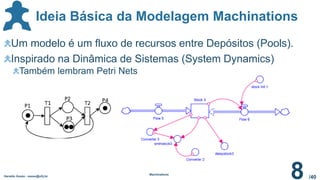

Ideia Básica da Modelagem Machinations
Geraldo Xexéo - xexeo@ufrj.br
Machinations
8
Um modelo é um fluxo de recursos entre Depósitos (Pools).
Inspirado na Dinâmica de Sistemas (System Dynamics)
Também lembram Petri Nets

9. /40

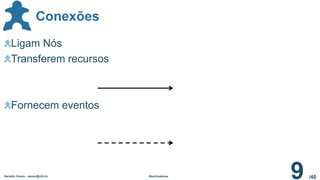

Conexões
Geraldo Xexéo - xexeo@ufrj.br Machinations
9
Ligam Nós
Transferem recursos
Fornecem eventos

10. /40
Fontes e Drenos
Geraldo Xexéo - xexeo@ufrj.br Machinations
10
Fontes (Sources)
Produzem recursos (do nada)
Colocam recursos no jogo
Drenos
Consomem recursos (e não dão nada em troca)
Retiram recursos do jogo

11. /40

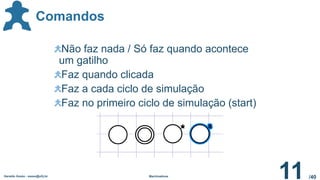

Comandos
Geraldo Xexéo - xexeo@ufrj.br Machinations
11
Não faz nada / Só faz quando acontece
um gatilho
Faz quando clicada
Faz a cada ciclo de simulação
Faz no primeiro ciclo de simulação (start)

12. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
12

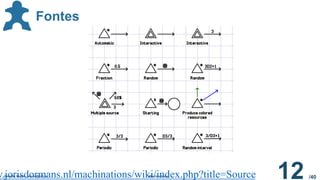

Fontes
w.jorisdormans.nl/machinations/wiki/index.php?title=Source

13. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
13

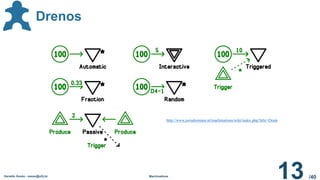

Drenos
http://www.jorisdormans.nl/machinations/wiki/index.php?title=Drain

14. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
14

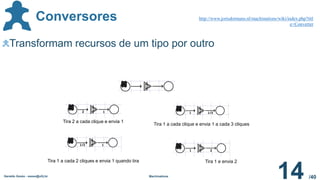

Conversores
Transformam recursos de um tipo por outro
Tira 2 a cada clique e envia 1
Tira 1 a cada clique e envia 1 a cada 3 cliques
Tira 1 a cada 2 cliques e envia 1 quando tira Tira 1 e envia 2
http://www.jorisdormans.nl/machinations/wiki/index.php?titl
e=Converter

15. /40

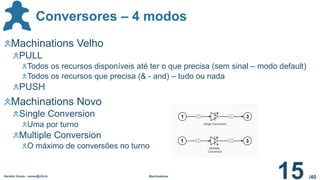

Conversores – 4 modos
Geraldo Xexéo - xexeo@ufrj.br Machinations
15
Machinations Velho
PULL
Todos os recursos disponíveis até ter o que precisa (sem sinal – modo default)
Todos os recursos que precisa (& - and) – tudo ou nada
PUSH
Machinations Novo
Single Conversion
Uma por turno
Multiple Conversion
O máximo de conversões no turno

16. /40

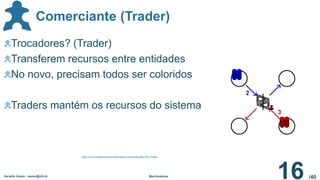

Comerciante (Trader)
Geraldo Xexéo - xexeo@ufrj.br Machinations
16
Trocadores? (Trader)
Transferem recursos entre entidades
No novo, precisam todos ser coloridos
Traders mantém os recursos do sistema
http://www.jorisdormans.nl/machinations/wiki/index.php?title=Trader

17. /40

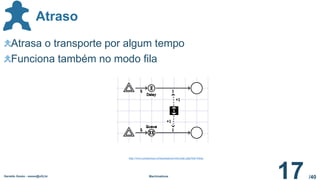

Atraso
Geraldo Xexéo - xexeo@ufrj.br Machinations
17
Atrasa o transporte por algum tempo
Funciona também no modo fila
http://www.jorisdormans.nl/machinations/wiki/index.php?title=Delay

18. /40
Portões
Distribuem
probabilisticamente
Admitem condições
Distribuem cores
Geraldo Xexéo - xexeo@ufrj.br Machinations
18

19. /40

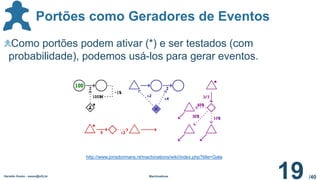

Portões como Geradores de Eventos
Como portões podem ativar (*) e ser testados (com
probabilidade), podemos usá-los para gerar eventos.
Geraldo Xexéo - xexeo@ufrj.br Machinations
19
http://www.jorisdormans.nl/machinations/wiki/index.php?title=Gate

20. /40

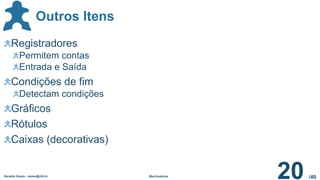

Outros Itens
Geraldo Xexéo - xexeo@ufrj.br Machinations
20
Registradores
Permitem contas
Entrada e Saída
Condições de fim
Detectam condições
Gráficos
Rótulos
Caixas (decorativas)

21. /40
Jogador Artificial
Geraldo Xexéo - xexeo@ufrj.br Machinations
21
Script
Cada linha contém um comando
Cada comando PODE ter na sua frente uma condição lógica
Cada vez que o script é ativado, as linhas são lidas de cima
para baixo e o primeiro comando executável é executado, e
para

22. /40

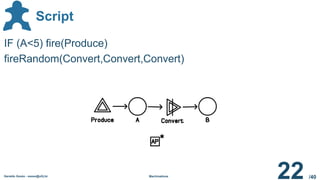

Script
Geraldo Xexéo - xexeo@ufrj.br Machinations
22
IF (A<5) fire(Produce)
fireRandom(Convert,Convert,Convert)

23. /40

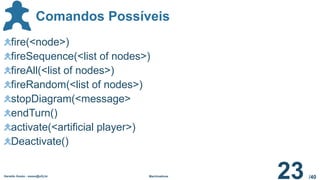

Comandos Possíveis
Geraldo Xexéo - xexeo@ufrj.br Machinations
23
fire(<node>)
fireSequence(<list of nodes>)
fireAll(<list of nodes>)
fireRandom(<list of nodes>)
stopDiagram(<message>
endTurn()
activate(<artificial player>)
Deactivate()

24. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
24

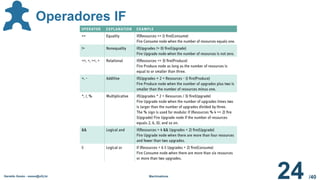

Operadores IF

25. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
25

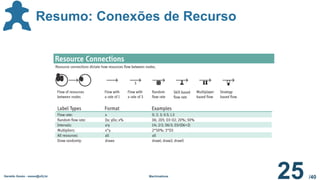

Resumo: Conexões de Recurso

26. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
26

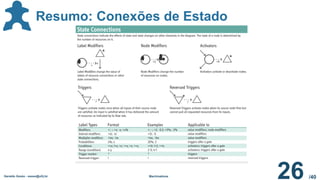

Resumo: Conexões de Estado

27. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
27

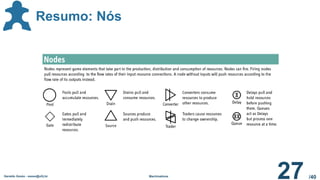

Resumo: Nós

28. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
28

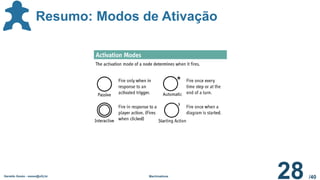

Resumo: Modos de Ativação

29. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
29

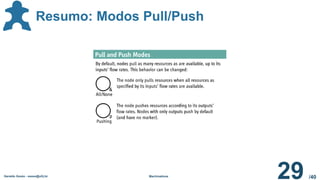

Resumo: Modos Pull/Push

30. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
30
Resumo: Portões

31. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
31

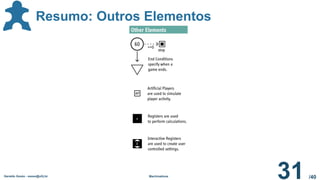

Resumo: Outros Elementos

32. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
32

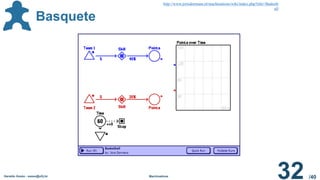

Basquete
http://www.jorisdormans.nl/machinations/wiki/index.php?title=Basketb
all

33. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
33

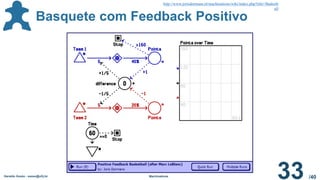

Basquete com Feedback Positivo
http://www.jorisdormans.nl/machinations/wiki/index.php?title=Basketb
all

34. /40
Geraldo Xexéo - xexeo@ufrj.br Machinations
34

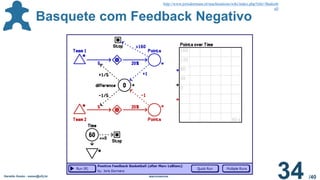

Basquete com Feedback Negativo
http://www.jorisdormans.nl/machinations/wiki/index.php?title=Basketb
all

35. Padrões

36. /40

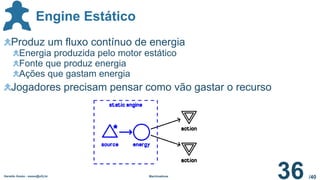

Engine Estático
Produz um fluxo contínuo de energia
Energia produzida pelo motor estático
Fonte que produz energia
Ações que gastam energia
Jogadores precisam pensar como vão gastar o recurso
Geraldo Xexéo - xexeo@ufrj.br Machinations
36

37. /40

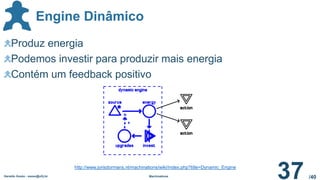

Engine Dinâmico
Produz energia
Podemos investir para produzir mais energia
Contém um feedback positivo
Geraldo Xexéo - xexeo@ufrj.br Machinations
37
http://www.jorisdormans.nl/machinations/wiki/index.php?title=Dynamic_Engine

38. /40

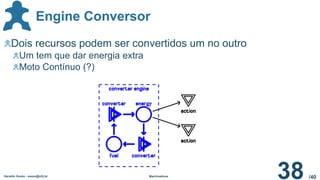

Engine Conversor
Dois recursos podem ser convertidos um no outro
Um tem que dar energia extra
Moto Contínuo (?)
Geraldo Xexéo - xexeo@ufrj.br Machinations
38

39. Geraldo Xexéo - xexeo@ufrj.br Machinations
39
FIM
