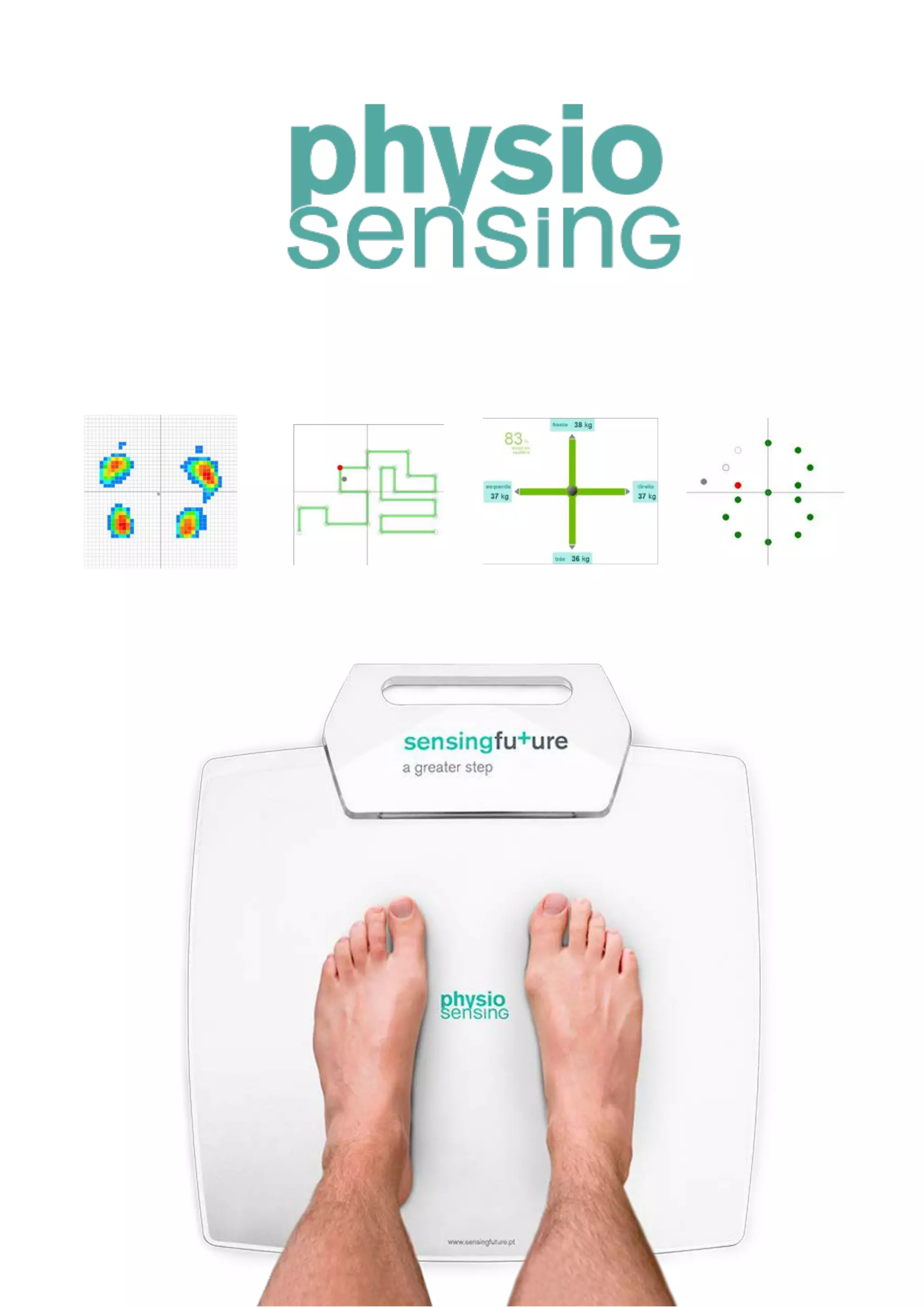

O documento descreve o PhysioSensing, uma plataforma de pressão com biofeedback visual para avaliação e reabilitação física. Oferece vários módulos para avaliar e treinar equilíbrio, transferência de carga, distribuição de carga, mapa de pressão plantar e redução de risco de queda. O biofeedback visual motiva o paciente e fornece dados objetivos ao profissional de saúde.

2. FISIOTERAPIA | NEUROREABILITAÇÃO | ORTOPEDIA | GERIATRIA | DESPORTO
EQUILÍBRIO E ESTABILIDADE
TRANSFERÊNCIAS DE CARGA
PROPRIOCEÇÃO
DISTRIBUIÇÃO DE CARGA
EXERCÍCIO TERAPÊUTICO
JOGOS TERAPÊUTICOS
MAPA DE PRESSÃO PLANTAR
RISCO DE QUEDA
REABILITAÇÃO PRECOCE DE AVC
CONDIÇÕES NEUROMUSCULOSQUELÉTICAS
ENVELHECIMENTO ATIVO

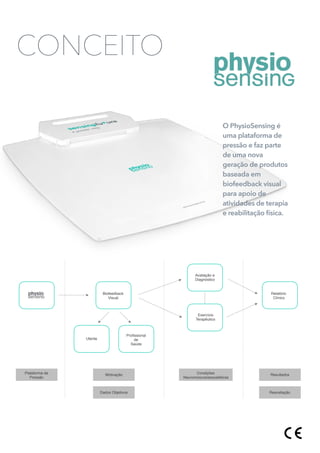

3. CONCEITO
Biofeedback
Visual
Utente
Profissional
de
Saúde
Avaliação e
Diagnóstico
Exercício
Terapêutico
Relatório
Clínico
Plataforma de
Pressão
Motivação
Dados Objetivos
Condições
Neuromúsculoesqueléticas
Resultados
Reavaliação
O PhysioSensing é
uma plataforma de
pressão e faz parte
de uma nova
geração de produtos
baseada em
biofeedback visual
para apoio de
atividades de terapia
e reabilitação física.

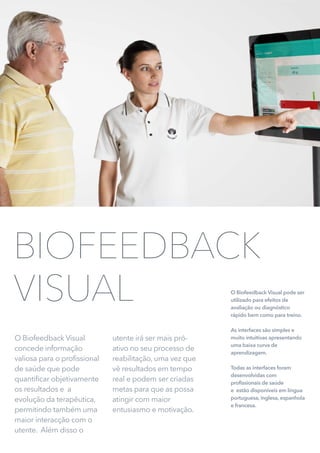

4. O Biofeedback Visual pode ser
utilizado para efeitos de
avaliação ou diagnóstico
rápido bem como para treino.
As interfaces são simples e
muito intuitivas apresentando
uma baixa curva de
aprendizagem.
Todas as interfaces foram
desenvolvidas com
profissionais de saúde
e estão disponíveis em língua
portuguesa, inglesa, espanhola
e francesa.
O Biofeedback Visual
concede informação
valiosa para o profissional
de saúde que pode
quantificar objetivamente
os resultados e a
evolução da terapêutica,
permitindo também uma
maior interacção com o
utente. Além disso o
utente irá ser mais pró-
ativo no seu processo de
reabilitação, uma vez que
vê resultados em tempo
real e podem ser criadas
metas para que as possa
atingir com maior
entusiasmo e motivação.
BIOFEEDBACK
VISUAL

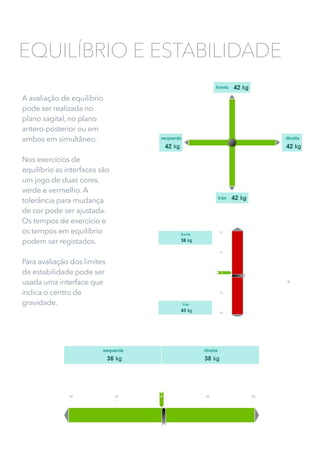

5. A avaliação de equilíbrio
pode ser realizada no
plano sagital, no plano
antero-posterior ou em
ambos em simultâneo.
Nos exercícios de
equilíbrio as interfaces são
um jogo de duas cores,
verde e vermelho. A
tolerância para mudança
de cor pode ser ajustada.
Os tempos de exercício e
os tempos em equilíbrio
podem ser registados.
Para avaliação dos limites
de estabilidade pode ser
usada uma interface que
indica o centro de
gravidade.
EQUILÍBRIO E ESTABILIDADE

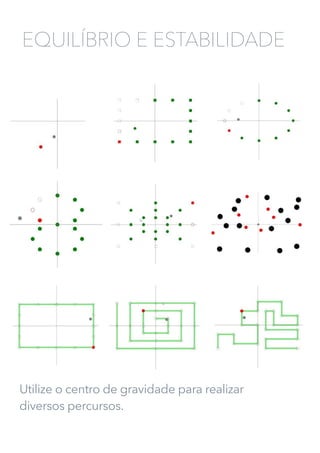

6. Utilize o centro de gravidade para realizar
diversos percursos.
EQUILÍBRIO E ESTABILIDADE

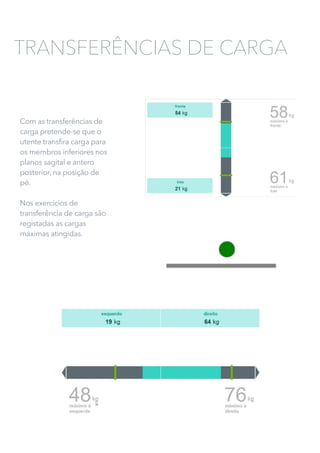

7. Com as transferências de
carga pretende-se que o
utente transfira carga para
os membros inferiores nos
planos sagital e antero
posterior, na posição de
pé.
Nos exercícios de
transferência de carga são
registadas as cargas
máximas atingidas.
TRANSFERÊNCIAS DE CARGA

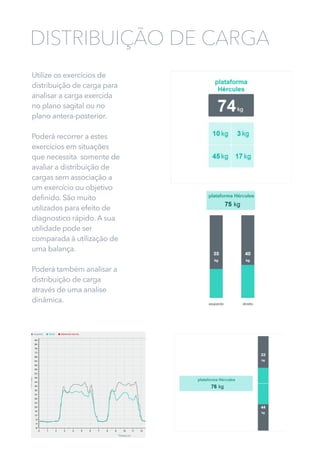

8. Utilize os exercícios de
distribuição de carga para
analisar a carga exercida
no plano sagital ou no
plano antera-posterior.
Poderá recorrer a estes
exercícios em situações
que necessita somente de
avaliar a distribuição de
cargas sem associação a
um exercício ou objetivo
definido. São muito
utilizados para efeito de
diagnostico rápido. A sua
utilidade pode ser
comparada à utilização de
uma balança.
Poderá também analisar a
distribuição de carga
através de uma analise
dinâmica.
DISTRIBUIÇÃO DE CARGA

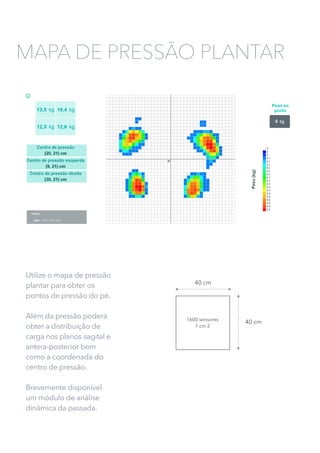

9. Utilize o mapa de pressão
plantar para obter os
pontos de pressão do pé.
Além da pressão poderá
obter a distribuição de
carga nos planos sagital e
antera-posterior bem
como a coordenada do
centro de pressão.
Brevemente disponível
um módulo de análise
dinâmica da passada.
MAPA DE PRESSÃO PLANTAR
40 cm
40 cm1600 sensores
1 cm 2

10. *DISPONÍVEL A PARTIR DE JUNHO DE 2016
Utilize o BART- BAlance
Rehabilitation Therapy, um
jogo terapêutico que
reúne um conjunto de
treinos para diversas
situações terapêuticas.
Utiliza a plataforma
PhysioSensing e poderá
integrar a kinect.
JOGOS TERAPÊUTICOS*
MANUTENÇÃO DO CENTRO DE PRESSÃO NO CENTRO
MUDANÇA DO CENTRO DE PRESSÃO NO PLANO SAGITAL
MUDANÇA DO CENTRO DE PRESSÃO NO PLANO ANTERA-POSTERIOR
AGACHAMENTOS
EQUILÍBRIO UNIPODAL

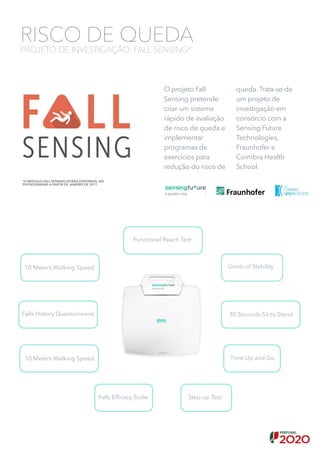

11. O projeto Fall
Sensing pretende
criar um sistema
rápido de avaliação
de risco de queda e
implementar
programas de
exercícios para
redução do risco de
queda. Trata-se de
um projeto de
investigação em
consórcio com a
Sensing Future
Technologies,
Fraunhofer e
Coimbra Health
School.
RISCO DE QUEDA
PROJETO DE INVESTIGAÇÃO: FALL SENSING*
Falls Efficacy Scale
Falls History Questionnaire
10 Meters Walking Speed
Step-up Test
Limits of Stability
Functional Reach Test
Time Up and Go
30 Seconds Sit to Stand
10 Meters Walking Speed
*O MÓDULO FALL SENSING ESTARÁ DISPONÍVEL NO
PHYSIOSENSING A PARTIR DE JANEIRO DE 2017

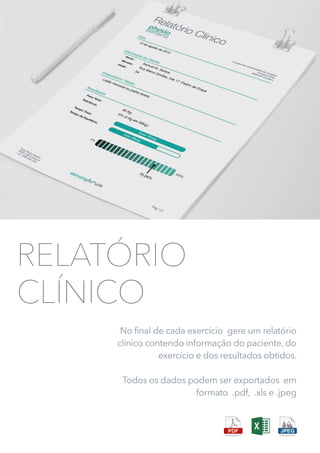

12. RELATÓRIO
CLÍNICO
No final de cada exercício gere um relatório
clínico contendo informação do paciente, do
exercício e dos resultados obtidos.
Todos os dados podem ser exportados em
formato .pdf, .xls e .jpeg

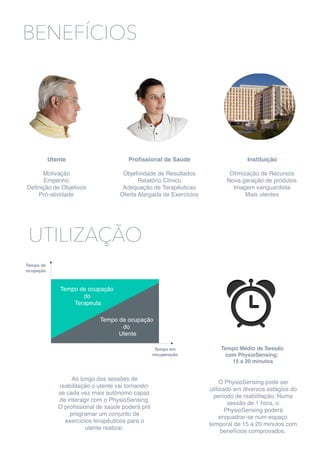

13. BENEFÍCIOS
Utente
Motivação
Empenho
Definição de Objetivos
Pró-atividade
Profissional de Saúde
Objetividade de Resultados
Relatório Clínico
Adequação de Terapêuticas
Oferta Alargada de Exercícios
Instituição
Otimização de Recursos
Nova geração de produtos
Imagem vanguardista
Mais utentes
UTILIZAÇÃO
Tempo de ocupação
do
Terapeuta
Tempo de ocupação
do
Utente
Tempo em
recuperação
Tempo de
ocupação
Ao longo das sessões de
reabilitação o utente vai tornando-
se cada vez mais autónomo capaz
de interagir com o PhysioSensing.
O profissional de saúde poderá pré
programar um conjunto de
exercícios terapêuticos para o
utente realizar.
O PhysioSensing pode ser
utilizado em diversos estágios do
período de reabilitação. Numa
sessão de 1 hora, o
PhysioSensing poderá
enquadrar-se num espaço
temporal de 15 a 20 minutos com
benefícios comprovados.
Tempo Médio de Sessão
com PhysioSensing:
15 a 20 minutos

14. EVIDÊNCIA CIENTÍFICA
ESTADO DA ARTE
Título Autor(es) Citações Publicação Principais evidências
Treino de equilíbrio e transferências de carga
Direction-Induced
Effects of Visually
Guided Weight-
Shifting Training on
Standing Balance in
the Elderly
Hatzitaki
V., Amiridis
I.G., Nikodelis
T.
and Spiliopou
lou S.
24
Gerontology
2009;55:145–
152
The most striking effect of A/P training was the reduction of postural sway during
performance of the sharpened-Romberg test (SRS). In SRS, A/P training induced a
significant reduction of CoP displacement, lower limb pitch and upper trunk roll
rotation. The results of the study stress the importance of using direction-specific WS
(weight-shifting) tasks in balance training, particularly in the A/P direction, in order to
improve control of static balance.
The effects of balance
training on gait late
after stroke: a
randomized controlled
trial
Yavuzer
G., Eser
F., Karakus
D., Karaoglan
B. and Stam
H.J.
145
Clinical
Rehabilitation
2006; 20:
960-969
The difference between before-after change scores of the groups was significant for
pelvic excursion in frontal plane (P=0.039) and vertical ground reaction force
(P=0.030) in favour of experimental group. Balance training using force platform
biofeedback in addition to a conventional inpatient stroke rehabilitation programme is
beneficial in improving postural control and weight-bearing on the paretic side while
walking late after stroke.
Motivação/Biofeedback Visual
Post-stroke balance
training: Role of force
platform with visual
feedback technique
Srivastava
A., Taly
A.B., Gupta
A., Kumar S.
and Murali T.
110
Journal of the
Neurological
Sciences 287
(2009) 89–93
This study shows that force platform with visual feedback technique is an effective
approach for post-stroke balance training as it results in better locomotor abilities. The
analysis revealed statistically significant differences for all primary and secondary
outcome measures at follow-up.
Changes in Postural
Balance in Frail Elderly
Women during a 4-
Week Visual Feedback
Training: A
Randomized
Controlled Trial
Sihvonen
S.E., Sipilä S.
and Era P.A.
147
Gerontology
2004;50:87–
95
Our study supports the notion that through enhanced use of
visual feedback, the learning of balance skills can be facilitated. The participants of the
EG (exercise group) showed an improved ability to move their center of pressure
more quickly and accurately through the different tracks used in testing. The EG
showed improvement after the training period in performance time and distance of all
dynamic force platform balance tests.
Jogos Terapêuticos
Lower limb power
rehabilitation (LLPR)
using interactive video
game for
improvement of
balance function in
older people
Chen P.Y., Wei
S.H., Hsieh
W.L., Cheen
J.R., Chen L.K.
and Kao C.L.
21
Archives of
Gerontology
and Geriatrics
55 (2012)
677–682
For clinical assessments (balance, mobility, and selfconfidence), exercise group
showed significantly better scores. The STS (sit-to-stand) movements in video-game-
based training mimic real life situations which may help to transfer the training effects
into daily activities. After six-weeks of training, the video-game-based exercise group
displayed an improvement in lower limb muscle power, with a percentage change
64%.
Games-based
biofeedback training
and the attentional
demands of balance in
older adults
Heiden E.
and Lajoie Y.
26
Aging Clinical
and
Experimental
Research,
2010; Vol. 22,
No. 5-6
Gamesbased balance biofeedback training using a range of training postures can
significantly improve functional balance in exercise trained older adults by reducing
the attentional demands of postural control.
Mapa de Pressão Plantar
Plantar Pressure
Assessment
Margo N.
Orlin and
Thomas G.
McPoil
254
Physical
Therapy .
Volume 80 .
Number 4 .
April 2000
Data obtained from a plantar pressure assessment can be used by the physical
therapist in the evaluation and management of adult and pediatric patients with a
wide variety of foot and lower-extremity disorders associated with the neurological,
integumentary, and musculoskeletal systems.
Forefoot joint damage,
pain and disability in
rheumatoid arthritis
patients with foot
complaints: the role of
plantar pressure and
gait characteristics
Van Der
Leeden
M., Steultjens
M., Dekker
J.H., Prins A.P.
and Dekker J.
98
Rheumatology
2006;45:465–
469
In this study relationships are identified between foot function on the one hand and
joint damage, pain and disability on the other hand, in patients with RA-related foot
complaints. Forefoot joint damage was significantly correlated with both PP (peak
pressure) and PTI (pressure-time integral) under MTP1 and MTP4. Gait parameters, i.e.
total contact time and duration of heel loading, were significantly correlated with all
disability measures.
The forefoot-to-
rearfoot plantar
pressure ratio is
increased in severe
diabetic neuropathy
and can predict foot
ulceration
Caselli
A., Pham
H., Giurini
J.M., Armstro
ng D.G.
and Veves A.
208
Diabetes
Care. 2002
Jun;25(6):
1066-71.
The data suggest that both forefoot and rearfoot peak plantar pressures are increased
in diabetic patients with peripheral neuropathy, but the F/R peak plantar pressure ratio
was significantly higher only in patients with severe neuropathy, indicating an
imbalance in pressure distribution with increasing degrees of neuropathy.

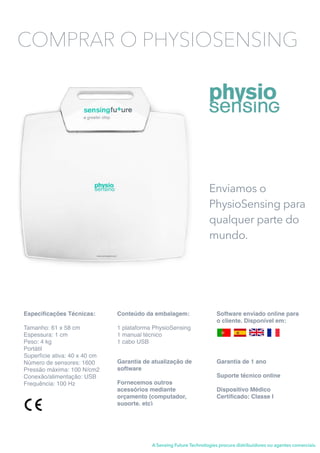

15. Enviamos o
PhysioSensing para
qualquer parte do
mundo.
Especificações Técnicas:
Tamanho: 61 x 58 cm
Espessura: 1 cm
Peso: 4 kg
Portátil
Superfície ativa: 40 x 40 cm
Número de sensores: 1600
Pressão máxima: 100 N/cm2
Conexão/alimentação: USB
Frequência: 100 Hz
Conteúdo da embalagem:
1 plataforma PhysioSensing
1 manual técnico
1 cabo USB
Garantia de 1 ano
Suporte técnico online
Dispositivo Médico
Certificado: Classe I
Software enviado online para
o cliente. Disponível em:
A Sensing Future Technologies procura distribuidores ou agentes comerciais.
COMPRAR O PHYSIOSENSING
Garantia de atualização de
software
Fornecemos outros
acessórios mediante
orçamento (computador,
suporte, etc)

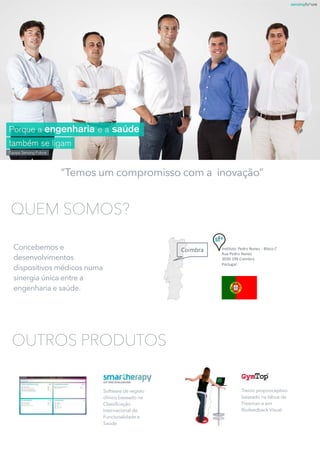

16. Coimbra Instituto Pedro Nunes - Bloco C
Rua Pedro Nunes
3030-199 Coimbra
Portugal
“Temos um compromisso com a inovação”
QUEM SOMOS?
Concebemos e
desenvolvimentos
dispositivos médicos numa
sinergia única entre a
engenharia e saúde.
Software de registo
clínico baseado na
Classificação
Internacional de
Funcionalidade e
Saúde
Treino proprioceptivo
baseado na tábua de
Freeman e em
Biofeedback Visual
OUTROS PRODUTOS

17. www.sensingfuture.com
© 2016 by Sensing Future Technologies,Lda
All Rights Reserved
