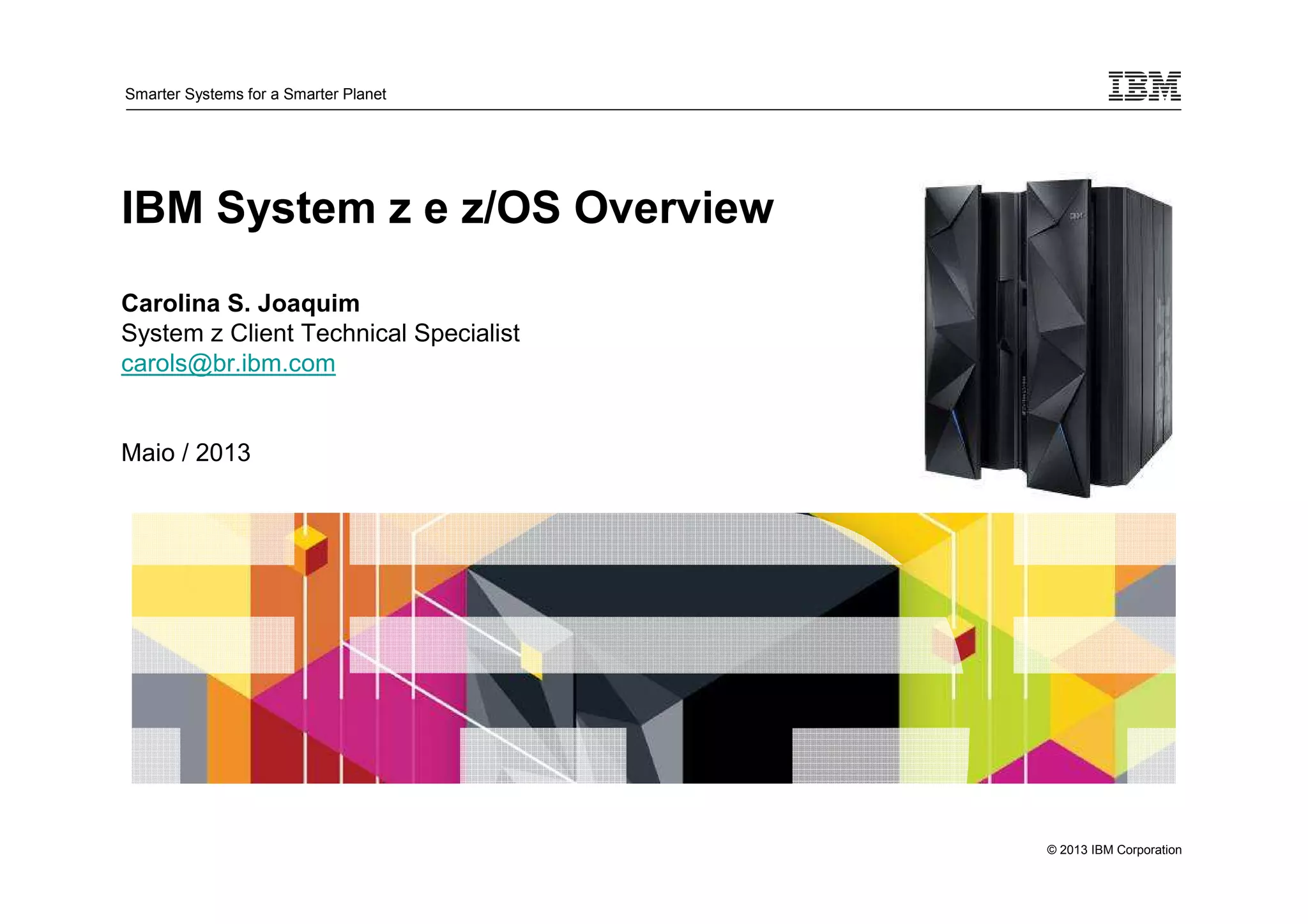

IBM System z e z/OS Overview
Carolina S. Joaquim
System z Client Technical Specialist
carols@br.ibm.com
Maio / 2013

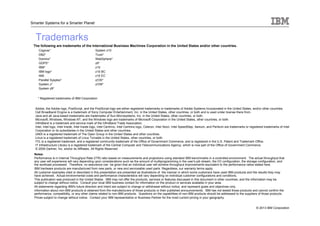

Trademarks
The following are trademarks of the International Business Machines Corporation in the United States and/or other countries.
The following are trademarks or registered trademarks of other companies.
* Registered trademarks of IBM Corporation
* All other products may be trademarks or registered trademarks of their respective companies.
Notes:
Performance is in Internal Throughput Rate (ITR) ratio based on measurements and projections using standard IBM benchmarks in a controlled environment. The actual throughput that
any user will experience will vary depending upon considerations such as the amount of multiprogramming in the user's job stream, the I/O configuration, the storage configuration, and
the workload processed. Therefore, no assurance can be given that an individual user will achieve throughput improvements equivalent to the performance ratios stated here.
IBM hardware products are manufactured from new parts, or new and serviceable used parts. Regardless, our warranty terms apply.
All customer examples cited or described in this presentation are presented as illustrations of the manner in which some customers have used IBM products and the results they may
have achieved. Actual environmental costs and performance characteristics will vary depending on individual customer configurations and conditions.
This publication was produced in the United States. IBM may not offer the products, services or features discussed in this document in other countries, and the information may be
subject to change without notice. Consult your local IBM business contact for information on the product or services available in your area.
All statements regarding IBM's future direction and intent are subject to change or withdrawal without notice, and represent goals and objectives only.
Information about non-IBM products is obtained from the manufacturers of those products or their published announcements. IBM has not tested those products and cannot confirm the
performance, compatibility, or any other claims related to non-IBM products. Questions on the capabilities of non-IBM products should be addressed to the suppliers of those products.
Prices subject to change without notice. Contact your IBM representative or Business Partner for the most current pricing in your geography.
Cognos*
DB2*
Domino*
GDPS*
IBM*
IBM logo*
IMS
Parallel Sysplex*
System z*
System z9*
Adobe, the Adobe logo, PostScript, and the PostScript logo are either registered trademarks or trademarks of Adobe Systems Incorporated in the United States, and/or other countries.
Cell Broadband Engine is a trademark of Sony Computer Entertainment, Inc. in the United States, other countries, or both and is used under license there from.
Java and all Java-based trademarks are trademarks of Sun Microsystems, Inc. in the United States, other countries, or both.
Microsoft, Windows, Windows NT, and the Windows logo are trademarks of Microsoft Corporation in the United States, other countries, or both.
InfiniBand is a trademark and service mark of the InfiniBand Trade Association.
Intel, Intel logo, Intel Inside, Intel Inside logo, Intel Centrino, Intel Centrino logo, Celeron, Intel Xeon, Intel SpeedStep, Itanium, and Pentium are trademarks or registered trademarks of Intel
Corporation or its subsidiaries in the United States and other countries.
UNIX is a registered trademark of The Open Group in the United States and other countries.
Linux is a registered trademark of Linus Torvalds in the United States, other countries, or both.
ITIL is a registered trademark, and a registered community trademark of the Office of Government Commerce, and is registered in the U.S. Patent and Trademark Office.
IT Infrastructure Library is a registered trademark of the Central Computer and Telecommunications Agency, which is now part of the Office of Government Commerce.
© 2009 Gartner, Inc. and/or its Affiliates. All Rights Reserved
System z10
Tivoli*
WebSphere*
z9*
z10
z10 BC
z10 EC
z/OS*
z/VM*

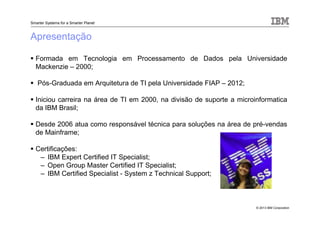

Apresentação
Formada em Tecnologia em Processamento de Dados pela Universidade
Mackenzie – 2000;
Pós-Graduada em Arquitetura de TI pela Universidade FIAP – 2012;
Iniciou carreira na área de TI em 2000, na divisão de suporte a microinformatica
da IBM Brasil;
Desde 2006 atua como responsável técnica para soluções na área de pré-vendas
de Mainframe;
Certificações:
– IBM Expert Certified IT Specialist;
– Open Group Master Certified IT Specialist;
– IBM Certified Specialist - System z Technical Support;

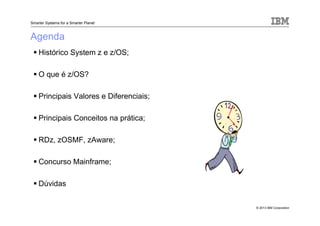

Agenda
Histórico System z e z/OS;
O que é z/OS?
Principais Valores e Diferenciais;
Principais Conceitos na prática;
RDz, zOSMF, zAware;
Concurso Mainframe;
Dúvidas

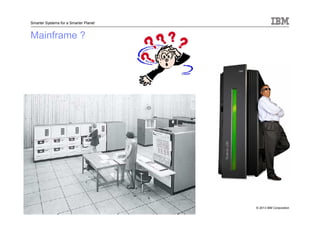

Mainframe ?

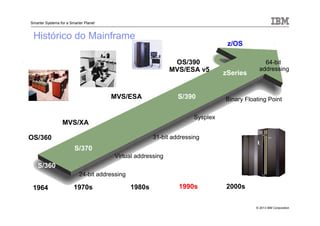

Histórico do Mainframe
1964 1970s 1980s 1990s 2000s
OS/360
MVS/XA
z/OS
MVS/ESA
OS/390
MVS/ESA v5
24-bit addressing
Virtual addressing
31-bit addressing
Sysplex
Binary Floating Point
64-bit
addressing
S/360
S/370
S/390
zSeries

10/2000
z900
02/2002
z800 05/2003
z990 04/2004
z890 07/2005
z9EC
04/2006
z9BC
02/2008
z10EC
10/2008
z10BC
07/2010
z196
07/2011
z114
08/2012 - zEC12
• 3TB Memória
• 101 processadores
• clock 5.5GHz
• + 78.000 MIPS
System zEC12 Sistemas Operacionais
• z/OS 1.10 / 1.11 / 1.12 / 1.13
• z/VM 5.4 / 6.1 / 6.2
• z/VSE 4.3 / 5.1
• z/TPF 1.1
• Linux RedHat 5 6
• Linux Suse 10 11

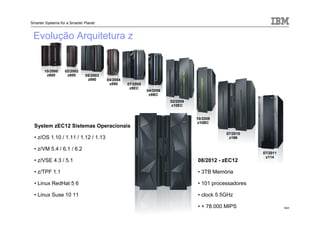

Evolução Arquitetura z

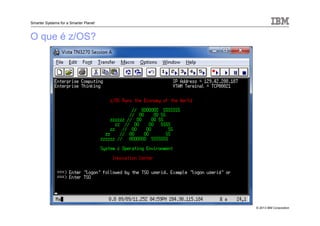

O que é z/OS?

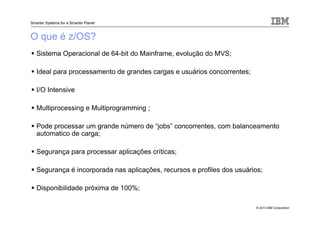

O que é z/OS?
Sistema Operacional de 64-bit do Mainframe, evolução do MVS;
Ideal para processamento de grandes cargas e usuários concorrentes;
I/O Intensive
Multiprocessing e Multiprogramming ;
Pode processar um grande número de “jobs” concorrentes, com balanceamento
automatico de carga;
Segurança para processar aplicações críticas;
Segurança é incorporada nas aplicações, recursos e profiles dos usuários;
Disponibilidade próxima de 100%;

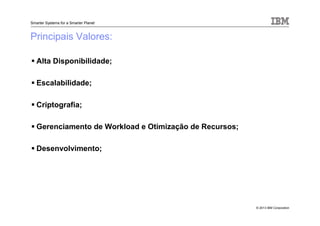

Principais Valores:
Alta Disponibilidade;
Escalabilidade;
Criptografia;
Gerenciamento de Workload e Otimização de Recursos;
Desenvolvimento;

Principais Valores: Alta Disponibilidade
z/OS e System z hardware, juntos, são um sistema único. Com o tempo médio
entre falhas de hardware calculado em décadas e tempo de indisponibilidade de
aplicações e banco de dados calculados em minutos por ano (quando em cluster),
z/OS é comprovadamente o sistema operacional com a maior taxa de
disponibilidade do mercado.
99,999%
(Near) Zero
Downtime

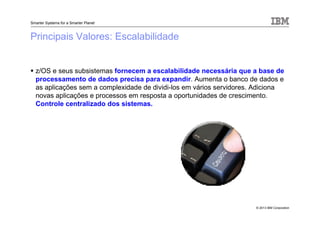

Principais Valores: Escalabilidade
z/OS e seus subsistemas fornecem a escalabilidade necessária que a base de
processamento de dados precisa para expandir. Aumenta o banco de dados e
as aplicações sem a complexidade de dividi-los em vários servidores. Adiciona
novas aplicações e processos em resposta a oportunidades de crescimento.
Controle centralizado dos sistemas.

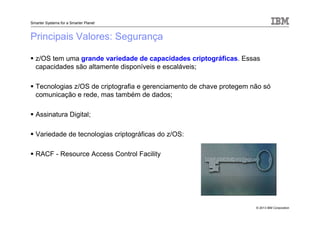

Principais Valores: Segurança
z/OS tem uma grande variedade de capacidades criptográficas. Essas
capacidades são altamente disponíveis e escaláveis;
Tecnologias z/OS de criptografia e gerenciamento de chave protegem não só
comunicação e rede, mas também de dados;
Assinatura Digital;
Variedade de tecnologias criptográficas do z/OS:
RACF - Resource Access Control Facility

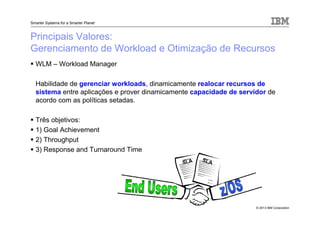

Principais Valores:
Gerenciamento de Workload e Otimização de Recursos
WLM – Workload Manager
Habilidade de gerenciar workloads, dinamicamente realocar recursos de
sistema entre aplicações e prover dinamicamente capacidade de servidor de
acordo com as políticas setadas.
Três objetivos:
1) Goal Achievement
2) Throughput
3) Response and Turnaround Time

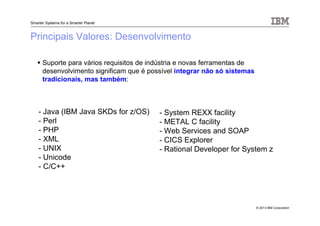

Principais Valores: Desenvolvimento
Suporte para vários requisitos de indústria e novas ferramentas de
desenvolvimento significam que é possível integrar não só sistemas
tradicionais, mas também:
- Java (IBM Java SKDs for z/OS)
- Perl
- PHP
- XML
- UNIX
- Unicode
- C/C++
- System REXX facility
- METAL C facility
- Web Services and SOAP
- CICS Explorer
- Rational Developer for System z

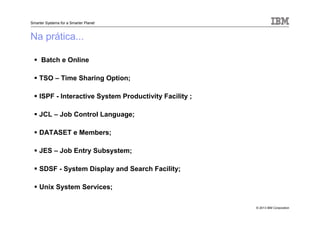

Na prática...
Batch e Online
TSO – Time Sharing Option;
ISPF - Interactive System Productivity Facility ;
JCL – Job Control Language;
DATASET e Members;
JES – Job Entry Subsystem;
SDSF - System Display and Search Facility;
Unix System Services;

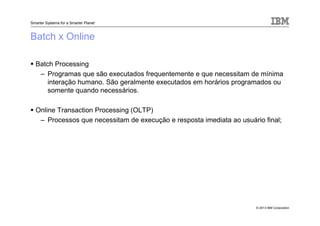

Batch x Online
Batch Processing
– Programas que são executados frequentemente e que necessitam de mínima
interação humano. São geralmente executados em horários programados ou
somente quando necessários.
Online Transaction Processing (OLTP)
– Processos que necessitam de execução e resposta imediata ao usuário final;

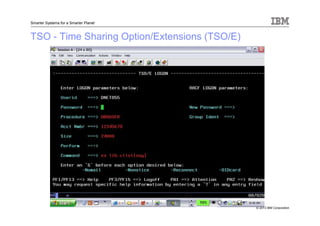

TSO - Time Sharing Option/Extensions (TSO/E)

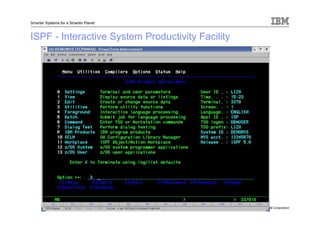

ISPF - Interactive System Productivity Facility

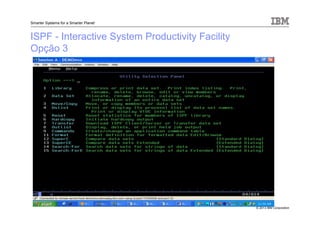

ISPF - Interactive System Productivity Facility
Opção 3

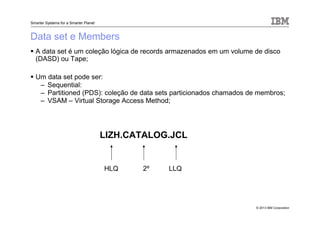

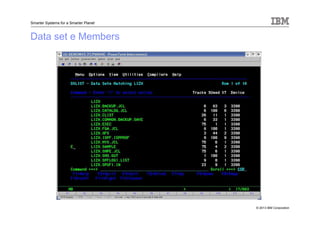

Data set e Members
A data set é um coleção lógica de records armazenados em um volume de disco
(DASD) ou Tape;
Um data set pode ser:
– Sequential:
– Partitioned (PDS): coleção de data sets particionados chamados de membros;
– VSAM – Virtual Storage Access Method;
LIZH.CATALOG.JCL
HLQ 2º LLQ

Data set e Members

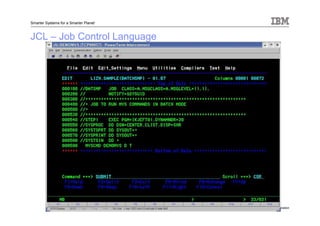

JCL – Job Control Language

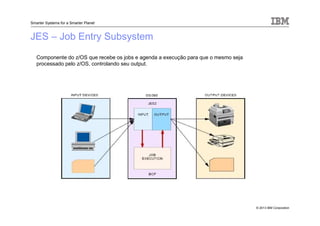

JES – Job Entry Subsystem
Componente do z/OS que recebe os jobs e agenda a execução para que o mesmo seja
processado pelo z/OS, controlando seu output.

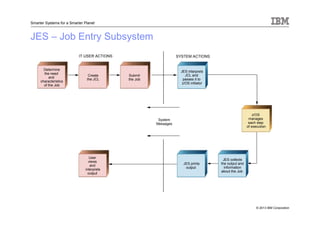

JES – Job Entry Subsystem
IT USER ACTIONS SYSTEM ACTIONS
Determine
the need
and
characteristics
of the Job
Create
the JCL
Submit
the Job
JES interprets
JCL and
passes it to
z/OS initiator
z/OS
manages
each step
of execution
JES prints
output
JES collects
the output and
information
about the Job
User
views
and
interprets
output
System
Messages

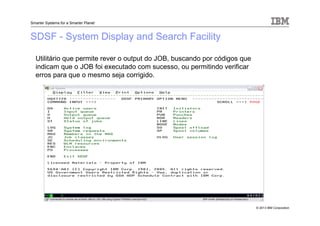

SDSF - System Display and Search Facility
Utilitário que permite rever o output do JOB, buscando por códigos que
indicam que o JOB foi executado com sucesso, ou permitindo verificar
erros para que o mesmo seja corrigido.

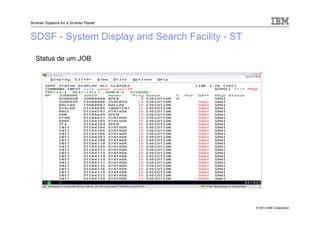

SDSF - System Display and Search Facility - ST
Status de um JOB

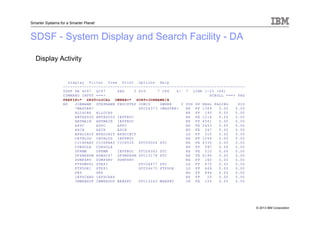

SDSF - System Display and Search Facility - DA
Display Activity
Display Filter View Print Options Help
-----------------------------------------------------------------------------
SDSF DA SC67 SC67 PAG 0 SIO 7 CPU 6/ 7 LINE 1-25 (64)
COMMAND INPUT ===> SCROLL ===> PAG
PREFIX=* DEST=LOCAL OWNER=* SORT=JOBNAME/A
NP JOBNAME STEPNAME PROCSTEP JOBID OWNER C POS DP REAL PAGING SIO
*MASTER* STC06373 +MASTER+ NS FF 1369 0.00 0.00
ALLOCAS ALLOCAS NS FF 190 0.00 0.00
ANTAS000 ANTAS000 IEFPROC NS FE 1216 0.00 0.00
ANTMAIN ANTMAIN IEFPROC NS FF 4541 0.00 0.00
APPC APPC APPC NS FE 2653 0.00 0.00
ASCH ASCH ASCH NS FE 267 0.00 0.00
BPXOINIT BPXOINIT BPXOINIT LO FF 315 0.00 0.00
CATALOG CATALOG IEFPROC NS FF 1246 0.00 0.00
CICSPAAY CICSPAAY CICS520 STC06504 STC NS FE 4330 0.00 0.00
CONSOLE CONSOLE NS FF 597 0.00 0.00
DFRMM DFRMM IEFPROC STC06363 STC NS FE 510 0.00 0.00
DFSMSHSM HSMSC67 DFSMSHSM STC13178 STC NS FE 6199 0.00 0.00
DUMPSRV DUMPSRV DUMPSRV NS FF 160 0.00 0.00
FTPDMVS1 STEP1 STC06477 STC LO FF 470 0.00 0.00
FTPDOE1 STEP1 STC06475 FTPDOE LO FF 469 0.00 0.00
GRS GRS NS FF 894 0.00 0.00
IEFSCHAS IEFSCHAS NS FF 25 0.00 0.00
IMWEBSUF IMWEBSUF WEBSRV STC15245 WEBSRV IN FE 15T 0.00 0.00

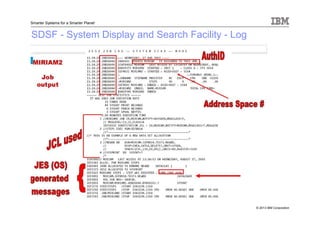

SDSF - System Display and Search Facility - Log

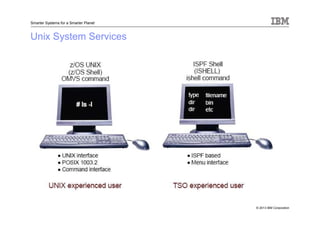

Unix System Services

RDz – Rational Developer
• O que é o RDz?
• Utilidades:
• Benefícios:
Um ambiente de desenvolvimento integrado.
• Implantação de lógicas de negócio para CICS, IMS, DB2,
Batch, z/OS UNIX, AIX, Linux para System z, Linux em
Power, e WebSphere;
• Integração com os processos de desenvolvimento de
aplicações para System z.
• Redução de custos;
• Facilidade no desenvolvimento de aplicações.

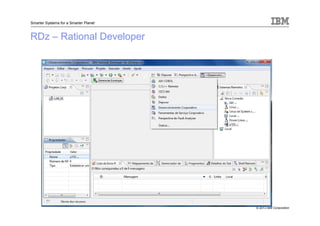

RDz – Rational Developer

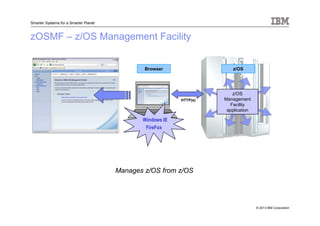

zOSMF – z/OS Management Facility
z/OS
z/OS
Management
Facility
application
Browser
HTTP(s)
Windows IE
FireFox
Manages z/OS from z/OS

zAware - System z Advanced Workload Analysis Reporter
Monitoramento
Detecção
Frequencia
Análise

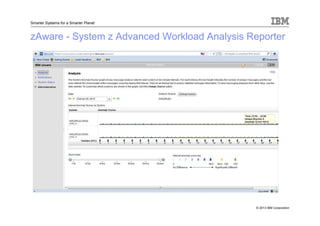

zAware - System z Advanced Workload Analysis Reporter

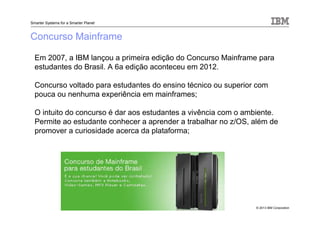

Concurso Mainframe
Em 2007, a IBM lançou a primeira edição do Concurso Mainframe para
estudantes do Brasil. A 6a edição aconteceu em 2012.
Concurso voltado para estudantes do ensino técnico ou superior com
pouca ou nenhuma experiência em mainframes;
O intuito do concurso é dar aos estudantes a vivência com o ambiente.
Permite ao estudante conhecer a aprender a trabalhar no z/OS, além de
promover a curiosidade acerca da plataforma;

Concurso Mainframe – 6ª edição 2012
O que os participantes aprenderam:
1. z/OS e Menu ISPF;
2. Alocação de datasets e seus respectivos membros;
3. Edição de datasets e membros;
4. Conceitos de JCL;
5. Criar e trabalhar com macros;
6. Visualizar logs no SDSF;
7. REXX, C e Cobol;
8. DB2 no mainframe
9. Resolver problemas de jobs e compilação
10. Desenvolvimento no System z utilizando o RDz

Dúvidas

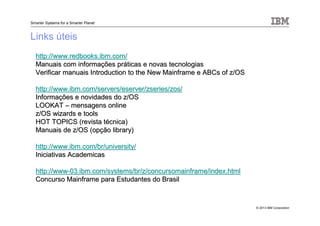

Links úteis
http://http://www.redbooks.ibm.comwww.redbooks.ibm.com//
Manuais com informaManuais com informaçções prões prááticas e novas tecnologiasticas e novas tecnologias
Verificar manuais Introduction to the New Mainframe e ABCs of z/Verificar manuais Introduction to the New Mainframe e ABCs of z/OSOS
http://http://www.ibm.com/servers/eserver/zseries/zoswww.ibm.com/servers/eserver/zseries/zos//
InformaInformaçções e novidades do z/OSões e novidades do z/OS
LOOKATLOOKAT –– mensagens onlinemensagens online
z/OS wizards e toolsz/OS wizards e tools
HOT TOPICS (revista tHOT TOPICS (revista téécnica)cnica)
Manuais de z/OS (opManuais de z/OS (opçção library)ão library)
httphttp://www.ibm.com/br/university/://www.ibm.com/br/university/
Iniciativas AcademicasIniciativas Academicas
http://wwwhttp://www--03.ibm.com/systems/br/z/concursomainframe/index.html03.ibm.com/systems/br/z/concursomainframe/index.html
Concurso Mainframe para Estudantes do BrasilConcurso Mainframe para Estudantes do Brasil

Obrigada
Tak
DanishDanke
Alemão
Dank u
Holandês
Thank You
Inglês
ขอบคุณ
Tailandês
Grazie
Italiano
go raibh maith agat
Gaelic
Trugarez
Bretão
Merci
Francês
Gracias
Espanhol
СпаСпаСпаСпаcибоибоибоибо
Russo
நன்றி
Tamil
ध यवाद
Hindi
ً‫ا‬‫شكر‬
Árabe
감사합니다감사합니다감사합니다감사합니다
Coreano
‫רבה‬ ‫תודה‬
Hebraico
Tack så mycket
Sueco
Dankon
Esperanto
ありがとうございます
Japonês
谢谢谢谢谢谢谢谢
Chinês
děkuji
Checo

Palestra mack ibm system z overview

Mais conteúdo relacionado

Semelhante a Palestra mack ibm system z overview

Mais de Vivaldo Jose Breternitz

Palestra mack ibm system z overview
