Treinamento de betoneira

1. Clique para editar o estilo do subtítulo mestre
TREINAMENTO
OPERADOR DE BETONEIRA

2. FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

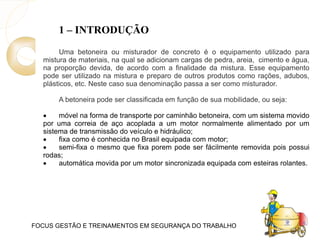

1 – INTRODUÇÃO
Uma betoneira ou misturador de concreto é o equipamento utilizado para
mistura de materiais, na qual se adicionam cargas de pedra, areia, cimento e água,
na proporção devida, de acordo com a finalidade da mistura. Esse equipamento
pode ser utilizado na mistura e preparo de outros produtos como rações, adubos,
plásticos, etc. Neste caso sua denominação passa a ser como misturador.
A betoneira pode ser classificada em função de sua mobilidade, ou seja:
 móvel na forma de transporte por caminhão betoneira, com um sistema movido
por uma correia de aço acoplada a um motor normalmente alimentado por um
sistema de transmissão do veículo e hidráulico;
 fixa como é conhecida no Brasil equipada com motor;
 semi-fixa o mesmo que fixa porem pode ser fácilmente removida pois possui
rodas;
 automática movida por um motor sincronizada equipada com esteiras rolantes.

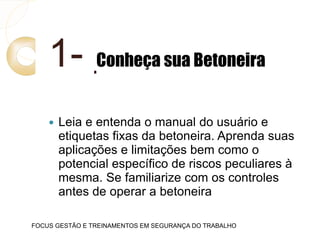

3. 1- Conheça sua Betoneira
 Leia e entenda o manual do usuário e
etiquetas fixas da betoneira. Aprenda suas
aplicações e limitações bem como o
potencial específico de riscos peculiares à
mesma. Se familiarize com os controles
antes de operar a betoneira
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

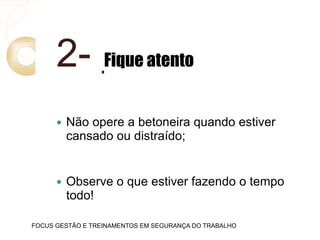

4. 2- Fique atento
 Não opere a betoneira quando estiver
cansado ou distraído;
 Observe o que estiver fazendo o tempo
todo!
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

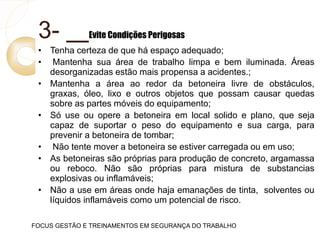

5. 3- Evite Condições Perigosas
• Tenha certeza de que há espaço adequado;
• Mantenha sua área de trabalho limpa e bem iluminada. Áreas
desorganizadas estão mais propensa a acidentes.;
• Mantenha a área ao redor da betoneira livre de obstáculos,
graxas, óleo, lixo e outros objetos que possam causar quedas
sobre as partes móveis do equipamento;
• Só use ou opere a betoneira em local solido e plano, que seja
capaz de suportar o peso do equipamento e sua carga, para
prevenir a betoneira de tombar;
• Não tente mover a betoneira se estiver carregada ou em uso;
• As betoneiras são próprias para produção de concreto, argamassa
ou reboco. Não são próprias para mistura de substancias
explosivas ou inflamáveis;
• Não a use em áreas onde haja emanações de tinta, solventes ou
líquidos inflamáveis como um potencial de risco.
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

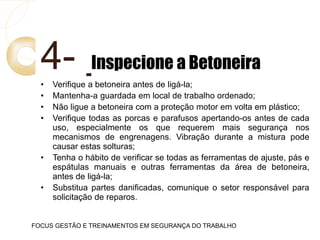

6. 4- Inspecione a Betoneira
• Verifique a betoneira antes de ligá-la;
• Mantenha-a guardada em local de trabalho ordenado;
• Não ligue a betoneira com a proteção motor em volta em plástico;
• Verifique todas as porcas e parafusos apertando-os antes de cada
uso, especialmente os que requerem mais segurança nos
mecanismos de engrenagens. Vibração durante a mistura pode
causar estas solturas;
• Tenha o hábito de verificar se todas as ferramentas de ajuste, pás e
espátulas manuais e outras ferramentas da área de betoneira,
antes de ligá-la;
• Substitua partes danificadas, comunique o setor responsável para
solicitação de reparos.
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

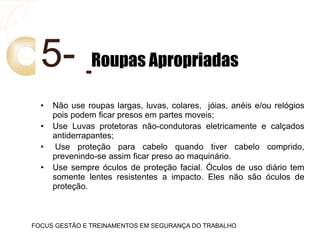

7. 5- Roupas Apropriadas
• Não use roupas largas, luvas, colares, jóias, anéis e/ou relógios
pois podem ficar presos em partes moveis;
• Use Luvas protetoras não-condutoras eletricamente e calçados
antiderrapantes;
• Use proteção para cabelo quando tiver cabelo comprido,
prevenindo-se assim ficar preso ao maquinário.
• Use sempre óculos de proteção facial. Óculos de uso diário tem
somente lentes resistentes a impacto. Eles não são óculos de
proteção.
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

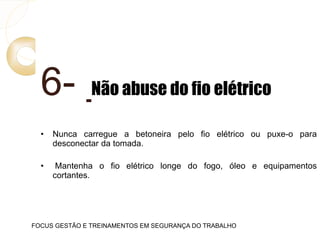

8. 6- Não abuse do fio elétrico
• Nunca carregue a betoneira pelo fio elétrico ou puxe-o para
desconectar da tomada.
• Mantenha o fio elétrico longe do fogo, óleo e equipamentos
cortantes.
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

9. 7- Extensão do fio elétrico
• A extensão de fio elétrico máxima permitida é de 50 metros;
• O tipo de fio deve ser de 1,5mm² para permitir corrente suficiente ao
motor;
• Uso incorreto pode provocar aquecimento motor
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

10. 20/04/11

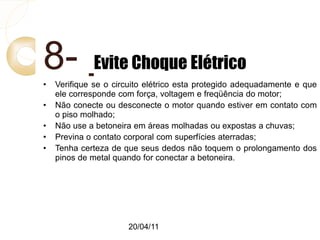

8- Evite Choque Elétrico
• Verifique se o circuito elétrico esta protegido adequadamente e que
ele corresponde com força, voltagem e freqüência do motor;
• Não conecte ou desconecte o motor quando estiver em contato com
o piso molhado;
• Não use a betoneira em áreas molhadas ou expostas a chuvas;
• Previna o contato corporal com superfícies aterradas;
• Tenha certeza de que seus dedos não toquem o prolongamento dos
pinos de metal quando for conectar a betoneira.

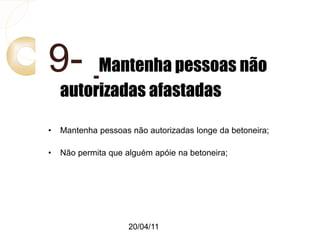

11. 20/04/11
9- Mantenha pessoas não
autorizadas afastadas
• Mantenha pessoas não autorizadas longe da betoneira;
• Não permita que alguém apóie na betoneira;

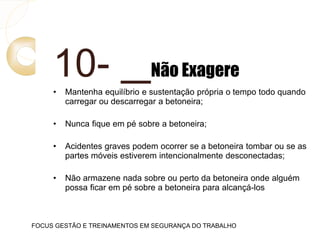

12. 10- Não Exagere
• Mantenha equilíbrio e sustentação própria o tempo todo quando
carregar ou descarregar a betoneira;
• Nunca fique em pé sobre a betoneira;
• Acidentes graves podem ocorrer se a betoneira tombar ou se as
partes móveis estiverem intencionalmente desconectadas;
• Não armazene nada sobre ou perto da betoneira onde alguém
possa ficar em pé sobre a betoneira para alcançá-los
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

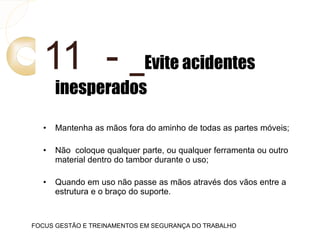

13. 11 - Evite acidentes
inesperados
• Mantenha as mãos fora do aminho de todas as partes móveis;
• Não coloque qualquer parte, ou qualquer ferramenta ou outro
material dentro do tambor durante o uso;
• Quando em uso não passe as mãos através dos vãos entre a
estrutura e o braço do suporte.
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

14. 12- Não force o
equipamento
• Trabalhe sempre dentro do índice de capacidade;
• Não inicie o motor se o tambor estiver carregado totalmente;
• Não desligue a betoneira quando estiver cheia de concreto;
• Não utilize a betoneira para um propósito ao qual ela não foi
desenvolvida;
• A betoneira não e para ser puxada/transportada por nenhum
veiculo.
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

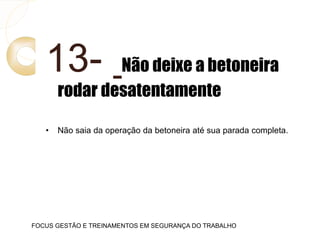

15. 13- Não deixe a betoneira
rodar desatentamente
• Não saia da operação da betoneira até sua parada completa.
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

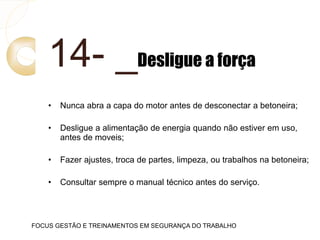

16. 14- _Desligue a força
• Nunca abra a capa do motor antes de desconectar a betoneira;
• Desligue a alimentação de energia quando não estiver em uso,
antes de moveis;
• Fazer ajustes, troca de partes, limpeza, ou trabalhos na betoneira;
• Consultar sempre o manual técnico antes do serviço.
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

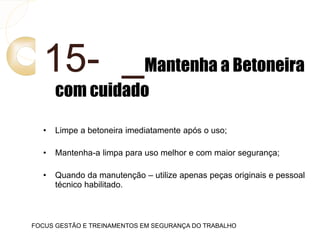

17. 15- Mantenha a Betoneira
com cuidado
• Limpe a betoneira imediatamente após o uso;
• Mantenha-a limpa para uso melhor e com maior segurança;
• Quando da manutenção – utilize apenas peças originais e pessoal
técnico habilitado.
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

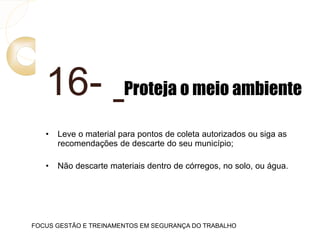

18. 16- Proteja o meio ambiente
• Leve o material para pontos de coleta autorizados ou siga as
recomendações de descarte do seu município;
• Não descarte materiais dentro de córregos, no solo, ou água.
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

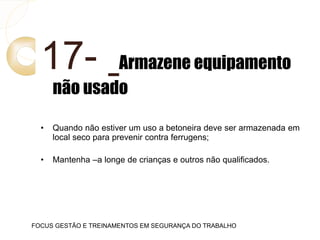

19. 17- Armazene equipamento
não usado
• Quando não estiver um uso a betoneira deve ser armazenada em
local seco para prevenir contra ferrugens;
• Mantenha –a longe de crianças e outros não qualificados.
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

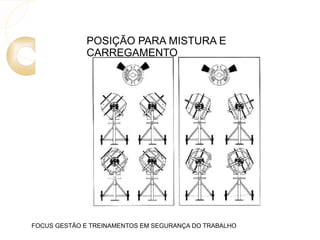

20. POSIÇÃO PARA MISTURA E
CARREGAMENTO
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

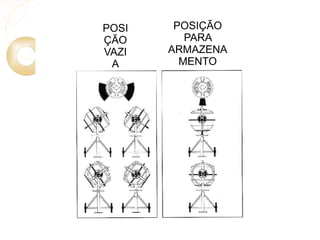

21. POSI
ÇÃO
VAZI
A
POSIÇÃO
PARA
ARMAZENA
MENTO

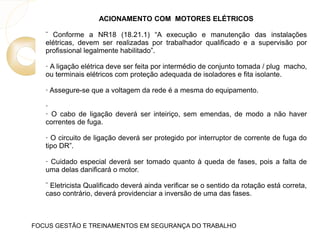

22. ACIONAMENTO COM MOTORES ELÉTRICOS
¨ Conforme a NR18 (18.21.1) “A execução e manutenção das instalações
elétricas, devem ser realizadas por trabalhador qualificado e a supervisão por
profissional legalmente habilitado”.
· A ligação elétrica deve ser feita por intermédio de conjunto tomada / plug macho,
ou terminais elétricos com proteção adequada de isoladores e fita isolante.
· Assegure-se que a voltagem da rede é a mesma do equipamento.
·
· O cabo de ligação deverá ser inteiriço, sem emendas, de modo a não haver
correntes de fuga.
· O circuito de ligação deverá ser protegido por interruptor de corrente de fuga do
tipo DR”.
· Cuidado especial deverá ser tomado quanto à queda de fases, pois a falta de
uma delas danificará o motor.
¨ Eletricista Qualificado deverá ainda verificar se o sentido da rotação está correta,
caso contrário, deverá providenciar a inversão de uma das fases.
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

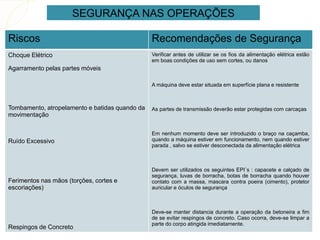

23. SEGURANÇA NAS OPERAÇÕES
Riscos Recomendações de Segurança
Choque Elétrico
Agarramento pelas partes móveis
Tombamento, atropelamento e batidas quando da
movimentação
Ruído Excessivo
Ferimentos nas mãos (torções, cortes e
escoriações)
Respingos de Concreto
Verificar antes de utilizar se os fios da alimentação elétrica estão
em boas condições de uso sem cortes, ou danos
A máquina deve estar situada em superfície plana e resistente
As partes de transmissão deverão estar protegidas com carcaças
Em nenhum momento deve ser introduzido o braço na caçamba,
quando a máquina estiver em funcionamento, nem quando estiver
parada , salvo se estiver desconectada da alimentação elétrica
Devem ser utilizados os seguintes EPI´s : capacete e calçado de
segurança, luvas de borracha, botas de borracha quando houver
contato com a massa, mascara contra poeira (cimento), protetor
auricular e óculos de segurança
Deve-se manter distancia durante a operação da betoneira a fim
de se evitar respingos de concreto. Caso ocorra, deve-se limpar a
parte do corpo atingida imediatamente.

24. OPERAÇÃO DA BETONEIRA
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

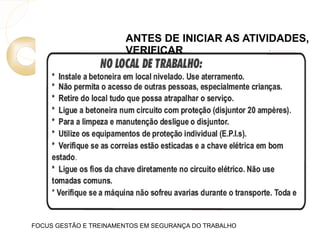

25. ANTES DE INICIAR AS ATIVIDADES,
VERIFICAR
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

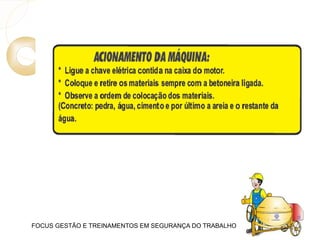

26. FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

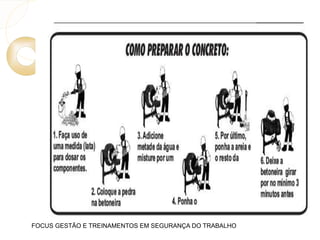

27. FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

28. FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO

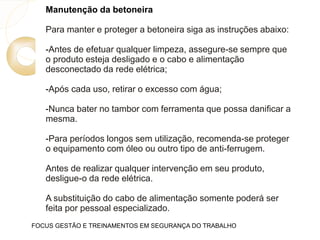

29. Manutenção da betoneira
Para manter e proteger a betoneira siga as instruções abaixo:
-Antes de efetuar qualquer limpeza, assegure-se sempre que
o produto esteja desligado e o cabo e alimentação
desconectado da rede elétrica;
-Após cada uso, retirar o excesso com água;
-Nunca bater no tambor com ferramenta que possa danificar a
mesma.
-Para períodos longos sem utilização, recomenda-se proteger
o equipamento com óleo ou outro tipo de anti-ferrugem.
Antes de realizar qualquer intervenção em seu produto,
desligue-o da rede elétrica.
A substituição do cabo de alimentação somente poderá ser
feita por pessoal especializado.
FOCUS GESTÃO E TREINAMENTOS EM SEGURANÇA DO TRABALHO
