1. NetBackup 7.5 O que há de Novo
Eraldo Rodrilla
IMG Sales Specialist
Eraldo_rodrilla@symantec.com
1

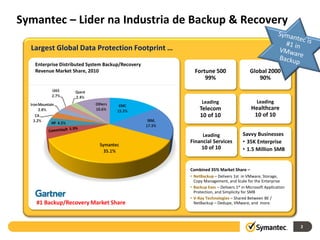

2. Symantec – Lider na Industria de Backup & Recovery
Largest Global Data Protection Footprint …
Enterprise Distributed System Backup/Recovery
Revenue Market Share, 2010 Fortune 500 Global 2000
99% 90%
Leading Leading
Telecom Healthcare
10 of 10 10 of 10
Leading Savvy Businesses
Financial Services • 35K Enterprise
10 of 10 • 1.5 Million SMB
Combined 35% Market Share –
• NetBackup – Delivers 1st in VMware, Storage,
Copy Management, and Scale for the Enterprise
• Backup Exec – Delivers 1st in Microsoft Application
Protection, and Simplicity for SMB
• V-Ray Technologies – Shared Between BE /
#1 Backup/Recovery Market Share
May 2010 NetBackup – Dedupe, VMware, and more.
2

3. NetBackup Replication Director (RD)
3

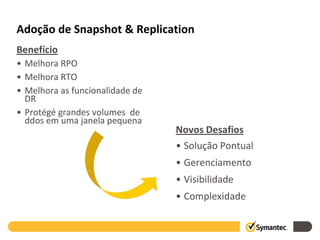

4. Adoção de Snapshot & Replication
Benefício
• Melhora RPO
• Melhora RTO
• Melhora as funcionalidade de
DR
• Protégé grandes volumes de
ddos em uma janela pequena
Novos Desafios
• Solução Pontual
• Gerenciamento
• Visibilidade
• Complexidade

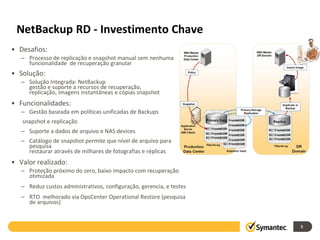

5. NetBackup RD - Investimento Chave
• Desafios:
– Processo de replicação e snapshot manual sem nenhuma
funcionalidade de recuperação granular
• Solução:
– Solução Integrada: NetBackup
gestão e suporte a recursos de recuperação,
replicação, imagens instantâneas e cópias snapshot
• Funcionalidades:
– Gestão baseada em políticas unificadas de Backups
snapshot e replicação
– Suporte a dados de arquivo e NAS devices
– Catálogo de snapshot permite que nível de arquivo para
pesquisa
restaurar através de milhares de fotografias e réplicas
• Valor realizado:
– Proteção próximo do zero, baixo impacto com recuperação
otimizada
– Reduz custos administrativos, configuração, gerencia, e testes
– RTO melhorado via OpsCenter Operational Restore (pesquisa
de arquivos)
5

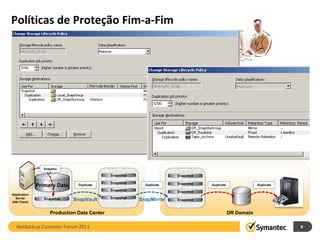

6. Políticas de Proteção Fim-a-Fim
Snapsho
t
Snapshot Snapshot
Snapshot Snapshot
Primary Data Duplicate Duplicate Duplicate Duplicate
Snapshot Snapshot
Application
Server Snapshot
(NB Client)
Snapshot SnapVault SnapMirror Snapshot
Production Data Center DR Domain
NetBackup Customer Forum 2011 6

7. Melhorias na Desduplicação
7

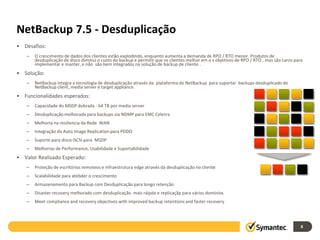

8. NetBackup 7.5 - Desduplicação
• Desafios:
– O crescimento de dados dos clientes estão explodindo, enquanto aumenta a demanda de RPO / RTO menor. Produtos de
desduplicação de disco diminui o custo do backup e permitir que os clientes melhor em o s objetivos de RPO / RTO , mas são caros para
implementar e manter, e não são bem integrados na solução de backup de cliente .
• Solução:
– NetBackup integra a tecnologia de desduplicação através da plataforma do NetBackup para suportar backups desduplicado do
NetBackup client, media server e target appliance.
• Funcionalidades esperados:
– Capacidade do MSDP dobrada - 64 TB por media server
– Desduplicação melhorada para backups via NDMP para EMC Celerra
– Melhoria na resiliencia da Rede WAN
– Integração do Auto Image Replication para PDDO
– Suporte para disco iSCSI para MSDP
– Melhorias de Performance, Usabilidade e Suportabilidade
• Valor Realisado Esperado:
– Proteção de escritórios remoteos e infraestrutura edge através da desduplicação no cliente
– Scalabilidade para atebder o crescimento
– Armazenamento para Backup com Desduplicação para longo retenção
– Disaster recovery melhorado com desduplicação mais ráipda e replicaçãp para vários domínios
– Meet compliance and recovery objectives with improved backup retentions and faster recovery
8

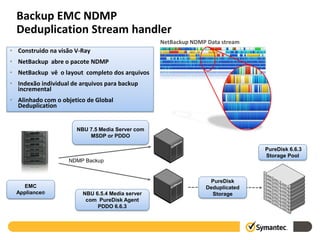

9. Backup EMC NDMP
Deduplication Stream handler
NetBackup NDMP Data stream
• Construido na visão V-Ray
• NetBackup abre o pacote NDMP
• NetBackup vê o layout completo dos arquivos
• Indexão individual de arquivos para backup
incremental
• Alinhado com o objetico de Global
Deduplication
NBU 7.5 Media Server com
MSDP or PDDO
PureDisk 6.6.3
Storage Pool
NDMP Backup
PureDisk
EMC Deduplicated
Appliance® NBU 6.5.4 Media server Storage
com PureDisk Agent
PDDO 6.6.3

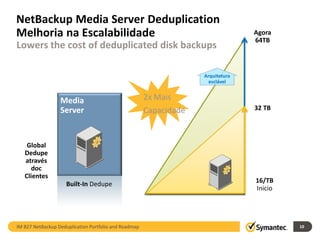

10. NetBackup Media Server Deduplication
Melhoria na Escalabilidade Agora
64TB
Lowers the cost of deduplicated disk backups
Arquitetura
esclável
Media 2x Mais
Server Capacidade 32 TB
Global
Dedupe
através
doc
Clientes
Built-In Dedupe 16/TB
Inicio
IM B27 NetBackup Deduplication Portfolio and Roadmap 10

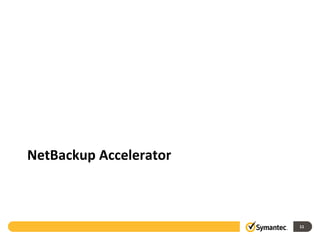

11. NetBackup Accelerator
11

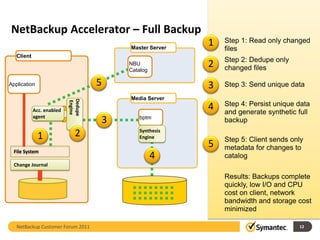

12. NetBackup Accelerator – Full Backup
Master Server
1 Step 1: Read only changed
files
Client
NBU
Catalog
2 Step 2: Dedupe only
changed files
Application 5 3 Step 3: Send unique data
Media Server
Dedupe
4
Engine
Step 4: Persist unique data
Acc. enabled and generate synthetic full
agent
3 bptm
backup
1 2 Synthesis
Engine
5 Step 5: Client sends only
metadata for changes to
File System
4 catalog
Change Journal
Results: Backups complete
quickly, low I/O and CPU
cost on client, network
bandwidth and storage cost
minimized
NetBackup Customer Forum 2011 12

13. NetBackup Search
13

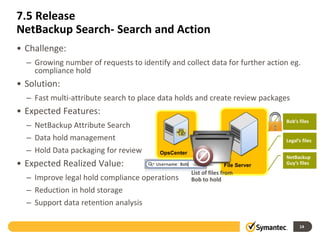

14. 7.5 Release
NetBackup Search- Search and Action
• Challenge:
– Growing number of requests to identify and collect data for further action eg.
compliance hold
• Solution:
– Fast multi-attribute search to place data holds and create review packages
• Expected Features:
Bob’s files
– NetBackup Attribute Search
– Data hold management Legal’s files
– Hold Data packaging for review OpsCenter
NetBackup
• Expected Realized Value: File Server Guy’s files
List of files from
– Improve legal hold compliance operations Bob to hold
– Reduction in hold storage
– Support data retention analysis
14

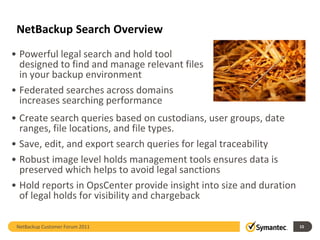

15. NetBackup Search Overview
• Powerful legal search and hold tool
designed to find and manage relevant files
in your backup environment
• Federated searches across domains
increases searching performance
• Create search queries based on custodians, user groups, date
ranges, file locations, and file types.
• Save, edit, and export search queries for legal traceability
• Robust image level holds management tools ensures data is
preserved which helps to avoid legal sanctions
• Hold reports in OpsCenter provide insight into size and duration
of legal holds for visibility and chargeback
NetBackup Customer Forum 2011 15

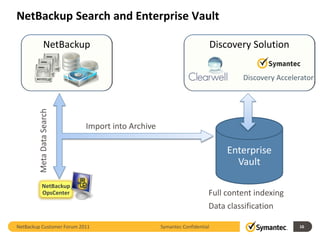

16. NetBackup Search and Enterprise Vault
NetBackup Discovery Solution
Discovery Accelerator
Meta Data Search
Import into Archive
Enterprise
Vault
NetBackup
OpsCenter Full content indexing
Data classification
NetBackup Customer Forum 2011 Symantec Confidential 16

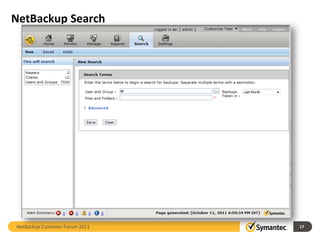

17. NetBackup Search
NetBackup Customer Forum 2011 17

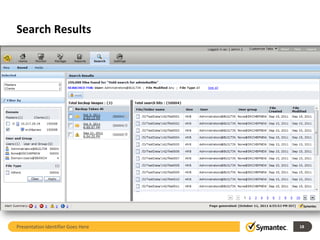

18. Search Results
Presentation Identifier Goes Here 18

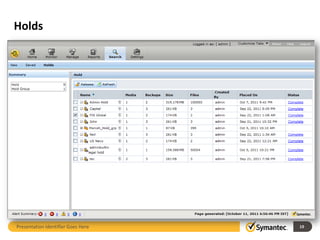

19. Holds
Presentation Identifier Goes Here 19

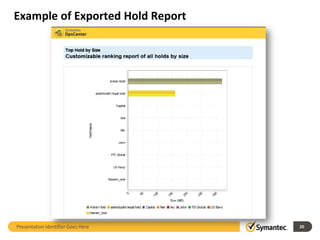

20. Example of Exported Hold Report
Presentation Identifier Goes Here 20

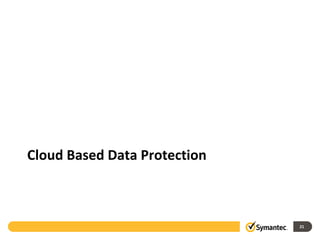

21. Cloud Based Data Protection
21

22. 7.5 Release
Cloud-based Data Protection
• Challenge:
– Replace costly off-premise tape storage infrastructure and operations
– Enable data center class protection at the remote sites
• Solution:
– Expand cloud-based storage options, optimize data movement to cloud,
streamline configuration to cloud, and provide visibility to cloud storage
• Expected Features:
– Optimized data transfer with data reduction
technology, bandwidth throttling and WAN optimization
– New configuration GUI and reporting features
NetBackup™ Cloud Storage
– Additional storage target options
SSL & AT&T,
• Expected Realized Value: Encryption Amazon,
Rackspace,
– Lower long term storage savings via Cloud Data Center
NetBackup
Nirvanix
– Cost effective backup of the remote office
– Greater choice in cloud vendor selection
22

23. Support for New Cloud Targets
• Addition of 3 new cloud storage partners
• Requires only user name and password from the partner
to configure storage target from NBU Administration GUI
23

24. Cloud Throttling Plug-in
• Throttling controls the data transfer rate allocated to
cloud
• Allocated bandwidth can be inputted in % or KB/s.
24

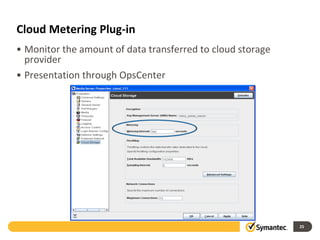

25. Cloud Metering Plug-in
• Monitor the amount of data transferred to cloud storage
provider
• Presentation through OpsCenter
25

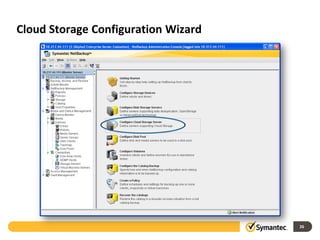

26. Cloud Storage Configuration Wizard
26

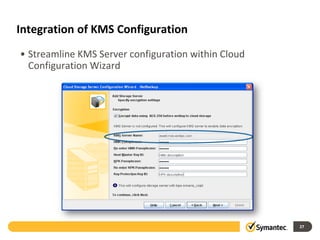

27. Integration of KMS Configuration
• Streamline KMS Server configuration within Cloud
Configuration Wizard
27

28. Core Strength

29. BMR Enhancement (A.I.R.)
Auto Image Replication Design
BMR Boot
NBU BMR NBU BMR Server
Master Domain A Master Domain B
NBU Clients
Import image Site Recovery
using BMR
NBU Media
BMR confg Server
backup BMR Config
Backup Import
Device Notifies NBU
Duplication Bare Metal HW OR Hypervisor
(VMWARE or HyperV) to restore
NBU Clients
NBU Media
Server
OST Appliance or Image
PureDisk OST Appliance or
PureDisk
OST Optimized
Duplication
Production Data Center DR Domain
NetBackup Customer Forum 2011 29

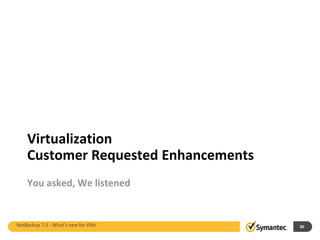

30. Virtualization
Customer Requested Enhancements
You asked, We listened
NetBackup 7.5 - What's new for VMs 30

31. NetBackup 7 Solution for VMware Wins Gold!
Previous NetBackup
Best of VMworld
Awards
FINALIST
“Symantec NetBackup 7 is a trusted product that
lets you restore to multiple hypervisors and
storage platforms, both on premise and in the
cloud. It's easy to use, always works and has
GOLD
strong hypervisor integration.”
Best of VMworld Judges
31

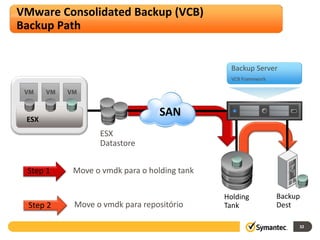

32. VMware Consolidated Backup (VCB)
Backup Path
Backup Server
VCB Framework
ESX
SAN
ESX
Datastore
Step 1 Move o vmdk para o holding tank
Holding Backup
Step 2 Move o vmdk para repositório Tank Dest
32

33. Configuração da Proteção de Dados com
vStorage API
Backup Server
VCB Framework
ESX
SAN
ESX
Datastore
• Não é mais necessário a area de Holding tank
• Melhoria significativa de performance
Holding Backup
Tank Dest
Single step: move vmdk diretamente para o backup
33

34. NetBackup 7 para VMware
Patente Rendente para Restauração Granular de Arquivo
• Backup 1 vez da VM – restaura qualquer coisa*
– Restaura arquivo individual ou a VM – rápido, simples, DR
– Não precisa do cliente: Restauração granular de arquivonativa no De-duplication
processo de backup
NetBackup 7 VTL
VMware VMware VMware
Virtual Tape
VMDK VMDK VMDK
Disk
– Eficiência: O dado é escrito na fita apenas uma vez
– Flexível: suporta backup em qualquer destino
Tape
– Tudo pode ser pesquisado – encontre qualquer arquivo
instantaneamente *Windows only
34

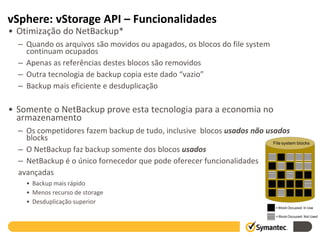

35. vSphere: vStorage API – Funcionalidades
• Otimização do NetBackup*
– Quando os arquivos são movidos ou apagados, os blocos do file system
continuam ocupados
– Apenas as referências destes blocos são removidos
– Outra tecnologia de backup copia este dado “vazio”
– Backup mais eficiente e desduplicação
• Somente o NetBackup prove esta tecnologia para a economia no
armazenamento
– Os competidores fazem backup de tudo, inclusive blocos usados não usados
blocks
File system blocks
– O NetBackup faz backup somente dos blocos usados
– NetBackup é o único fornecedor que pode oferecer funcionalidades
avançadas
• Backup mais rápido
• Menos recurso de storage
• Desduplicação superior
= Block Occupied: In Use
= Block Occupied: Not Used

36. VMDKs são somente VMDKs, certo?
V-Ray Techonology
O quê nos vemos O quê eles veem
Layout completo do file • 1 Grande arquivo
system representado dentro • No Q-tree Intelligence
do arquivo da VMDK/VHD
Fonte : IDC Dado deletado continua
•
inclui presente
• Fronteira dos arquivos
• Fragmentos
Onde eles Falham
• Não tem informações do dado
• Status dos blocos (Deleted) – Precisa de um passo a mais
para coletar arquivos de
O quê Nos Podemos dentro do Cliente na VM.
Fazer • Deve armazenar tanto a
• Armazenar apenas o arquivo VMDK como arquivos
VMDK individuais (2x storage) para
ter a mesma flexibilidade
• 1 passo para recuperar • Ou – Passo adicional para
arquivos individuais dentro recuperar arquivos únicos
de uma VMDK (VMDK Stage)
• Alta taxa de Desduplicação • Deseduplicação Pobre
36

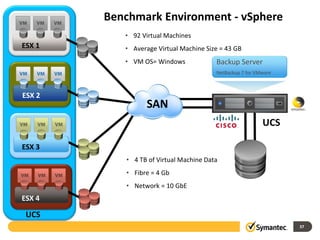

37. Benchmark Environment - vSphere
• 92 Virtual Machines
ESX 1 • Average Virtual Machine Size = 43 GB
• VM OS= Windows Backup Server
NetBackup 7 for VMware
ESX 2
SAN
UCS
ESX 3
• 4 TB of Virtual Machine Data
• Fibre = 4 Gb
• Network = 10 GbE
ESX 4
UCS
37

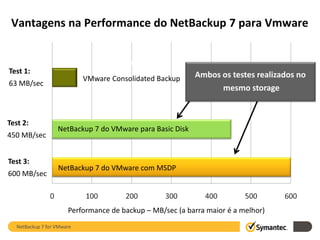

38. Vantagens na Performance do NetBackup 7 para Vmware
Normal Backup
Test 1: Ambos os testes realizados no
VMware Consolidated Backup
63 MB/sec
mesmo storage
Test 2:
NetBackup 7 do VMware para Basic Disk
450 MB/sec
Test 3:
NetBackup 7 do VMware com MSDP
600 MB/sec
Performance de backup – MB/sec (a barra maior é a melhor)
NetBackup 7 for VMware

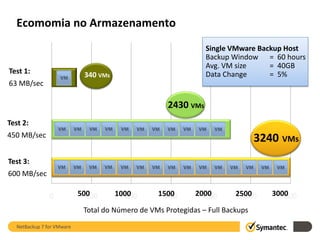

39. Ecomomia no Armazenamento
Single VMware Backup Host
Backup Window = 60 hours
Normal Backup Avg. VM size = 40GB
Test 1: 340 VMs Data Change = 5%
63 MB/sec
2430 VMs
Test 2:
450 MB/sec
3240 VMs
Test 3:
600 MB/sec
500 1000 1500 2000 2500 3000
Total do Número de VMs Protegidas – Full Backups
NetBackup 7 for VMware

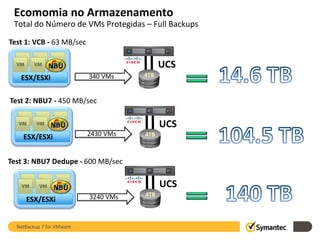

40. Ecomomia no Armazenamento
Total do Número de VMs Protegidas – Full Backups
Test 1: VCB - 63 MB/sec
NBU Normal Backup UCS
340 VMs 4TB
ESX/ESXi
Test 2: NBU7 - 450 MB/sec
NBU UCS
ESX/ESXi 2430 VMs 4TB
Test 3: NBU7 Dedupe - 600 MB/sec
NBU UCS
3240 VMs 4TB
ESX/ESXi
NetBackup 7 for VMware

41. 100% Data in Motion (Fiber)
10% Dedupe Data in Motion
NetBackup para VMware Lower Resource Consumption
Examplo: Movendo 1TB de Dados com 98% de desduplicação
Mount 1TB Transfer 1TB Transfer 0.1TB
126 Mins. 12 Mins. Storage
GOOD
NetBackup Savings File VM
Target Dedupe Target Storage
98%
Appliance
Target
Dedupe VMware
OST  
NetBackup Local
Media Storage Recovery
BETTER Transfer 0.2TB Server Transfer 0.2TB Dedupe
7 Minutes 7 Minutes Storage Savings File VM
Client
Dedupe VMware
98%  x
VMware Optimize Local
Dedupe Storage Recovery
BEST + Media Server Dedupe Transfer 0.02TB
5 Minutes
Storage Savings File VM
Mount 1TB
NetBackup
VMware VMware 98%  
Deduplication Engine

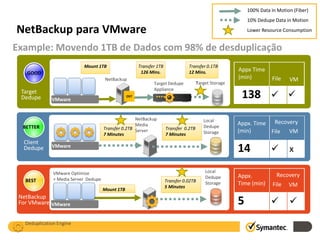

42. 100% Data in Motion (Fiber)
10% Dedupe Data in Motion
NetBackup para VMware
Target
Dedupe
Lower Resource Consumption
Example: Movendo 1TB de Dados com 98% de desduplicação
Mount 1TB Transfer 1TB Transfer 0.1TB
126 Mins. 12 Mins. Appx Time
GOOD
NetBackup (min) File VM
Target Dedupe Target Storage
138
Appliance
Target
Dedupe VMware
OST  
NetBackup Local
Media Dedupe
Appx. Time Recovery
BETTER Transfer 0.2TB Server Transfer 0.2TB
7 Minutes 7 Minutes Storage (min) File VM
Client
Dedupe VMware
14  x
VMware Optimize Local
Dedupe Appx. Recovery
BEST + Media Server Dedupe Transfer 0.02TB
5 Minutes
Storage Time (min) File VM
Mount 1TB
NetBackup
For VMware VMware 5  
Deduplication Engine

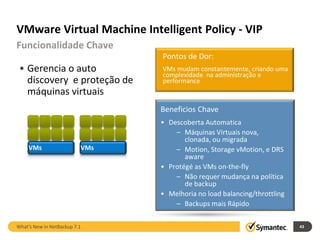

43. VMware Virtual Machine Intelligent Policy - VIP
Funcionalidade Chave
Pontos de Dor:
• Gerencia o auto VMs mudam constantemente, criando uma
complexidade na administração e
discovery e proteção de performance
máquinas virtuais
Beneficios Chave
• Descoberta Automatica
– Máquinas Virtuais nova,
clonada, ou migrada
VMs VMs – Motion, Storage vMotion, e DRS
aware
• Protégé as VMs on-the-fly
– Não requer mudança na política
de backup
• Melhoria no load balancing/throttling
– Backups mais Rápido
What’s New in NetBackup 7.1 43

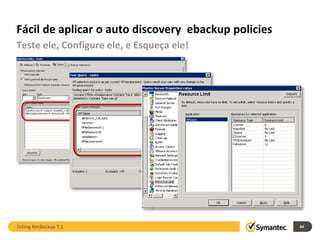

44. Fácil de aplicar o auto discovery ebackup policies
Teste ele, Configure ele, e Esqueça ele!
Selling NetBackup 7.1 44

45. Restore Granular de Arquivos Linux em Ambientes
VMware
Funcionalidades Chave
Pontos de Dor:
80% dos restores são de arquivos
• Recuperação granular de
um arquivo com o
Benefícios Chaves:
backup da imagem da
VM • Corte o Tempo de Backup em 50%
― Backups otimizados – pule blocos sem
• Red Hat Enterprise Linux uso ou desnecessário
• Reduz o consumo de storage para backup
• SUSE Linux em 90% com desduplicação integrada
• Recuperação rápida de arquivos
individuais ou pastas – no backup feito na
fita ou disco
― 100% file permissions retained on file
recovery
• Não requer hardware adicional ou staging
What’s New in NetBackup 7.1 45

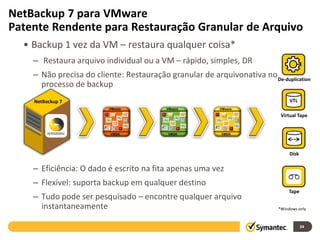

46. NetBackup para VMware
Patent Pending Single File Restore
VTL
Disk
Tape
Processo total a de
automatizado no

47. Melhoria na Proteção de Máquinas
Virtuais
47

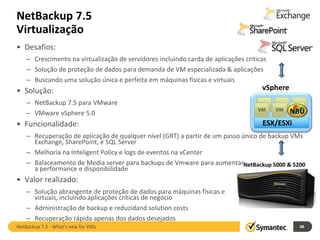

48. NetBackup 7.5
Virtualização
• Desafios:
– Crescimento na virtualização de servidores incluindo carda de aplicações criticas
– Solução de proteção de dados para demanda de VM especializada & aplicações
– Buscando uma solução única e perfeita em máquinas físicas e virtuais
• Solução: vSphere
– NetBackup 7.5 para VMware
– VMware vSphere 5.0 NBU
• Funcionalidade: ESX/ESXi
– Recuperação de aplicação de qualquer nível (GRT) a partir de um passo único de backup VMs
Exchange, SharePoint, e SQL Server
– Melhoria na Inteligent Policy e logs de eventos na vCenter
– Balaceamento de Media server para backups de Vmware para aumentarNetBackup 5000 & 5200
a performance e disponibilidade
• Valor realizado:
– Solução abrangente de proteção de dados para máquinas físicas e
virtuais, incluindo aplicações críticas de negócio
– Administração de backup e reduzidand solution costs
– Recuperação rápida apenas dos dados desejados
NetBackup 7.5 - What's new for VMs 48

49. Proteção & Recuperação de Aplicações
de VM
49

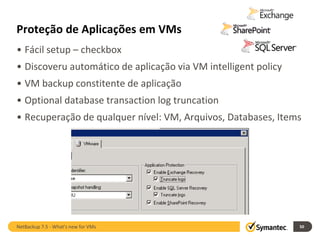

50. Proteção de Aplicações em VMs
• Fácil setup – checkbox
• Discoveru automático de aplicação via VM intelligent policy
• VM backup constitente de aplicação
• Optional database transaction log truncation
• Recuperação de qualquer nível: VM, Arquivos, Databases, Items
NetBackup 7.5 - What's new for VMs 50

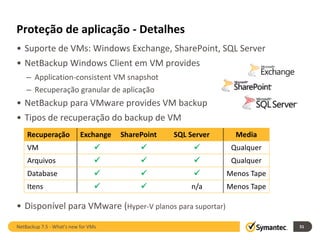

51. Proteção de aplicação - Detalhes
• Suporte de VMs: Windows Exchange, SharePoint, SQL Server
• NetBackup Windows Client em VM provides
– Application-consistent VM snapshot
– Recuperação granular de aplicação
• NetBackup para VMware provides VM backup
• Tipos de recuperação do backup de VM
Recuperação Exchange SharePoint SQL Server Media
VM    Qualquer
Arquivos    Qualquer
Database    Menos Tape
Itens   n/a Menos Tape
• Disponível para VMware (Hyper-V planos para suportar)
NetBackup 7.5 - What's new for VMs 51

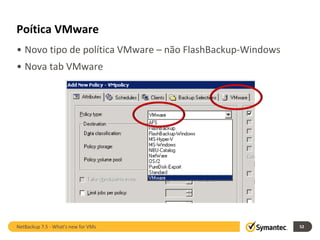

52. Poítica VMware
• Novo tipo de política VMware – não FlashBackup-Windows
• Nova tab VMware
NetBackup 7.5 - What's new for VMs 52

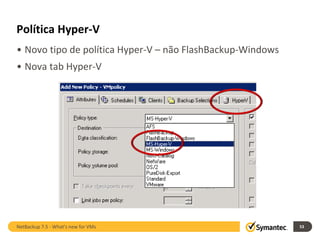

53. Política Hyper-V
• Novo tipo de política Hyper-V – não FlashBackup-Windows
• Nova tab Hyper-V
NetBackup 7.5 - What's new for VMs 53

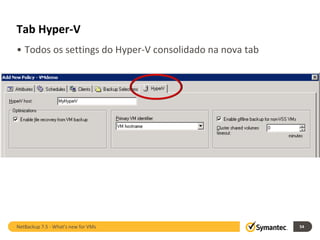

54. Tab Hyper-V
• Todos os settings do Hyper-V consolidado na nova tab
NetBackup 7.5 - What's new for VMs 54

55. Virtualization
Customer Requested Enhancements
You asked, We listened
55

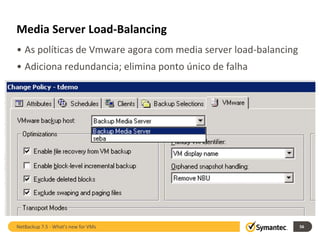

56. Media Server Load-Balancing
• As políticas de Vmware agora com media server load-balancing
• Adiciona redundancia; elimina ponto único de falha
NetBackup 7.5 - What's new for VMs 56

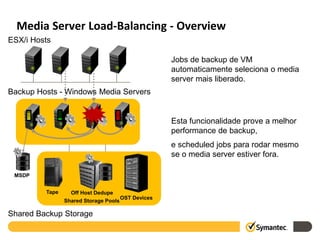

57. Media Server Load-Balancing - Overview
ESX/i Hosts
Jobs de backup de VM
automaticamente seleciona o media
server mais liberado.
Backup Hosts - Windows Media Servers
Esta funcionalidade prove a melhor
performance de backup,
e scheduled jobs para rodar mesmo
se o media server estiver fora.
MSDP
Tape Off Host Dedupe
OST Devices
Shared Storage Pools
Shared Backup Storage

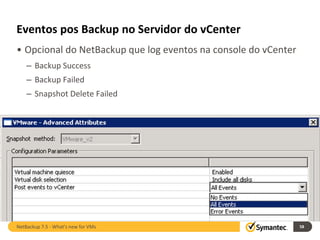

58. Eventos pos Backup no Servidor do vCenter
• Opcional do NetBackup que log eventos na console do vCenter
– Backup Success
– Backup Failed
– Snapshot Delete Failed
NetBackup 7.5 - What's new for VMs 58

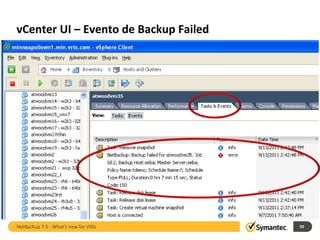

59. vCenter UI – Evento de Backup Failed
NetBackup 7.5 - What's new for VMs 59

60. Melhoria do VM Intelligent Policy
60

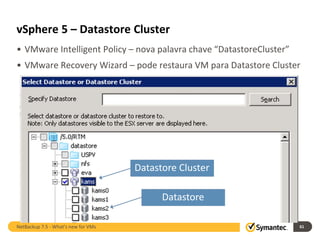

61. vSphere 5 – Datastore Cluster
• VMware Intelligent Policy – nova palavra chave “DatastoreCluster”
• VMware Recovery Wizard – pode restaura VM para Datastore Cluster
Datastore Cluster
Datastore
NetBackup 7.5 - What's new for VMs 61

62. NetBackup Plugin for vCenter
62

63. NetBackup SE Interlock 2011 63

64. Next Generation Information
Management - Archive
64

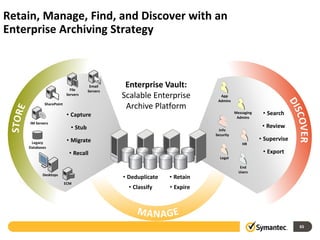

65. Retain, Manage, Find, and Discover with an
Enterprise Archiving Strategy
File
Email Enterprise Vault:
Servers
Servers
Scalable Enterprise App
Admins
SharePoint
Archive Platform
• Capture Messaging • Search
Admins
IM Servers
• Stub • Review
Info
Security
• Migrate • Supervise
Legacy HR
Databases
• Recall • Export
Legal
End
Users
Desktops
• Deduplicate • Retain
ECM
• Classify • Expire
65

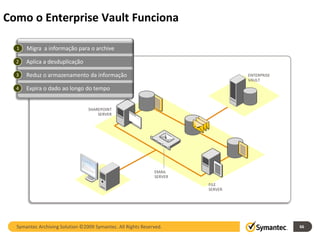

66. Como o Enterprise Vault Funciona
1 Migra a informação para o archive
2 Aplica a desduplicação
3 Reduz o armazenamento da informação ENTERPRISE
VAULT
4 Expira o dado ao longo do tempo
SHAREPOINT
SERVER
EMAIL
SERVER
FILE
SERVER
Symantec Archiving Solution ©2009 Symantec. All Rights Reserved. 66

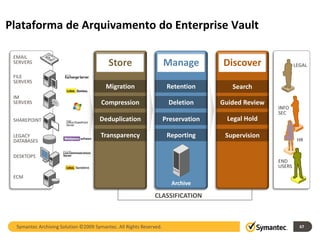

67. Plataforma de Arquivamento do Enterprise Vault
EMAIL
SERVERS Store Manage Discover LEGAL
FILE
SERVERS
Migration Retention Search
IM
SERVERS Compression Deletion Guided Review
INFO
SEC
SHAREPOINT Deduplication Preservation Legal Hold
LEGACY Transparency Reporting Supervision
DATABASES HR
DESKTOPS
END
USERS
ECM
Archive
CLASSIFICATION
Symantec Archiving Solution ©2009 Symantec. All Rights Reserved. 67

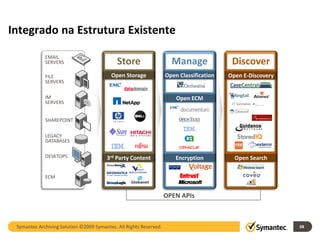

68. Integrado na Estrutura Existente
EMAIL
SERVERS Store Manage Discover
FILE Open Storage Open Classification Open E-Discovery
SERVERS
IM Open ECM
SERVERS
SHAREPOINT
LEGACY
DATABASES
DESKTOPS 3rd Party Content Encryption Open Search
ECM
OPEN APIs
Symantec Archiving Solution ©2009 Symantec. All Rights Reserved. 68

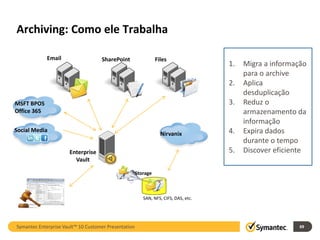

69. Archiving: Como ele Trabalha
Email SharePoint Files
1. Migra a informação
para o archive
2. Aplica
desduplicação
MSFT BPOS 3. Reduz o
Office 365 armazenamento da
informação
Social Media
Nirvanix 4. Expira dados
durante o tempo
Enterprise 5. Discover eficiente
Vault
Storage
SAN, NFS, CIFS, DAS, etc.
Symantec Enterprise Vault™ 10 Customer Presentation 69

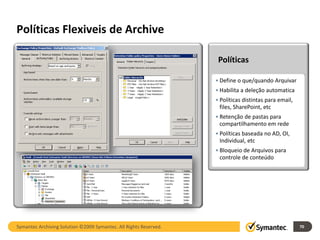

70. Políticas Flexiveis de Archive
Políticas
• Define o que/quando Arquivar
• Habilita a deleção automatica
• Políticas distintas para email,
files, SharePoint, etc
• Retenção de pastas para
compartilhamento em rede
• Políticas baseada no AD, OI,
Individual, etc
• Bloqueio de Arquivos para
controle de conteúdo
Symantec Archiving Solution ©2009 Symantec. All Rights Reserved. 70

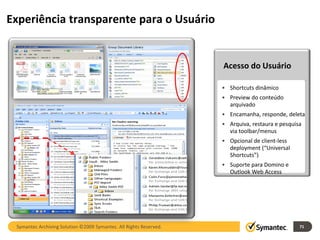

71. Experiência transparente para o Usuário
Acesso do Usuário
• Shortcuts dinâmico
• Preview do conteúdo
arquivado
• Encamanha, responde, deleta
• Arquiva, restaura e pesquisa
via toolbar/menus
• Opcional de client-less
deployment (“Universal
Shortcuts”)
• Suporte para Domino e
Outlook Web Access
Symantec Archiving Solution ©2009 Symantec. All Rights Reserved. 71

72. Serviço de Classificação de Dados (DCS)
Classificação Baseada em Políticas O quê ele faz?
– Decisão de Archive, retenção, tags – Analisa o conteúdo e os metadados
durante o archiving
– Reduz o custo da reatividade do
Discovery – Decide qual a estratégia de archiving e
retenção
– Prioritiza items para revisão do
supervisor – Assinala tags de classificação para
pesquisa
Symantec Enterprise Vault™ 10 Customer Presentation 72

73. Vault Cache
(Offline User Access)
73

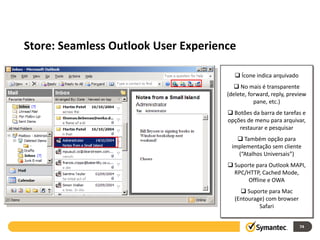

74. Experiência transparente para o Outlook
Store: Seamless Outlook User Experience
 Ícone indica arquivado
 No mais é transparente
(delete, forward, reply, preview
pane, etc.)
 Botões da barra de tarefas e
opções de menu para arquivar,
restaurar e pesquisar
 Também opção para
implementação sem cliente
(“Atalhos Universais”)
 Suporte para Outlook MAPI,
RPC/HTTP, Cached Mode,
Offline e OWA
 Suporte para Mac
(Entourage) com browser
Safari
74

75. Experiência transparente para arquivos
 Representa ícone nativo do
arquivo e o tamanho original
para o usário
 Placeholder com suporte
para servidores de aquivo
windows, NetApp and EMC
Celerra
 Agente executa no servidor
de arquivo Windows
(iplementado com instalação
push)
75

76. Como FSA trabalha
End-User File Server Enterprise Vault
 To recall the archived file, filesuser simply double-clicksand opens in the
Oncethat match Vault is secured, seamlessworkstationVault,placeholder
The archived file the policythe copiedmatchand transparent placeholders
Files Enterprise scans for are which in to Enterprise the indexed, de-
Enterprise Vault is recalled directly to the policy
are createdand compressed
duplicated
native application
Selling File System Archiving 76
76

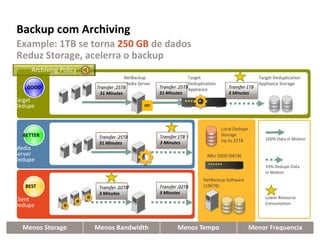

77. Backup com Archiving
Example: 1TB se torna 250 GB de dados
Reduz Storage, acelerra o backup
Archiving Policy
NetBackup Target Target Deduplication
Media Server Deduplication Appliance Storage
GOOD Transfer 1TB
Transfer .25TB Transfer 1TB Appliance
.25TB Transfer 0.1TB
1TB
126Minutes
31 Minutes 126Minutes
31 Minutes 3 Minutes
12 Minutes
Target
Dedupe OST
Local Dedupe
BETTER Transfer 1TB
.25TB Transfer 0.1TB
1TB Storage
Up to 32TB 100% Data in Motion
126Minutes
31 Minutes 12 Minutes
3 Minutes
Media
Server NBU 5000 (96TB)
Dedupe
10% Dedupe Data
in Motion
NetBackup Software
BEST Transfer 0.1TB
Transfer .02TB Transfer 0.1TB
.02TB (196TB)
12 Minutes
3 Minutes 12 Minutes
3 Minutes
Client Lower Resource
Dedupe Consumption
Menos Storage Menos Bandwidth Menos Tempo Menor Frequencia

78. Busca e Restauração de E-mail
 Integrado ao Outlook
 E-mail e anexos
 Restauração de items pelo
outlook pelo prórpio usuário
 Segurança baseada na
permissão da mailbox do
usuário
 Busca também pelo browser
78

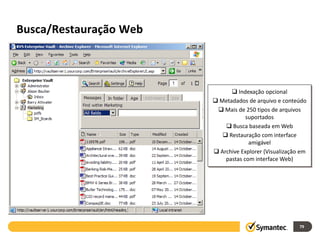

79. Busca/Restauração Web
 Indexação opcional
 Metadados de arquivo e conteúdo
 Mais de 250 tipos de arquivos
suportados
 Busca baseada em Web
 Restauração com interface
amigável
 Archive Explorer (Visualização em
pastas com interface Web)
79

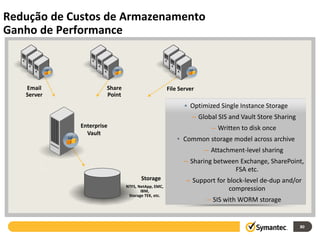

80. Redução de Custos de Armazenamento
Ganho de Performance
Email Share File Server
Server Point
• Optimized Single Instance Storage
– Global SIS and Vault Store Sharing
Enterprise – Written to disk once
Vault
• Common storage model across archive
– Attachment-level sharing
– Sharing between Exchange, SharePoint,
FSA etc.
Storage – Support for block-level de-dup and/or
NTFS, NetApp, EMC,
IBM, compression
Storage TEK, etc.
– SIS with WORM storage
80
Symantec Enterprise Vault Overview ©2008 Symantec. All Rights Reserved.

81. Redução de Armazenamento através da
eliminação de PST/NSF
Acesso transparente para o usuário
PC
Desduplica attravés
de Email, Anexos,
SharePoint, etc.
Enterprise
Network Vault
Share
• 1) Localiza PST/NSF • 2) Migra PST/NSF para archive • 3) Elimina PST/NSF
– File Servers – Mesmo para usuários móveis – Deleta, oculta
– PCs – Limita ação do usuário – Compacta
Symantec Archiving Solution ©2009 Symantec. All Rights Reserved. 81

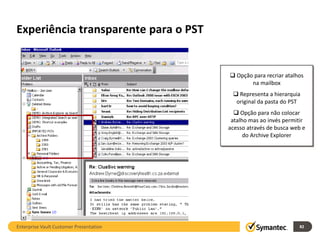

82. Experiência transparente para o PST
 Opção para recriar atalhos
na mailbox
 Representa a hierarquia
original da pasta do PST
 Opção para não colocar
atalho mas ao invés permitir
acesso através de busca web e
do Archive Explorer
Enterprise Vault Customer Presentation 82

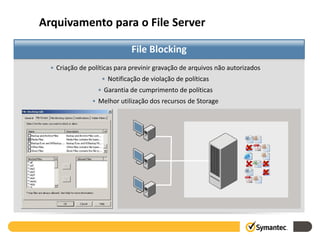

83. Arquivamento para o File Server
File Blocking
• Criação de políticas para previnir gravação de arquivos não autorizados
• Notificação de violação de políticas
• Garantia de cumprimento de políticas
• Melhor utilização dos recursos de Storage

 

Symantec Enterprise Vault Overview ©2008 Symantec. All Rights Reserved. 83

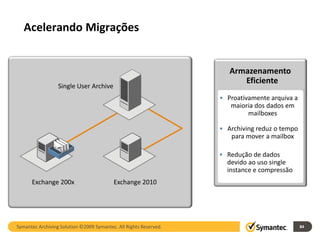

84. Acelerando Migrações
Armazenamento
Eficiente
Single User Archive
• Proativamente arquiva a
maioria dos dados em
mailboxes
• Archiving reduz o tempo
para mover a mailbox
• Redução de dados
devido ao uso single
instance e compressão
Exchange 200x Exchange 2010
Symantec Archiving Solution ©2009 Symantec. All Rights Reserved. 84

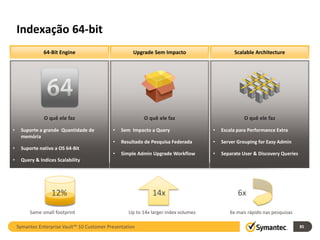

85. Indexação 64-bit
64-Bit Engine Upgrade Sem Impacto Scalable Architecture
O quê ele faz O quê ele faz O quê ele faz
• Suporte a grande Quantidade de • Sem Impacto a Query • Escala para Performance Extra
memória
• Resultado de Pesquisa Federada • Server Grouping for Easy Admin
• Suporte nativo a OS 64-Bit
• Simple Admin Upgrade Workflow • Separate User & Discovery Queries
• Query & Indices Scalability
12% 14x 6x
Same small footprint Up to 14x larger index volumes 6x mais rápido nas pesquisas
Symantec Enterprise Vault™ 10 Customer Presentation 85

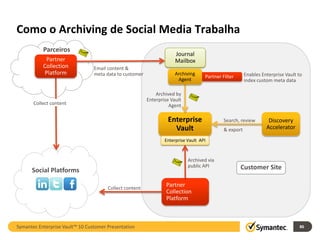

86. Como o Archiving de Social Media Trabalha
Parceiros
Journal
Partner Mailbox
Collection Email content &
Platform meta data to customer Archiving Enables Enterprise Vault to
Partner Filter
Agent index custom meta data
Archived by
Enterprise Vault
Collect content Agent
Enterprise Search, review Discovery
Vault & export Accelerator
Enterprise Vault API
Archived via
public API Customer Site
Social Platforms
Collect content
Partner Collect content
Collection
Platform
Symantec Enterprise Vault™ 10 Customer Presentation 86

87. Restauração Otimizada
Backup 10 TB Archive
Tam. da fita de backup
500 gig partition
Redução de informação armazenada
significa tempo de recuperação
reduzido
Archive
Storage
87

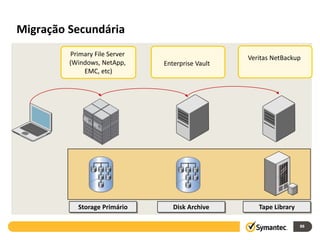

88. Migração Secundária
Primary File Server
Veritas NetBackup
(Windows, NetApp, Enterprise Vault
EMC, etc)
Storage Primário Disk Archive Tape Library
88

89. Thank you!
Eraldo Rodrilla
IMG Sales Specialist
Eraldo_rodrilla@symantec.com
Copyright © 2010 Symantec Corporation. All rights reserved. Symantec and the Symantec Logo are trademarks or registered trademarks of Symantec Corporation or its affiliates in
the U.S. and other countries. Other names may be trademarks of their respective owners.
This document is provided for informational purposes only and is not intended as advertising. All warranties relating to the information in this document, either express or implied,
are disclaimed to the maximum extent allowed by law. The information in this document is subject to change without notice.
89
