O documento descreve o Nagios, um sistema de monitoramento de rede, servidores e serviços open-source. O Nagios permite monitorar recursos de sistema, bancos de dados, serviços, aplicações e equipamentos de rede de forma escalável e redundante com notificações e representação gráfica. Ele pode se integrar com ferramentas externas e executar scripts de forma pró-ativa.

1. Monitoração com Nagios
Cristiano Casado

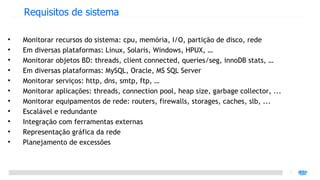

2. Requisitos de sistema

Monitorar recursos do sistema: cpu, memória, I/O, partição de disco, rede

Em diversas plataformas: Linux, Solaris, Windows, HPUX, …

Monitorar objetos BD: threads, client connected, queries/seg, innoDB stats, …

Em diversas plataformas: MySQL, Oracle, MS SQL Server

Monitorar serviços: http, dns, smtp, ftp, …

Monitorar aplicações: threads, connection pool, heap size, garbage collector, ...

Monitorar equipamentos de rede: routers, firewalls, storages, caches, slb, ...

Escalável e redundante

Integração com ferramentas externas

Representação gráfica da rede

Planejamento de excessões

3. Requisitos de sistema

Resolução pró-ativa e execução de scripts remotos

Hierarquia de objetos

Interface web para administração

Notificações por email, instant message, sms, ...

Solução open-source e customizável para nossa necessidade

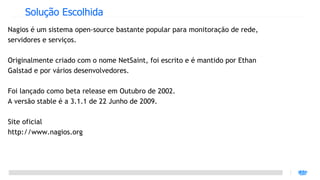

4. Solução Escolhida
Nagios é um sistema open-source bastante popular para monitoração de rede,
servidores e serviços.
Originalmente criado com o nome NetSaint, foi escrito e é mantido por Ethan
Galstad e por vários desenvolvedores.
Foi lançado como beta release em Outubro de 2002.
A versão stable é a 3.1.1 de 22 Junho de 2009.
Site oficial
http://www.nagios.org

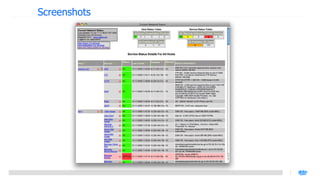

5. Screenshots

6. Screenshots

7. Screenshots

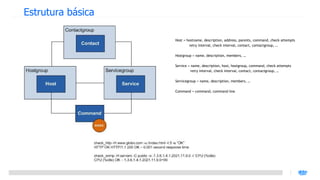

8. Estrutura básica
Host = hostname, description, address, parents, command, check attempts
retry interval, check interval, contact, contactgroup, …
Hostgroup = name, description, members, …
Service = name, description, host, hostgroup, command, check attempts
retry interval, check interval, contact, contactgroup, …
Servicegroup = name, description, members, …
Command = command, command line

9. Integração com ferramentas externas
Passive Checks
Nagios permite a forma passiva de monitoração onde a iniciativa de verificação do serviço e o
envio dos resultados para o Nagios é realizada por uma aplicação externa.

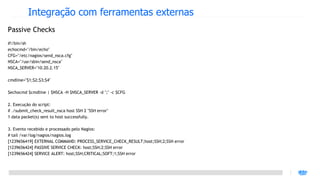

10. Integração com ferramentas externas
Passive Checks
#!/bin/sh
echocmd="/bin/echo"
CFG="/etc/nagios/send_nsca.cfg"
NSCA="/usr/sbin/send_nsca"
NSCA_SERVER="10.20.2.15"
cmdline="$1;$2;$3;$4"
$echocmd $cmdline | $NSCA -H $NSCA_SERVER -d ";" -c $CFG
2. Execução do script:
# ./submit_check_result_nsca host SSH 2 "SSH error"
1 data packet(s) sent to host successfully.
3. Evento recebido e processado pelo Nagios:
# tail /var/log/nagios/nagios.log
[1239656419] EXTERNAL COMMAND: PROCESS_SERVICE_CHECK_RESULT;host;SSH;2;SSH error
[1239656424] PASSIVE SERVICE CHECK: host;SSH;2;SSH error
[1239656424] SERVICE ALERT: host;SSH;CRITICAL;SOFT;1;SSH error

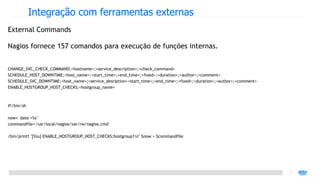

11. Integração com ferramentas externas
External Commands
Nagios fornece 157 comandos para execução de funções internas.
CHANGE_SVC_CHECK_COMMAND;<hostname>;<service_description>;<check_command>
SCHEDULE_HOST_DOWNTIME;<host_name>;<start_time>;<end_time>;<fixed>;<duration>;<author>;<comment>
SCHEDULE_SVC_DOWNTIME;<host_name>;<service_desription><start_time>;<end_time>;<fixed>;<duration>;<author>;<comment>
ENABLE_HOSTGROUP_HOST_CHECKS;<hostgroup_name>
#!/bin/sh
now=`date +%s`
commandfile='/usr/local/nagios/var/rw/nagios.cmd'
/bin/printf "[%lu] ENABLE_HOSTGROUP_HOST_CHECKS;hostgroup1n" $now > $commandfile

12. Integração com ferramentas externas

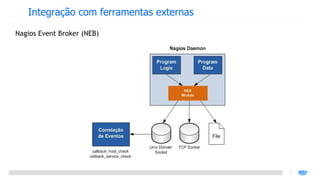

Nagios Event Broker (NEB)

13. Hierarquia de objetos
Nagios é capaz de determinar quando um host
monitorado está em status down ou unreachable
utilizando “parent host”.
define host {
host_name Nagios
}
define host {
host_name Switch1
parents Nagios
}
define host {
host_name Web
parents Switch1
}

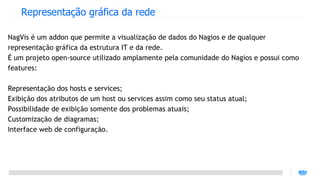

14. Representação gráfica da rede
NagVis é um addon que permite a visualização de dados do Nagios e de qualquer
representação gráfica da estrutura IT e da rede.
É um projeto open-source utilizado amplamente pela comunidade do Nagios e possui como
features:
Representação dos hosts e services;
Exibição dos atributos de um host ou services assim como seu status atual;
Possibilidade de exibição somente dos problemas atuais;
Customização de diagramas;
Interface web de configuração.

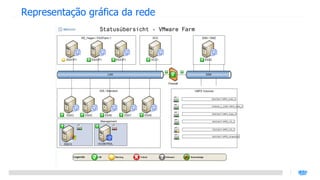

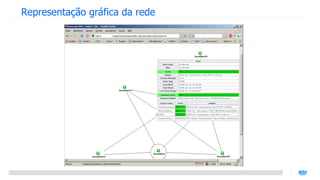

15. Representação gráfica da rede

16. Representação gráfica da rede

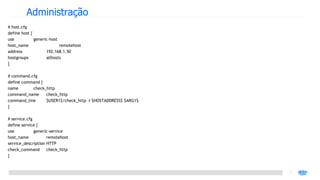

17. Administração
# host.cfg
define host {
use generic-host
host_name remotehost
address 192.168.1.50
hostgroups allhosts
}
# command.cfg
define command {
name check_http
command_name check_http
command_line $USER1$/check_http -I $HOSTADDRESS$ $ARG1$
}
# service.cfg
define service {
use generic-service
host_name remotehost
service_description HTTP
check_command check_http
}

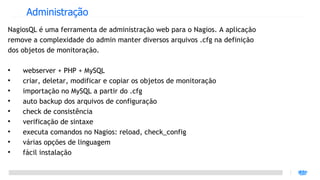

18. Administração
NagiosQL é uma ferramenta de administração web para o Nagios. A aplicação
remove a complexidade do admin manter diversos arquivos .cfg na definição
dos objetos de monitoração.

webserver + PHP + MySQL

criar, deletar, modificar e copiar os objetos de monitoração

importação no MySQL a partir do .cfg

auto backup dos arquivos de configuração

check de consistência

verificação de sintaxe

executa comandos no Nagios: reload, check_config

várias opções de linguagem

fácil instalação

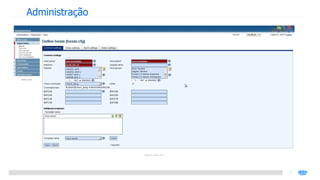

19. Administração

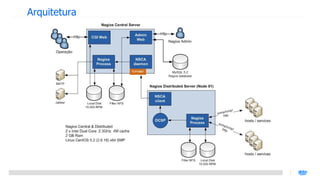

20. Arquitetura

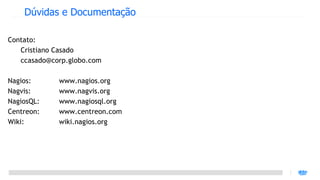

21. Dúvidas e Documentação
Contato:
Cristiano Casado
ccasado@corp.globo.com
Nagios: www.nagios.org
Nagvis: www.nagvis.org
NagiosQL: www.nagiosql.org
Centreon: www.centreon.com
Wiki: wiki.nagios.org
