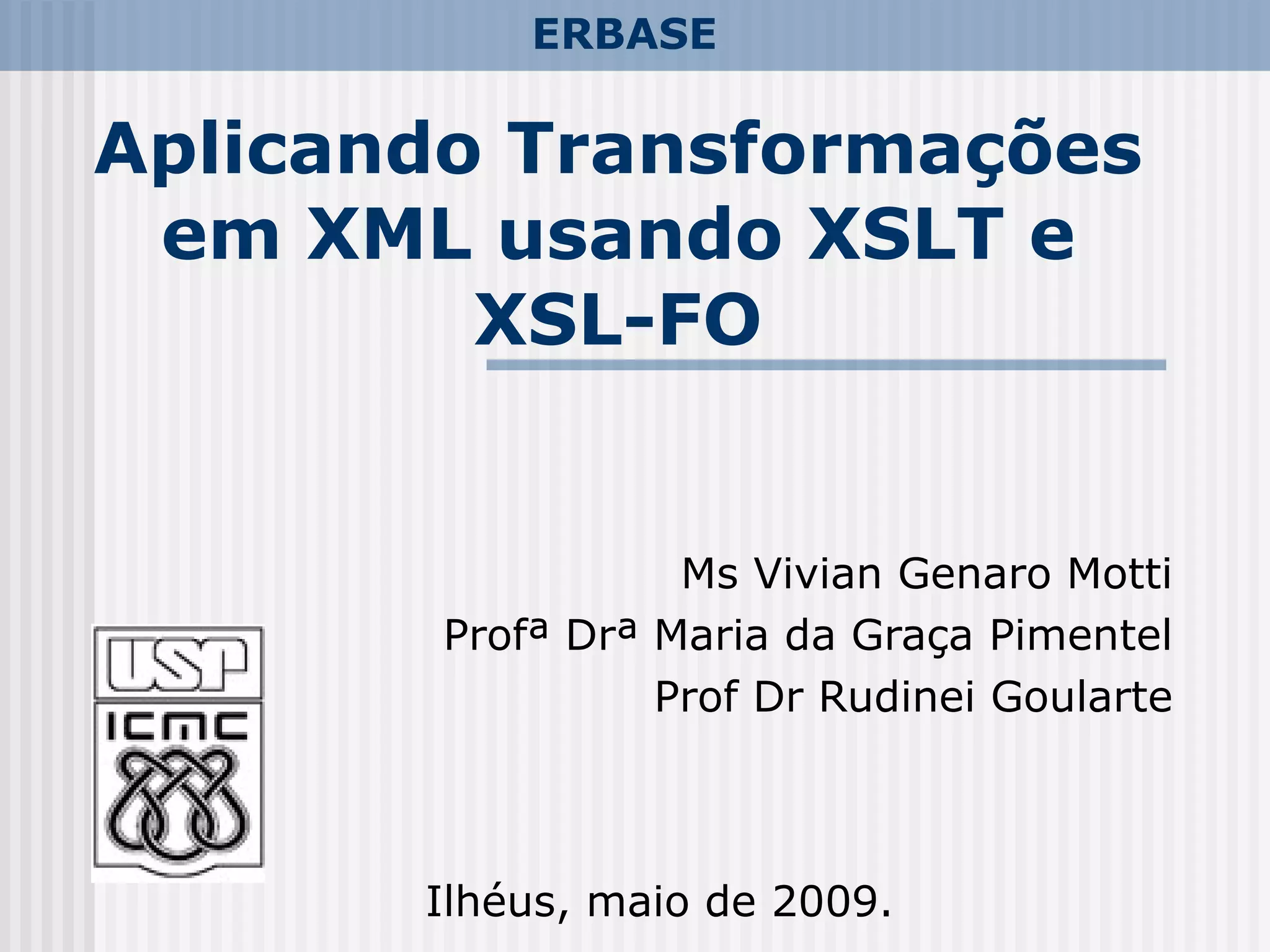

Aplicando Transformações
em XML usando XSLT e
XSL-FO
Ms Vivian Genaro Motti
Profª Drª Maria da Graça Pimentel
Prof Dr Rudinei Goularte
Ilhéus, maio de 2009.
ERBASE

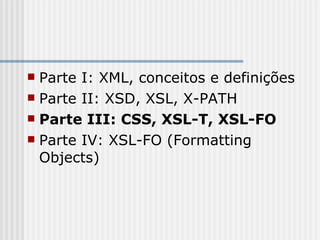

 Parte I: XML, conceitos e definições
 Parte II: XSD, XSL, X-PATH
 Parte III: CSS, XSL-T, XSL-FO
 Parte IV: XSL-FO (Formatting
Objects)

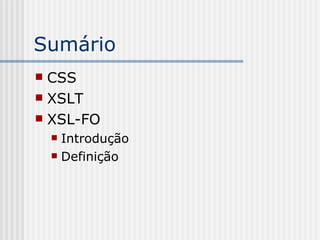

Sumário
 CSS
 XSLT
 XSL-FO
 Introdução
 Definição

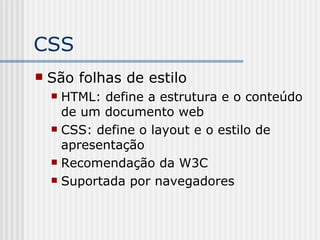

CSS
 São folhas de estilo
 HTML: define a estrutura e o conteúdo
de um documento web
 CSS: define o layout e o estilo de
apresentação
 Recomendação da W3C
 Suportada por navegadores

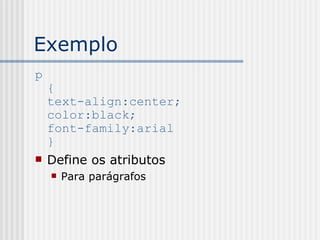

Exemplo
p
{
text-align:center;
color:black;
font-family:arial
}
 Define os atributos
 Para parágrafos

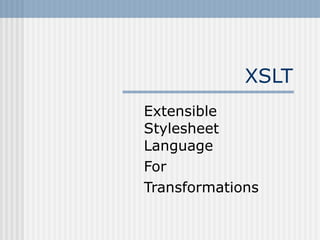

XSLT
Extensible
Stylesheet
Language
For
Transformations

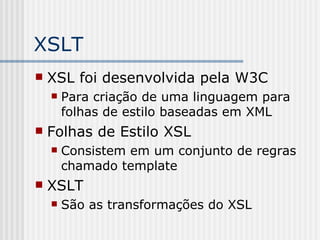

XSLT
 XSL foi desenvolvida pela W3C
 Para criação de uma linguagem para
folhas de estilo baseadas em XML
 Folhas de Estilo XSL
 Consistem em um conjunto de regras
chamado template
 XSLT
 São as transformações do XSL

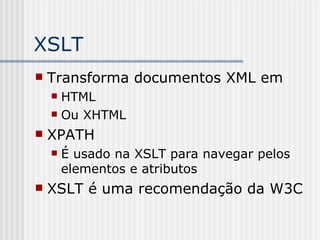

XSLT
 Transforma documentos XML em
 HTML
 Ou XHTML
 XPATH
 É usado na XSLT para navegar pelos
elementos e atributos
 XSLT é uma recomendação da W3C

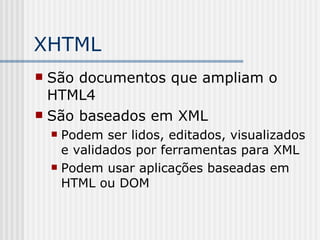

XHTML
 São documentos que ampliam o
HTML4
 São baseados em XML
 Podem ser lidos, editados, visualizados
e validados por ferramentas para XML
 Podem usar aplicações baseadas em
HTML ou DOM

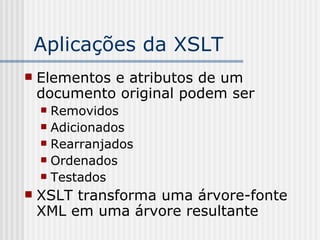

Aplicações da XSLT
 Elementos e atributos de um
documento original podem ser
 Removidos
 Adicionados
 Rearranjados
 Ordenados
 Testados
 XSLT transforma uma árvore-fonte
XML em uma árvore resultante

Suporte por Navegadores
 XML, XPATH e XSLT são suportadas
por
 Internet Explorer 6
 Mozilla Firefox 3
 Google Chrome 1
 Opera 9

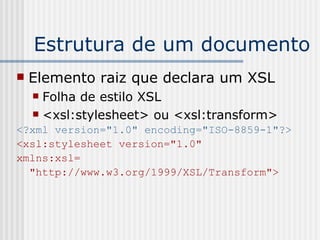

Estrutura de um documento
 Elemento raiz que declara um XSL
 Folha de estilo XSL
 <xsl:stylesheet> ou <xsl:transform>
<?xml version="1.0" encoding="ISO-8859-1"?>
<xsl:stylesheet version="1.0"
xmlns:xsl=
"http://www.w3.org/1999/XSL/Transform">

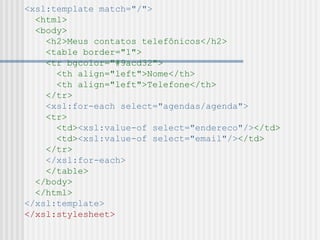

<xsl:template match="/">
<html>
<body>
<h2>Meus contatos telefônicos</h2>
<table border="1">
<tr bgcolor="#9acd32">
<th align="left">Nome</th>
<th align="left">Telefone</th>
</tr>
<xsl:for-each select="agendas/agenda">
<tr>
<td><xsl:value-of select="endereco"/></td>
<td><xsl:value-of select="email"/></td>
</tr>
</xsl:for-each>
</table>
</body>
</html>
</xsl:template>
</xsl:stylesheet>

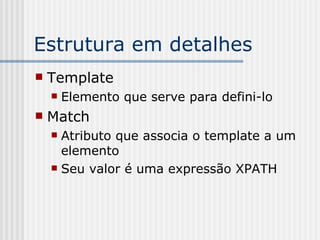

Estrutura em detalhes
 Template
 Elemento que serve para defini-lo
 Match
 Atributo que associa o template a um
elemento
 Seu valor é uma expressão XPATH

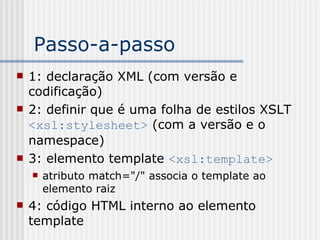

Passo-a-passo
 1: declaração XML (com versão e
codificação)
 2: definir que é uma folha de estilos XSLT
<xsl:stylesheet> (com a versão e o
namespace)
 3: elemento template <xsl:template>
 atributo match="/" associa o template ao
elemento raiz
 4: código HTML interno ao elemento
template

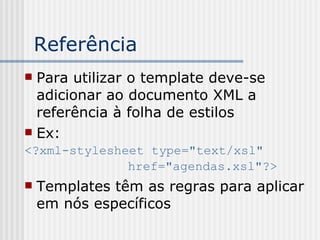

Referência
 Para utilizar o template deve-se
adicionar ao documento XML a
referência à folha de estilos
 Ex:
<?xml-stylesheet type="text/xsl"
href="agendas.xsl"?>
 Templates têm as regras para aplicar
em nós específicos

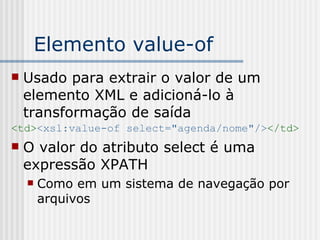

Elemento value-of
 Usado para extrair o valor de um
elemento XML e adicioná-lo à
transformação de saída
<td><xsl:value-of select="agenda/nome"/></td>
 O valor do atributo select é uma
expressão XPATH
 Como em um sistema de navegação por
arquivos

Elemento xsl:for-each
 Retorna um conjunto de elementos
<tr>
<td><xsl:value-of select="nome"/></td>
<td><xsl:value-of select="telefone"/></td>
</tr>
</xsl:for-each>
 Esse exemplo resulta em uma tabela com
todos os elementos

Filtrando elementos
 Expressões XPATH podem ser usadas
para seleção de elementos específicos
<xsl:for-each
select=”agendas/agenda[nome='Maria']”>
 Retorna elementos com nome Maria
 Operadores
• = igual
• != diferente
• < menor que
• > maior que

Ordenando elementos
 O elemento <xsl:sort>, usado após
o <xsl:for-each> ordena os
elementos
 Pode-se especificar qual elemento deve
ser usado na ordenação
 Ex: por nome
<xsl:sort select=”nome”>

Testando elementos
 Para incluir uma condição deve-se
usar após o <xsl:for-each> o <xsl:if>
<xsl:if test="nome != 'Maria'">
<tr>
…
</tr>
</xsl:if>
</xsl:for-each>

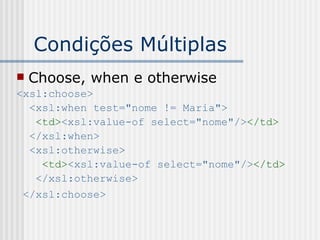

Condições Múltiplas
 Choose, when e otherwise
<xsl:choose>
<xsl:when test="nome != Maria">
</xsl:when>
<xsl:otherwise>
</xsl:otherwise>
</xsl:choose>

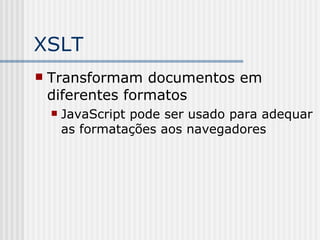

XSLT
 Transformam documentos em
diferentes formatos
 JavaScript pode ser usado para adequar
as formatações aos navegadores

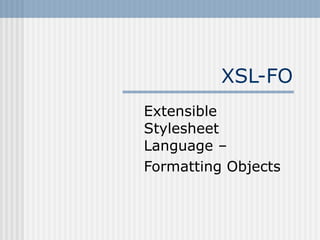

XSL-FO
Extensible
Stylesheet
Language –
Formatting Objects

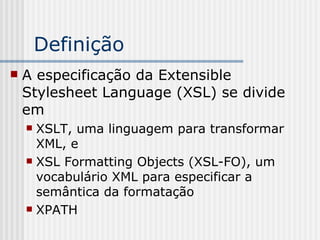

 A especificação da Extensible
Stylesheet Language (XSL) se divide
em
 XSLT, uma linguagem para transformar
XML, e
 XSL Formatting Objects (XSL-FO), um
vocabulário XML para especificar a
semântica da formatação
 XPATH

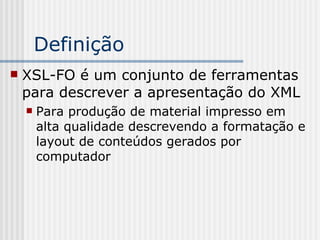

Definição

 XSL-FO é um conjunto de ferramentas
para descrever a apresentação do XML
 Para produção de material impresso em
alta qualidade descrevendo a formatação e
layout de conteúdos gerados por
computador
Definição

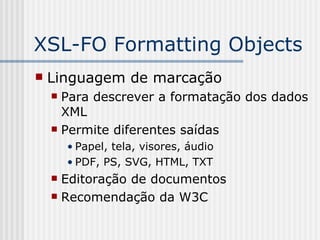

XSL-FO Formatting Objects
 Linguagem de marcação
 Para descrever a formatação dos dados
XML
 Permite diferentes saídas
• Papel, tela, visores, áudio
• PDF, PS, SVG, HTML, TXT
 Editoração de documentos
 Recomendação da W3C

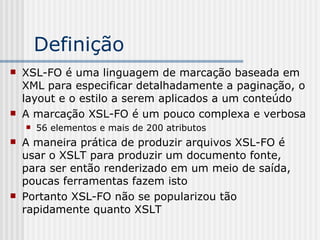

 XSL-FO é uma linguagem de marcação baseada em
XML para especificar detalhadamente a paginação, o
layout e o estilo a serem aplicados a um conteúdo
 A marcação XSL-FO é um pouco complexa e verbosa
 56 elementos e mais de 200 atributos
 A maneira prática de produzir arquivos XSL-FO é
usar o XSLT para produzir um documento fonte,
para ser então renderizado em um meio de saída,
poucas ferramentas fazem isto
 Portanto XSL-FO não se popularizou tão
rapidamente quanto XSLT
Definição

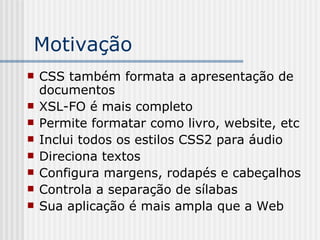

Motivação
 CSS também formata a apresentação de
documentos
 XSL-FO é mais completo
 Permite formatar como livro, website, etc
 Inclui todos os estilos CSS2 para áudio
 Direciona textos
 Configura margens, rodapés e cabeçalhos
 Controla a separação de sílabas
 Sua aplicação é mais ampla que a Web

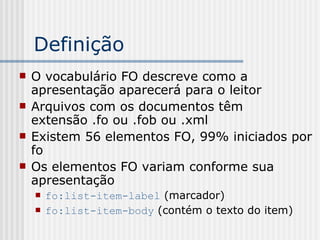

Definição
 O vocabulário FO descreve como a
apresentação aparecerá para o leitor
 Arquivos com os documentos têm
extensão .fo ou .fob ou .xml
 Existem 56 elementos FO, 99% iniciados por
fo
 Os elementos FO variam conforme sua
apresentação
 fo:list-item-label (marcador)
 fo:list-item-body (contém o texto do item)

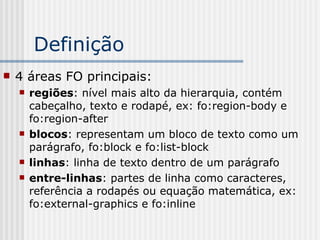

Definição
 4 áreas FO principais:
 regiões: nível mais alto da hierarquia, contém
cabeçalho, texto e rodapé, ex: fo:region-body e
fo:region-after
 blocos: representam um bloco de texto como um
parágrafo, fo:block e fo:list-block
 linhas: linha de texto dentro de um parágrafo
 entre-linhas: partes de linha como caracteres,
referência a rodapés ou equação matemática, ex:
fo:external-graphics e fo:inline

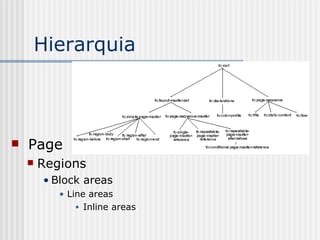

Hierarquia
 Page
 Regions
• Block areas
• Line areas
• Inline areas

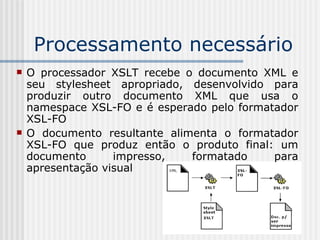

Processamento necessário
 O processador XSLT recebe o documento XML e
seu stylesheet apropriado, desenvolvido para
produzir outro documento XML que usa o
namespace XSL-FO e é esperado pelo formatador
XSL-FO
 O documento resultante alimenta o formatador
XSL-FO que produz então o produto final: um
documento impresso, formatado para
apresentação visual

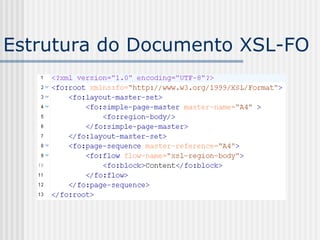

Documento XSL-FO
 Para o layout do conteúdo, [3] layout-master-set especifica o
tamanho da página (simple-page-master [4]). O elemento
region-body corresponde à parte principal do layout da página
 [8] Para suporte à paginação complexa, o elemento page-
sequence é usado. Para um layout simples de página, é
necessária apenas uma definição particular de página (simple-
page-master)
 O elemento no page-sequence é o flow [9] que se refere à
distribuição do conteúdo pelas áreas da página.
 No xsl-region-body está identificada em qual região da página o
texto flui. Ele diferencia o corpo da página das outras áreas
(margens, cabeçalho, rodapé). O conteúdo [10], não pode ser
inserido como texto simples, pois o formatador teria que
adivinhar o que fazer com ele, então o conteúdo está em
<fo:block>Content</fo:block> que define um bloco de texto na
página

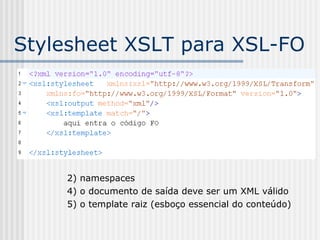

Stylesheet XSLT para XSL-FO
2) namespaces
4) o documento de saída deve ser um XML válido
5) o template raiz (esboço essencial do conteúdo)

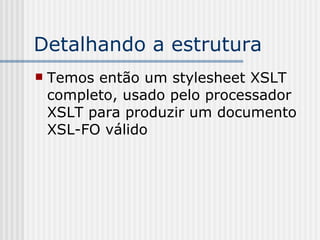

Detalhando a estrutura
 Temos então um stylesheet XSLT
completo, usado pelo processador
XSLT para produzir um documento
XSL-FO válido

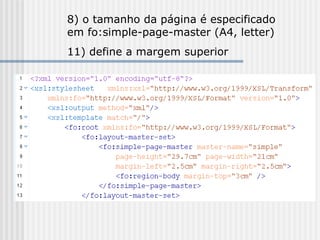

8) o tamanho da página é especificado
em fo:simple-page-master (A4, letter)
11) define a margem superior

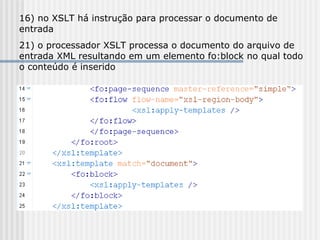

16) no XSLT há instrução para processar o documento de
entrada
21) o processador XSLT processa o documento do arquivo de
entrada XML resultando em um elemento fo:block no qual todo
o conteúdo é inserido

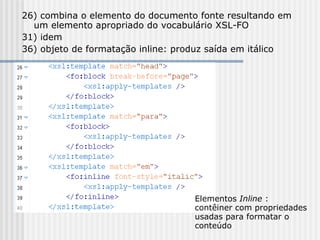

26) combina o elemento do documento fonte resultando em
um elemento apropriado do vocabulário XSL-FO
31) idem
36) objeto de formatação inline: produz saída em itálico
Elementos Inline :
contêiner com propriedades
usadas para formatar o
conteúdo

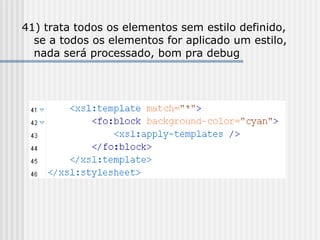

41) trata todos os elementos sem estilo definido,
se a todos os elementos for aplicado um estilo,
nada será processado, bom pra debug

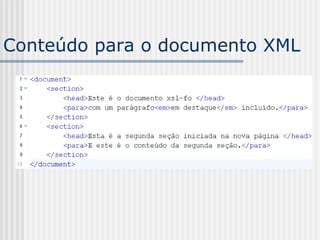

Conteúdo para o documento XML

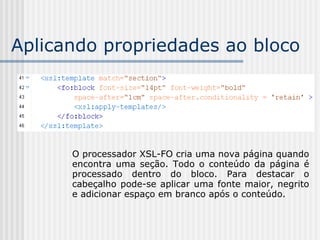

Aplicando propriedades ao bloco
O processador XSL-FO cria uma nova página quando
encontra uma seção. Todo o conteúdo da página é
processado dentro do bloco. Para destacar o
cabeçalho pode-se aplicar uma fonte maior, negrito
e adicionar espaço em branco após o conteúdo.

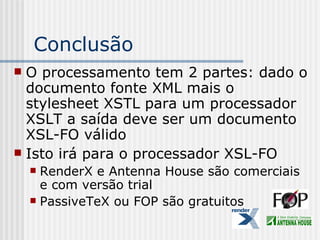

Conclusão
 O processamento tem 2 partes: dado o
documento fonte XML mais o
stylesheet XSTL para um processador
XSLT a saída deve ser um documento
XSL-FO válido
 Isto irá para o processador XSL-FO
 RenderX e Antenna House são comerciais
e com versão trial
 PassiveTeX ou FOP são gratuitos

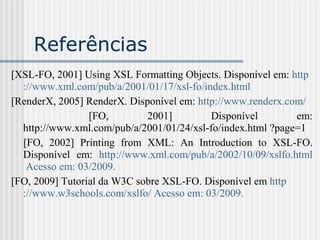

Referências
[XSL-FO, 2001] Using XSL Formatting Objects. Disponível em: http
://www.xml.com/pub/a/2001/01/17/xsl-fo/index.html
[RenderX, 2005] RenderX. Disponível em: http://www.renderx.com/
[FO, 2001] Disponível em:
http://www.xml.com/pub/a/2001/01/24/xsl-fo/index.html ?page=1
[FO, 2002] Printing from XML: An Introduction to XSL-FO.
Disponível em: http://www.xml.com/pub/a/2002/10/09/xslfo.html
Acesso em: 03/2009.
[FO, 2009] Tutorial da W3C sobre XSL-FO. Disponível em http
://www.w3schools.com/xslfo/ Acesso em: 03/2009.
