O documento apresenta o manual de identidade visual do GDR Lab (Game Design Research Laboratory). Nele são definidos os elementos gráficos que compõem a marca do laboratório, como a assinatura principal e alternativas, padrões tipográficos e cromáticos, regras para redução e aplicação da marca em diferentes suportes. Aplicações como cartão de visita, papel timbrado e banners são detalhadas para orientar a comunicação visual da instituição.

1. Manual
de Identidade Visual

2. Introdução

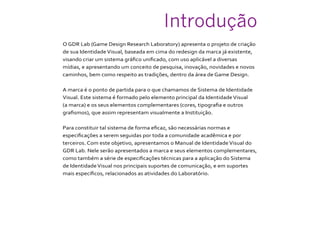

O GDR Lab (Game Design Research Laboratory) apresenta o projeto de criação
de sua IdentidadeVisual, baseada em cima do redesign da marca já existente,
visando criar um sistema gráfico unificado, com uso aplicável a diversas
mídias, e apresentando um conceito de pesquisa, inovação, novidades e novos
caminhos, bem como respeito as tradições, dentro da área de Game Design.
A marca é o ponto de partida para o que chamamos de Sistema de Identidade
Visual. Este sistema é formado pelo elemento principal da IdentidadeVisual
(a marca) e os seus elementos complementares (cores, tipografia e outros
grafismos), que assim representam visualmente a Instituição.
Para constituir tal sistema de forma eficaz, são necessárias normas e
especificações a serem seguidas por toda a comunidade acadêmica e por
terceiros. Com este objetivo, apresentamos o Manual de IdentidadeVisual do
GDR Lab. Nele serão apresentados a marca e seus elementos complementares,
como também a série de especificações técnicas para a aplicação do Sistema
de IdentidadeVisual nos principais suportes de comunicação, e em suportes
mais específicos, relacionados as atividades do Laboratório.

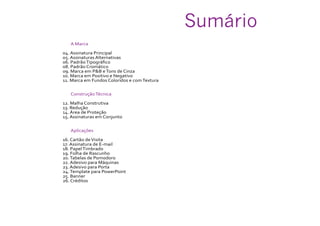

3. A Marca
04. Assinatura Principal
05. Assinaturas Alternativas
06. PadrãoTipográfico
08. Padrão Cromático
09. Marca em P&B eTons de Cinza
10. Marca em Positivo e Negativo
11. Marca em Fundos Coloridos e comTextura
ConstruçãoTécnica
12. Malha Construtiva
13. Redução
14. Área de Proteção
15. Assinaturas em Conjunto
Aplicações
16. Cartão deVisita
17. Assinatura de E-mail
18. PapelTimbrado
19. Folha de Rascunho
20.Tabelas de Pomodoro
22. Adesivo para Máquinas
23. Adesivo para Porta
24.Template para PowerPoint
25. Banner
26. Créditos
Sumário

4. A Marca | Assinatura Principal

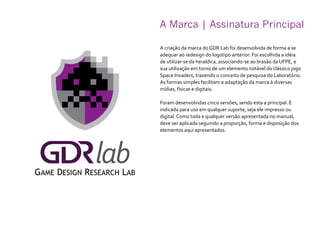

A criação da marca do GDR Lab foi desenvolvida de forma a se
adequar ao redesign do logotipo anterior. Foi escolhida a idéia
de utilizar-se da heraldica, associando-se ao brasão da UFPE, e
sua utilização em torno de um elemento notável do clássico jogo
Space Invaders, trazendo o conceito de pesquisa do Laboratório.
As formas simples facilitam a adaptação da marca à diversas
mídias, físicas e digitais.
Foram desenvolvidas cinco versões, sendo esta a principal. É
indicada para uso em qualquer suporte, seja ele impresso ou
digital. Como toda e qualquer versão apresentada no manual,
deve ser aplicada seguindo a proporção, forma e disposição dos
elementos aqui apresentados.

5. Assinaturas Alternativas
Estas versões foram criadas para adaptar o uso da marca a
situações específicas. As opções com orientação horizontal
são destinadas para situações na qual o espaço disponível é
predominantemente horizontal. As com orientação vertical são as
indicadas para todos os outros usos.
As versões com o nome por extenso do laboratório abaixo da logo
são adequadas a situações fora do meio acadêmico, e/ou fora
do meio tecnológico. As versões sem nome por extenso, são as
recomendadas para uso no meio acadêmico, e em áreas familiares
a atuação do Laboratório. As versões com outline são destinadas a
situações na qual o fundo possui texturas, de forma a destacá-lo.

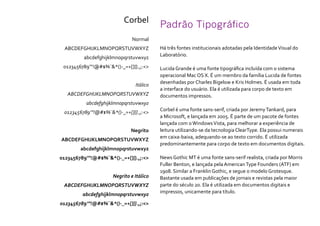

6. Padrão Tipográfico
Há três fontes institucionais adotadas pela IdentidadeVisual do
Laboratório.
Lucida Grande é uma fonte tipográfica incluída com o sistema
operacional Mac OS X. É um membro da família Lucida de fontes
desenhadas por Charles Bigelow e Kris Holmes. É usada em toda
a interface do usuário. Ela é utilizada para corpo de texto em
documentos impressos.
Corbel é uma fonte sans-serif, criada por JeremyTankard, para
a Microsoft, e lançada em 2005. É parte de um pacote de fontes
lançada com oWindowsVista, para melhorar a experiência de
leitura utilizando-se da tecnologia ClearType. Ela possui numerais
em caixa-baixa, adequando-se ao texto corrido. É utilizada
predominantemente para corpo de texto em documentos digitais.
News Gothic MT é uma fonte sans-serif realista, criada por Morris
Fuller Benton, e lançada pela AmericanType Founders (ATF) em
1908. Similar a Franklin Gothic, e segue o modelo Grotesque.
Bastante usada em publicações de jornais e revistas pela maior
parte do século 20. Ela é utilizada em documentos digitais e
impressos, unicamente para título.
Corbel
Normal
ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
0123456789’”!@#$%¨&*()-_=+[]{}.,;:<>
Itálico
ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
0123456789’”!@#$%¨&*()-_=+[]{}.,;:<>
Negrito
ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
0123456789’”!@#$%¨&*()-_=+[]{}.,;:<>
Negrito e Itálico
ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
0123456789’”!@#$%¨&*()-_=+[]{}.,;:<>

7. News Gothic MT
Normal
ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
0123456789’”!@#$%¨&*()-_=+[]{}.,;:<>
Itálico
ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
0123456789’”!@#$%¨&*()-_=+[]{}.,;:<>
Negrito
ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
0123456789’”!@#$%¨&*()-_=+[]{}.,;:<>
Lucida Grande
Normal
ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
0123456789’”!@#$%¨&*()-_=+[]{}.,;:<>
Negrito
ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
0123456789’”!@#$%¨&*()-_=+[]{}.,;:<>

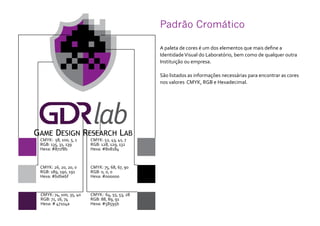

8. Padrão Cromático
A paleta de cores é um dos elementos que mais define a
IdentidadeVisual do Laboratório, bem como de qualquer outra
Instituição ou empresa.
São listados as informações necessárias para encontrar as cores
nos valores CMYK, RGB e Hexadecimal.
CMYK: 58, 100, 5, 1
RGB: 135, 31, 139
Hexa: #871f8b
CMYK: 26, 20, 20, 0
RGB: 189, 190, 191
Hexa: #bdbebf
CMYK: 75, 68, 67, 90
RGB: 0, 0, 0
Hexa: #000000
CMYK: 74, 100, 35, 40
RGB: 71, 16, 74
Hexa: # 47104a
CMYK: 64, 55, 53, 28
RGB: 88, 89, 91
Hexa: #58595b
CMYK: 52, 43, 41, 7
RGB: 128, 129, 132
Hexa: #808184

9. Marca em P&B e tons de Cinza
Para impressos que apenas dispoem de tons de cinza, ou cor única,
há a opção da impressão em tons de cinza.
CMYK: 49, 40, 41, 5
RGB: 136, 136, 136
Hexa: #888888
CMYK: 70, 63, 62, 59
RGB: 50, 50, 50
Hexa: #323232
CMYK: 75, 68, 67, 90
RGB: 0, 0, 0
Hexa: #000000
CMYK: 62, 55, 54, 28
RGB: 89, 89, 89
Hexa: #595959

10. Marca em Positivo e Negativo
Dependendo da luminosidade da cor de fundo, para impressão em
cor única, deve-se optar entre a marca em positivo, ou negativo.

11. Marca em Fundos Coloridos e
com Textura
Devido as grandes variações em texturas e cores, para simplificar
o uso da marca, foi criada uma versão com outline, de forma a
destacá-la, sem grandes necessidades de adaptação. No caso
de fundos mais escuros, pode-se utilizar uma versão branca do
outline.

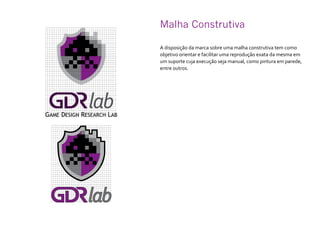

12. Malha Construtiva
A disposição da marca sobre uma malha construtiva tem como
objetivo orientar e facilitar uma reprodução exata da mesma em
um suporte cuja execução seja manual, como pintura em parede,
entre outros.

13. Redução

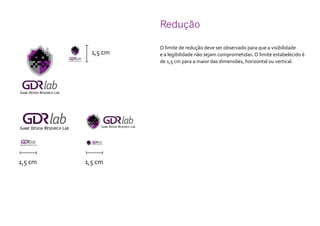

O limite de redução deve ser observado para que a visibilidade
e a legibilidade não sejam comprometidas. O limite estabelecido é
de 1,5 cm para a maior das dimensões, horizontal ou vertical.
1,5 cm
1,5 cm 1,5 cm

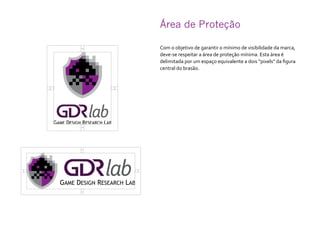

14. Área de Proteção
Com o objetivo de garantir o mínimo de visibilidade da marca,
deve-se respeitar a área de proteção mínima. Esta área é
delimitada por um espaço equivalente a dois “pixels” da figura
central do brasão.

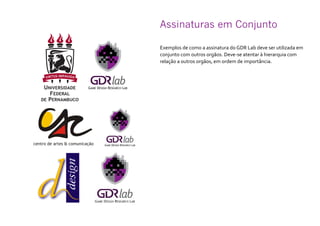

15. Assinaturas em Conjunto
Exemplos de como a assinatura do GDR Lab deve ser utilizada em
conjunto com outros orgãos. Deve-se atentar à hierarquia com
relação a outros orgãos, em ordem de importância.

16. Cartão de Visita
9,0 cm
5,0 cm
5,0 cm
O Cartão deVisita é utilizado por todos os membros do
laboratório, podendo ser impresso em qualquer das duas versões
aqui apresentadas. Deve conter nome, cargo, telefone para
contato, e-mail e endereço na web do GDR Lab.

17. Assinatura de E-mail
Assim como o cartão de visita, a assinatura de e-mail é utilizada
por todos os membros do laboratório, também em qualquer das
duas versões aqui apresentadas. Devem conter nome, cargo,
telefone para contato e endereço de e-mail.

18. Papel Timbrado
O PapelTimbrado é utilizado nos documentos do Laboratório,
possuindo o brasão em transparência de 15% no fundo. Impresso
em papel A4 (21,0 cm x 29,7 cm). Utiliza apenas a fonte Corbel, no
tamanho 13 para as informações centrais, e 9 para as informações
à direita.

19. Folha de Rascunho
A Folha de Rascunho é utilizada internamente. Devido as
atividades do Laboratório costumarem requerer ilustrações e
desenhos técnicos, é constituída de uma malha quadriculada, de
forma a facilitar a visualização da estrutura. Impressa em P&B,
tamanho A4 (21,0 cm x 29,7 cm).

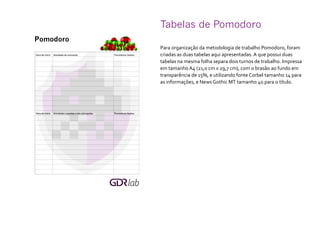

20. Tabelas de Pomodoro
Para organização da metodologia de trabalho Pomodoro, foram
criadas as duas tabelas aqui apresentadas. A que possui duas
tabelas na mesma folha separa dois turnos de trabalho. Impressa
em tamanho A4 (21,0 cm x 29,7 cm), com o brasão ao fundo em
transparência de 15%, e utilizando fonte Corbel tamanho 14 para
as informações, e News Gothic MT tamanho 40 para o título.

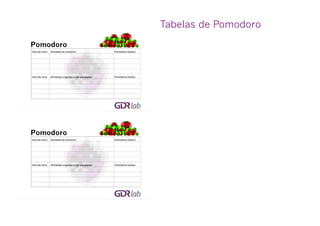

21. Tabelas de Pomodoro

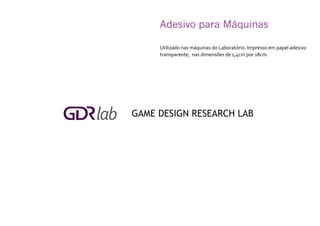

22. Adesivo para Máquinas
Utilizado nas máquinas do Laboratório. Impresso em papel adesivo
transparente, nas dimensões de 1,4cm por 18cm.

23. Adesivo para Porta
Utilizado na porta do Laboratório. Impresso em papel adesivo
transparente. A área preta representa área de corte para maçaneta
e fechadura.

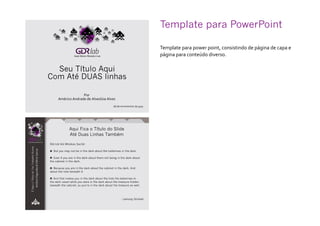

24. Template para PowerPoint
Template para power point, consistindo de página de capa e
página para conteúdo diverso.

25. Banner
Banner para página do Laboratório, podendo ser utilizado em todo
e qualquer material online do Laboratório, como websites, páginas
de redes sociais, entre outros.

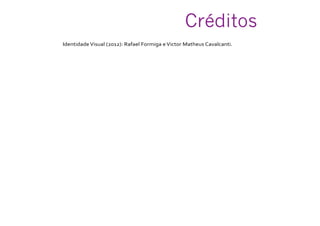

26. IdentidadeVisual (2012): Rafael Formiga eVictor Matheus Cavalcanti.
Créditos
