1. Amplificadores Operacionais
Professor: Luiz César
luiz.elcesar@live.com

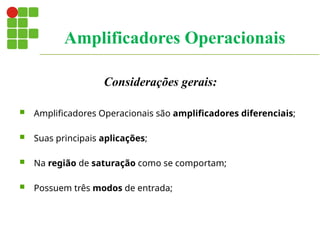

2. Considerações gerais:
 Amplificadores Operacionais são amplificadores diferenciais;
 Suas principais aplicações;
 Na região de saturação como se comportam;
 Possuem três modos de entrada;
Amplificadores Operacionais

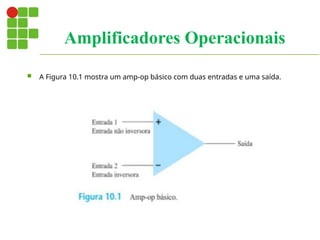

3.  A Figura 10.1 mostra um amp-op básico com duas entradas e uma saída.
Amplificadores Operacionais

4. Amplificadores Operacionais

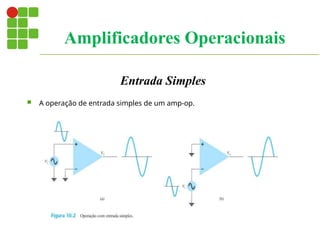

Entrada Simples
 A operação de entrada simples de um amp-op.

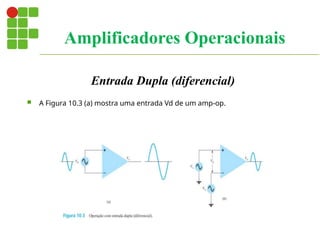

5. Entrada Dupla (diferencial)
 A Figura 10.3 (a) mostra uma entrada Vd de um amp-op.
Amplificadores Operacionais

6. Entrada Simples com Saída Dupla
 A Figura 10.5 mostra uma situação de entrada simples com saída dupla do
amp-op.
Amplificadores Operacionais

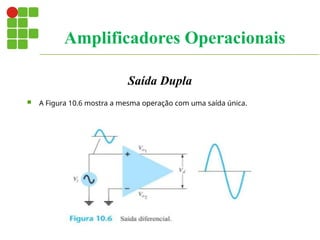

7. Saída Dupla
 A Figura 10.6 mostra a mesma operação com uma saída única.
Amplificadores Operacionais

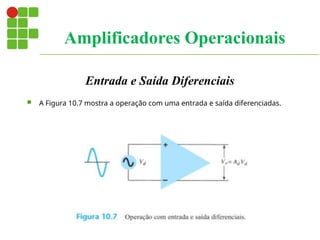

8. Entrada e Saída Diferenciais
 A Figura 10.7 mostra a operação com uma entrada e saída diferenciadas.
Amplificadores Operacionais

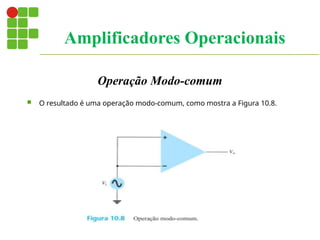

9. Operação Modo-comum
 O resultado é uma operação modo-comum, como mostra a Figura 10.8.
Amplificadores Operacionais

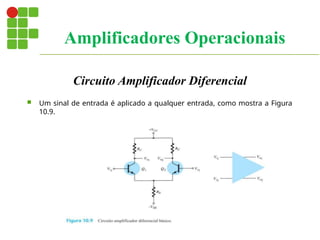

10. Circuito Amplificador Diferencial
 Um sinal de entrada é aplicado a qualquer entrada, como mostra a Figura
10.9.
Amplificadores Operacionais

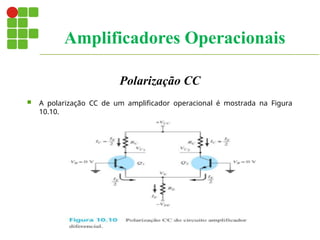

11. Polarização CC
 A polarização CC de um amplificador operacional é mostrada na Figura
10.10.
Amplificadores Operacionais

12. Amplificador Operacional

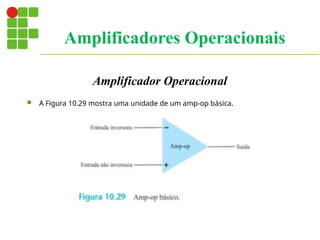

 A Figura 10.29 mostra uma unidade de um amp-op básica.
Amplificadores Operacionais

13. Amplificador Operacional Características

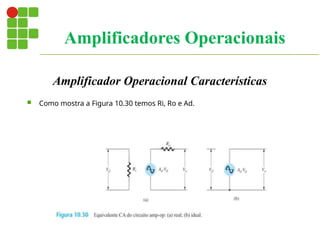

 Como mostra a Figura 10.30 temos Ri, Ro e Ad.
Amplificadores Operacionais

14. Amplificadores Básicos

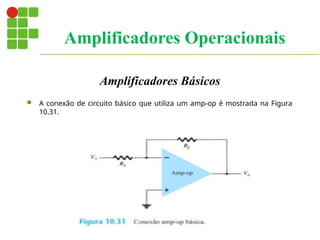

 A conexão de circuito básico que utiliza um amp-op é mostrada na Figura
10.31.
Amplificadores Operacionais

15. Circuitos Práticos com Amp-Ops
Amplificador Inversor

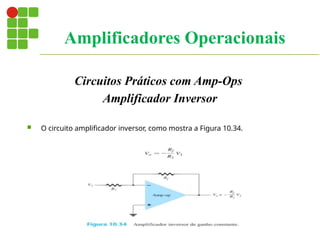

 O circuito amplificador inversor, como mostra a Figura 10.34.
Amplificadores Operacionais

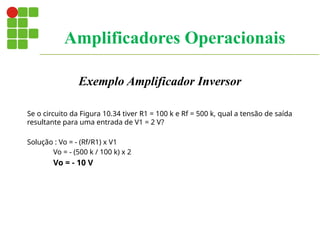

16. Exemplo Amplificador Inversor
Se o circuito da Figura 10.34 tiver R1 = 100 k e Rf = 500 k, qual a tensão de saída
resultante para uma entrada de V1 = 2 V?
Solução : Vo = - (Rf/R1) x V1
Vo = - (500 k / 100 k) x 2
Vo = - 10 V
Amplificadores Operacionais

17. Circuitos Práticos com Amp-Ops
Amplificador Não Inversor

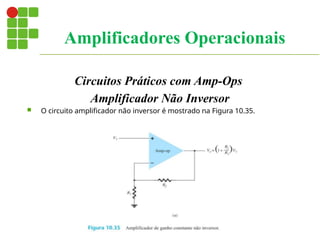

 O circuito amplificador não inversor é mostrado na Figura 10.35.
Amplificadores Operacionais

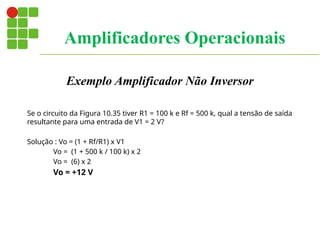

18. Exemplo Amplificador Não Inversor
Se o circuito da Figura 10.35 tiver R1 = 100 k e Rf = 500 k, qual a tensão de saída
resultante para uma entrada de V1 = 2 V?
Solução : Vo = (1 + Rf/R1) x V1
Vo = (1 + 500 k / 100 k) x 2
Vo = (6) x 2
Vo = +12 V
Amplificadores Operacionais

19. Amplificador Somador

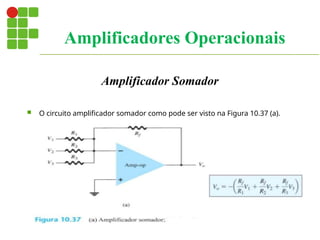

 O circuito amplificador somador como pode ser visto na Figura 10.37 (a).
Amplificadores Operacionais

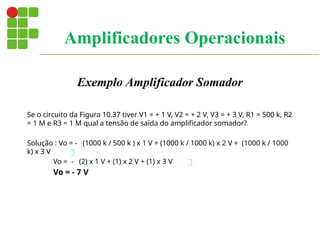

20. Exemplo Amplificador Somador
Se o circuito da Figura 10.37 tiver V1 = + 1 V, V2 = + 2 V, V3 = + 3 V, R1 = 500 k, R2
= 1 M e R3 = 1 M qual a tensão de saída do amplificador somador?
Solução : Vo = - (1000 k / 500 k ) x 1 V + (1000 k / 1000 k) x 2 V + (1000 k / 1000
k) x 3 V
Vo = - (2) x 1 V + (1) x 2 V + (1) x 3 V
Vo = - 7 V
Amplificadores Operacionais

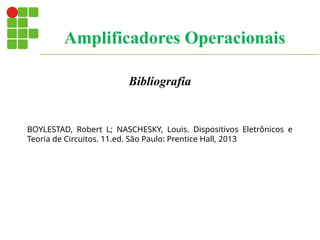

21. Bibliografia
BOYLESTAD, Robert L; NASCHESKY, Louis. Dispositivos Eletrônicos e
Teoria de Circuitos. 11.ed. São Paulo: Prentice Hall, 2013
