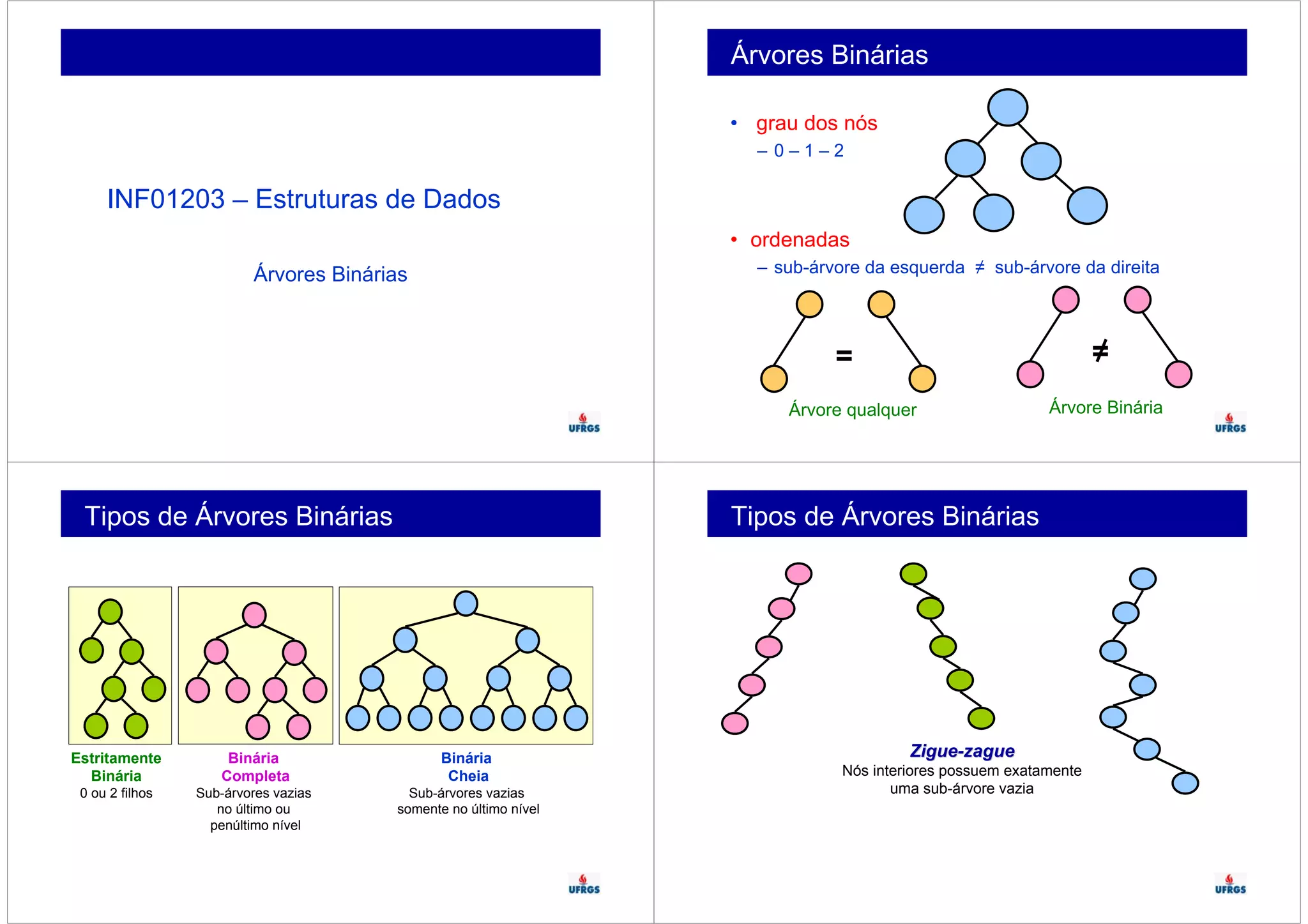

1. INF01203 – Estruturas de Dados
Árvores Binárias
Árvores Binárias
• grau dos nós
– 0 – 1 – 2
• ordenadas
– sub-árvore da esquerda ≠ sub-árvore da direita
=
Árvore qualquer Árvore Binária
=
Tipos de Árvores Binárias
Estritamente
Binária
0 ou 2 filhos
Binária
Completa
Sub-árvores vazias
no último ou
penúltimo nível
Binária
Cheia
Sub-árvores vazias
somente no último nível
Tipos de Árvores Binárias
ZigueZigue--zaguezague
Nós interiores possuem exatamente
uma sub-árvore vazia

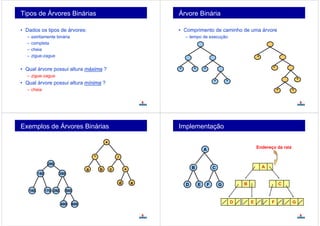

2. Tipos de Árvores Binárias
• Dados os tipos de árvores:
– estritamente binária
– completa
– cheia
– zigue-zague
• Qual árvore possui altura máxima ?
– zigue-zague
• Qual árvore possui altura mínima ?
– cheia
Árvore Binária
• Comprimento de caminho de uma árvore
– tempo de execução
* * *
* *
*
*
*
*
*
Exemplos de Árvores Binárias
200
100
350150
170 500250
400 600
+
a
/*
b +c
d e
Implementação
A
CB
D GFE
Endereço da raiz
A
CB
GFED

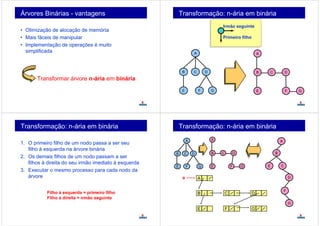

3. Árvores Binárias - vantagens
• Otimização de alocação de memória
• Mais fáceis de manipular
• Implementação de operações é muito
simplificada
Transformar árvore n-ária em binária
?
Transformação: n-ária em binária
A
DCB
GFE
A
B
E
C D
F G
Irmão seguinte
Primeiro filho
Transformação: n-ária em binária
1. O primeiro filho de um nodo passa a ser seu
filho à esquerda na árvore binária
2. Os demais filhos de um nodo passam a ser
filhos à direita do seu irmão imediato à esquerda
3. Executar o mesmo processo para cada nodo da
árvore
Filho à esquerda = primeiro filho
Filho à direita = irmão seguinte
Transformação: n-ária em binária
A
B
E
C D
F G
A
DCB
GFE
A
B
F
CE
D
G
A
CB D
E F G
a

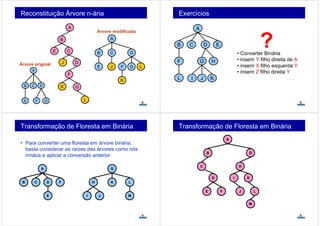

4. Reconstituição Árvore n-ária
A
DCB
GFE
Árvore original J
K
L
A
B
E C
D
F
G
Árvore modificada
A
B C D
E J F G L
K
Exercícios
A
B C D E
F
L I J K
G H
• Converter Binária
• inserir Y filho direita de A
• inserir X filho esquerda Y
• inserir Z filho direita Y
Transformação de Floresta em Binária
• Para converter uma floresta em árvore binária,
basta considerar as raízes das árvores como nós
irmãos e aplicar a conversão anterior
A
B C D F
E
G
H K L
MJI
Transformação de Floresta em Binária
A
B
C
D
FE
G
H
K
L
M
J
I

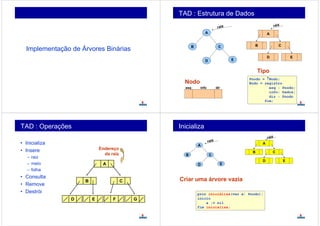

5. Implementação de Árvores Binárias
TAD : Estrutura de Dados
A
B C
D E
A
B C
D E
raiz raiz
Pnodo = ↑Nodo;
Nodo = registro
esq : Pnodo;
info: Dados;
dir : Pnodo
fim;
Tipo
esq info dir
Nodo
TAD : Operações
• Inicializa
• Insere
– raiz
– meio
– folha
• Consulta
• Remove
• Destrói
A
CB
GFED
Endereço
da raiz
Inicializa
A
B C
D E
raiz
A
B C
D E
raiz
Criar uma árvore vazia
proc inicializa(var a: Pnodo);
início
a := nil
fim inicializa;

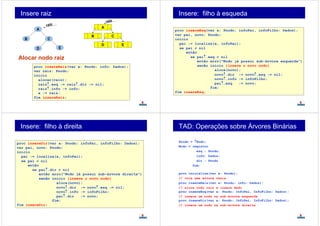

6. Insere raiz
Alocar nodo raiz
proc insereRaiz(var a: Pnodo; info: Dados);
var raiz: Pnodo;
início
alocar(raiz);
raiz↑.esq := raiz↑.dir := nil;
raiz↑.info := info;
a := raiz;
fim insereRaiz;
A
B C
D E
raiz
A
B C
D E
raiz
Insere: filho à esqueda
proc insereEsq(var a: Pnodo; infoPai, infoFilho: Dados);
var pai, novo: Pnodo;
início
pai := localiza(a, infoPai);
se pai ≠ nil
então
se pai↑.esq ≠ nil
então erro(“Nodo já possui sub-árvore esquerda”)
senão início {insere o novo nodo}
aloca(novo);
novo↑.dir := novo↑.esq := nil;
novo↑.info := infoFilho;
pai↑.esq := novo;
fim;
fim insereEsq;
Insere: filho à direita
proc insereDir(var a: Pnodo; infoPai, infoFilho: Dados);
var pai, novo: Pnodo;
início
pai := localiza(a, infoPai);
se pai ≠ nil
então
se pai↑.dir ≠ nil
então erro(“Nodo já possui sub-árvore direita”)
senão início {insere o novo nodo}
aloca(novo);
novo↑.dir := novo↑.esq := nil;
novo↑.info := infoFilho;
pai↑.dir := novo;
fim;
fim insereDir;
TAD: Operações sobre Árvores Binárias
Pnodo = ↑Nodo;
Nodo = registro
esq : Pnodo;
info: Dados;
dir : Pnodo
fim;
proc inicializa(var a: Pnodo);
// cria uma árvore vazia
proc insereRaiz(var a: Pnodo; info: Dados);
// aloca nodo raiz e insere dado
proc insereEsq(var a: Pnodo; InfoPai, InfoFilho: Dados);
// insere um nodo na sub-árvore esquerda
proc insereDir(var a: Pnodo; InfoPai, InfoFilho: Dados);
// insere um nodo na sub-árvore direita

7. Caminhamentos em Árvores Binárias
Consulta Nodos
• acesso sempre através da raiz
• cada nodo deve ser “visitado” uma vez, e apenas
uma vez
A
DCB
GFE
raiz
Visita a um nodo
acesso a um nodo
para realizar alguma operação
Caminhamentos
• método de percurso sistemático de todos os
nodos de uma árvore, de modo a que cada nodo
seja visitado exatamente uma vez
A
DCB
GFE
realizar as
operações
Caminhamentos
• um caminhamento define uma seqüência de
nodos
• cada nodo passa a ter um nodo seguinte, ou um
nodo anterior, ou ambos (exceto árvore com 1 só
nodo)
• seqüência de nodos depende do caminhamento
Ex:Ex: Caminhamento 1:
A - B - C - D - E - F - G
Caminhamento 2:
A - B - E - C - D - F - G
A
DCB
GFE

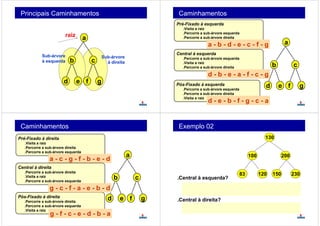

8. Principais Caminhamentos
a
cb
d gfe
raiz
Sub-árvore
à direita
Sub-árvore
à esquerda
Caminhamentos
Pré-Fixado à esquerda
.Visita a raiz
.Percorre a sub-árvore esquerda
.Percorre a sub-árvore direita
a
cb
d gfe
a - b - d - e - c - f - g
Central à esquerda
.Percorre a sub-árvore esquerda
.Visita a raiz
.Percorre a sub-árvore direita
d - b - e - a - f - c - g
Pós-Fixado à esquerda
.Percorre a sub-árvore esquerda
.Percorre a sub-árvore direita
.Visita a raiz
d - e - b - f - g - c - a
Caminhamentos
a
cb
d gfe
Pré-Fixado à direita
.Visita a raiz
.Percorre a sub-árvore direita
.Percorre a sub-árvore esquerda
a - c - g - f - b - e - d
Pós-Fixado à direita
.Percorre a sub-árvore direita
.Percorre a sub-árvore esquerda
.Visita a raiz
g - f - c - e - d - b - a
Central à direita
.Percorre a sub-árvore direita
.Visita a raiz
.Percorre a sub-árvore esquerda
g - c - f - a - e - b - d
Exemplo 02
130
100 200
83 120 230150
.Central à esquerda?
.Central à direita?
83 - 100 - 120 - 130 - 150 - 200 - 230
230 - 200 - 150 - 130 - 120 - 100 - 83

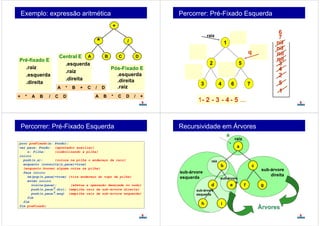

9. Exemplo: expressão aritmética
A B * C D / +
Pós-Fixado E
.esquerda
.direita
.raizA * B + C / D
Central E
.esquerda
.raiz
.direita
+ * A B / C D
Pré-fixado E
.raiz
.esquerda
.direita
+
* /
A B DC
Percorrer: Pré-Fixado Esquerda
1
2 5
3 4 76
raiz
1
1
5
2
q
- 2
q
3
4
- 3
nil
nil
q
q = nil
- 4
q
nil
nil
6
- 5
q
7
...
Percorrer: Pré-Fixado Esquerda
proc preFixado(a: Pnodo);
var paux: Pnodo; {apontador auxiliar}
s: Pilha; {simbolizando a pilha}
início
push(s,a); {coloca na pilha o endereço da raiz}
enquanto (consulta(s,paux)=true)
{enquanto houver alguma coisa na pilha}
faça início
se(pop(s,paux)=true) {tira endereço do topo da pilha}
então início
visita(paux); {efetua a operação desejada no nodo}
push(s,paux↑.dir); {empilha raiz da sub-árvore direita}
push(s,paux↑.esq) {empilha raiz da sub-árvore esquerda}
fim
fim
fim preFixado;
Recursividade em Árvores
raiz
sub-árvore
direita
sub-árvore
esquerda
ÁÁrvoresrvores
raiz
sub-árvore
esquerda
sub-árvore
direita
a
b c
d e gf
a
h i

10. Pré-Fixado Esquerda
1
2 5
3 4 76
a
proc preFixado(a: pNodo);
{percurso pré-fixado esquerdo, usando recursividade}
início
se a <> nil {existe a árvore ou sub-árvore}
então início
visita(a); {executa operação}
preFixado(a↑.esq); {percurso da sub-árvore esquerda}
preFixado(a↑.dir) {percurso da sub-árvore direita}
fim
fim preFixado;
Pós-Fixado a Esquerda
7
3 6
1 2 54
a
proc posFixado(a: pNodo);
{percurso pos-fixado esquerdo, usando recursividade}
início
se a <> nil {existe a árvore ou sub-árvore}
então início
posFixado(a↑.esq); {percurso da sub-árvore esquerda}
posFixado(a↑.dir) {percurso da sub-árvore direita}
visita(a); {executa operação}
fim
fim posFixado;
Central Esquerda
4
2 6
1 3 75
a
proc central(a: pNodo);
{percurso central à esquerda, usando recursividade}
início
se a <> nil {existe a árvore ou sub-árvore}
então início
central(a↑.esq); {percurso da sub-árvore esquerda}
visita(a); {executa operação}
central(a↑.dir) {percurso da sub-árvore direita}
fim
fim central;
TAD: Operações sobre Árvores Binárias (parcial)
proc inicializa(var a: Pnodo);
// cria uma árvore vazia
proc insereRaiz(var a: Pnodo; info: Dados);
// aloca nodo raiz e insere dado
proc insereEsq(var a: Pnodo; InfoPai, InfoFilho: Dados);
// insere um nodo na sub-árvore esquerda
proc insereDir(var a: Pnodo; InfoPai, InfoFilho: Dados);
// insere um nodo na sub-árvore direita
proc preFixado(a: pNodo);
// percurso pré-fixado esquerdo, usando recursividade
proc posFixado(a: pNodo);
// percurso pós-fixado esquerdo, usando recursividade
proc central(a: pNodo);
// percurso central à esquerda, usando recursividade
proc constroi(var a: Pnodo);
// constrói uma (sub)árvore e devolve o endereço da raiz
função copia(a: Pnodo):Pnodo;
// monta uma cópia de uma árvore a, devolvendo o endereço da raiz
