1. O que são gráficos 2. Gráficos são recursos visuais que podemos utilizar para apresentar grandes quantidades de dados de uma forma mais organizada e amigável 3. O uso de gráficos pode facilitar a apresentação dos dados, mas é necessário saber qual gráfico é a melhor escolha para demonstrar determinado valor 4. Tipos de gráficos e quando utilizá-los 5. Gráfico de Colunas: utilizado para ilustrar comparação entre itens 6. Gráfico de Linhas: exibir dados contínuos ao longo do tempo 7. Gráfico de Pizza: mostra o quanto cada valor representa sobre um número total 8. Gráfico de Área: apresenta a magnitude da mudança dos números em um intervalo de tempo 9. Gráfico Radar/Aranha: usado geralmente para demonstrar comparação, exibe os dados a partir do centro e apresenta de forma visual os valores de acordo com os eixos em que eles estão mais ou menos expressivos. 10. Gráfico de Rosca: mostra o quanto cada valor representa sobre o número total. 11. Gráfico de Barras: aplicado para ilustrar comparações entre itens individuais. Utilizado especialmente quando os números apresentados foram muito longos 12. Gráfico de Dispersão: exibe um mesmo gráfico duas variáveis, correlacionando os dados. 13. Gráfico de Bolhas: utilizado quando o objetivo é enfatizar de forma visual os valores apresentados. 14. Dica: em geral, os gráficos mais utilizados são os de barra, pizza, colunas e linhas 15. Dica: deixe o gráfico mais “atraente” para quem irá visualizá-lo, removendo as linhas de trás e destacando cada valor com uma cor diferente 16. Dica: sempre que possível, evite usar gráficos em 3D 17. Dica: a prioridade deve ser o rápido entendimento da informação. Por isso, se tiver que optar entre um gráfico bonito ou funcional, vá pela segunda opção. 18. Dica: menos é mais. Sempre 19. Referências 20. Contatos

1. Gráficos
• O que são
• Quais são
• Quando utilizá-los

2. O que são

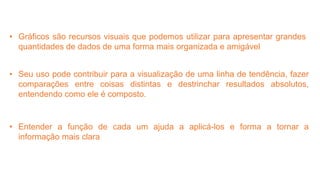

3. • Gráficos são recursos visuais que podemos utilizar para apresentar grandes
quantidades de dados de uma forma mais organizada e amigável
• Seu uso pode contribuir para a visualização de uma linha de tendência, fazer
comparações entre coisas distintas e destrinchar resultados absolutos,
entendendo como ele é composto.
• Entender a função de cada um ajuda a aplicá-los e forma a tornar a
informação mais clara

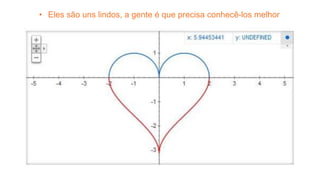

4. • Eles são uns lindos, a gente é que precisa conhecê-los melhor

5. Quais são e quando utilizá-los

6. Colunas
Usadas para ilustrar comparações entre itens
Exemplos:
- Quantas menções cada um dos termos pesquisados
obteve;
- Discriminar análise de sentimento (quando os
resultados não forem muito díspares);
- Quando não houverem muitos itens para serem
comparados;
Twitter 80
Blogs 60
Facebook 40
Foursquare 30

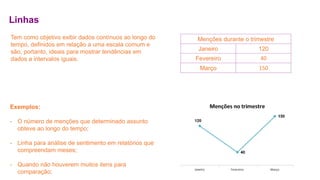

7. Linhas
Tem como objetivo exibir dados contínuos ao longo do
tempo, definidos em relação a uma escala comum e
são, portanto, ideais para mostrar tendências em
dados a intervalos iguais.
Exemplos:
- O número de menções que determinado assunto
obteve ao longo do tempo;
- Linha para análise de sentimento em relatórios que
compreendam meses;
- Quando não houverem muitos itens para
comparação;
Menções durante o trimestre
Janeiro 120
Fevereiro 40
Março 150

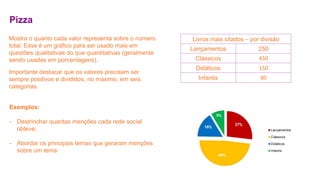

8. Pizza
Mostra o quanto cada valor representa sobre o número
total. Esse é um gráfico para ser usado mais em
questões qualitativas do que quantitativas (geralmente
sendo usadas em porcentagens)..
Importante destacar que os valores precisam ser
sempre positivos e divididos, no máximo, em seis
categorias.
Exemplos:
- Destrinchar quantas menções cada rede social
obteve;
- Abordar os principais temas que geraram menções
sobre um tema
Livros mais citados – por divisão
Lançamentos 250
Clássicos 450
Didáticos 150
Infantis 80

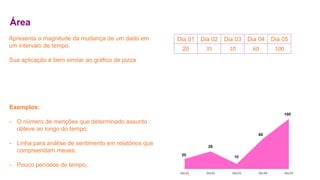

9. Área
Apresenta a magnitude da mudança de um dado em
um intervalo de tempo.
Sua aplicação é bem similar ao gráfico de pizza
Exemplos:
- O número de menções que determinado assunto
obteve ao longo do tempo;
- Linha para análise de sentimento em relatórios que
compreendam meses;
- Pouco períodos de tempo;
Dia 01 Dia 02 Dia 03 Dia 04 Dia 05
20 35 10 60 100

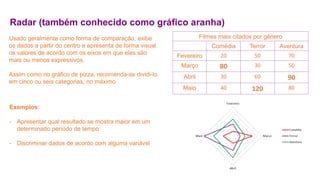

10. Radar (também conhecido como gráfico aranha)
Usado geralmente como forma de comparação, exibe
os dados a partir do centro e apresenta de forma visual
os valores de acordo com os eixos em que eles são
mais ou menos expressivos.
Assim como no gráfico de pizza, recomenda-se dividi-lo
em cinco ou seis categorias, no máximo
Exemplos:
- Apresentar qual resultado se mostra maior em um
determinado período de tempo
- Discriminar dados de acordo com alguma variável
Filmes mais citados por gênero
Comédia Terror Aventura
Fevereiro 20 50 70
Março 80 30 50
Abril 30 60 90
Maio 40 120 80

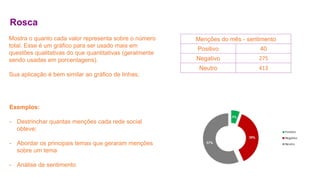

11. Rosca
Mostra o quanto cada valor representa sobre o número
total. Esse é um gráfico para ser usado mais em
questões qualitativas do que quantitativas (geralmente
sendo usadas em porcentagens).
Sua aplicação é bem similar ao gráfico de linhas;
Exemplos:
- Destrinchar quantas menções cada rede social
obteve;
- Abordar os principais temas que geraram menções
sobre um tema
- Análise de sentimento
Menções do mês - sentimento
Positivo 40
Negativo 275
Neutro 413

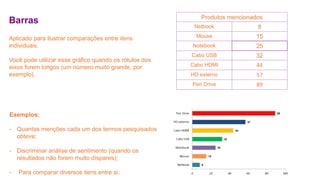

12. Barras
Aplicado para ilustrar comparações entre itens
individuais.
Você pode utilizar esse gráfico quando os rótulos dos
eixos forem longos (um número muito grande, por
exemplo).
Exemplos:
- Quantas menções cada um dos termos pesquisados
obteve;
- Discriminar análise de sentimento (quando os
resultados não forem muito díspares);
- Para comparar diversos itens entre si;
Produtos mencionados
Netbook 8
Mouse 15
Notebook 25
Cabo USB 32
Cabo HDMI 44
HD externo 57
Pen Drive 89

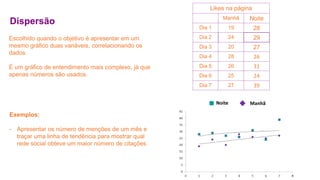

13. Dispersão
Escolhido quando o objetivo é apresentar em um
mesmo gráfico duas variáveis, correlacionando os
dados.
É um gráfico de entendimento mais complexo, já que
apenas números são usados.
Exemplos:
- Apresentar os número de menções de um mês e
traçar uma linha de tendência para mostrar qual
rede social obteve um maior número de citações
Likes na página
Manhã Noite
Dia 1 19 28
Dia 2 24 29
Dia 3 20 27
Dia 4 28 26
Dia 5 26 31
Dia 6 25 24
Dia 7 27 39
Noite Manhã

14. Bolhas
Semelhantes ao gráfico de dispersão. Geralmente é
uma opção quando o objetivo é enfatizar de forma
visual os valores apresentados.
Exemplos:
- Mostrar o número de visualizações de determinada
rede social ou a influência de algum blog.
Blogueiras
convidadas
Visualização
total
Porcentagem
de conversão
38 120.000 20%
75 60.000 18%
20 20.000 4%
50 280.000 58%

15. Dicas
• Na maioria dos relatórios, os gráficos mais utilizados são os de linha, coluna, barra e pizza,
por serem entendidos com facilidade pela maioria do público. Se quiser usar outro, tenha a
certeza de que quem irá recebe-lo sabe como analisa-lo.
Top 4 da leitura de dados

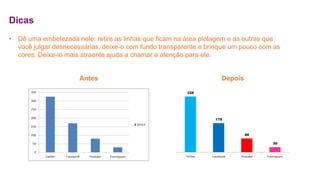

16. Dicas
• Dê uma embelezada nele: retire as linhas que ficam na área plotagem e as outras que
você julgar desnecessárias, deixe-o com fundo transparente e brinque um pouco com as
cores. Deixa-lo mais atraente ajuda a chamar a atenção para ele.
Antes Depois

17. Dicas
• Exceções a parte (como no slide em que falei sobre gráfico bolha), evite inserir gráficos em
formato 3D (na maioria das vezes, mais atrapalha do que ajuda.
Corrigir a rotação
Centralizar os rótulos
Perfect ♥

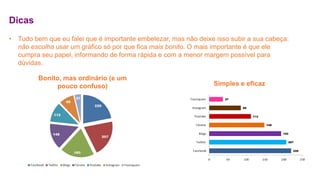

18. Dicas
• Tudo bem que eu falei que é importante embelezar, mas não deixe isso subir a sua cabeça:
não escolha usar um gráfico só por que fica mais bonito. O mais importante é que ele
cumpra seu papel, informando de forma rápida e com a menor margem possível para
dúvidas.
Bonito, mas ordinário (e um
pouco confuso) Simples e eficaz

19. Na dúvida, lembre-se:
é

20. Referências
• CAIRO, ALBERTO. El Arte Funcional. Infografía y visualización de información. 2011;
• Suporte Microsof (funciona, acredite);
• Pasta1.xls (excel de uma forma bem mais descomplicada)
• Obrigada aos designers useiconic.com, dw, Stéphanie Rusch, Alex Kwa, Pham Thi Dieu,Simple
Icons, Michela Tannoia, Piotrek Chuchla, Juan Pablo Bravo, misirlou, Qing Li, Gonzalo Bravo,
Nana Faisal, Scott Lewis, Wilson Joseph, Trent Kuhn e João Marcelo Ribeiro, do The Noun
Project, cujos ícones de gráficos eu usei na minha apresentação.
