O documento discute como o GIS pode ser usado para implantar normas e procedimentos operacionais no segmento de óleo e gás, fornecendo exemplos de como o GIS foi usado para implementar métodos específicos, análises de risco e geração de relatórios.

1. GIS na Implantação de Normas e
Procedimentos Operacionais no
Segmento de Óleo e Gás

2. Geoinformação sob medida. Na medida certa.

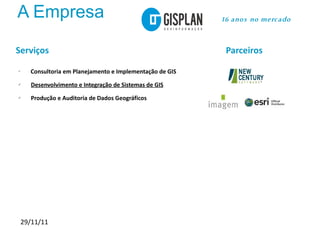

3. A Empresa 16 anos no merc ado
Serviços Parceiros
ü
Consultoria em Planejamento e Implementação de GIS
ü Desenvolvimento e Integração de Sistemas de GIS
ü Produção e Auditoria de Dados Geográficos
29/11/11

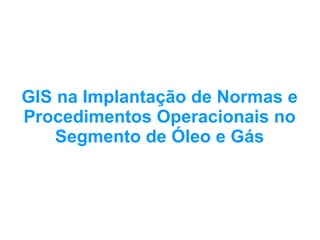

4. GIS na Implantação de Normas e
Procedimentos Operacionais no
Segmento de Óleo e Gás

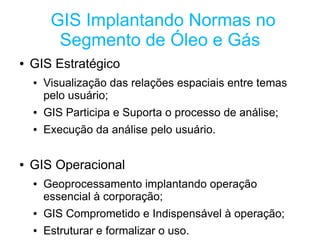

5. GIS Implantando Normas no
Segmento de Óleo e Gás
● GIS Estratégico
● Visualização das relações espaciais entre temas
pelo usuário;
● GIS Participa e Suporta o processo de análise;
● Execução da análise pelo usuário.
● GIS Operacional
● Geoprocessamento implantando operação
essencial à corporação;
● GIS Comprometido e Indispensável à operação;
● Estruturar e formalizar o uso.

6. GIS Implantando Normas no
Segmento de Óleo e Gás
● Quais processos de uma corporação podem
ser implantadas usando o GIS?
● Todas os processo que usem a componente
espacial.
– Dado de entrada possui a componente geográfica;
– Relações espaciais entre os dados são significativas;
– O resultado da ação possui a componente espacial.
– Onde..., Em qual região..., A área afetada..., Deve estar a
x metros de ...,

7. GIS Implantando Normas no
Segmento de Óleo e Gás
● Estimular, pela da apresentação de casos de
sucesso, o uso do GIS na na implantação de:
● Normas;
● Regulamentação;
● Padrões.

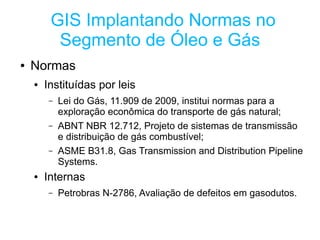

8. GIS Implantando Normas no
Segmento de Óleo e Gás
● Normas
● Instituídas por leis
– Lei do Gás, 11.909 de 2009, institui normas para a
exploração econômica do transporte de gás natural;
– ABNT NBR 12.712, Projeto de sistemas de transmissão
e distribuição de gás combustível;
– ASME B31.8, Gas Transmission and Distribution Pipeline
Systems.
● Internas
– Petrobras N-2786, Avaliação de defeitos em gasodutos.

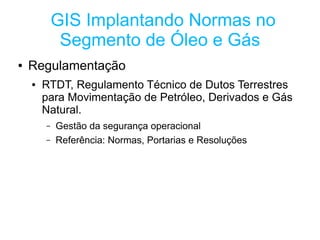

9. GIS Implantando Normas no
Segmento de Óleo e Gás
● Regulamentação
● RTDT, Regulamento Técnico de Dutos Terrestres
para Movimentação de Petróleo, Derivados e Gás
Natural.
– Gestão da segurança operacional
– Referência: Normas, Portarias e Resoluções

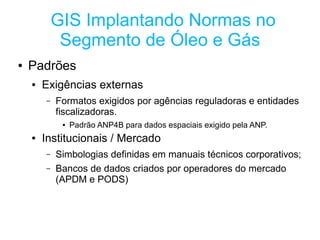

10. GIS Implantando Normas no
Segmento de Óleo e Gás
● Padrões
● Exigências externas
– Formatos exigidos por agências reguladoras e entidades
fiscalizadoras.
● Padrão ANP4B para dados espaciais exigido pela ANP.
● Institucionais / Mercado
– Simbologias definidas em manuais técnicos corporativos;
– Bancos de dados criados por operadores do mercado
(APDM e PODS)

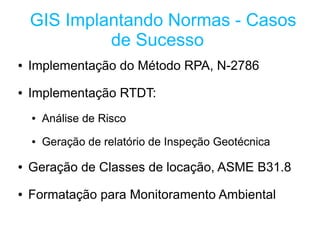

11. GIS Implantando Normas - Casos
de Sucesso
● Implementação do Método RPA, N-2786
● Implementação RTDT:
● Análise de Risco
● Geração de relatório de Inspeção Geotécnica
● Geração de Classes de locação, ASME B31.8
● Formatação para Monitoramento Ambiental

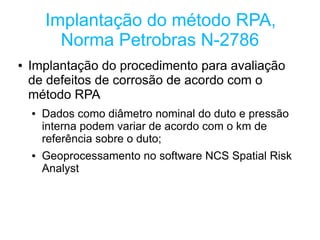

12. Implantação do método RPA,
Norma Petrobras N-2786
● Implantação do procedimento para avaliação
de defeitos de corrosão de acordo com o
método RPA
● Dados como diâmetro nominal do duto e pressão
interna podem variar de acordo com o km de
referência sobre o duto;
● Geoprocessamento no software NCS Spatial Risk
Analyst

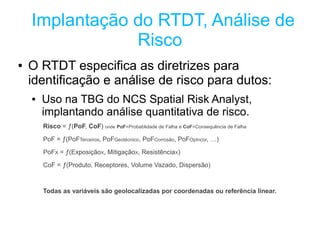

13. Implantação do RTDT, Análise de
Risco
● O RTDT especifica as diretrizes para
identificação e análise de risco para dutos:
● Uso na TBG do NCS Spatial Risk Analyst,
implantando análise quantitativa de risco.
Risco = ƒ(PoF, CoF) onde PoF=Probablidade de Falha e CoF=Consequência de Falha
PoF = ƒ(PoFTerceiros, PoFGeotécnico, PoFCorrosão, PoFOpIncor, …)
PoFX = ƒ(ExposiçãoX, MitigaçãoX, ResistênciaX)
CoF = ƒ(Produto, Receptores, Volume Vazado, Dispersão)
Todas as variáveis são geolocalizadas por coordenadas ou referência linear.

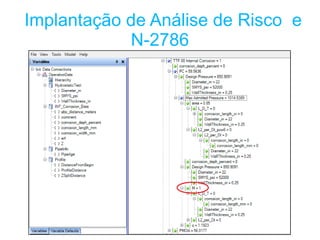

14. Implantação de Análise de Risco e
N-2786

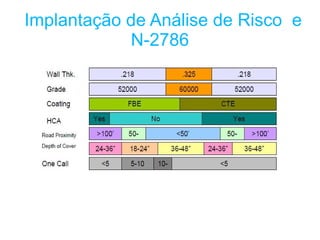

15. Implantação de Análise de Risco e
N-2786

16. Implantação de Análise de Risco e
N-2786

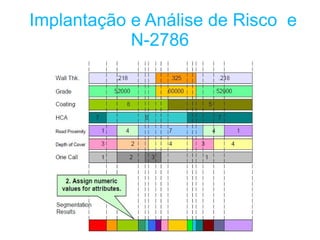

17. Implantação e Análise de Risco e
N-2786

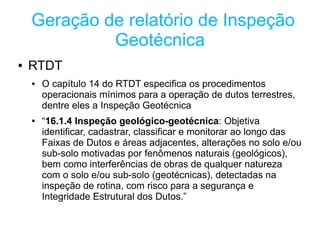

18. Geração de relatório de Inspeção
Geotécnica
● RTDT
● O capítulo 14 do RTDT especifica os procedimentos
operacionais mínimos para a operação de dutos terrestres,
dentre eles a Inspeção Geotécnica
● “16.1.4 Inspeção geológico-geotécnica: Objetiva
identificar, cadastrar, classificar e monitorar ao longo das
Faixas de Dutos e áreas adjacentes, alterações no solo e/ou
sub-solo motivadas por fenômenos naturais (geológicos),
bem como interferências de obras de qualquer natureza
com o solo e/ou sub-solo (geotécnicas), detectadas na
inspeção de rotina, com risco para a segurança e
Integridade Estrutural dos Dutos.”

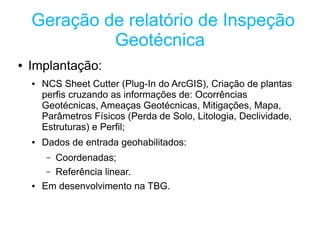

19. Geração de relatório de Inspeção
Geotécnica
● Implantação:
● NCS Sheet Cutter (Plug-In do ArcGIS), Criação de plantas
perfis cruzando as informações de: Ocorrências
Geotécnicas, Ameaças Geotécnicas, Mitigações, Mapa,
Parâmetros Físicos (Perda de Solo, Litologia, Declividade,
Estruturas) e Perfil;
● Dados de entrada geohabilitados:
– Coordenadas;
– Referência linear.
● Em desenvolvimento na TBG.

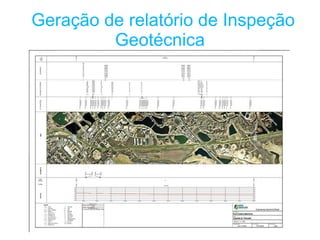

20. Geração de relatório de Inspeção
Geotécnica

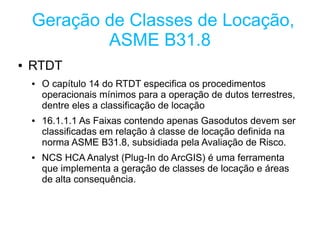

21. Geração de Classes de Locação,
ASME B31.8
● RTDT
● O capítulo 14 do RTDT especifica os procedimentos
operacionais mínimos para a operação de dutos terrestres,
dentre eles a classificação de locação
● 16.1.1.1 As Faixas contendo apenas Gasodutos devem ser
classificadas em relação à classe de locação definida na
norma ASME B31.8, subsidiada pela Avaliação de Risco.
● NCS HCA Analyst (Plug-In do ArcGIS) é uma ferramenta
que implementa a geração de classes de locação e áreas
de alta consequência.

22. Geração de Classes de Locação,
ASME B31.8

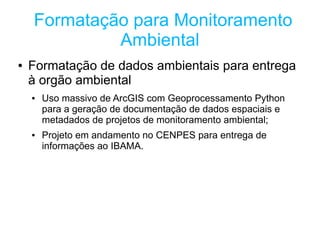

23. Formatação para Monitoramento
Ambiental
● Formatação de dados ambientais para entrega
à orgão ambiental
● Uso massivo de ArcGIS com Geoprocessamento Python
para a geração de documentação de dados espaciais e
metadados de projetos de monitoramento ambiental;
● Projeto em andamento no CENPES para entrega de
informações ao IBAMA.

24. Carlos Toledo
carlos.toledo@gisplan.com.br
(21) 7632-6433 / (21) 3139-2656 r.228
www.gisplan.com.br
