1. Introdução ao middleware de TV Digital brasileiro Bruno Ghisi Alexandre Lemos

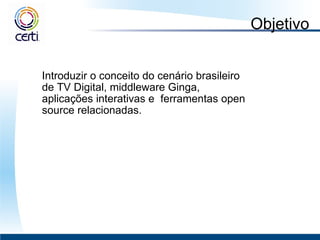

2. Objetivo Introduzir o conceito do cenário brasileiro de TV Digital, middleware Ginga, aplicações interativas e ferramentas open source relacionadas.

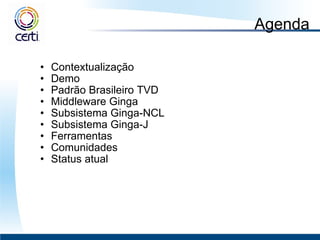

3. Agenda Contextualização Demo Padrão Brasileiro TVD Middleware Ginga Subsistema Ginga-NCL Subsistema Ginga-J Ferramentas Comunidades Status atual

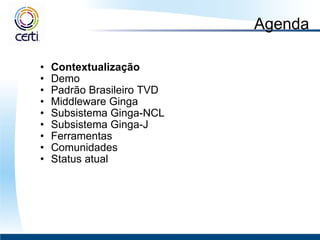

4. Agenda Contextualização Demo Padrão Brasileiro TVD Middleware Ginga Subsistema Ginga-NCL Subsistema Ginga-J Ferramentas Comunidades Status atual

5. Histórico Novembro 2003 Ato federal para criação de um sistema de TV Digital SBTVD (Sistema Brasileiro de TV Digital Terrestre) Junho 2006 Definição do padrão ISDB-Tb

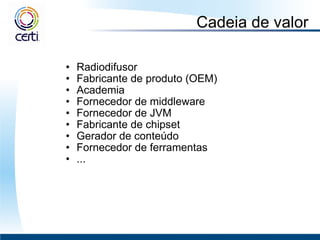

6. Cadeia de valor Radiodifusor Fabricante de produto (OEM) Academia Fornecedor de middleware Fornecedor de JVM Fabricante de chipset Gerador de conteúdo Fornecedor de ferramentas ...

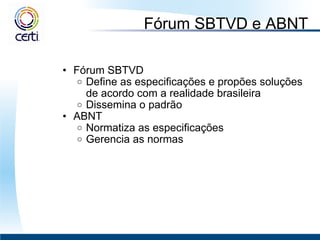

7. Fórum SBTVD e ABNT Fórum SBTVD Define as especificações e propões soluções de acordo com a realidade brasileira Dissemina o padrão ABNT Normatiza as especificações Gerencia as normas

8. Agenda Contextualização Demo Padrão Brasileiro TVD Middleware Ginga Subsistema Ginga-NCL Subsistema Ginga-J Ferramentas Comunidades Status atual

9. T-Commerce

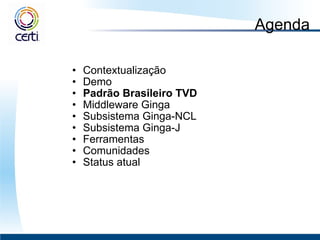

10. Agenda Contextualização Demo Padrão Brasileiro TVD Middleware Ginga Subsistema Ginga-NCL Subsistema Ginga-J Ferramentas Comunidades Status atual

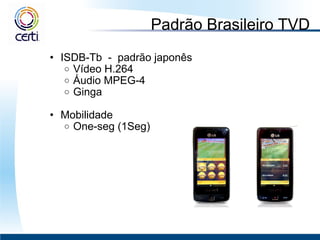

11. Padrão Brasileiro TVD ISDB-Tb - padrão japonês Vídeo H.264 Áudio MPEG-4 Ginga Mobilidade One-seg (1Seg)

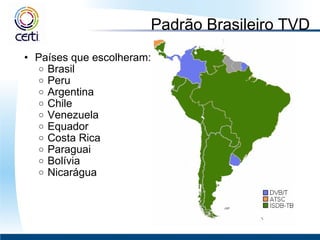

12. Padrão Brasileiro TVD Países que escolheram: Brasil Peru Argentina Chile Venezuela Equador Costa Rica Paraguai Bolívia Nicarágua

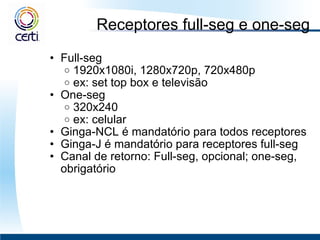

13. Receptores full-seg e one-seg Full-seg 1920x1080i, 1280x720p, 720x480p ex: set top box e televisão One-seg 320x240 ex: celular Ginga-NCL é mandatório para todos receptores Ginga-J é mandatório para receptores full-seg Canal de retorno: Full-seg, opcional; one-seg, obrigatório

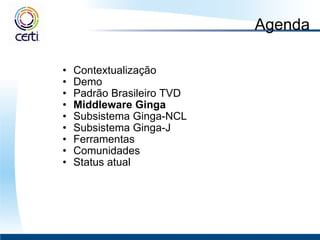

14. Agenda Contextualização Demo Padrão Brasileiro TVD Middleware Ginga Subsistema Ginga-NCL Subsistema Ginga-J Ferramentas Comunidades Status atual

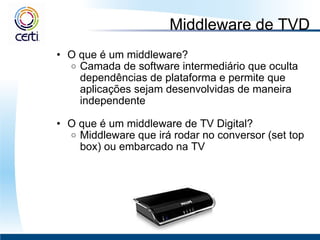

15. Middleware de TVD O que é um middleware? Camada de software intermediário que oculta dependências de plataforma e permite que aplicações sejam desenvolvidas de maneira independente O que é um middleware de TV Digital? Middleware que irá rodar no conversor (set top box) ou embarcado na TV

16. Carrossel Objetos

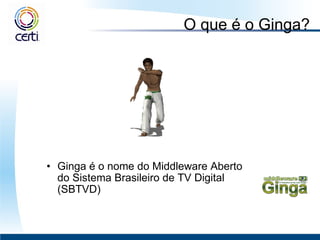

17. O que é o Ginga? Ginga é o nome do Middleware Aberto do Sistema Brasileiro de TV Digital (SBTVD)

18. Norma Middleware Ginga ABNT NBR 15606 - Middleware Ginga Middleware brasileiro de TV Digital É uma especificação X implementação ABNT NBR 15606 é dividida em 6 partes NBR 15601 Transmissão NBR 15602 Codificação NBR 15603 Multiplexação NBR 15604 Receptores NBR 15605 Segurança NBR 15606 Middleware NBR 15607 Canal de Interatividade NBR 15608 Guia de operação

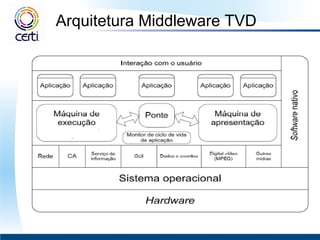

19. Arquitetura Middleware TVD

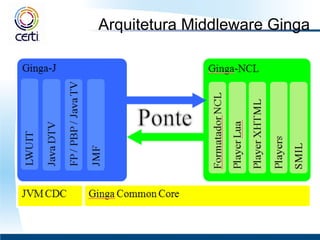

20. Arquitetura Middleware Ginga

21. Agenda Contextualização Demo Padrão Brasileiro TVD Middleware Ginga Subsistema Ginga-NCL Subsistema Ginga-J Ferramentas Comunidades Status atual

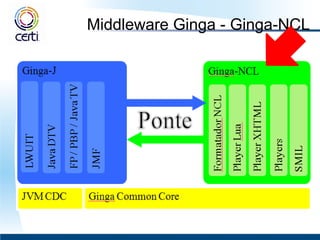

22. Middleware Ginga - Ginga-NCL

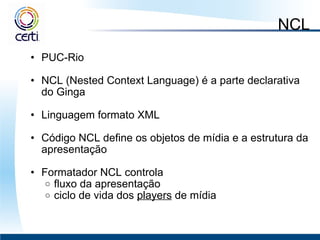

23. NCL PUC-Rio NCL (Nested Context Language) é a parte declarativa do Ginga Linguagem formato XML Código NCL define os objetos de mídia e a estrutura da apresentação Formatador NCL controla fluxo da apresentação ciclo de vida dos players de mídia

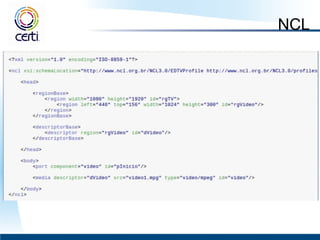

24. NCL

25. Players Players de mídia específicos apresentam o conteúdo para o usuário Vídeo, Imagens Player Lua - interpretador para scripts Lua Player de Xlets Java Player XHTML - decodifica conteúdo XHTML, incluindo CSS (stylesheets) e ECMAScript

26. Lua PUC-Rio 1993 Linguagem de script poderosa, leve e extensível Implementado como uma biblioteca, escrita em C Linguagem procedural, com sintaxe semelhante ao C Dinamicamente tipado Sem ponteiros Coletor de lixo http://www.lua.org

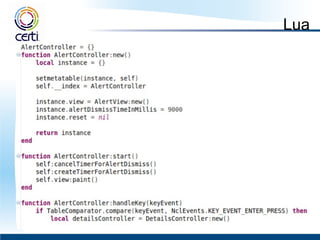

27. Lua

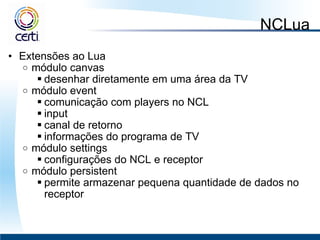

28. NCLua Extensões ao Lua módulo canvas desenhar diretamente em uma área da TV módulo event comunicação com players no NCL input canal de retorno informações do programa de TV módulo settings configurações do NCL e receptor módulo persistent permite armazenar pequena quantidade de dados no receptor

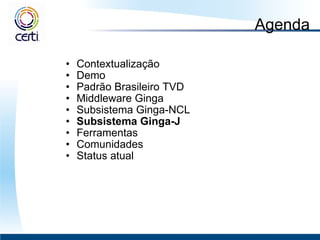

29. Agenda Contextualização Demo Padrão Brasileiro TVD Middleware Ginga Subsistema Ginga-NCL Subsistema Ginga-J Ferramentas Comunidades Status atual

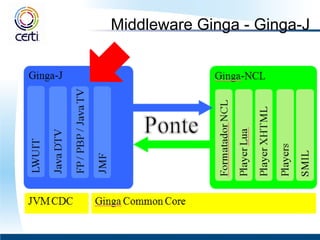

30. Middleware Ginga - Ginga-J

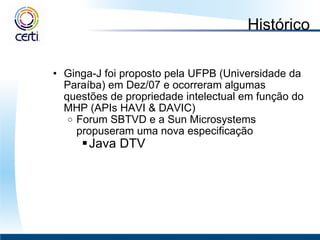

31. Histórico Ginga-J foi proposto pela UFPB (Universidade da Paraíba) em Dez/07 e ocorreram algumas questões de propriedade intelectual em função do MHP (APIs HAVI & DAVIC) Forum SBTVD e a Sun Microsystems propuseram uma nova especificação Java DTV

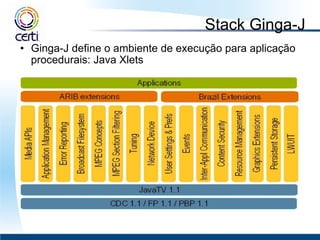

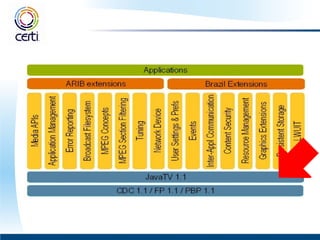

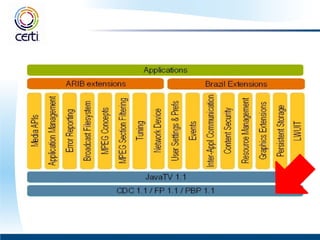

32. Stack Ginga-J Ginga-J define o ambiente de execução para aplicação procedurais: Java Xlets

34. CDC / FP / PBP Connected Device Configuration (CDC) A configuração mais abrangente do Java ME CDC é compatível com sintaxe Java 1.4 Com a a adição dos profiles, pode se chegar na API Java SE Foundation Profile (FP) APIs io, security, network, utility Personal Basis Profile (PBP) AWT

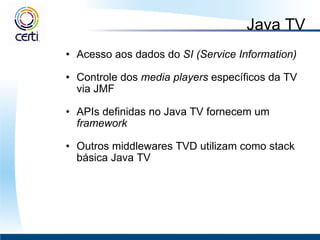

36. Java TV Acesso aos dados do SI (Service Information) Controle dos media players específicos da TV via JMF APIs definidas no Java TV fornecem um framework Outros middlewares TVD utilizam como stack básica Java TV

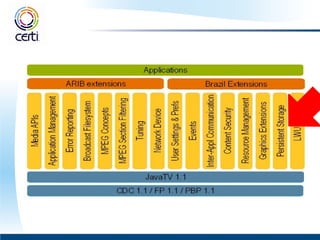

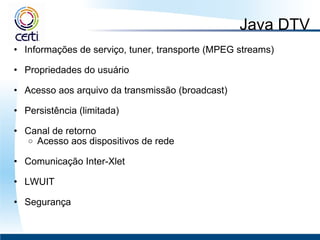

38. Java DTV Informações de serviço, tuner, transporte (MPEG streams) Propriedades do usuário Acesso aos arquivo da transmissão (broadcast) Persistência (limitada) Canal de retorno Acesso aos dispositivos de rede Comunicação Inter-Xlet LWUIT Segurança

39. LWUIT LWUIT - LightWeight User Interface Toolkit Componentes gráficos de alto nível Tratador de eventos hierárquico através dos containers e componentes Abstração dos componentes nativos (Graphics, Font, etc) Suporte a style, theme e look and feel Resource bundles permitem o empacotamento dos recursos de maneira portável Temas, fontes, imagens, animações e mensagens

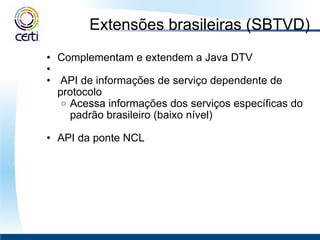

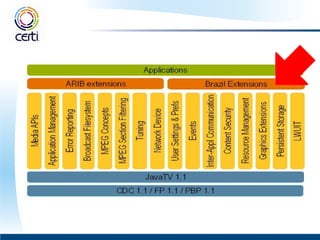

41. Extensões brasileiras (SBTVD) Complementam e extendem a Java DTV API de informações de serviço dependente de protocolo Acessa informações dos serviços específicas do padrão brasileiro (baixo nível) API da ponte NCL

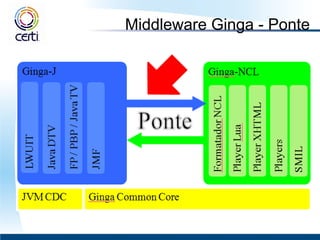

42. Middleware Ginga - Ponte

43. Agenda Contextualização Demo Padrão Brasileiro TVD Middleware Ginga Subsistema Ginga-NCL Subsistema Ginga-J Ferramentas Comunidades Status atual

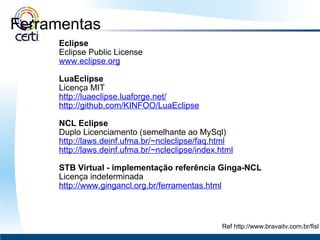

44. Ferramentas Eclipse Eclipse Public License www.eclipse.org LuaEclipse Licença MIT http://luaeclipse.luaforge.net/ http://github.com/KINFOO/LuaEclipse NCL Eclipse Duplo Licenciamento (semelhante ao MySql) http://laws.deinf.ufma.br/~ncleclipse/faq.html http://laws.deinf.ufma.br/~ncleclipse/index.html STB Virtual - implementação referência Ginga-NCL Licença indeterminada http://www.gingancl.org.br/ferramentas.html Ref http://www.bravaitv.com.br/fisl

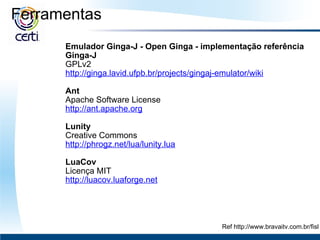

45. Ferramentas Emulador Ginga-J - Open Ginga - implementação referência Ginga-J GPLv2 http://ginga.lavid.ufpb.br/projects/gingaj-emulator/wiki Ant Apache Software License http://ant.apache.org Lunity Creative Commons http://phrogz.net/lua/lunity.lua LuaCov Licença MIT http://luacov.luaforge.net Ref http://www.bravaitv.com.br/fisl

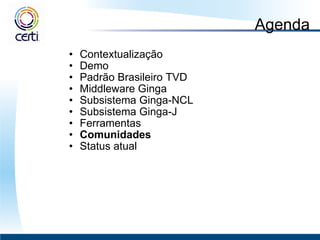

46. Agenda Contextualização Demo Padrão Brasileiro TVD Middleware Ginga Subsistema Ginga-NCL Subsistema Ginga-J Ferramentas Comunidades Status atual

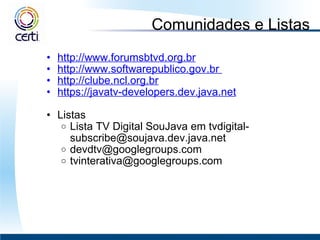

47. Comunidades e Listas http://www.forumsbtvd.org.br http://www.softwarepublico.gov.br http://clube.ncl.org.br https://javatv-developers.dev.java.net Listas Lista TV Digital SouJava em tvdigital-subscribe@soujava.dev.java.net [email_address] tvinterativa@googlegroups.com

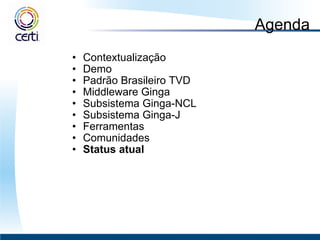

48. Agenda Contextualização Demo Padrão Brasileiro TVD Middleware Ginga Subsistema Ginga-NCL Subsistema Ginga-J Ferramentas Comunidades Status atual

49. Receptores

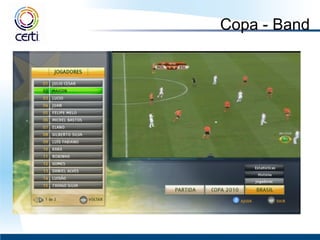

50. Copa - Band

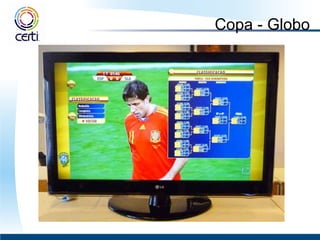

51. Copa - Globo

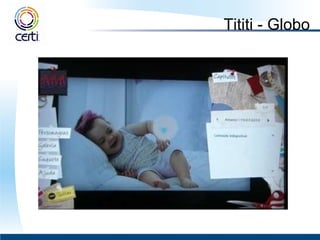

52. Tititi - Globo

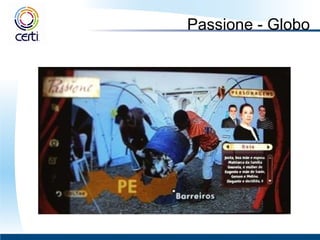

53. Passione - Globo

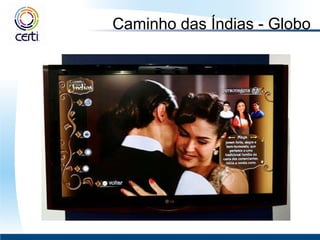

54. Caminho das Índias - Globo

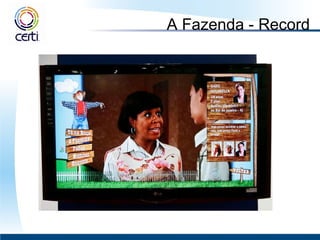

55. A Fazenda - Record

56. Portal SBT

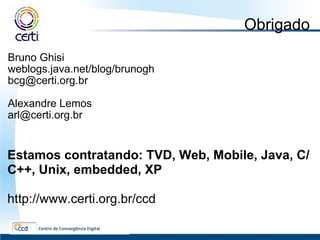

57. Obrigado Bruno Ghisi weblogs.java.net/blog/brunogh [email_address] Alexandre Lemos [email_address] Estamos contratando: TVD, Web, Mobile, Java, C/C++, Unix, embedded, XP http://www.certi.org.br/ccd
