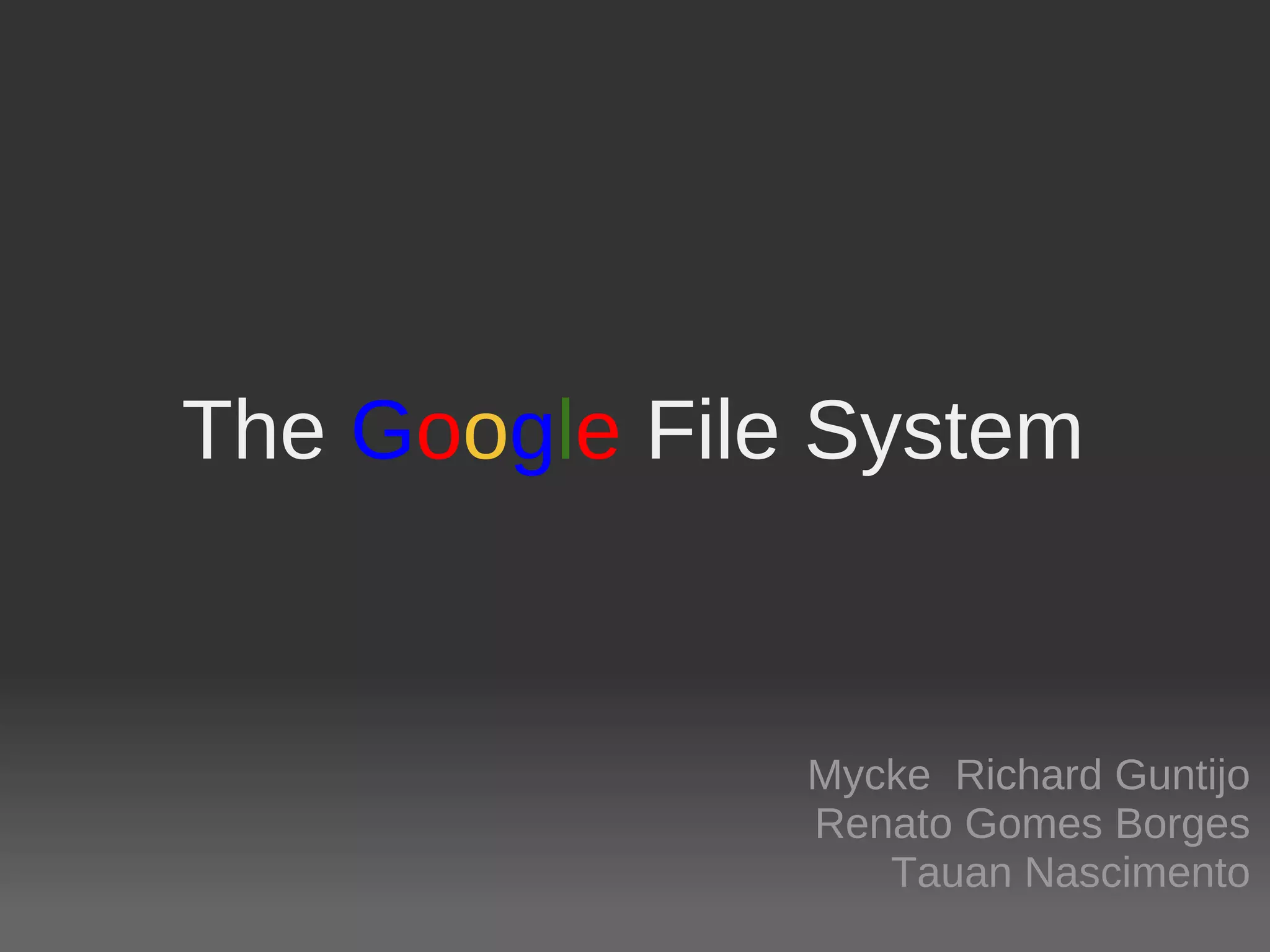

1. The Google File System
Mycke Richard Guntijo
Renato Gomes Borges
Tauan Nascimento

2. Introdução
• Motivação
• Arquitetura
o Chunkservers
o Master Servers
o Metadata
• Operações
o read
o write
o record append
o snapshot
• Tolerância a falhas
• Conclusão
2

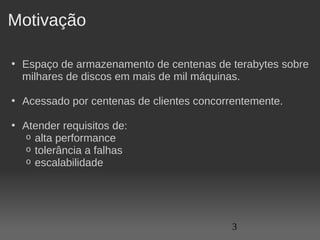

3. Motivação
• Espaço de armazenamento de centenas de terabytes sobre
milhares de discos em mais de mil máquinas.
• Acessado por centenas de clientes concorrentemente.
• Atender requisitos de:
o alta performance
o tolerância a falhas
o escalabilidade
3

4. Arquitetura
4

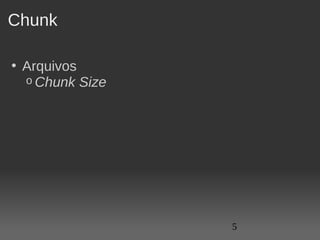

5. Chunk
• Arquivos
o Chunk Size
5

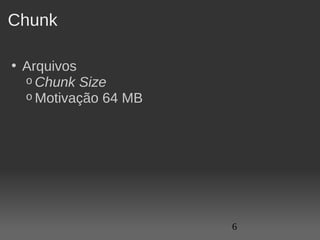

6. Chunk
• Arquivos
o Chunk Size
o Motivação 64 MB
6

7. Chunk
• Arquivos
o Chunk Size
o Motivação 64 MB
 Menos comunicação cliente/servidor
7

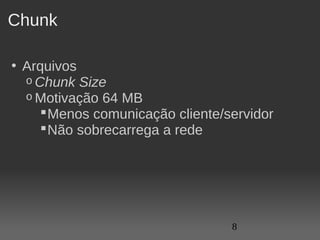

8. Chunk
• Arquivos
o Chunk Size
o Motivação 64 MB
 Menos comunicação cliente/servidor
 Não sobrecarrega a rede
8

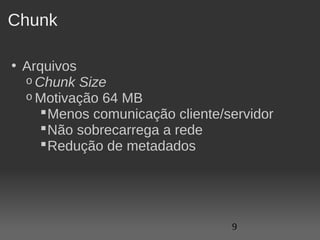

9. Chunk
• Arquivos
o Chunk Size
o Motivação 64 MB
 Menos comunicação cliente/servidor
 Não sobrecarrega a rede
 Redução de metadados
9

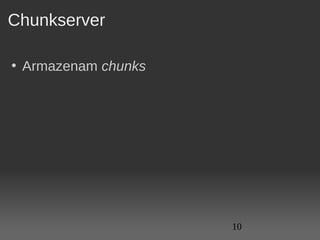

10. Chunkserver
• Armazenam chunks
10

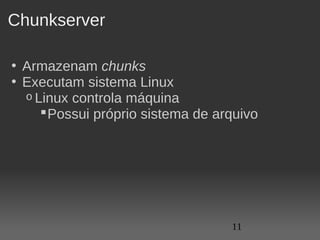

11. Chunkserver
• Armazenam chunks
• Executam sistema Linux
o Linux controla máquina
 Possui próprio sistema de arquivo
11

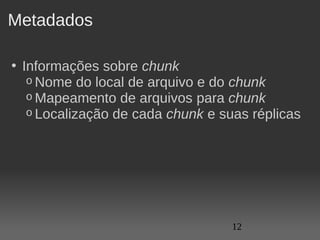

12. Metadados
• Informações sobre chunk
o Nome do local de arquivo e do chunk
o Mapeamento de arquivos para chunk
o Localização de cada chunk e suas réplicas
12

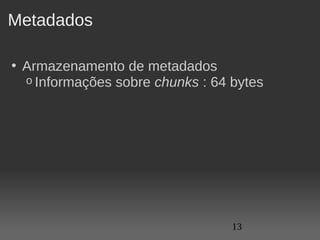

13. Metadados
• Armazenamento de metadados
o Informações sobre chunks : 64 bytes
13

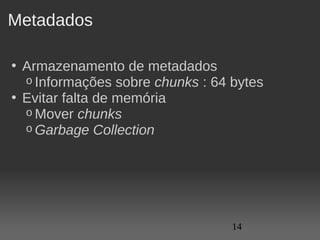

14. Metadados
• Armazenamento de metadados
o Informações sobre chunks : 64 bytes
• Evitar falta de memória
o Mover chunks
o Garbage Collection
14

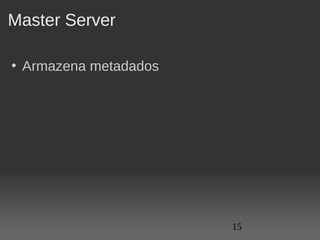

15. Master Server
• Armazena metadados
15

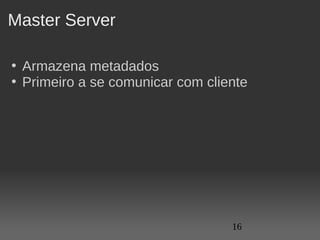

16. Master Server
• Armazena metadados
• Primeiro a se comunicar com cliente
16

17. Master Server
• Armazena metadados
• Primeiro a se comunicar com cliente
• Armazenamento não persistentes de
endereços de chunk
17

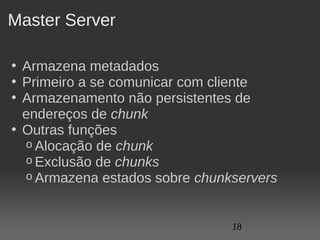

18. Master Server
• Armazena metadados
• Primeiro a se comunicar com cliente
• Armazenamento não persistentes de
endereços de chunk
• Outras funções
o Alocação de chunk
o Exclusão de chunks
o Armazena estados sobre chunkservers
18

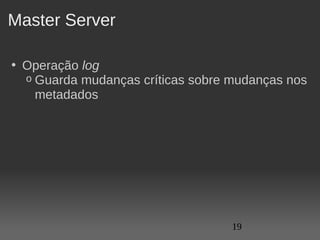

19. Master Server
• Operação log
o Guarda mudanças críticas sobre mudanças nos
metadados
19

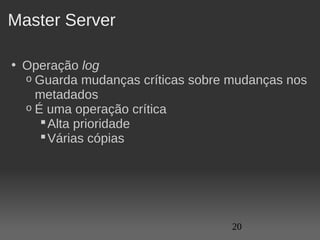

20. Master Server
• Operação log
o Guarda mudanças críticas sobre mudanças nos
metadados
o É uma operação crítica
 Alta prioridade
 Várias cópias
20

21. Esquema GFS
21

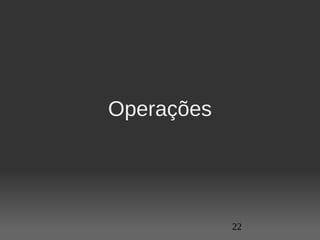

22. Operações
22

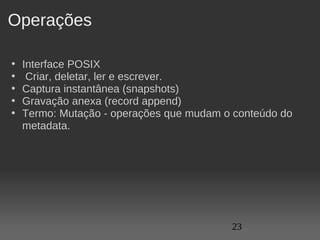

23. Operações
• Interface POSIX
• Criar, deletar, ler e escrever.
• Captura instantânea (snapshots)
• Gravação anexa (record append)
• Termo: Mutação - operações que mudam o conteúdo do
metadata.
23

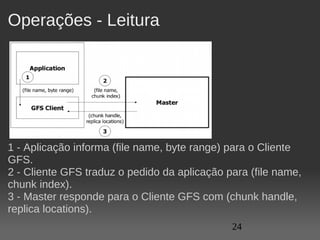

24. Operações - Leitura
1 - Aplicação informa (file name, byte range) para o Cliente
GFS.
2 - Cliente GFS traduz o pedido da aplicação para (file name,
chunk index).
3 - Master responde para o Cliente GFS com (chunk handle,
replica locations).
24

25. Operações - Leitura
4 - Cliente GFS manda para os Chunk Servers (chunk handle,
byte range).
5 - Chunk Servers respondem com o dado do arquivo.
6 - Enfim, o Cliente GFS manda para aplicação o dado
solicitado.
25

26. Operações - Gravação
1 - Aplicação faz um pedido de escrita.
2 - O Cliente GFS traduz o pedido (file name, data) para (file
name, chunk index) e manda ao master.
3 - O mestre responde com o (chunk handle, primary and
secondary replica locations), localizações das réplicas.
26

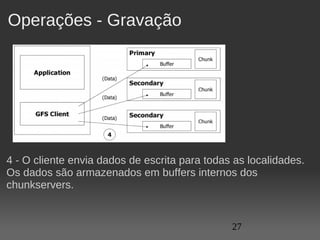

27. Operações - Gravação
4 - O cliente envia dados de escrita para todas as localidades.
Os dados são armazenados em buffers internos dos
chunkservers.
27

28. Operações - Gravação

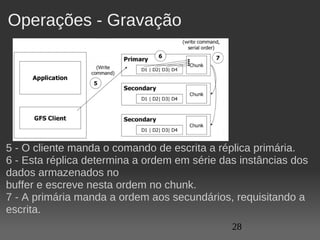

5 - O cliente manda o comando de escrita a réplica primária.
6 - Esta réplica determina a ordem em série das instâncias dos
dados armazenados no
buffer e escreve nesta ordem no chunk.
7 - A primária manda a ordem aos secundários, requisitando a
escrita.
28

29. Operações - Gravação

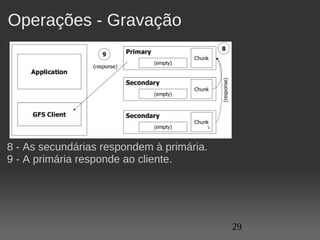

8 - As secundárias respondem à primária.
9 - A primária responde ao cliente.
29

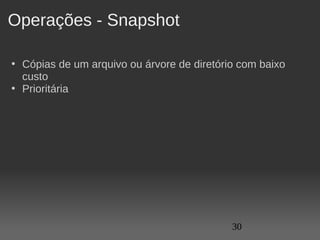

30. Operações - Snapshot
• Cópias de um arquivo ou árvore de diretório com baixo
custo
• Prioritária
30

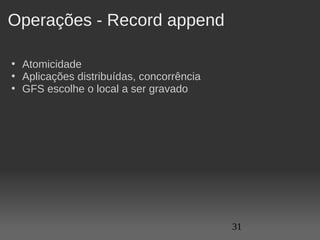

31. Operações - Record append
• Atomicidade
• Aplicações distribuídas, concorrência
• GFS escolhe o local a ser gravado
31

32. Operações - Garbage collector
• Exclusão lógica
• Prazo: 3 dias
• Operação Log
32

33. Tolerância a falhas
33

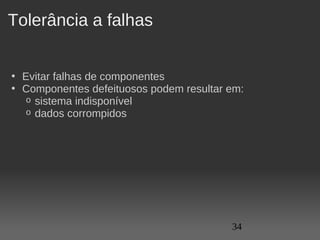

34. Tolerância a falhas
• Evitar falhas de componentes
• Componentes defeituosos podem resultar em:
o sistema indisponível
o dados corrompidos
34

35. Alta disponibilidade
• Baseia-se em duas estratégias simples:
o recuperação rapida
o replicação
• Recuperação rápida:
o reiniciar e carregar seu estado anterior em questão de
segundos
o não existe diferenciação entre terminação normal e
anormal
35

36. Alta disponibilidade

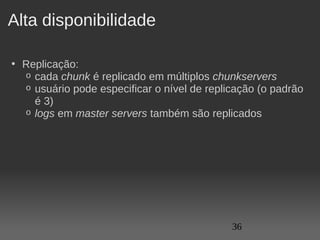

• Replicação:
o cada chunk é replicado em múltiplos chunkservers
o usuário pode especificar o nível de replicação (o padrão
é 3)
o logs em master servers também são replicados
36

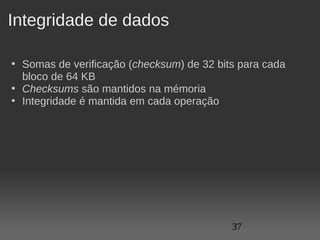

37. Integridade de dados
• Somas de verificação (checksum) de 32 bits para cada
bloco de 64 KB
• Checksums são mantidos na mémoria
• Integridade é mantida em cada operação
37

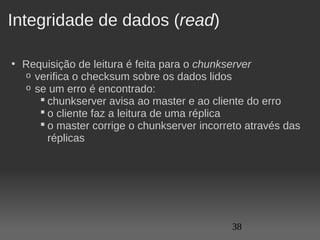

38. Integridade de dados (read)
• Requisição de leitura é feita para o chunkserver
o verifica o checksum sobre os dados lidos
o se um erro é encontrado:
 chunkserver avisa ao master e ao cliente do erro
 o cliente faz a leitura de uma réplica
 o master corrige o chunkserver incorreto através das
réplicas
38

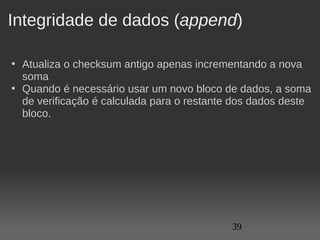

39. Integridade de dados (append)
• Atualiza o checksum antigo apenas incrementando a nova
soma
• Quando é necessário usar um novo bloco de dados, a soma
de verificação é calculada para o restante dos dados deste
bloco.
39

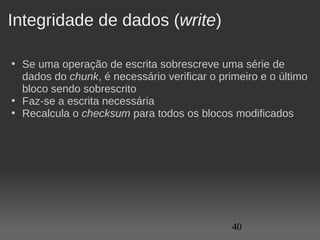

40. Integridade de dados (write)
• Se uma operação de escrita sobrescreve uma série de
dados do chunk, é necessário verificar o primeiro e o último
bloco sendo sobrescrito
• Faz-se a escrita necessária
• Recalcula o checksum para todos os blocos modificados
40

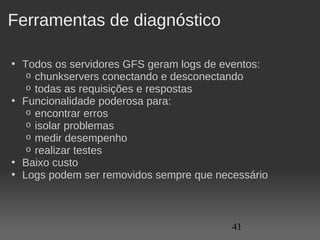

41. Ferramentas de diagnóstico
• Todos os servidores GFS geram logs de eventos:
o chunkservers conectando e desconectando
o todas as requisições e respostas
• Funcionalidade poderosa para:
o encontrar erros
o isolar problemas
o medir desempenho
o realizar testes
• Baixo custo
• Logs podem ser removidos sempre que necessário
41

42. Conclusão
• Atende as principais propostas:
o desempenho
o tolerância a falhas
o escalabilidade
• Fácil manutenção e barata
• Permite desenvolver aplicações de grande porte na escala
de toda a internet
42

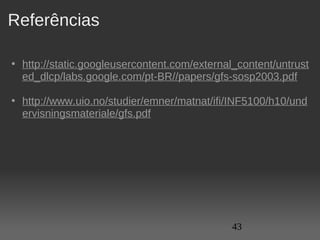

43. Referências
• http://static.googleusercontent.com/external_content/untrust
ed_dlcp/labs.google.com/pt-BR//papers/gfs-sosp2003.pdf
• http://www.uio.no/studier/emner/matnat/ifi/INF5100/h10/und
ervisningsmateriale/gfs.pdf
43
