O documento fornece instruções passo-a-passo para construir um galpão multiuso sustentável utilizando diferentes espécies de bambu. Inclui detalhes sobre como construir a fundação, estrutura do telhado, paredes e portas, utilizando técnicas de encaixe de bambu e madeira.

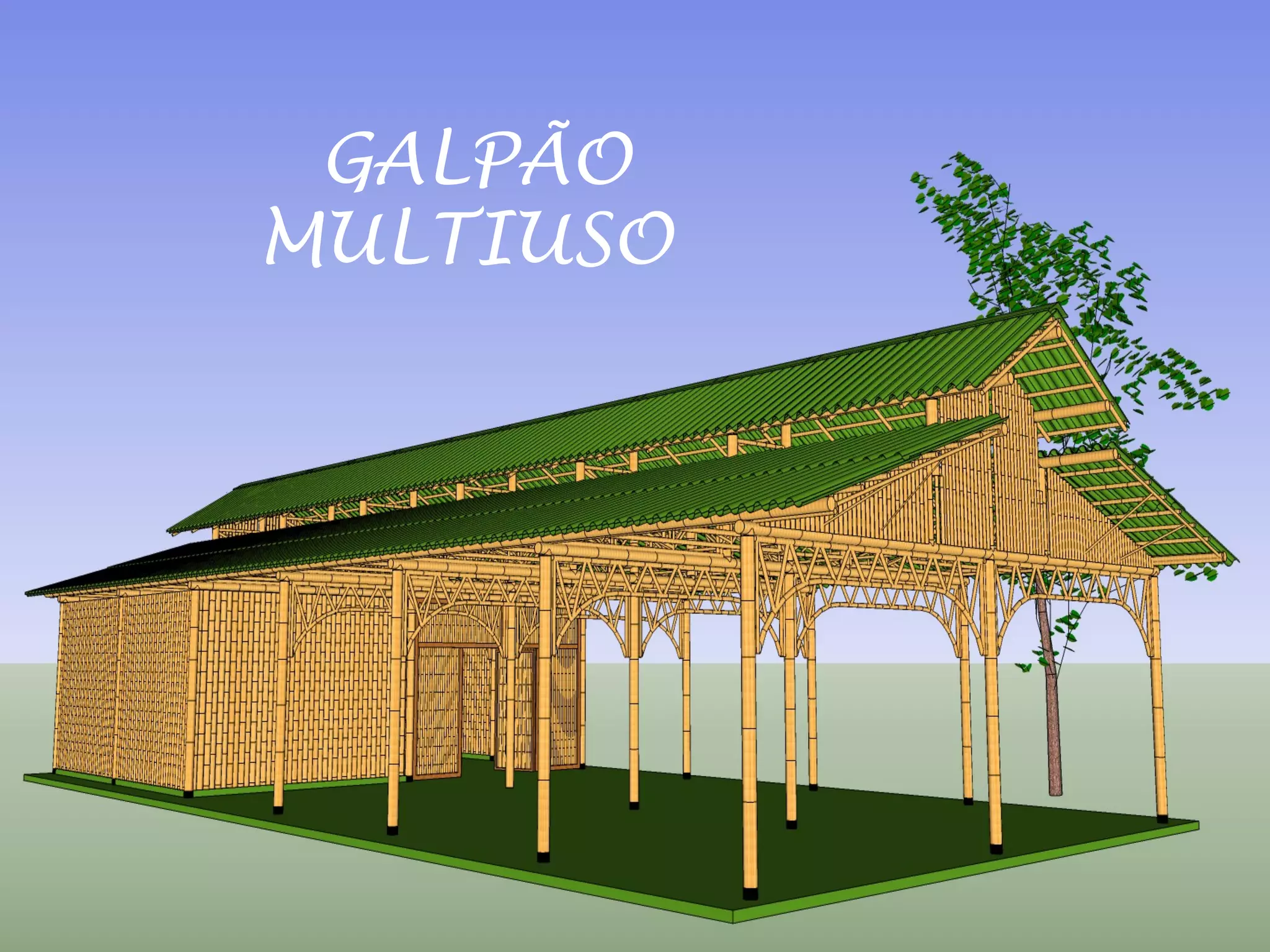

1. GALPÃO
MULTIUSO

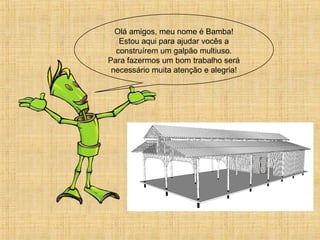

2. Olá amigos, meu nome é Bamba!
Estou aqui para ajudar vocês a
construírem um galpão multiuso.
Para fazermos um bom trabalho será
necessário muita atenção e alegria!

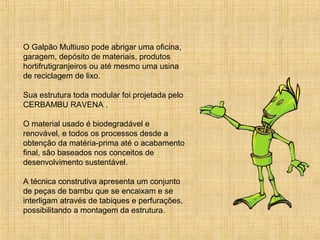

3. O Galpão Multiuso pode abrigar uma oficina,
garagem, depósito de materiais, produtos
hortifrutigranjeiros ou até mesmo uma usina
de reciclagem de lixo.
Sua estrutura toda modular foi projetada pelo
CERBAMBU RAVENA .
O material usado é biodegradável e
renovável, e todos os processos desde a
obtenção da matéria-prima até o acabamento
final, são baseados nos conceitos de
desenvolvimento sustentável.
A técnica construtiva apresenta um conjunto
de peças de bambu que se encaixam e se
interligam através de tabiques e perfurações,
possibilitando a montagem da estrutura.

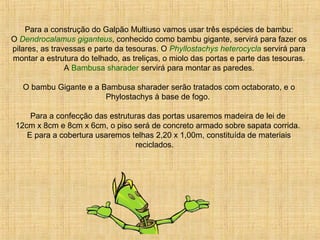

4. Para a construção do Galpão Multiuso vamos usar três espécies de bambu:
O Dendrocalamus giganteus, conhecido como bambu gigante, servirá para fazer os
pilares, as travessas e parte da tesouras. O Phyllostachys heterocycla servirá para
montar a estrutura do telhado, as treliças, o miolo das portas e parte das tesouras.
A Bambusa sharader servirá para montar as paredes.
O bambu Gigante e a Bambusa sharader serão tratados com octaborato, e o
Phylostachys à base de fogo.
Para a confecção das estruturas das portas usaremos madeira de lei de
12cm x 8cm e 8cm x 6cm, o piso será de concreto armado sobre sapata corrida.
E para a cobertura usaremos telhas 2,20 x 1,00m, constituída de materiais
reciclados.

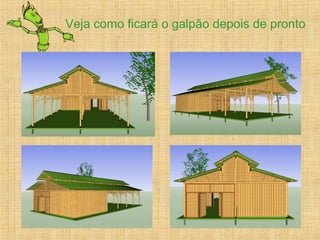

5. Veja como ficará o galpão depois de pronto

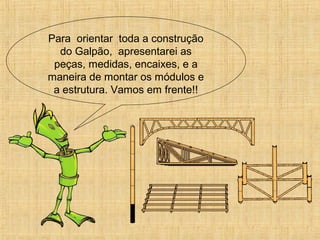

6. Para orientar toda a construção
do Galpão, apresentarei as
peças, medidas, encaixes, e a
maneira de montar os módulos e
a estrutura. Vamos em frente!!

7. O primeiro passo será a confecção dos
pilares, usaremos o bambu Gigante com
diâmetro de 14cm.
Serão cortadas 21 peças, com 3,66m de
altura. Em cada peça será feita a
impermeabilização à base de frio asfalto
em 70 cm da extremidade inferior e
encaixe boca de peixe de 6 cm na
extremidade superior.
Para finalizar, os pilares receberão duas
demãos de verniz com filtro solar.
Os pilares são peças
importantíssimas,
afinal, são eles que
sustentam toda a
estrutura do telhado.
Encaixe boca de peixe

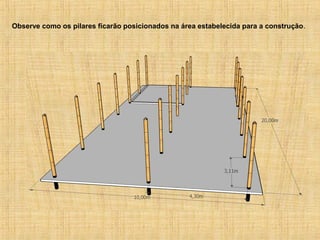

8. Observe como os pilares ficarão posicionados na área estabelecida para a construção.

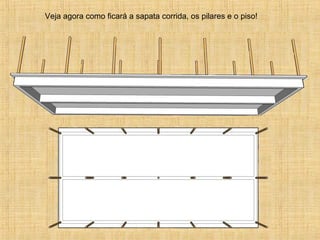

9. Veja agora como ficará a sapata corrida, os pilares e o piso!

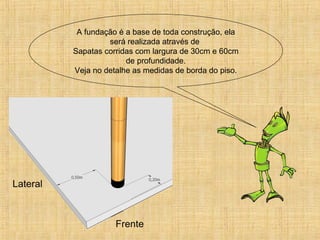

10. A fundação é a base de toda construção, ela
será realizada através de
Sapatas corridas com largura de 30cm e 60cm
de profundidade.
Veja no detalhe as medidas de borda do piso.

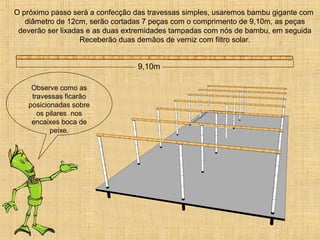

11. O próximo passo será a confecção das travessas simples, usaremos bambu gigante com
diâmetro de 12cm, serão cortadas 7 peças com o comprimento de 9,10m, as peças
deverão ser lixadas e as duas extremidades tampadas com nós de bambu, em seguida
Receberão duas demãos de verniz com filtro solar.
9,10m
Observe como as
travessas ficarão
posicionadas sobre
os pilares nos
encaixes boca de
peixe.

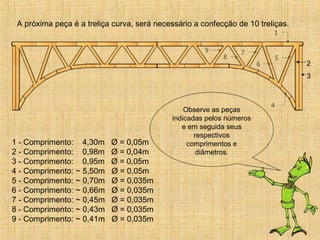

12. A próxima peça é a treliça curva, será necessário a confecção de 10 treliças.
1 - Comprimento: 4,30m Ø = 0,05m
2 - Comprimento: 0,98m Ø = 0,04m
3 - Comprimento: 0,95m Ø = 0,05m
4 - Comprimento: ~ 5,50m Ø = 0,05m
5 - Comprimento: ~ 0,70m Ø = 0,035m
6 - Comprimento: ~ 0,66m Ø = 0,035m
7 - Comprimento: ~ 0,45m Ø = 0,035m
8 - Comprimento: ~ 0,43m Ø = 0,035m
9 - Comprimento: ~ 0,41m Ø = 0,035m
Observe as peças
indicadas pelos números
e em seguida seus
respectivos
comprimentos e
diâmetros.
2
3

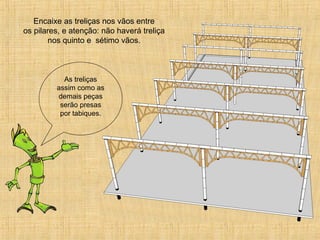

13. Encaixe as treliças nos vãos entre
os pilares, e atenção: não haverá treliça
nos quinto e sétimo vãos.
As treliças
assim como as
demais peças
serão presas
por tabiques.

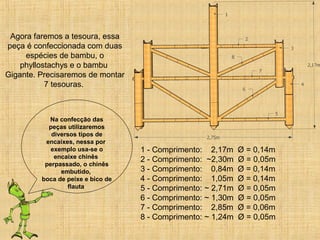

14. 1 - Comprimento: 2,17m Ø = 0,14m
2 - Comprimento: ~2,30m Ø = 0,05m
3 - Comprimento: 0,84m Ø = 0,14m
4 - Comprimento: 1,05m Ø = 0,14m
5 - Comprimento: ~ 2,71m Ø = 0,05m
6 - Comprimento: ~ 1,30m Ø = 0,05m
7 - Comprimento: 2,85m Ø = 0,06m
8 - Comprimento: ~ 1,24m Ø = 0,05m
Agora faremos a tesoura, essa
peça é confeccionada com duas
espécies de bambu, o
phyllostachys e o bambu
Gigante. Precisaremos de montar
7 tesouras.
Na confecção das
peças utilizaremos
diversos tipos de
encaixes, nessa por
exemplo usa-se o
encaixe chinês
perpassado, o chinês
embutido,
boca de peixe e bico de
flauta

15. As tesouras deverão ser colocadas centralizadas sobre as travessas
simples através de encaixe boca de peixe e tabiques.

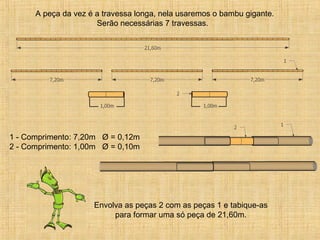

16. A peça da vez é a travessa longa, nela usaremos o bambu gigante.
Serão necessárias 7 travessas.
1 - Comprimento: 7,20m Ø = 0,12m
2 - Comprimento: 1,00m Ø = 0,10m
Envolva as peças 2 com as peças 1 e tabique-as
para formar uma só peça de 21,60m.

17. As travessas longas deverão ser tabicadas sobre as travessas simples e
nos encaixes boca de peixe das tesouras.

18. Suporte para o corpo:
1 - Comprimento: 1,92m Ø = 0,05m
2 - Comprimento: 3,24m Ø = 0,05m
3 - Comprimento: 0,31m Ø = 0,05m
Suporte para as extremidades:
1 - Comprimento: 1,92m Ø = 0,05m
2 - Comprimento: 1,07m Ø = 0,05m
3 - Comprimento: 0,31m Ø = 0,05m
Agora vamos montar o suporte para as telhas da água menor, para isso será
necessário a confecção de duas peças distintas. Faremos 12 peças
Para o corpo do telhado e 4 peças para as extremidades do corpo.

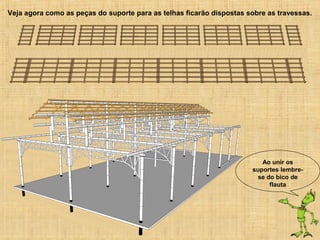

19. Veja agora como as peças do suporte para as telhas ficarão dispostas sobre as travessas.
Ao unir os
suportes lembre-
se do bico de
flauta

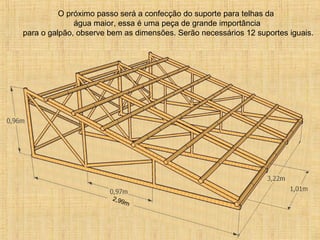

20. O próximo passo será a confecção do suporte para telhas da
água maior, essa é uma peça de grande importância
para o galpão, observe bem as dimensões. Serão necessários 12 suportes iguais.
2,99m

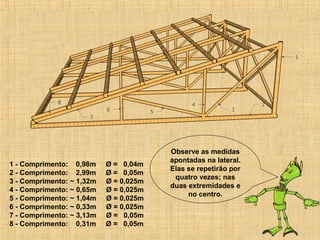

21. 1 - Comprimento: 0,98m Ø = 0,04m
2 - Comprimento: 2,99m Ø = 0,05m
3 - Comprimento: ~ 1,32m Ø = 0,025m
4 - Comprimento: ~ 0,65m Ø = 0,025m
5 - Comprimento: ~ 1,04m Ø = 0,025m
6 - Comprimento: ~ 0,33m Ø = 0,025m
7 - Comprimento: ~ 3,13m Ø = 0,05m
8 - Comprimento: 0,31m Ø = 0,05m
Observe as medidas
apontadas na lateral.
Elas se repetirão por
quatro vezes; nas
duas extremidades e
no centro.

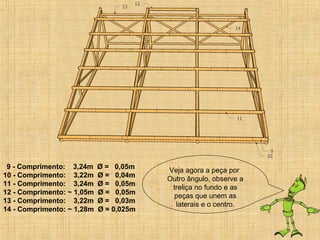

22. 9 - Comprimento: 3,24m Ø = 0,05m
10 - Comprimento: 3,22m Ø = 0,04m
11 - Comprimento: 3,24m Ø = 0,05m
12 - Comprimento: ~ 1,05m Ø = 0,05m
13 - Comprimento: 3,22m Ø = 0,03m
14 - Comprimento: ~ 1,28m Ø = 0,025m
Veja agora a peça por
Outro ângulo, observe a
treliça no fundo e as
peças que unem as
laterais e o centro.

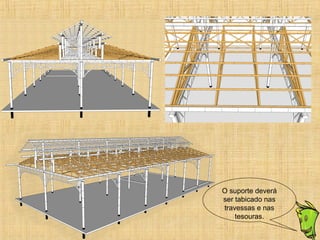

23. O suporte deverá
ser tabicado nas
travessas e nas
tesouras.

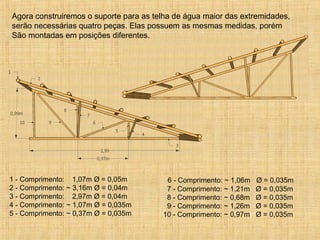

24. 1 - Comprimento: 1,07m Ø = 0,05m
2 - Comprimento: ~ 3,16m Ø = 0,04m
3 - Comprimento: 2,97m Ø = 0,04m
4 - Comprimento: ~ 1,07m Ø = 0,035m
5 - Comprimento: ~ 0,37m Ø = 0,035m
6 - Comprimento: ~ 1,06m Ø = 0,035m
7 - Comprimento: ~ 1,21m Ø = 0,035m
8 - Comprimento: ~ 0,68m Ø = 0,035m
9 - Comprimento: ~ 1,26m Ø = 0,035m
10 - Comprimento: ~ 0,97m Ø = 0,035m
Agora construiremos o suporte para as telha de água maior das extremidades,
serão necessárias quatro peças. Elas possuem as mesmas medidas, porém
São montadas em posições diferentes.

25. Observe como o
suporte para as
extremidades
ficará na
estrutura

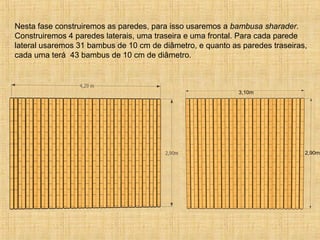

26. 3,10m
2,90m
Nesta fase construiremos as paredes, para isso usaremos a bambusa sharader.
Construiremos 4 paredes laterais, uma traseira e uma frontal. Para cada parede
lateral usaremos 31 bambus de 10 cm de diâmetro, e quanto as paredes traseiras,
cada uma terá 43 bambus de 10 cm de diâmetro.

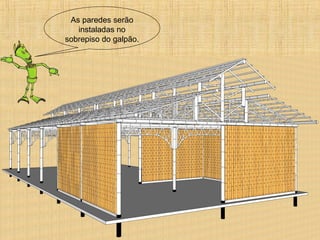

27. As paredes serão
instaladas no
sobrepiso do galpão.

28. O próximo passo será a confecção das portas, para isso montaremos uma estrutura de
madeira de lei na qual os bambus serão encaixados, usaremos madeira 12 x 8 e 8 x 6.
Observe o
sulco de 2cm,
para encaixe
dos bambus

29. Antes de parafusar a estrutura de madeira deve-se preencher os espaços
com bambu phyllostachys de 5cm de diâmetro.
1,15m

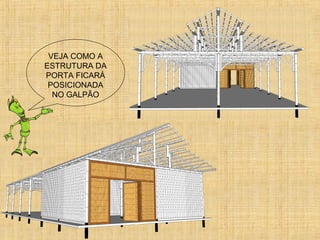

30. VEJA COMO A
ESTRUTURA DA
PORTA FICARÁ
POSICIONADA
NO GALPÃO

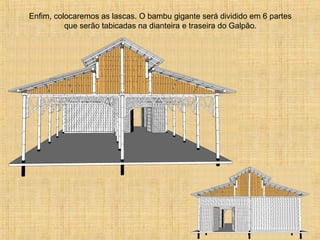

31. Enfim, colocaremos as lascas. O bambu gigante será dividido em 6 partes
que serão tabicadas na dianteira e traseira do Galpão.

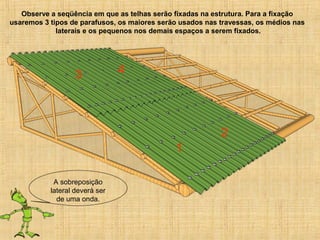

32. Observe a seqüência em que as telhas serão fixadas na estrutura. Para a fixação
usaremos 3 tipos de parafusos, os maiores serão usados nas travessas, os médios nas
laterais e os pequenos nos demais espaços a serem fixados.
A sobreposição
lateral deverá ser
de uma onda.
1
2
3 4

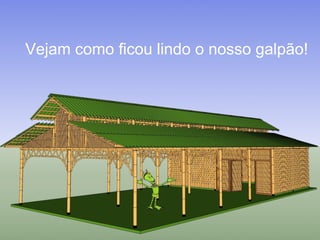

33. Vejam como ficou lindo o nosso galpão!
