O documento apresenta FreeNAS, um sistema operacional especializado em armazenamento em rede (NAS). Ele explica que o FreeNAS é baseado no FreeBSD e suporta protocolos como SMB, FTP e NFS. Também discute como configurar compartilhamentos, gerenciar discos e implementar segurança no FreeNAS.

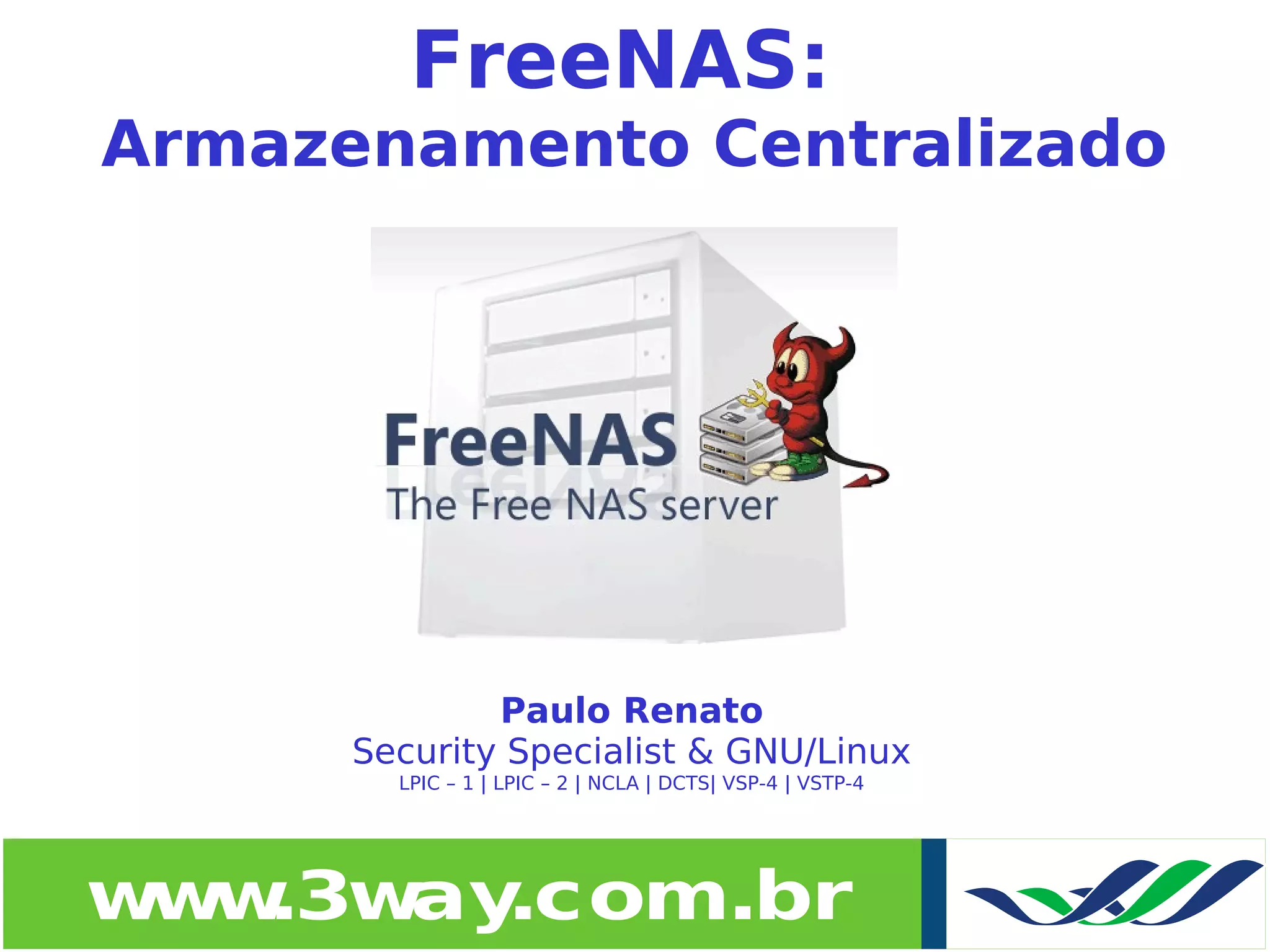

1. FreeNAS:
Armazenamento Centralizado
Paulo Renato
Security Specialist & GNU/Linux
LPIC – 1 | LPIC – 2 | NCLA | DCTS| VSP-4 | VSTP-4
w w
w .3w .com.br
ay

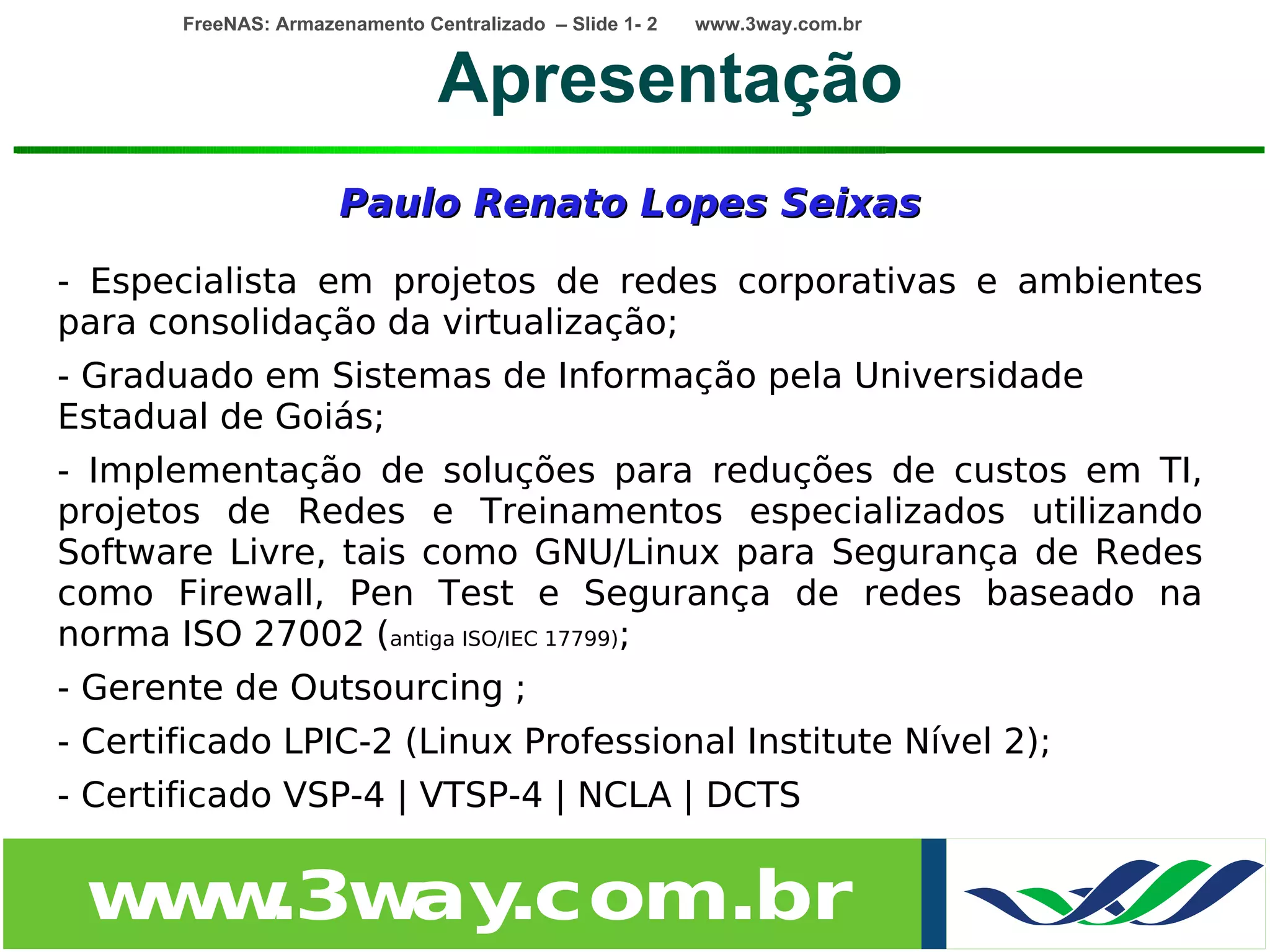

2. FreeNAS: Armazenamento Centralizado – Slide 1- 2 www.3way.com.br
Apresentação
Paulo Renato Lopes Seixas
- Especialista em projetos de redes corporativas e ambientes
para consolidação da virtualização;
- Graduado em Sistemas de Informação pela Universidade
Estadual de Goiás;
- Implementação de soluções para reduções de custos em TI,
projetos de Redes e Treinamentos especializados utilizando
Software Livre, tais como GNU/Linux para Segurança de Redes
como Firewall, Pen Test e Segurança de redes baseado na
norma ISO 27002 (antiga ISO/IEC 17799);
- Gerente de Outsourcing ;
- Certificado LPIC-2 (Linux Professional Institute Nível 2);
- Certificado VSP-4 | VTSP-4 | NCLA | DCTS
w w
w .3w .com.br
ay

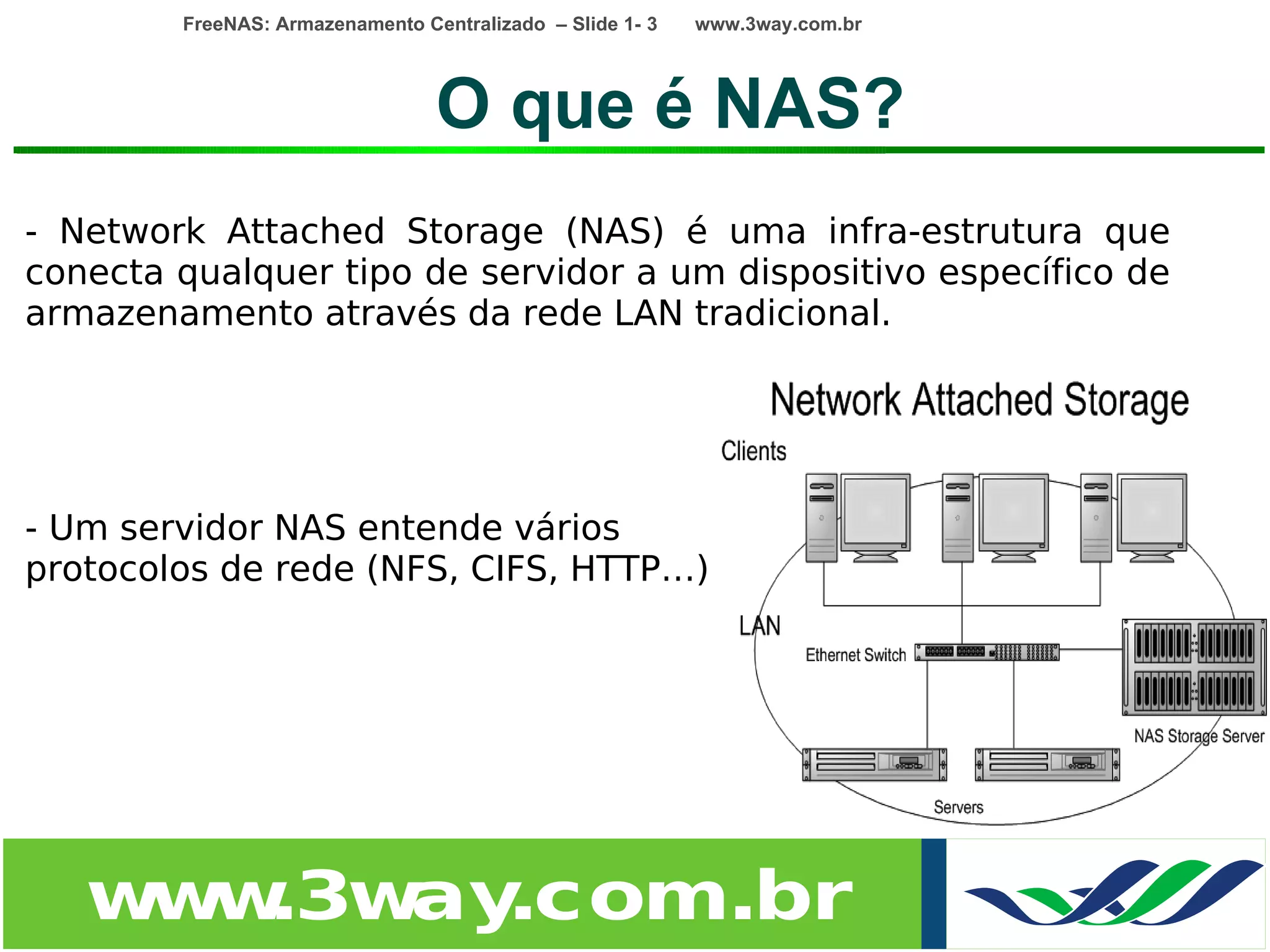

3. FreeNAS: Armazenamento Centralizado – Slide 1- 3 www.3way.com.br
O que é NAS?
- Network Attached Storage (NAS) é uma infra-estrutura que
conecta qualquer tipo de servidor a um dispositivo específico de
armazenamento através da rede LAN tradicional.
- Um servidor NAS entende vários
protocolos de rede (NFS, CIFS, HTTP…)
w w
w .3w .com.br
ay

4. FreeNAS: Armazenamento Centralizado – Slide 1- 4 www.3way.com.br

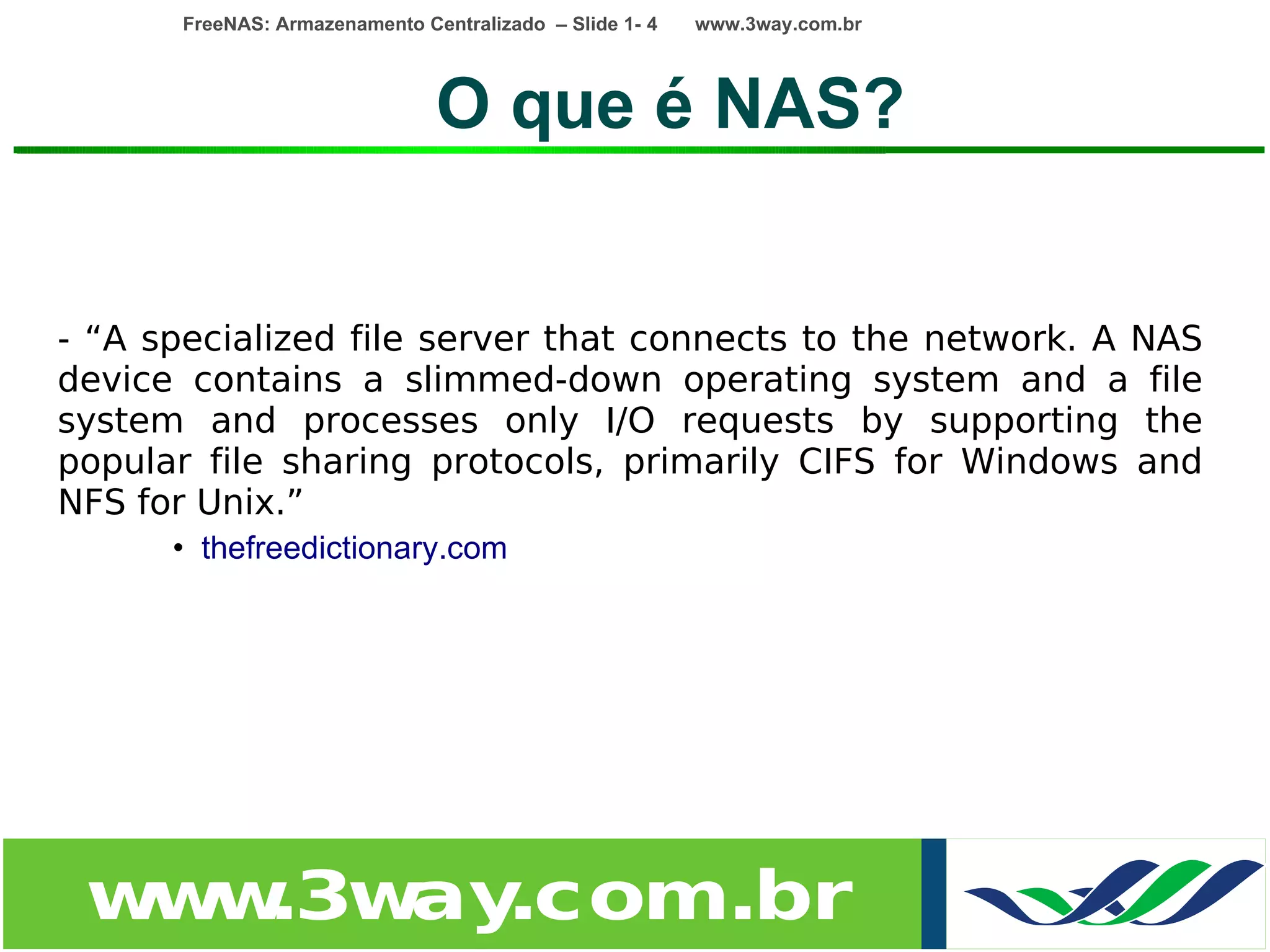

O que é NAS?
- “A specialized file server that connects to the network. A NAS
device contains a slimmed-down operating system and a file
system and processes only I/O requests by supporting the
popular file sharing protocols, primarily CIFS for Windows and
NFS for Unix.”
• thefreedictionary.com
w w
w .3w .com.br
ay

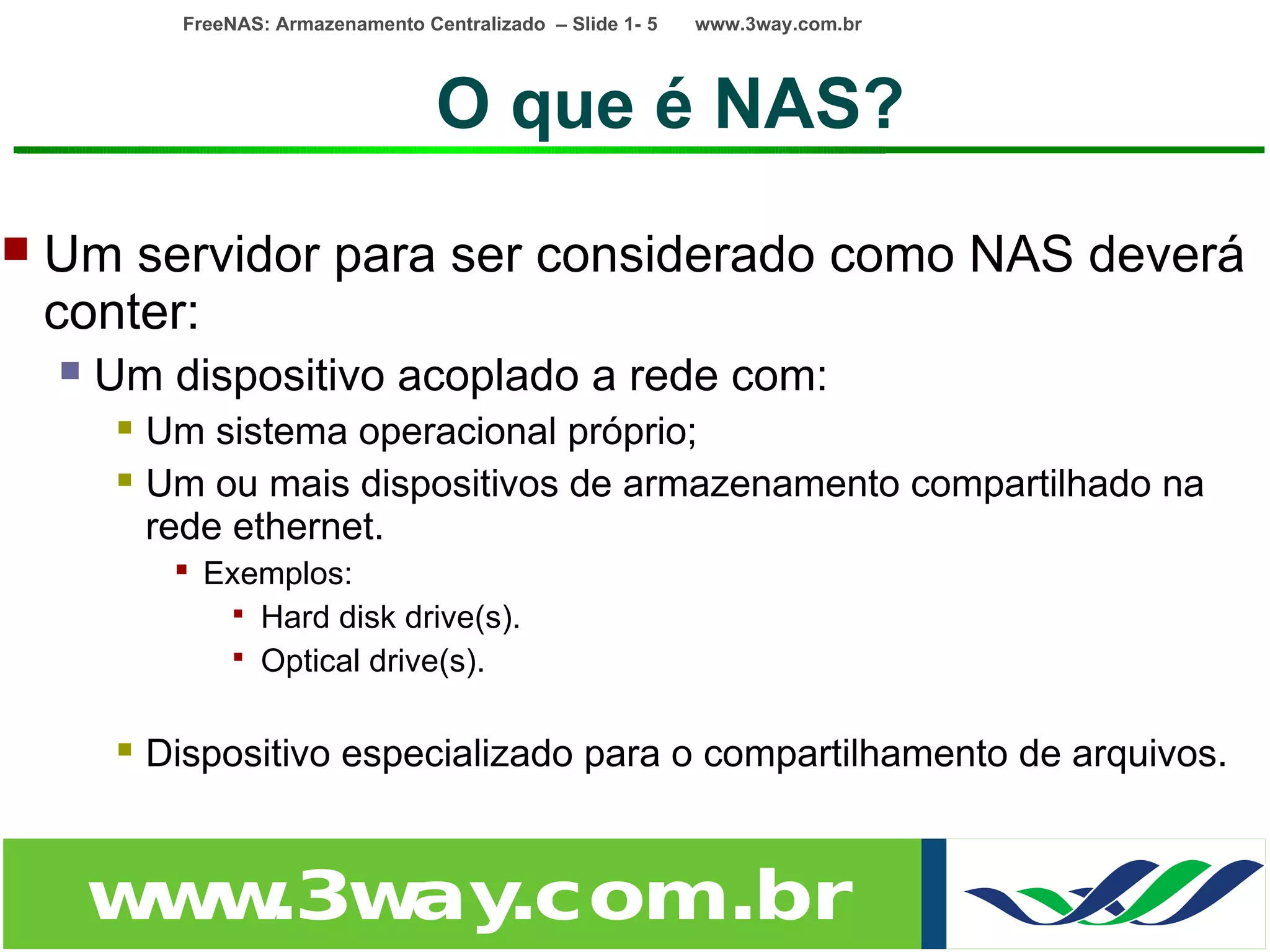

5. FreeNAS: Armazenamento Centralizado – Slide 1- 5 www.3way.com.br
O que é NAS?
 Um servidor para ser considerado como NAS deverá
conter:
 Um dispositivo acoplado a rede com:
 Um sistema operacional próprio;
 Um ou mais dispositivos de armazenamento compartilhado na
rede ethernet.
 Exemplos:
 Hard disk drive(s).
 Optical drive(s).
 Dispositivo especializado para o compartilhamento de arquivos.
w w
w .3w .com.br
ay

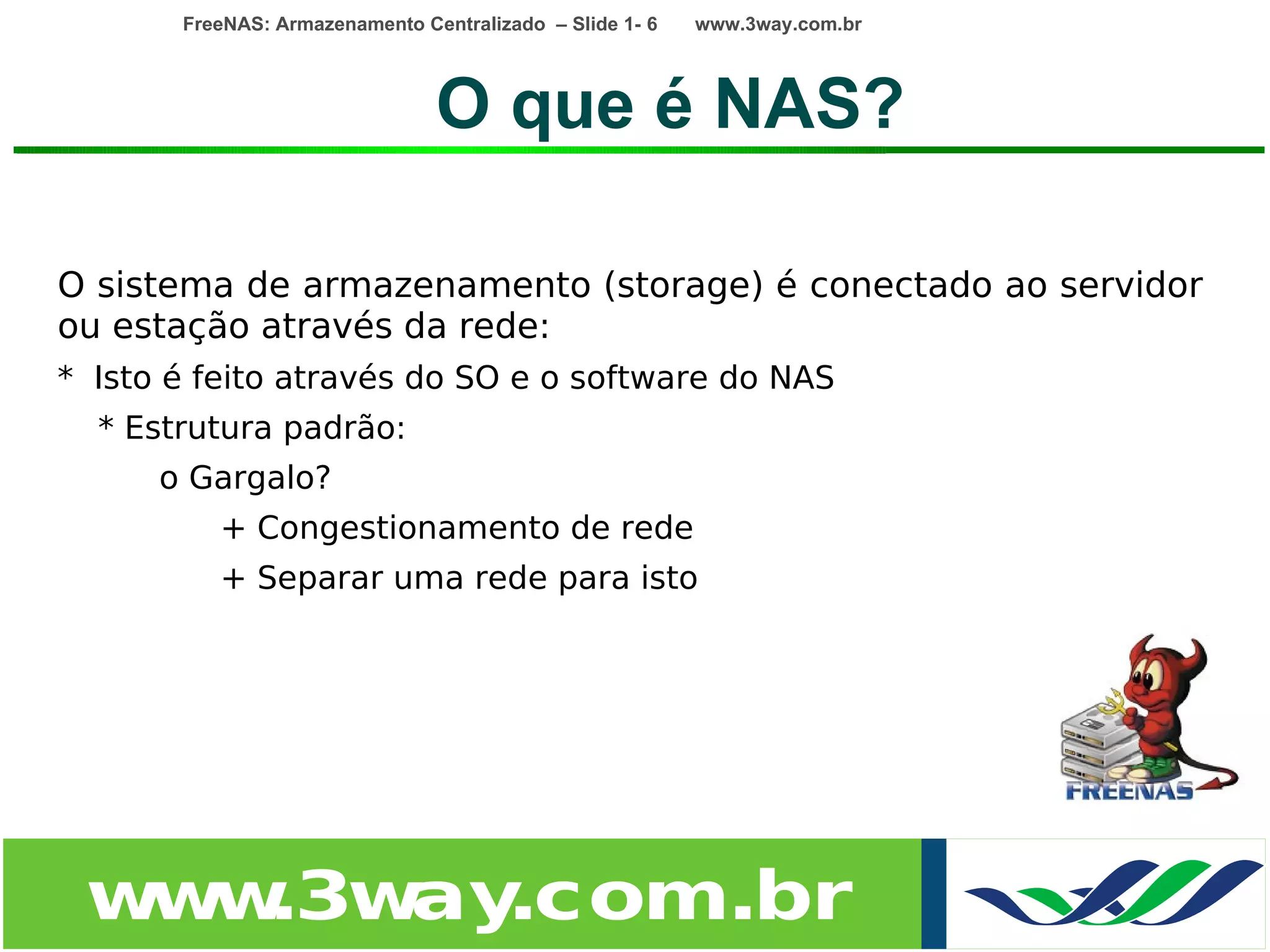

6. FreeNAS: Armazenamento Centralizado – Slide 1- 6 www.3way.com.br
O que é NAS?
O sistema de armazenamento (storage) é conectado ao servidor
ou estação através da rede:
* Isto é feito através do SO e o software do NAS
* Estrutura padrão:
o Gargalo?
+ Congestionamento de rede
+ Separar uma rede para isto
w w
w .3w .com.br
ay

7. FreeNAS: Armazenamento Centralizado – Slide 1- 7 www.3way.com.br

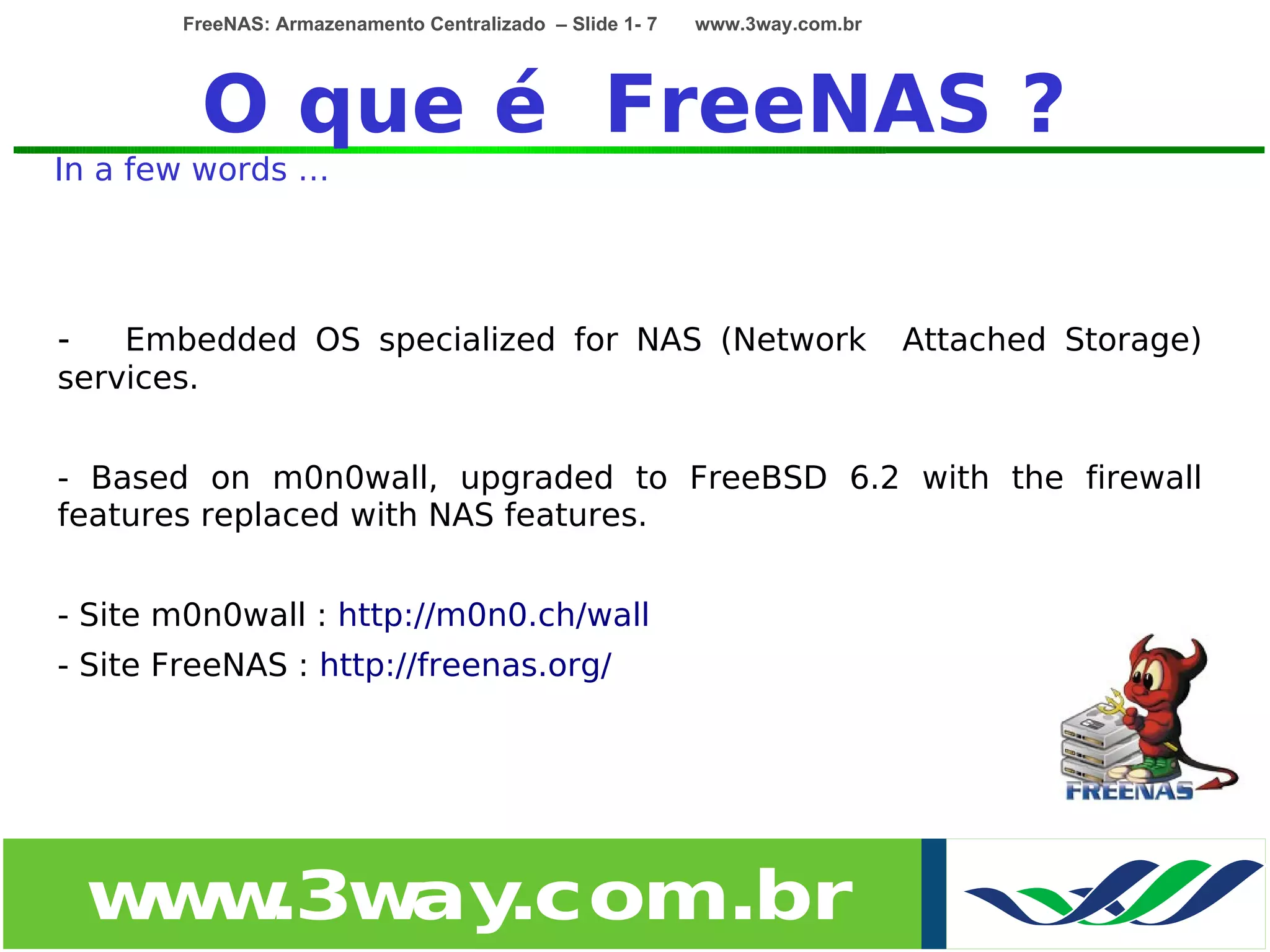

O que é FreeNAS ?
In a few words …
- Embedded OS specialized for NAS (Network Attached Storage)
services.
- Based on m0n0wall, upgraded to FreeBSD 6.2 with the firewall
features replaced with NAS features.
- Site m0n0wall : http://m0n0.ch/wall
- Site FreeNAS : http://freenas.org/
w w
w .3w .com.br
ay

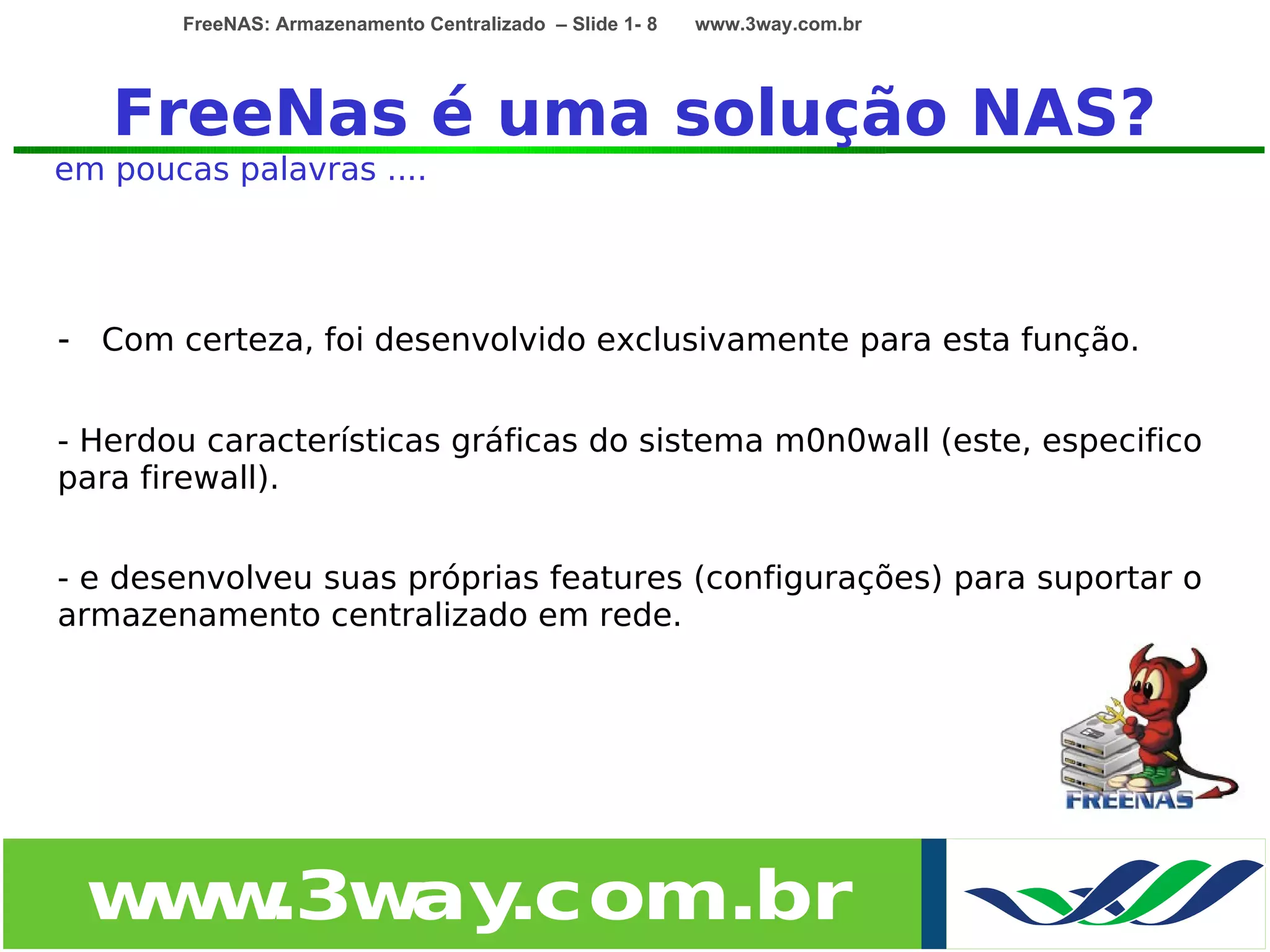

8. FreeNAS: Armazenamento Centralizado – Slide 1- 8 www.3way.com.br
FreeNas é uma solução NAS?
em poucas palavras ....
- Com certeza, foi desenvolvido exclusivamente para esta função.
- Herdou características gráficas do sistema m0n0wall (este, especifico
para firewall).
- e desenvolveu suas próprias features (configurações) para suportar o
armazenamento centralizado em rede.
w w
w .3w .com.br
ay

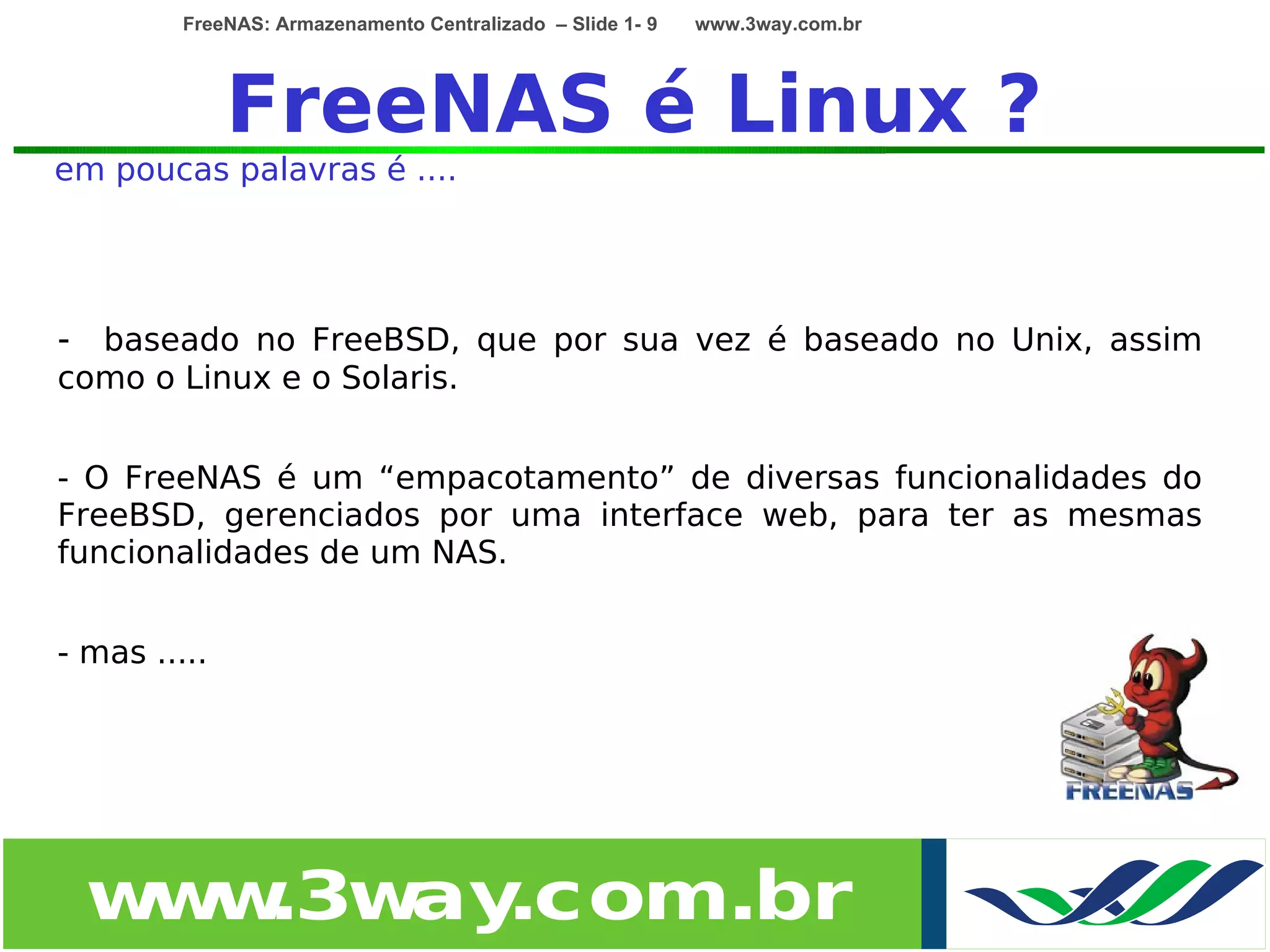

9. FreeNAS: Armazenamento Centralizado – Slide 1- 9 www.3way.com.br
FreeNAS é Linux ?
em poucas palavras é ....
- baseado no FreeBSD, que por sua vez é baseado no Unix, assim
como o Linux e o Solaris.
- O FreeNAS é um “empacotamento” de diversas funcionalidades do
FreeBSD, gerenciados por uma interface web, para ter as mesmas
funcionalidades de um NAS.
- mas .....
w w
w .3w .com.br
ay

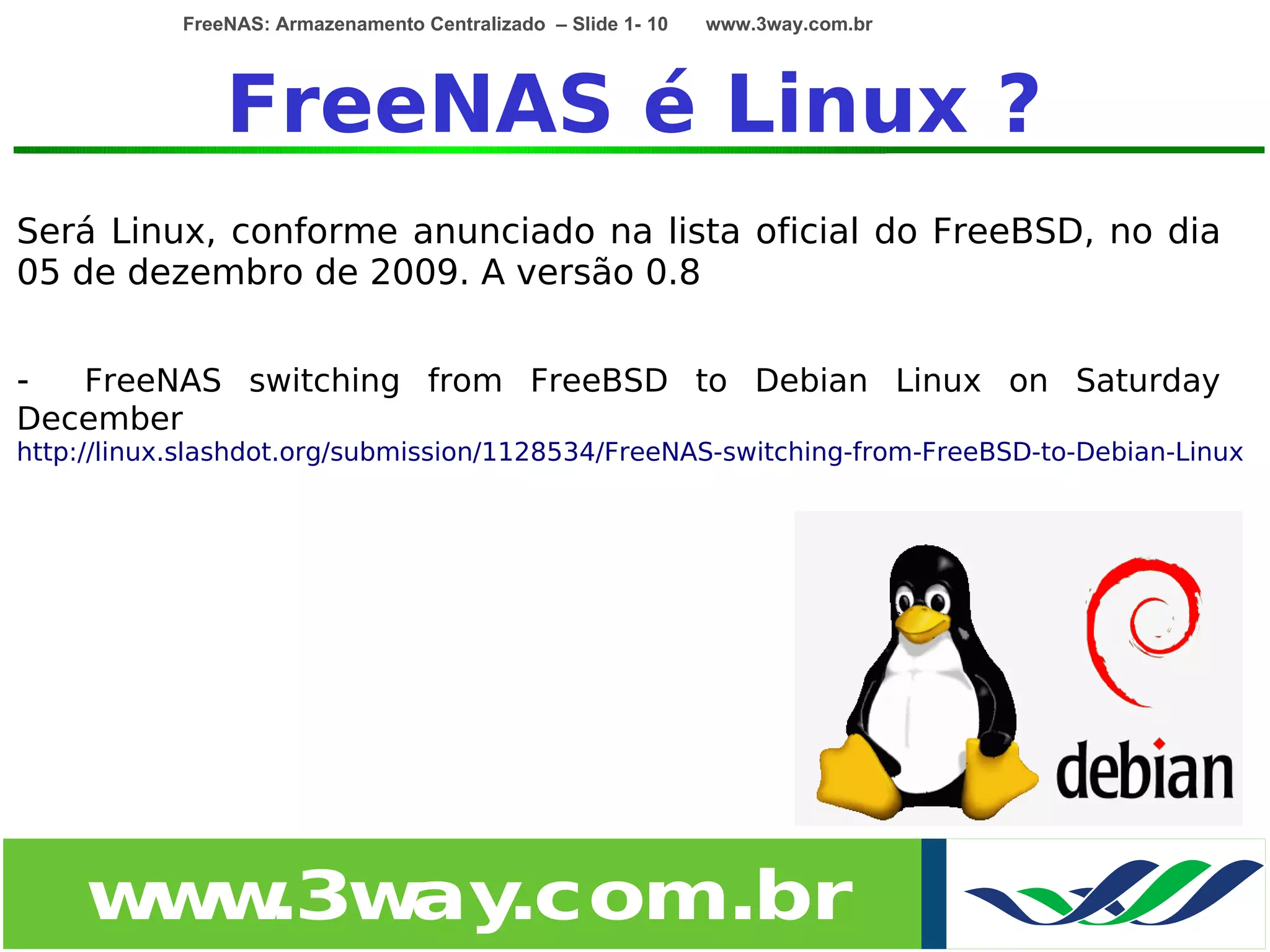

10. FreeNAS: Armazenamento Centralizado – Slide 1- 10 www.3way.com.br
FreeNAS é Linux ?
Será Linux, conforme anunciado na lista oficial do FreeBSD, no dia
05 de dezembro de 2009. A versão 0.8
- FreeNAS switching from FreeBSD to Debian Linux on Saturday
December
http://linux.slashdot.org/submission/1128534/FreeNAS-switching-from-FreeBSD-to-Debian-Linux
w w
w .3w .com.br
ay

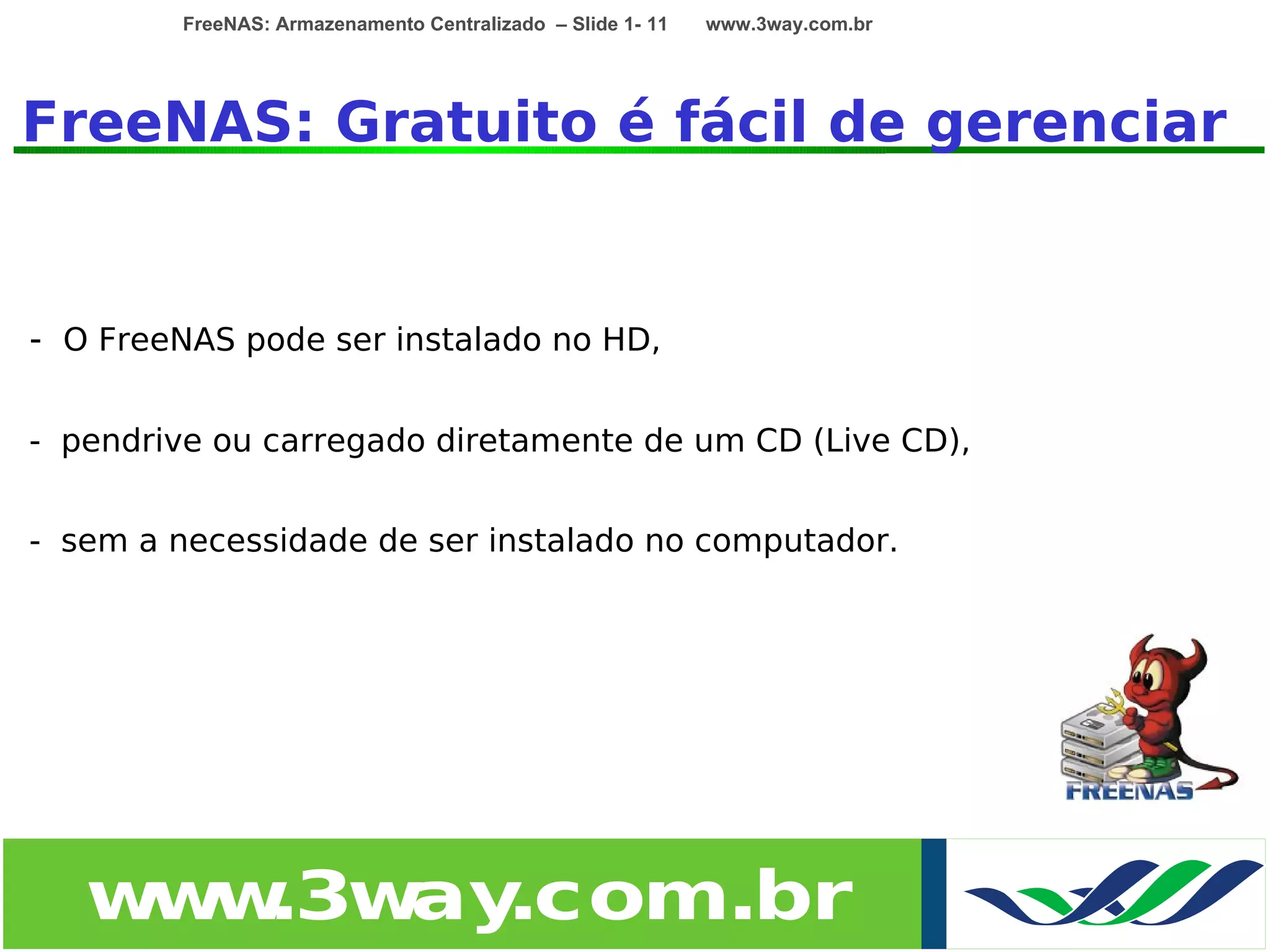

11. FreeNAS: Armazenamento Centralizado – Slide 1- 11 www.3way.com.br
FreeNAS: Gratuito é fácil de gerenciar
- O FreeNAS pode ser instalado no HD,
- pendrive ou carregado diretamente de um CD (Live CD),
- sem a necessidade de ser instalado no computador.
w w
w .3w .com.br
ay

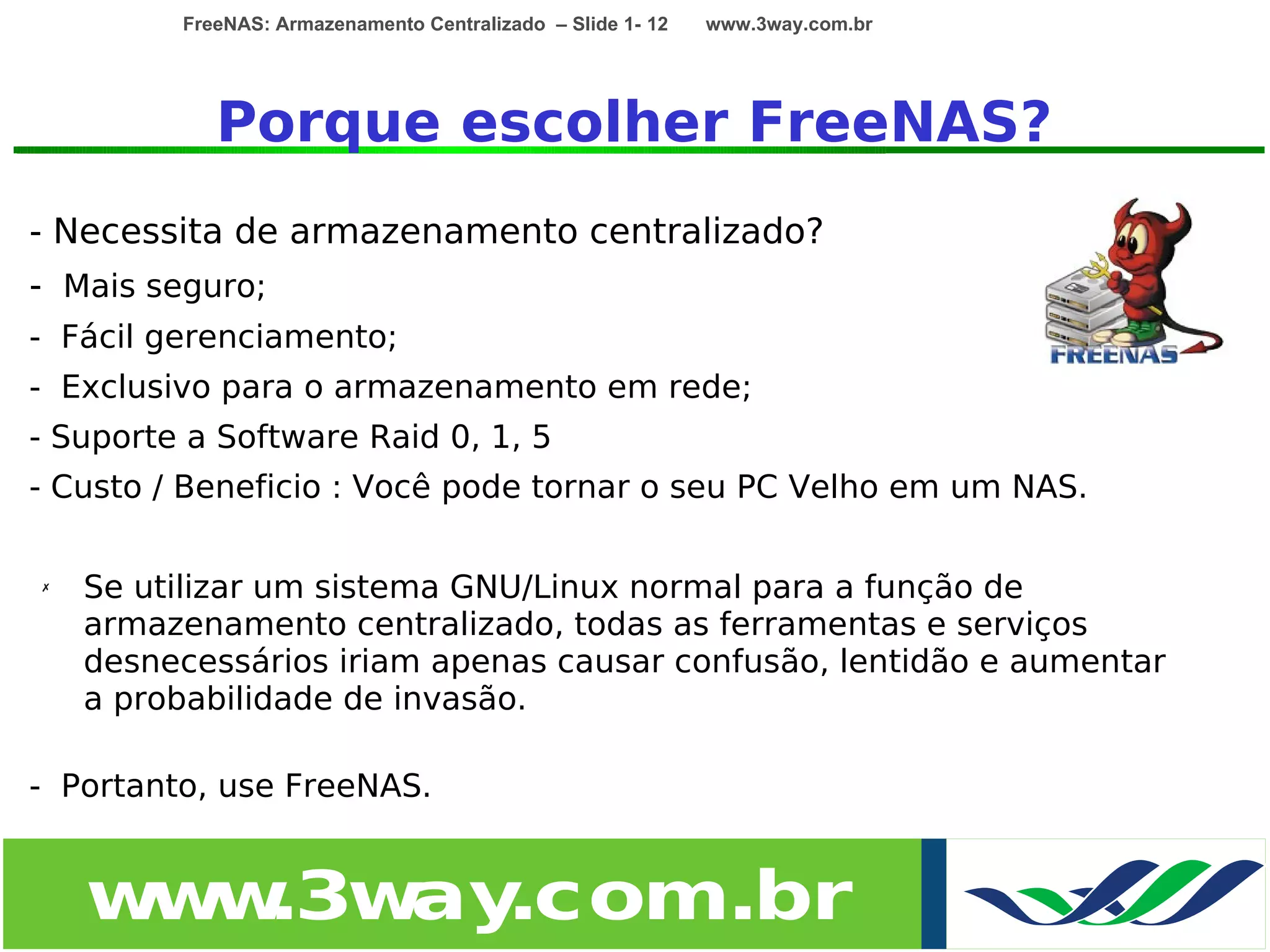

12. FreeNAS: Armazenamento Centralizado – Slide 1- 12 www.3way.com.br
Porque escolher FreeNAS?
- Necessita de armazenamento centralizado?
- Mais seguro;
- Fácil gerenciamento;
- Exclusivo para o armazenamento em rede;
- Suporte a Software Raid 0, 1, 5
- Custo / Beneficio : Você pode tornar o seu PC Velho em um NAS.
✗ Se utilizar um sistema GNU/Linux normal para a função de
armazenamento centralizado, todas as ferramentas e serviços
desnecessários iriam apenas causar confusão, lentidão e aumentar
a probabilidade de invasão.
- Portanto, use FreeNAS.
w w
w .3w .com.br
ay

13. FreeNAS: Armazenamento Centralizado – Slide 1- 13 www.3way.com.br

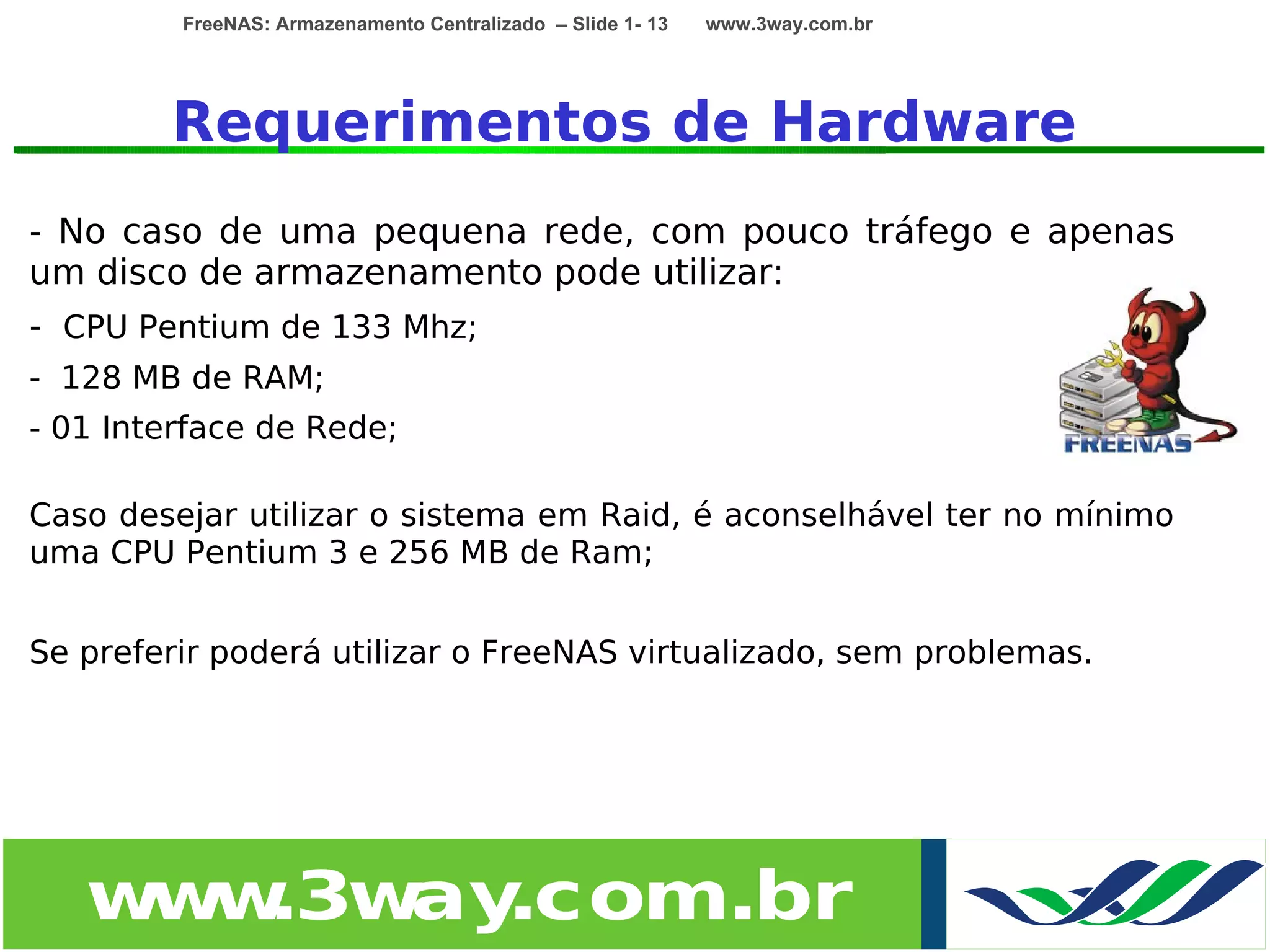

Requerimentos de Hardware
- No caso de uma pequena rede, com pouco tráfego e apenas
um disco de armazenamento pode utilizar:
- CPU Pentium de 133 Mhz;
- 128 MB de RAM;
- 01 Interface de Rede;
Caso desejar utilizar o sistema em Raid, é aconselhável ter no mínimo
uma CPU Pentium 3 e 256 MB de Ram;
Se preferir poderá utilizar o FreeNAS virtualizado, sem problemas.
w w
w .3w .com.br
ay

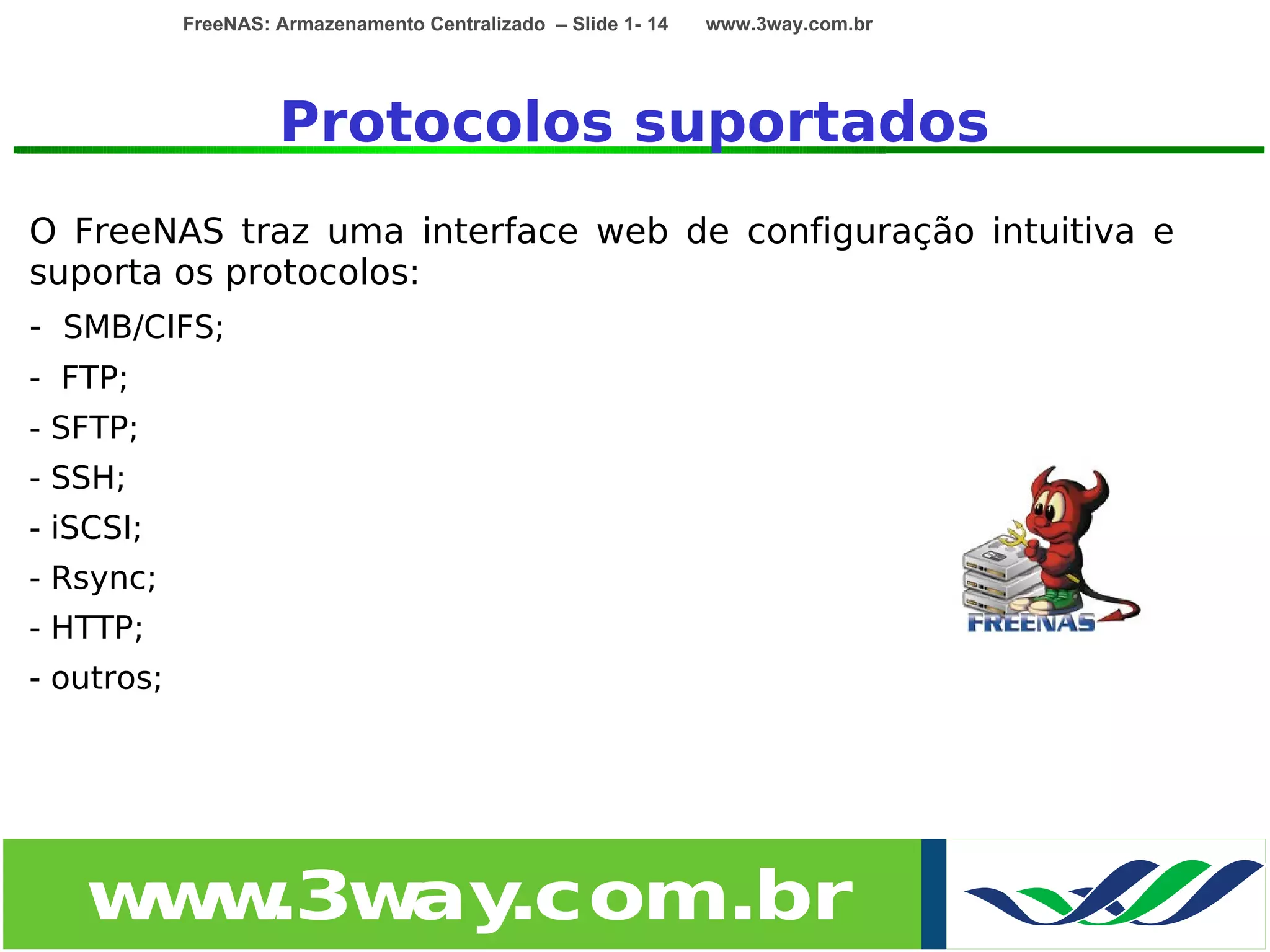

14. FreeNAS: Armazenamento Centralizado – Slide 1- 14 www.3way.com.br
Protocolos suportados
O FreeNAS traz uma interface web de configuração intuitiva e
suporta os protocolos:
- SMB/CIFS;
- FTP;
- SFTP;
- SSH;
- iSCSI;
- Rsync;
- HTTP;
- outros;
w w
w .3w .com.br
ay

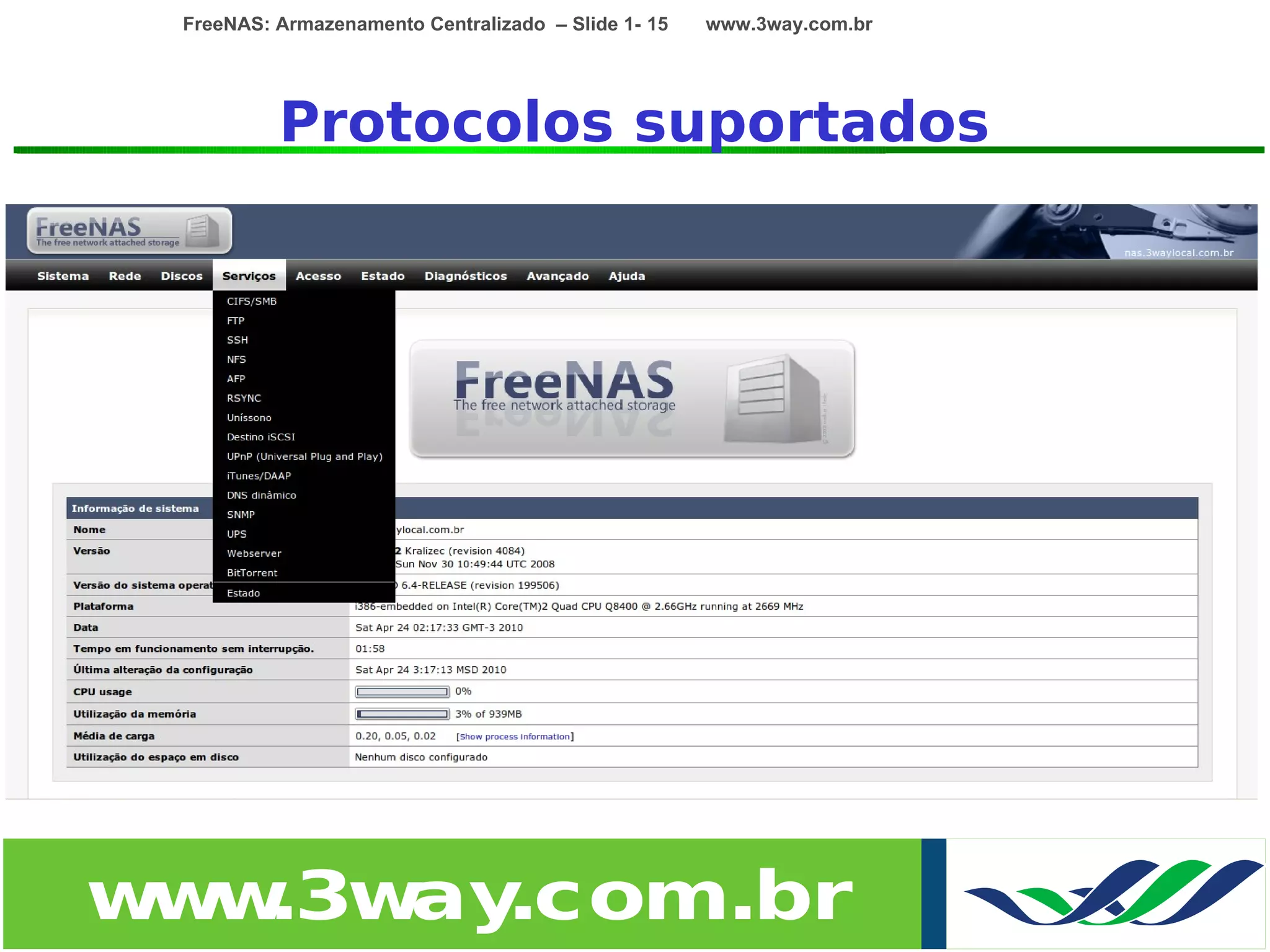

15. FreeNAS: Armazenamento Centralizado – Slide 1- 15 www.3way.com.br
Protocolos suportados
w w
w .3w .com.br
ay

16. FreeNAS: Armazenamento Centralizado – Slide 1- 16 www.3way.com.br

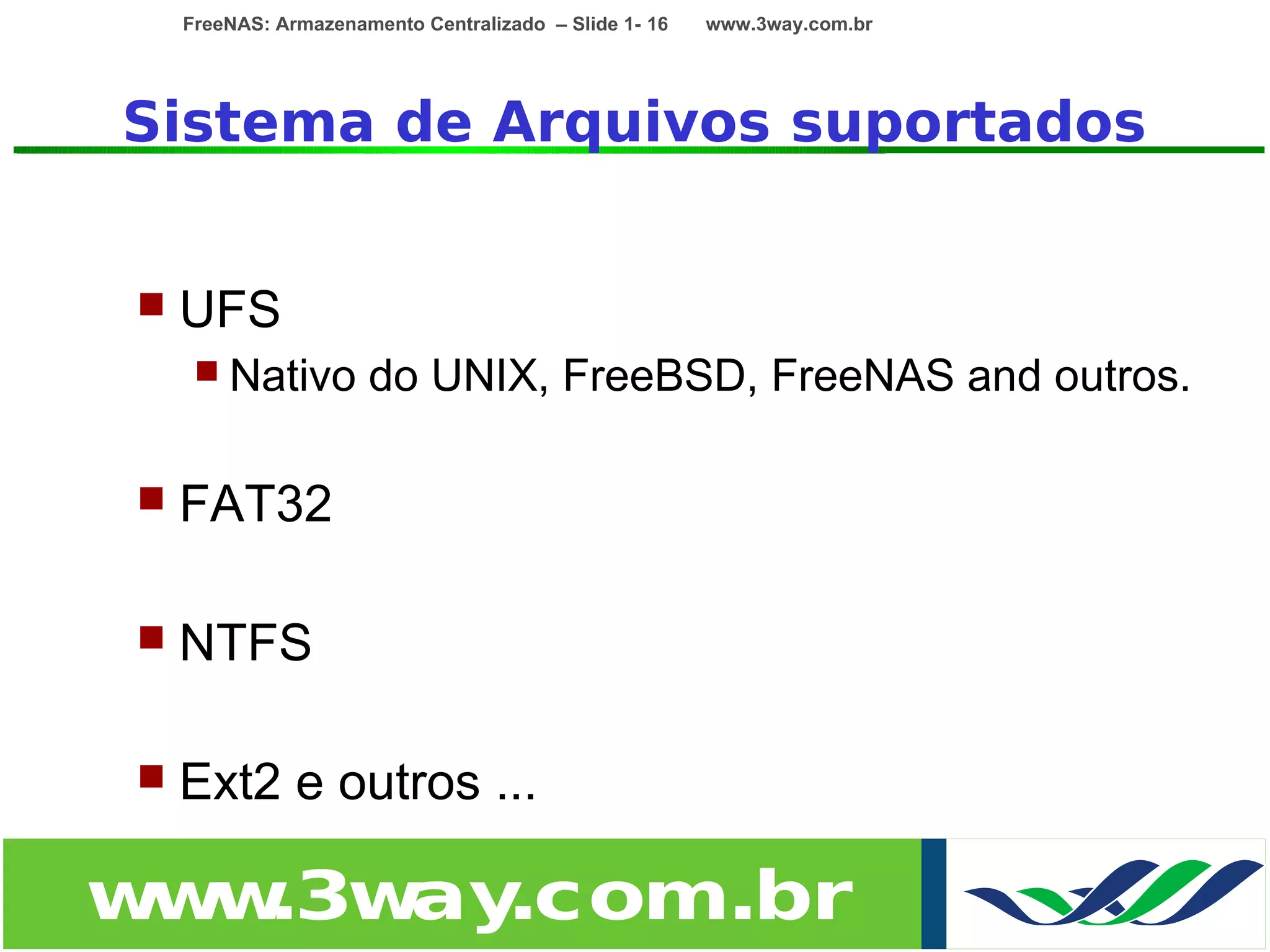

Sistema de Arquivos suportados
 UFS
 Nativo do UNIX, FreeBSD, FreeNAS and outros.
 FAT32
 NTFS
 Ext2 e outros ...
w w
w .3w .com.br
ay

17. FreeNAS: Armazenamento Centralizado – Slide 1- 17 www.3way.com.br

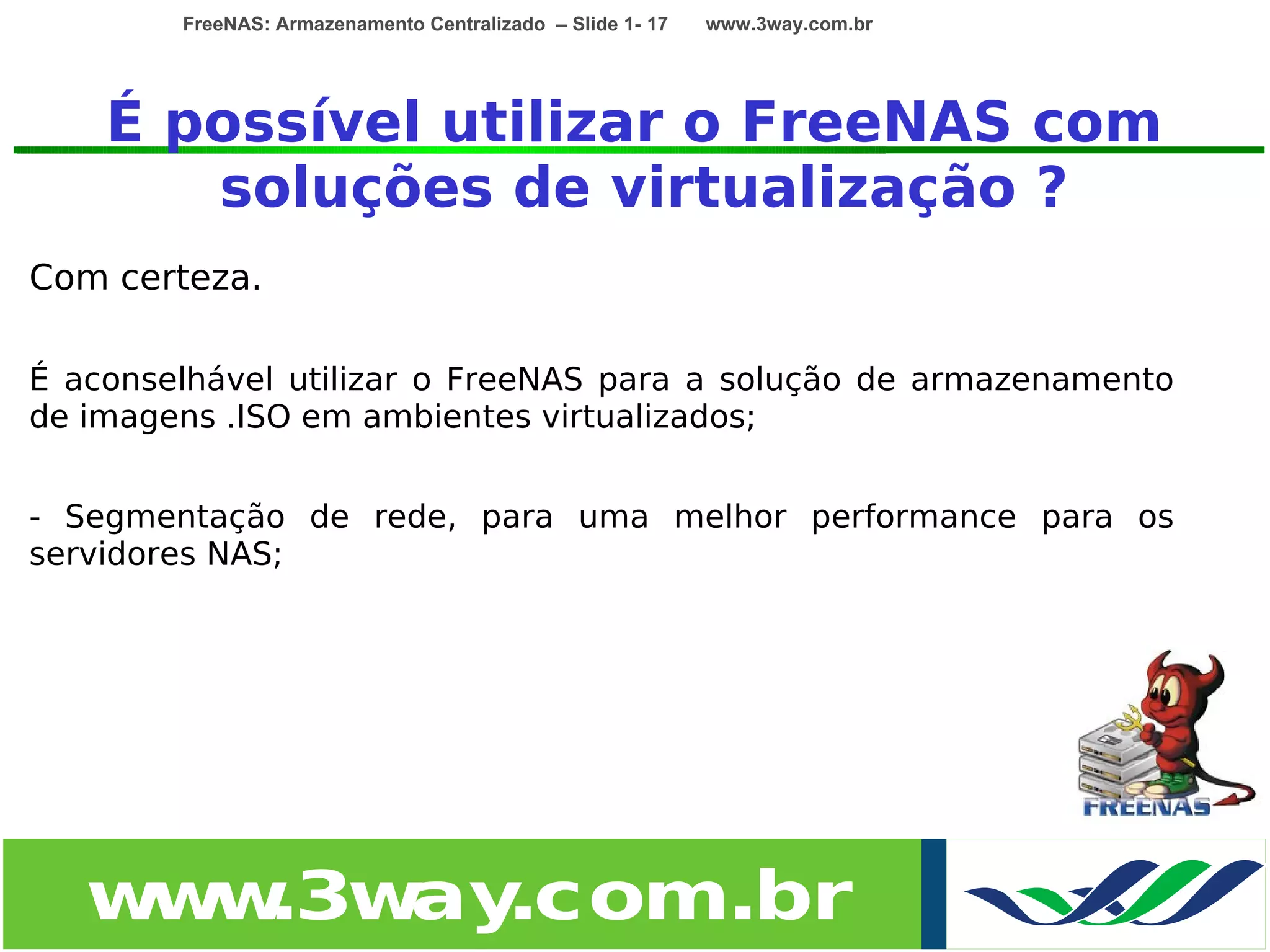

É possível utilizar o FreeNAS com
soluções de virtualização ?
Com certeza.
É aconselhável utilizar o FreeNAS para a solução de armazenamento
de imagens .ISO em ambientes virtualizados;
- Segmentação de rede, para uma melhor performance para os
servidores NAS;
w w
w .3w .com.br
ay

18. FreeNAS: Armazenamento Centralizado – Slide 1- 18 www.3way.com.br

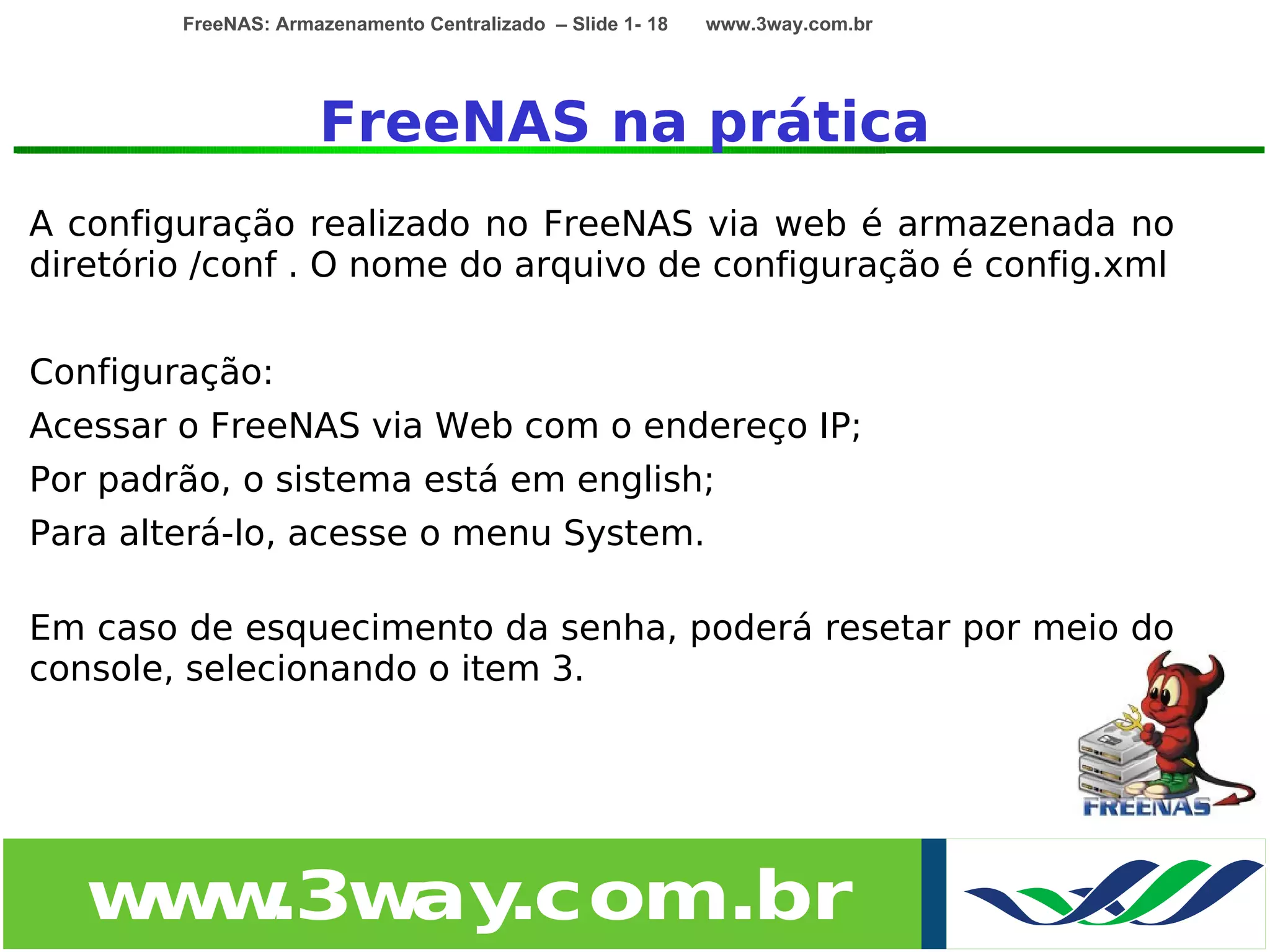

FreeNAS na prática
A configuração realizado no FreeNAS via web é armazenada no
diretório /conf . O nome do arquivo de configuração é config.xml
Configuração:
Acessar o FreeNAS via Web com o endereço IP;
Por padrão, o sistema está em english;
Para alterá-lo, acesse o menu System.
Em caso de esquecimento da senha, poderá resetar por meio do
console, selecionando o item 3.
w w
w .3w .com.br
ay

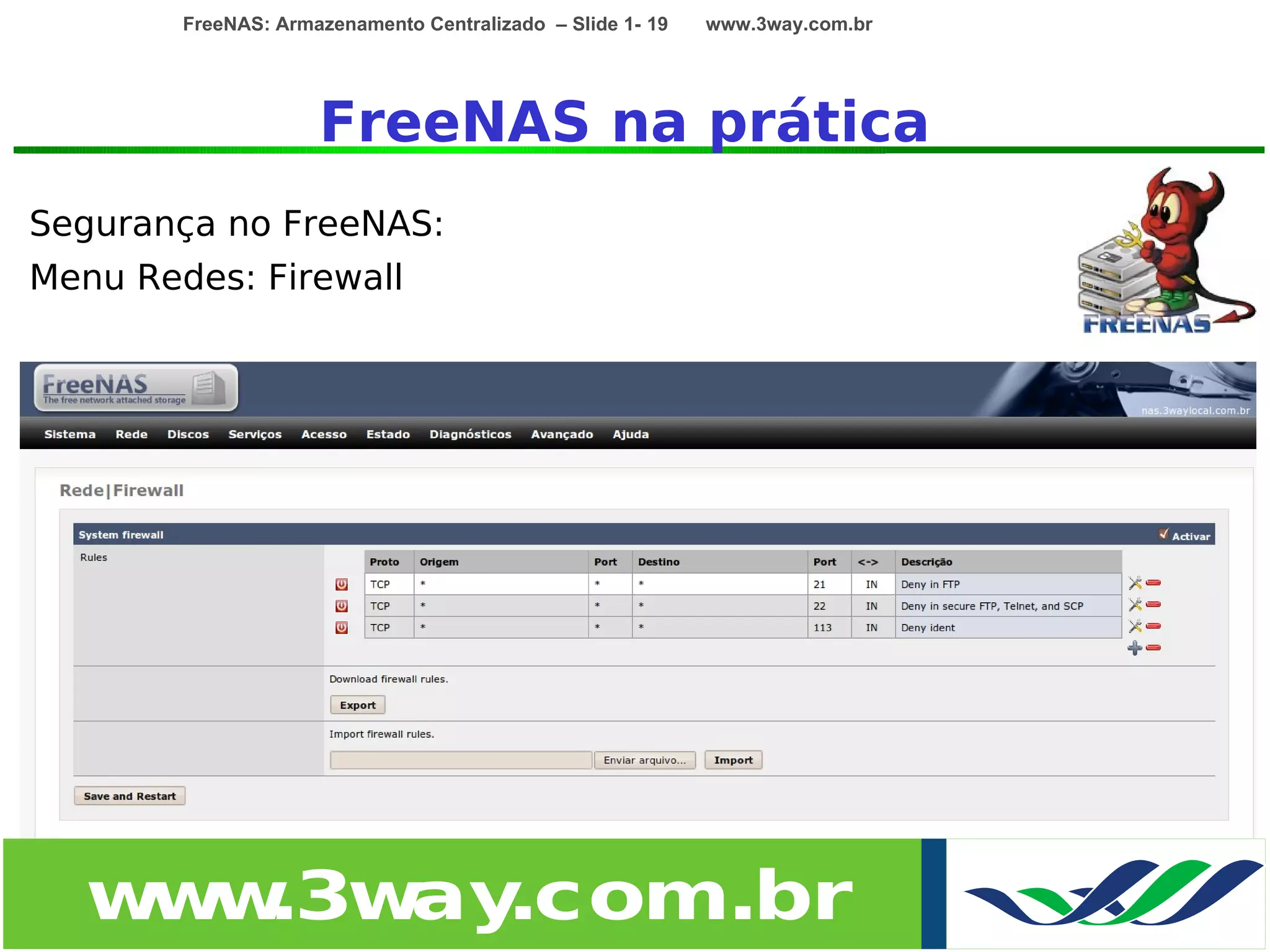

19. FreeNAS: Armazenamento Centralizado – Slide 1- 19 www.3way.com.br
FreeNAS na prática
Segurança no FreeNAS:
Menu Redes: Firewall
w w
w .3w .com.br
ay

20. FreeNAS: Armazenamento Centralizado – Slide 1- 20 www.3way.com.br

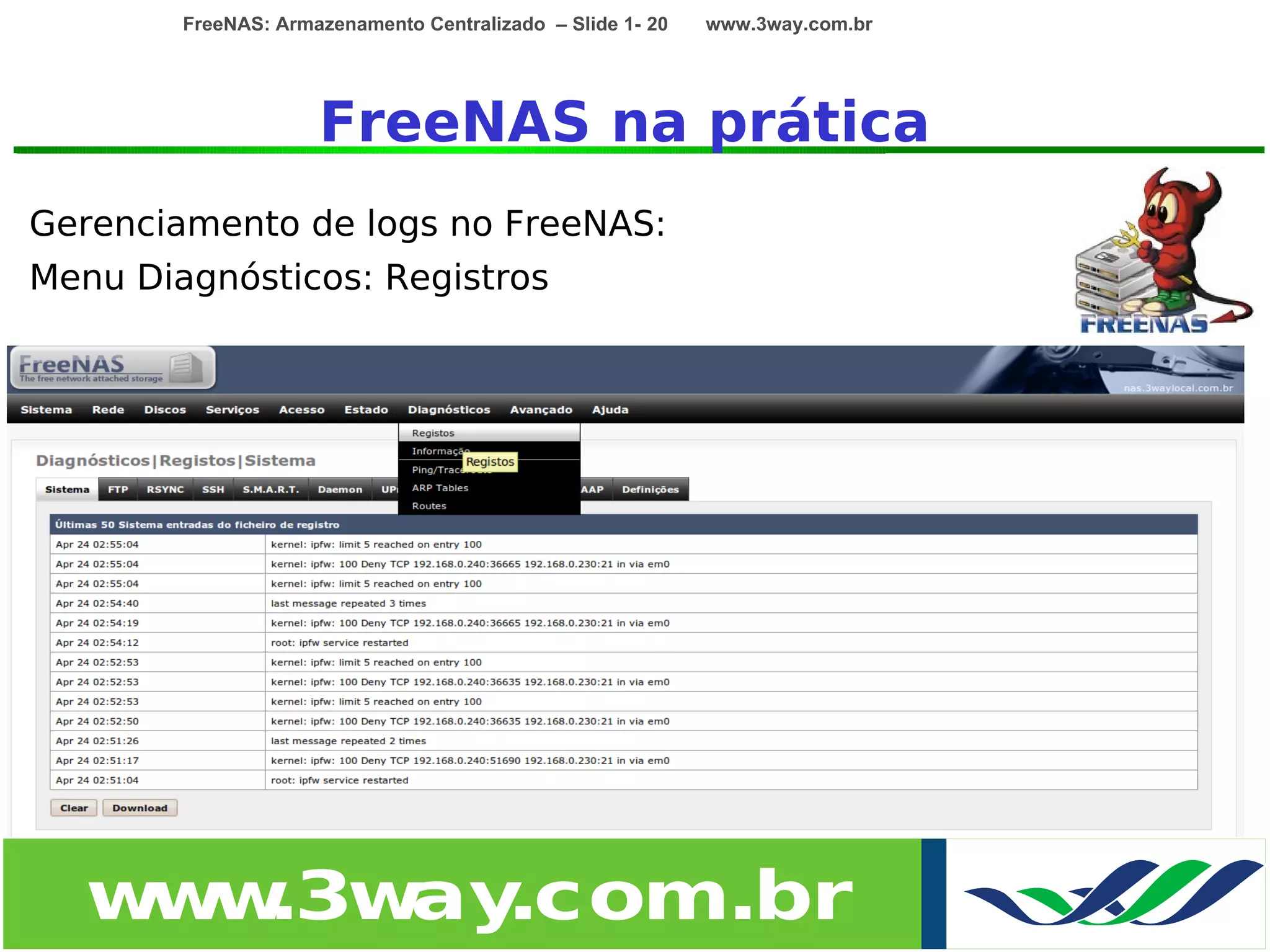

FreeNAS na prática
Gerenciamento de logs no FreeNAS:
Menu Diagnósticos: Registros
w w
w .3w .com.br
ay

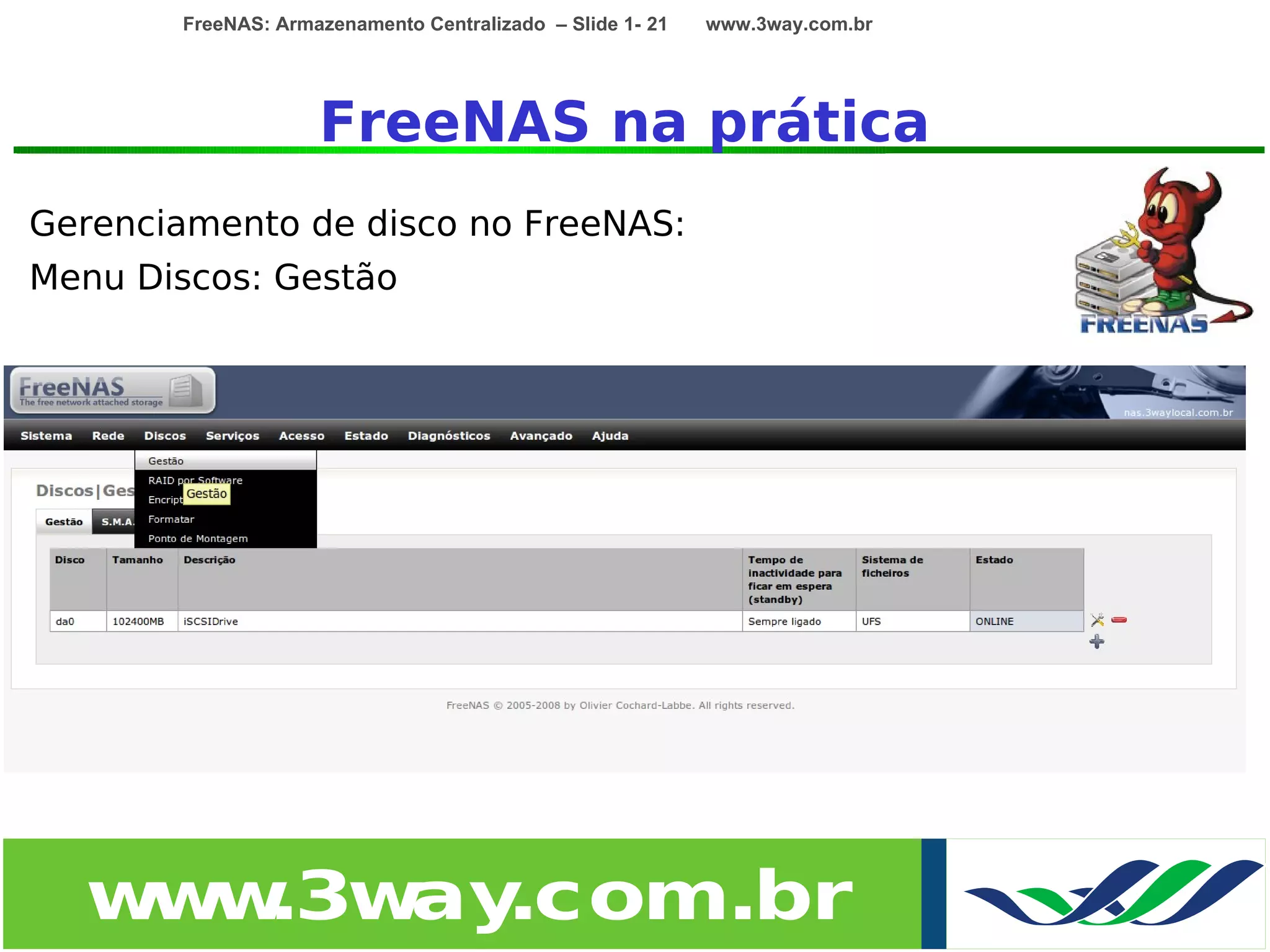

21. FreeNAS: Armazenamento Centralizado – Slide 1- 21 www.3way.com.br
FreeNAS na prática
Gerenciamento de disco no FreeNAS:
Menu Discos: Gestão
w w
w .3w .com.br
ay

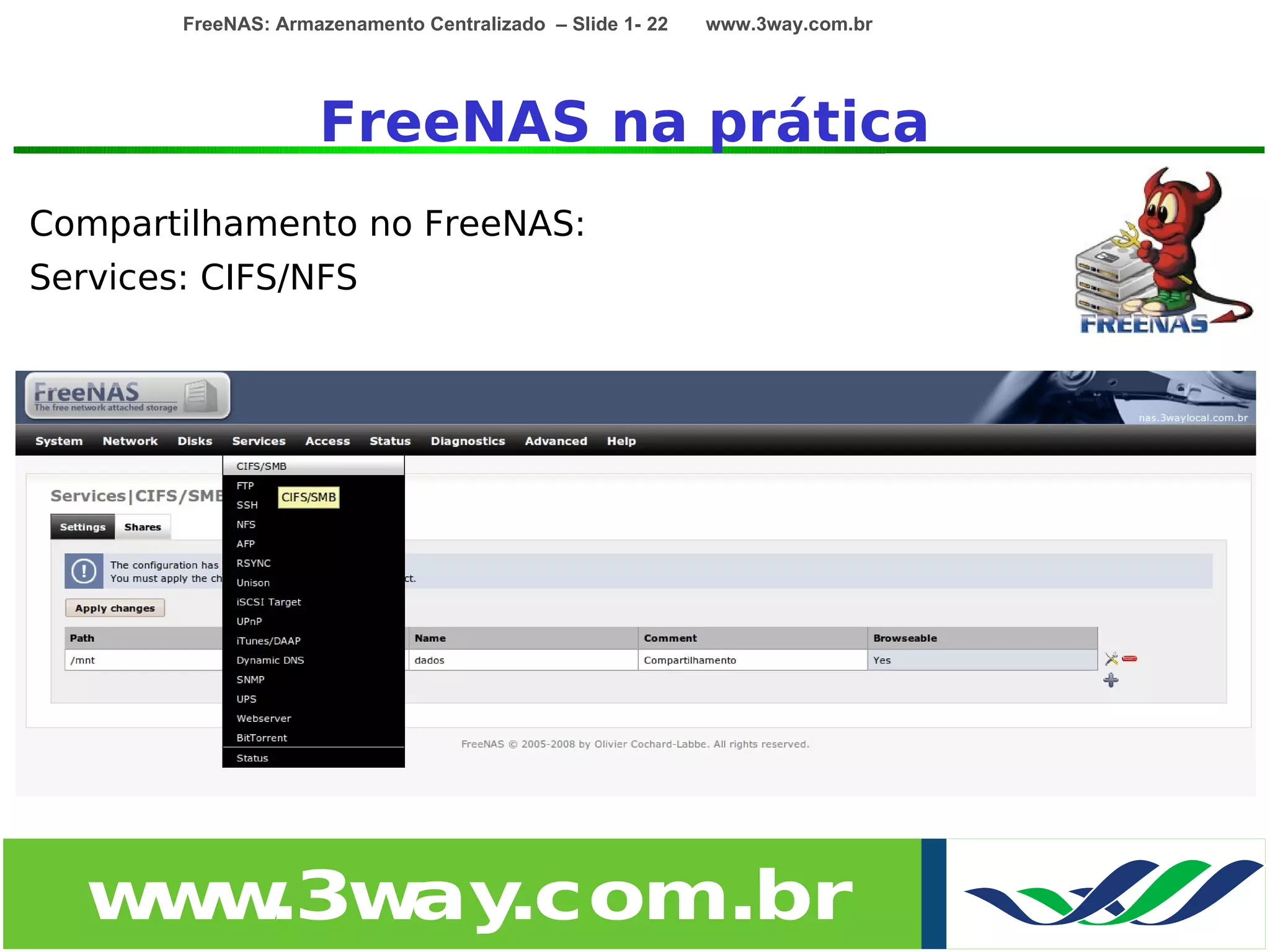

22. FreeNAS: Armazenamento Centralizado – Slide 1- 22 www.3way.com.br
FreeNAS na prática
Compartilhamento no FreeNAS:
Services: CIFS/NFS
w w
w .3w .com.br
ay

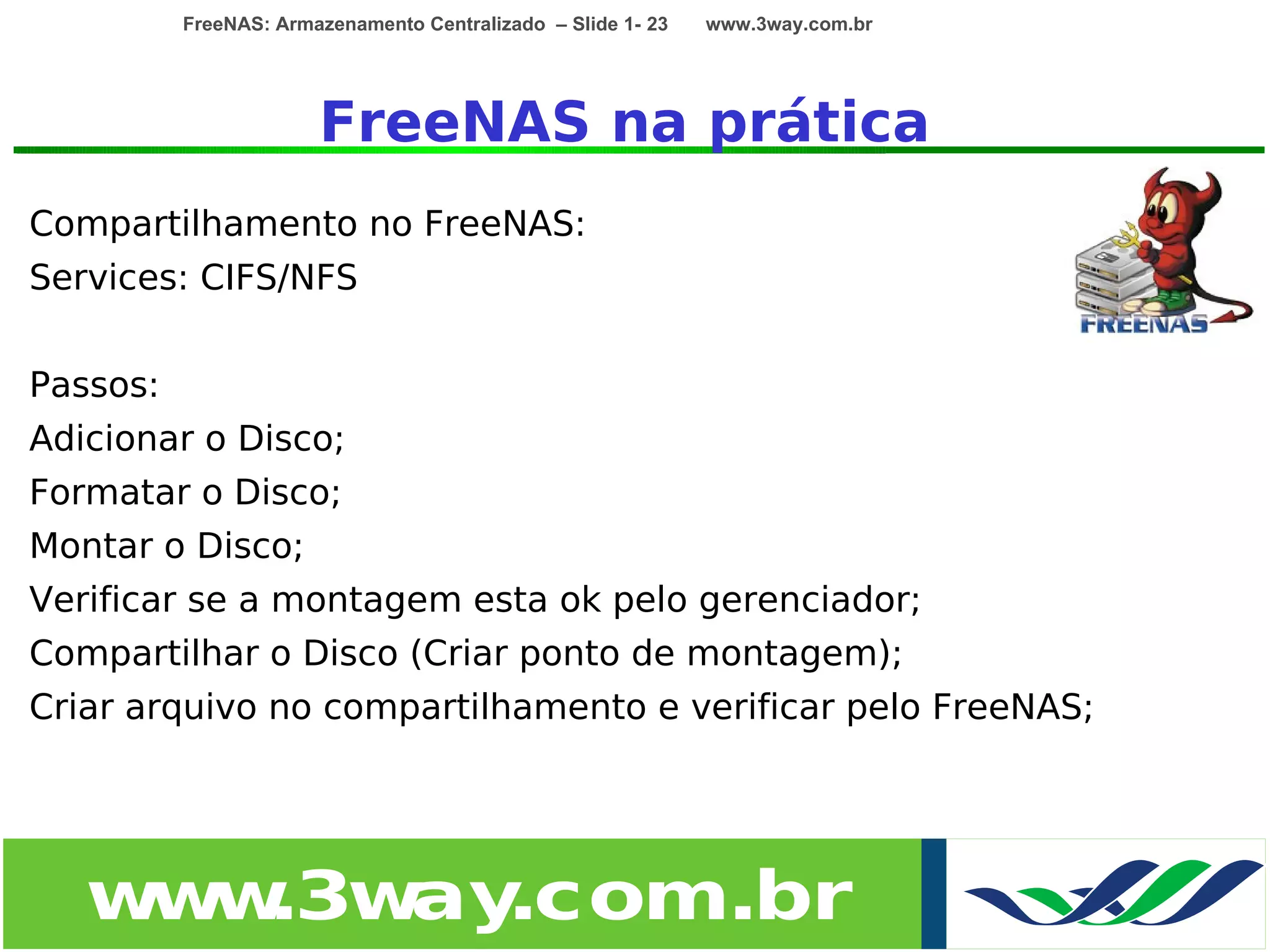

23. FreeNAS: Armazenamento Centralizado – Slide 1- 23 www.3way.com.br
FreeNAS na prática
Compartilhamento no FreeNAS:
Services: CIFS/NFS
Passos:
Adicionar o Disco;
Formatar o Disco;
Montar o Disco;
Verificar se a montagem esta ok pelo gerenciador;
Compartilhar o Disco (Criar ponto de montagem);
Criar arquivo no compartilhamento e verificar pelo FreeNAS;
w w
w .3w .com.br
ay

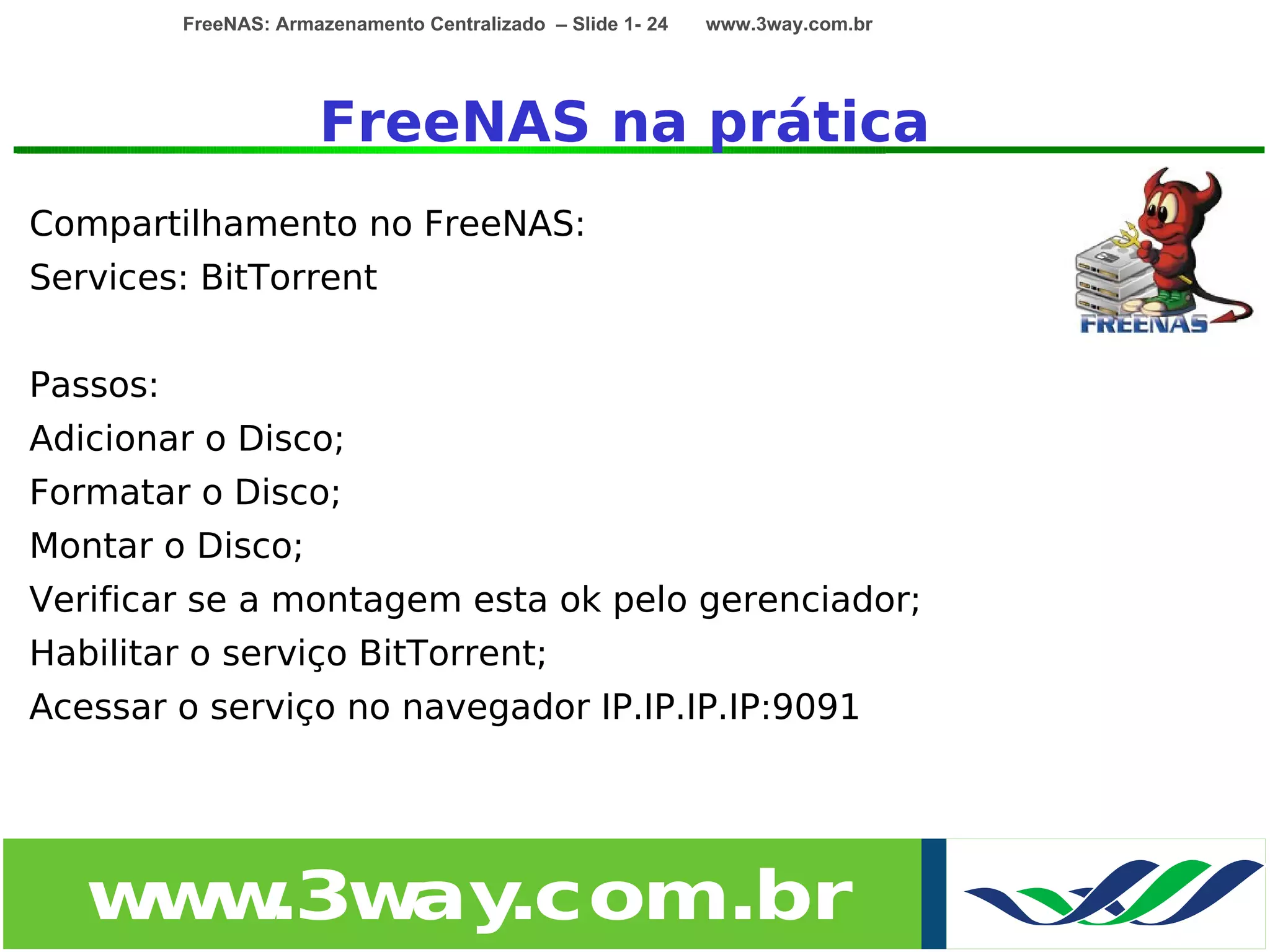

24. FreeNAS: Armazenamento Centralizado – Slide 1- 24 www.3way.com.br
FreeNAS na prática
Compartilhamento no FreeNAS:
Services: BitTorrent
Passos:
Adicionar o Disco;
Formatar o Disco;
Montar o Disco;
Verificar se a montagem esta ok pelo gerenciador;
Habilitar o serviço BitTorrent;
Acessar o serviço no navegador IP.IP.IP.IP:9091
w w
w .3w .com.br
ay

25. FreeNAS: Armazenamento Centralizado – Slide 1- 25 www.3way.com.br

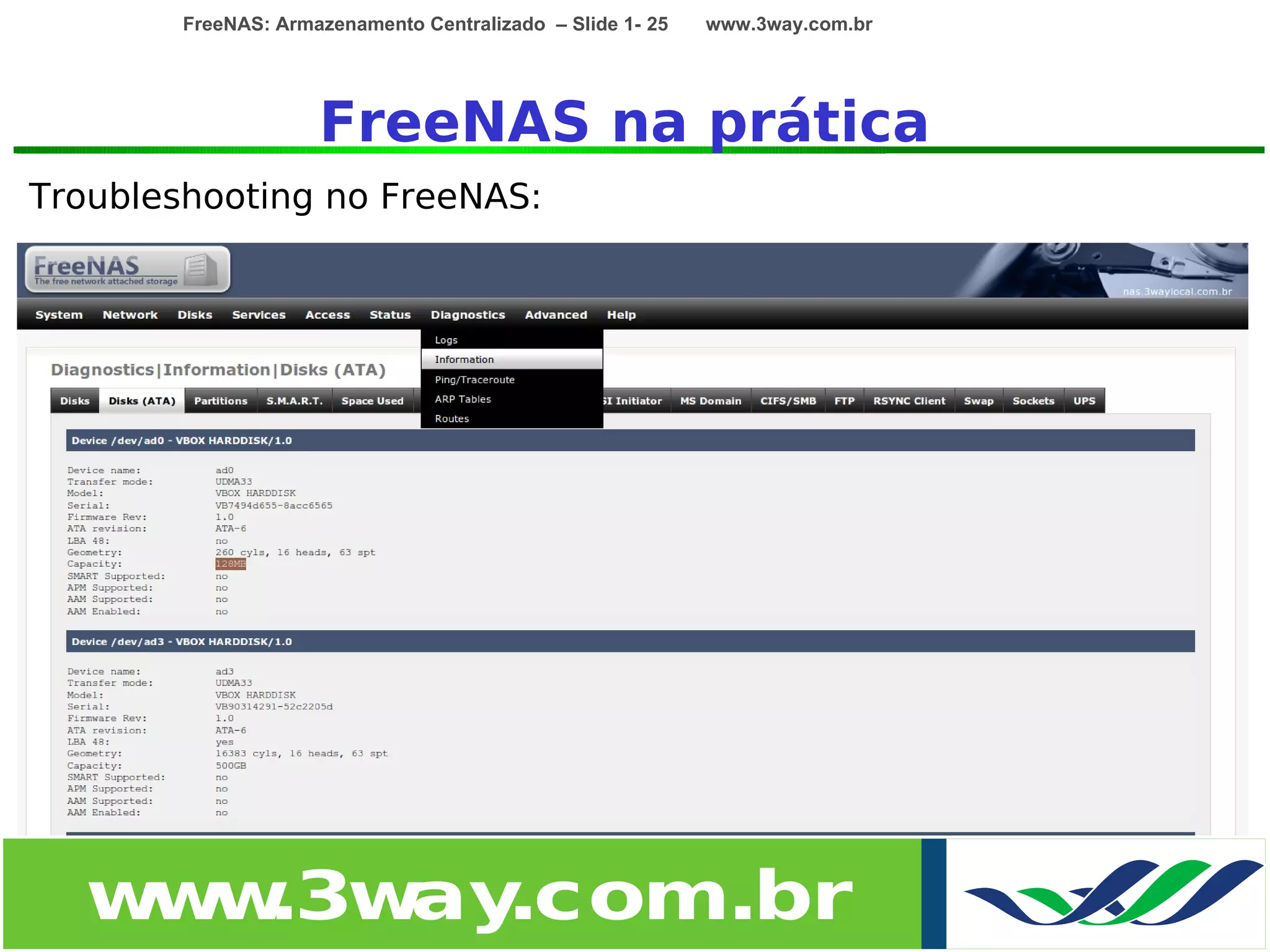

FreeNAS na prática
Troubleshooting no FreeNAS:
w w
w .3w .com.br
ay

26. FreeNAS: Armazenamento Centralizado – Slide 1- 26 www.3way.com.br
FreeNAS :
Armazenamento centralizado
Dúvidas ???
w w
w .3w .com.br
ay

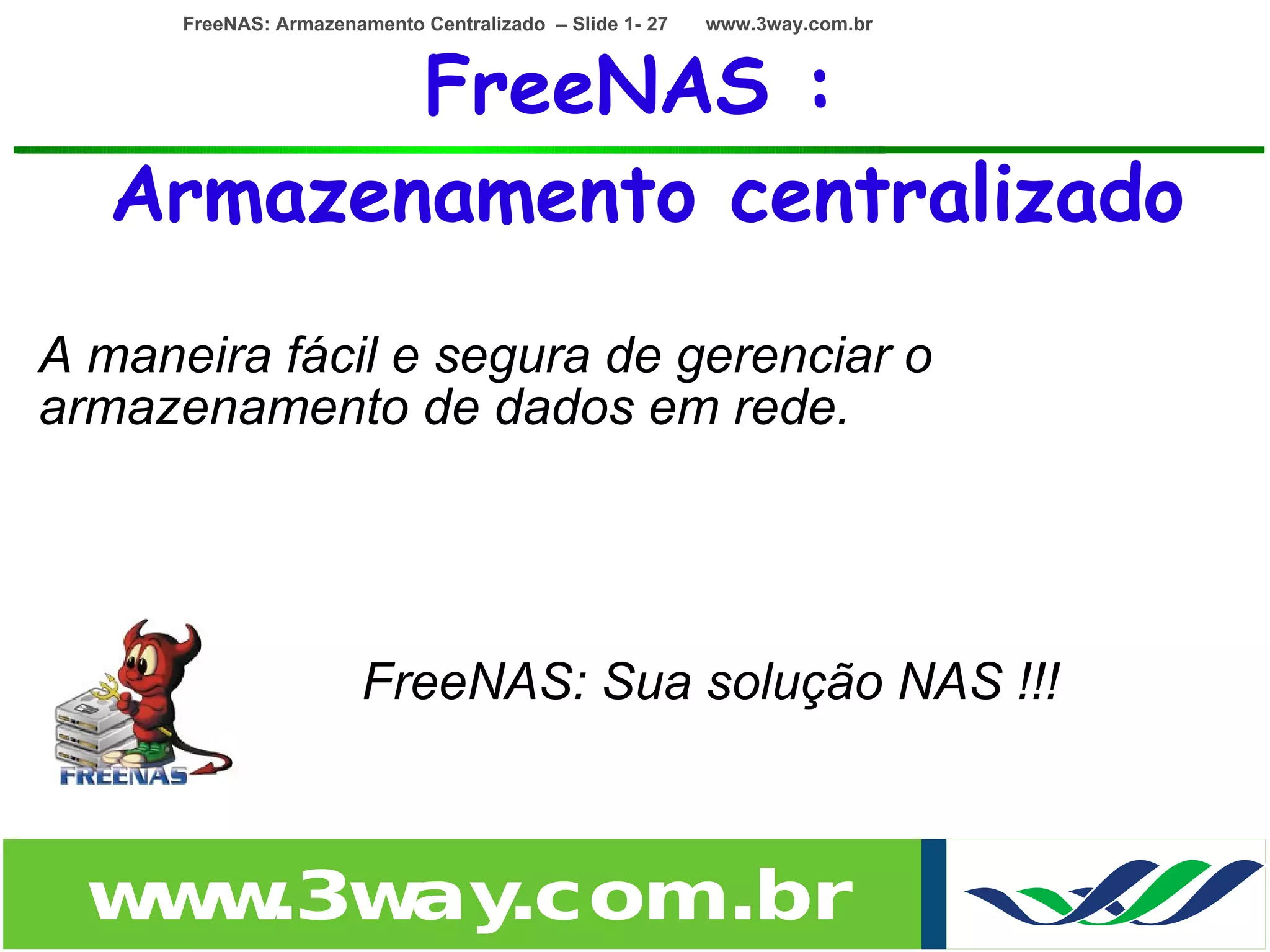

27. FreeNAS: Armazenamento Centralizado – Slide 1- 27 www.3way.com.br
FreeNAS :
Armazenamento centralizado
A maneira fácil e segura de gerenciar o
armazenamento de dados em rede.
•
•
• FreeNAS: Sua solução NAS !!!
w w
w .3w .com.br
ay

28. FreeNAS: Armazenamento Centralizado – Slide 1- 28 www.3way.com.br
FreeNAS :
Armazenamento centralizado
Contato Profissional:
www.3way.com.br
paulorenato@3way.com.br
• Obrigado !!!
• Contato Pessoal
• blog.netsolution.eti.br
• paulorenato@netsolution.eti.br
•
