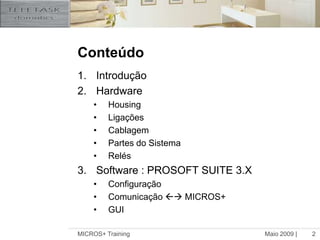

2. Maio 2009 |MICROS+ Training2Conteúdo Introdução HardwareHousingLigaçõesCablagemPartes do SistemaRelésSoftware : PROSOFT SUITE 3.XConfiguração Comunicação  MICROS+GUI

3. Maio 2009 |MICROS+ Training3Domótica = Integração A Domótica integra diversas funções para elevar a qualidade de uma moradia. Conforto. Segurança. Gestão de Energia

4. Maio 2009 |MICROS+ Training4ConfortoTer a casa de banho quente de manhaUm único botão para fechar todas as luzes a saída de casaDiversos Cenários, para ver TV, Cozinhar, visitas, etc.

5. Maio 2009 |MICROS+ Training5SegurançaControlar a casa remotamente por Internet ou TelefoneControlo total de todas as funções da casaSimulação de PresençaControlo de AcessosAlarmes técnicosIntegração Alarmes Intrusão

6. Maio 2009 |MICROS+ Training6Gestão de EnergiaControlo do ar condicionado/aquecimento quando uma janela é abertaModo Standby poupar energia enquanto ninguém estiver em casa

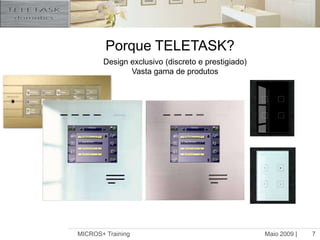

7. Maio 2009 |MICROS+ Training7Porque TELETASK?Design exclusivo (discreto e prestigiado)Vasta gama de produtos

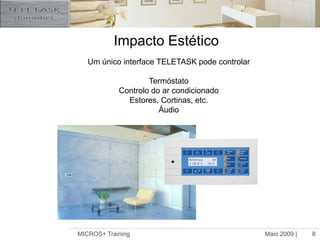

8. Maio 2009 |MICROS+ Training8Impacto EstéticoUm único interface TELETASK pode controlarTermóstatoControlo do ar condicionado Estores, Cortinas, etc.Áudio

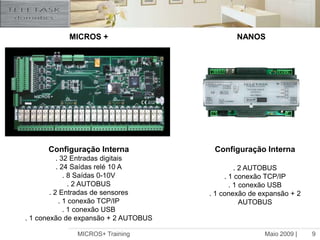

9. Maio 2009 |MICROS+ Training9MICROS +NANOSConfiguração Interna. 32 Entradas digitais. 24 Saídas relé 10 A. 8 Saídas 0-10V. 2 AUTOBUS. 2 Entradas de sensores. 1 conexão TCP/IP. 1 conexão USB. 1 conexão de expansão + 2 AUTOBUSConfiguração Interna. 2 AUTOBUS. 1 conexão TCP/IP. 1 conexão USB. 1 conexão de expansão + 2 AUTOBUS

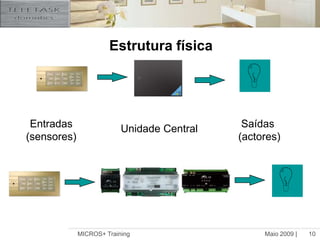

10. Maio 2009 |MICROS+ Training10Estrutura físicaEntradas(sensores)Saídas(actores)Unidade Central

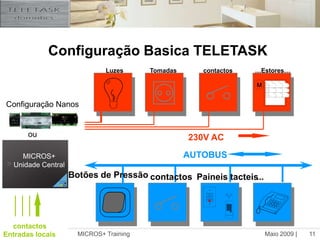

11. Maio 2009 |MICROS+ Training11Configuração Basica TELETASKLuzesTomadascontactos…Estores…Configuração Nanosou230V ACAUTOBUSMICROS+Unidade CentralBotões de Pressãocontactos...Paineis tacteiscontactosEntradas locais

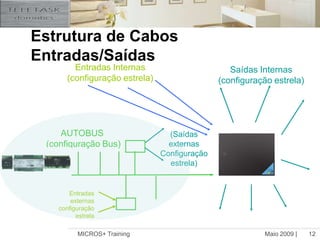

12. Maio 2009 |MICROS+ Training12Entradas Internas(configuração estrela)Saídas Internas(configuração estrela)AUTOBUS (configuração Bus)(Saídas externasConfiguraçãoestrela)Entradas externas configuração estrelaEstrutura de Cabos Entradas/Saídas

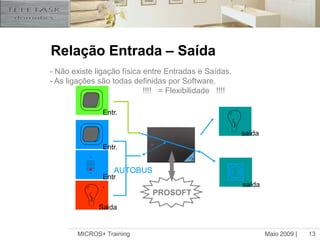

13. Maio 2009 |MICROS+ Training13- Não existe ligação física entre Entradas e Saídas.- As ligações são todas definidas por Software. !!!! = Flexibilidade !!!!Entr.saídaEntr.AUTOBUSEntr.saídaPROSOFTSaidaRelação Entrada – Saída

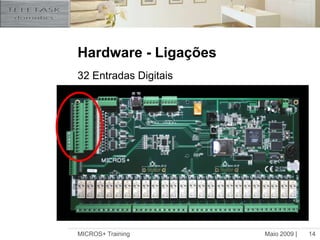

14. Maio 2009 |MICROS+ Training14Hardware - Ligações32 Entradas Digitais

15. Maio 2009 |MICROS+ Training15Hardware - Ligações32 Entradas digitais32 V livres de contacto LED – visualização de cada entradaConector comum: 6 bornes

16. Maio 2009 |MICROS+ Training16Hardware - Ligações2 entradas analógicas

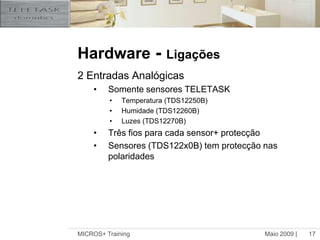

17. Maio 2009 |MICROS+ Training17Hardware - Ligações2 Entradas AnalógicasSomente sensores TELETASKTemperatura (TDS12250B)Humidade (TDS12260B)Luzes (TDS12270B)Três fios para cada sensor+ protecçãoSensores (TDS122x0B) tem protecção nas polaridades

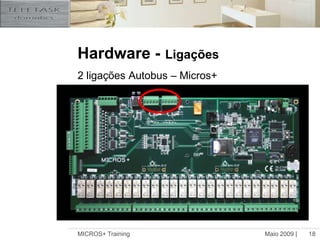

18. Maio 2009 |MICROS+ Training18Hardware -Ligações2 ligações Autobus – Micros+

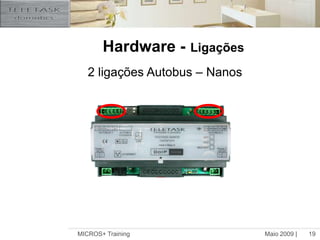

19. Maio 2009 |MICROS+ Training19Hardware -Ligações2 ligações Autobus – Nanos

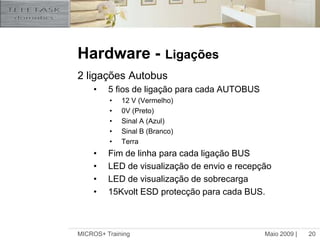

20. Maio 2009 |MICROS+ Training20Hardware -Ligações2 ligações Autobus5 fios de ligação para cada AUTOBUS12 V (Vermelho)0V (Preto)Sinal A (Azul)Sinal B (Branco)TerraFim de linha para cada ligação BUSLED de visualização de envio e recepçãoLED de visualização de sobrecarga15Kvolt ESD protecção para cada BUS.

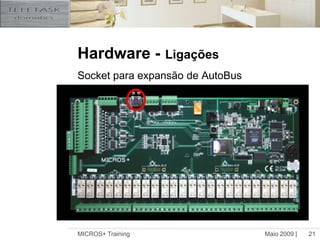

21. Maio 2009 |MICROS+ Training21Hardware -LigaçõesSocket para expansão de AutoBus

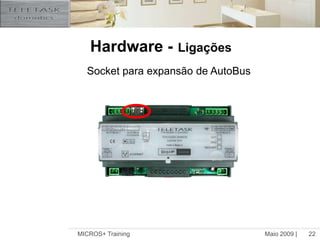

22. Maio 2009 |MICROS+ Training22Hardware -LigaçõesSocket para expansão de AutoBus

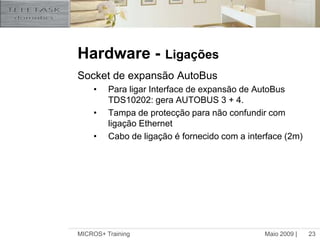

23. Maio 2009 |MICROS+ Training23Hardware -LigaçõesSocket de expansão AutoBusPara ligar Interface de expansão de AutoBus TDS10202: gera AUTOBUS 3 + 4.Tampa de protecção para não confundir com ligação EthernetCabo de ligação é fornecido com a interface (2m)

24. Maio 2009 |MICROS+ Training24Hardware -LigaçõesLigação Ethernet

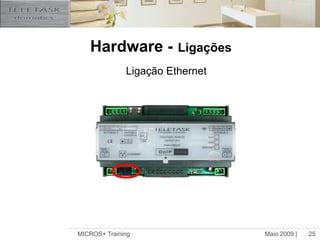

25. Maio 2009 |MICROS+ Training25Hardware -LigaçõesLigação Ethernet

26. Maio 2009 |MICROS+ Training26Hardware -LigaçõesLigação Ethernet Conector RJ45 para LAN (Local Área Network)Utilizado para a ligação de PC, GUI em qualquer LAN.Detecção de 100Mb (LED100MB)Comunicação (LEDLINK)

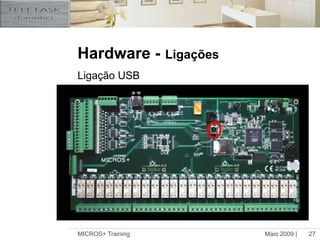

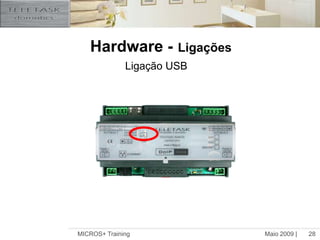

27. Maio 2009 |MICROS+ Training27Hardware -LigaçõesLigação USB

28. Maio 2009 |MICROS+ Training28Hardware -LigaçõesLigação USB

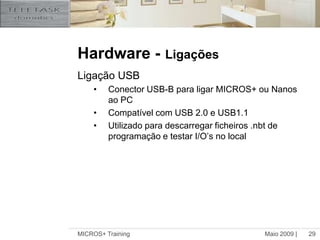

29. Maio 2009 |MICROS+ Training29Hardware -LigaçõesLigação USBConector USB-B para ligar MICROS+ ou Nanos ao PCCompatível com USB 2.0 e USB1.1 Utilizado para descarregar ficheiros .nbt de programação e testar I/O’s no local

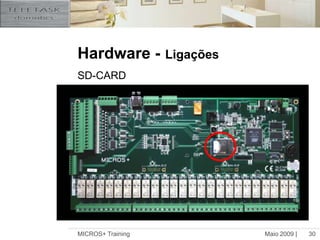

30. Maio 2009 |MICROS+ Training30Hardware -LigaçõesSD-CARD

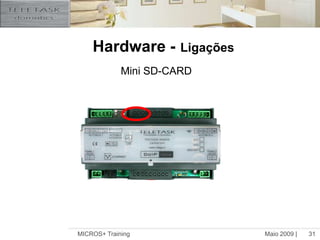

31. Maio 2009 |MICROS+ Training31Hardware -LigaçõesMini SD-CARD

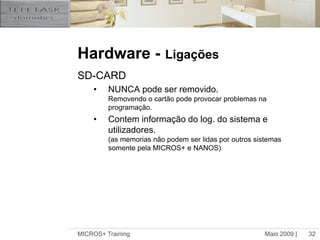

32. Maio 2009 |MICROS+ Training32Hardware -LigaçõesSD-CARDNUNCA pode ser removido. Removendo o cartão pode provocar problemas na programação.Contem informação do log. do sistema e utilizadores. (as memorias não podem ser lidas por outros sistemas somente pela MICROS+ e NANOS)

33. Maio 2009 |MICROS+ Training33Hardware -LigaçõesBateria de Back-up

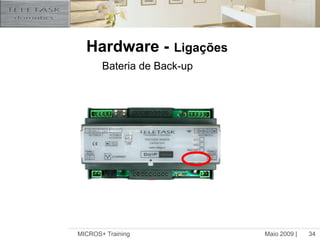

34. Maio 2009 |MICROS+ Training34Hardware -LigaçõesBateria de Back-up

35. Maio 2009 |MICROS+ Training35Hardware -LigaçõesBateria de Back-upMantém o relógio interno e uma parte da memoria activa mesmo com a falha de energia.A vida da bateria é de 10 anos (a bateria só perde energia quando é retirado a alimentação principal)O ficheiro .nbt é gravado na memoria flash dentro da central

36. Maio 2009 |MICROS+ Training36Hardware -Ligações8 saídas de controlo Dimmer

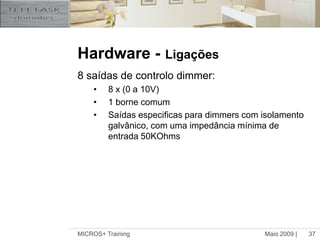

37. Maio 2009 |MICROS+ Training37Hardware -Ligações8 saídas de controlo dimmer:8 x (0 a 10V)1 borne comum Saídas especificas para dimmers com isolamento galvânico, com uma impedância mínima de entrada 50KOhms

38. Maio 2009 |MICROS+ Training38Hardware -Ligações24 Relés de Saída

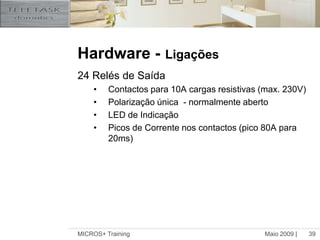

39. Maio 2009 |MICROS+ Training39Hardware -Ligações24 Relés de SaídaContactos para 10A cargas resistivas (max. 230V) Polarização única - normalmente abertoLED de Indicação Picos de Corrente nos contactos (pico 80A para 20ms)

40. Maio 2009 |MICROS+ Training40Hardware -LigaçõesAlimentação

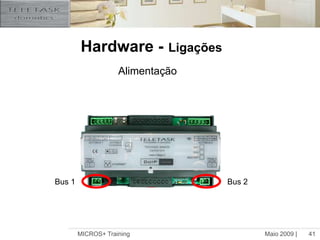

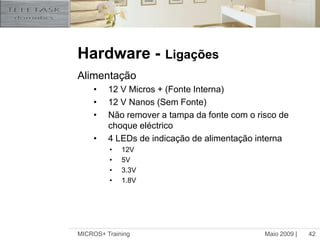

41. Maio 2009 |MICROS+ Training41Hardware -LigaçõesAlimentaçãoBus 1Bus 2

42. Maio 2009 |MICROS+ Training42Hardware -LigaçõesAlimentação12 V Micros + (Fonte Interna)12 V Nanos (Sem Fonte)Não remover a tampa da fonte com o risco de choque eléctrico 4 LEDs de indicação de alimentação interna12V5V3.3V1.8V

43. Maio 2009 |MICROS+ Training43Hardware -Ligações3 Botões

44. Maio 2009 |MICROS+ Training44Hardware -Ligações3 Botões

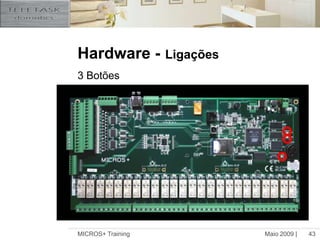

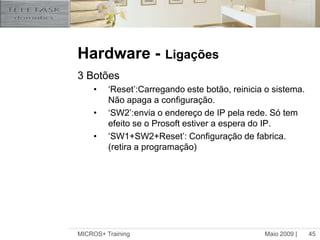

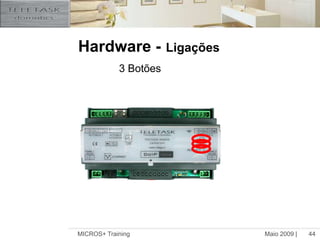

45. Maio 2009 |MICROS+ Training45Hardware -Ligações3 Botões‘Reset’:Carregando este botão, reinicia o sistema. Não apaga a configuração.‘SW2’:envia o endereço de IP pela rede. Só tem efeito se o Prosoft estiver a espera do IP.‘SW1+SW2+Reset’: Configuração de fabrica. (retira a programação)

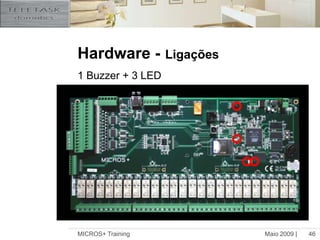

46. Maio 2009 |MICROS+ Training46Hardware -Ligações1 Buzzer + 3 LED

47. Maio 2009 |MICROS+ Training47Hardware -Ligações1 Buzzer + 3 LED

48. Maio 2009 |MICROS+ Training48Hardware -Ligações1 Buzzer + 3 LEDBuzzer : Apita quando ocorre um erro ex: interface não encontrado.LED1: Pisca em simultâneo com o BuzzerLED2: Acende quando mais do que 10 interfaces não encontrados em 24hHEARTBEAT: pisca 0.5 Hz em funcionamento normal da central

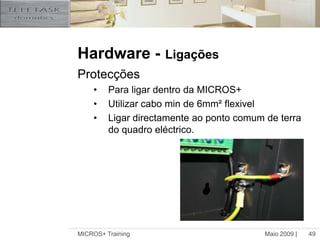

49. Maio 2009 |MICROS+ Training49Hardware -LigaçõesProtecçõesPara ligar dentro da MICROS+Utilizar cabo min de 6mm² flexivelLigar directamente ao ponto comum de terra do quadro eléctrico.

50. Maio 2009 |MICROS+ Training50Hardware -CablagemEntradas digitais (contactos) (no MICROS+ ou nos interfaces de entrada)Cabo com uma secção mínima de 0.25mm2Comprimento máximo para contactos :100mCabo com vários condutores são permitidas (muitas entradas com 1 condutor comum).

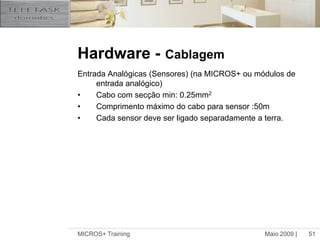

51. Maio 2009 |MICROS+ Training51Hardware -CablagemEntrada Analógicas (Sensores) (na MICROS+ ou módulos de entrada analógico)Cabo com secção min: 0.25mm2

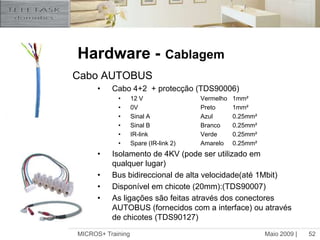

52. Comprimento máximo do cabo para sensor :50m

53. Cada sensor deve ser ligado separadamente a terra.Maio 2009 |MICROS+ Training52Hardware -CablagemCabo AUTOBUS Cabo 4+2 + protecção (TDS90006)12 V Vermelho 1mm²0V Preto 1mm²Sinal A Azul 0.25mm²Sinal B Branco 0.25mm²IR-link Verde 0.25mm²Spare (IR-link 2) Amarelo 0.25mm²Isolamento de 4KV (pode ser utilizado em qualquer lugar)Bus bidireccional de alta velocidade(até 1Mbit)Disponível em chicote (20mm):(TDS90007)As ligações são feitas através dos conectores AUTOBUS (fornecidos com a interface) ou através de chicotes (TDS90127)

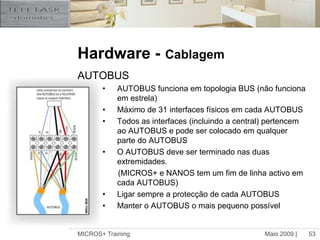

54. Maio 2009 |MICROS+ Training53Hardware -CablagemAUTOBUSAUTOBUS funciona em topologia BUS (não funciona em estrela)Máximo de 31 interfaces físicos em cada AUTOBUSTodos as interfaces (incluindo a central) pertencem ao AUTOBUS e pode ser colocado em qualquer parte do AUTOBUS O AUTOBUS deve ser terminado nas duas extremidades. (MICROS+ e NANOS tem um fim de linha activo em cada AUTOBUS)Ligar sempre a protecção de cada AUTOBUSManter o AUTOBUS o mais pequeno possível

55. Maio 2009 |MICROS+ Training54Hardware -CablagemAlimentação AUTOBUS A voltagem em qualquer ponto do AUTOBUS deve ser superior a 9V (ver ‘netcalc’)Quando a voltagem é inferior a 9V: é necessário uma fonte de alimentação externa TDS10130

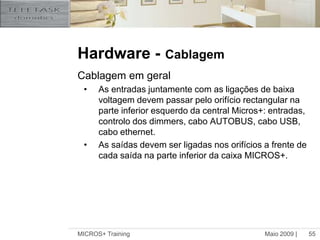

56. Maio 2009 |MICROS+ Training55Hardware -CablagemCablagem em geral As entradas juntamente com as ligações de baixa voltagem devem passar pelo orifício rectangular na parte inferior esquerdo da central Micros+: entradas, controlo dos dimmers, cabo AUTOBUS, cabo USB, cabo ethernet.As saídas devem ser ligadas nos orifícios a frente de cada saída na parte inferior da caixa MICROS+.

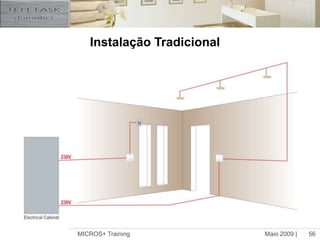

57. Maio 2009 |MICROS+ Training56Instalação Tradicional

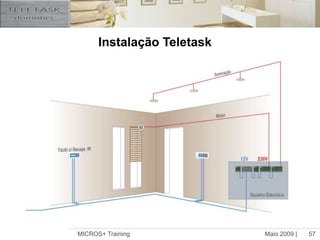

58. Maio 2009 |MICROS+ Training57Instalação Teletask

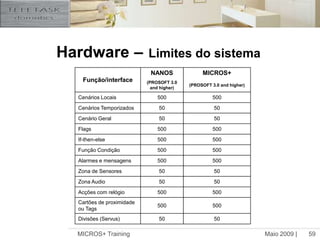

59. Maio 2009 |MICROS+ Training58Hardware –Limites do sistema

60. Maio 2009 |MICROS+ Training59Hardware–Limites do sistema

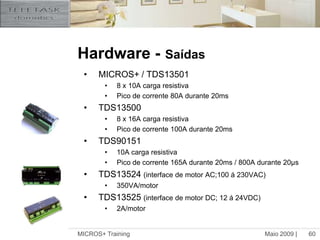

61. Maio 2009 |MICROS+ Training60Hardware -SaídasMICROS+ / TDS135018 x 10A carga resistivaPico de corrente 80A durante 20msTDS135008 x 16A carga resistivaPico de corrente 100A durante 20msTDS9015110A carga resistivaPico de corrente 165A durante 20ms / 800A durante 20µsTDS13524 (interface de motor AC;100 á 230VAC)350VA/motorTDS13525 (interface de motor DC; 12 á 24VDC)2A/motor

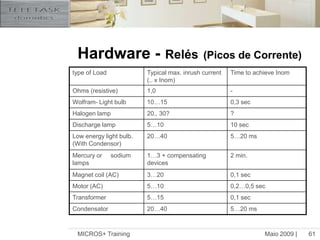

62. Maio 2009 |MICROS+ Training61Hardware -Relés(Picos de Corrente)

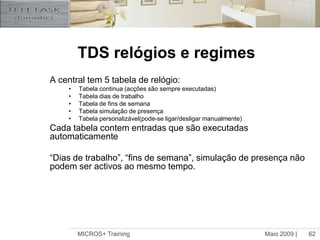

63. Maio 2009 |MICROS+ Training62TDS relógios e regimesA central tem 5 tabela de relógio:Tabela continua (acções são sempre executadas)Tabela dias de trabalhoTabela de fins de semanaTabela simulação de presença Tabela personalizável(pode-se ligar/desligar manualmente)Cada tabela contem entradas que são executadas automaticamente “Dias de trabalho”, “fins de semana”, simulação de presença não podem ser activos ao mesmo tempo.

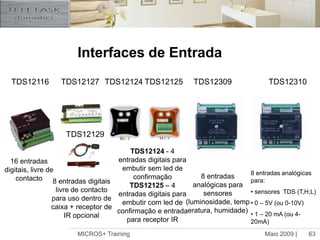

64. Maio 2009 |MICROS+ Training63Interfaces de EntradaTDS12116TDS12310TDS12309TDS12127TDS12124TDS12125TDS12129TDS12124 - 4 entradas digitais para embutir sem led de confirmaçãoTDS12125 – 4 entradas digitais para embutir com led de confirmação e entrada para receptor IR 16 entradas digitais, livre de contacto 8 entradas analógicas para: sensores TDS (T,H,L)

65. 0 – 5V (ou 0-10V)

66. 1 – 20 mA (ou 4-20mA)8 entradas analógicas para sensores (luminosidade, temperatura, humidade)8 entradas digitais livre de contacto para uso dentro de caixa + receptor de IR opcional

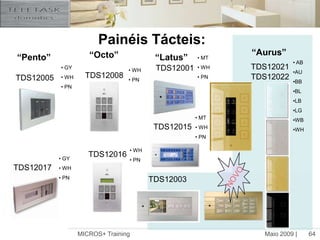

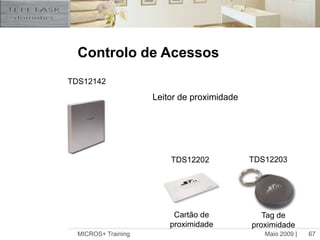

67. Maio 2009 |MICROS+ Training64Painéis Tácteis:“Aurus”“Octo”“Pento”“Latus” MT

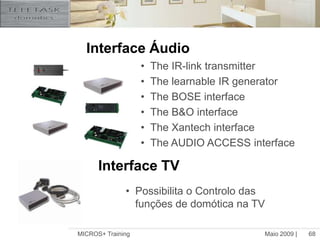

68. WH

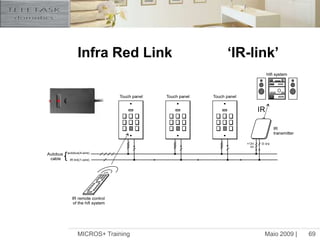

69. PN

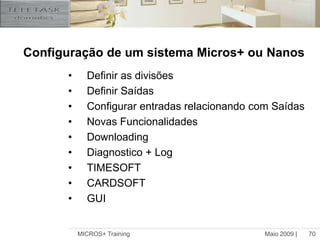

70. AB

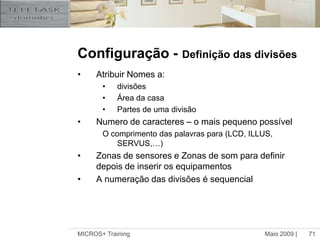

71. AU

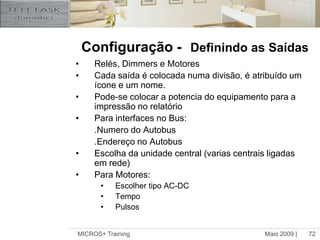

72. BB

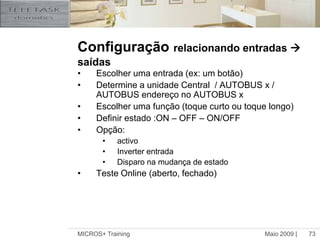

73. BL

74. LB

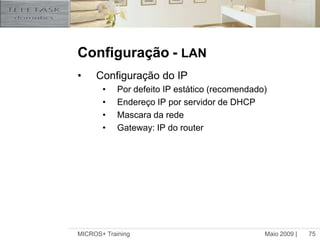

75. LG

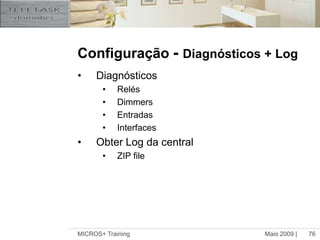

76. WB

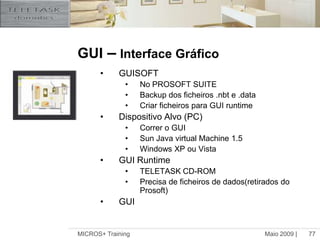

77. WHTDS12021TDS12001 GY

78. WH

79. PN

80. WH
