Virtualização de Servidores

“There is nothing more important
than our customers”

Enterasys Data Center Networking

Como Garantir QOS e Segurança fim a fim em
Redes de Aplicações Virtualizadas

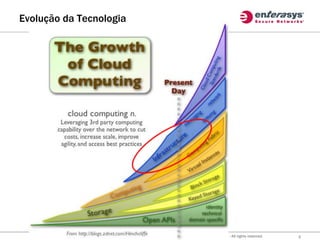

Evolução da Tecnologia

© 2010 Enterasys Networks, Inc., A Division of Siemens Enterprise Communications GmbH & Co KG - All rights reserved. 2

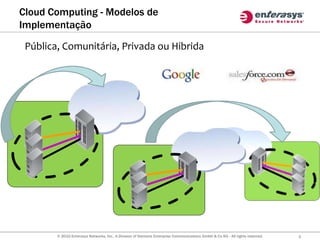

Cloud Computing - Modelos de
Implementação
Pública, Comunitária, Privada ou Hibrida

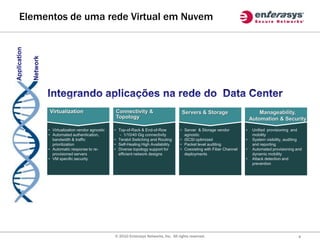

Elementos de uma rede Virtual em Nuvem

Virtualization Connectivity & Servers & Storage Manageability,
Topology Automation & Security

• Virtualization vendor agnostic • Top-of-Rack & End-of-Row • Server & Storage vendor • Unified provisioning and
• Automated authentication, - 1/10/40 Gig connectivity agnostic mobility
bandwidth & traffic • Terabit Switching and Routing • iSCSI optimized • System visibility, auditing
prioritization • Self-Healing High Availability • Packet level auditing and reporting
• Automatic response to re- • Diverse topology support for • Coexisting with Fiber Channel • Automated provisioning and
provisioned servers efficient network designs deployments dynamic mobility
• VM specific security • Attack detection and
prevention

© 2010 Enterasys Networks, Inc. All rights reserved. 4

Entregando Serviços e Aplicações
Com Qualidade

• O que nos motiva ...
– Baixo Custo Operacional
• Alto nível de automação
• Gerencia sistêmica versus gerencia de produto
• Comportamento previsível e facilidade de ajustes
– Elevado nível de Segurança
• Melhor visibilidade
• Controle de segurança granular
– Redução de Investimentos
• Padrões de mercado
• Soluções abertas possibilitam múltiplos vendedores

• A Infraestrutura de Data Center deve ser:
– Otimizada para serviços Virtuais
– Atuar como uma entidade única
– Baseada em padrões interoperáveis
– Agnóstica à fabricante
• VMware, Hyper-V, KVM, XEN ….
– Agnóstica à tecnologia de Server
• IBM, HP, Dell, Cisco …


Virtualização Necessita:

• Mobilidade Virtual
– Assegura performance de rede consistente
– Controla acesso de e para as VM’s
• Visibilidade / Gerenciamento
– vSwitch’s corretamente configurados
– Segurança de aplicação consistente
– Relatórios de uso de aplicações e acessos
• Segurança
– Alinhamento de segurança física e virtual através de
gerência única
– Movimentos de serviços monitorados e com log histórico.

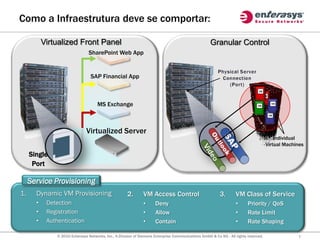

Como a Infraestrutura deve se comportar:

Virtualized Front Panel Granular Control
SharePoint Web App

SAP Financial App

VM
VM

MS Exchange VM
VM

VM

Virtualized Server
Individual
Virtual Machines
Single
Port

Service Provisioning
1. Dynamic VM Provisioning 2. VM Access Control 3. VM Class of Service
• Detection • Deny • Priority / QoS
• Registration • Allow • Rate Limit
• Authentication • Contain • Rate Shaping


Mobilidade Automatizada de Servidores
Desafio para QoS e Segurança
Um padrão de conectividade é
Server Rack End-of-Row aplicado à maquina virtual
• SAP server connectivity template
• Authenticate
• Assign VLAN
VM VM VM • Set High Priority
• Allow authorized IPs
• Deny unsupported protocols

A VM é identificada e o padrão de
conectividade é automaticamente
reaplicado
• SAP server connectivity template
• Authenticate
• Assign VLAN
• Set High Priority
• Allow authorized IPs
• Deny unsupported protocols

VM movement, seja automática (XenMotion or VMotion) ou manual, exige que não aconteçam
reconfigurações na rede, mantendo os atributos estabelecidos de segurança e QOS.

Integração entre VM e Infraestrutura
Como deve ser:

• Um canal de dados bi-direcional é
Enterasys NMS criado entre a gerência de rede e a
gerência da VM
– Permite integração entre a configuração
dos vswitchs e do hardware de rede
Assign network
connectivity • Perimte associar perfis de conectividade e
Pre-provision network VLAN ID´s com a aplicação virtual
profile to VM
connectivity and
VLANs
apropriada
– Possibilita sincronizar fluxo de trabalho
entre controles de rede e de VM
Report on VM – Sincronismo entre VM e seus dados
location, switch port
status and assigned correspondentes
Synchronize VM asset
connectivity profile • Localização da VM (Switch, Porta, Horario
information
etc)
• Aloca perfil de conectividade( Perfil
VM/Rede)
VM • Situação atual
Management • VM identificado por nome
• Auditoria de todas as VMs
vSphere (vCenter, ESX Server)
XenCenter
• Expansivel para outros fluxos de VM
workflow e sistemas de gerencia

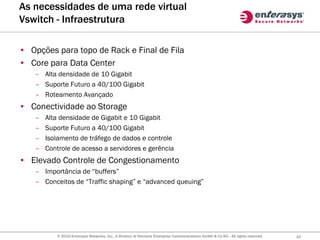

As necessidades de uma rede virtual
Vswitch - Infraestrutura

• Opções para topo de Rack e Final de Fila
• Core para Data Center
– Alta densidade de 10 Gigabit
– Suporte Futuro a 40/100 Gigabit
– Roteamento Avançado
• Conectividade ao Storage
– Alta densidade de Gigabit e 10 Gigabit
– Suporte Futuro a 40/100 Gigabit
– Isolamento de tráfego de dados e controle
– Controle de acesso a servidores e gerência
• Elevado Controle de Congestionamento
– Importância de “buffers”
– Conceitos de “Traffic shaping” e “advanced queuing”

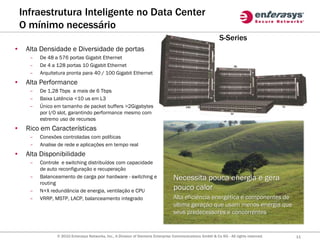

Infraestrutura Inteligente no Data Center
O mínimo necessário
S-Series
• Alta Densidade e Diversidade de portas
– De 48 a 576 portas Gigabit Ethernet
– De 4 a 128 portas 10 Gigabit Ethernet 9U

– Arquitetura pronta para 40 / 100 Gigabit Ethernet
• Alta Performance
– De 1,28 Tbps a mais de 6 Tbps
– Baixa Latência <10 us em L3
– Único em tamanho de packet buffers >2Gigabytes 14U 7U

por I/O slot, garantindo performance mesmo com 1U

estremo uso de recursos
• Rico em Características
– Conexões controladas com políticas
– Analise de rede e aplicações em tempo real
• Alta Disponibilidade
– Controle e switching distribuídos com capacidade
de auto reconfiguração e recuperação
– Balanceamento de carga por hardware - switching e Necessita pouca energia e gera
routing
– N+X redundância de energia, ventilação e CPU pouco calor
– VRRP, MSTP, LACP, balanceamento integrado Alta eficiência energética e componentes de
ultima geração que usam menos energia que
seus predecessores e concorrentes

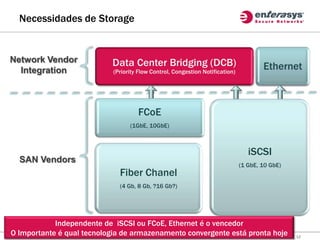

Necessidades de Storage

Network Vendor Data Center Bridging (DCB)
Integration (Priority Flow Control, Congestion Notification)
Ethernet

FCoE
(1GbE, 10GbE)

iSCSI
SAN Vendors
(1 GbE, 10 GbE)
Fiber Chanel
(4 Gb, 8 Gb, ?16 Gb?)

Independente de iSCSI ou FCoE, Ethernet é o vencedor
O Importante © 2010 Enterasys Networks, Inc., A Division of Siemens Enterprise Communications GmbH & Co KG - All rights reserved. hoje
é qual tecnologia de armazenamento convergente está pronta 12

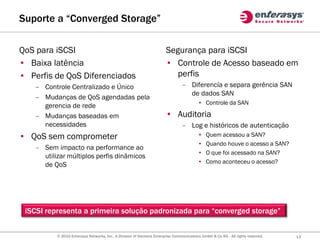

Suporte a “Converged Storage”

QoS para iSCSI Segurança para iSCSI
• Baixa latência • Controle de Acesso baseado em
• Perfis de QoS Diferenciados perfis
– Controle Centralizado e Único – Diferencía e separa gerência SAN
de dados SAN
– Mudanças de QoS agendadas pela
• Controle da SAN
gerencia de rede
– Mudanças baseadas em • Auditoria
necessidades – Log e históricos de autenticação
• QoS sem comprometer • Quem acessou a SAN?
• Quando houve o acesso a SAN?
– Sem impacto na performance ao
• O que foi acessado na SAN?
utilizar múltiplos perfis dinâmicos
• Como aconteceu o acesso?
de QoS

iSCSI representa a primeira solução padronizada para “converged storage”

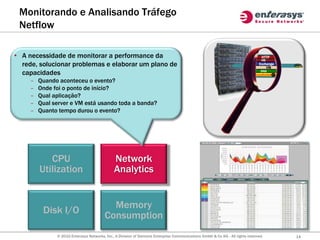

Monitorando e Analisando Tráfego
Netflow

• A necessidade de monitorar a performance da HTTP
VM
rede, solucionar problemas e elaborar um plano de Exchange
VM
capacidades DNS
Unauthorized

– Quando aconteceu o evento?
– Onde foi o ponto de início?
– Qual aplicação?
– Qual server e VM está usando toda a banda?
– Quanto tempo durou o evento?

CPU Network
Utilization Analytics

Memory
Disk I/O
Consumption

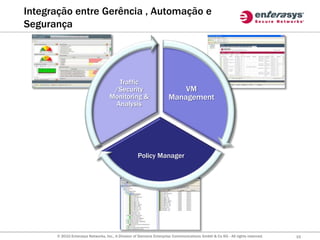

Integração entre Gerência , Automação e
Segurança

Traffic
/Security VM
Monitoring & Management
Analysis

Policy Manager

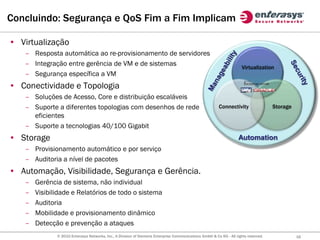

Concluindo: Segurança e QoS Fim a Fim Implicam

• Virtualização
– Resposta automática ao re-provisionamento de servidores
– Integração entre gerência de VM e de sistemas Virtualization
– Segurança específica a VM
• Conectividade e Topologia
– Soluções de Acesso, Core e distribuição escaláveis
– Suporte a diferentes topologias com desenhos de rede Connectivity Storage
eficientes
– Suporte a tecnologias 40/100 Gigabit
• Storage Automation
– Provisionamento automático e por serviço
– Auditoria a nível de pacotes
• Automação, Visibilidade, Segurança e Gerência.
– Gerência de sistema, não individual
– Visibilidade e Relatórios de todo o sistema
– Auditoria
– Mobilidade e provisionamento dinâmico
– Detecção e prevenção a ataques

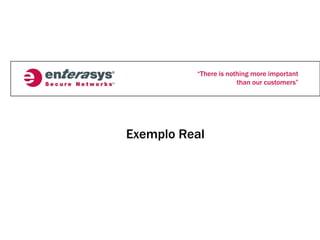

Exemplo Real

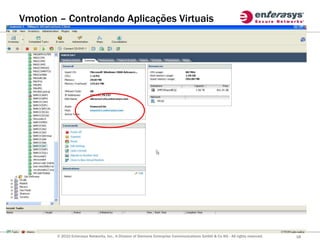

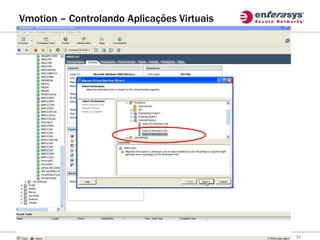

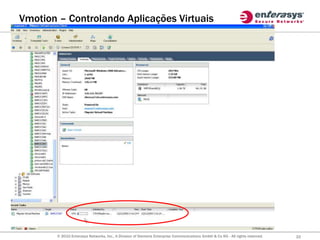

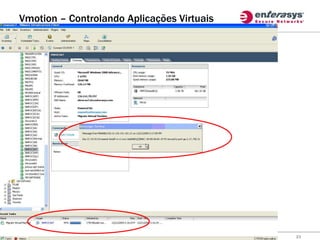

Vmotion – Controlando Aplicações Virtuais

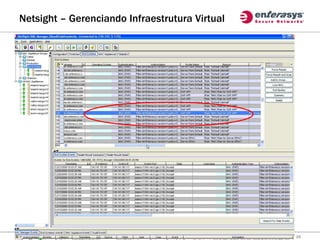

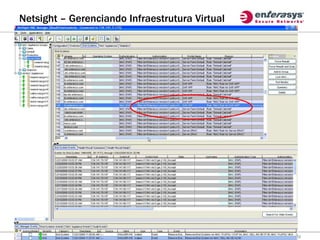

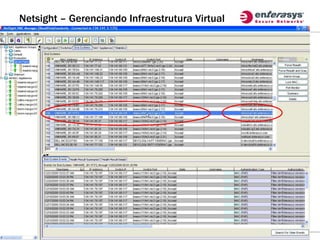

Netsight – Gerenciando Infraestrutura Virtual



Obrigado
Fabio von Tein
fvontein@enterasys.com
