O documento fornece instruções sobre equipamentos de segurança para escalada, incluindo cordas, freios, capacetes e sapatilhas. Detalha como configurar diferentes tipos de freios, como o ATC e o Grigri, para que funcionem corretamente e evitem quedas durante a escalada.

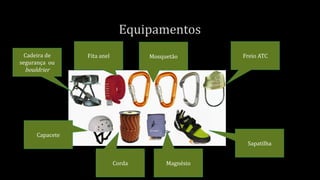

5. Cadeira de
segurança ou
bouldrier
Fita anel Mosquetão Freio ATC
Capacete
Corda Magnésio
Sapatilha

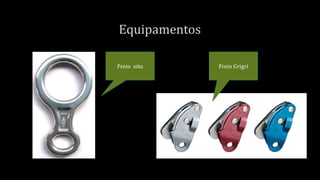

6. Freio oito Freio Grigri

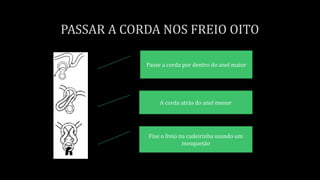

7. Passe a corda por dentro do anel maior
A corda atrás do anel menor
Fixe o freio na cadeirinha usando um
mosquetão

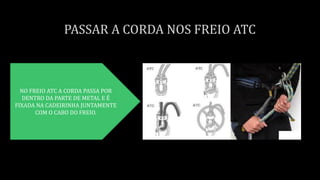

9. NO FREIO ATC A CORDA PASSA POR
DENTRO DA PARTE DE METAL E É
FIXADA NA CADEIRINHA JUNTAMENTE
COM O CABO DO FREIO.

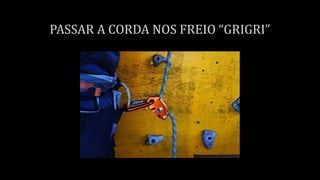

10. • Abra o “grigri” passe a corda
no local indicado e fixe o
“grigri” na cadeirinha com o
mosquetão.
• No “grigri” existem dois
desenhos para indicar a
posição das cordas: escalador
e mão de segurança.

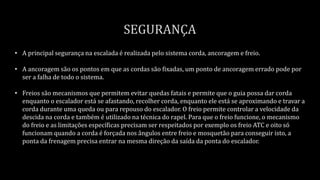

12. • A principal segurança na escalada é realizada pelo sistema corda, ancoragem e freio.
• A ancoragem são os pontos em que as cordas são fixadas, um ponto de ancoragem errado pode por
ser a falha de todo o sistema.
• Freios são mecanismos que permitem evitar quedas fatais e permite que o guia possa dar corda
enquanto o escalador está se afastando, recolher corda, enquanto ele está se aproximando e travar a
corda durante uma queda ou para repouso do escalador. O freio permite controlar a velocidade da
descida na corda e também é utilizado na técnica do rapel. Para que o freio funcione, o mecanismo
do freio e as limitações específicas precisam ser respeitados por exemplo os freio ATC e oito só
funcionam quando a corda é forçada nos ângulos entre freio e mosquetão para conseguir isto, a
ponta da frenagem precisa entrar na mesma direção da saída da ponta do escalador.

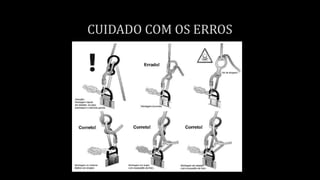

13. Os freios ATC e oito funcionam por
atrito então somente quando a
corda é forçada nos ângulos entre
freio e mosquetão é que acontece
a frenagem.
Para conseguir isto, a ponta da
frenagem precisa entrar na
mesma direção da saída da ponta
do escalador.
O freio funciona somente
quando a corda é forçada nos
ângulos entre freio e mosquetão.

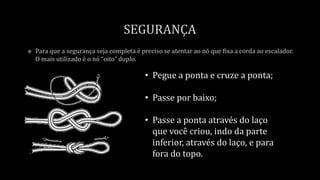

14. • Pegue a ponta e cruze a ponta;
• Passe por baixo;
• Passe a ponta através do laço
que você criou, indo da parte
inferior, através do laço, e para
fora do topo.
