Este documento fornece instruções sobre como configurar um laboratório virtual completo utilizando o VMware Workstation e apresenta diagramas explicando a arquitetura do laboratório, incluindo hosts ESXi, VMs, switches virtuais, storage e rede. O autor também descreve cada etapa do processo de configuração e fornece especificações técnicas para ajudar o leitor a replicar o laboratório.

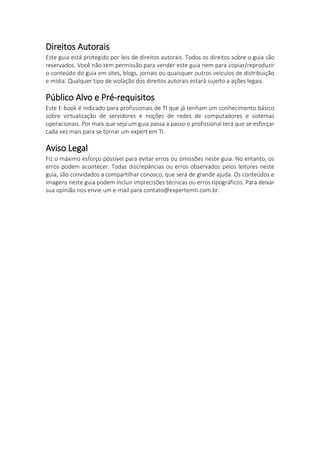

2. Direitos Autorais
Este guia está protegido por leis de direitos autorais. Todos os direitos sobre o guia são
reservados. Você não tem permissão para vender este guia nem para copiar/reproduzir
o conteúdo do guia em sites, blogs, jornais ou quaisquer outros veículos de distribuição
e mídia. Qualquer tipo de violação dos direitos autorais estará sujeito a ações legais.
Público Alvo e Pré-requisitos
Este E-book é indicado para profissionais de TI que já tenham um conhecimento básico
sobre virtualização de servidores e noções de redes de computadores e sistemas
operacionais. Por mais que seja um guia passa a passo o profissional terá que se esforçar
cada vez mais para se tornar um expert em TI.
Aviso Legal
Fiz o máximo esforço possível para evitar erros ou omissões neste guia. No entanto, os
erros podem acontecer. Todas discrepâncias ou erros observados pelos leitores neste
guia, são convidados a compartilhar conosco, que será de grande ajuda. Os conteúdos e
imagens neste guia podem incluir imprecisões técnicas ou erros tipográficos. Para deixar
sua opinião nos envie um e-mail para contato@expertemti.com.br.

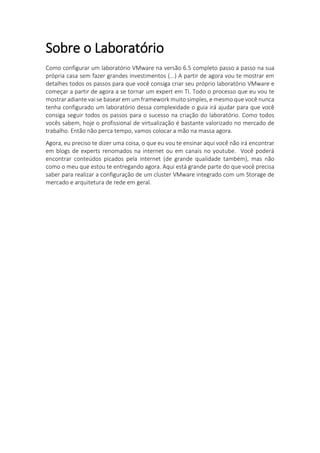

3. Sobre o Laboratório
Como configurar um laboratório VMware na versão 6.5 completo passo a passo na sua
própria casa sem fazer grandes investimentos (...) A partir de agora vou te mostrar em
detalhes todos os passos para que você consiga criar seu próprio laboratório VMware e
começar a partir de agora a se tornar um expert em TI. Todo o processo que eu vou te
mostrar adiante vai se basear em um framework muito simples, e mesmo que você nunca
tenha configurado um laboratório dessa complexidade o guia irá ajudar para que você
consiga seguir todos os passos para o sucesso na criação do laboratório. Como todos
vocês sabem, hoje o profissional de virtualização é bastante valorizado no mercado de
trabalho. Então não perca tempo, vamos colocar a mão na massa agora.
Agora, eu preciso te dizer uma coisa, o que eu vou te ensinar aqui você não irá encontrar
em blogs de experts renomados na internet ou em canais no youtube. Você poderá
encontrar conteúdos picados pela internet (de grande qualidade também), mas não
como o meu que estou te entregando agora. Aqui está grande parte do que você precisa
saber para realizar a configuração de um cluster VMware integrado com um Storage de
mercado e arquitetura de rede em geral.

4. Sobre o autor
Meu nome é John Costa e sou autor desse E-book. Tenho 31 anos de idade sou casado,
tenho 13 anos de experiência em TI de alta complexidade na área de infraestrutura de
servidores, Storages, rede e virtualização de servidores. Trabalhei por 8 anos somente
com equipamentos HP. Integrando os equipamentos mais modernos do mundo em
ambiente virtuais utilizando o hypervisor VMware.
Por ter trabalhado muito tempo como parceiro HP, tive a oportunidade que poucas
pessoas têm hoje em dia no mercado de trabalho. Que é de fazer treinamentos
especializados do fabricante. Como treinamentos de servidores, Storages, rede ethernet,
rede SAN, virtualização e softwares de gerenciamento em geral da própria HP.
Sendo assim, eu resolvi compartilhar meu conhecimento com você que tem interesse de
se tornar um expert em TI também.
Aqui vai um pequeno resumo das certificações que tirei ao longo da minha carreira:
Cisco CCNA 5 Routing and Switching
VMware vSphere Install Configure Manage V5.5 (VCP 5.5)
VMware Technical Sales Professional 5.5
VMware Sales Professional 5.5
HP ASE – FlexNetwork Integrator V1
HP ASE – Server Solutions Integrator V8.1
HP ATP – FlexNetwork Solutions V2
HP ATP – Server Administrator V8
HP ATP – Server Solutions V1
HP ATP – Storage Solutions V1
HP Master ASE – Network Infrastructure [2011]
HP Sales Certified – Networking [2013]
HP Sales Certified – Networking Solutions and Services [2014]
ITIL V3 Foundation
ISO/IEC 20000 (Gerenciamento de Serviços de TI)
ISO/IEC 27002 (Sistema de Gestão de Segurança da Informação)

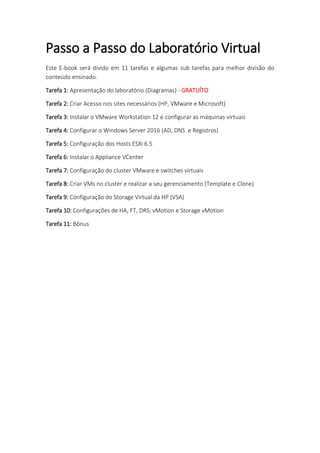

5. Passo a Passo do Laboratório Virtual
Este E-book será divido em 11 tarefas e algumas sub tarefas para melhor divisão do
conteúdo ensinado.
Tarefa 1: Apresentação do laboratório (Diagramas) - GRATUÍTO
Tarefa 2: Criar Acesso nos sites necessários (HP, VMware e Microsoft)
Tarefa 3: Instalar o VMware Workstation 12 e configurar as máquinas virtuais
Tarefa 4: Configurar o Windows Server 2016 (AD, DNS e Registros)
Tarefa 5: Configuração dos Hosts ESXi 6.5
Tarefa 6: Instalar o Appliance VCenter
Tarefa 7: Configuração do cluster VMware e switches virtuais
Tarefa 8: Criar VMs no cluster e realizar a seu gerenciamento (Template e Clone)
Tarefa 9: Configuração do Storage Virtual da HP (VSA)
Tarefa 10: Configurações de HA, FT, DRS, vMotion e Storage vMotion
Tarefa 11: Bônus

7. Tarefa 1: Diagramas do Laboratório
Todos os exercícios que serão mencionados neste ebook foram configurados no VMware
Workstation 12 pro. Alternativamente você pode utilizar um host VMware ou Hyper-V da
sua empresa.
A explicação dada aqui sobre os diagramas serão totalmente úteis para você realizar a
configuração deste laboratório na sua própria casa, como também para atender um
ambiente real, bem projetado e seguindo as boas práticas de mercado atualmente.
Coloque na sua mente que as explicações serão totalmente úteis e utilizáveis em um
ambiente físico de verdade. Coloque em sua mente que você é um especialista de
implementação de serviços avançados de TI, no qual você faz tanto a instalação física e
lógica de servidores, Storages e equipamentos de rede. Neste caso você foi contrato pela
empresa X para instalar e configurar os seguintes equipamentos.

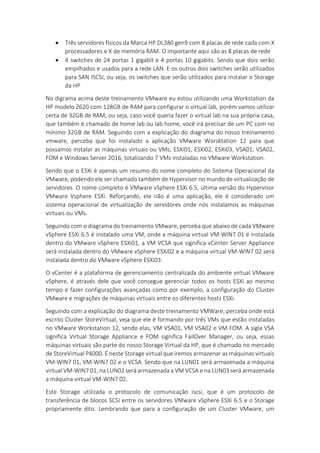

8.  Três servidores físicos da Marca HP DL380 gen9 com 8 placas de rede cada com X
processadores e X de memória RAM. O importante aqui são as 8 placas de rede
 4 switches de 24 portas 1 gigabit e 4 portas 10 gigabits. Sendo que dois serão
empilhados e usados para a rede LAN. E os outros dois switches serão utilizados
para SAN ISCSI, ou seja, os switches que serão utilizados para instalar o Storage
da HP
No digrama acima deste treinamento VMware eu estou utilizando uma Workstation da
HP modelo Z620 com 128GB de RAM para configurar o virtual lab, porém vamos utilizar
certa de 32GB de RAM, ou seja, caso você queria fazer o virtual lab na sua própria casa,
que também é chamado de home lab ou lab home, você irá precisar de um PC com no
mínimo 32GB de RAM. Seguindo com a explicação do diagrama do nosso treinamento
vmware, perceba que foi instalado a aplicação VMware Worsktation 12 para que
possamos instalar as máquinas virtuais ou VMs, ESXi01, ESXi02, ESXi03, VSA01, VSA02,
FOM e Windows Server 2016, totalizando 7 VMs instaladas no VMware Workstation.
Sendo que o ESXi é apenas um resumo do nome completo do Sistema Operacional da
VMware, podendo ele ser chamado também de Hypervisor no mundo de virtualização de
servidores. O nome completo é VMware vSphere ESXi 6.5, última versão do Hypervisor
VMware Vsphere ESXi. Reforçando, ele não é uma aplicação, ele é considerado um
sistema operacional de virtualização de servidores onde nós instalamos as máquinas
virtuais ou VMs.
Seguindo com o diagrama do treinamento VMware, perceba que abaixo de cada VMware
vSphere ESXi 6.5 é instalado uma VM, onde a máquina virtual VM-WIN7 01 é instalada
dentro do VMware vSphere ESXi01, a VM VCSA que significa vCenter Server Appliance
será instalada dentro do VMware vSphere ESXi02 e a máquina virtual VM-WIN7 02 será
instalada dentro do VMware vSphere ESXi03.
O vCenter é a plataforma de gerenciamento centralizada do ambiente virtual VMware
vSphere, é através dele que você consegue gerenciar todos os hosts ESXi ao mesmo
tempo e fazer configurações avançadas como por exemplo, a configuração do Cluster
VMware e migrações de máquinas virtuais entre os diferentes hosts ESXi.
Seguindo com a explicação do diagrama deste treinamento VMWare, perceba onde está
escrito Cluster StoreVirtual, veja que ele é formando por três VMs que estão instaladas
no VMware Workstation 12, sendo elas, VM VSA01, VM VSA02 e VM FOM. A sigla VSA
significa Virtual Storage Appliance e FOM significa FailOver Manager, ou seja, essas
máquinas virtuais são parte do nosso Storage Virtual da HP, que é chamado no mercado
de StoreVirtual P4000. É neste Storage virtual que iremos armazenar as máquinas virtuais
VM-WIN7 01, VM-WIN7 02 e o VCSA. Sendo que na LUN01 será armazenada a máquina
virtual VM-WIN7 01, na LUN02 será armazenada a VM VCSA e na LUN03 será armazenada
a máquina virtual VM-WIN7 02.
Este Storage utilizada o protocolo de comunicação iscsi, que é um protocolo de
transferência de blocos SCSI entre os servidores VMware vSphere ESXi 6.5 e o Storage
propriamente dito. Lembrando que para a configuração de um Cluster VMware, um

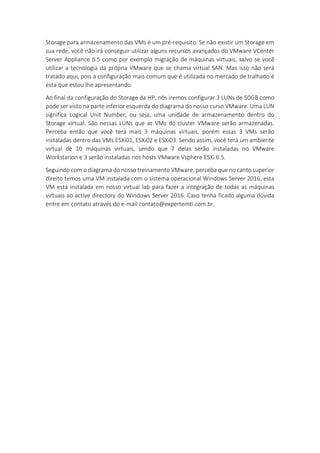

9. Storage para armazenamento das VMs é um pré-requisito. Se não existir um Storage em
sua rede, você não irá conseguir utilizar alguns recursos avançados do VMware VCenter
Server Appliance 6.5 como por exemplo migração de máquinas virtuais, salvo se você
utilizar a tecnologia da própria VMware que se chama virtual SAN. Mas isso não será
tratado aqui, pois a configuração mais comum que é utilizada no mercado de tralhado é
esta que estou lhe apresentando.
Ao final da configuração do Storage da HP, nós iremos configurar 3 LUNs de 50GB como
pode ser visto na parte inferior esquerda do diagrama do nosso curso VMware. Uma LUN
significa Logical Unit Number, ou seja, uma unidade de armazenamento dentro do
Storage virtual. São nessas LUNs que as VMs do cluster VMware serão armazenadas.
Perceba então que você terá mais 3 máquinas virtuais, porém essas 3 VMs serão
instaladas dentro das VMs ESXi01, ESXi02 e ESXi03. Sendo assim, você terá um ambiente
virtual de 10 máquinas virtuais, sendo que 7 delas serão instaladas no VMware
Workstarion e 3 serão instaladas nos hosts VMware Vsphere ESXi 6.5.
Seguindo com o diagrama do nosso treinamento VMware, perceba que no canto superior
direito temos uma VM instalada com o sistema operacional Windows Server 2016, esta
VM está instalada em nosso virtual lab para fazer a integração de todas as máquinas
virtuais ao active directory do Windows Server 2016. Caso tenha ficado alguma dúvida
entre em contato através do e-mail contato@expertemti.com.br.

10. Atenção!
Dica super importante.
Como boa prática de mercado, você nunca deve misturar o tráfego de rede LAN ethernet
com tráfego iscsi gerado por um Storage em um mesmo switch ou como mostrado aqui,
em uma pilha de switches. Isso poderá degradar muito a performance de rede e seu
ambiente de virtualização poderá ficar muito lento. Para isso, sempre que você for
projetar um ambiente VMware vSphere ESXi que irá utilizar um Storage que utilizada o
protocolo iscsi, sempre utilize um switch separada para o Storage. Sendo assim, vamos
seguir com a explicação do diagrama de rede deste laboratório.
Na Figura acima deste treinamento VMware você está vendo o diagrama de rede usando
em cada host VMware vSphere ESXi 6.5. O digrama de rede aqui apresentado está
fazendo referência ao host VMware ESXi01, no qual tem 8 placas de redes instaladas e
configuradas e uma máquina virtual chamada VM-WIN7 01 com uma placa de rede virtual
que é denominada de vNIC, ou seja, Virtual NIC.

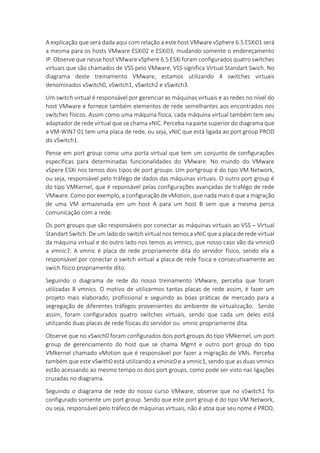

11. A explicação que será dada aqui com relação a este host VMware vSphere 6.5 ESXi01 será
a mesma para os hosts VMware ESXi02 e ESXi03, mudando somente o endereçamento
IP. Observe que nesse host VMware vSphere 6.5 ESXi foram configurados quatro switches
virtuais que são chamados de VSS pelo VMware, VSS significa Virtual Standart Swich. No
diagrama deste treinamento VMware, estamos utilizando 4 switches virtuais
denominados vSwitch0, vSwitch1, vSwitch2 e vSwitch3.
Um switch virtual é responsável por gerenciar as máquinas virtuais e as redes no nível do
host VMware e fornece também elementos de rede semelhantes aos encontrados nos
switches físicos. Assim como uma máquina física, cada máquina virtual também tem seu
adaptador de rede virtual que se chama vNIC. Perceba na parte superior do diagrama que
a VM-WIN7 01 tem uma placa de rede, ou seja, vNIC que está ligada ao port group PROD
do vSwitch1.
Pense em port group como uma porta virtual que tem um conjunto de configurações
específicas para determinadas funcionalidades do VMware. No mundo do VMware
vSpere ESXi nos temos dois tipos de port groups. Um portgroup é do tipo VM Network,
ou seja, responsável pelo tráfego de dados das máquinas virtuais. O outro port group é
do tipo VMKernel, que é reponsável pelas configurações avançadas de trafégo de rede
VMware. Como por exemplo, a configuração de vMotion, que nada mais é que a migração
de uma VM armazenada em um host A para um host B sem que a mesma perca
comunicação com a rede.
Os port groups que são responsáveis por conectar as máquinas virtuais ao VSS – Virtual
Standart Switch. De um lado do switch virtual nos temos a vNIC que a placa de rede virtual
da máquina virtual e do outro lado nos temos as vmnics, que nosso caso vão da vmnic0
a vmnic7. A vmnic é placa de rede propriamente dita do servidor físico, sendo ela a
responsável por conectar o switch virtual a placa de rede fisica e consecutivamente ao
swich físico propriamente dito.
Seguindo o diagrama de rede do nosso treinamento VMware, perceba que foram
utilizadas 8 vmnics. O motivo de utilizarmos tantas placas de rede assim, é fazer um
projeto mais elaborado, profissional e seguindo as boas práticas de mercado para a
segregação de diferentes tráfegos provenientes do ambiente de virtualização. Sendo
assim, foram configurados quatro switches virtuais, sendo que cada um deles está
utilizando duas placas de rede físicas do servidor ou vmnic propriamente dita.
Observe que no vSwich0 foram configurados dois port groups do tipo VMkernel, um port
group de gerenciamento do host que se chama Mgmt e outro port group do tipo
VMkernel chamado vMotion que é responsável por fazer a migração de VMs. Perceba
também que este vSwith0 está utilizando a vminic0 e a vmnic1, sendo que as duas vmnics
estão acessando ao mesmo tempo os dois port groups, como pode ser visto nas ligações
cruzadas no diagrama.
Seguindo o diagrama de rede do nosso curso VMware, observe que no vSwitch1 foi
configurado somente um port group. Sendo que este port group é do tipo VM Network,
ou seja, responsável pelo tráfeco de máquinas virtuais, não é atoa que seu nome é PROD,

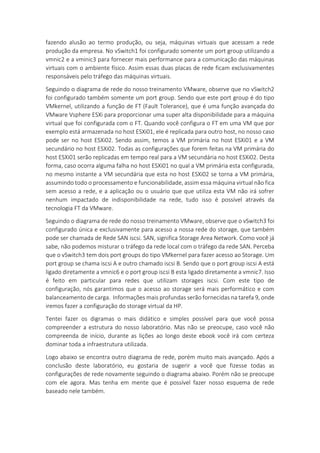

12. fazendo alusão ao termo produção, ou seja, máquinas virtuais que acessam a rede
produção da empresa. No vSwitch1 foi configurado somente um port group utilizando a
vmnic2 e a vminic3 para fornecer mais performance para a comunicação das máquinas
virtuais com o ambiente físico. Assim essas duas placas de rede ficam exclusivamentes
responsáveis pelo tráfego das máquinas virtuais.
Seguindo o diagrama de rede do nosso treinamento VMware, observe que no vSwitch2
foi configurado também somente um port group. Sendo que este port group é do tipo
VMkernel, utilizando a função de FT (Fault Tolerance), que é uma função avançada do
VMware Vsphere ESXi para proporcionar uma super alta disponibilidade para a máquina
virtual que foi configurada com o FT. Quando você configura o FT em uma VM que por
exemplo está armazenada no host ESXi01, ele é replicada para outro host, no nosso caso
pode ser no host ESXi02. Sendo assim, temos a VM primária no host ESXi01 e a VM
secundário no host ESXi02. Todas as configurações que forem feitas na VM primária do
host ESXi01 serão replicadas em tempo real para a VM secundária no host ESXi02. Desta
forma, caso ocorra alguma falha no host ESXi01 no qual a VM primária esta configurada,
no mesmo instante a VM secundária que esta no host ESXi02 se torna a VM primária,
assumindo todo o processamento e funcionabilidade, assim essa máquina virtual não fica
sem acesso a rede, e a aplicação ou o usuário que que utiliza esta VM não irá sofrer
nenhum impactado de indisponibilidade na rede, tudo isso é possível através da
tecnologia FT da VMware.
Seguindo o diagrama de rede do nosso treinamento VMware, observe que o vSwitch3 foi
configurado única e exclusivamente para acesso a nossa rede do storage, que também
pode ser chamada de Rede SAN iscsi. SAN, significa Storage Area Network. Como você já
sabe, não podemos misturar o tráfego da rede local com o tráfego da rede SAN. Perceba
que o vSwitch3 tem dois port groups do tipo VMkernel para fazer acesso ao Storage. Um
port group se chama iscsi A e outro chamado iscsi B. Sendo que o port group iscsi A está
ligado diretamente a vmnic6 e o port group iscsi B esta ligado diretamente a vmnic7. Isso
é feito em particular para redes que utilizam storages iscsi. Com este tipo de
configuração, nós garantimos que o acesso ao storage será mais performático e com
balanceamento de carga. Informações mais profundas serão fornecidas na tarefa 9, onde
iremos fazer a configuração do storage virtual da HP.
Tentei fazer os digramas o mais didático e simples possível para que você possa
compreender a estrutura do nosso laboratório. Mas não se preocupe, caso você não
compreenda de início, durante as lições ao longo deste ebook você irá com certeza
dominar toda a infraestrutura utilizada.
Logo abaixo se encontra outro diagrama de rede, porém muito mais avançado. Após a
conclusão deste laboratório, eu gostaria de sugerir a você que fizesse todas as
configurações de rede novamente seguindo o diagrama abaixo. Porém não se preocupe
com ele agora. Mas tenha em mente que é possível fazer nosso esquema de rede
baseado nele também.

13. Achou complicado? Não conseguiu entender de primeira?
Então não desanime!!!!!
Não fique quebrando a cabeça aqui, só pense que no final de tudo você estará dominando
toda essa infraestrutura apresentada.
Só por estes três diagramas já dá para você ter uma ideia do quão interessante será nossa
jornada neste ebook em busca de se tornar um expert em TI.
Abaixo segue a tabela com os pré-requisitos das máquinas virtuais que serão instaladas
no VMware Workstation 12 pro e no VMware vSphere ESXi 6.5.

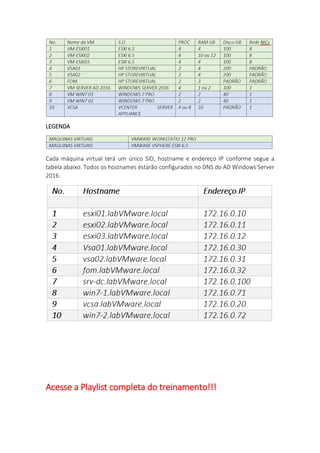

14. LEGENDA
Cada máquina virtual terá um único SID, hostname e endereço IP conforme segue a
tabela abaixo. Todos os hostnames estarão configurados no DNS do AD Windows Server
2016.
Acesse a Playlist completa do treinamento!!!

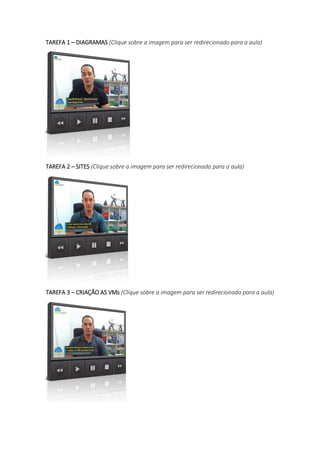

15. TAREFA 1 – DIAGRAMAS (Clique sobre a imagem para ser redirecionado para a aula)
TAREFA 2 – SITES (Clique sobre a imagem para ser redirecionado para a aula)
TAREFA 3 – CRIAÇÃO AS VMs (Clique sobre a imagem para ser redirecionado para a aula)

16. TAREFA 4 – CONFIGURAR WINDOWS SERVER 2016 (Clique sobre a imagem para ser
redirecionado para a aula)
TAREFA 5 – CONFIGURAR HOSTS ESXi (Clique sobre a imagem para ser redirecionado para
a aula)
TAREFA 6 – INSTALAR E CONFIGURAR VCSA (Clique sobre a imagem para ser redirecionado
para a aula)

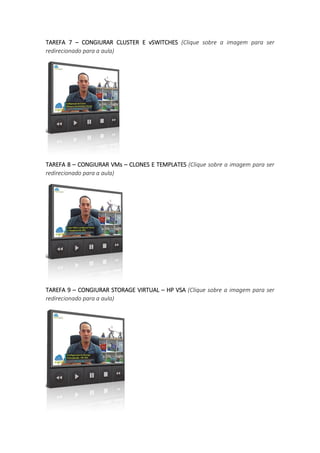

17. TAREFA 7 – CONGIURAR CLUSTER E vSWITCHES (Clique sobre a imagem para ser
redirecionado para a aula)
TAREFA 8 – CONGIURAR VMs – CLONES E TEMPLATES (Clique sobre a imagem para ser
redirecionado para a aula)
TAREFA 9 – CONGIURAR STORAGE VIRTUAL – HP VSA (Clique sobre a imagem para ser
redirecionado para a aula)

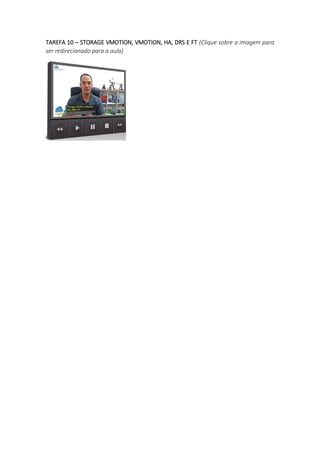

18. TAREFA 10 – STORAGE VMOTION, VMOTION, HA, DRS E FT (Clique sobre a imagem para
ser redirecionado para a aula)
