Apresentação VDI com VMware View

VIRTUALIZAÇÃO DE DESKTOPS
Revisão: Fev/2014

>> AGENDA
> Conceitos
> Solução Vmware
> Benefícios
> Projeto
> Valores
> Resultados
> Futuro

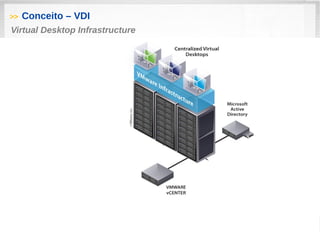

>> Conceito – VDI
Virtual Desktop Infrastructure

>> Vmware Horizon View
Componentes: vSphere e vCenter
vSphere (ESX/ESXi)
Instalado direto no servidor, separa e reserva recursos de
processamento, memória, rede e armazenamento para as
máquinas virtuais
vCenter
Instalado em uma máquina virtual, gerencia vários
servidores vSphere.
Responsável por:
> HA
> DRS/DPM
> vMotion
> Storage vMotion

O funcionamento deles se resume a:
> Receber a conexão dos usuários
> Autenticar os usuários
> Identificar quais grupos de Vms
o usuário tem acesso, ou se
tinha uma sessão já iniciada
> Conectar o usuário à sua VM
> Criptografia do acesso
Componentes: Connection, Replica e Security Server

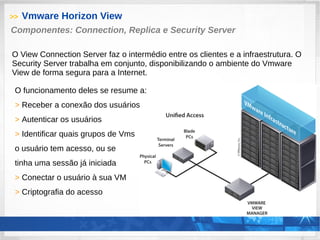

O View Connection Server faz o intermédio entre os clientes e a infraestrutura. O
Security Server trabalha em conjunto, disponibilizando o ambiente do Vmware
View de forma segura para a Internet.

Componentes: Composer

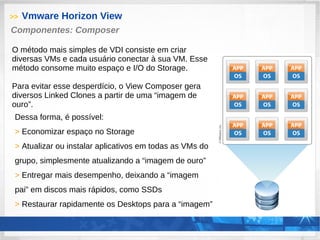

O método mais simples de VDI consiste em criar
diversas VMs e cada usuário conectar à sua VM. Esse
método consome muito espaço e I/O do Storage.
Para evitar esse desperdício, o View Composer gera
diversos Linked Clones a partir de uma “imagem de
ouro”.
Dessa forma, é possível:
> Economizar espaço no Storage
> Atualizar ou instalar aplicativos em todas as VMs do
grupo, simplesmente atualizando a “imagem de ouro”
> Entregar mais desempenho, deixando a “imagem
pai” em discos mais rápidos, como SSDs
> Restaurar rapidamente os Desktops para a “imagem”

Modos de Desktop: Full Clones x Linked Clones
Apesar dos benefícios dos Linked Clones, existem situações que podem justificar
os Full Clones, como a estação de um único usuário, principalmente onde o
usuário pode ter acesso total de alteração nessa estação (Administrador Local).
Full Clones Linked Clones
Ocupa o espaço total da VM Ocupa somente as alterações daquela
estação
Performance depende do datastore Performance pode ser otimizada
colocando a “imagem pai” em um
datastore mais rápido (SSD)
Indicado para alguns “power users” Indicado para qualquer tipo de usuário
Mais demorado para a implantação de
cada VM
Depois da implantação inicial, cada VM
é muito mais rápido para Deploy
Ideal para situações onde uma
máquina física foi convertida em virtual
Ideal para instalações feitas desde o
início no ambiente virtual

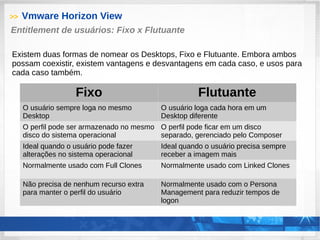

Entitlement de usuários: Fixo x Flutuante
Existem duas formas de nomear os Desktops, Fixo e Flutuante. Embora ambos
possam coexistir, existem vantagens e desvantagens em cada caso, e usos para
cada caso também.
Fixo Flutuante
O usuário sempre loga no mesmo
Desktop
O usuário loga cada hora em um
Desktop diferente
O perfil pode ser armazenado no mesmo
disco do sistema operacional
O perfil pode ficar em um disco
separado, gerenciado pelo Composer
Ideal quando o usuário pode fazer
alterações no sistema operacional
Ideal quando o usuário precisa sempre
receber a imagem mais
Normalmente usado com Full Clones Normalmente usado com Linked Clones
Não precisa de nenhum recurso extra
para manter o perfil do usuário
Normalmente usado com o Persona
Management para reduzir tempos de
logon

Essas diferenças proporcionam:
> Menor tempo de logon e logoff
> Melhor consistência do perfil do usuário
> Possibilidade de utilizar desktops “flutuantes”
para os usuários, sem impacto na performance
> Conversão de perfil de Windows XP para 7
Componentes: Persona Management
O Persona Management é um recurso que substitui o Windows Roaming Profile
em um ambiente de VDI ou mesmo em Desktops físicos.
Ele funciona copiando o perfil do usuário do servidor para o desktop sob
demanda, e, conforme o usuário altera os arquivos do seu perfil, ele segue
copiando para o servidor de repositório, diferente do WRP que copia todos os
dados no logon e no logoff.

> Permite executar diferentes versões do mesmo
software ao mesmo tempo no mesmo Desktop
(exemplo: Word 2007 e Word 2010)
> Permite modo de Streaming, onde o pacote do
software é entregue sob demanda, conforme o usuário
acessa os recursos
> Atualiza automaticamente a partir do repositório
centralizado
> Compatível com Desktops virtuais e físicos
> Economiza espaço nas imagens

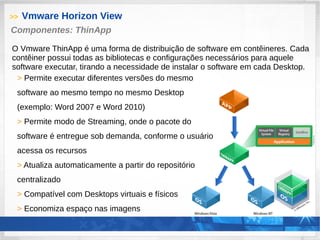

Componentes: ThinApp
O Vmware ThinApp é uma forma de distribuição de software em contêineres. Cada
contêiner possui todas as bibliotecas e configurações necessários para aquele
software executar, tirando a necessidade de instalar o software em cada Desktop.

Para fazer um processo mais eficaz, o
View Transfer utiliza as seguintes
tecnologias:
> De-duplicação
> Compressão
> Criptografia na imagem
> Configuração de sincronismo
Componentes: Transfer

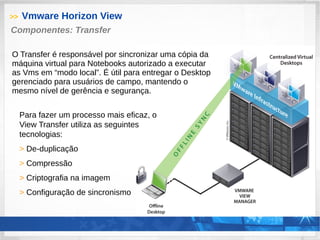

O Transfer é responsável por sincronizar uma cópia da
máquina virtual para Notebooks autorizado a executar
as Vms em “modo local”. É útil para entregar o Desktop
gerenciado para usuários de campo, mantendo o
mesmo nível de gerência e segurança.

> Compressão da impressão
> Permite usar driver genérico na VM
> Apresenta as impressoras de acordo com regras, por exemplo, considerando
a localização do cliente

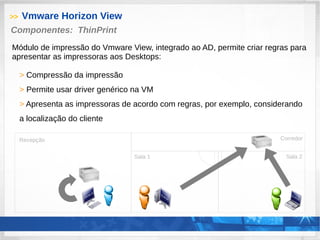

Componentes: ThinPrint
Módulo de impressão do Vmware View, integrado ao AD, permite criar regras para
apresentar as impressoras aos Desktops:
Recepção
Sala 1 Sala 2
Corredor

Alguns usos:
> Pontos de acesso à Internet
> Integração com equipamentos coletores
> Instalação de painéis de informação
> Quiosque para consulta de informações
> Leitores com função específica

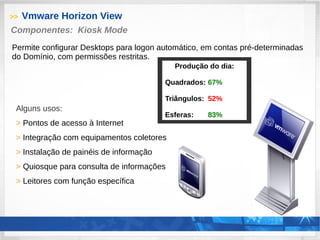

Componentes: Kiosk Mode
Permite configurar Desktops para logon automático, em contas pré-determinadas
do Domínio, com permissões restritas.
Produção do dia:
Quadrados: 67%
Triângulos: 52%
Esferas: 83%

> Controle de banda
> Compactação de Flash
> Transmissão de vídeos
> Controle de áudio
> Áudio bidirecional
> Dispositivos USB
> Hardware
> Renderização 3D
> Quad Monitor
> Build do Lossless
PCoIP versus RDP

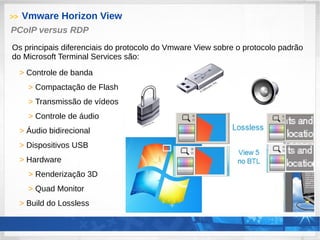

Os principais diferenciais do protocolo do Vmware View sobre o protocolo padrão
do Microsoft Terminal Services são:

>> Benefícios do VDI
> Gerenciamento centralizado dos Desktops
> Rápido provisionamento de um novo Desktop
> Rápida substituição de equipamentos com falhas
> Rápida disponibilização de aplicações
> Compatibilidade com aplicações e dispositivos
> Desktop acompanha o usuário
> Desktop “sempre ligado”
> Integração para Single-Sign-On e Smartcards
> Apoio para BYOD*, compatível com Windows, Linux, iPad, iPhone e Android
* Bring Your Own Device
Facilidades

>> Benefícios do VDI

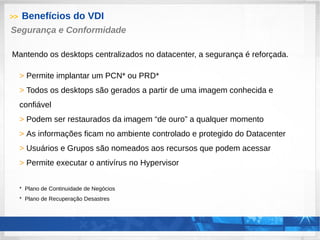

> Permite implantar um PCN* ou PRD*
> Todos os desktops são gerados a partir de uma imagem conhecida e
confiável
> Podem ser restaurados da imagem “de ouro” a qualquer momento
> As informações ficam no ambiente controlado e protegido do Datacenter
> Usuários e Grupos são nomeados aos recursos que podem acessar
> Permite executar o antivírus no Hypervisor
* Plano de Continuidade de Negócios
* Plano de Recuperação Desastres
Segurança e Conformidade
Mantendo os desktops centralizados no datacenter, a segurança é reforçada.

>> Projeto

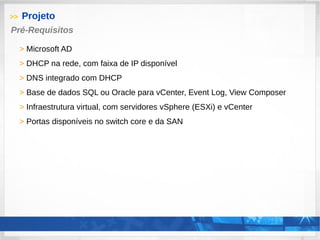

> Microsoft AD
> DHCP na rede, com faixa de IP disponível
> DNS integrado com DHCP
> Base de dados SQL ou Oracle para vCenter, Event Log, View Composer
> Infraestrutura virtual, com servidores vSphere (ESXi) e vCenter
> Portas disponíveis no switch core e da SAN
Pré-Requisitos

>> Projeto
Individual
> Windows 7 32bits
> Aplicativos: Sistema, Internet e Office
> 2Gb de memória média por Desktop
> 5 imagens de até 100Gb
> 20Gb máximo de dados por usuário
> 10 IOPs por usuário na média
> 1 vCPU por Desktop
> 6 vCPUs por núcleo do processador
Dimensionamento dos Desktops (referência)

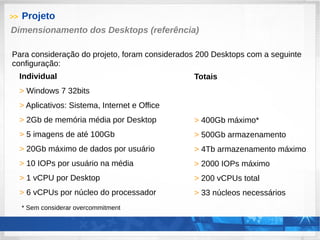

Para consideração do projeto, foram considerados 200 Desktops com a seguinte
configuração:
Totais
> 400Gb máximo*
> 500Gb armazenamento
> 4Tb armazenamento máximo
> 2000 IOPs máximo
> 200 vCPUs total
> 33 núcleos necessários
* Sem considerar overcommitment

>> Projeto
3 x Servidores Dell PowerEdge, modelos: R620, R720, M620
> 256Gb RAM em pentes de 16Gb ou 32Gb (para possível expansão)
> 2 x processadores E5-2660v2 (10 núcleos, 20Mb cache)
> 2 x discos 300Gb SAS, ou 2 x SD
> Vmware ESXi 5.x
> Recomendado: iDrac Enterprise, garantia com 4h de resposta
Especificação dos Servidores e Storage (referência)

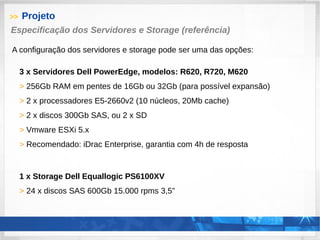

A configuração dos servidores e storage pode ser uma das opções:
1 x Storage Dell Equallogic PS6100XV
> 24 x discos SAS 600Gb 15.000 rpms 3,5”

>> Projeto
Requisitos dos
desktops:
> Memória: 400Gb
> Armazenamento: 4Tb
> 2000 IOPS
> 33 núcleos

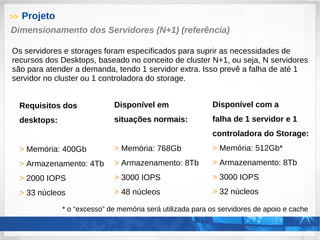

Dimensionamento dos Servidores (N+1) (referência)
Os servidores e storages foram especificados para suprir as necessidades de
recursos dos Desktops, baseado no conceito de cluster N+1, ou seja, N servidores
são para atender a demanda, tendo 1 servidor extra. Isso prevê a falha de até 1
servidor no cluster ou 1 controladora do storage.
Disponível em
situações normais:
> Memória: 768Gb
> 3000 IOPS
> 48 núcleos
Disponível com a
falha de 1 servidor e 1
controladora do Storage:
> Memória: 512Gb*
> 3000 IOPS
> 32 núcleos
* o “excesso” de memória será utilizada para os servidores de apoio e cache

>> Projeto
Montagem dos servidores (referência)
StorageSANCluster
HA
Vms
Controle
Connection Connection
Replica
vCenter +
Composer
Security
Vms
Desktops
Windows 7 Office
AD

>> Projeto

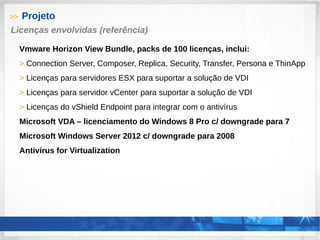

Vmware Horizon View Bundle, packs de 100 licenças, inclui:
> Connection Server, Composer, Replica, Security, Transfer, Persona e ThinApp
> Licenças para servidores ESX para suportar a solução de VDI
> Licenças para servidor vCenter para suportar a solução de VDI
> Licenças do vShield Endpoint para integrar com o antivírus
Microsoft VDA – licenciamento do Windows 8 Pro c/ downgrade para 7
Microsoft Windows Server 2012 c/ downgrade para 2008
Antivírus for Virtualization
Licenças envolvidas (referência)

>> Projeto
Thinclients

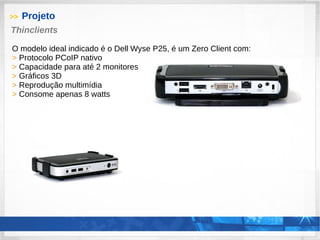

O modelo ideal indicado é o Dell Wyse P25, é um Zero Client com:
> Protocolo PCoIP nativo
> Capacidade para até 2 monitores
> Gráficos 3D
> Reprodução multimídia
> Consome apenas 8 watts

>> Projeto
Thinclients

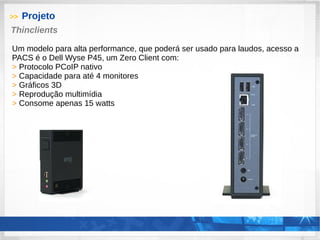

Um modelo para alta performance, que poderá ser usado para laudos, acesso a
PACS é o Dell Wyse P45, um Zero Client com:
> Protocolo PCoIP nativo
> Capacidade para até 4 monitores
> Gráficos 3D
> Reprodução multimídia
> Consome apenas 15 watts

>> Projeto
Thinclients

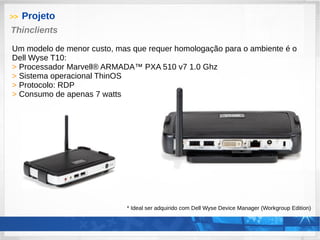

Um modelo de menor custo, mas que requer homologação para o ambiente é o
Dell Wyse T10:
> Processador Marvell® ARMADA™ PXA 510 v7 1.0 Ghz
> Sistema operacional ThinOS
> Protocolo: RDP
> Consumo de apenas 7 watts
* Ideal ser adquirido com Dell Wyse Device Manager (Workgroup Edition)

>> Projeto

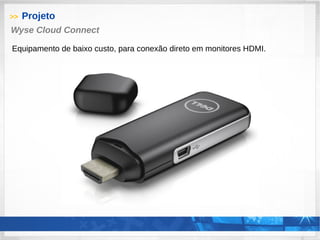

Wyse Cloud Connect
Equipamento de baixo custo, para conexão direto em monitores HDMI.

>> Projeto
Thinclients

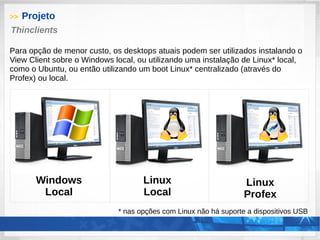

Para opção de menor custo, os desktops atuais podem ser utilizados instalando o
View Client sobre o Windows local, ou utilizando uma instalação de Linux* local,
como o Ubuntu, ou então utilizando um boot Linux* centralizado (através do
Profex) ou local.
Windows
Local
Linux
Local
Linux
Profex
* nas opções com Linux não há suporte a dispositivos USB

>> Projeto

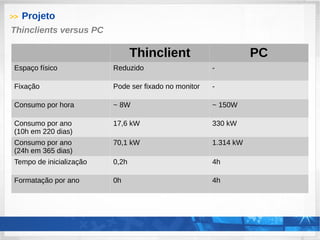

Thinclients versus PC
Thinclient PC
Espaço físico Reduzido -
Fixação Pode ser fixado no monitor -
Consumo por hora ~ 8W ~ 150W
Consumo por ano
(10h em 220 dias)
17,6 kW 330 kW
Consumo por ano
(24h em 365 dias)
70,1 kW 1.314 kW
Tempo de inicialização 0,2h 4h
Formatação por ano 0h 4h

>> Projeto

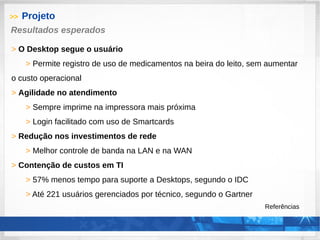

> O Desktop segue o usuário
> Permite registro de uso de medicamentos na beira do leito, sem aumentar
o custo operacional
> Agilidade no atendimento
> Sempre imprime na impressora mais próxima
> Login facilitado com uso de Smartcards
> Redução nos investimentos de rede
> Melhor controle de banda na LAN e na WAN
> Contenção de custos em TI
> 57% menos tempo para suporte a Desktops, segundo o IDC
> Até 221 usuários gerenciados por técnico, segundo o Gartner
Referências
Resultados esperados

>> Projeto

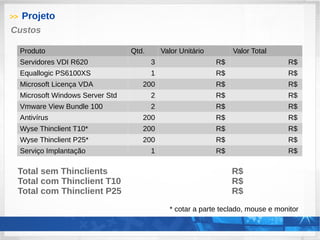

Custos
Produto Qtd. Valor Unitário Valor Total
Servidores VDI R620 3 R$ R$
Equallogic PS6100XS 1 R$ R$
Microsoft Licença VDA 200 R$ R$
Microsoft Windows Server Std 2 R$ R$
Vmware View Bundle 100 2 R$ R$
Antivírus 200 R$ R$
Wyse Thinclient T10* 200 R$ R$
Wyse Thinclient P25* 200 R$ R$
Serviço Implantação 1 R$ R$
Total sem Thinclients R$
Total com Thinclient T10 R$
Total com Thinclient P25 R$
* cotar a parte teclado, mouse e monitor

>> Projeto

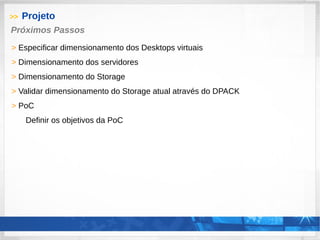

> Especificar dimensionamento dos Desktops virtuais
> Dimensionamento dos servidores
> Dimensionamento do Storage
> Validar dimensionamento do Storage atual através do DPACK
> PoC
Definir os objetivos da PoC
Próximos Passos

>> Futuro

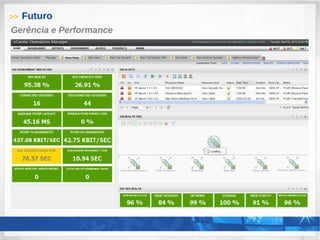

Gerência e Performance

Fernando Ulisses dos Santos
Certificado Vmware VCP5-DCV, VCP5-DT, VCAP-DTD
fernando@bluesolutions.com.br
19-3551-3898 / 19-3321-9068

>> Referências
> Columbia Memorial Hospital VDI
Reduced bandwidth requirements by 66%
> Vmware Point of Care Whitepaper
Uso de dispositivos móveis e melhoria no atendimento em saúde
> Beauford Memorial Hospital
Case de Single Sign-On
> Cerner Millennium Instant Access on Vmware View
Case de logon rápido com cartões de acesso
> Deploying PACS/RIS Healthcare Applications with VMware View
> AlwaysOn Point of Care Improves Patient Care
> Reimagine Your Desktop
Papers da Gartner, CIO e IDC
> Vmware Business Case for Desktop Virtualization
> Vmware Stateless Virtual Desktop Reference
> Implementação de 10.000 desktops com Vmware View
> Windows 7 Server Storage Guide
> Windows 7 and 8 Optimization Guide
> VDI with Dell EqualLogic hybrid arrays and VMware View 5.1
Material usado de apoio para dimensionamento e cases
http://

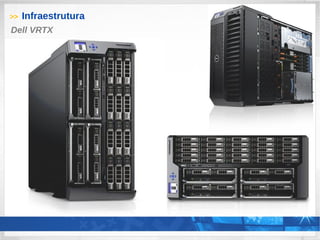

>> Alternativas
Solução VDI-in-a-box Dell
Solução entregue em forma de Appliance, consiste dos seguintes componentes:
> Servidor R720 ou T620
> Solução VDI-In-a-Box da Citrix
> Licenciamento do XenServer
> Licenciamento do XenCenter
> Até 129 usuários por Appliance

Apresentação VDI com VMware View

Mais conteúdo relacionado

Mais procurados

Semelhante a Apresentação VDI com VMware View

Apresentação VDI com VMware View
