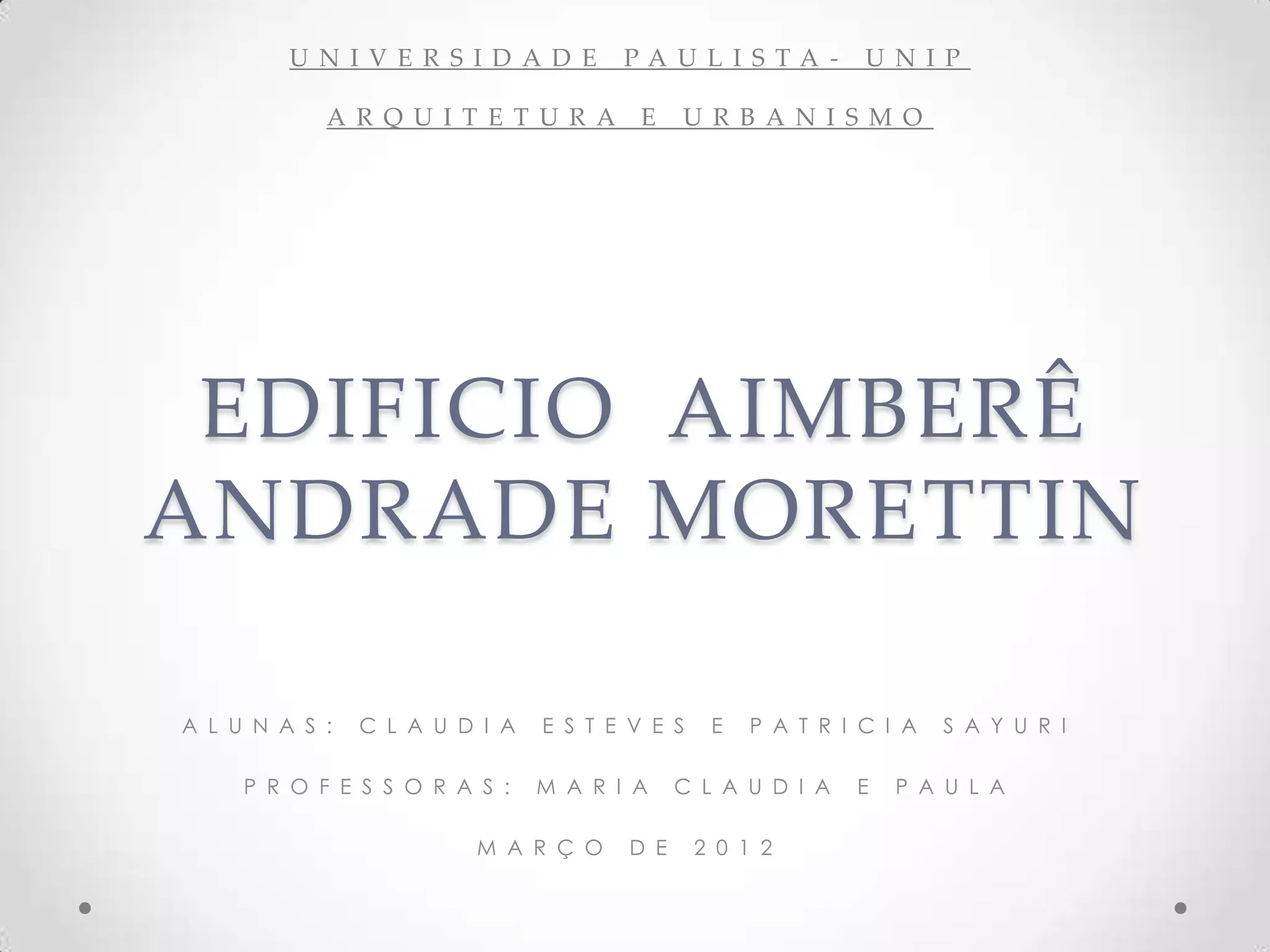

1. U N I V E R S I D A D E PA U L I S TA - U N I P
A R Q U I T E T U R A E U R B A N I S M O
EDIFICIO AIMBERÊ
ANDRADE MORETTIN
A L U N A S : C L A U D I A E S T E V E S E P A T R I C I A S A Y U R I
P R O F E S S O R A S : M A R I A C L A U D I A E P A U L A
M A R Ç O D E 2 0 1 2

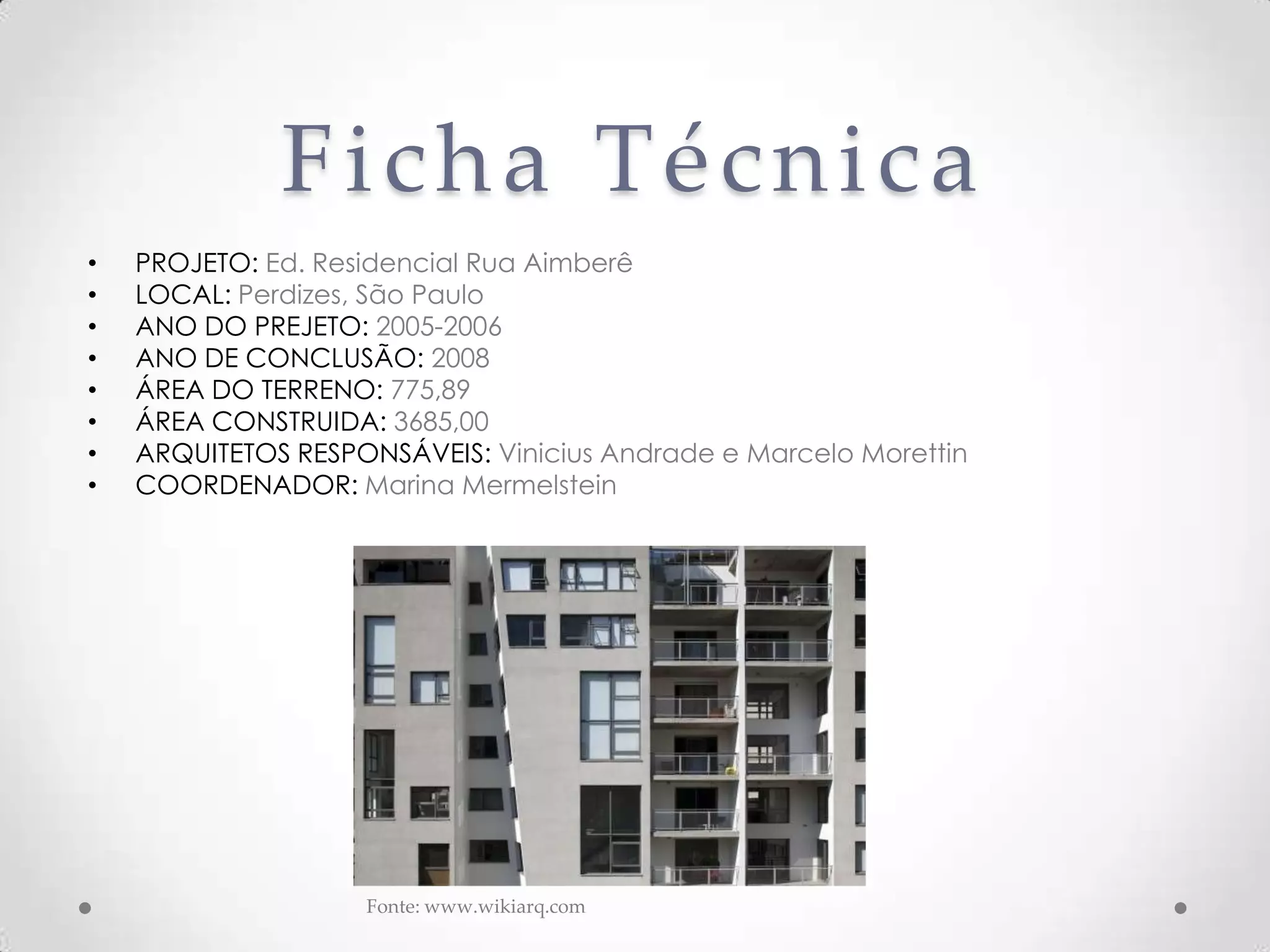

2. Ficha Técnica
• PROJETO: Ed. Residencial Rua Aimberê
• LOCAL: Perdizes, São Paulo
• ANO DO PREJETO: 2005-2006
• ANO DE CONCLUSÃO: 2008
• ÁREA DO TERRENO: 775,89
• ÁREA CONSTRUIDA: 3685,00
• ARQUITETOS RESPONSÁVEIS: Vinicius Andrade e Marcelo Morettin
• COORDENADOR: Marina Mermelstein
Fonte: www.wikiarq.com
3. Erguido na rua Aimberê, no
bairro de Sumaré, na zona
oeste de São Paulo, este
edifício de apenas nove
pavimentos, com amplo
recuo ajardinado junto à
rua, tem sua volumetria
inserida delicadamente na
quadra. O recuo funciona
como respiro, tanto para o
prédio quanto para a via
pública, e configura uma
entrada marcante, com
planos inclinados que
conformam o jardim e a
rampa que leva ao hall do
prédio, sobre o acesso da
garagem.
Fonte: www.wikiarq.com
4. Pa r t i d o
• Foi pensado como um edificio sem área comum,
ou atividades coletivas dentro do lote. Fato muito
comum no maioria dos predios residenciais da
cidade. Neste caso o espaço coletivo é a própria
cidade, suas praças, seus eventos.
5. Implantação
• Este prédio de
apartamentos está
localizado num bairro
central da cidade de
São Paulo, bem
servido de
equipamentos
urbanos, de
comércios e serviços.
É um edificio isolado
no lote, sem abertura
para espaços semi-
públicos.
Fonte: www.archdaily.com.br
6. O edifício é o resultado do encaixe
das doze unidades autônomas que o
compõe, cada uma com sua
morfologia específica – existem
apartamentos com pé-direito duplo,
apartamentos que se abrem para os
jardins do térreo e outros que usam a
cobertura como solário. Ainda assim,
trabalhamos bastante para que a
associação destas unidades de
características diferentes resultasse
numa volumetria geral interessante.
• Diagrama das unidades
• Fonte: www.archdaily.com.br
7. Térreo
Fonte: www.archdaily.com.br
ACESSO DE PEDESTRE
CASA DO ZELADOR
CASA 2
CASA 1 CIRCULAÇÃO VERTICAL
Neste piso do edifício temos duas unidades habitacionais com
acesso ao quintal privativo, sendo no térreo somente um dos
dois pavimento dos apartamentos.
8. 1 ˚ Pa v i m e n t o
Fonte: www.archdaily.com.br
CASA DO ZELADOR
CASA 2
CIRCULAÇÃO VERTICAL
CASA 1
No 1˚ pavimento encontramos o segundo pavimentos das
unidades implantadas no térreo.
9. 2 ˚ Pa v i m e n t o
Fonte: www.archdaily.com.br
CIRCULAÇÃO HORIZONTAL
LOFT 21
CIRCULAÇÃO VERTICAL
LOFT 22
Repare que neste pavimento temos duas unidades, uma
delas pé direito duplo na „area de convivio, como veremos
no próximo pavimento. E outra unidade simples.
10. 3 ˚ Pa v i m e n t o
Fonte: www.archdaily.com.br
LOFT 31 CIRCULAÇÃO HORIZONTAL
CIRCULAÇÃO VERTICAL
LOFT 32
LOFT 21
No terceiro pavimento temos acesso a mais duas unidades,
uma delas sendo o loft 31 com pé direito duplo, e o loft 32,
um duplex.
11. 4 ˚ Pa v i m e n t o
Fonte: www.archdaily.com.br
CIRCULAÇÃO HORIZONTAL
LOFT 31
CIRCULAÇÃO VERTICAL
LOFT 32
LOFT 41
Aqui podemos ver o segundo pavimento do loft 32 e mais
uma unidade simples com pé direito duplo.
12. 5 ˚ Pa v i m e n t o
Fonte: www.archdaily.com.br
LOFT 51 CIRCULAÇÃO HORIZONTAL
LOFT 52 CIRCULAÇÃO VERTICAL
LOFT 41
13. 6 ˚ Pa v i m e n t o
Fonte: www.archdaily.com.br
LOFT 51
CIRCULAÇÃO
LOFT 52 HORIZONTAL
CIRCULAÇÃO VERTICAL
LOFT 41
14. 7 ˚ Pa v i m e n t o
Fonte: www.archdaily.com.br
CIRCULAÇÃO
COBERTURA 71 HORIZONTAL
CIRCULAÇÃO VERTICAL
COBERTURA 72
LOFT 41
Do 7˚ pavimento até o último os pisos foram usados exclusivamente para
as duas unidades de cobertura do edificio.
15. 8 ˚ Pa v i m e n t o
Fonte: www.archdaily.com.br
COBERTURA 71
COBERTURA 72 CIRCULAÇÃO VERTICAL
16. 9 ˚ Pa v i m e n t o
Fonte: www.archdaily.com.br
COBERTURA 71
COBERTURA 72
No último pavimento chegamos à área de lazer das
coberturas, o último andar dos 3 que cada uma delas tem.
17. Área das unidades
UNIDADE TOTAL m²
CASA 2 188,25
CASA 1 200,00
LOFT 21 127,60
LOFT 22 125,92
LOFT 31 73,70
LOFT 32 129,80
LOFT 41 83,60
18. Área das unidades
UNIDADE TOTAL m²
LOFT 52 145,25
LOFT 51 100,70
LOFT 61 69,00
COBERTURA 71 289,40
COBERTURA 72 345,00
