O documento fornece instruções passo-a-passo para desenhar um gráfico de setores a partir de uma tabela de dados. Ele explica como traçar uma circunferência, medir ângulos com um transferidor, e marcar arcos representando as porcentagens de cada categoria para preencher o gráfico.

1. Desenhando um gráfico de
setores

2. Com a ajuda do compasso faça a circunferência. Marque o centro.

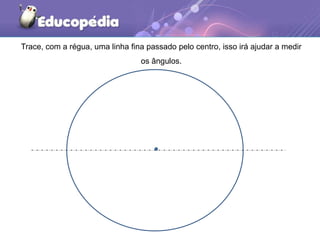

3. Trace, com a régua, uma linha fina passado pelo centro, isso irá ajudar a medir
os ângulos.

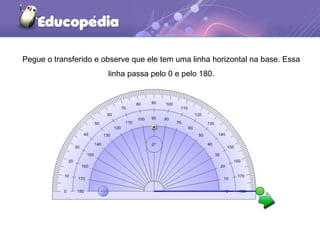

4. Pegue o transferido e observe que ele tem uma linha horizontal na base. Essa
linha passa pelo 0 e pelo 180.

5. Essa linha base do transferidor ficará sobre a linha que você desenhou. Com o
centro do transferidor sobre o centro da sua circunferência.

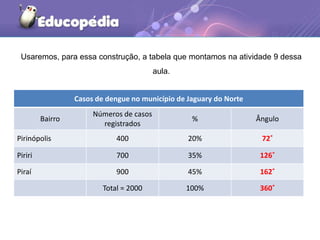

6. Usaremos, para essa construção, a tabela que montamos na atividade 9 dessa
aula.
Casos de dengue no município de Jaguary do Norte
Bairro
Números de casos
registrados
% Ângulo
Pirinópolis 400 20% 72˚
Piriri 700 35% 126˚
Piraí 900 45% 162˚
Total = 2000 100% 360˚

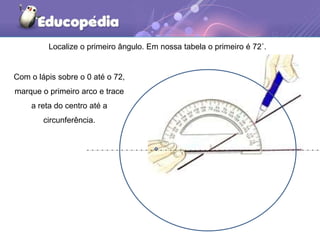

7. Localize o primeiro ângulo. Em nossa tabela o primeiro é 72˚.
Com o lápis sobre o 0 até o 72,
marque o primeiro arco e trace
a reta do centro até a
circunferência.

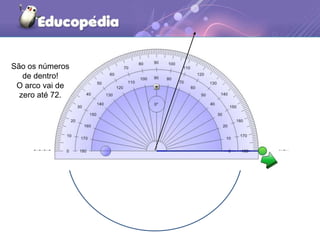

8. São os números
de dentro!
O arco vai de
zero até 72.

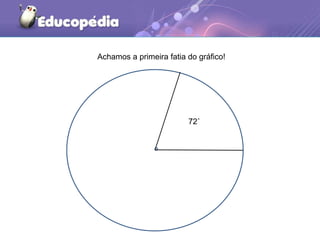

9. Achamos a primeira fatia do gráfico!
72˚

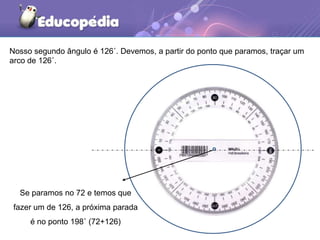

10. Se paramos no 72 e temos que
fazer um de 126, a próxima parada
é no ponto 198˚ (72+126)
Nosso segundo ângulo é 126˚. Devemos, a partir do ponto que paramos, traçar um
arco de 126˚.

11. Achamos a segunda fatia do gráfico!
72˚126˚
162˚
Como são apenas três fatias, a
última corresponde ao que
sobrou.
Agora é só preencher com
todos os detalhes. Não
esqueça de colorir!

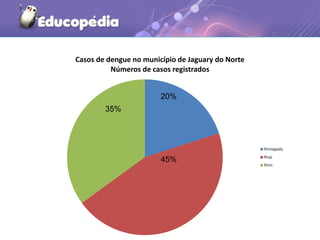

12. Casos de dengue no município de Jaguary do Norte
Números de casos registrados
Pirinópolis
Piraí
Piriri
35%
20%
45%
