O documento resume as principais características e funcionalidades do Citrix XenServer, incluindo sua história, arquitetura, recursos gratuitos e pagos, certificação e licenciamento. Demonstra como o XenServer pode maximizar o potencial de datacenters através de recursos como alta disponibilidade, balanceamento de carga, recuperação de desastres e conversão de máquinas físicas em virtuais.

1. Maximize o Potencial do seu Datacenter com
Citrix XenServer
Lorscheider Santiago – CCA – Citrix Certified Administrator
www.centralcloud.info - @lsantiagos
www.mmdumar.com

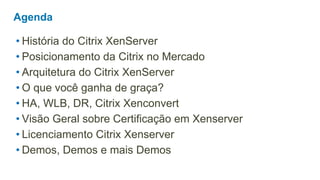

2. Agenda
• História do Citrix XenServer
• Posicionamento da Citrix no Mercado
• Arquitetura do Citrix XenServer
• O que você ganha de graça?
• HA, WLB, DR, Citrix Xenconvert
• Visão Geral sobre Certificação em Xenserver
• Licenciamento Citrix Xenserver
• Demos, Demos e mais Demos

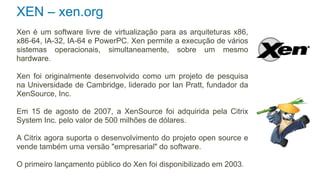

3. XEN – xen.org
Xen é um software livre de virtualização para as arquiteturas x86,
x86-64, IA-32, IA-64 e PowerPC. Xen permite a execução de vários
sistemas operacionais, simultaneamente, sobre um mesmo
hardware.
Xen foi originalmente desenvolvido como um projeto de pesquisa
na Universidade de Cambridge, liderado por Ian Pratt, fundador da
XenSource, Inc.
Em 15 de agosto de 2007, a XenSource foi adquirida pela Citrix
System Inc. pelo valor de 500 milhões de dólares.
A Citrix agora suporta o desenvolvimento do projeto open source e
vende também uma versão "empresarial" do software.
O primeiro lançamento público do Xen foi disponibilizado em 2003.

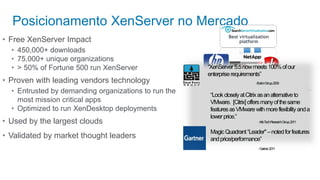

4. Posicionamento XenServer no Mercado
Best virtualization
• Free XenServer Impact platform
• 450,000+ downloads
• 75,000+ unique organizations
• > 50% of Fortune 500 run XenServer “XenServer 5.5 now meets 100% of our
enterprise requirements”
• Proven with leading vendors technology -BurtonGroup,2009
• Entrusted by demanding organizations to run the “Look closely at Citrix as an alternative to
most mission critical apps VMware. [Citrix] offers many of the same
• Optimized to run XenDesktop deployments features as VMware with more flexibility and a
lower price.”
• Used by the largest clouds -Info-TechResearchGroup,2011
Magic Quadrant “Leader" – noted for features
• Validated by market thought leaders and price/performance”
-Gartner,2011

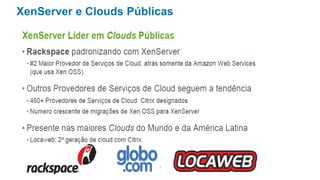

5. XenServer e Clouds Públicas

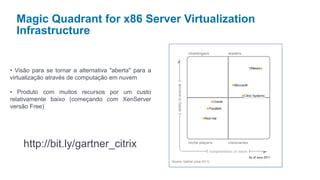

6. Magic Quadrant for x86 Server Virtualization
Infrastructure
• Visão para se tornar a alternativa "aberta" para a
virtualização através de computação em nuvem
• Produto com muitos recursos por um custo
relativamente baixo (começando com XenServer
versão Free)
http://bit.ly/gartner_citrix

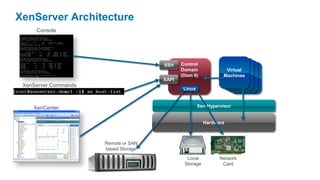

7. XenServer Architecture
Console
SSH Control
Domain Virtual
(Dom 0) Machines
XAPI
XenServer Commands
Linux
XenCenter Xen Hypervisor
Hardware
Remote or SAN
based Storage
Local Network
Storage Card

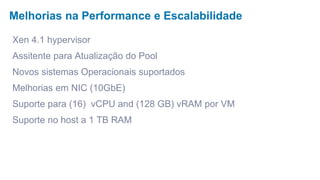

8. Melhorias na Performance e Escalabilidade
Xen 4.1 hypervisor
Assitente para Atualização do Pool
Novos sistemas Operacionais suportados
Melhorias em NIC (10GbE)
Suporte para (16) vCPU and (128 GB) vRAM por VM
Suporte no host a 1 TB RAM

9. O que é de Graça no XenServer ?
XenServer 6

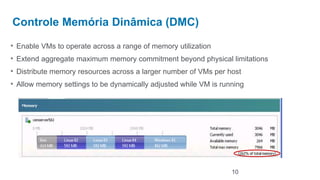

10. Controle Memória Dinâmica (DMC)
• Enable VMs to operate across a range of memory utilization
• Extend aggregate maximum memory commitment beyond physical limitations
• Distribute memory resources across a larger number of VMs per host
• Allow memory settings to be dynamically adjusted while VM is running
10

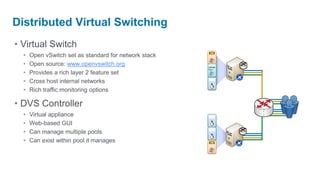

11. Distributed Virtual Switching
• Virtual Switch
•
VM
Open vSwitch set as standard for network stack
• Open source: www.openvswitch.org
• Provides a rich layer 2 feature set
• Cross host internal networks VM
• Rich traffic monitoring options
• DVS Controller
• Virtual appliance VM
• Web-based GUI
• Can manage multiple pools VM
• Can exist within pool it manages VM

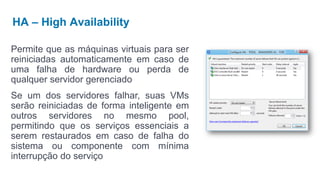

12. HA – High Availability
Permite que as máquinas virtuais para ser
reiniciadas automaticamente em caso de
uma falha de hardware ou perda de
qualquer servidor gerenciado
Se um dos servidores falhar, suas VMs
serão reiniciadas de forma inteligente em
outros servidores no mesmo pool,
permitindo que os serviços essenciais a
serem restaurados em caso de falha do
sistema ou componente com mínima
interrupção do serviço

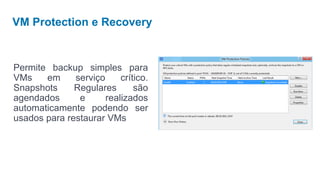

13. VM Protection e Recovery
Permite backup simples para
VMs em serviço crítico.
Snapshots Regulares são
agendados e realizados
automaticamente podendo ser
usados para restaurar VMs

14. Dynamic Workload Balancing and Power Management
Automated guest start-up and
management based on defined policy
Guests automatically migrate from one
host to another based on resource
usage
Power-on/off hosts as needed
Report on utilization of pool resources –
by VM, by host, etc.
14

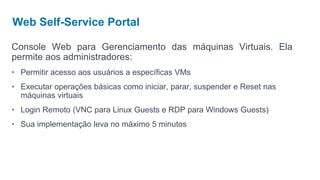

15. Web Self-Service Portal
Console Web para Gerenciamento das máquinas Virtuais. Ela
permite aos administradores:
• Permitir acesso aos usuários a específicas VMs
• Executar operações básicas como iniciar, parar, suspender e Reset nas
máquinas virtuais
• Login Remoto (VNC para Linux Guests e RDP para Windows Guests)
• Sua implementação leva no máximo 5 minutos

16. Integrated Site Recovery
Transformation of Site Recovery feature
• Independent of StorageLink
• Works with iSCSI and FC SRs
• Doesn’t require any management
VMs
• Completely integrated into
XenServer

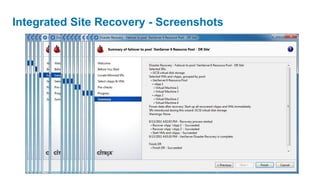

17. Integrated Site Recovery - Screenshots
17

18. Benefícios do GPU-pass thru
GPU pass-thru suportado para VM
Para aplicações que executam instruções GPU (CAD)

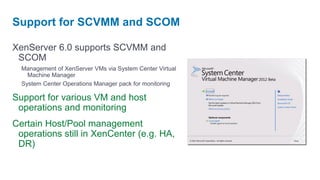

19. Support for SCVMM and SCOM
XenServer 6.0 supports SCVMM and
SCOM
Management of XenServer VMs via System Center Virtual
Machine Manager
System Center Operations Manager pack for monitoring
Support for various VM and host
operations and monitoring
Certain Host/Pool management
operations still in XenCenter (e.g. HA,
DR)

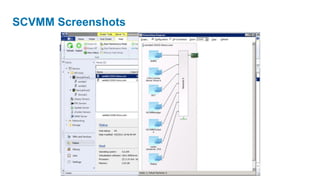

20. SCVMM Screenshots
20

21. Import & Export Improvements – VM Disk
Fully supported import of
non-XS VM disks
Dynamic VHD
Stream Optimized VMDK
21

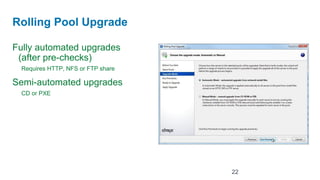

22. Rolling Pool Upgrade
Fully automated upgrades
(after pre-checks)
Requires HTTP, NFS or FTP share
Semi-automated upgrades
CD or PXE
22

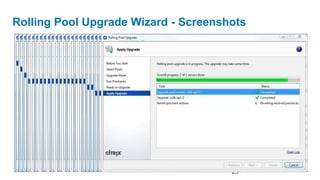

23. Rolling Pool Upgrade Wizard - Screenshots
23

24. Citrix XenConvert
Ferramenta para Conversão
Physical-to-virtual (P2V) para
sistema operacional Windows,
aplicativos e dados de uma
máquina física para uma
máquina virtual no XenServer

25. Demo - Visão Geral Citrix Xenserver

26. Seja um CCA – Citrix XenServer Administrator
Exame 1Y0-A26 - Citrix XenServer 6 Administration
• O Exame 1Y0-A26 certifica que os candidatos aprovados têm o
conhecimento e as habilidades necessárias para instalar, configurar e
administrar um Citrix XenServer 6 aplicação que utiliza Provisioning
Services 5.6, em um ambiente corporativo.
• A nota mínima para aprovação neste exame é de 60%
• São 69 questões em Língua Inglesa
• Este exame é administrado através de Pearson VUE
Guia com todos os detalhes - http://bit.ly/Citrix_CCA_1Y0A26_PrepGuide

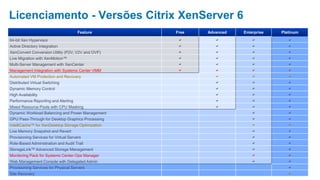

27. Licenciamento - Versões Citrix XenServer 6
Feature Free Advanced Enterprise Platinum
64-bit Xen Hypervisor a a a a
Active Directory Integration a a a a
XenConvert Conversion Utility (P2V, V2V and OVF) a a a a
Live Migration with XenMotion™ a a a a
Multi-Server Management with XenCenter a a a a
Management Integration with Systems Center VMM a a a a
Automated VM Protection and Recovery a a a
Distributed Virtual Switching a a a
Dynamic Memory Control a a a
High Availability a a a
Performance Reporting and Alerting a a a
Mixed Resource Pools with CPU Masking a a a
Dynamic Workload Balancing and Power Management a a
GPU Pass-Through for Desktop Graphics Processing a a
IntelliCache™ for XenDesktop Storage Optimization a a
Live Memory Snapshot and Revert a a
Provisioning Services for Virtual Servers a a
Role-Based Administration and Audit Trail a a
StorageLink™ Advanced Storage Management a a
Monitoring Pack for Systems Center Ops Manager a a
Web Management Console with Delegated Admin a a
Provisioning Services for Physical Servers a
Site Recovery a

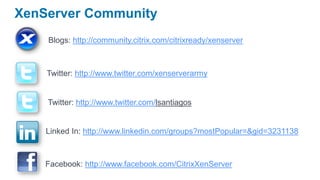

28. XenServer Community
Blogs: http://community.citrix.com/citrixready/xenserver
Twitter: http://www.twitter.com/xenserverarmy
Twitter: http://www.twitter.com/lsantiagos
Linked In: http://www.linkedin.com/groups?mostPopular=&gid=3231138
Facebook: http://www.facebook.com/CitrixXenServer

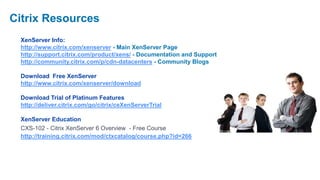

29. Citrix Resources
XenServer Info:
http://www.citrix.com/xenserver - Main XenServer Page
http://support.citrix.com/product/xens/ - Documentation and Support
http://community.citrix.com/p/cdn-datacenters - Community Blogs
Download Free XenServer
http://www.citrix.com/xenserver/download
Download Trial of Platinum Features
http://deliver.citrix.com/go/citrix/ceXenServerTrial
XenServer Education
CXS-102 - Citrix XenServer 6 Overview - Free Course
http://training.citrix.com/mod/ctxcatalog/course.php?id=266

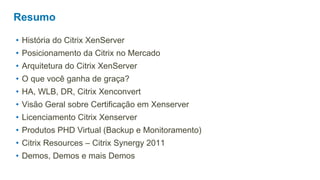

30. Resumo
• História do Citrix XenServer
• Posicionamento da Citrix no Mercado
• Arquitetura do Citrix XenServer
• O que você ganha de graça?
• HA, WLB, DR, Citrix Xenconvert
• Visão Geral sobre Certificação em Xenserver
• Licenciamento Citrix Xenserver
• Produtos PHD Virtual (Backup e Monitoramento)
• Citrix Resources – Citrix Synergy 2011
• Demos, Demos e mais Demos

32. Lorscheider Santiago
CCA – Citrix Certified Administrator
www.centralcloud.info - @lsantiagos
www.mmdumar.com
