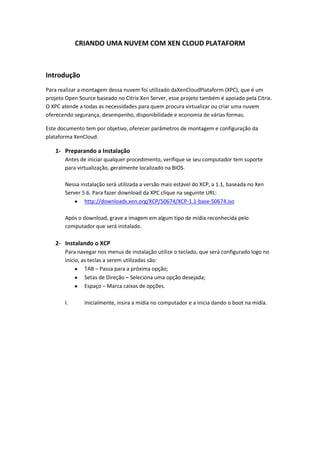

2. CRIANDO UMA NUVEM COM XEN CLOUD PLATAFORM
Introdução
Para realizar a montagem dessa nuvem foi utilizado daXenCloudPlataform (XPC), que é um
projeto Open Source baseado no Citrix Xen Server, esse projeto também é apoiado pela Citrix.
O XPC atende a todas as necessidades para quem procura virtualizar ou criar uma nuvem
oferecendo segurança, desempenho, disponibilidade e economia de várias formas.
Este documento tem por objetivo, oferecer parâmetros de montagem e configuração da
plataforma XenCloud.
1- Preparando a Instalação
Antes de iniciar qualquer procedimento, verifique se seu computador tem suporte
para virtualização, geralmente localizado na BIOS.
Nessa instalação será utilizada a versão mais estável do XCP, a 1.1, baseada no Xen
Server 5.6. Para fazer download da XPC clique na seguinte URL:
http://downloads.xen.org/XCP/50674/XCP-1.1-base-50674.iso
Após o download, grave a imagem em algum tipo de mídia reconhecida pelo
computador que será instalado.
2- Instalando o XCP
Para navegar nos menus de instalação utilize o teclado, que será configurado logo no
início, as teclas a serem utilizadas são:
TAB – Passa para a próxima opção;
Setas de Direção – Seleciona uma opção desejada;
Espaço – Marca caixas de opções.
I. Inicialmente, insira a mídia no computador e a inicia dando o boot na mídia.

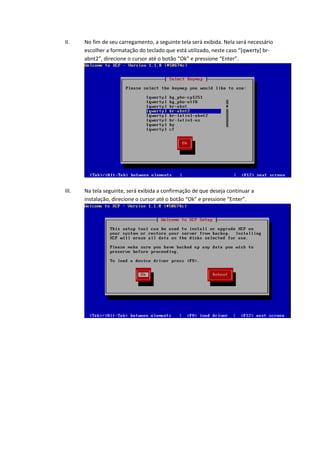

3. II. No fim de seu carregamento, a seguinte tela será exibida. Nela será necessário
escolher a formatação do teclado que está utilizado, neste caso “*qwerty+ br-
abnt2”, direcione o cursor até o botão “Ok” e pressione “Enter”.
III. Na tela seguinte, será exibida a confirmação de que deseja continuar a
instalação, direcione o cursor até o botão “Ok” e pressione “Enter”.

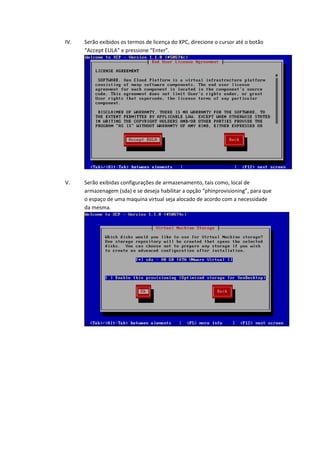

4. IV. Serão exibidos os termos de licença do XPC, direcione o cursor até o botão
“Accept EULA” e pressione “Enter”.
V. Serão exibidas configurações de armazenamento, tais como, local de
armazenagem (sda) e se deseja habilitar a opção “phinprovisioning”, para que
o espaço de uma maquina virtual seja alocado de acordo com a necessidade
da mesma.

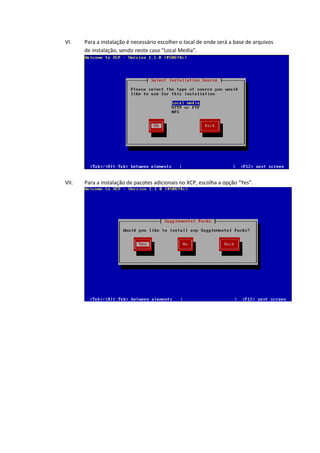

5. VI. Para a instalação é necessário escolher o local de onde será a base de arquivos
de instalação, sendo neste caso “Local Media”.
VII. Para a instalação de pacotes adicionais no XCP, escolha a opção “Yes”.

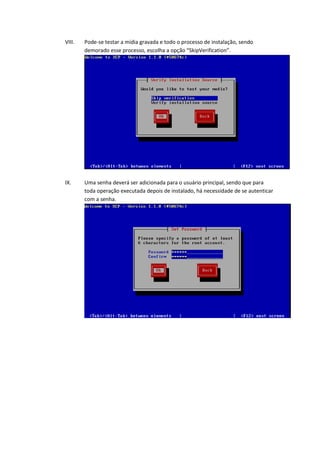

6. VIII. Pode-se testar a mídia gravada e todo o processo de instalação, sendo
demorado esse processo, escolha a opção “SkipVerification”.
IX. Uma senha deverá ser adicionada para o usuário principal, sendo que para
toda operação executada depois de instalado, há necessidade de se autenticar
com a senha.

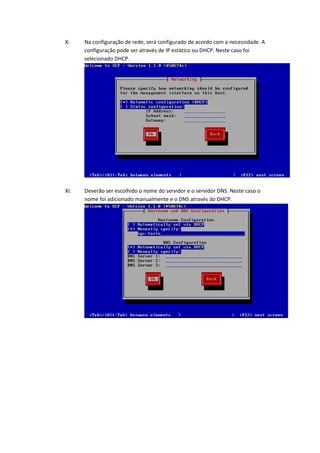

7. X. Na configuração de rede, será configurado de acordo com a necessidade. A
configuração pode ser através de IP estático ou DHCP. Neste caso foi
selecionado DHCP.
XI. Deverão ser escolhido o nome do servidor e o servidor DNS. Neste caso o
nome foi adicionado manualmente e o DNS através do DHCP.

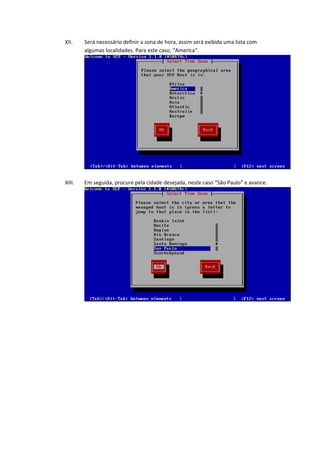

8. XII. Será necessário definir a zona de hora, assim será exibida uma lista com
algumas localidades. Para este caso, “America”.
XIII. Em seguida, procure pela cidade desejada, neste caso “São Paulo” e avance.

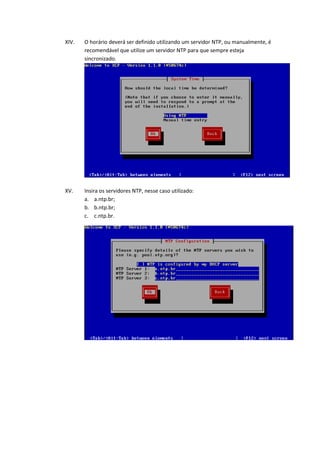

9. XIV. O horário deverá ser definido utilizando um servidor NTP, ou manualmente, é
recomendável que utilize um servidor NTP para que sempre esteja
sincronizado.
XV. Insira os servidores NTP, nesse caso utilizado:
a. a.ntp.br;
b. b.ntp.br;
c. c.ntp.br.

10. XVI. O processo de instalação será iniciado após essa tela, para isso selecione
“Install XCP”.
XVII. Após completar o primeiro estágio, será pedido para inserir uma nova mídia
para instalação de alguns serviços não contido na mídia padrão, seleciona
“Skip” e pressione “Enter”, já que estamos trabalhando somente com a mídia
padrão.

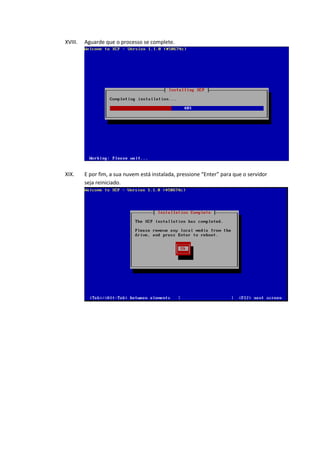

11. XVIII. Aguarde que o processo se complete.
XIX. E por fim, a sua nuvem está instalada, pressione “Enter” para que o servidor
seja reiniciado.

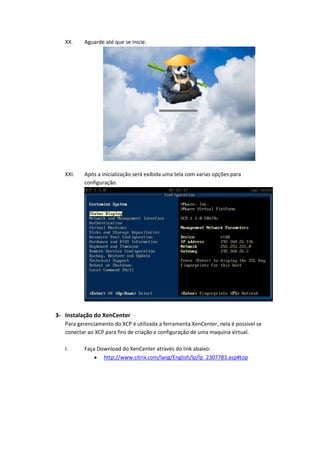

12. XX. Aguarde até que se inicie.
XXI. Após a inicialização será exibida uma tela com varias opções para
configuração.
3- Instalação do XenCenter
Para gerenciamento do XCP é utilizada a ferramenta XenCenter, nela é possível se
conectar ao XCP para fins de criação e configuração de uma maquina virtual.
I. Faça Download do XenCenter através do link abaixo:
http://www.citrix.com/lang/English/lp/lp_2307783.asp#top

13. II. Será feita a instalação padrão do XenCenter, apenas cliente em “next” em
todas as telas.
III. Na ultima tela clique em “finish” para completar a instalação.

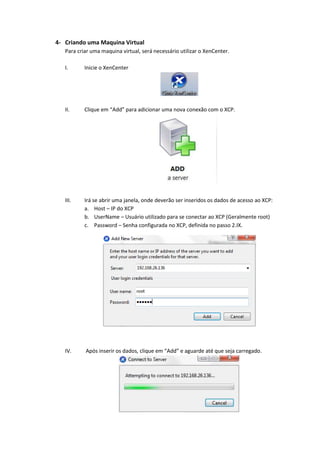

14. 4- Criando uma Maquina Virtual
Para criar uma maquina virtual, será necessário utilizar o XenCenter.
I. Inicie o XenCenter
II. Clique em “Add” para adicionar uma nova conexão com o XCP.
III. Irá se abrir uma janela, onde deverão ser inseridos os dados de acesso ao XCP:
a. Host – IP do XCP
b. UserName – Usuário utilizado para se conectar ao XCP (Geralmente root)
c. Password – Senha configurada no XCP, definida no passo 2.IX.
IV. Após inserir os dados, clique em “Add” e aguarde até que seja carregado.

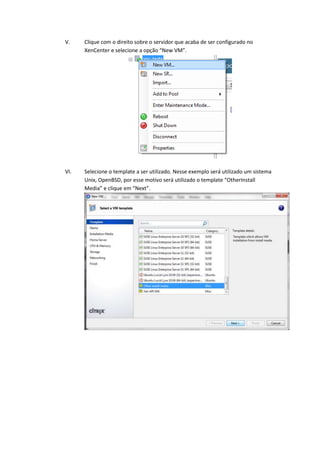

15. V. Clique com o direito sobre o servidor que acaba de ser configurado no
XenCenter e selecione a opção “New VM”.
VI. Selecione o template a ser utilizado. Nesse exemplo será utilizado um sistema
Unix, OpenBSD, por esse motivo será utilizado o template “OtherInstall
Media” e clique em “Next”.

16. VII. Escolha um nome para a maquina virtual, e clique em “Next”.
VIII. Para instalar um SO, será necessário utilizar uma imagem virtual ISO, para isso
deve ser configurado um repositório na rede, clique em “New ISO Library”.
IV. Selecione a opção “Windows File Sharing”, para que utilize o sistema de rede
do Windows, e clique em “Next”.
V. Escolha um nome para o repositório, e clique em “Next”.

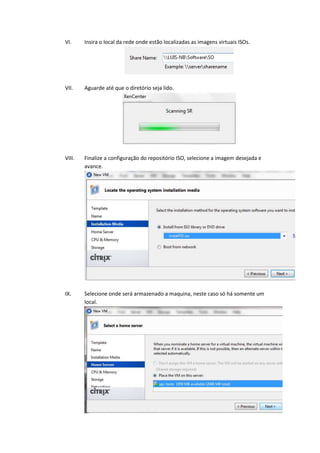

17. VI. Insira o local da rede onde estão localizadas as imagens virtuais ISOs.
VII. Aguarde até que o diretório seja lido.
VIII. Finalize a configuração do repositório ISO, selecione a imagem desejada e
avance.
IX. Selecione onde será armazenado a maquina, neste caso só há somente um
local.

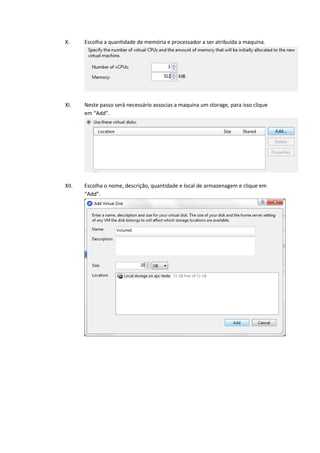

18. X. Escolha a quantidade de memória e processador a ser atribuída a maquina.
XI. Neste passo será necessário associas a maquina um storage, para isso clique
em “Add”.
XII. Escolha o nome, descrição, quantidade e local de armazenagem e clique em
“Add”.

19. XIII. Selecione o disco recém-criado e avance.
XIV. Selecione a interface de rede a ser utilizada e avance.
XV. Finalize a configuração da maquina.

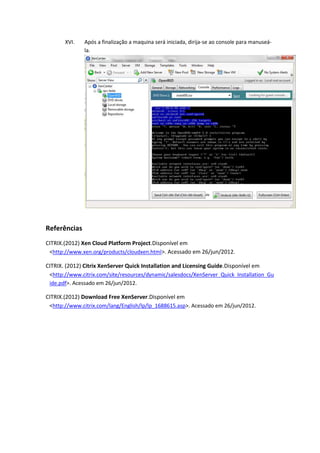

20. XVI. Após a finalização a maquina será iniciada, dirija-se ao console para manuseá-
la.
