Este documento apresenta um resumo sobre Windows Server Failover Clustering. Apresenta termos e definições importantes como WSFC, nó, recurso e grupo de recursos. Explica como o WSFC distribui metadados entre os nós e gerencia recursos para prover alta disponibilidade de aplicações. Também descreve os modos de quorum e recomendações para configuração de votos no WSFC.

1. Windows Server Failover Clustering
Fundamentals
Edvaldo Castro
edvaldo.castro@outlook.com
http://edvaldocastro.com
http://facebook.com/edvaldocastro
@edvaldocastro02

2. Patrocinadores

3. Organização e apoio

4. Agradecimento especial

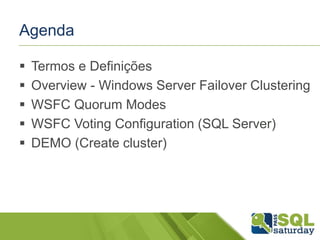

5. Agenda





Termos e Definições
Overview - Windows Server Failover Clustering
WSFC Quorum Modes
WSFC Voting Configuration (SQL Server)
DEMO (Create cluster)

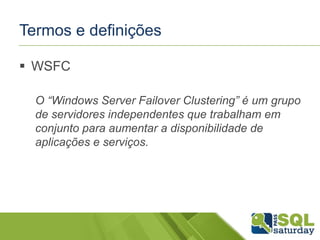

6. Termos e definições
 WSFC
O “Windows Server Failover Clustering” é um grupo
de servidores independentes que trabalham em
conjunto para aumentar a disponibilidade de
aplicações e serviços.

7. Termos e definições
 WSFC
O “Windows Server Failover Clustering” é um grupo
de servidores independentes que trabalham em
conjunto para aumentar a disponibilidade de
aplicações e serviços.

8. Termos e definições
 Failover cluster instance
Uma instância de um serviço ou aplicação com
recursos de “IP address”, “network name” e outros
recursos (Disco, MSDTC, etc) que são utilizados
para rodar uma ou mais aplicações e serviços.
Suporta falhas que podem ser imperceptíveis para
o usuários que acessam esta instância.

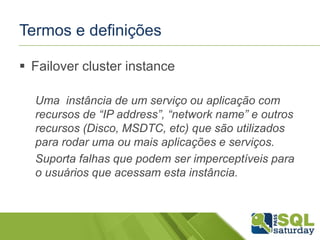

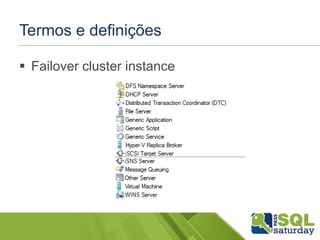

9. Termos e definições
 Failover cluster instance
Uma instância de um serviço ou aplicação com
recursos de “IP address”, “network name” e outros
recursos (Disco, MSDTC, etc) que são utilizados
para rodar uma ou mais aplicações e serviços.
Suporta falhas que podem ser imperceptíveis para
o usuários que acessam esta instância.

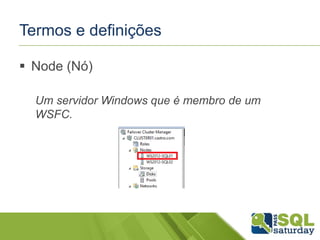

10. Termos e definições
 Node (Nó)
Um servidor Windows que é membro de um
WSFC.

11. Termos e definições
 Cluster Resource
Uma entidade física (disco) ou lógica (ip, network
name) que pertence à uma “Role” e pode ser
movida entre os nós.
- Network Name
- IP Address
- Disk
- MSDTC

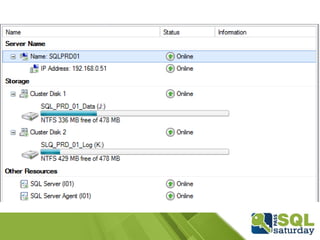

12. Termos e definições
 Cluster Resource
Uma entidade física (disco) ou lógica (ip, network
name) que pertence à uma “Role” e pode ser
movida entre os nós.
- Network Name
- IP Address
- Disk
- MSDTC

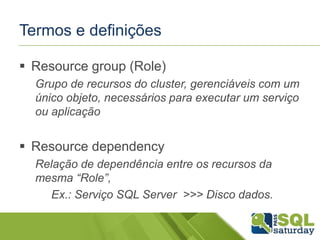

13. Termos e definições
 Resource group (Role)
Grupo de recursos do cluster, gerenciáveis com um
único objeto, necessários para executar um serviço
ou aplicação
 Resource dependency
Relação de dependência entre os recursos da
mesma “Role”,
Ex.: Serviço SQL Server >>> Disco dados.

14. Termos e definições
 Preferred owner
O nó de preferência onde a “role” vai estar
preferencialmente.
 Possible owner
Relação de todos os nós do cluster onde há
possibilidade de failover de determinada “role”, o
failover pode acontecer para quaisquer possible
owners.

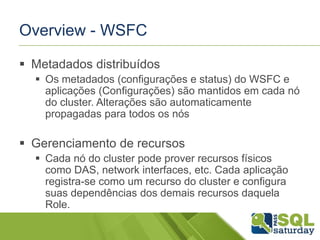

15. Overview - WSFC
 Metadados distribuídos
 Os metadados (configurações e status) do WSFC e
aplicações (Configurações) são mantidos em cada nó
do cluster. Alterações são automaticamente
propagadas para todos os nós
 Gerenciamento de recursos
 Cada nó do cluster pode prover recursos físicos
como DAS, network interfaces, etc. Cada aplicação
registra-se como um recurso do cluster e configura
suas dependências dos demais recursos daquela
Role.

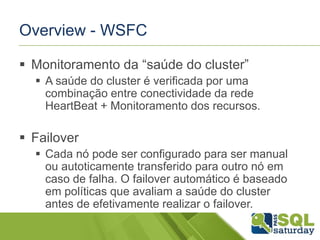

16. Overview - WSFC
 Monitoramento da “saúde do cluster”
 A saúde do cluster é verificada por uma
combinação entre conectividade da rede
HeartBeat + Monitoramento dos recursos.
 Failover
 Cada nó pode ser configurado para ser manual
ou autoticamente transferido para outro nó em
caso de falha. O failover automático é baseado
em políticas que avaliam a saúde do cluster
antes de efetivamente realizar o failover.

17. Overview - WSFC
 Monitoramento da “saúde do cluster”
 A saúde do cluster é verificada por uma
combinação entre conectividade da rede
HeartBeat + Monitoramento dos recursos.
 Failover
 Cada nó pode ser configurado para ser manual
ou autoticamente transferido para outro nó em
caso de falha. O failover automático é baseado
em políticas que avaliam a saúde do cluster
antes de efetivamente realizar o failover.

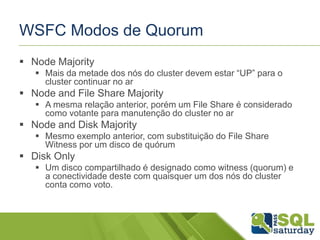

18. WSFC Modos de Quorum
 Node Majority
 Mais da metade dos nós do cluster devem estar “UP” para o
cluster continuar no ar
 Node and File Share Majority
 A mesma relação anterior, porém um File Share é considerado
como votante para manutenção do cluster no ar
 Node and Disk Majority
 Mesmo exemplo anterior, com substituição do File Share
Witness por um disco de quórum
 Disk Only
 Um disco compartilhado é designado como witness (quorum) e
a conectividade deste com quaisquer um dos nós do cluster
conta como voto.

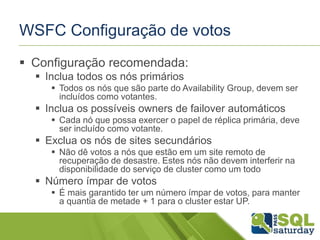

19. WSFC Configuração de votos
 Configuração recomendada:
 Inclua todos os nós primários
 Todos os nós que são parte do Availability Group, devem ser
incluídos como votantes.
 Inclua os possíveis owners de failover automáticos
 Cada nó que possa exercer o papel de réplica primária, deve
ser incluído como votante.
 Exclua os nós de sites secundários
 Não dê votos a nós que estão em um site remoto de
recuperação de desastre. Estes nós não devem interferir na
disponibilidade do serviço de cluster como um todo
 Número ímpar de votos
 É mais garantido ter um número ímpar de votos, para manter
a quantia de metade + 1 para o cluster estar UP.

21. Questions?

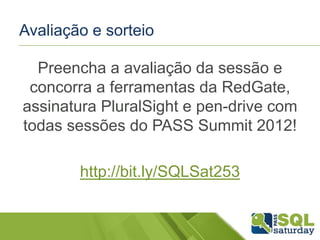

22. Avaliação e sorteio
Preencha a avaliação da sessão e
concorra a ferramentas da RedGate,
assinatura PluralSight e pen-drive com
todas sessões do PASS Summit 2012!
http://bit.ly/SQLSat253
