O documento descreve geradores e receptores elétricos, detalhando suas funções e a transformação de energia. Apresenta as equações que regem o comportamento de geradores e receptores, bem como as leis de Kirchhoff e a lei de Ohm. Essas informações são fundamentais para entender circuitos elétricos e suas interações.

2. GERADOR ELÉTRICO
Dispositivo que transforma uma certa
forma de energia em energia elétrica.

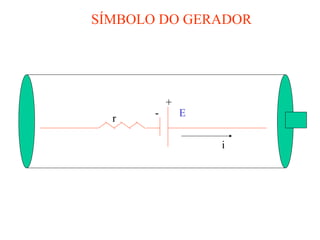

3. SÍMBOLO DO GERADOR
E
i
+
-
r

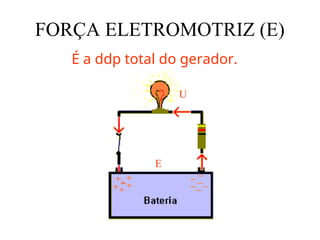

4. FORÇA ELETROMOTRIZ (E)
É a ddp total do gerador.
E
U

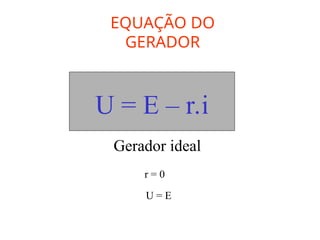

5. EQUAÇÃO DO
GERADOR
U = E – r.i
Gerador ideal
r = 0
U = E

6. GRÁFICO DO GERADOR
U
i
E
icc

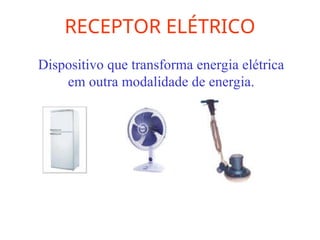

7. RECEPTOR ELÉTRICO
Dispositivo que transforma energia elétrica
em outra modalidade de energia.

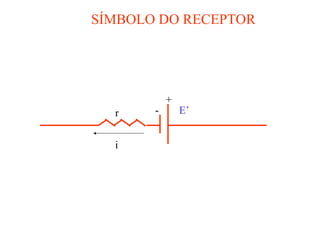

8. SÍMBOLO DO RECEPTOR
E’
i
+
-
r

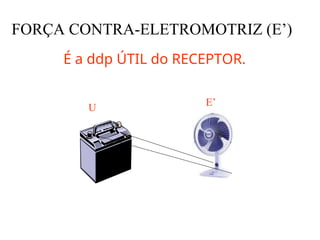

9. FORÇA CONTRA-ELETROMOTRIZ (E’)
É a ddp ÚTIL do RECEPTOR.
U E’

10. EQUAÇÃO DO
RECEPTOR
U = E’ + r.i

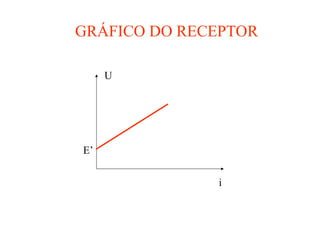

11. GRÁFICO DO RECEPTOR
U
i
E’

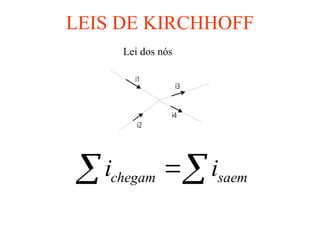

12. LEIS DE KIRCHHOFF
Lei dos nós
 
 saem
chegam i
i
i2
i1
i3
i4

13.  

 0
)
( resistores
receptores
geradores U
U
U
E1 E2
E3
E4
R1
R2
R3
i

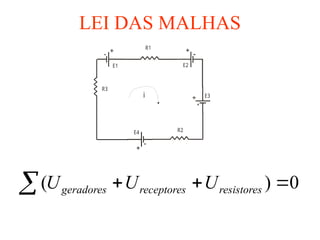

LEI DAS MALHAS

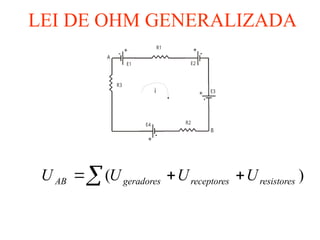

14. LEI DE OHM GENERALIZADA
E1 E2
E3
E4
R1
R2
R3
i
A
B
 

 )
( resistores
receptores
geradores
AB U
U
U
U
