03
ÍNDICE
SOLDÁVEL E ROSCÁVEL
Características da Linha Soldável
Instruções de Instalação
Itens da Linha

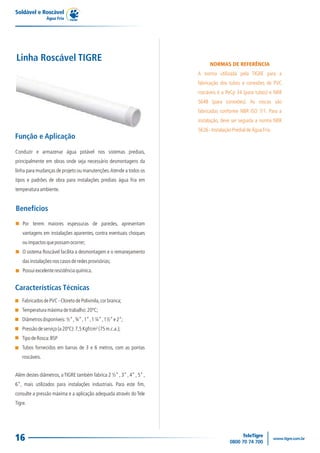

Características da Linha Roscável
Itens da Linha
Instruções Gerais

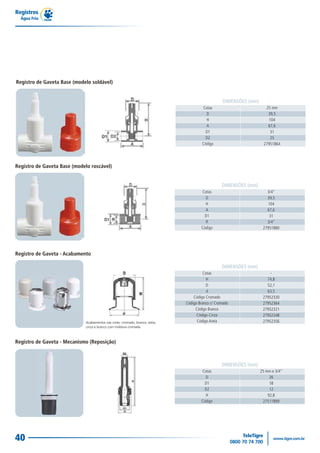

REGISTROS
Características da Linha
Itens da Linha
VÁLVULAS
Itens da Linha

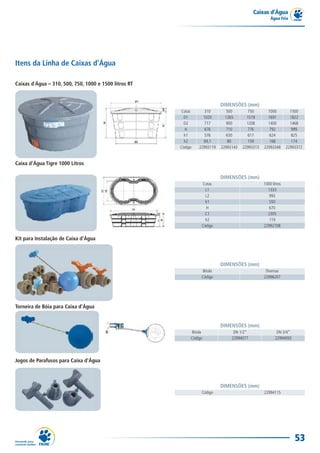

CAIXAS D´ÁGUA
Itens da Linha
Instruções Gerais

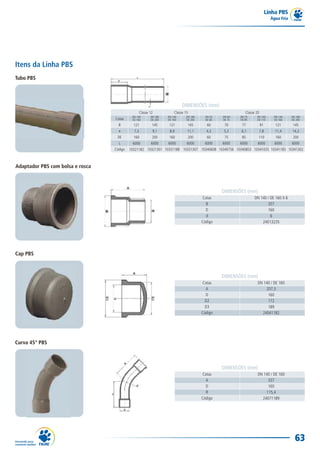

PBS
Itens da Linha
Instruções Gerais
05
06
07
08
16
17
18
24
33
34
34
39
45
46
47
50
51
52
53
54
59
60
60
63
64

04

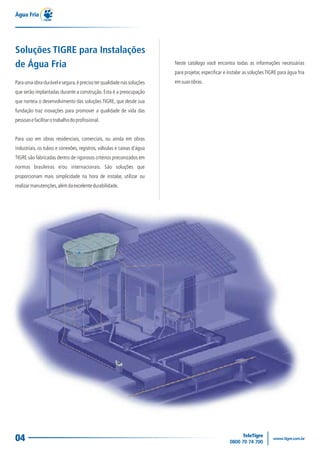

Para uma obra durável e segura,é preciso ter qualidade nas soluções
que serão implantadas durante a construção. Esta é a preocupação
que norteia o desenvolvimento das soluções TIGRE, que desde sua
fundação traz inovações para promover a qualidade de vida das
pessoasefacilitarotrabalhodoprofissional.
Para uso em obras residenciais, comerciais, ou ainda em obras
industriais, os tubos e conexões, registros, válvulas e caixas d'água
TIGRE são fabricadas dentro de rigorosos critérios preconizados em
normas brasileiras e/ou internacionais. São soluções que
proporcionam mais simplicidade na hora de instalar, utilizar ou
realizarmanutenções,alémdaexcelentedurabilidade.
Água Fria
Soluções TIGRE para Instalações
de Água Fria Neste catálogo você encontra todas as informações necessárias
para projetar, especificar e instalar as soluçõesTIGRE para água fria
emsuasobras.

06

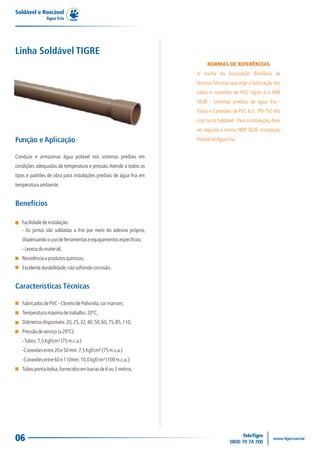

Conduzir e armazenar água potável nos sistemas prediais em
condições adequadas de temperatura e pressão.Atende a todos os
tipos e padrões de obra para instalações prediais de água fria em
temperaturaambiente.
NORMAS DE REFERÊNCIAS
A norma da Associação Brasileira de
Normas Técnicas que rege a fabricação dos
tubos e conexões de PVC rígido é a NBR
5648 - Sistemas prediais de água fria -
Tubos e Conexões de PVC 6,3 , PN 750 kPa
com Junta Soldável. Para a instalação,deve
ser seguida a norma NBR 5626- Instalação
PredialdeÁguaFria.
Características Técnicas
FabricadosdePVC-CloretodePolivinila,cormarrom;
Temperaturamáximadetrabalho:20ºC;
Diâmetrosdisponíveis:20,25,32,40,50,60,75,85,110;
Pressãodeserviço(a20ºC):
-Tubos:7,5Kgf/cm²(75m.c.a.)
-Conexõesentre20e50mm:7,5Kgf/cm²(75m.c.a.)
-Conexõesentre60e110mm:10,0kgf/cm²(100m.c.a.);
Tubosponta-bolsa,fornecidosembarrasde6ou3metros.
Linha Soldável TIGRE
Função e Aplicação
Facilidadedeinstalação:
- As juntas são soldadas a frio por meio do adesivo próprio,
dispensandoousodeferramentaseequipamentosespecíficos;
-Levezadomaterial;
Resistênciaaprodutosquímicos;
Excelentedurabilidade,nãosofrendocorrosão.
Benefícios
Soldável e Roscável
Água Fria

07

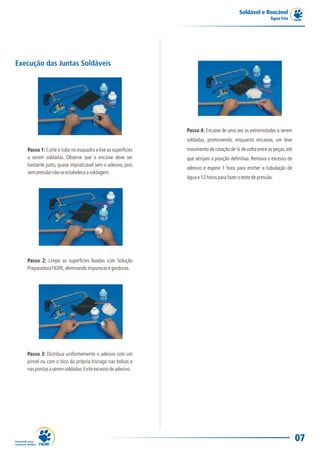

Execução das Juntas Soldáveis
Passo 2: Limpe as superfícies lixadas com Solução
PreparadoraTIGRE,eliminandoimpurezasegorduras.
Passo 3: Distribua uniformemente o adesivo com um
pincel ou com o bico da própria bisnaga nas bolsas e
naspontasaseremsoldadas.Eviteexcessodeadesivo.
Passo 1: Corte o tubo no esquadro e lixe as superfícies
a serem soldadas. Observe que o encaixe deve ser
bastante justo, quase impraticável sem o adesivo, pois
sempressãonãoseestabeleceasoldagem.
Passo 4: Encaixe de uma vez as extremidades a serem
soldadas, promovendo, enquanto encaixar, um leve
movimento de rotação de ¼ de volta entre as peças,até
que atinjam a posição definitiva. Remova o excesso de
adesivo e espere 1 hora para encher a tubulação de
águae12horasparafazerotestedepressão.
Água Fria

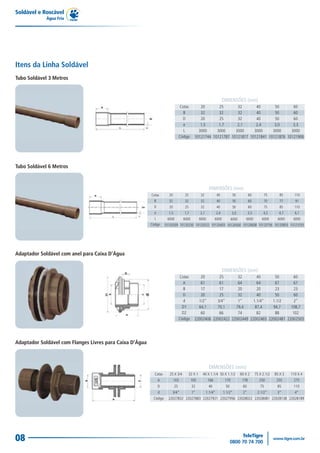

Itens da Linha Soldável
Tubo Soldável 3 Metros
Cotas
B
D
e
L
Código
DIMENSÕES (mm)
20
32
20
1,5
3000
10121744
25
32
25
1,7
3000
10121787
32
32
32
2,1
3000
10121817
40
40
40
2,4
3000
10121841
50
50
50
3,0
3000
10121876
60
60
60
3,3
3000
10121906
Água Fria
08
Cotas
A
B
D
d
D1
D2
Código
DIMENSÕES (mm)
20
61
17
20
1/2”
64,1
60
22002406
25
61
17
25
3/4”
70,1
66
22002422
32
64
20
32
1”
79,4
74
22002449
40
64
20
40
1.1/4”
87,4
82
22002465
50
67
23
50
1.1/2
94,7
88
22002481
60
67
23
60
2”
108,7
102
22002503
Adaptador Soldável com anel para Caixa D’Água
Cotas
B
D
e
L
Código
DIMENSÕES (mm)
20
32
20
1,5
6000
10120209
25
32
25
1,7
6000
10120250
32
32
32
2,1
6000
10120322
40
40
40
2,4
6000
10120403
50
50
50
3,0
6000
10120500
60
60
60
3,3
6000
10120608
75
70
75
4,2
6000
10120756
85
77
85
4,7
6000
10120853
110
91
110
6,1
6000
10121035
Tubo Soldável 6 Metros
Cotas
A
D
d
Código
DIMENSÕES (mm)
25 X 3/4
103
25
3/4”
22027832
32 X 1
105
32
1”
22027883
40 X 1.1/4
166
40
1.1/4”
22027921
50 X 1.1/2
170
50
1.1/2”
22027956
60 X 2
178
60
2”
22028022
75 X 2.1/2
250
75
2.1/2”
22028081
85 X 3
255
85
3”
22028138
110 X 4
275
110
4”
22028189
Adaptador Soldável com Flanges Livres para Caixa D’Água

Água Fria

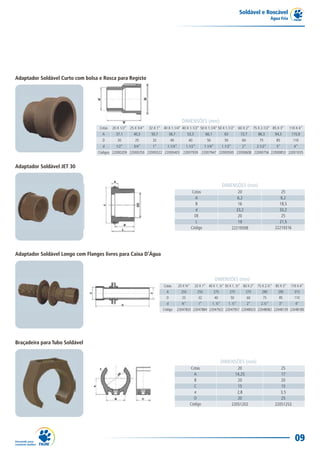

09
DIMENSÕES (mm)
Cotas
A
D
d
Códigos
20 X 1/2”
37,1
20
1/2”
22000209
25 X 3/4”
40,3
25
3/4”
22000250
32 X 1”
50,7
32
1”
22000322
40 X 1.1/4”
56,7
40
1.1/4”
22000403
40 X 1.1/2”
53,3
40
1.1/2”
22007939
50 X 1.1/4”
66,1
50
1.1/4”
22007947
50 X 1.1/2”
63
50
1.1/2”
22000500
60 X 2”
72,7
60
2”
22000608
75 X 2.1/2”
86,3
75
2.1/2”
22000756
85 X 3”
94,3
85
3”
22000853
110 X 4”
115,9
110
4”
22001035
Adaptador Soldável Curto com bolsa e Rosca para Registo
DIMENSÕES (mm)
Cotas
A
B
d
DE
L
Código
20
6,2
16
33,2
20
19
22219308
25
6,2
18,5
33,2
25
21,5
22219316
Adaptador Soldável JET 30
Cotas
A
D
d
Código
DIMENSÕES (mm)
25 X ¾”
255
25
¾”
22047833
32 X 1”
255
32
1”
22047884
40 X 1 .¼”
275
40
1. ¼”
22047922
50 X 1. ½”
275
50
1. ½”
22047957
60 X 2”
275
60
2”
22048023
75 X 2.½”
290
75
2.½”
22048082
85 X 3”
295
85
3”
22048139
110 X 4”
315
110
4”
22048180
Adaptador Soldável Longo com Flanges livres para Caixa D’Água
DIMENSÕES (mm)
20
14,25
20
15
2,8
20
22051202
25
17
20
15
3,5
25
22051253
Cotas
A
B
C
e
D
Código
Braçadeira para Tubo Soldável

Cruzeta Soldável
Cotas
A
B
D
Código
DIMENSÕES (mm)
20
32
18,5
25
22090259
50
57
31
50
22090500
Bucha de Redução Soldável Curta
Cotas
A
D
d
Código
DIMENSÕES (mm)
25 X 20
18,5
25
20
22066668
32 X 25
22
32
25
22066765
40 X 32
26
40
32
22066838
50 X 40
31
50
40
22066927
60 X 50
36
60
50
22067044
75 X 60
43,5
75
60
22067273
85 X 75
48,5
85
75
22067338
110 X 85
31
110
85
22067559
Bucha de Redução Soldável Longa
Cotas
A
D
d
Código
DIMENSÕES (mm)
32 X 20
44
32
20
22076752
40 X 20
51,6
40
20
22076817
40 X 25
51,8
40
25
22076825
50 X 20
55,8
50
20
22076892
50 X 25
31
50
25
22076906
50 X 32
61,3
50
32
22076914
60 X 25
70,5
60
25
22077015
60 X 32
70,9
60
32
22077023
60 X 40
71,3
60
40
22077031
60 X 50
71,8
60
50
22077040
75 X 50
95,1
85
60
22077260
85 X 60
95,1
85
60
22077325
110 X 60
140
110
60
22077520
110 X 75
130
110
75
22077546
Água Fria
10
Cotas
A
D
D2
D3
Código
DIMENSÕES (mm)
20
16
20
24,8
28,5
22080202
25
18,5
25
30,2
34,0
22080253
32
22
32
37,8
43,0
22080326
40
26
40
46,5
52,0
22080407
50
31
50
57,2
63,0
22080504
60
36
60
38,6
76,0
22080601
75
43,5
75
85,6
95,0
22080750
85
48,5
85
100,2
104,4
22080857
110
58,8
110
129,3
134,9
22081039
Cap Soldável

Água Fria
11

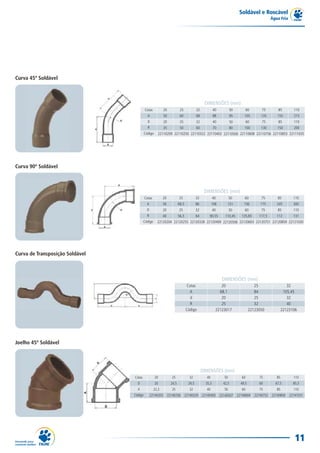

Cotas
A
d
R
Código
DIMENSÕES (mm)
20
68,1
20
25
22123017
32
105,45
32
40
22123106
25
84
25
32
22123050
Curva de Transposição Soldável
Cotas
A
D
R
Código
DIMENSÕES (mm)
20
56
20
40
22120204
25
68,5
25
56,3
22120255
32
86
32
64
22120328
40
106
40
90,55
22120409
50
131
50
110,45
22120506
60
156
60
135,83
22120603
75
175
75
117,5
22120751
85
245
85
112
22120859
110
300
110
131
22121030
Curva 90º Soldável
Joelho 45º Soldável
Cotas
D
A
Código
DIMENSÕES (mm)
20
20
22,3
22140205
25
24,5
25
22140256
32
29,5
32
22140329
40
35,5
40
22140400
50
42,5
50
22140507
60
49,5
60
22140604
75
60
75
22140752
85
67,5
85
22140850
110
85,5
110
22141031
Cotas
A
D
R
Código
DIMENSÕES (mm)
20
50
20
35
22110209
25
60
25
50
22110250
32
68
32
60
22110322
40
88
40
70
22110403
50
95
50
80
22110500
60
105
60
100
22110608
75
135
75
130
22110756
85
155
85
150
22110853
110
215
110
200
22111035
Curva 45º Soldável

DIMENSÕES (mm)
25 X 20
29,5
29
25
20
22166662
32 X 25
35,5
42
32
25
22166760
Cotas
A
B
D
d
Código
Joelho de Redução 90º Soldável
Água Fria
12

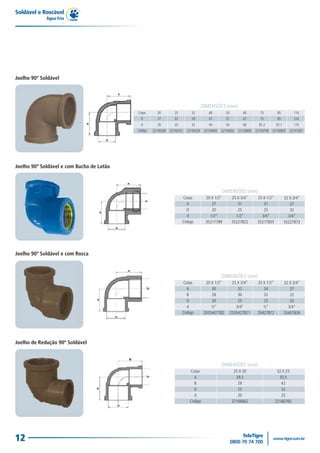

Joelho 90º Soldável
Cotas
D
A
Código
DIMENSÕES (mm)
20
27
20
22150200
25
32
25
22150251
32
39
32
22150324
40
47
40
22150405
50
57
50
22150502
60
67
60
22150600
75
75
87,2
22150758
85
85
97,7
22150855
110
124
110
22151037
Joelho 90º Soldável e com Bucha de Latão
DIMENSÕES (mm)
Cotas
A
D
d
Código
20 X 1/2”
27
20
1/2”
35217789
25 X 1/2”
31
25
3/4”
35217835
25 X 3/4”
31
25
1/2”
35227822
32 X 3/4”
37
32
3/4”
35227873
Joelho 90º Soldável e com Rosca
DIMENSÕES (mm)
Cotas
A
B
D
d
Código
20 X 1/2”
30
28
20
½”
2035407782
25 X 1/2”
34
32
25
½”
35427872
25 X 3/4”
32
30
25
3/4”
2535427821
32 X 3/4”
37
32
32
3/4”
35407839

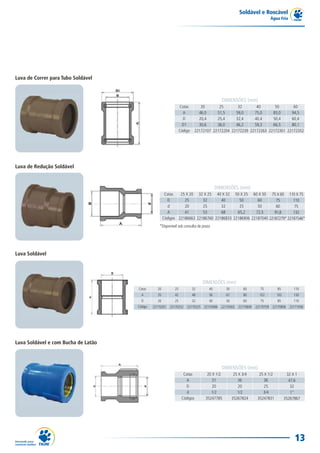

Água Fria
13
Cotas
A
D
D1
Código
DIMENSÕES (mm)
20
46,0
20,4
30,6
22172107
25
51,5
25,4
36,0
22172204
32
59,0
32,4
46,2
22172239
40
75,0
40,4
59,3
22172263
50
83,0
50,4
66,5
22172301
60
94,5
60,4
80,1
22172352
Luva de Correr para Tubo Soldável
Cotas
A
D
Código
DIMENSÕES (mm)
20
35
20
22170201
25
42
25
22170252
32
48
32
22170325
40
56
40
22170406
50
67
50
22170503
60
80
60
22170600
75
102
75
22170759
85
102
85
22170856
110
130
110
22171038
Luva Soldável
Cotas
A
D
d
Códigos
DIMENSÕES (mm)
20 X 1/2
31
20
1/2
35247785
25 X 1/2
36
25
3/4
35247831
25 X 3/4
36
20
1/2
35267824
32 X 1
47,6
32
1"
35267867
Luva Soldável e com Bucha de Latão
Luva de Redução Soldável
*Disponível sob consulta de prazo
DIMENSÕES (mm)
Cotas
D
d
A
Códigos
25 X 20
25
20
41
22186663
40 X 32
40
32
68
22186833
32 X 25
32
25
53
22186760
75 X 60
75
60
91,8
22187279*
110 X 75
110
75
132
22187546*
50 X 25
50
25
65,2
22186906
60 X 50
60
50
72,5
22187040

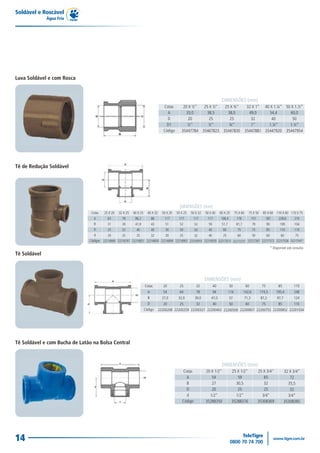

Água Fria
14
Cotas
A
B
D
d
Código
DIMENSÕES (mm)
20 X 1/2"
54
27
20
1/2”
35288350
25 X 1/2"
59
30,5
25
1/2”
35288376
25 X 3/4"
65
32
25
3/4”
35308369
32 X 3/4"
72
35,5
32
3/4”
35308385
Tê Soldável e com Bucha de Latão na Bolsa Central
Cotas
A
B
D
Código
DIMENSÕES (mm)
20
54
27,0
20
22200208
25
64
32,0
25
22200259
32
78
39,0
32
22200321
40
94
47,0
40
22200402
50
114
57
50
22200500
60
142,6
71,3
60
22200607
75
174,5
87,2
75
22200755
85
195,4
97,7
85
22200852
110
248
124
110
22201034
Tê Soldável
Luva Soldável e com Rosca
Cotas
A
D
D1
Código
DIMENSÕES (mm)
20 X ½''
33,0
20
½''
35447784
25 X ¾''
38,0
25
¾''
35447830
32 X 1”
49,0
32
1”
35447881
40 X 1.¼''
54,4
40
1.¼''
35447920
50 X 1.½''
60,0
50
1.½''
35447954
25 X ½'’
38,5
25
½'’
35467823
Tê de Redução Soldável
Cotas
A
B
D
d
Códigos
DIMENSÕES (mm)
32 X 25
78
39
32
25
22216767
40 X 32
86
43
40
32
22216830
50 X 20
117
51
50
20
22216899
50 X 25
117
52
50
25
22216902
50 X 32
117
53
50
32
22216910
50 X 40
117
59
40
40
22216929
75 X 50
151
79
75
50
22217267
85 X 60
187
90
85
60
22217372
110 X 60
228,6
109
110
60
22217526
25 X 20
63
31
25
20
22216660
40 X 25
86,2
41,9
40
25
22216821
60 X 25
108,4
51,7
60
25
22217011
75 X 60
176
81,7
75
60
22217275*
110 X 75
210
104
110
75
22217542*
* Disponível sob consulta.

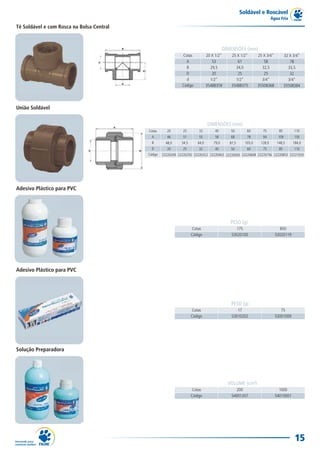

Adesivo Plástico para PVC
Adesivo Plástico para PVC
União Soldável
Água Fria
15
Tê Soldável e com Rosca na Bolsa Central
Cotas
A
B
D
d
Código
DIMENSÕES (mm)
20 X 1/2"
53
29,5
20
1/2”
35488359
25 X 1/2"
61
34,0
25
1/2”
35488375
25 X 3/4"
58
32,5
25
3/4”
35508368
32 X 3/4"
78
35,5
32
3/4”
35508384
Cotas
A
B
D
Código
DIMENSÕES (mm)
20
46
48,0
20
22220209
25
51
54,5
25
22220250
32
55
64,0
32
22220322
40
58
79,0
40
22220403
50
68
87,5
50
22220500
60
78
105,0
60
22220608
75
94
128,0
75
22220756
85
109
148,5
85
22220853
110
150
184,0
110
22221035
Cotas
Código
PESO (g)
175
53020100
850
53020119
Cotas
Código
PESO (g)
17
53010202
75
53001009
Cotas
Código
VOLUME (cm³)
200
54001207
1000
54010001
Solução Preparadora

Água Fria
16
NORMAS DE REFERÊNCIA
A norma utilizada pela TIGRE para a
fabricação dos tubos e conexões de PVC
roscáveis é a PeCp 34 (para tubos) e NBR
5648 (para conexões). As roscas são
fabricadas conforme NBR ISO 7/1. Para a
instalação, deve ser seguida a norma NBR
5626-InstalaçãoPredialdeÁguaFria.
Linha Roscável TIGRE
Conduzir e armazenar água potável nos sistemas prediais,
principalmente em obras onde seja necessário desmontagens da
linha para mudanças de projeto ou manutenções.Atende a todos os
tipos e padrões de obra para instalações prediais água fria em
temperaturaambiente.
Além destes diâmetros, aTIGRE também fabrica 2 ½” , 3” , 4” , 5” ,
6”, mais utilizados para instalações industriais. Para este fim,
consulte a pressão máxima e a aplicação adequada através do Tele
Tigre.
Benefícios
Por terem maiores espessuras de paredes, apresentam
vantagens em instalações aparentes, contra eventuais choques
ouimpactosquepossamocorrer;
O sistema Roscável facilita a desmontagem e o remanejamento
dasinstalaçõesnoscasosderedesprovisórias;
Possuiexcelenteresistênciaquímica.
FabricadosdePVC-CloretodePolivinila,corbranca;
Temperaturamáximadetrabalho:20ºC;
Diâmetrosdisponíveis:½”,¾”,1”,1¼”,1½”e2”;
Pressãodeserviço(a20ºC):7,5Kgf/cm²(75m.c.a.);
TipodeRosca:BSP
Tubos fornecidos em barras de 3 e 6 metros, com as pontas
roscáveis.

Água Fria
17

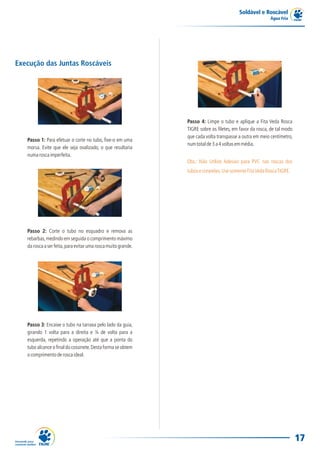

Execução das Juntas Roscáveis
Passo 1: Para efetuar o corte no tubo, fixe-o em uma
morsa. Evite que ele seja ovalizado, o que resultaria
numaroscaimperfeita.
Passo 2: Corte o tubo no esquadro e remova as
rebarbas,medindo em seguida o comprimento máximo
daroscaaserfeita,paraevitarumaroscamuitogrande.
Passo 3: Encaixe o tubo na tarraxa pelo lado da guia,
girando 1 volta para a direita e ¼ de volta para a
esquerda, repetindo a operação até que a ponta do
tubo alcance o final do cossinete.Desta forma se obtem
ocomprimentoderoscaideal.
Passo 4: Limpe o tubo e aplique a Fita Veda Rosca
TIGRE sobre os filetes, em favor da rosca, de tal modo
que cada volta transpasse a outra em meio centímetro,
numtotalde3a4voltasemmédia.
Obs.: Não Utilize Adesivo para PVC nas roscas dos
tuboseconexões.UsesomenteFitaVedaRoscaTIGRE.

Água Fria
18

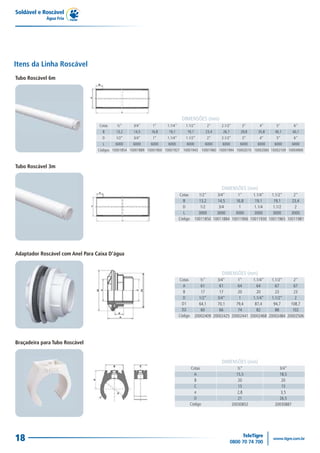

Itens da Linha Roscável
Tubo Roscável 6m
DIMENSÕES (mm)
Cotas
B
D
L
Códigos
½"
13,2
1/2”
6000
10001854
3/4"
14,5
3/4”
6000
10001889
1"
16,8
1”
6000
10001900
1.1/4"
19,1
1.1/4”
6000
10001927
1.1/2"
19,1
1.1/2”
6000
10001943
2"
23,4
2”
6000
10001960
2.1/2"
26,7
2.1/2”
6000
10001994
3"
29,8
3”
6000
10002010
4"
35,8
4”
6000
10002060
5"
40,1
5”
6000
10002109
6"
40,1
6”
6000
10004900
DIMENSÕES (mm)
Cotas
B
D
L
Código
DIMENSÕES (mm)
1/2"
13,2
1/2
3000
10011850
3/4"
14,5
3/4
3000
10011884
1"
16,8
1
3000
10011906
1.1/4"
19,1
1.1/4
3000
10011930
1.1/2"
19,1
1.1/2
3000
10011965
2"
23,4
2
3000
10011981
Tubo Roscável 3m
DIMENSÕES (mm)
½”
15,5
20
15
2,8
21
20030852
3/4”
18,5
20
15
3,5
26,5
20030887
Cotas
A
B
C
e
D
Código
Braçadeira para Tubo Roscável
Adaptador Roscável com Anel Para Caixa D'água
DIMENSÕES (mm)
Cotas
A
B
D
D1
D2
Código
DIMENSÕES (mm)
½"
61
17
1/2”
64,1
60
20002409
3/4"
61
17
3/4”
70,1
66
20002425
1"
64
20
1
79,4
74
20002441
1.1/4"
64
20
1.1/4”
87,4
82
20002468
1.1/2"
67
23
1.1/2”
94,7
88
20002484
2"
67
23
2
108,7
102
20002506

Água Fria
19
Bucha de Redução Roscável
DIMENSÕES (mm)
Cotas
A
B
D
d
Código
3/4” X 1/2”
26,5
8
3/4”
1/2”
20022507
1” X 1/2”
31
9
1”
1/2”
20022531
1” X 3/4”
31
9
1”
3/4”
20022540
1.1/4” X 3/4”
34,5
10
1.1/4”
3/4”
20022574
1.1/4” X 1”
34,5
10
1.1/4”
1”
20022582
1.1/2” X 3/4”
35,5
11
1.1/2”
3/4”
20022612
2 X 1.1/2
38,5
10
2
1.1/2
20022680
2.1/2X1.1/4
46
13
2.1/2
1.1/4
20022710
2.1/2X1.1/2
46
13
2.1/2
1.1/2
20022728
2.1/2 X 2
33
11
2.1/2
2
20022736
3 X 1.1/2
31
10,5
3
1.1/2
20022760
3 X 2
30,4
10,3
3
2
20022779
3 X 2.1/2
31
10,5
3
2.1/2
20022787
4 X 3
52
19,8
4
3
20022833
2 X 1.1/4
31,9
10,5
2
1.1/4
20022671
1.1/2” X 1”
35,5
11
1.1/2”
1”
20022620
1.1/2” X 1.
1/4”
35,5
10
1.1/2”
1.1/4”
20022639
2” X 1”
31,5
9
2”
1!
20022663
Cotas
A
D
D2
Código
DIMENSÕES (mm)
½”
23,5
1/2”
30
20031859
3/4”
26,2
3/4”
36,5
20031883
1
31,1”
1”
44
20031905
1.1/4”
35,5
1.1/4”
54
20031921
1.1/2”
37
1.1/2”
61
20031948
2”
43,9
2”
74,5
20031964
2.1/2”
53,5
2.1/2”
92,5
20031999
3”
65,1
3”
100,4
20032014
4”
84,4
4”
134,5
20032065
Cap Roscável
Cruzeta Roscável
DIMENSÕES (mm)
Cotas
A
B
D
Código
DIMENSÕES (mm)
½"
56
28
1/2”
20041854
3/4"
65,5
32,75
3/4”
20041889
1"
75
37,5
1”
20041900
1.1/4"
98,8
49,4
1.1/4”
20041927
1.1/2"
118,8
59,4
1.1/2”
20041943
2"
131
65,5
2”
20041960
Curva 90° Roscável
Cotas
A
D
R
Código
DIMENSÕES (mm)
1/2
50,5
½
42
20061855
3/4
62,3
3/4
53
20061880
1
78
1
67
20061901
1.1/4
123,4
1.1/4
65,9
20061928
1.1/2
134,2
1.1/2
85,5
20061944
2
165,3
2
99,8
20061960
2"1/2
199
2"1/2
144,2
20061995
3
246,5
3"
157,2
20062010
4
315,1
4"
191,5
20062061

Água Fria
20

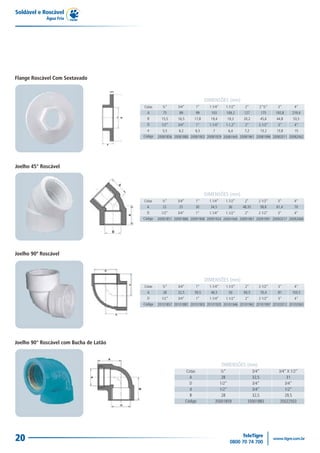

Flange Roscável Com Sextavado
Cotas
A
B
D
e
Código
DIMENSÕES (mm)
½”
75
15,5
1/2”
5,5
20081856
3/4”
89
16,5
3/4”
6,2
20081880
1”
99
17,8
1”
6,5
20081902
1.1/4”
103
19,4
1.1/4”
7
20081929
1.1/2”
109,2
19,3
1.1,2”
6,4
20081945
2”
127
20,2
2”
7,2
20081961
2"½”
175
45,6
2.1/2”
13,2
20081996
3”
192,8
44,8
3”
13,8
20082011
4”
219,4
53,5
4”
15
20082062
Joelho 45° Roscável
Cotas
A
D
Código
DIMENSÕES (mm)
½”
22
1/2”
20091851
3/4”
25
3/4”
20091886
1”
30
1”
20091908
1.1/4”
34,5
1.1/4”
20091924
1.1/2”
36
1.1/2”
20091940
2”
48,35
2”
20091967
2 1/2”
58,8
2 1/2”
20091991
3"
61,4
3"
20092017
4"
70
4"
20092068
DIMENSÕES (mm)
½”
28
1/2”
1/2”
28
35001859
3/4” X 1/2”
31
3/4”
1/2”
29,5
35022503
3/4”
32,5
3/4”
3/4”
32,5
35001883
Cotas
A
D
d
B
Código
Joelho 90° Roscável com Bucha de Latão
Joelho 90º Roscável
Cotas
A
D
Código
DIMENSÕES (mm)
½”
28
1/2”
20101857
3/4”
32,5
3/4”
20101881
1”
39,5
1”
20101903
1.1/4”
46,5
1.1/4”
20101920
1.1/2”
50
1.1/2”
20101946
2”
60,5
2”
20101962
2 1/2”
70,4
2 1/2”
20101997
3"
81
3"
20102012
4"
103,5
4"
20102063

Água Fria
21

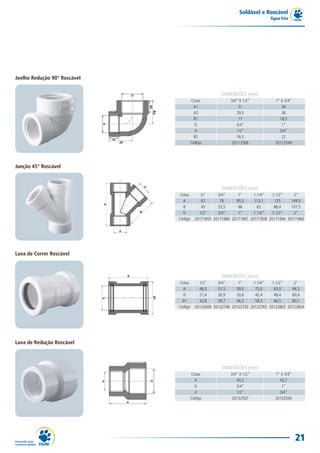

DIMENSÕES (mm)
3/4” X 1/2”
31
29,5
17
3/4”
1/2”
18,5
20112506
1” X 3/4”
36
36
18,5
1”
3/4”
22
20112549
Cotas
A1
A2
B1
D
d
B2
Código
Joelho Redução 90° Roscável
DIMENSÕES (mm)
Cotas
A
B
D
Código
DIMENSÕES (mm)
½"
67
45
1/2”
20171855
3/4"
78
53,5
3/4”
20171880
1"
95,5
66
1”
20171901
1.1/4"
113,1
65
1.1/4”
20171928
1.1/2"
125
88,4
1.1/2”
20171944
2"
149,5
107,5
2”
20171960
Junção 45° Roscável
Luva de Correr Roscável
DIMENSÕES (mm)
Cotas
A
D
D1
Código
DIMENSÕES (mm)
1/2"
46,0
21,4
32,8
20122609
3/4"
51,5
26,9
38,7
20122706
1"
59,0
33,6
46,2
20122730
1.1/4"
75,0
42,4
59,3
20122765
1.1/2"
83,0
48,4
66,5
20122803
2"
94,5
60,4
80,1
20122854
Luva de Redução Roscável
DIMENSÕES (mm)
3/4" X 1/2"
40,2
3/4”
1/2”
20132507
1" X 3/4"
45,7
1”
3/4”
20132540
Cotas
A
D
d
Código

Água Fria
22
Luva Roscável
Cotas
A
D
Código
DIMENSÕES (mm)
½”
37
1/2
20121858
3/4”
40
3,4
20121882
1”
47,5
1
20121904
1.1/4”
53
1.1/4
20121920
1.1/2”
53
1.1/2
20121947
2”
61,5
2
20121963
2 1/2”
71
2"½
20121998
3"
78,5
3"
20122013
4"
91
4"
20122064
Nípel Roscável
Cotas
A
B
D
Código
DIMENSÕES (mm)
½”
41
7
1/2
20151854
3/4”
45
8
3/4
20151889
1”
53
9
1
20151900
1.1/4”
59
10
1.1/4
20151927
1.1/2”
60
11
1.1/2
20151943
2”
67,5
10,5
2
20151960
2 1/2”
74,5
13,7
2"1/2
20151994
3"
87
14
3"
20152010
4"
100
15
4"
20152060
Plug Roscável
DIMENSÕES (mm)
Cotas
A
D
Código
DIMENSÕES (mm)
1/2"
25,5
1/2
20161850
3/4"
28,5
3/4
20161884
1"
29,8
1
20161906
1.1/4"
30,5
1.1/4
20161922
1.1/2"
38,5
1.1/2
20161949
2"
44
2
20161965
Tê de Redução Roscável
DIMENSÕES (mm)
3/4” X 1/2”
59
31
3/4
1/2
20202505
1.1/2” X 3/4”
79
44
1.1/2
3/4
20202610
1” X 3/4”
72
36
1
3/4
20202548
Cotas
A
B
D
d
Código

Água Fria
23

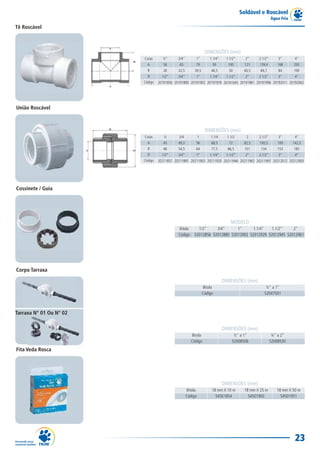

Tê Roscável
Cotas
A
B
D
Código
DIMENSÕES (mm)
½”
56
28
1/2”
20191856
3/4”
65
32,5
3/4”
20191880
1”
79
39,5
1”
20191902
1.1/4”
93
46,5
1.1/4”
20191929
1.1/2”
100
50
1.1/2”
20191945
2”
121
60,5
2”
20191961
2.1/2”
139,4
69,7
2 1/2”
20191996
3"
168
84
3"
20192011
4"
200
100
4"
20192062
Bitola
Código
MODELO
1/2"
52012856
3/4"
52012880
1"
52012902
1.1/4"
52012929
1.1/2"
52012945
2"
52012961
Bitola
Código
DIMENSÕES (mm)
½" a 1”
52047501
DIMENSÕES (mm)
Cotas
A
B
D
Código
½
45
48
1/2”
20211857
3/4
49,3
54,5
3/4”
20211881
1
56
64
1”
20211903
1.1/4
68,5
77,5
1.1/4”
20211920
1.1/2
72
86,5
1.1/2”
20211946
2
82,5
101
2”
20211962
2.1/2”
100,5
134
2.1/2”
20211997
3”
109
153
3”
20212012
4”
142,5
185
4”
20212063
Corpo Tarraxa
Cossinete / Guia
União Roscável
Fita Veda Rosca
Bitola
Código
DIMENSÕES (mm)
½" a 1”
52008506
¼" a 2”
52008530
Tarraxa N° 01 Ou N° 02
Bitola
Código
DIMENSÕES (mm)
18 mm X 10 m
54501854
18 mm X 50 m
54501951
18 mm X 25 m
54501900

Instruções
As instalações deverão permitir fácil acesso para qualquer
necessidade de reparo e não deverá prejudicar a estabilidade da
construção.
A tubulação não deverá ficar solidária à estrutura da construção,
devendo existir folga ao redor do tubo nas travessias de estruturas
ou paredes, para se evitar danos à tubulação na ocorrência de
eventuais recalques (rebaixamento da terra ou da parede após a
construçãodaobra).
Instalações Embutidas
Instalações Aparentes
Nas instalações aparentes, os tubos devem ser fixados com
braçadeiras de superfícies internas lisas e largas, com um
comprimento de contato de no mínimo 5 cm, abraçando o tubo
quasetotalmente(emângulode180°).
Para tubos na posição vertical, deve-se colocar um suporte
(braçadeira) a cada 2 metros.Os apoios deverão estar sempre o mais
próximopossíveldasmudançasdedireção(curvas,tês,etc).
Num sistema de apoios, apenas um deverá ser fixo no tubo, os
demais deverão permitir que a tubulação se movimente livremente,
peloefeitodadilataçãotérmica.
Deve obedecer o seguinte espaçamento na posição horizontal:
Bitolas DE (Pol) Tubos Roscáveis (m)
½”
¾"
1"
1 ¼"
1 ½"
2"
2 ½"
3"
4"
5"
6"
1,0
1,1
1,3
1,5
1,6
1,8
2,0
2,1
2,4
2,7
2,8
Bitolas DE (mm) Tubos Soldáveis (m)
20
25
32
40
50
60
75
85
110
0,9
1,0
1,1
1,3
1,5
1,7
1,9
2,1
2,5
Água Fria
24

Água Fria
25

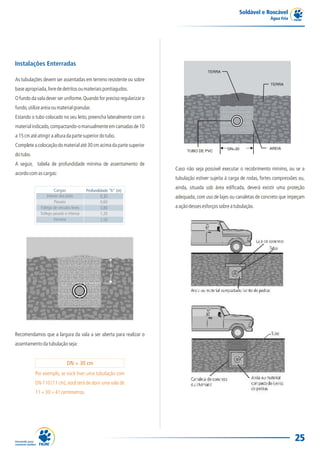

Cargas Profundidade "h" (m)
Interior dos lotes
Passeio
Tráfego de veículos leves
Tráfego pesado e intenso
Ferrovia
0,30
0,60
0,80
1,20
1,50
Instalações Enterradas
As tubulações devem ser assentadas em terreno resistente ou sobre
baseapropriada,livrededetritosoumateriaispontiagudos.
O fundo da vala dever ser uniforme.Quando for preciso regularizar o
fundo,utilizeareiaoumaterialgranular.
Estando o tubo colocado no seu leito, preencha lateralmente com o
materialindicado,compactando-omanualmenteemcamadasde10
a15cmatéatingiraalturadapartesuperiordotubo.
Completeacolocaçãodomaterialaté30cmacimadapartesuperior
dotubo.
A seguir, tabela de profundidade mínima de assentamento de
acordocomascargas:
Recomendamos que a largura da vala a ser aberta para realizar o
assentamentodatubulaçãoseja:
Por exemplo, se você tiver uma tubulação com
DN 110 (11 cm),você terá de abrir uma vala de
11+30=41centímetros.
DN + 30 cm
Caso não seja possível executar o recobrimento mínimo, ou se a
tubulação estiver sujeita à carga de rodas, fortes compressões ou,
ainda, situada sob área edificada, deverá existir uma proteção
adequada, com uso de lajes ou canaletas de concreto que impeçam
aaçãodessesesforçossobreatubulação.
DN+30
TERRA
TERRA
AREIA
TUBO DE PVC

Água Fria
26
Congelamento
Nas regiões sujeitas ao congelamento de água, deve-se tomar
algumas providências para evitar o risco de rompimentos das
tubulações (a água ao congelar aumenta de volume). Uma das
providências é fazer isolamento térmico da tubulação, ou ainda
esvaziá-la.
Transposição de Elementos da Obra
O traçado da tubulação eventualmente precisará desviar de portas e
janelas. Estes desvios não deverão ter formato de sifão, pois este
formato causa a incidência de ar na tubulação, prejudicando o
desempenho da instalação em casos de falta de abastecimento de
água.Utilizesempreumtraçadoretilíneo,conformeailustração:
As conexões mais pesadas, acopladas às tubulações aparentes,
devemsersempreapoiadasparaevitarqueforcematubulação.
Pesos Concentrados
Dilatação Térmica
Quandootamanhodeummaterialaumenta
da temperatura, dizemos que ele se dilata termicamente. Com uma
tubulaçãodePVCestefenômenotambémacontece.
emfunçãodevariações

Água Fria
27
Por exemplo, imagine que uma rede de PVC soldável foi montada
numa tarde de sol quente, para interligar uma bomba a uma caixa
d'água a 500 metros de distância. Após terminar o serviço, o
encanador espera até o dia seguinte para ligar a bomba. As valas
ficaram abertas. O tubo foi colocado de forma bem alinhada, reto.
No outro dia,na ligação do registro de saída da bomba,o adaptador
estava rompido. O que aconteceu? Durante a noite a tubulação
resfriou-se com a queda da temperatura, e se retraiu, forçando o
adaptador até rompê-lo.Se a tubulação estivesse à vontade,não tão
alinhada, seu comprimento seria suficiente para compensar esta
retração.
Portanto, são necessários certos cuidados: e
tubulações enterradas, é recomendável instalar a tubulação em
formato de “cobra”, ou seja, não muito alinhada. Desta forma ela
terámaiorflexibilidadeparaabsorveraspossíveisdilatações.
m trechos longos de
Para os casos de trechos longos e aparentes,
deve-se executar uma lira para compensar as variações de
comprimentosdatubulação.
entre dois pontos fixos,
Liras
A fim de evitar que as tubulações de recalque possam romper-se por
fadiga,recomenda-se que entre a bomba e a tubulação seja inserido
um mangote de borracha, que irá absorver as vibrações da bomba.
Istoevitaráruídosdesagradáveisedanosàestruturadoprédio.
Vibrações em Bombas

Água Fria
28
O tubo de ventilação deverá estar ligado à coluna, após
o registro de passagem existente;
Ter sua extremidade superior aberta;
Estar acima do nível máximo d'água do reservatório;
Ter o diâmetro igual ou superior ao da coluna.
Trata-se de um tubo vertical instalado imediatamente na saída de
água fria do reservatório. Deve-se seguir as seguintes
recomendações:
Por exemplo, se o diâmetro da coluna for de 40 mm, o diâmetro do
tuboventiladordeveráserde,nomínimo,40mmou1¼”.
Ventilação da Coluna
A norma NBR 5626 diz que nos casos de instalações que contenham
válvulasdedescarga,acolunadedistribuiçãodeveráserventilada.
Reservatório superior
(caixa d’água)
Alimentação da caixa
Extravasor
Tubo de limpeza
Ventilação
Consumo de Adesivo Plástico e Solução
Preparadora
O consumo de Adesivo Plástico e Solução Preparadora depende da
quantidade de bolsas a serem soldadas. Cada bolsa representa o
quechamamosde“junta”.
Para os tubos, consideramos 1 junta
Para os joelhos, 2 juntas,
Para os tês, 3 juntas
junta
junta
junta
Antes de adquirí-los, é preciso calcular a quantidade certa que será
utilizada.Paraistodevemosconsultaratabelaaseguir:
Adesivo (g/junta) Sol. Preparadora (cm³/junta)
Bitolas
(DN)
Ponta Bolsa
de Tubo
Ponta Bolsa
de Conexão
Ponta Bolsa
de Tubo
Ponta Bolsa
de Conexão
20
25
32
40
50
60
75
85
110
2,0
2,0
3,0
4,0
4,0
5,0
13,0
15,0
17,0
1,0
1,0
2,0
3,0
3,0
4,0
5,0
6,0
15,0
3,0
3,0
3,0
4,0
6,0
10,0
11,0
14,0
17,0
2,0
2,0
3,0
3,0
4,0
4,0
7,0
8,0
8,0
Tabela de Consumo

Água Fria
29

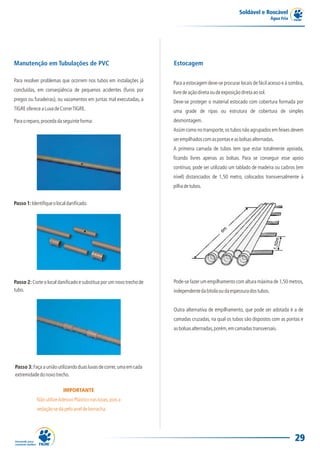

Manutenção em Tubulações de PVC
Passo1:Identifiqueolocaldanificado.
Passo 2: Corte o local danificado e substitua por um novo trecho de
tubo.
Para resolver problemas que ocorrem nos tubos em instalações já
concluídas, em conseqüência de pequenos acidentes (furos por
pregos ou furadeiras), ou vazamentos em juntas mal executadas, a
TIGREofereceaLuvadeCorrerTIGRE.
Paraoreparo,procedadaseguinteforma:
Passo 3: Faça a união utilizando duas luvas de correr,uma em cada
extremidadedonovotrecho.
IMPORTANTE
Não utilizeAdesivo Plástico nas luvas,pois a
vedaçãosedápeloaneldeborracha.
Pode-se fazer um empilhamento com altura máxima de 1,50 metros,
independentedabitolaoudaespessuradostubos.
Outra alternativa de empilhamento, que pode ser adotada é a de
camadas cruzadas, na qual os tubos são dispostos com as pontas e
asbolsasalternadas,porém,emcamadastransversais.
Estocagem
Para a estocagem deve-se procurar locais de fácil acesso e à sombra,
livredeaçãodiretaoudeexposiçãodiretaaosol.
Deve-se proteger o material estocado com cobertura formada por
uma grade de ripas ou estrutura de cobertura de simples
desmontagem.
Assim como no transporte,os tubos não agrupados em feixes devem
serempilhadoscomaspontaseasbolsasalternadas.
A primeira camada de tubos tem que estar totalmente apoiada,
ficando livres apenas as bolsas. Para se conseguir esse apoio
contínuo, pode ser utilizado um tablado de madeira ou caibros (em
nível) distanciados de 1,50 metro, colocados transversalmente à
pilhadetubos.

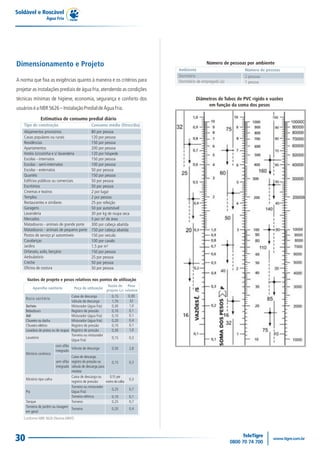

Estimativa de consumo predial diário
Tipo de construção Consumo médio (litros/dia)
Alojamentos provisórios
Casas populares ou rurais
Residências
Apartamentos
Hotéis (s/cozinha e s/ lavanderia
Escolas - internatos
Escolas - semi-internatos
Escolas - externatos
Quartéis
Edifícios públicos ou comerciais
Escritórios
Cinemas e teatros
Templos
Restaurantes e similares
Garagens
Lavanderia
Mercados
Matadouros - animais de grande porte
Matadouros - animais de pequeno porte
Postos de serviço p/ automóveis
Cavalariças
Jardins
Orfanato, asilo, berçário
Ambulatório
Creche
Oficina de costura
80 por pessoa
120 por pessoa
150 por pessoa
200 por pessoa
120 por hóspede
150 por pessoa
100 por pessoa
50 por pessoa
150 por pessoa
50 por pessoa
50 por pessoa
2 por lugar
2 por pessoa
25 por refeição
50 por automóvel
30 por kg de roupa seca
5 por m² de área
300 por cabeça abatida
150 por cabeça abatida
150 por veículo
100 por cavalo
1,5 por m²
150 por pessoa
25 por pessoa
50 por pessoa
50 por pessoa
Ambiente
Dormitório
Dormitório de empregado (a)
Número de pessoas
2 pessoas
1 pessoa
Número de pessoas por ambiente
Diâmetros de Tubos de PVC rígido e vazões
em função da soma dos pesos
Dimensionamento e Projeto
Água Fria
A norma que fixa as exigências quanto à maneira e os critérios para
projetar as instalações prediais de água fria,atendendo as condições
técnicas mínimas de higiene, economia, segurança e conforto dos
usuárioséaNBR5626–InstalaçãoPredialdeÁguaFria.
30

Água Fria
31
0,4
0,5
0,6
0,7
1,2
1,3
1,4
1,5
1,6
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1,0
0,7
0,8
0,9
1,5
2,2
2,3
2,4
2,5
2,6
DE (mm)
½”
¾”
1”
1¼”
1½”
2”
2½”
3”
4”
1,1
1,2
1,5
2,0
3,2
3,4
3,7
3,9
4,3
0,4
0,5
0,7
1,0
1,3
1,5
1,7
1,8
1,9
Perdas de carga localizadas - Sua equivalência em metros de tubulação de PVC rígido
20
25
32
40
50
60
75
85
110
D. ref.
(pol.)
Joelho
90º
0,8
0,9
1,3
1,4
3,2
3,3
3,5
3,7
3,9
8,1
9,5
13,3
15,5
18,3
23,7
25,0
26,8
28,6
2,3
2,4
3,1
4,6
7,3
7,6
7,8
8,0
8,3
0,3
0,4
0,5
0,6
1,0
1,5
1,6
2,0
2,2
0,9
1,0
1,2
1,8
2,3
2,8
3,3
3,7
4,0
2,3
2,4
3,1
4,6
7,3
7,6
7,8
8,0
8,3
3,6
4,1
5,8
7,4
9,1
10,8
12,5
14,2
16,0
11,1
11,4
15,0
22,0
35,8
37,9
38,0
40,0
42,3
0,1
0,2
0,3
0,4
0,7
0,8
0,9
0,9
1,0
5,9
6,1
8,4
10,5
17,0
18,5
19,0
20,0
22,1
2,5
2,7
3,8
4,9
6,8
7,1
8,2
9,3
10,4
Joelho
45º
Curva
90º
Curva
45º
Tê 90º
Passagem
Direita
Tê 90º
Saída
de lado
Tê 90º
Saída
Bilateral
Entrada
Normal
Entrada
de Borda
Saída de
Canalização
Válvula de
Pé e Crivo
Válvula de
Retenção
Tipo Leve
Válvula de
Retenção
Tipo Pesado
Registro
de Globo
Aberto
Registro
de Gaveta
Aberto
Registro
deÂngulo
Aberto
Ábaco luneta - Água fria
Diâmetros mínimos dos sub-ramais
Aquecedor de alta pressão 20
25
20
50
50
20
20
20
20
20
20
25
25
20
20
25
Peças de utilização DE (mm) D. ref. (pol.)
Tanque de lavar roupa
Aquecedor de baixa pressão
Bacia sanitária com caixa de descarga
Bacia sanitária com válvula de descarga
de 1¼
Bacia sanitária com válvula de descarga
de 1½
Banheira
Bebedouro
Bidê
Chuveiro
Filtro de pressão
Lavatório
Máquina de lavar pratos
Máquina de lavar roupa
Mictório de descarga contínua por metro
ou aparelho
Pia de cozinha
½
¾
½
1½
1½
½
½
½
½
½
½
¾
¾
½
½
¾
Vazões máximas das tubulações soldáveis e roscáveis
DE (mm) D. ref. (pol.) Vazões máximas
20
25
32
40
50
60
75
85
110
½”
¾”
1”
1¼”
1½”
2”
2½”
3”
4”
0,2
0,6
1,2
2,5
4,0
5,7
8,9
12,0
18,0

Água Fria
32

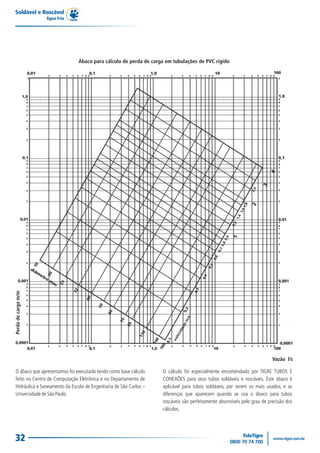

Ábaco para cálculo de perda de carga em tubulações de PVC rígido
O ábaco que apresentamos foi executado tendo como base cálculo O cálculo foi especialmente encomendado por TIGRE TUBOS E
feito no Centro de Computação Eletrônica e no Departamento de CONEXÕES para seus tubos soldáveis e roscáveis. Este ábaco é
Hidráulica e Saneamento da Escola de Engenharia de São Carlos – aplicável para tubos soldáveis, por serem os mais usados, e as
UniversidadedeSãoPaulo. diferenças que aparecem quando se usa o ábaco para tubos
roscáveis são perfeitamente absorvíveis pelo grau de precisão dos
cálculos.
Vazão l/s
Perda
de
carga
m/m

Registros TIGRE
As tubulações ligadas ao registro devem estar alinhadas como o
mesmo,paranãotransmitiresforçosmecânicos.
Deveserutilizadototalmenteabertooufechado,nuncasemi-aberto,
paranãodanificarasvedações. Realizarsomenteapertomanual.
Nãodeveserembutidoemparedes.
Este registro deve ser instalado com Fita Veda Rosca nas
extremidadesroscas-macho.
Registro de esfera utilizado nas ligações prediais e na tubulação de
entrada das caixas d'água.Fabricado de PVC nas bitolas de ½”e ¾”
Resisteapressãode7,5kgf/cm²atemperaturaambiente.
½", ¾".
Diâmetros disponíveis:
Pressãomáximade7,5kgf/cm²(a20ºC).
Pressão de serviço:
Registro Borboleta TIGRE
Instalação do Registro VS TIGRE
Até 16 kgf/cm² (diâmetros de ½” , ¾”,1”,
20, 25, 32 mm);
Até 10 kgf/cm² (diâmetros de 1¼” , 1½” ,
2” , 40, 50 ,60 mm).
Soldável: 20, 25, 32, 40, 50,60 mm;
Roscável: ½” , ¾”, 1”, 1 ¼” , 1 ½”, 2”.
Registro VS TIGRE
Registro de esfera de PVC, utilizado em barriletes de prédios,
tubulação de distribuição em caixas d'água, piscinas, irrigação,
máquinas de lavar, piscicultura, saneamento, indústria, agricultura e
outros.Ésimplesefácildeoperar,bastandodarapenas¼devolta.
Passo 1: Determine o alinhamento da tubulação e faça a soldagem
do corpo do registro. Quando o registro for instalado em trecho de
tubulação com mais de 8m, faça liras ou mudanças de direção logo
após registro, para que ele não seja danificado pelo efeito de
expansãooucontraçãodatubulação.
Registros
Água Fria
34

Obs.: Cuidado ao aplicar adesivo na bolsa
do corpo do registro,evitando que o adesivo
escorra para dentro e danifique a esfera e as
vedações.
Passo 2:Coloqueaporcadoregistronatubulaçãoefaçaasoldagem
daextremidadedoregistro(colarinho).
O registro não deve ser utilizado como
união.Deve ser utilizado totalmente aberto
ou fechado, nunca semi-aberto, pois isso
danifica as vedações. Não deve ser
embutidoemparedes.
Passo 3: Faça o ajuste apertando a porca com as mãos, com o
registronaposiçãofechada.Nãouseferramentas.
Por ser desmontável, pode-se efetuar a troca dos anéis de vedação,
bastando desrosquear a porca de aperto. Mas atenção: nunca
desmonte o registro com a rede cheia de água, pois a esfera será
lançadaparaforadocorpodoregistro.
Manutenção do Registro VS TIGRE
Registro de PVC para instalações prediais de água fria,
especialmentevoltadoparachuveirosresidenciais.
A praticidade deste registro é um de seus diferenciais:basta um giro
deapenasmeiavoltaparaabriroufecharapassagemdaágua.
Registro de Chuveiro TIGRE
Suportam uma pressão de serviço de até
7,5kgf/cm² a 20°C, seguindo as exigências
dasinstalaçõesprediais.
Soldável: 20, 25 mm;
Roscável: ½”, ¾”.
São 5 opções de acabamento:
cromado, branco, areia, cinza e branco com detalhe cromado.
Registros
Água Fria
35
Obs.: O Registro VS não deve ser utilzado
comounião.

Registros
Água Fria
36
Instalação do Registro de Chuveiro
Escolha o modelo de registro adequado ao tipo de tubulação de sua
instalação (soldável ou roscável) e siga a instalação conforme
orientaçõesaseguir:
Passo 1: Faça a instalação da base do registro utilizando Adesivo
Plástico TIGRE (modelo soldável) ou Fita Veda Rosca (modelo
roscável).Observe a flecha indicativa do fluxo da água sobre o corpo
doproduto.
Passo 2: Oregistropodeserembutidonaparedeatéamarcaçãodo
reboco que existe na capa protetora.Considere esta marcação como
nível do reboco.Assim garante-se altura suficiente do registro para
posteriormentecolocaroacabamento.
Para facilitar a instalação na parede, ele acompanha uma capa
protetora, que contém a marcação do nível de reboco. Caso
necessário, é possível substituir o mecanismo interno através do Kit
deReposiçãocomercializadoseparadamente.
Passo 1:RetireaMoldura(A)eguardeoparafuso(B).
EncaixeaCanopla(E)efixe-autilizandooPreme(D).
Encaixe o Volante (C) no mecanismo (F) e fixe-o com o
parafuso(B).
Recoloque a moldura (A) no volante (C) tomando o
cuidadodeencaixarcorretamentenasguias.
Passo 2:
Passo 3:
Passo 4:
Para instalar o acabamento, siga os seguintes passos:
D
F
A
B
C
E
A capa protetora deverá ser retirada apenas quando for montado o
acabamentodoregistro.
Passo 1: Desencaixe a Moldura (A) e reserve o parafuso (B). Em
seguida solte o Volante (C) e desrosqueie o Preme (D) para liberar a
Canopla(E).
Passo 2: Com o auxílio de uma chave de boca, solte o Castelo (G) e
saque o mecanismo danificado (F) da base (H) substituindo-o pelo
novomecanismo.
Manutenção do Registro de Chuveiro TIGRE
Sendo necessária a substituição do Mecanismo de Reposição, siga
o seguinte procedimento:
H
F
G
D
C
B A
E

Registros
Água Fria
37
IMPORTANTE
Ao recolocar a Moldura (A) no Volante (C),
observeasguiasdeencaixe.
Passo 3: Coloque o novo mecanismo no interior do registro
obedecendoocorretoalinhamento.
Passo 4: Faça a remontagem dos demais componentes no sentido
inverso.
Registro de PVC para instalações prediais de água fria, usado como
registro geral em ambientes como cozinhas, banheiros, áreas de
serviços, permitindo bloqueio do fluxo da água para manutenções
narede.
Registro de Gaveta TIGRE
Éfabricadonasversões:
Por ser de PVC,a mesma matéria prima dos tubos e conexões,basta
soldar com o Adesivo Plástico para PVC Tigre ou rosquear com Fita
Veda Rosca.Acompanha a Capa Protetora que possui marcação do
níveldereboco.
Como acabamento a TIGRE oferece 5 opções nas cores: cromada,
branca, areia, cinza e branco com moldura cromada. Para a
colocação de acabamentos de outras marcas, consulte nossa
assistênciatécnica.
7,5kgf/cm²a20°C.
Soldável: 25 mm.
Roscável: ¾”.

Passo 1: Proceda a instalação da base do registro (H) utilizando
Adesivo Plástico para PVC Tigre (modelo soldável) ou Fita Veda
Rosca(modeloroscável).
Passo 2: Baseie-se na marcação da Capa Protetora (I) para auxiliar
na determinação da profundidade de embutimento, considerando o
limitedoníveldoreboco.
A capa protetora deverá ser retirada apenas quando for montado o
acabamentodoregistro.
Passo 1:
Passo 2:
Passo 3:
RetireaMoldura(A)ereserveoparafuso(B).
EncaixeaCanopla(E)efixe-autilizandooPreme(D).
Encaixe o Volante (C) no mecanismo (F) e fixe-o com o
parafuso(B).
Parainstalar o acabamento,siga os seguintes passos:
Sendo necessária a substituição do mecanismo de acionamento,siga
oseguinteprocedimento:
Passo1: Desencaixe a Moldura (A) e reserve o parafuso (B). Em
seguida solte o volante (C) e desrosqueie o Preme (D) para liberar a
Canopla(E).
Coloque o novo mecanismo no interior do registro,
obedecendoaocorretoalinhamento.
IMPORTANTE: Ao recolocar a Moldura (A) noVolante (C),observe as
guiasdeencaixe.
Passo 2: Com o auxílio de uma chave de boca, solte o Castelo (G) e
saqueomecanismodanificado(F)dabase(H).
Passo 3:
Passo 4: Faça a remontagem dos demais componentes no sentido
inverso.
Manutenção do Registro de Gaveta TIGRE
Passo 4: Recoloque a moldura (A) no volante (C) tomando o cuidado
deencaixarcorretamentenasguias.
Escolha o modelo de registro adequado ao tipo de tubulação de sua
instalação (soldável ou roscável) e siga a instalação conforme
orientaçõesaseguir.
Instalação do Registro de Gaveta
A
B
C
D
G
F
H
E
Registros
Água Fria
38

Itens da Linha de Registros
Registro de Chuveiro - Base
Cotas
D
H
A
R
D1
Código
DIMENSÕES (mm)
20 mm
39,5
99,1
66
20
26
27952054
25 mm
39,5
99,1
71
25
31
27952151
1/2"
39,5
99,1
68
3/4"
29
27952070
3/4"
39,5
99,1
71
3/4"
35,5
27952178
DIMENSÕES (mm)
20 mm
25,8
20
11,9
97,1
27952410
Cotas
D
D1
D2
H
Código
Registro de Chuveiro - Mecanismo (Reposição)
Registros
Água Fria
39
Registro de Chuveiro - Acabamento
DIMENSÕES (mm)
Bitola Universal
74,8
52,1
63,5
27952330
27952364
27952321
27952348
27952356
Cotas
H
D
d
Código Cromado
Código Branco c/ Cromado
Código Branco
Código Cinza
Código Areia
Registro de Chuveiro Completo Branco
DIMENSÕES (mm)
20
27952186
Bitola
Código
25
27952194
½"
27952089
3/4"
27952097

Registro de Gaveta - Mecanismo (Reposição)
DIMENSÕES (mm)
25 mm e 3/4"
26
18
12
92,8
27511899
Cotas
D
D1
D2
H
Código
Registros
Água Fria
40
Registro de Gaveta Base (modelo roscável)
DIMENSÕES (mm)
3/4"
39,5
104
67,6
31
3/4"
27951880
Cotas
D
H
A
D1
R
Código
Registro de Gaveta - Acabamento
DIMENSÕES (mm)
-
74,8
52,1
63,5
27952330
27952364
27952321
27952348
27952356
Cotas
H
D
d
Código Cromado
Código Branco c/ Cromado
Código Branco
Código Cinza
Código Areia
Registro de Gaveta Base (modelo soldável)
DIMENSÕES (mm)
25 mm
39,5
104
67,6
31
25
27951864
Cotas
D
H
A
D1
D2
Código

Adaptador para Caixa d’água com Registro
DIMENSÕES (mm)
25
124
43
75
25
70,3
3/4"
27955657
50
164
48,1
106
50
94,95
1.1/2"
27955690
32
139
43
84
32
79,6
1"
27955673
Cotas
A
A1
B
C
D
R
Código
Registro Esfera VS Roscável
DIMENSÕES (mm)
DIMENSÕES (mm)
Cotas
A
B
D
L
E
Z
C
Código
½”
78
56
1/2
17
50
44
76
27958281
3/4”
87,9
64
3/4
18,5
61
50,9
80
27958303
1”
99,5
70
1
22
68
55,5
90
27958320
1.1/4”
113,6
74
1.1/4
24,5
83
64,6
110
27958346
1.1/2”
127,2
96
1.1/2
24,5
96
78,6
140
27958362
2”
152
107
2
28,5
115
95
170
27958389
Porca Registro Esfera VS (Reposição)
DIMENSÕES (mm)
Cotas
A
B
de
DE
Código
DIMENSÕES (mm)
20 ou 1/2”
16,5
12
33
50
27959555
25 ou 3/4”
18,6
12,8
40
61
27959563
32 ou 1”
21
16
45,5
68
27959571
40 ou 1.1/4”
25
18,4
58
83
27959580
50 ou 1.1/2”
27,5
20,1
68,5
96
27959598
60 ou 2”
33
23,5
82,5
115
27959601
Registro Esfera VS Soldável
DIMENSÕES (mm)
DIMENSÕES (mm)
Cotas
A
B
D
L
E
Z
C
Código
20
74
56
20
16
50
42
76
27958001
25
87,9
64
25
18,5
61
50,9
80
27958028
32
99,5
70
32
22
68
55,5
90
27958044
40
118,6
74
40
26
83
66,6
110
27958060
50
138,2
96,5
50
31
96
76,2
140
27958087
60
165,1
107
60
36
115
93,1
170
27958109
Registros
Água Fria
41

Registro Esfera com Cabeça Quadrada
DIMENSÕES (mm)
1/2"
67
53
1/2
27950132
3/4"
75
54,5
3/4
27950167
Cotas
A
B
D
Código
Registro Esfera com Borboleta
DIMENSÕES (mm)
1/2"
65
45
1/2
27950175
3/4"
75
47,5
3/4
27950183
Cotas
A
B
D
Código
Haste / Tambor para registro de pressão S30 (Reposição)
DIMENSÕES (mm)
-
51,5
27,7
24,8
27959806
Cotas
A
B
D
Código
Registros
Água Fria
42
Volante Registro de Esfera VS (Reposição)
DIMENSÕES (mm)
DIMENSÕES (mm)
Cotas
C
B
Código
20 ou ½”
76
32
27959431
25 ou 3/4”
80
34
27959440
32 ou 1”
90
35
27959458
40 ou 1.1/4”
110
35
27959466
50 ou 1.½”
140
48
27959474
60 ou 2”
170
52
27959482

Registro Gaveta Docol JET 30 Bruto
DIMENSÕES (mm)
3/4"
62
80,5
47,5
37121096
Cotas
A
B
D
Código
Registros
Água Fria
43
Porca para Registro de Pressão S30 (reposição)
DIMENSÕES (mm)
-
37
15,50
10
27.95.982.2
Cotas
A
B
D
Código
Registro Gaveta Docol Base JET 30
DIMENSÕES (mm)
3/4"
64,5
89,5
47,2
37121037
Cotas
A
B
D
Código
Volante Registro de Pressão S30 (reposição)
DIMENSÕES (mm)
-
30
38,5
27.95.982.2
Cotas
A
D
Código

Registros
Água Fria
44
Kit Manutenção Nitrílica Registro de Esfera VS
Bitola
Código
DIMENSÕES (mm)
20 ou 1/2"
27959008
25 ou 3/4"
27959024
32 ou 1"
27959040
40 ou 1.1/4"
27959067
50 ou 1.1/2"
27959083
60 ou 2"
27959105
Registro Pressão Docol JET 30 Bruto
DIMENSÕES (mm)
3/4"
60
725
47,5
37121061
Cotas
A
B
D
Código
Kit Manutenção Viton Registro de Esfera VS
Bitola
Código
DIMENSÕES (mm)
20 ou 1/2"
27951309
25 ou 3/4"
27951325
32 ou 1"
27951341
40 ou 1.1/4"
27951368
50 ou 1.1/2"
27951384
60 ou 2"
27951406
Registro Pressão Docol Base JET 30
DIMENSÕES (mm)
3/4"
60
89,5
47,5
37121002
Cotas
A
B
D
Código

Válvulas
Água Fria
46
Válvulas Ventosa, de Pé com
Crivo e de RetençãoTIGRE
Fabricadas de PVC, são soluções muito mais econômicas, leves e de
simples instalação e operação do que as existentes no mercado.
Além disso, têm elevada durabilidade, graças a matéria-prima da
conexãoedosanéisdevedação.
Vamos conhecer detalhadamente cada uma delas.
Ventosa
Válvula de
retenção
Válvula de
pé com crivo
Ventosa TIGRE
Esta válvula serve para permitir a saída do ar que tenha ficado ou
entrado na tubulação, principalmente nos pontos mais altos que
tenham formato de sifão.Também serve para permitir a entrada de
ar onde ocorre redução de pressão em pontos altos, facilitando o
esvaziamento da tubulação. Isto evita que ela se rompa caso haja
formaçãodevácuo.
- Soldável: 25, 32, 50 mm;
- Roscável: ¾´´, 1´´, 1½”.
Pressão Máxima:
Suportam pressão até 10 kgf/cm² a
temperatura de 20°C.
É importante lembrar sempre que para que esta válvula funcione
perfeitamente, a rede deve ter uma pressão estática mínima de 1
m.c.a,com uma vazão de no mínimo 0,03 l/s.Nesta condição,a água
conseguirá empurrar o obturador da ventosa para cima, expulsando
oarevedandoapassagemdaáguacorretamente.
Para a derivação do ponto de instalação da válvula,utilize a conexão
“Tê” da respectiva linha e, se necessário, reduções das linhas
soldáveleroscável.
OBTURADOR
A válvula possui um obturador no seu interior, e é este componente
quebloqueiaasaídad'águadepoisqueoarsaidatubulação.

Válvulas
Água Fria
47
Posição da Válvula
Verifique a melhor posição para a instalação daVálvulaVentosaTIGRE,normalmente nos pontos mais altos das tubulações.
Estaválvuladeveserusadanavertical,comaporcaparacima,conformesetaindicativaexistenteemseucorpo.
Passo 1: Lixe a superfície da tubulação e a bolsa da válvula para
retirar o brilho das superfícies. Em seguida limpe as superfícies
utilizandoaSoluçãoPreparadoraTIGRE.
Instalação da Válvula Ventosa
Passo 2: Distribua o adesivo TIGRE primeiro na bolsa da válvula e
depois na superfície do tubo, em seguida faça o encaixe das partes,
Obs.: Se utilizar a versão roscável, aplique FitaVeda Rosca na rosca
macho da tubulação. Aplique três ou quatro voltas no sentido dos
fios da rosca. Faça aperto manual, sem uso de ferramentas na
montagem.
girando-as¼devolta.Limpeoexcessodeadesivo.
Libere a instalação para uso após 12 horas. Verifique o
funcionamentodosistema.
IMPORTANTE
A Válvula Ventosa não tem necessidade da
utilização de vedação em seu interior,
portanto, o anel de vedação não
acompanhaoproduto.

Válvulas
Água Fria
48
Válvula de Retenção TIGRE
Nas tubulações de alimentação de reservatórios superiores com
altura acima de 20 metros ou em tubulações horizontais onde a
pressão for maior que 200 m.c.a., deve-se utilizar mais de uma
válvula.
A válvula funciona somente nas instalações com pressão mínima de
0,08 m.c.a. Caso a pressão seja menor que este valor, ela
permaneceráfechada.
É muito utilizada nas tubulações que alimentam as caixas d'água
superiores de prédios,onde a água é bombeada.Quando a bomba é
desligada, a água que estava sendo bombeada para cima tende a
descer. A válvula automaticamente segura o retorno desta água,
evitandoassimqueelacausegrandeimpactonabomba.
Podeserutilizadanaposiçãoverticalehorizontal.
Suportam pressão até 10kgf/cm² a
temperaturade20ºC.
- Soldável: 25, 32, 40, 50, 60 mm;
- Roscável: ¾”, 1”, 1¼”, 1½”, 2”.
Instalação da Válvula de Retenção
Retire a película protetora somente 2 minutos após a soldagem.
Esta película assegurará que não haverá escorrimento de adesivo
paraointeriordaválvula,oquepoderiadanificá-la.
Esta conexão é fornecida com uma película de PVC para proteção do
seu interior no momento da aplicação do adesivo.Portanto,ela deve
serremovidasomenteapósainstalação.
Siga os mesmos passos da instalação da Válvula Ventosa,
lembrandodeverificaramelhorposiçãoparaainstalaçãodaVálvula
de Retenção TIGRE, respeitando o sentido de passagem da
água,conformesetaindicativanocorpodaválvula.

Válvulas
Água Fria
49
CRIVO
AVálvula de Pé com CrivoTIGRE é indicada para uso nas tubulações
desucçãodeáguaemcisternasoupoços,para:
Manterotubodesucçãocheiodeágua,evitandoqueentrearna
bomba;
Evitar a entrada de resíduos que possam danificar a bomba,
atravésdocrivo.
Válvula de Pé com Crivo TIGRE
É necessário uma pressão mínima de 1 m.c.a.na rede para que haja
estanqueidadetotaldeválvula.
Suportam pressão até 10kgf/cm²,
atemperaturade20ºC.
-Soldável:25,32,40,50,60mm;
-Roscável: ¾”,1”,1¼”,1½”,2”.
Obs.: Instale a Válvula de Pé TIGRE no
mínimo a 30cm acima do fundo do
reservatório, isto evita a sucção de
impurezasoudetritos.Estaválvuladeveser
usada totalmente imersa, ou seja, debaixo
d'água. Procure fixar a extremidade da
tubulação, evitando vibrações prejudiciais
ao sistema. Libere a instalação para uso
após12horas.
Siga os mesmos passos da instalação daVálvulaVentosa,lembrando
de verificar o correto posicionamento da tubulação de sucção e da
válvula, observando a seta indicativa do fluxo da água existente em
seucorpo.
Instalação da Válvula de Pé com Crivo
MATERIAL
ANTICORROSIVO
Manutenção das válvulas de Pé com Crivo,
Ventosa e de RetençãoTIGRE
Caso haja necessidade de realizar a substituição dos anéis de
vedação,basta desrosquear a porca de aperto para acessar o interior
dasválvulas.
IMPORTANTE
A Válvula de Pé com Crivo não tem
necessidade da utilização de vedação em
seu interior,portanto,o anel de vedação não
acompanhaoproduto.

Válvulas
Água Fria
50
Itens da Linha de Válvulas
Válvula de Retenção
Cotas
A
E1
D
L
Código
DIMENSÕES (mm)
25
87,9
61
25
18,5
27957013
32
99,5
68
32
22
27957153
40
118,6
83
40
26
27957161
50
138,2
96
50
31
27957188
60
165,1
115
60
36
27957196
Cotas
A
E1
D
L
Código
DIMENSÕES (mm)
3/4"
87,9
61
3/4"
18,5
27957200
1"
99,5
68
1"
22
27957218
1.1/4"
118,6
83
1.1/4"
26
27957226
1.1/2"
138,2
96
1.1/2"
31
27957234
2"
165,1
115
2"
36
27957242
Válvula de Pé Com Crivo
Cotas
A
E1
D
L
Código
DIMENSÕES (mm)
25
115,4
61
25
18,5
27957315
32
132,7
68
32
22
27957323
40
160,1
83
40
26
27957331
50
189
96
50
31
27957340
60
216,65
115
60
36
27957358
Cotas
A
E1
D
L
Código
DIMENSÕES (mm)
3/4"
115,4
61
3/4
18,5
27957366
1"
132,7
68
1
22
27957374
1.1/4"
160,1
83
1.1/4
26
27957382
1.1/2"
189
96
1.1/2
31
27957390
2"
216,65
115
2
36
27957404
Ventosa
Cotas
A
E1
D
L
Código
DIMENSÕES (mm)
25
87,9
61
25
18,5
27957447
32
99,5
68
32
22
27957455
50
138,5
96
50
31
27957480
Cotas
A
E1
D
L
Código
DIMENSÕES (mm)
3/4"
87,9
61
3/4
18,5
27957501
1"
99,5
68
1
22
27957510
1.1/2"
1.1/2
96
1.1/2
31
27957536

Caixas d’Água
Água Fria
52
Para armazenagem de água fria com a máxima durabilidade.
Indicadas para reservar a água em instalações prediais, ou outra
atividadequenecessitearmazenagemdeáguafria.
Benefícios
Menoralturadomercado,adaptam-seatodotipodecobertura;
Facilidadedeinstalação:
- rebaixos planos na lateral, gabarito (adesivado) para instalação
dastubulaçõesemanualdeinstruções
-leveza;
Facilidadedelimpeza:
-superfícieinternaqueevitaincrustações;
- alturamaisbaixadomercado,quefacilitaacessoaoseuinterior;
Não contaminam a água pois a matéria-prima é totalmente
atóxica;
Durabilidade:resistênciaaintempéries.
Caixas de 310,500,750,1000 e 1500 litros RT:
MatériaPrima:PEMD–PolietilenodeMédiaDensidade
Processodefabricação:Rotomoldagem
Travamento da tampa através de simples encaixe, ou através de
parafusos de polietileno (4 unidades para as caixas de 500, 750,
1000e1500litrosRTe2unidadesparaacaixade310litrosRT)
Acompanhamanualdeinstalaçãoegabarito.
Caixa de 1000 litros:
Matéria-prima: PEAD - Polietileno de Alta Densidade
Processodefabricação:StructuralFoam(corpoetampa).
Tirantedepolietilenoparasustentarasparedesdacaixa.
Acompanha embalagem com 4 parafusos de polietileno para
fixaçãodatampa,juntamentecommanualdeinstalaçãoegabarito.
NORMAS DE REFERÊNCIA
São fabricadas de acordo com a norma
NBR 14799 - Reservatório poliolefínico
paraáguapotável:requisitos.
Caixas d’Água TIGRE
Capacidade
310 RT
500 RT
750 RT
1000 RT
1000
1500 RT
VOLUMES ALTURA PESOS
Nominal
litros
Efetivo
litros
Corpo
mm
310
500
750
1000
1000
1500
290
580
833
1107
1120
1643
660
710
776
792
670
999
2,5
3,0
2,75
3,0
6,0
3,25
Tampa
kg kg kg kg
Corpo
2,45
4,3
6
7,4
15,3
9,5
4,75
8,7
11
14,4
29,9
20
7,2
13
17
21,8
45,2
29,5
297,1
593
851
1128,8
1165,2
1672,5
ESPESSURAS
mm
Total
sem água
Total
com água

Caixas d’Água
Água Fria
53
Itens da Linha de Caixas d’Água
DIMENSÕES (mm)
Cotas
L1
L2
h1
H
C1
h2
Código
1000 litros
1333
993
550
670
2305
119
22992708
Caixa d'Água Tigre 1000 Litros
Caixas d´Água – 310, 500, 750, 1000 e 1500 litros RT
DIMENSÕES (mm)
Cotas
D1
D2
H
h1
h2
Código
310
1020
717
676
576
69,1
22993119
500
1265
900
710
630
80
22993143
750
1519
1208
776
617
159
22993313
1000
1691
1400
792
624
168
22993348
1500
1822
1468
999
825
174
22993372
DIMENSÕES (mm)
Bitola
Código
Diversas
22996207
Kit para Instalação de Caixa d'Água
Torneira de Bóia para Caixa d'Água
DIMENSÕES (mm)
Bitola
Código
DN 3/4”
22994093
DN 1/2“
22994077
Jogos de Parafusos para Caixa d'Água
DIMENSÕES (mm)
Código 22994115

Instalação em Locais Aparentes
Caixas d’Água
Água Fria
54
Instalação das Tubulações
As tubulações essenciais para a instalação adequada da caixa d'água
são:
Instruções de entrada
de saída
extravasor
de limpeza
(paraalimentaçãodacaixa)
(paradistribuiçãodaáguaparaaedificação)
(para permitir escoamento de eventual excesso de
água,evitandotransbordamento)
(para escoamento da água após a limpeza da caixa
d'água
1
2
3
4
1
2
4
3 EXTRAVASOR/
LADRÃO
LIMPEZA
ENTRADA
SAÍDA
Para a fixação da tampa, perfure as marcações restantes e coloque
osparafusosqueacompanhamacaixa.
Perfure as aletas laterais existentes na caixa e fixe-a por meio de
cabosouaramesresistentesàbasedoassentamento.
Fixe também a tampa ao corpo da caixa através dos parafusos que a
acompanham(4unidades).
Caixa de 1000 litros:
Caixas de 310,500,750,1000 e 1500 litros RT:
Atampadestascaixaspossuiemsuasuperfície4marcações.
Para a fixação dela à base de assentamento, perfure duas das
marcações indicadas (broca n°8) e fixe-a por meio de cabos (arame
resistente).

Caixas d’Água
Água Fria
55
Base de Assentamento
Recomenda-se que a base para instalação da caixa seja lisa,
nivelada,isentadesujeiraoumateriaispontiagudos,podendoser:
Caso seja de madeira, as tábuas deverão ser de mesma espessura e
resistência,semespaçamentoentreelas.
Base de madeira
Base de concreto
IMPORTANTE
A base deve ter resistência compatível com
o peso da caixa cheia (ex.: 1000 litros =
1000 kg) e deve ser maior do que a largura
dofundodacaixa.
Furação
Os furos para colocação das tubulações deverão ser feitos sempre
nos rebaixos planos existentes na lateral da caixa, através de serra-
copo.
3 cm para as caixas de
310, 500, 750,1000 e 1500 litros RT
Nos rebaixos planos inferiores, a furação
deverá manter as seguintes distâncias do
fundodacaixa:
Sempredêacabamentonafuraçãoexecutadacomumalima.
5 cm para a caixa de
1000 litros
As caixas acompanham um gabarito adesivado com as
especificações da posição dos adaptadores conforme o diâmetro
escolhido.Utilize-oparademarcarodiâmetrodefuraçãonacaixa.

Caixas d’Água
Água Fria
56
Faça uma ligeira pressão na borda da caixa para que o tirante
alcanceofurodoladoopostoeseencaixeperfeitamente.
Montagem do Tirante (caixa de 1000L)
Na caixa d'água de 1000 litros é necessário a montagem do tirante
que a acompanha, para evitar deformação excessiva ocasionada
pelo peso da água. O tirante deve ser montado antes de enchê-la
comágua.
Sóentãoacaixad'águaestarápreparadaparareceberágua.
Passo 1: Inicie com o fechamento do registro da entrada da casa ou
amarreabóia.
Manutenção de Caixas D'Água
Passo 2: Separe uma quantidade de água da caixa para a sua
utilização nas etapas finais de limpeza da caixa. Deixe uma reserva
deáguanacaixadeaproximadamenteumpalmo.
Passo 3: Utilize esta água para lavar as paredes e o fundo da caixa
com um pano úmido, evitando o uso de escova de aço e vassoura.
Nunca use sabão, detergente ou outro produto.Tampe as saídas de
Dica: uma melhor solução para este caso é a instalação do exclusivo
Adaptador para Caixa d'água com RegistroTIGRE, a melhor solução
técnica para evitar o improviso de se amarrar a haste da torneira de
bóia.
Adaptador com Registro para Caixa d’Água

Caixas d’Água
Água Fria
57
Passo 4: Ainda com as saídas da caixa fechadas, deixe entrar um
palmo de altura de água, adicione 2 litros de água sanitária e deixe
por 2 horas. Com uma broxa, balde ou caneca plástica, molhe as
paredesinternascomestasoluçãodesinfetante.
Acada30minutosverifiqueseasparedesinternasdacaixasecaram,
caso isso ocorra,faça nova aplicação dessa mistura até completar as
2 horas. Não use de forma nenhuma essa água durante 2 horas.
Passadas as 2 horas, ainda com a bóia da caixa amarrada ou o
registro fechado, esvazie a caixa abrindo as suas saídas.Abra todas
as torneiras e acione as descargas (estamos assim desinfetando os
tubosdaresidência).
Passo 6:Anote numa etiqueta auto-adesiva a data da limpeza e cole
nacaixa.
Passo 5:Tampeadequadamenteacaixad'águaTIGRE,fixandocom
os parafusos, para que não entrem pequenos animais, insetos ou
sujeiras.Laveatampaantesdesuautilização.
Obs.: Essa água poderá ser utilizada para a lavagem de
quintais, banheiros e outros pisos.
ParaestocagemdasCaixasd'ÁguaTIGRE:
O formato das caixas permite o encaixe de uma dentro da outra,
economizando espaço na estocagem. Devem ser empilhadas em
superfícieplana,conformequantidadeespecificadanatabela.
Estocagem
águadacaixa,paraqueessaáguasujaqueficounofundonãodesça
pela tubulação de distribuição da casa.Retire a água da lavagem e a
sujeira com uma pá de plástico, balde e panos, deixando-a bem
limpa. Utilize panos limpos para secar o fundo; evite passá-lo nas
paredes.
Modelo
310, 500 RT
750 RT
1000 RT
1500 RT
1000
Empilhamento Máximo
Tampa
20
20
15
10
8
Corpo
15
12
10
6
8

60
Linha PBS
Água Fria
Linha PBS TIGRE
A linha PBS TIGRE é desenvolvida para condução de água em
temperatura ambiente (20°C), para aplicação em instalações
industriais,piscinaseobrasverticaisdegrandeporte,vistoasopções
de classes de pressão e diâmetros disponíveis,além das flanges para
usoemredesquenecessitamdedesmontagemparamanutenção.
Segurança: sistema soldável que garante estanqueidade ao
sistema,eseloidentificadordeprocedência.
Facilidade de instalação: junta soldável com adesivo e leveza do
material.
Operações de montagem e desmontagem facilitadas graças à
opçãodejuntacomflanges.
Benefícios
FabricadosdePVC,cormarrom;
Temperaturamáximadetrabalho:20°C;
Diâmetrosdisponíveis:DE60,75,85,110,160e200;
Extremidadescompontaebolsasoldável;
Classesdepressão:
Classe12:6kgf/cm²(60m.c.a.)
Classe15:7,5kgf/cm²(75m.c.a.)
Classe20:10kgf/cm²(100m.c.a.)
Tubos
Normas de Referências
Projeto de norma ABNT 02.111.02.019.
Sistemasparaconduçãodeágua.
RequisitosparatubosdePVC6,3,comjunta
soldável.
Fabricadas dePVC,cormarrom;
Flanges avulsas com bolsa para tubos, com anel de borracha
paravedação:
Pressãodeserviçodeaté10kgf/cm²(classe20).
Conexões
Passo 1: Limpar as superfícies da bolsa da conexão e da ponta do
tuboutilizandoestopabranca.
Execução de Junta Soldável
Passo 2: Medir a profundidade da bolsa da conexão e marcar na
pontadotubo.

61
Linha PBS
Água Fria
Passo 3: Aplicar oAdesivo EspecialTigre primeiro na bolsa e depois
napontadotuboe,imediatamente,procederàmontagemdajunta.
Passo 4:Concluídaamontagem,limparoexcessodeadesivo.
NOTA: Para a soldagem em diâmetros acima de 110 mm,
recomendamos que a montagem seja feita com auxílio de um
ajudante.Nãoénecessáriolixar,nemaplicarSoluçãoPreparadora.
Execução de Junta com Flange
Passo 1:Limpeapontadotuboeabolsadoflangecomumaestopa
branca.
Passo 2: Coloque o flange livre no tubo, aplique oAdesivo Especial
Tigrenabolsadoflangeenapontadotubo.
Passo 3: Com o auxílio de uma peça de madeira e um martelo,
introduzaobocaldoflangenotubo,atéatingirseuencosto.
Passo 4:Coloqueajuntadevedaçãotipoo´ringnaposição.
IMPORTANTE
Para soldar os tubos da Linha PBS utilize o
AdesivoEspecialTIGRE.

Linha PBS
Água Fria
62
Passo 5: O alinhamento dos furos é facilmente alcançado,visto que
osflangessãolivres.
Passo 6: O aperto dos parafusos deverá ser gradual,procurando-se
fixarsempreaquelediametralmenteopostoaofixado.
Obs.: Em relação às furações, os flanges
da Linha PBS são fabricados de acordo com
a PB-15 (1969) da ABNT. Sob consulta, é
possível fornecer outros tipos de furações
taiscomoANSIeDIN.
É importante que os flanges a serem
unidos em uma instalação sigam o mesmo
padrão de furação. Deve-se atentar para a
escolha correta das peças, principalmente
natransiçãocomoutrosmateriais.

Linha PBS
Água Fria
63
Itens da Linha PBS
Tubo PBS
DIMENSÕES (mm)
Cotas
B
e
DE
L
Código
Classe 12
145
9,1
200
6000
10321301
121
8,9
160
6000
10331188
145
11,1
200
6000
10331307
60
4,3
60
6000
10340608
70
5,3
75
6000
10340756
77
6,1
85
6000
10340853
91
7,8
110
6000
10341035
121
11,4
160
6000
10341183
145
14,3
200
6000
10341302
121
7,3
160
6000
10321182
Classe 15 Classe 20
DN 140
DE 160
DN 180
DE 200
DN 140
DE 160
DN 180
DE 200
DN 50
DE 60
DN 60
DE 75
DN 75
DE 85
DN 100
DE 110
DN 140
DE 160
DN 180
DE 200
Adaptador PBS com bolsa e rosca
DIMENSÕES (mm)
DN 140 / DE 160 X 6
207
160
6
24013235
Cotas
B
D
d
Código
Cap PBS
DIMENSÕES (mm)
DN 140 / DE 160
207,3
160
172
189
24041182
Cotas
A
D
D2
D3
Código
Curva 45° PBS
DIMENSÕES (mm)
DN 140 / DE 160
337
160
115,4
24071189
Cotas
A
D
R
Código

Linha PBS
Água Fria
64
Joelho 45° PBS
DIMENSÕES (mm)
DN 140 / DE 160
193
160
24142140
Cotas
A
D
Código
Joelho 90° PBS
DIMENSÕES (mm)
DN 140 / DE 160
231,7
160
24141187
Cotas
A
D
Código
Flange Livre com Furos para Tubos PBS
Cotas
F
A
C
DE
d
Código
DIMENSÕES (mm)
50
44,5
165
125
60
20
24350606
60
175
135
20
75
49
24350754
75
194
155
20
85
50
24350851
100
220
180
20
63,5
63,5
24351033
140
285
242
23,7
85
85
24351181
Curva 90° PBS
DIMENSÕES (mm)
DN 140 / DE 160
423
160
300
24101185
Cotas
A
D
R
Código

Tê PBS
Tê de redução PBS
Luva PBS
Adesivo Especial PVC/CPVC Frasco
Luva de redução PBS
Linha PBS
Água Fria
65
DIMENSÕES (mm)
DN 140 / DE 160 X DE 110 / DE 110
200
110
160
24278824
Cotas
A
d
D
Código
DIMENSÕES (mm)
DN 140 / DE 160 X DN 100 X DE 190
225
160
24221180
Cotas
A
D
Código
DIMENSÕES (mm)
DN 100 / DE 110
390
180
110
160
24298825
Cotas
A
B
d
D
Código
DIMENSÕES (mm)
DN 140 / DE 160
460
230
160
24281183
Cotas
A
B
D
Código
VOLUME (g)
320
53021131
Cotas
Código

Linha PBS
Água Fria
66
Tubulações Enterradas
Uma linha flangeada não deverá ser enterrada, porém
eventualmente algumas peças, como registros, terão que ser
intercaladasnumadeterminadarede.
Nesses casos, uma caixa de alvenaria ou concreto soluciona o
problema, possibilitando, ainda, facilidade na operação e
manutenção.
As juntas fornecidas com os tubos e conexões flangeados Tigre são
do tipo o’ring, porém, é comum também a utilização de juntas de
facesplanas.
Quando se tratar de vedações planas,deve-se utilizar materiais com
características apropriadas, que irão compensar as imperfeições de
posicionamentodosflanges,proporcionadoumavedaçãoperfeita.
Vedação
Anel de Borracha
Vibrações
Nos locais em que os tubos flangeados estiverem conectados a
equipamentos que produzam vibrações, é necessário o uso de luvas
(mangotes de borracha),para evitar a transferência dessas vibrações
para o restante da tubulação. Deve-se especificar mangotes de
borrachacompatíveiscomapressãodeserviçodosistema.
Tubulações Aéreas
Para execução de instalações aéreas (tanto em tubos flangeados,
como em tubos soldáveis PBS) são necessários cuidados especiais
quantoaocorretodistanciamentodosapoios.
Os apoios deverão possuir formato semicircular, com um raio igual
aodatubulaçãoecomprimentoigualaodiâmetrodotubo.
É conveniente que as juntas dos tubos se situem próximas dos
apoios, principalmente no caso de juntas flangeadas, quando o
próprio flange, se possível, deve ser o elemento de ligação ao
suporte.
Toda ligação flangeada exige que os tubos estejam perfeitamente
apoiadosealinhados,paraevitaresforçosnosflanges.
Os tipos de apoio poderão ser de concreto, para linhas aparentes, e
braçadeiras,para uso aéreo,observando o espaçamento permissível
natabelaabaixo:
Outro detalhe a considerar nas juntas de vedação é a sua espessura,
que deverá ser bem escolhida para compensar as possíveis
irregularidades encontradas nas faces dos flanges de outros
materiais.
Instruções
Distância máxima entre apoios
Bitola (DE) Classe 12 e 15 Classe 20
60
75
85
110
160
200
-
-
-
-
3,2
3,7
1,8
2,0
2,2
2,6
3,4
3,9

Linha PBS
Água Fria
67
Por ocasião da montagem dos flanges, é indispensável o uso de
parafusosearruelasdedimensõesapropriadas.
Quanto à furação, apresentamos uma tabela com dimensões dos
flanges fornecidos pela Tigre e fabricados de acordo com a NBR
7669daABNT.
Sob consulta, poderão ser fornecidos outros tipos de furação, tais
comoANSIeDIN.
Furação e Parafusos Fixação dos Flanges
No que se refere à fixação, recomenda-se a observação de dois
aspectos:
Posição dos furos: a furação dos flanges deve ficar simétrica em
relaçãoaoseixosprincipais.
Aperto: o aperto dos parafusos deverá ser gradual, procurando-se
fixarsempreaquelediametralmenteopostoaofixado.
Estocagem
Deve ser num local de fácil acesso e à sombra,livre de ação direta ou
deexposiçãocontínuaaosol.
É muito importante que a estrutura de apoio esteja em nível e que os
tubosestejamtotalmenteapoiadossobreela,comasbolsaslivres.
No transporte, deve-se evitar impactos fortes e atritos com pedras,
objetos metálicos e arestas vivas de modo geral. A superfície de
apoio deverá ser plana, uma vez que os tubos deverão ser
igualmente sustentados e totalmente apoiados em toda a sua
extensão.
ConsumoaproximadodeadesivoparaaexecuçãodasjuntasPBS:
Consumo de Adesivo
NOTA:O consumo de adesivo constante desta tabela,é aproximado
e poderá sofrer variação em função da temperatura ambiente e do
próprioinstalador.
Especificações das flanges TIGRE, furação e parafuso
Bitola dos
tubos DE
(mm)
DN
Ref.
(pol.)
Bitola dos
flanges
ABNT (DN)
60
75
85
110
160
200
2”
2 1/2”
3”
4”
6”
8”
50
60
75
100
150
200
Diâmetro
do disco
(mm)
Espessura
do disco
(mm)
Diâmetro
da furação
(mm)
Quantidade
de
parafusos
Diâmetro do
furo por
parafuso (mm)
Bitola dos
parafusos
(mm)
165
175
194
220
285
340
16
16
17
18,5
24
40
125
135
154
180
240
295
4
4
4
8
8
8
20
20
20
20
24
24
16
16
16
16
20
20
Consumo de adesivo
Diâmetro (DE) Adesivo (g/junta)
60
75
85
110
160
200
6,0
7,5
10,0
18,
45,0
70,0
A
TIGRE
RESERVA-SE
O
DIREITO
DE
ALTERAR
PRODUTOS
OU
ESPECIFICAÇÕES
QUE
CONSTAM
NESTE
CATÁLOGO.
SEM
AVISO
PRÉVIO

TeleServiços
0800 70 74 900
Assistência Comercial
Seja na obra ou na revenda, a TIGRE
tem as melhores soluções para você.
Para tirar suas dúvidas técnicas, ligue
para o TELE TIGRE e um grupo de
profissionais treinados estará pronto
para atendê-lo.
Para informações comerciais, ligue
para o TELE SERVIÇOS, é rápido,
simples e totalmente gratuito. Não
importa onde você esteja, a TIGRE
tem o serviço certo para você.

Catalago tigre pvc

Mais conteúdo relacionado

Mais procurados

Semelhante a Catalago tigre pvc

Catalago tigre pvc
