Casa automatizada
1. Desde interruptores simples à central de automação residencial, a tecnologia está sempre
inovando para oferecer ao mercado residencial soluções inteligentes e design exclusivo.
Aliando tecnologia e economia, levando segurança, conforto e exclusividade a todo tipo de
construção residencial e predial.
Na imagem acima confira a numeração de algumas aplicações dos produtos numa
residência.
01. IHC - Central de Automação Residencial
A Central de Automação Residencial integra equipamentos e sistemas dentro de uma casa.
Por exemplo: iluminação, alarme, controle de acesso, climatização, áudio & vídeo.
02. Detector de Gás Natural
Além de emitir um alarme sonoro e visual,o detector, uma vez ligado à automação, pode
cortar o fornecimento de gás e enviar um e-mail avisando sobre o vazamento.
Disponível nas linhas:
Módena
03. Detector de Fumaça
Avisa a central do IHC para piscar luzes pela casa ou ligar para um telefone avisando sobre
o acúmulo de fumaça no ambiente.
Disponível nas linhas:
Módena
04. Detector de Inundação
Instalado em áreas úmidas como lavanderias, por exemplo, o detector é acionado quando a

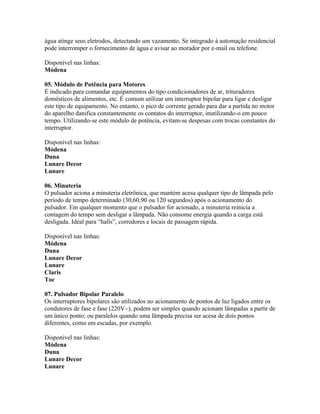

2. água atinge seus eletrodos, detectando um vazamento. Se integrado à automação residencial
pode interromper o fornecimento de água e avisar ao morador por e-mail ou telefone.
Disponível nas linhas:
Módena
05. Módulo de Potência para Motores
É indicado para comandar equipamentos do tipo condicionadores de ar, trituradores
domésticos de alimentos, etc. É comum utilizar um interruptor bipolar para ligar e desligar
este tipo de equipamento. No entanto, o pico de corrente gerado para dar a partida no motor
do aparelho danifica constantemente os contatos do interruptor, inutilizando-o em pouco
tempo. Utilizando-se este módulo de potência, evitam-se despesas com trocas constantes do
interruptor.
Disponível nas linhas:
Módena
Duna
Lunare Decor
Lunare
06. Minuteria
O pulsador aciona a minuteria eletrônica, que mantém acesa qualquer tipo de lâmpada pelo
período de tempo determinado (30,60,90 ou 120 segundos) após o acionamento do
pulsador. Em qualquer momento que o pulsador for acionado, a minuteria reinicia a
contagem do tempo sem desligar a lâmpada. Não consome energia quando a carga está
desligada. Ideal para “halls”, corredores e locais de passagem rápida.
Disponível nas linhas:
Módena
Duna
Lunare Decor
Lunare
Claris
Toc
07. Pulsador Bipolar Paralelo
Os interruptores bipolares são utilizados no acionamento de pontos de luz ligados entre os
condutores de fase e fase (220V~), podem ser simples quando acionam lâmpadas a partir de
um único ponto; ou paralelos quando uma lâmpada precisa ser acesa de dois pontos
diferentes, como em escadas, por exemplo.
Disponível nas linhas:
Módena
Duna
Lunare Decor
Lunare

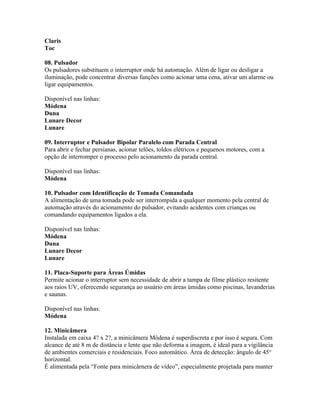

3. Claris
Toc
08. Pulsador
Os pulsadores substituem o interruptor onde há automação. Além de ligar ou desligar a
iluminação, pode concentrar diversas funções como acionar uma cena, ativar um alarme ou
ligar equipamentos.
Disponível nas linhas:
Módena
Duna
Lunare Decor
Lunare
09. Interruptor e Pulsador Bipolar Paralelo com Parada Central
Para abrir e fechar persianas, acionar telões, toldos elétricos e pequenos motores, com a
opção de interromper o processo pelo acionamento da parada central.
Disponível nas linhas:
Módena
10. Pulsador com Identificação de Tomada Comandada
A alimentação de uma tomada pode ser interrompida a qualquer momento pela central de
automação através do acionamento do pulsador, evitando acidentes com crianças ou
comandando equipamentos ligados a ela.
Disponível nas linhas:
Módena
Duna
Lunare Decor
Lunare
11. Placa-Suporte para Áreas Úmidas
Permite acionar o interruptor sem necessidade de abrir a tampa de filme plástico resitente
aos raios UV, oferecendo segurança ao usuário em áreas úmidas como piscinas, lavanderias
e saunas.
Disponível nas linhas:
Módena
12. Minicâmera
Instalada em caixa 4? x 2?, a minicâmera Módena é superdiscreta e por isso é segura. Com
alcance de até 8 m de distância e lente que não deforma a imagem, é ideal para a vigilância
de ambientes comerciais e residenciais. Foco automático. Área de detecção: ângulo de 45°
horizontal.
É alimentada pela “Fonte para minicârnera de vídeo”, especialmente projetada para manter

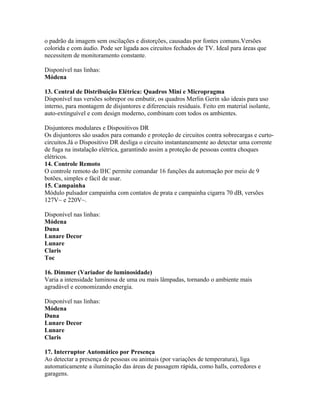

4. o padrão da imagem sem oscilações e distorções, causadas por fontes comuns.Versões
colorida e com áudio. Pode ser ligada aos circuitos fechados de TV. Ideal para áreas que
necessitem de monitoramento constante.
Disponível nas linhas:
Módena
13. Central de Distribuição Elétrica: Quadros Mini e Micropragma
Disponível nas versões sobrepor ou embutir, os quadros Merlin Gerin são ideais para uso
interno, para montagem de disjuntores e diferenciais residuais. Feito em material isolante,
auto-extinguível e com design moderno, combinam com todos os ambientes.
Disjuntores modulares e Dispositivos DR
Os disjuntores são usados para comando e proteção de circuitos contra sobrecargas e curto-
circuitos.Já o Dispositivo DR desliga o circuito instantaneamente ao detectar uma corrente
de fuga na instalação elétrica, garantindo assim a proteção de pessoas contra choques
elétricos.
14. Controle Remoto
O controle remoto do IHC permite comandar 16 funções da automação por meio de 9
botões, simples e fácil de usar.
15. Campainha
Módulo pulsador campainha com contatos de prata e campainha cigarra 70 dB, versões
127V~ e 220V~.
Disponível nas linhas:
Módena
Duna
Lunare Decor
Lunare
Claris
Toc
16. Dimmer (Variador de luminosidade)
Varia a intensidade luminosa de uma ou mais lâmpadas, tornando o ambiente mais
agradável e economizando energia.
Disponível nas linhas:
Módena
Duna
Lunare Decor
Lunare
Claris
17. Interruptor Automático por Presença
Ao detectar a presença de pessoas ou animais (por variações de temperatura), liga
automaticamente a iluminação das áreas de passagem rápida, como halls, corredores e
garagens.
5. Disponível nas linhas:
Módena
Duna
Lunare Decor
Lunare
Claris
18. Detector de Monóxido de Carbono
Sua principal função é alertar sobre o possível acúmulo prejudicial do gás, que não é
percebido pelas pessoas. O detetector analisa constantemente o ambiente e quando a
concentração de gás no ambiente atinge 100 ppm(partes por milhão), ele emite um alarme
sonoro (bip) e visual (led). Pode ser usado para acionamento de alarmes externos visuais ou
sistemas de ventilação.
Disponível nas linhas:
Módena
19. Interruptor por Cartão
Gerencia a iluminação através de um cartão plástico. Quando esse cartão é retirado,
automaticamente todo o sistema é desligado, evitando que lâmpadas e outros equipamentos
fiquem ligados sem necessidade. Ideal para hotéis, flats, academias etc.
Disponível nas linhas:
Módena
Duna
Lunare Decor
Lunare
20. Variador Eletrônico para Ventilador
Permite regular a velocidade do ventilador, economizando energia. Ocupa somente um
módulo, o que permite que se tenha três comandos numa placa 4? x 2?. Possui símbolo
estampado na frente do módulo para facilitar a identificação. Faz reversão do ventilador se
ligado a um interruptor paralelo.
Disponível nas linhas:
Módena
21. Instalações Aparentes
