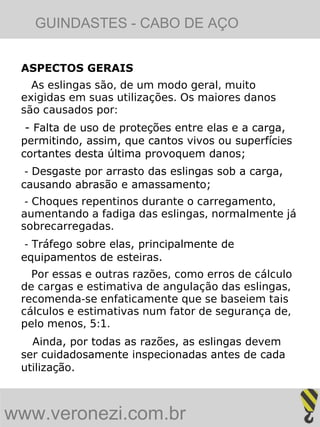

1. GUINDASTES - CABO DE AÇO
ASPECTOS GERAIS
As eslingas são, de um modo geral, muito
exigidas em suas utilizações. Os maiores danos
são causados por:
- Falta de uso de proteções entre elas e a carga,
permitindo, assim, que cantos vivos ou superfícies
cortantes desta última provoquem danos;
- Desgaste por arrasto das eslingas sob a carga,
causando abrasão e amassamento;
- Choques repentinos durante o carregamento,
aumentando a fadiga das eslingas, normalmente já
sobrecarregadas.
- Tráfego sobre elas, principalmente de
equipamentos de esteiras.
Por essas e outras razões, como erros de cálculo
de cargas e estimativa de angulação das eslingas,
recomenda-se enfaticamente que se baseiem tais
cálculos e estimativas num fator de segurança de,
pelo menos, 5:1.
Ainda, por todas as razões, as eslingas devem
ser cuidadosamente inspecionadas antes de cada
utilização.
www.veronezi.com.br

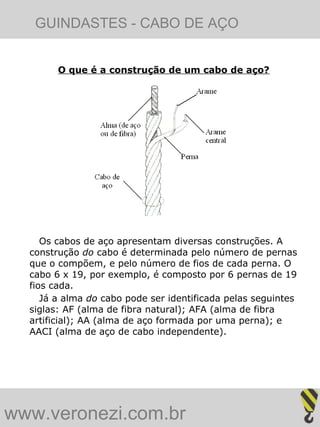

2. GUINDASTES - CABO DE AÇO
O que é a construção de um cabo de aço?
Os cabos de aço apresentam diversas construções. A
construção do cabo é determinada pelo número de pernas
que o compõem, e pelo número de fios de cada perna. O
cabo 6 x 19, por exemplo, é composto por 6 pernas de 19
fios cada.
Já a alma do cabo pode ser identificada pelas seguintes
siglas: AF (alma de fibra natural); AFA (alma de fibra
artificial); AA (alma de aço formada por uma perna); e
AACI (alma de aço de cabo independente).
www.veronezi.com.br

3. GUINDASTES - CABO DE AÇO
O QUE É O PASSO DE UM CABO DE AÇO?
O passo de um cabo é a distância na qual uma perna dá uma volta
completa em torno da alma do cabo. Veja o exemplo:
COMO MEDIR O DIÂMETRO DE UM CABO
O diâmetro de um cabo é aquele de sua circunferência máxima. Assim,
atenção quando for medi-lo:
OS CABOS DE AÇO TÊM DIVERSAS COMPOSIÇÕES
A composição dos cabos varia de acordo
com os diversos tipos fabricados: Seale,
Filler ou Warrington, ou ainda suas
combinações.Chama-se composição a
www.veronezi.com.br

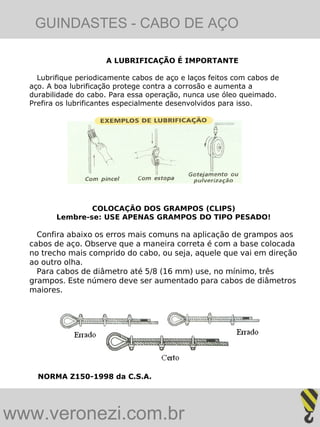

4. GUINDASTES - CABO DE AÇO
A LUBRIFICAÇÃO É IMPORTANTE
Lubrifique periodicamente cabos de aço e laços feitos com cabos de
aço. A boa lubrificação protege contra a corrosão e aumenta a
durabilidade do cabo. Para essa operação, nunca use óleo queimado.
Prefira os lubrificantes especialmente desenvolvidos para isso.
COLOCAÇÃO DOS GRAMPOS (CLIPS)
Lembre-se: USE APENAS GRAMPOS DO TIPO PESADO!
Confira abaixo os erros mais comuns na aplicação de grampos aos
cabos de aço. Observe que a maneira correta é com a base colocada
no trecho mais comprido do cabo, ou seja, aquele que vai em direção
ao outro olha.
Para cabos de diâmetro até 5/8 (16 mm) use, no mínimo, três
grampos. Este número deve ser aumentado para cabos de diâmetros
maiores.
NORMA Z150-1998 da C.S.A.
www.veronezi.com.br

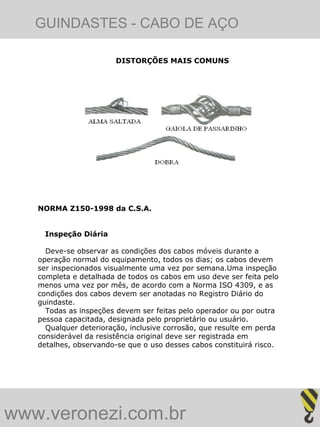

5. GUINDASTES - CABO DE AÇO
DISTORÇÕES MAIS COMUNS
NORMA Z150-1998 da C.S.A.
Inspeção Diária
Deve-se observar as condições dos cabos móveis durante a
operação normal do equipamento, todos os dias; os cabos devem
ser inspecionados visualmente uma vez por semana.Uma inspeção
completa e detalhada de todos os cabos em uso deve ser feita pelo
menos uma vez por mês, de acordo com a Norma ISO 4309, e as
condições dos cabos devem ser anotadas no Registro Diário do
guindaste.
Todas as inspeções devem ser feitas pelo operador ou por outra
pessoa capacitada, designada pelo proprietário ou usuário.
Qualquer deterioração, inclusive corrosão, que resulte em perda
considerável da resistência original deve ser registrada em
detalhes, observando-se que o uso desses cabos constituirá risco.
