1. Aula de ArcGIS
Criando uma planta de um
levantamento topográficolevantamento topográfico
Prof. Frederico D. BortolotiProf. Frederico D. Bortoloti

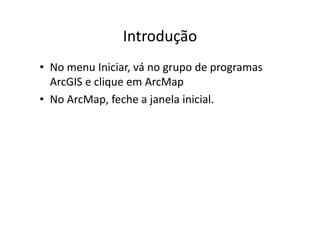

2. IntroduçãoIntrodução
• No menu Iniciar, vá no grupo de programas
ArcGIS e clique em ArcMapq p
• No ArcMap, feche a janela inicial.

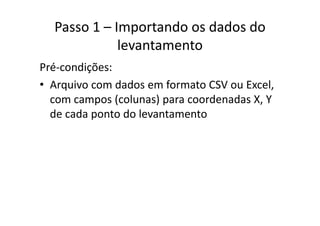

3. Passo 1 – Importando os dados do
levantamento
Pré‐condições:
• Arquivo com dados em formato CSV ou Excel,Arquivo com dados em formato CSV ou Excel,
com campos (colunas) para coordenadas X, Y
de cada ponto do levantamentode cada ponto do levantamento

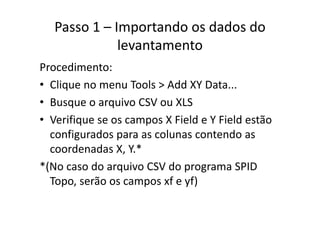

4. Passo 1 – Importando os dados do
levantamento
Procedimento:
• Clique no menu Tools > Add XY Data...Clique no menu Tools > Add XY Data...
• Busque o arquivo CSV ou XLS
• Verifique se os campos X Field e Y Field estão
configurados para as colunas contendo as g p
coordenadas X, Y.*
*(N d i CSV d SPID*(No caso do arquivo CSV do programa SPID
Topo, serão os campos xf e yf)

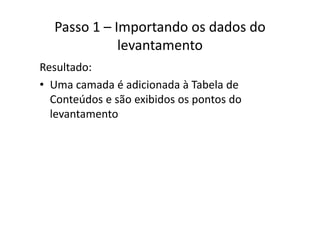

5. Passo 1 – Importando os dados do
levantamento
Resultado:
• Uma camada é adicionada à Tabela deUma camada é adicionada à Tabela de
Conteúdos e são exibidos os pontos do
levantamentolevantamento

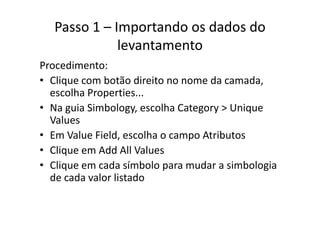

6. Passo 1 – Importando os dados do
levantamento
diProcedimento:
• Clique com botão direito no nome da camada,
escolha Properties...
• Na guia Simbology, escolha Category > Uniqueg gy g y q
Values
• Em Value Field, escolha o campo AtributosEm Value Field, escolha o campo Atributos
• Clique em Add All Values
• Clique em cada símbolo para mudar a simbologia• Clique em cada símbolo para mudar a simbologia
de cada valor listado

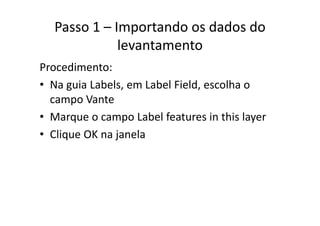

7. Passo 1 – Importando os dados do
levantamento
Procedimento:
• Na guia Labels, em Label Field, escolha oNa guia Labels, em Label Field, escolha o
campo Vante
M L b l f i hi l• Marque o campo Label features in this layer
• Clique OK na janelaq j

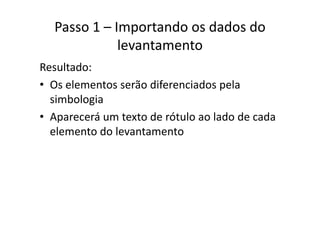

8. Passo 1 – Importando os dados do
levantamento
Resultado:
• Os elementos serão diferenciados pelaOs elementos serão diferenciados pela
simbologia
A á d ó l l d d d• Aparecerá um texto de rótulo ao lado de cada
elemento do levantamento

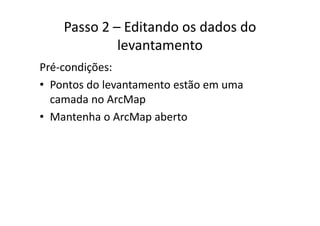

9. Passo 2 – Editando os dados do
levantamento
Pré‐condições:
• Pontos do levantamento estão em umaPontos do levantamento estão em uma
camada no ArcMap
M h A M b• Mantenha o ArcMap aberto

10. Passo 2 – Editando os dados do
levantamento
P di tProcedimento:
• No menu Iniciar, no grupo de programas ArcGIS, clique em
ArcCatalogg
• No ArcCatalog, navegue até a pasta do trabalho
• No lado direito da tela, dentro da pasta do trabalho, clique
b ã di i lh N Sh filcom o botão direito, escolha New > Shapefile...
• Entre com o nome do arquivo, e escolha o tipo de
geometriageometria
– Point para ponto
– Polyline para linha
l lí– Polygon para polígono
• Clique em OK

11. Passo 2 – Editando os dados do
levantamento
Resultado:
• Um arquivo de dados será criado paraUm arquivo de dados será criado para
armazenar os elementos do levantamento

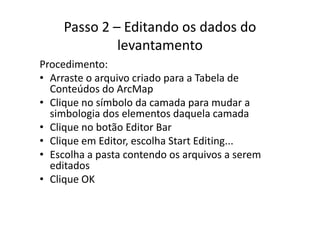

12. Passo 2 – Editando os dados do
levantamento
P di tProcedimento:
• Arraste o arquivo criado para a Tabela de
Conteúdos do ArcMapConteúdos do ArcMap
• Clique no símbolo da camada para mudar a
simbologia dos elementos daquela camadasimbologia dos elementos daquela camada
• Clique no botão Editor Bar
Cli Edit lh St t Editi• Clique em Editor, escolha Start Editing...
• Escolha a pasta contendo os arquivos a serem
editadoseditados
• Clique OK

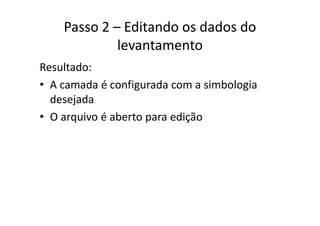

13. Passo 2 – Editando os dados do
levantamento
Resultado:
• A camada é configurada com a simbologiaA camada é configurada com a simbologia
desejada
O i é b di ã• O arquivo é aberto para edição

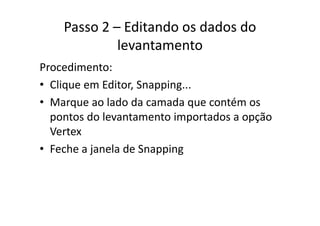

14. Passo 2 – Editando os dados do
levantamento
Procedimento:
• Clique em Editor, Snapping...Clique em Editor, Snapping...
• Marque ao lado da camada que contém os
d l i d ãpontos do levantamento importados a opção
Vertex
• Feche a janela de Snapping

15. Passo 2 – Editando os dados do
levantamento
Resultado:
• O ArcMap configura o ambiente de ediçãoO ArcMap configura o ambiente de edição
para ajustar o desenho às coordenadas exatas
dos pontos do levantamentodos pontos do levantamento

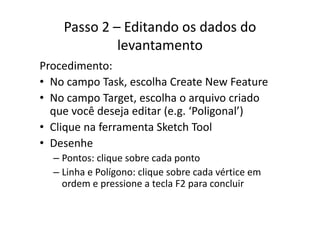

16. Passo 2 – Editando os dados do
levantamento
diProcedimento:
• No campo Task, escolha Create New Featurep
• No campo Target, escolha o arquivo criado
que você deseja editar (e g ‘Poligonal’)que você deseja editar (e.g. Poligonal )
• Clique na ferramenta Sketch Tool
h• Desenhe
– Pontos: clique sobre cada ponto
– Linha e Polígono: clique sobre cada vértice em
ordem e pressione a tecla F2 para concluir

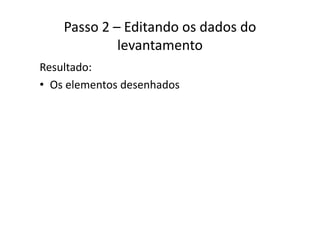

17. Passo 2 – Editando os dados do
levantamento
Resultado:
• Os elementos desenhadosOs elementos desenhados

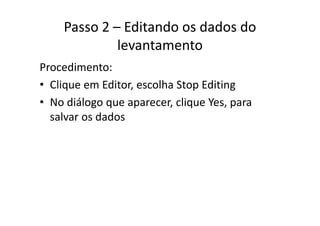

18. Passo 2 – Editando os dados do
levantamento
Procedimento:
• Clique em Editor, escolha Stop EditingClique em Editor, escolha Stop Editing
• No diálogo que aparecer, clique Yes, para
l d dsalvar os dados

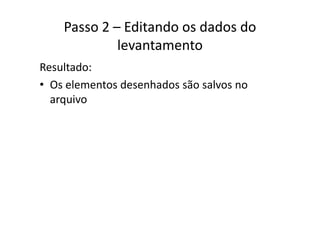

19. Passo 2 – Editando os dados do
levantamento
Resultado:
• Os elementos desenhados são salvos noOs elementos desenhados são salvos no
arquivo

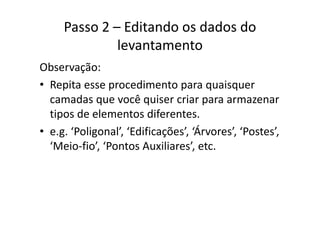

20. Passo 2 – Editando os dados do
levantamento
Observação:
• Repita esse procedimento para quaisquerRepita esse procedimento para quaisquer
camadas que você quiser criar para armazenar
tipos de elementos diferentestipos de elementos diferentes.
• e.g. ‘Poligonal’, ‘Edificações’, ‘Árvores’, ‘Postes’,
‘Meio‐fio’, ‘Pontos Auxiliares’, etc.

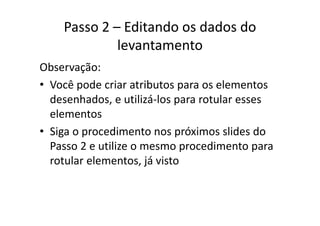

21. Passo 2 – Editando os dados do
levantamento
Observação:
• Você pode criar atributos para os elementosVocê pode criar atributos para os elementos
desenhados, e utilizá‐los para rotular esses
elementoselementos
• Siga o procedimento nos próximos slides do
Passo 2 e utilize o mesmo procedimento para
rotular elementos, já vistorotular elementos, já visto

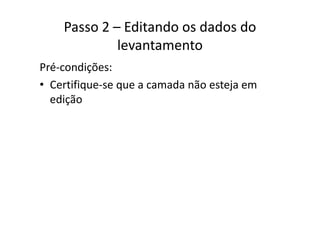

22. Passo 2 – Editando os dados do
levantamento
Pré‐condições:
• Certifique‐se que a camada não esteja emCertifique se que a camada não esteja em
edição

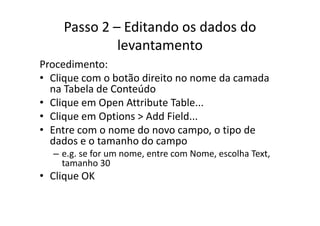

23. Passo 2 – Editando os dados do
levantamento
P di tProcedimento:
• Clique com o botão direito no nome da camada
na Tabela de Conteúdona Tabela de Conteúdo
• Clique em Open Attribute Table...
Cli O i Add Fi ld• Clique em Options > Add Field...
• Entre com o nome do novo campo, o tipo de
d d t h ddados e o tamanho do campo
– e.g. se for um nome, entre com Nome, escolha Text,
tamanho 30tamanho 30
• Clique OK

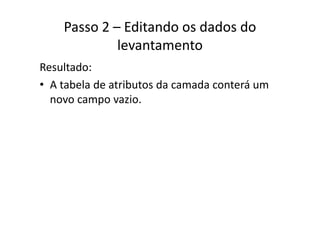

24. Passo 2 – Editando os dados do
levantamento
Resultado:
• A tabela de atributos da camada conterá umA tabela de atributos da camada conterá um
novo campo vazio.

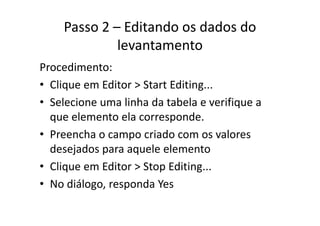

25. Passo 2 – Editando os dados do
levantamento
Procedimento:
• Clique em Editor > Start Editing...Clique em Editor > Start Editing...
• Selecione uma linha da tabela e verifique a
l l dque elemento ela corresponde.
• Preencha o campo criado com os valores p
desejados para aquele elemento
Cli Edit > St Editi• Clique em Editor > Stop Editing...
• No diálogo, responda Yes

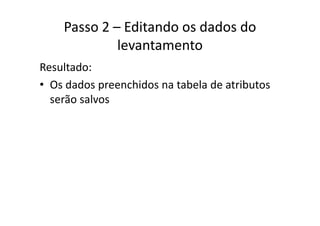

26. Passo 2 – Editando os dados do
levantamento
Resultado:
• Os dados preenchidos na tabela de atributosOs dados preenchidos na tabela de atributos
serão salvos

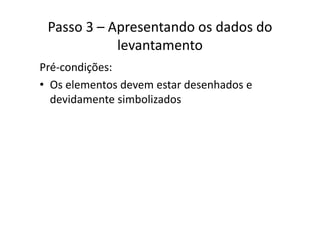

27. Passo 3 – Apresentando os dados do
levantamento
Pré‐condições:
• Os elementos devem estar desenhados eOs elementos devem estar desenhados e
devidamente simbolizados

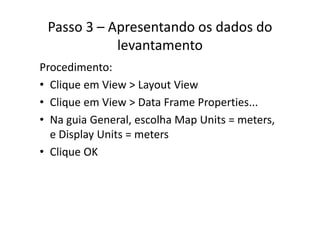

28. Passo 3 – Apresentando os dados do
levantamento
Procedimento:
• Clique em View > Layout ViewClique em View > Layout View
• Clique em View > Data Frame Properties...
• Na guia General, escolha Map Units = meters,
e Display Units = metersp y
• Clique OK

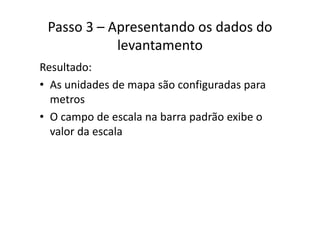

29. Passo 3 – Apresentando os dados do
levantamento
Resultado:
• As unidades de mapa são configuradas paraAs unidades de mapa são configuradas para
metros
O d l b d ã ib• O campo de escala na barra padrão exibe o
valor da escala

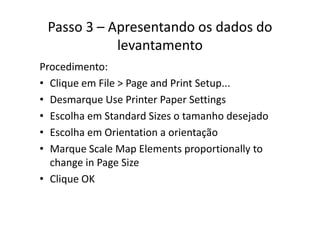

30. Passo 3 – Apresentando os dados do
levantamento
Procedimento:
• Clique em File > Page and Print Setup...q g p
• Desmarque Use Printer Paper Settings
E lh St d d Si t h d j d• Escolha em Standard Sizes o tamanho desejado
• Escolha em Orientation a orientação
• Marque Scale Map Elements proportionally to
change in Page Sizechange in Page Size
• Clique OK

31. Passo 3 – Apresentando os dados do
levantamento
Resultado:
• O tamanho da folha de papel é alterada e osO tamanho da folha de papel é alterada e os
elementos são escalados de acordo

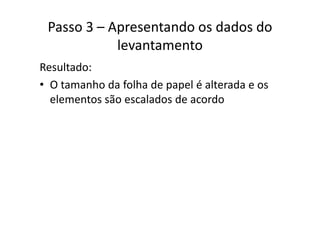

32. Passo 3 – Apresentando os dados do
levantamento
Resultado:
• O tamanho da folha de papel é alterada e osO tamanho da folha de papel é alterada e os
elementos são escalados de acordo

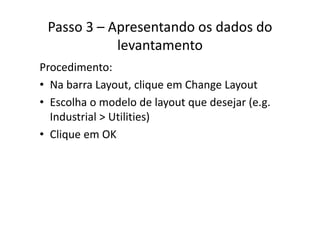

33. Passo 3 – Apresentando os dados do
levantamento
Procedimento:
• Na barra Layout, clique em Change LayoutNa barra Layout, clique em Change Layout
• Escolha o modelo de layout que desejar (e.g.
I d i l U ili i )Industrial > Utilities)
• Clique em OKq

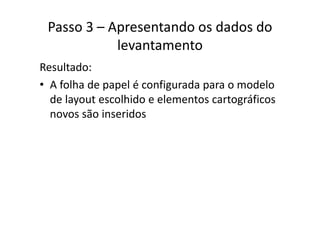

34. Passo 3 – Apresentando os dados do
levantamento
Resultado:
• A folha de papel é configurada para o modeloA folha de papel é configurada para o modelo
de layout escolhido e elementos cartográficos
novos são inseridosnovos são inseridos

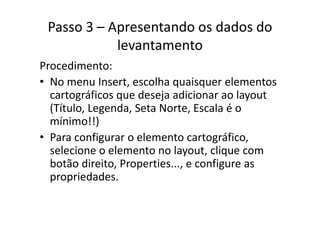

35. Passo 3 – Apresentando os dados do
levantamento
diProcedimento:
• No menu Insert, escolha quaisquer elementos q q
cartográficos que deseja adicionar ao layout
(Título, Legenda, Seta Norte, Escala é o ( , g , ,
mínimo!!)
• Para configurar o elemento cartográficoPara configurar o elemento cartográfico,
selecione o elemento no layout, clique com
botão direito Properties e configure asbotão direito, Properties..., e configure as
propriedades.

36. Passo 3 – Apresentando os dados do
levantamento
Resultado:
• Mapa completo com todos elementosMapa completo com todos elementos
cartográficos e textuais

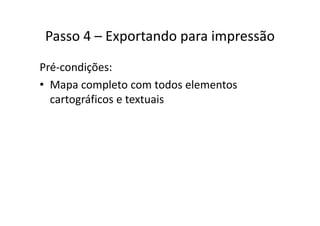

37. Passo 4 Exportando para impressãoPasso 4 – Exportando para impressão
Pré‐condições:
• Mapa completo com todos elementosMapa completo com todos elementos
cartográficos e textuais

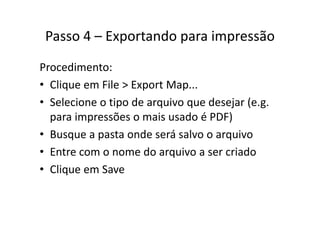

38. Passo 4 Exportando para impressãoPasso 4 – Exportando para impressão
Procedimento:
• Clique em File > Export Map...Clique em File > Export Map...
• Selecione o tipo de arquivo que desejar (e.g.
i õ i d é PDF)para impressões o mais usado é PDF)
• Busque a pasta onde será salvo o arquivoq p q
• Entre com o nome do arquivo a ser criado
• Clique em Save

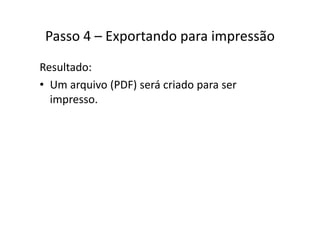

39. Passo 4 Exportando para impressãoPasso 4 – Exportando para impressão
Resultado:
• Um arquivo (PDF) será criado para serUm arquivo (PDF) será criado para ser
impresso.

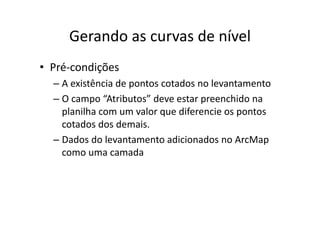

40. Gerando as curvas de nívelGerando as curvas de nível
• Pré‐condições
– A existência de pontos cotados no levantamentop
– O campo “Atributos” deve estar preenchido na
planilha com um valor que diferencie os pontosplanilha com um valor que diferencie os pontos
cotados dos demais.
Dados do levantamento adicionados no ArcMap– Dados do levantamento adicionados no ArcMap
como uma camada

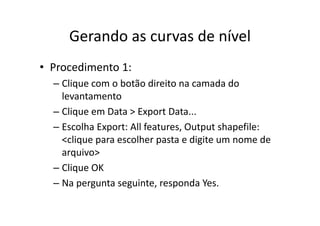

41. Gerando as curvas de nívelGerando as curvas de nível
• Procedimento 1:
– Clique com o botão direito na camada do q
levantamento
– Clique em Data > Export DataClique em Data > Export Data...
– Escolha Export: All features, Output shapefile:
<clique para escolher pasta e digite um nome de<clique para escolher pasta e digite um nome de
arquivo>
Cli OK– Clique OK
– Na pergunta seguinte, responda Yes.

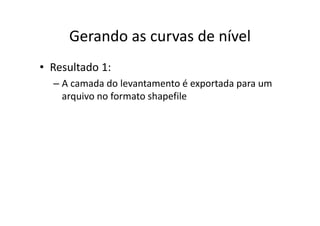

42. Gerando as curvas de nívelGerando as curvas de nível
• Resultado 1:
– A camada do levantamento é exportada para um p p
arquivo no formato shapefile

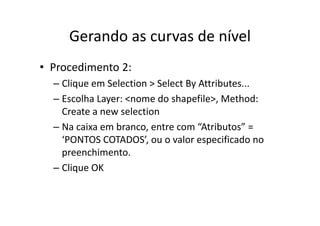

43. Gerando as curvas de nívelGerando as curvas de nível
• Procedimento 2:
– Clique em Selection > Select By Attributes...q y
– Escolha Layer: <nome do shapefile>, Method:
Create a new selectionCreate a new selection
– Na caixa em branco, entre com “Atributos” =
‘PONTOS COTADOS’ ou o valor especificado noPONTOS COTADOS, ou o valor especificado no
preenchimento.
Cli OK– Clique OK

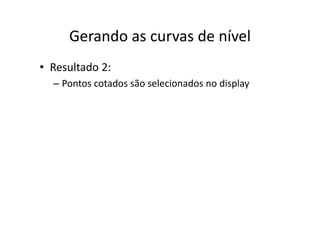

44. Gerando as curvas de nívelGerando as curvas de nível
• Resultado 2:
– Pontos cotados são selecionados no displayp y

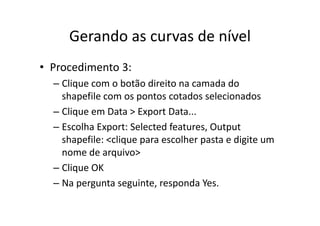

45. Gerando as curvas de nívelGerando as curvas de nível
• Procedimento 3:
– Clique com o botão direito na camada do q
shapefile com os pontos cotados selecionados
– Clique em Data > Export DataClique em Data > Export Data...
– Escolha Export: Selected features, Output
shapefile: <clique para escolher pasta e digite umshapefile: <clique para escolher pasta e digite um
nome de arquivo>
Cli OK– Clique OK
– Na pergunta seguinte, responda Yes.

46. Gerando as curvas de nívelGerando as curvas de nível
• Resultado 3:
– A camada de pontos cotados é exportada para um p p p
arquivo no formato shapefile

47. Gerando as curvas de nívelGerando as curvas de nível
• Procedimento 4:
– Clique com o botão direito na camada do q
shapefile com os pontos cotados selecionados
– Clique em Data > Export DataClique em Data > Export Data...
– Escolha Export: Selected features, Output
shapefile: <clique para escolher pasta e digite umshapefile: <clique para escolher pasta e digite um
nome de arquivo>
Cli OK– Clique OK
– Na pergunta seguinte, responda Yes.

48. Gerando as curvas de nívelGerando as curvas de nível
• Resultado 4:
– Os pontos cotados selecionados são exportados p p
para um arquivo no formato shapefile

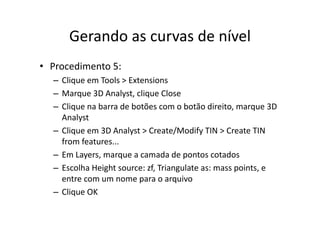

49. Gerando as curvas de nívelGerando as curvas de nível
• Procedimento 5:
– Clique em Tools > Extensions
– Marque 3D Analyst, clique Close
– Clique na barra de botões com o botão direito, marque 3D
Analyst
– Clique em 3D Analyst > Create/Modify TIN > Create TIN
f ffrom features...
– Em Layers, marque a camada de pontos cotados
– Escolha Height source: zf, Triangulate as: mass points, e
entre com um nome para o arquivo
Cli OK– Clique OK

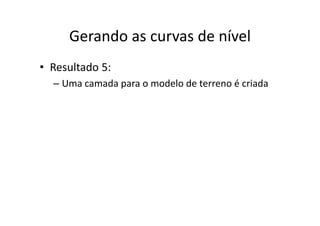

50. Gerando as curvas de nívelGerando as curvas de nível
• Resultado 5:
– Uma camada para o modelo de terreno é criadap

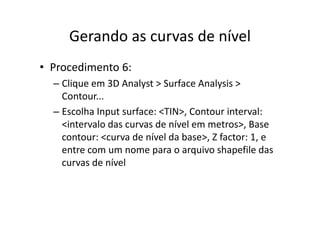

51. Gerando as curvas de nívelGerando as curvas de nível
• Procedimento 6:
– Clique em 3D Analyst > Surface Analysis > q y y
Contour...
– Escolha Input surface: <TIN> Contour interval:Escolha Input surface: <TIN>, Contour interval:
<intervalo das curvas de nível em metros>, Base
contour: <curva de nível da base> Z factor: 1 econtour: <curva de nível da base>, Z factor: 1, e
entre com um nome para o arquivo shapefile das
curvas de nívelcurvas de nível

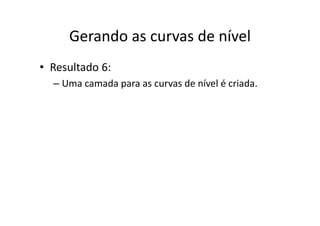

52. Gerando as curvas de nívelGerando as curvas de nível
• Resultado 6:
– Uma camada para as curvas de nível é criada.p

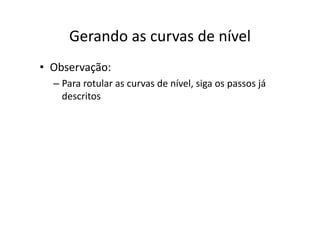

53. Gerando as curvas de nívelGerando as curvas de nível
• Observação:
– Para rotular as curvas de nível, siga os passos já , g p j
descritos
