1. Arquitetura de Computadores
Introdução ao Hardware

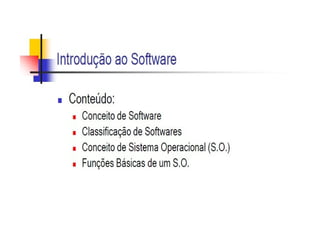

Introdução ao Software

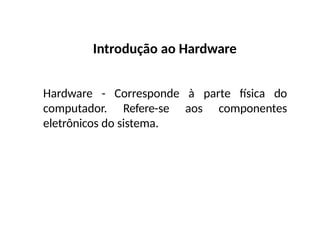

2. Introdução ao Hardware
Hardware - Corresponde à parte física do
computador. Refere-se aos componentes
eletrônicos do sistema.

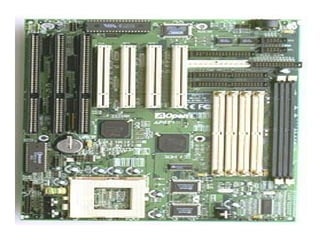

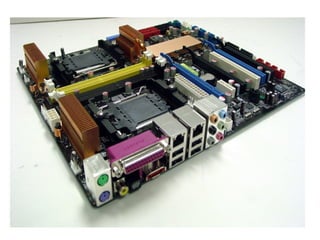

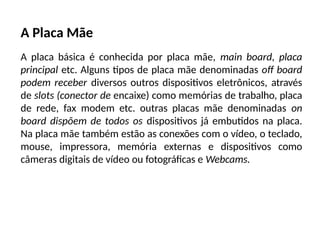

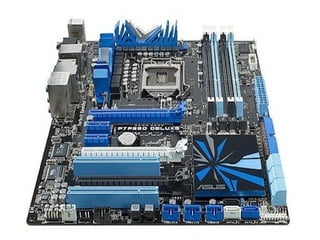

3. A Placa Mãe
A placa básica é conhecida por placa mãe, main board, placa
principal etc. Alguns tipos de placa mãe denominadas off board
podem receber diversos outros dispositivos eletrônicos, através
de slots (conector de encaixe) como memórias de trabalho, placa
de rede, fax modem etc. outras placas mãe denominadas on
board dispõem de todos os dispositivos já embutidos na placa.
Na placa mãe também estão as conexões com o vídeo, o teclado,
mouse, impressora, memória externas e dispositivos como
câmeras digitais de vídeo ou fotográficas e Webcams.

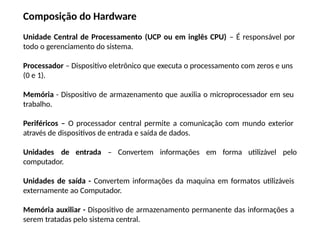

7. Composição do Hardware
Unidade Central de Processamento (UCP ou em inglês CPU) – É responsável por
todo o gerenciamento do sistema.
Processador – Dispositivo eletrônico que executa o processamento com zeros e uns
(0 e 1).
Memória - Dispositivo de armazenamento que auxilia o microprocessador em seu
trabalho.
Periféricos – O processador central permite a comunicação com mundo exterior
através de dispositivos de entrada e saída de dados.
Unidades de entrada – Convertem informações em forma utilizável pelo
computador.
Unidades de saída - Convertem informações da maquina em formatos utilizáveis
externamente ao Computador.
Memória auxiliar - Dispositivo de armazenamento permanente das informações a
serem tratadas pelo sistema central.

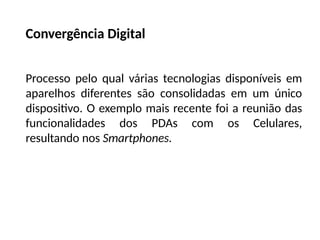

9. Convergência Digital
Processo pelo qual várias tecnologias disponíveis em
aparelhos diferentes são consolidadas em um único
dispositivo. O exemplo mais recente foi a reunião das
funcionalidades dos PDAs com os Celulares,
resultando nos Smartphones.

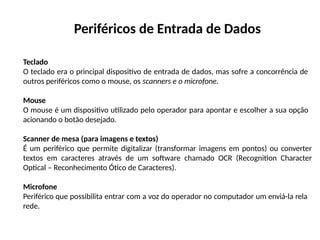

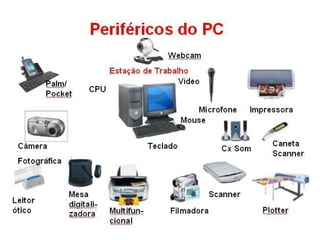

10. Periféricos de Entrada de Dados
Teclado
O teclado era o principal dispositivo de entrada de dados, mas sofre a concorrência de
outros periféricos como o mouse, os scanners e o microfone.
Mouse
O mouse é um dispositivo utilizado pelo operador para apontar e escolher a sua opção
acionando o botão desejado.
Scanner de mesa (para imagens e textos)
É um periférico que permite digitalizar (transformar imagens em pontos) ou converter
textos em caracteres através de um software chamado OCR (Recognition Character
Optical – Reconhecimento Ótico de Caracteres).
Microfone
Periférico que possibilita entrar com a voz do operador no computador um enviá-la rela
rede.

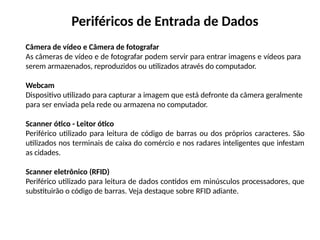

11. Periféricos de Entrada de Dados
Câmera de vídeo e Câmera de fotografar
As câmeras de vídeo e de fotografar podem servir para entrar imagens e vídeos para
serem armazenados, reproduzidos ou utilizados através do computador.
Webcam
Dispositivo utilizado para capturar a imagem que está defronte da câmera geralmente
para ser enviada pela rede ou armazena no computador.
Scanner ótico - Leitor ótico
Periférico utilizado para leitura de código de barras ou dos próprios caracteres. São
utilizados nos terminais de caixa do comércio e nos radares inteligentes que infestam
as cidades.

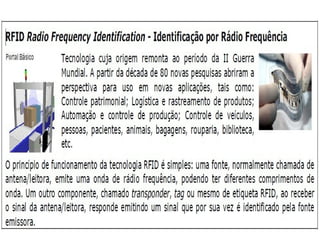

Scanner eletrônico (RFID)
Periférico utilizado para leitura de dados contidos em minúsculos processadores, que
substituirão o código de barras. Veja destaque sobre RFID adiante.

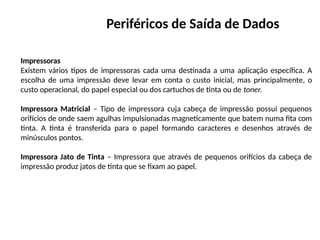

13. Periféricos de Saída de Dados
Impressoras
Existem vários tipos de impressoras cada uma destinada a uma aplicação específica. A
escolha de uma impressão deve levar em conta o custo inicial, mas principalmente, o
custo operacional, do papel especial ou dos cartuchos de tinta ou de toner.
Impressora Matricial – Tipo de impressora cuja cabeça de impressão possui pequenos
orifícios de onde saem agulhas impulsionadas magneticamente que batem numa fita com
tinta. A tinta é transferida para o papel formando caracteres e desenhos através de
minúsculos pontos.
Impressora Jato de Tinta – Impressora que através de pequenos orifícios da cabeça de
impressão produz jatos de tinta que se fixam ao papel.

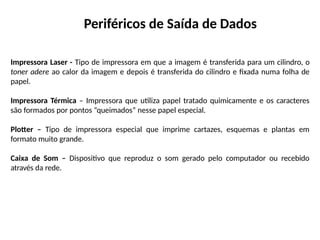

14. Periféricos de Saída de Dados
Impressora Laser - Tipo de impressora em que a imagem é transferida para um cilindro, o
toner adere ao calor da imagem e depois é transferida do cilindro e fixada numa folha de
papel.
Impressora Térmica – Impressora que utiliza papel tratado quimicamente e os caracteres
são formados por pontos “queimados” nesse papel especial.
Plotter – Tipo de impressora especial que imprime cartazes, esquemas e plantas em
formato muito grande.
Caixa de Som – Dispositivo que reproduz o som gerado pelo computador ou recebido
através da rede.

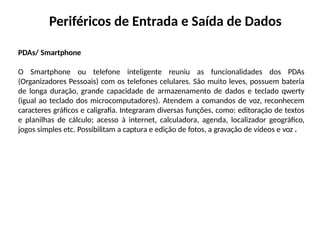

15. Periféricos de Entrada e Saída de Dados
PDAs/ Smartphone
O Smartphone ou telefone inteligente reuniu as funcionalidades dos PDAs
(Organizadores Pessoais) com os telefones celulares. São muito leves, possuem bateria
de longa duração, grande capacidade de armazenamento de dados e teclado qwerty
(igual ao teclado dos microcomputadores). Atendem a comandos de voz, reconhecem
caracteres gráficos e caligrafia. Integraram diversas funções, como: editoração de textos
e planilhas de cálculo; acesso à internet, calculadora, agenda, localizador geográfico,
jogos simples etc. Possibilitam a captura e edição de fotos, a gravação de vídeos e voz .

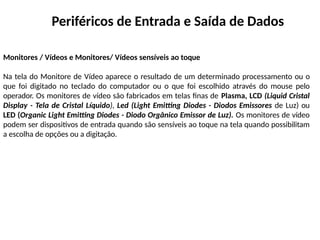

16. Periféricos de Entrada e Saída de Dados
Monitores / Vídeos e Monitores/ Vídeos sensíveis ao toque
Na tela do Monitore de Vídeo aparece o resultado de um determinado processamento ou o
que foi digitado no teclado do computador ou o que foi escolhido através do mouse pelo
operador. Os monitores de vídeo são fabricados em telas finas de Plasma, LCD (Liquid Cristal
Display - Tela de Cristal Líquido), Led (Light Emitting Diodes - Diodos Emissores de Luz) ou
LED (Organic Light Emitting Diodes - Diodo Orgânico Emissor de Luz). Os monitores de vídeo
podem ser dispositivos de entrada quando são sensíveis ao toque na tela quando possibilitam
a escolha de opções ou a digitação.

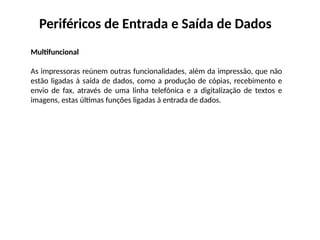

17. Periféricos de Entrada e Saída de Dados
Multifuncional
As impressoras reúnem outras funcionalidades, além da impressão, que não
estão ligadas à saída de dados, como a produção de cópias, recebimento e
envio de fax, através de uma linha telefônica e a digitalização de textos e
imagens, estas últimas funções ligadas à entrada de dados.

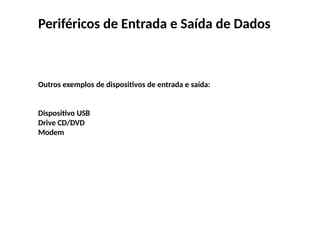

18. Periféricos de Entrada e Saída de Dados
Outros exemplos de dispositivos de entrada e saída:
Dispositivo USB
Drive CD/DVD
Modem

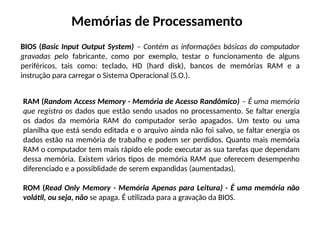

19. Memórias de Processamento
BIOS (Basic Input Output System) – Contém as informações básicas do computador
gravadas pelo fabricante, como por exemplo, testar o funcionamento de alguns
periféricos, tais como: teclado, HD (hard disk), bancos de memórias RAM e a
instrução para carregar o Sistema Operacional (S.O.).
RAM (Random Access Memory - Memória de Acesso Randômico) – É uma memória
que registra os dados que estão sendo usados no processamento. Se faltar energia
os dados da memória RAM do computador serão apagados. Um texto ou uma
planilha que está sendo editada e o arquivo ainda não foi salvo, se faltar energia os
dados estão na memória de trabalho e podem ser perdidos. Quanto mais memória
RAM o computador tem mais rápido ele pode executar as sua tarefas que dependam
dessa memória. Existem vários tipos de memória RAM que oferecem desempenho
diferenciado e a possiblidade de serem expandidas (aumentadas).
ROM (Read Only Memory - Memória Apenas para Leitura) - É uma memória não
volátil, ou seja, não se apaga. É utilizada para a gravação da BIOS.

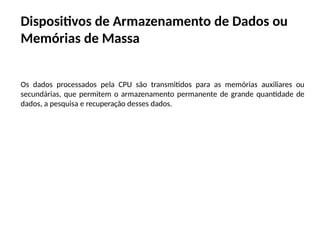

20. Dispositivos de Armazenamento de Dados ou
Memórias de Massa
Os dados processados pela CPU são transmitidos para as memórias auxiliares ou
secundárias, que permitem o armazenamento permanente de grande quantidade de
dados, a pesquisa e recuperação desses dados.

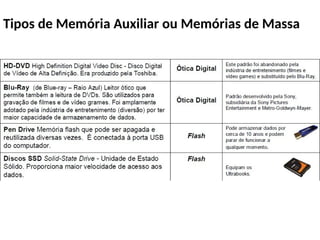

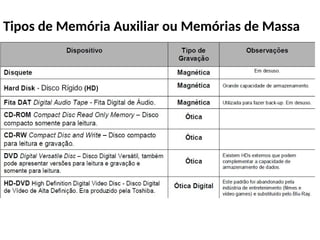

21. Tipos de Memória Auxiliar ou Memórias de Massa

22. Tipos de Memória Auxiliar ou Memórias de Massa

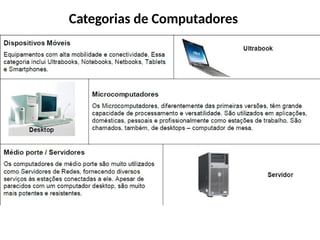

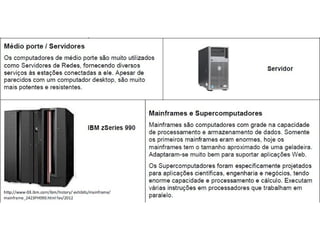

24. Categorias de Computadores

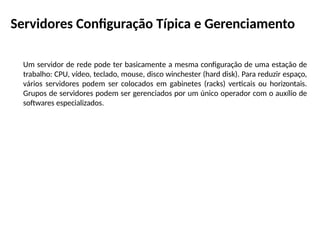

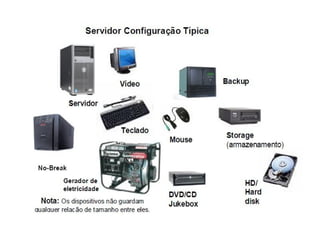

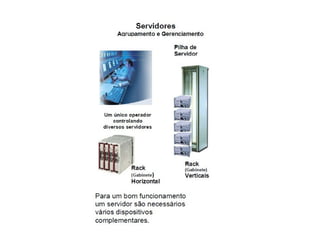

26. Servidores Configuração Típica e Gerenciamento
Um servidor de rede pode ter basicamente a mesma configuração de uma estação de
trabalho: CPU, vídeo, teclado, mouse, disco winchester (hard disk). Para reduzir espaço,
vários servidores podem ser colocados em gabinetes (racks) verticais ou horizontais.
Grupos de servidores podem ser gerenciados por um único operador com o auxílio de
softwares especializados.

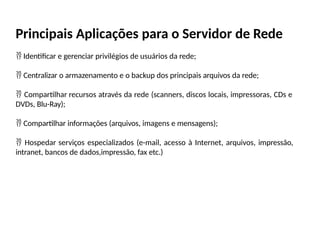

30. Principais Aplicações para o Servidor de Rede
 Identificar e gerenciar privilégios de usuários da rede;
 Centralizar o armazenamento e o backup dos principais arquivos da rede;
 Compartilhar recursos através da rede (scanners, discos locais, impressoras, CDs e
DVDs, Blu-Ray);
 Compartilhar informações (arquivos, imagens e mensagens);
 Hospedar serviços especializados (e-mail, acesso à Internet, arquivos, impressão,
intranet, bancos de dados,impressão, fax etc.)

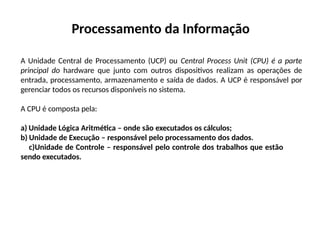

31. Processamento da Informação
A Unidade Central de Processamento (UCP) ou Central Process Unit (CPU) é a parte
principal do hardware que junto com outros dispositivos realizam as operações de
entrada, processamento, armazenamento e saída de dados. A UCP é responsável por
gerenciar todos os recursos disponíveis no sistema.
A CPU é composta pela:
a) Unidade Lógica Aritmética – onde são executados os cálculos;
b) Unidade de Execução – responsável pelo processamento dos dados.
c)Unidade de Controle – responsável pelo controle dos trabalhos que estão
sendo executados.

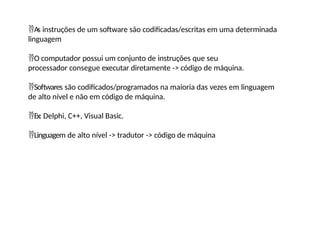

38. As instruções de um software são codificadas/escritas em uma determinada
linguagem
O computador possui um conjunto de instruções que seu
processador consegue executar diretamente -> código de máquina.
Softwares são codificados/programados na maioria das vezes em linguagem
de alto nível e não em código de máquina.
Ex: Delphi, C++, Visual Basic.
Linguagem de alto nível -> tradutor -> código de máquina

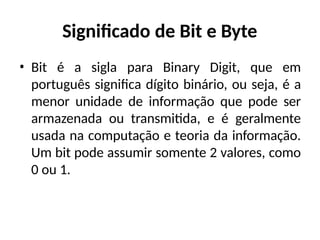

57. Significado de Bit e Byte
• Bit é a sigla para Binary Digit, que em
português significa dígito binário, ou seja, é a
menor unidade de informação que pode ser
armazenada ou transmitida, e é geralmente
usada na computação e teoria da informação.
Um bit pode assumir somente 2 valores, como
0 ou 1.

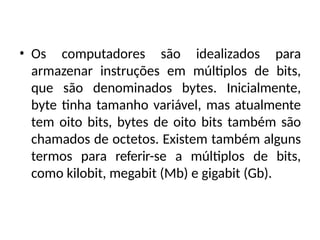

58. • Os computadores são idealizados para
armazenar instruções em múltiplos de bits,
que são denominados bytes. Inicialmente,
byte tinha tamanho variável, mas atualmente
tem oito bits, bytes de oito bits também são
chamados de octetos. Existem também alguns
termos para referir-se a múltiplos de bits,
como kilobit, megabit (Mb) e gigabit (Gb).

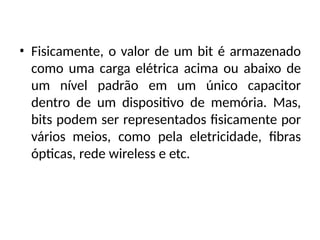

59. • Fisicamente, o valor de um bit é armazenado
como uma carga elétrica acima ou abaixo de
um nível padrão em um único capacitor
dentro de um dispositivo de memória. Mas,
bits podem ser representados fisicamente por
vários meios, como pela eletricidade, fibras
ópticas, rede wireless e etc.

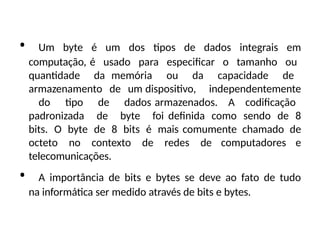

60. • Um byte é um dos tipos de dados integrais em
computação, é usado para especificar o tamanho ou
quantidade da memória ou da capacidade de
armazenamento de um dispositivo, independentemente
do tipo de dados armazenados. A codificação
padronizada de byte foi definida como sendo de 8
bits. O byte de 8 bits é mais comumente chamado de
octeto no contexto de redes de computadores e
telecomunicações.
• A importância de bits e bytes se deve ao fato de tudo
na informática ser medido através de bits e bytes.

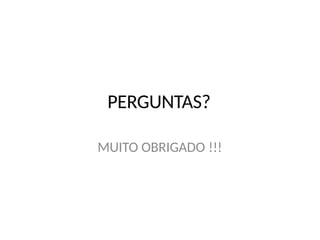

61. PERGUNTAS?
