Arquitetura De Ap Is GráFicas Do Java Dtv Lwuit E Dtv Ui

Erisvaldo Gadelha Saraiva Júnior

Arquitetura de APIs Gráficas do JavaDTV

LWUIT e DTV-UI
Erisvaldo Gadelha Saraiva Júnior
Laboratório de Aplicações de Vídeo Digital
Departamento de Informática - UFPB
Contato: erisvaldojunior@gmail.com

Objetivo
Expor a arquitetura de APIs Gráficas do JavaDTV: LWUIT e DTV-UI.
Organize with Sections

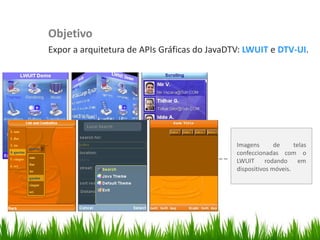

Imagens de telas
confeccionadas com o
LWUIT rodando em
dispositivos móveis.

Roteiro de Apresentação

APIs Gráficas A API Gráfica A API Gráfica
do JavaDTV LWUIT DTV-UI

Arquitetura de APIs Gráficas do JavaDTV: LWUIT e DTV-UI

APIs Gráficas do JavaDTV

Descrição arquitetural das APIs Gráficas do JavaDTV

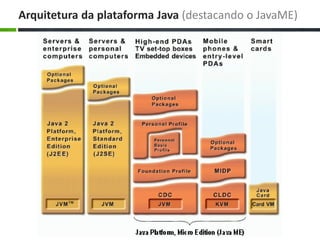

Arquitetura da plataforma Java (destacando o JavaME)

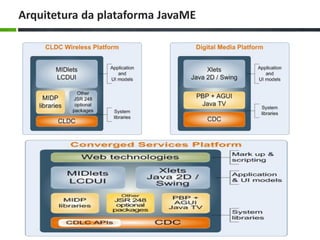

Arquitetura da plataforma JavaME

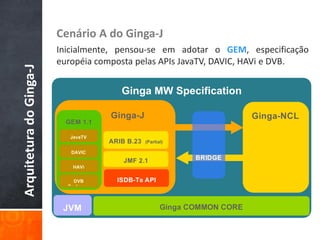

Cenário A do Ginga-J
Inicialmente, pensou-se em adotar o GEM, especificação
européia composta pelas APIs JavaTV, DAVIC, HAVi e DVB.
Arquitetura do Ginga-J

Cenário B do Ginga-J
Posteriormente, substituiu-se o GEM pelo JavaDTV, especificação
da Sun (em parceria com o Fórum brasileiro de TV Digital)
composta pelas APIs JavaTV, Transport, LWUIT e App.

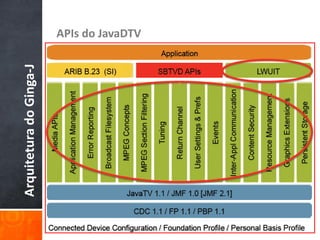

Arquitetura do Ginga-J APIs do JavaDTV

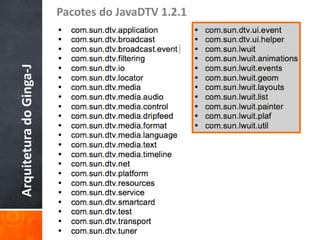

Pacotes do JavaDTV 1.2.1

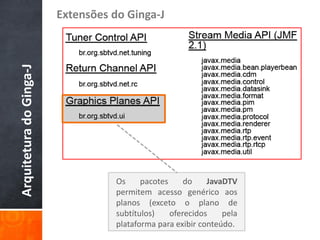

Extensões do Ginga-J

Os pacotes do JavaDTV
permitem acesso genérico aos
planos (exceto o plano de
subtítulos) oferecidos pela
plataforma para exibir conteúdo.

A API Gráfica LWUIT

Descrição arquitetural da API Gráfica LWUIT, parte integrante do JavaDTV

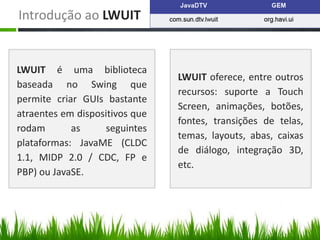

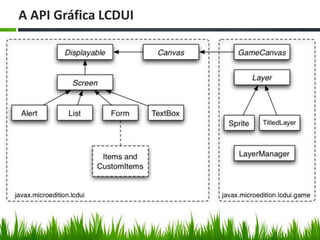

Introdução ao LWUIT

LWUIT é uma biblioteca
LWUIT oferece, entre outros
baseada no Swing que
recursos: suporte a Touch
permite criar GUIs bastante
Screen, animações, botões,
atraentes em dispositivos que
fontes, transições de telas,
rodam as seguintes
temas, layouts, abas, caixas
plataformas: JavaME (CLDC
de diálogo, integração 3D,
1.1, MIDP 2.0 / CDC, FP e
etc.
PBP) ou JavaSE.

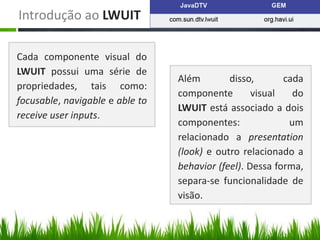

Introdução ao LWUIT

Cada componente visual do
LWUIT possui uma série de
Além disso, cada
propriedades, tais como:
componente visual do
focusable, navigable e able to
LWUIT está associado a dois
receive user inputs.
componentes: um
relacionado a presentation
(look) e outro relacionado a
behavior (feel). Dessa forma,
separa-se funcionalidade de
visão.

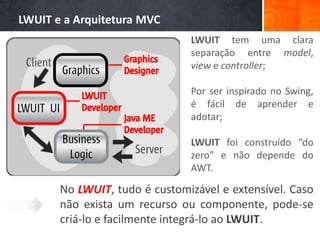

LWUIT e a Arquitetura MVC
LWUIT tem uma clara
separação entre model,
view e controller;

Por ser inspirado no Swing,
é fácil de aprender e
adotar;

LWUIT foi construído “do
zero” e não depende do
AWT.

No LWUIT, tudo é customizável e extensível. Caso
não exista um recurso ou componente, pode-se
criá-lo e facilmente integrá-lo ao LWUIT.

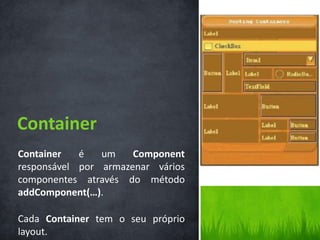

Container
Container é um Component
responsável por armazenar vários
componentes através do método
addComponent(…).

Cada Container tem o seu próprio
layout.

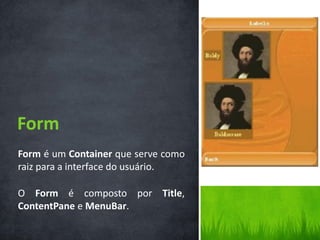

Form
Form é um Container que serve como
raiz para a interface do usuário.

O Form é composto por Title,
ContentPane e MenuBar.

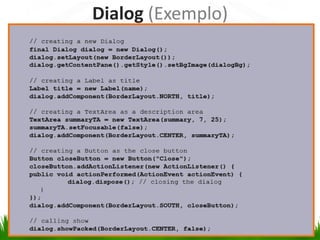

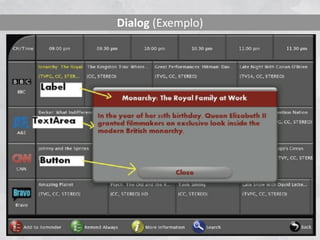

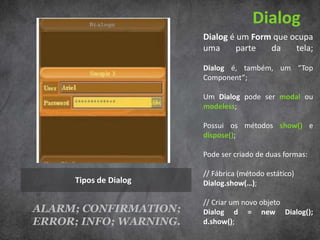

Dialog
Dialog é um Form que ocupa
uma parte da tela;

Dialog é, também, um “Top
Component”;

Um Dialog pode ser modal ou
modeless;

Possui os métodos show() e
dispose();

Pode ser criado de duas formas:

// Fábrica (método estático)
Tipos de Dialog Dialog.show(…);

// Criar um novo objeto
ALARM; CONFIRMATION; Dialog d = new Dialog();
ERROR; INFO; WARNING. d.show();

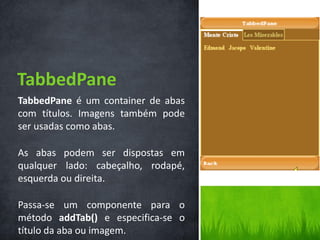

TabbedPane
TabbedPane é um container de abas
com títulos. Imagens também pode
ser usadas como abas.

As abas podem ser dispostas em
qualquer lado: cabeçalho, rodapé,
esquerda ou direita.

Passa-se um componente para o
método addTab() e especifica-se o
título da aba ou imagem.

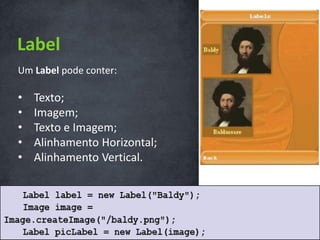

Label
Um Label pode conter:

• Texto;
• Imagem;
• Texto e Imagem;
• Alinhamento Horizontal;
• Alinhamento Vertical.

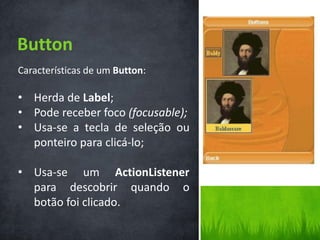

Button
Características de um Button:

• Herda de Label;
• Pode receber foco (focusable);
• Usa-se a tecla de seleção ou
ponteiro para clicá-lo;

• Usa-se um ActionListener
para descobrir quando o
botão foi clicado.

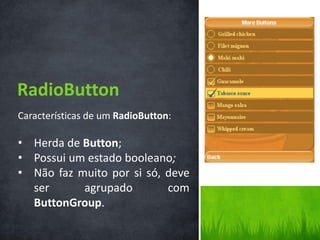

RadioButton
Características de um RadioButton:

• Herda de Button;
• Possui um estado booleano;
• Não faz muito por si só, deve
ser agrupado com
ButtonGroup.

CheckBox
Características de um CheckBox:

• Herda de Button;
• Possui um estado booleano;

• Verifica-se a seleção do
mesmo através do método
isSelected().

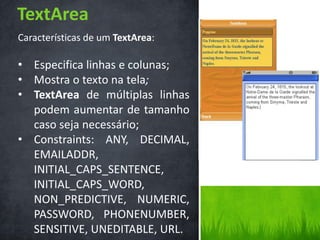

TextArea
Características de um TextArea:

• Especifica linhas e colunas;
• Mostra o texto na tela;
• TextArea de múltiplas linhas
podem aumentar de tamanho
caso seja necessário;
• Constraints: ANY, DECIMAL,
EMAILADDR,
INITIAL_CAPS_SENTENCE,
INITIAL_CAPS_WORD,
NON_PREDICTIVE, NUMERIC,
PASSWORD, PHONENUMBER,
SENSITIVE, UNEDITABLE, URL.

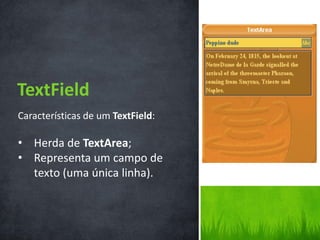

TextField
Características de um TextField:

• Herda de TextArea;
• Representa um campo de
texto (uma única linha).

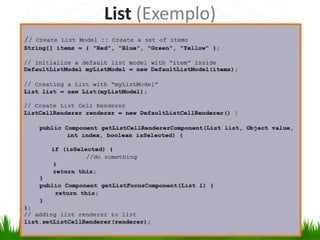

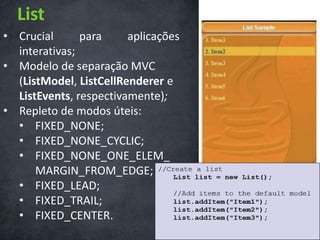

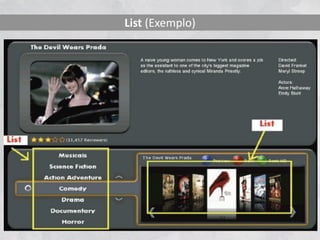

List
• Crucial para aplicações
interativas;
• Modelo de separação MVC
(ListModel, ListCellRenderer e
ListEvents, respectivamente);
• Repleto de modos úteis:
• FIXED_NONE;
• FIXED_NONE_CYCLIC;
• FIXED_NONE_ONE_ELEM_
MARGIN_FROM_EDGE;
• FIXED_LEAD;
• FIXED_TRAIL;
• FIXED_CENTER.

ListModel
Representa a estrutura de dados de um
List.
• Crie a sua própria classe de
modelo implementando a
interface ListModel;
• Lance eventos de mudança de
dados para a visão;
• O modelo permite que a lista
mostre uma quantidade
ilimitada de dados;
• List tem um modelo padrão, o
DefaultModel.

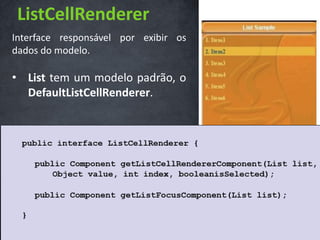

ListCellRenderer
Interface responsável por exibir os
dados do modelo.

• List tem um modelo padrão, o
DefaultListCellRenderer.

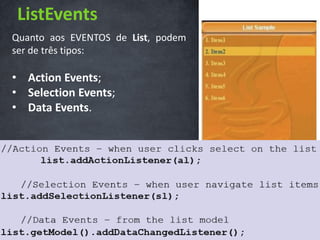

ListEvents
Quanto aos EVENTOS de List, podem
ser de três tipos:

• Action Events;
• Selection Events;
• Data Events.

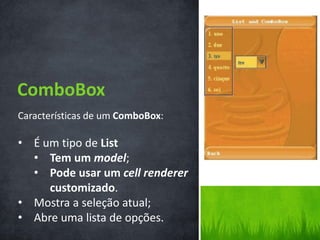

ComboBox
Características de um ComboBox:

• É um tipo de List
• Tem um model;
• Pode usar um cell renderer
customizado.
• Mostra a seleção atual;
• Abre uma lista de opções.

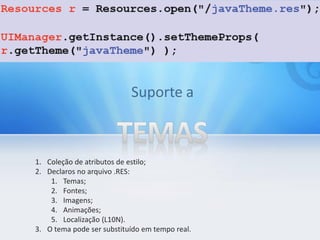

1. Coleção de atributos de estilo;
2. Declaros no arquivo .RES:
1. Temas;
2. Fontes;
3. Imagens;
4. Animações;
5. Localização (L10N).
3. O tema pode ser substituído em tempo real.

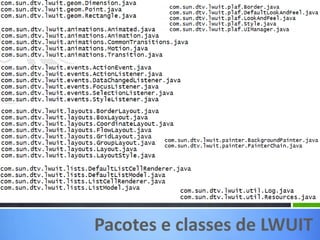

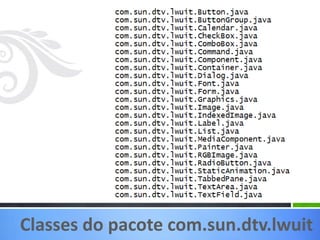

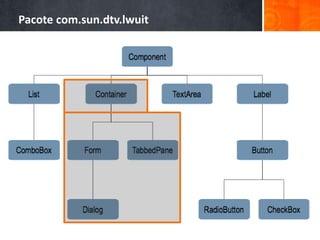

Classes do pacote com.sun.dtv.lwuit

A API Gráfica DTV-UI

Descrição arquitetural da API Gráfica DTV-UI, parte integrante do JavaDTV

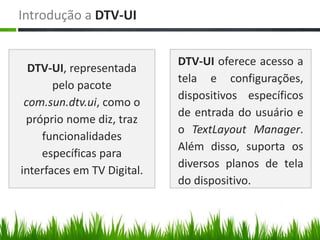

Introdução a DTV-UI

DTV-UI oferece acesso a
DTV-UI, representada
tela e configurações,
pelo pacote
dispositivos específicos
com.sun.dtv.ui, como o
de entrada do usuário e
próprio nome diz, traz
o TextLayout Manager.
funcionalidades
Além disso, suporta os
específicas para
diversos planos de tela
interfaces em TV Digital.
do dispositivo.

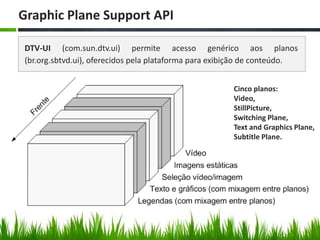

Graphic Plane Support API

DTV-UI (com.sun.dtv.ui) permite acesso genérico aos planos
(br.org.sbtvd.ui), oferecidos pela plataforma para exibição de conteúdo.

Cinco planos:
Video,
StillPicture,
Switching Plane,
Text and Graphics Plane,
Subtitle Plane.

Graphic Plane Support API

A Graphic Plane Support API define três classes adicionais para as APIs de
Interface do JavaDTV: ColorCoding, StillPicture e SwitchArea.

» ColorCoding possui constantes para enumerar os possíveis modelos de
codificação para cada plano;

» StillPicture permite que imagens JPEG sejam inseridas no plano estático de
imagens;

» SwitchArea é um componente que define uma área retangular para o plano
de seleção de vídeo/imagem. Cada retângulo pode ser adicionado através
do método addComponent(…) de com.sun.dtv.lwuit.Component, no qual o
plano de imagens estáticas aparecerá sobre o plano de vídeo ou vice-versa,
dependendo do estilo (cor) do componente (preto mostra o vídeo e branco
mostra a imagem estática).

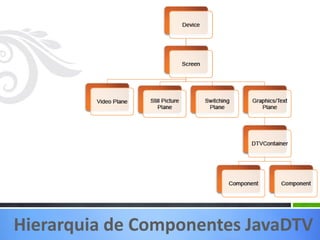

Hierarquia de Componentes JavaDTV

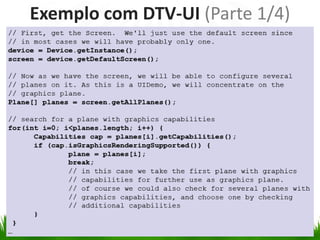

Exemplo com DTV-UI (Parte 1/4)

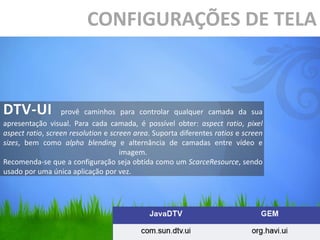

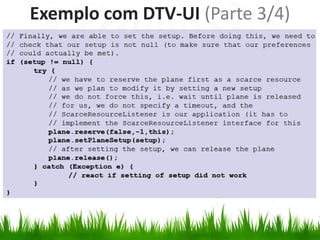

CONFIGURAÇÕES DE TELA

DTV-UI provê caminhos para controlar qualquer camada da sua
apresentação visual. Para cada camada, é possível obter: aspect ratio, pixel
aspect ratio, screen resolution e screen area. Suporta diferentes ratios e screen
sizes, bem como alpha blending e alternância de camadas entre vídeo e
imagem.
Recomenda-se que a configuração seja obtida como um ScarceResource, sendo
usado por uma única aplicação por vez.

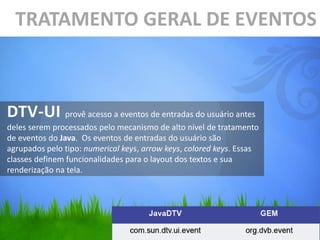

TRATAMENTO GERAL DE EVENTOS

DTV-UI provê acesso a eventos de entradas do usuário antes
deles serem processados pelo mecanismo de alto nível de tratamento
de eventos do Java. Os eventos de entradas do usuário são
agrupados pelo tipo: numerical keys, arrow keys, colored keys. Essas
classes definem funcionalidades para o layout dos textos e sua
renderização na tela.

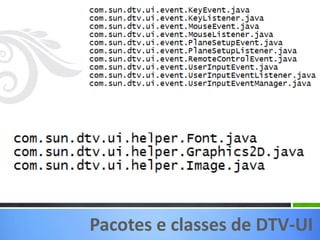

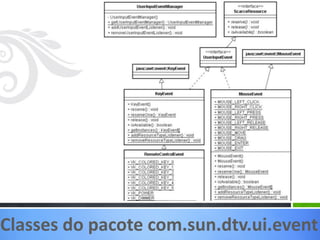

Classes do pacote com.sun.dtv.ui.event

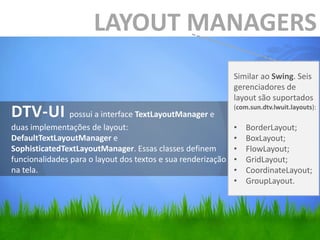

LAYOUT MANAGERS
Similar ao Swing. Seis
gerenciadores de
layout são suportados
DTV-UI possui a interface TextLayoutManager e (com.sun.dtv.lwuit.layouts):

duas implementações de layout: • BorderLayout;
DefaultTextLayoutManager e • BoxLayout;
SophisticatedTextLayoutManager. Essas classes definem • FlowLayout;
funcionalidades para o layout dos textos e sua renderização • GridLayout;
na tela. • CoordinateLayout;
• GroupLayout.

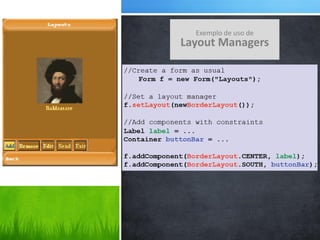

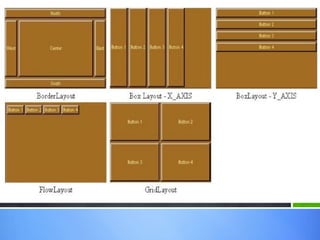

Exemplo de uso de
Layout Managers

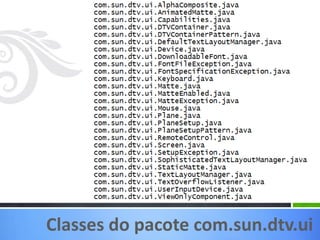

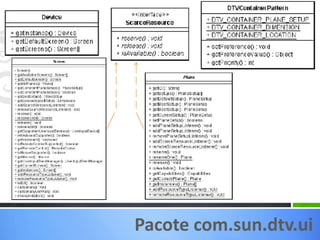

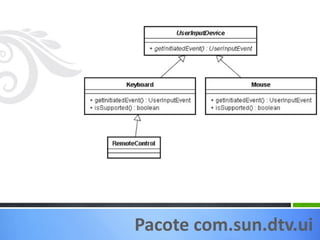

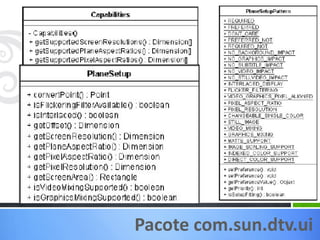

Classes do pacote com.sun.dtv.ui

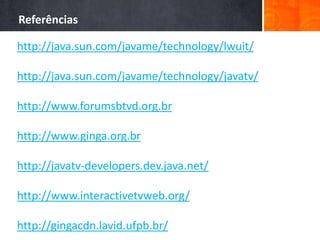

Referências

http://java.sun.com/javame/technology/lwuit/

http://java.sun.com/javame/technology/javatv/

http://www.forumsbtvd.org.br

http://www.ginga.org.br

http://javatv-developers.dev.java.net/

http://www.interactivetvweb.org/

http://gingacdn.lavid.ufpb.br/

? Dúvidas?

Questionamentos sobre LWUIT e DTV-UI

What’s Your Message?
OBRIGADO!
