QtModeling permite a criação, manipulação e transformação de modelos em diversas linguagens de modelagem. Ele também permite a criação de novas linguagens de modelagem específicas de domínio. Ferramentas como DuSE-MT usam QtModeling para fornecer funcionalidades como edição de propriedades, plugins e sintaxes concretas para modelos. QtModeling continua em desenvolvimento ativo com foco em geração de código, redes sociais e estilos arquiteturais.

1.
QtModeling: Metamodelagem e
Model-Driven Software Engineering
com Qt5
Sandro S. Andrade
sandroandrade@kde.org / @andradesandro
FISL 15 – Fórum Internacional de Software Livre – Porto Alegre – Maio/2014

2.

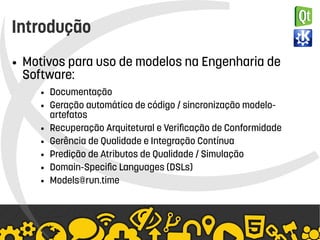

Introdução
● Motivos para uso de modelos na Engenharia de
Software:
● Documentação
● Geração automática de código / sincronização modelo-
artefatos
● Recuperação Arquitetural e Verificação de Conformidade
● Gerência de Qualidade e Integração Contínua
● Predição de Atributos de Qualidade / Simulação
● Domain-Specific Languages (DSLs)
● Models@run.time

3.
Introdução
● Diferentes notações diferentes propósitos→ →
diferentes graus de formalidade:
– Linguagem natural, gráficos informais, UML, Architecture
Description Languages (ADLs)
● Linguagens de modelagem baseadas em
metamodelos:
– Metamodelo Linguagem de Modelagem Modelo→ →
– MOF MOF {UML, CWM, DuSE} seu modelo→ → →

4.
Introdução

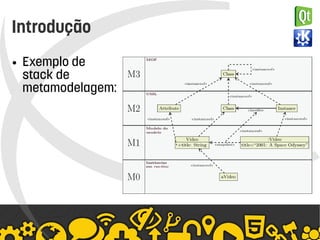

● Exemplo de
stack de
metamodelagem:

5.

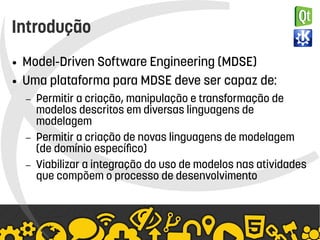

Introdução
● Model-Driven Software Engineering (MDSE)
● Uma plataforma para MDSE deve ser capaz de:
– Permitir a criação, manipulação e transformação de
modelos descritos em diversas linguagens de
modelagem
– Permitir a criação de novas linguagens de modelagem
(de domínio específico)
– Viabilizar a integração do uso de modelos nas atividades
que compõem o processo de desenvolvimento

6.

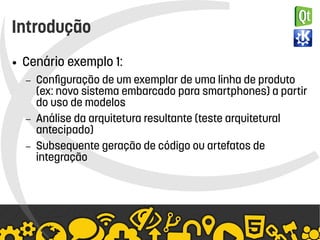

Introdução
● Cenário exemplo 1:
– Configuração de um exemplar de uma linha de produto
(ex: novo sistema embarcado para smartphones) a partir
do uso de modelos
– Análise da arquitetura resultante (teste arquitetural
antecipado)
– Subsequente geração de código ou artefatos de
integração

7.

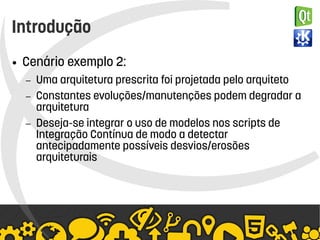

Introdução
● Cenário exemplo 2:
– Uma arquitetura prescrita foi projetada pelo arquiteto
– Constantes evoluções/manutenções podem degradar a
arquitetura
– Deseja-se integrar o uso de modelos nos scripts de
Integração Contínua de modo a detectar
antecipadamente possíveis desvios/erosões
arquiteturais

8.

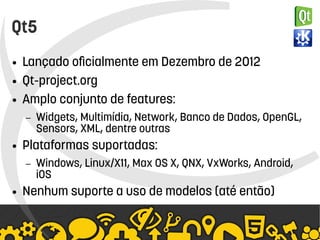

Qt5
● Lançado oficialmente em Dezembro de 2012
● Qt-project.org
● Amplo conjunto de features:
– Widgets, Multimídia, Network, Banco de Dados, OpenGL,
Sensors, XML, dentre outras
● Plataformas suportadas:
– Windows, Linux/X11, Max OS X, QNX, VxWorks, Android,
iOS
● Nenhum suporte a uso de modelos (até então)

9.
Qt5

10.

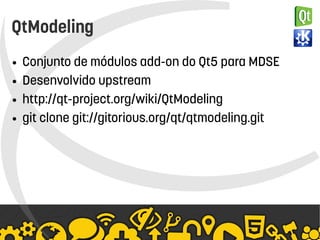

QtModeling
● Conjunto de módulos add-on do Qt5 para MDSE
● Desenvolvido upstream
● http://qt-project.org/wiki/QtModeling
● git clone git://gitorious.org/qt/qtmodeling.git

11.
QtModeling
● Objetivos:
– Alta conformidade com os padrões do Object
Management Group (OMG)
– API Qt-ish para criação e manipulação de modelos:
● Fácil compreensão
● Boa produtividade
– Excelente desempenho em múltiplas plataformas
– Suporte por ferramenta (DuSE-MT):
● Extensibilidade

12.

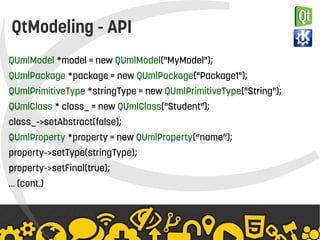

QtModeling - API
QUmlModel *model = new QUmlModel("MyModel");
QUmlPackage *package = new QUmlPackage("Package1");
QUmlPrimitiveType *stringType = new QUmlPrimitiveType("String");
QUmlClass * class_ = new QUmlClass("Student");
class_->setAbstract(false);
QUmlProperty *property = new QUmlProperty(“name”);
property->setType(stringType);
property->setFinal(true);
… (cont.)

13.

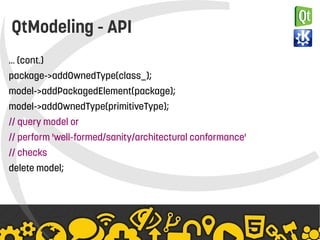

QtModeling - API
… (cont.)
package->addOwnedType(class_);
model->addPackagedElement(package);
model->addOwnedType(primitiveType);
// query model or
// perform 'well-formed/sanity/architectural conformance'
// checks
delete model;

14.

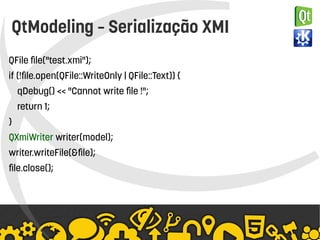

QtModeling – Serialização XMI
QFile file("test.xmi");
if (!file.open(QFile::WriteOnly | QFile::Text)) {
qDebug() << "Cannot write file !";
return 1;
}
QXmiWriter writer(model);
writer.writeFile(&file);
file.close();

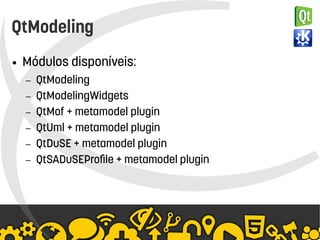

15.
QtModeling
● Módulos disponíveis:
– QtModeling
– QtModelingWidgets
– QtMof + metamodel plugin
– QtUml + metamodel plugin
– QtDuSE + metamodel plugin
– QtSADuSEProfile + metamodel plugin

16.

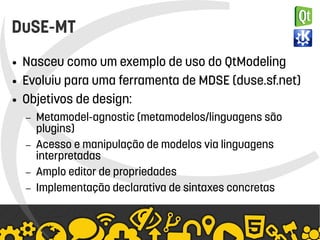

DuSE-MT
● Nasceu como um exemplo de uso do QtModeling
● Evoluiu para uma ferramenta de MDSE (duse.sf.net)
● Objetivos de design:
– Metamodel-agnostic (metamodelos/linguagens são
plugins)
– Acesso e manipulação de modelos via linguagens
interpretadas
– Amplo editor de propriedades
– Implementação declarativa de sintaxes concretas

17.

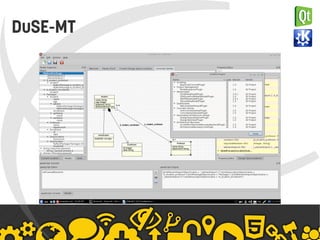

DuSE-MT

18.

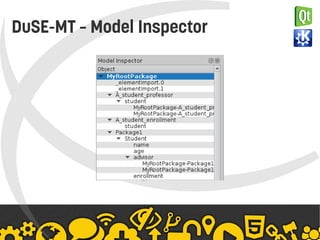

DuSE-MT – Model Inspector

19.
DuSE-MT – Plugins

20.

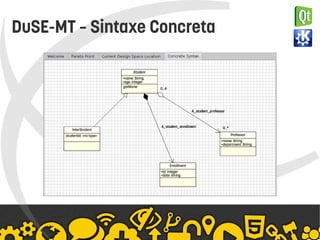

DuSE-MT – Sintaxe Concreta

21.

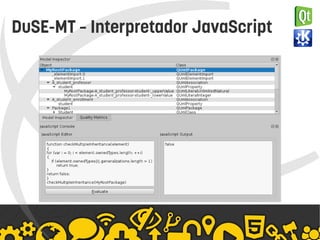

DuSE-MT – Interpretador JavaScript

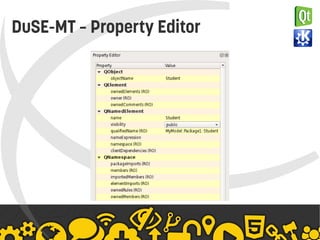

22.
DuSE-MT – Property Editor

23.

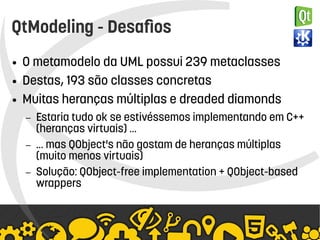

QtModeling - Desafios
● O metamodelo da UML possui 239 metaclasses
● Destas, 193 são classes concretas
● Muitas heranças múltiplas e dreaded diamonds
– Estaria tudo ok se estivéssemos implementando em C++
(heranças virtuais) …
– … mas QObject's não gostam de heranças múltiplas
(muito menos virtuais)
– Solução: QObject-free implementation + QObject-based
wrappers

24.

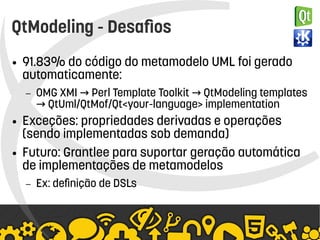

QtModeling - Desafios
● 91.83% do código do metamodelo UML foi gerado
automaticamente:
– OMG XMI Perl Template Toolkit QtModeling templates→ →
QtUml/QtMof/Qt<your-language> implementation→
● Exceções: propriedades derivadas e operações
(sendo implementadas sob demanda)
● Futuro: Grantlee para suportar geração automática
de implementações de metamodelos
– Ex: definição de DSLs

25.
QtModeling - Desafios

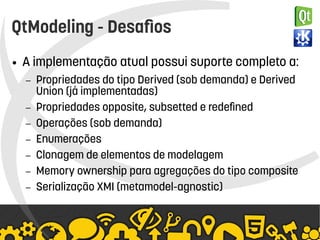

● A implementação atual possui suporte completo a:
– Propriedades do tipo Derived (sob demanda) e Derived
Union (já implementadas)
– Propriedades opposite, subsetted e redefined
– Operações (sob demanda)
– Enumerações
– Clonagem de elementos de modelagem
– Memory ownership para agregações do tipo composite
– Serialização XMI (metamodel-agnostic)

26.

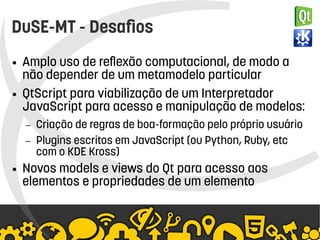

DuSE-MT - Desafios
● Amplo uso de reflexão computacional, de modo a
não depender de um metamodelo particular
● QtScript para viabilização de um Interpretador
JavaScript para acesso e manipulação de modelos:
– Criação de regras de boa-formação pelo próprio usuário
– Plugins escritos em JavaScript (ou Python, Ruby, etc
com o KDE Kross)
● Novos models e views do Qt para acesso aos
elementos e propriedades de um elemento

27.
DuSE-MT - Desafios

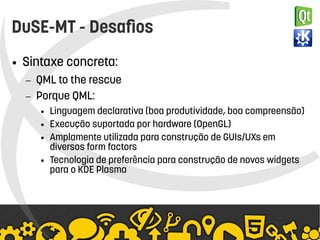

● Sintaxe concreta:
– QML to the rescue
– Porque QML:
● Linguagem declarativa (boa produtividade, boa compreensão)
● Execução suportada por hardware (OpenGL)
● Amplamente utilizada para construção de GUIs/UXs em
diversos form factors
● Tecnologia de preferência para construção de novos widgets
para o KDE Plasma

28.
DuSE-MT - Desafios

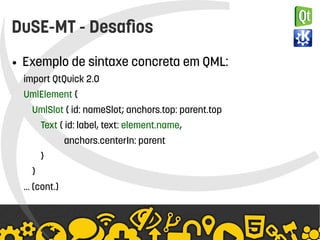

● Exemplo de sintaxe concreta em QML:
import QtQuick 2.0
UmlElement {
UmlSlot { id: nameSlot; anchors.top: parent.top
Text { id: label, text: element.name,
anchors.centerIn: parent
}
}
… (cont.)

29.

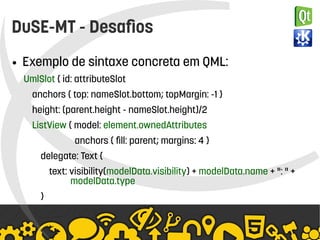

DuSE-MT - Desafios
● Exemplo de sintaxe concreta em QML:
UmlSlot { id: attributeSlot
anchors { top: nameSlot.bottom; topMargin: -1 }
height: (parent.height - nameSlot.height)/2
ListView { model: element.ownedAttributes
anchors { fill: parent; margins: 4 }
delegate: Text {
text: visibility(modelData.visibility) + modelData.name + ": " +
modelData.type
}

30.
DuSE-MT - Desafios

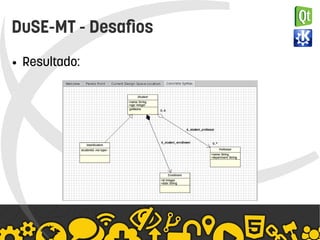

● Resultado:

31.

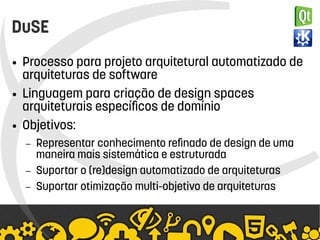

DuSE
● Processo para projeto arquitetural automatizado de
arquiteturas de software
● Linguagem para criação de design spaces
arquiteturais específicos de domínio
● Objetivos:
– Representar conhecimento refinado de design de uma
maneira mais sistemática e estruturada
– Suportar o (re)design automatizado de arquiteturas
– Suportar otimização multi-objetivo de arquiteturas

32.

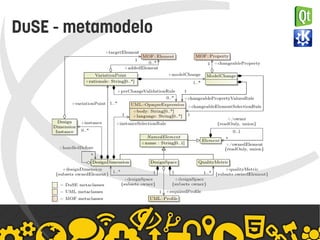

DuSE - metamodelo

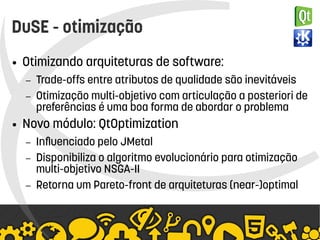

33.
DuSE - otimização
● Otimizando arquiteturas de software:
– Trade-offs entre atributos de qualidade são inevitáveis
– Otimização multi-objetivo com articulação a posteriori de
preferências é uma boa forma de abordar o problema
● Novo módulo: QtOptimization
– Influenciado pelo JMetal
– Disponibiliza o algoritmo evolucionário para otimização
multi-objetivo NSGA-II
– Retorna um Pareto-front de arquiteturas (near-)optimal

34.

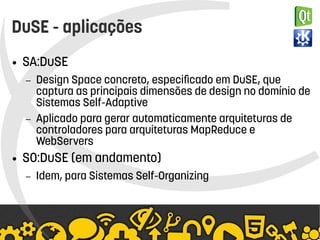

DuSE - aplicações
● SA:DuSE
– Design Space concreto, especificado em DuSE, que
captura as principais dimensões de design no domínio de
Sistemas Self-Adaptive
– Aplicado para gerar automaticamente arquiteturas de
controladores para arquiteturas MapReduce e
WebServers
● SO:DuSE (em andamento)
– Idem, para Sistemas Self-Organizing

35.
QtModeling – o futuro
● Comunidade em formação:
– 1 professor, 3 alunos de pós-graduação, 2 bolsistas PIBIC,
2 alunos de graduação
– 2 contribuidores iniciantes na Europa e Asia
● Ainda não temos um release :(

36.

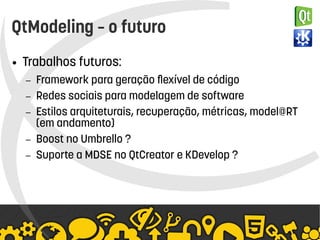

QtModeling – o futuro
● Trabalhos futuros:
– Framework para geração flexível de código
– Redes sociais para modelagem de software
– Estilos arquiteturais, recuperação, métricas, model@RT
(em andamento)
– Boost no Umbrello ?
– Suporte a MDSE no QtCreator e KDevelop ?

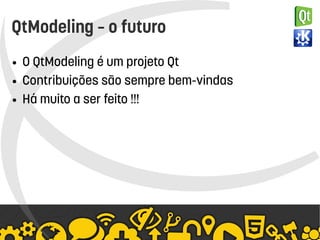

37.
QtModeling – o futuro
● O QtModeling é um projeto Qt
● Contribuições são sempre bem-vindas
● Há muito a ser feito !!!

38.
Obrigado ! Perguntas ?
Sandro S. Andrade
sandroandrade@kde.org / @andradesandro
FISL 15 – Fórum Internacional de Software Livre – Porto Alegre – Maio/2014
