Apresentação Borneo
- 1. CASA EM BORNEO MVRDV Análiseprojetual - grupo 8 Bárbara Borges Guilherme Bechelli Heloísa Bocchi Thiago Rodrigues
- 2. Pavilhão da HolandaHanôver, Alemanha, 1997 MVRDV Sobre o escritório formação multifacetada Nathalie de Vries Pavilhoes no Parque Nacional Hoge Veluwe, Holanda, de 1994-1996 Jacob Van Rijs Winy Mass Rotterdam, Holanda Alguns projetos Delft University of Technology Conjunto habitacional WoZoCo's, em Amesterdão, Holanda, de 1994-1997

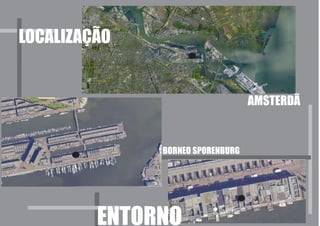

- 3. LOCALIZAÇÃO AMSTERDÃ BORNEO SPORENBURG ENTORNO

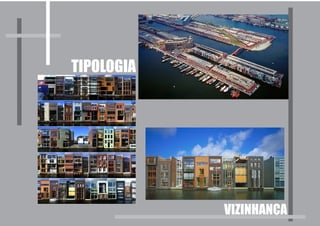

- 4. TIPOLOGIA VIZINHANÇA
- 5. TOPOGRAFIA Volume da edificação Terreno IMPLANTAÇÃO Área construída Acesso pedestres - O terreno possui duas declividades em sua extensão no sentido noroeste-sudeste. Acesso automóveis Canal de Borneo - Essas declividades são aproveitadas na configuração Demais moradias final do projeto. - A edificação ocupa cerca de 100% da área do terreno.

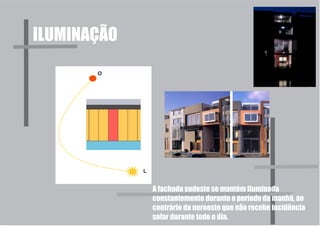

- 6. ILUMINAÇÃO O L A fachada sudeste se mantém iluminada constantemente durante o período da manhã, ao contrário da noroeste que não recebe incidência solar durante todo o dia.

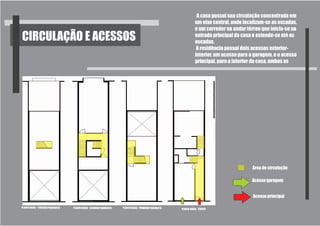

- 7. A casa possuisua circulação concentrada em um eixo central, onde localizam-se as escadas, e um corredor no andar térreo que inicia-se na CIRCULAÇÃO E ACESSOS entrada principal da casa e estende-se até as escadas. A residência possui dois acessos exterior- interior, um acesso para a garagem, e o acesso principal, para o interior da casa, ambas as Área de circulação Acesso garagem Acesso principal PLANTA BAIXA - TERCEIRO PAVIMENTO PLANTA BAIXA - SEGUNDO PAVIMENTO PLANTA BAIXA - PRIMEIRO PAVIMENTO PLANTA BAIXA - TÉRREO
- 8. SETORIZAÇÃO Trabalho Jardim Serviço Social Íntimo Circulação Garagem

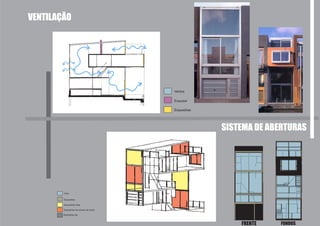

- 9. VENTILAÇÃO Ventos Exaustor Esquadrias SISTEMA DE ABERTURAS Vidro Esquadrias Esquadrias fixas Esquadrias de móveis de correr Elementos de FRENTE FUNDOS

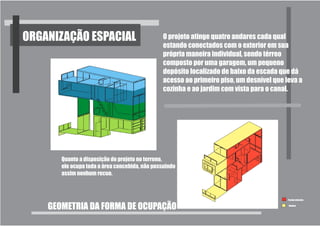

- 10. ORGANIZAÇÃO ESPACIAL O projeto atinge quatro andares cada qual estando conectados com o exterior em sua própria maneira individual, sendo térreo composto por uma garagem, um pequeno depósito localizado de baixo da escada que dá acesso ao primeiro piso, um desnível que leva a cozinha e ao jardim com vista para o canal. Quanto a disposição do projeto no terreno, ele ocupa toda a área concebida, não possuindo assim nenhum recuo. Parede divisória GEOMETRIA DA FORMA DE OCUPAÇÃO Volume

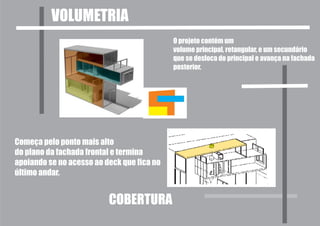

- 11. VOLUMETRIA O projeto contém um volume principal, retangular, e um secundário que se desloca do principal e avança na fachada posterior. Começa pelo ponto mais alto do plano da fachada frontal e termina apoiando se no acesso ao deck que fica no último andar. COBERTURA

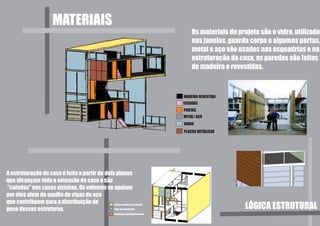

- 12. MATERIAIS Os materiais do projeto são o vidro, utilizado nas janelas, guarda corpo e algumas portas. metal e aço são usados nas esquadrias e na estruturação da casa, as paredes são feitas de madeira e revestidas. MADEIRA REVESTIDA ESCADAS PORTAS METAL/ AÇO VIDRO PLACAS METÁLICAS A estruturação da casa é feita a partir de dois planos que alcançam toda a extensão da casa e são ''colados'' nas casas vizinhas. Os volumes se apoiam por eles alem do auxilio de vigas de aço que contribuem para a distribuição do peso dessas estruturas. Parede estrutural dos volumes Vigas de sustentação LÓGICA ESTRUTURAL Paredes de sustentação interna

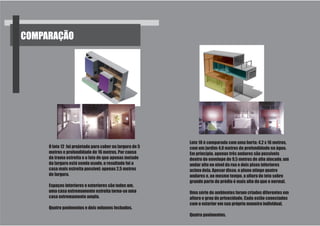

- 13. COMPARAÇÃO Lote 18 é comparado com uma horta: 4,2 x 16 metros, O lote 12 foi projetado para caber na largura de 5 com um jardim 4,0 metros de profundidade na água. metros e profundidade de 16 metros. Por causa Em princípio, apenas três andares são possíveis da trama estreita e o fato de que apenas metade dentro do envelope de 9,5 metros de alto alocado, um da largura está sendo usado, o resultado foi a andar alto no nível da rua e dois pisos inferiores casa mais estreita possível: apenas 2,5 metros acima dela. Apesar disso, o plano atinge quatro de largura. andares e, ao mesmo tempo, a altura do teto sobre grande parte do prédio é mais alto do que o normal. Espaços interiores e exteriores são todos um, uma casa extremamente estreita torna-se uma Uma série de ambientes foram criados diferentes em casa extremamente ampla. altura e grau de privacidade. Cada estão conectados com o exterior em sua própria maneira individual. Quatro pavimentos e dois volumes fechados. Quatro pavimentos.
- 14.
- 15.

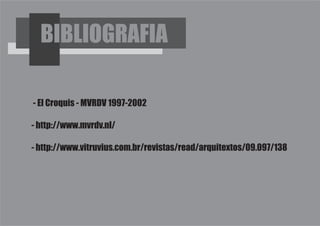

- 17. BIBLIOGRAFIA - El Croquis- MVRDV 1997-2002 - http://www.mvrdv.nl/ - http://www.vitruvius.com.br/revistas/read/arquitextos/09.097/138
