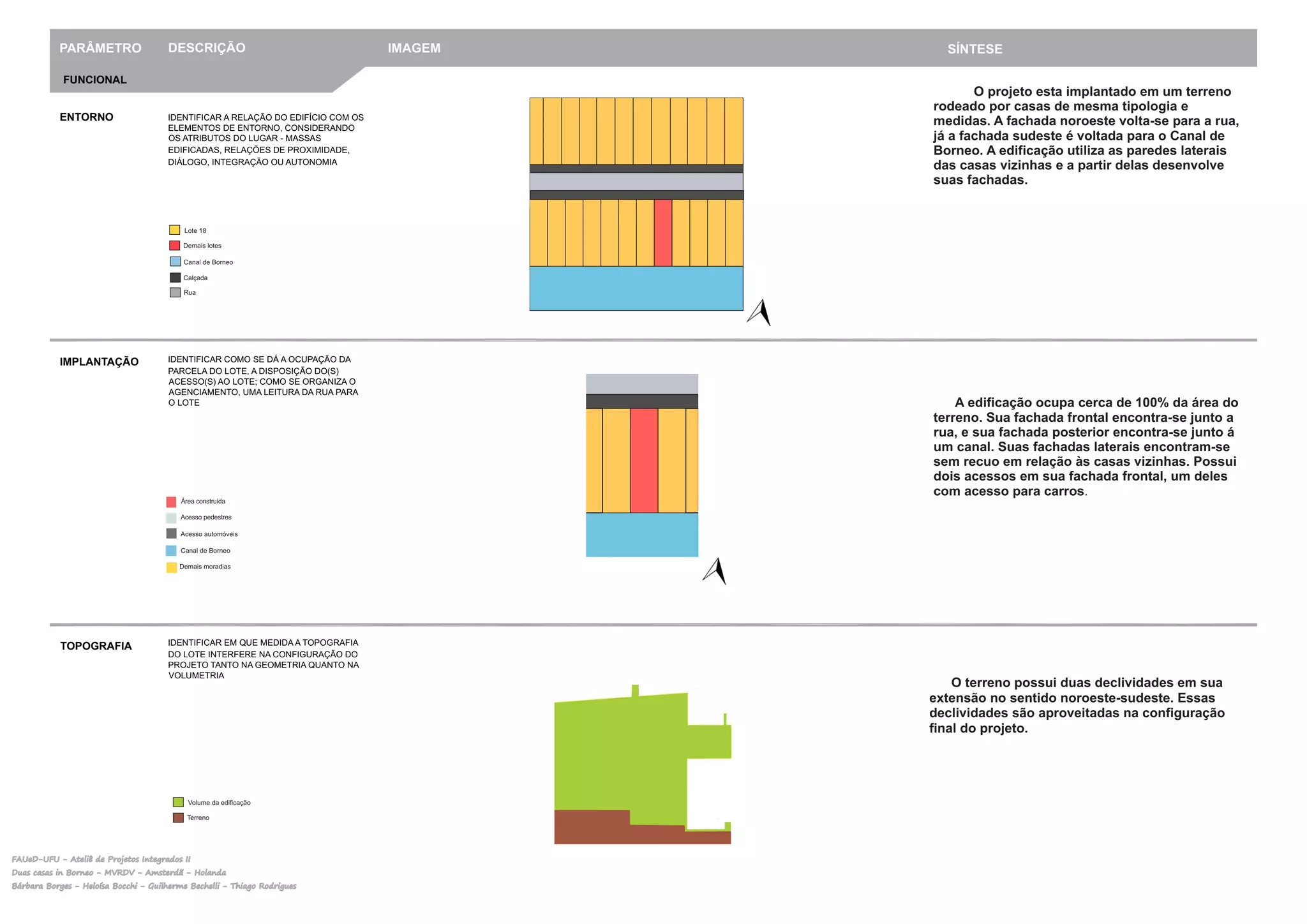

1. PARÂMETRO DESCRIÇÃO IMAGEM SÍNTESE
FUNCIONAL
O projeto esta implantado em um terreno
rodeado por casas de mesma tipologia e
ENTORNO IDENTIFICAR A RELAÇÃO DO EDIFÍCIO COM OS
medidas. A fachada noroeste volta-se para a rua,
ELEMENTOS DE ENTORNO, CONSIDERANDO
OS ATRIBUTOS DO LUGAR - MASSAS já a fachada sudeste é voltada para o Canal de
EDIFICADAS, RELAÇÕES DE PROXIMIDADE, Borneo. A edificação utiliza as paredes laterais
DIÁLOGO, INTEGRAÇÃO OU AUTONOMIA
das casas vizinhas e a partir delas desenvolve
suas fachadas.
Lote 18
Demais lotes
Canal de Borneo
Calçada
Rua
IMPLANTAÇÃO IDENTIFICAR COMO SE DÁ A OCUPAÇÃO DA
PARCELA DO LOTE, A DISPOSIÇÃO DO(S)
ACESSO(S) AO LOTE; COMO SE ORGANIZA O
AGENCIAMENTO, UMA LEITURA DA RUA PARA
O LOTE A edificação ocupa cerca de 100% da área do
terreno. Sua fachada frontal encontra-se junto a
rua, e sua fachada posterior encontra-se junto á
um canal. Suas fachadas laterais encontram-se
sem recuo em relação às casas vizinhas. Possui
dois acessos em sua fachada frontal, um deles
com acesso para carros.
Área construída
Acesso pedestres
Acesso automóveis
Canal de Borneo
Demais moradias
TOPOGRAFIA IDENTIFICAR EM QUE MEDIDA A TOPOGRAFIA
DO LOTE INTERFERE NA CONFIGURAÇÃO DO
PROJETO TANTO NA GEOMETRIA QUANTO NA
VOLUMETRIA
O terreno possui duas declividades em sua
extensão no sentido noroeste-sudeste. Essas
declividades são aproveitadas na configuração
final do projeto.
Volume da edificação
Terreno
FAUeD-UFU - Ateliê de Projetos Integrados II
Duas casas in Borneo - MVRDV - Amsterdã - Holanda
Bárbara Borges - Heloísa Bocchi - Guilherme Bechelli - Thiago Rodrigues
2. PARÂMETRO DESCRIÇÃO IMAGEM SÍNTESE
IDENTIFICAR A INTERFERÊNCIA DA
O
ORIENTAÇÃO A fachada sudeste se mantém iluminada
SOLAR/ ORIENTAÇÃO SOLAR/INSOLAÇÃO NA
CONFIGURAÇÃO NO PROJETO, NA constantemente durante o período da manhã, ao
INSOLAÇÃO DETERMINAÇÃO DA LOCALIZAÇÃO DOS contrário da noroeste que não recebe incidência
SETORES
solar durante todo o dia. A iluminação exterior
que também permite que o interior deve ser
fornecida com qualquer nível desejado de
iluminação. O uso de luzes elétricas no interior é
evitado.
L
CIRCULAÇÃO E IDENTIFICAR COMO AS RELAÇÕES DE ACESSO
E CIRCULAÇÃO OCORREM NO INTERIOR DO Térreo 1º Piso 2º Piso 3º Piso
ACESSOS
LOTE, IDENTIFICAR O(S) ACESSO(S) EXTERIOR
- INTERIOR E A COMO SE ORGANIZA A
A casa possui sua circulação concentrada
CIRCULAÇÃO NO INTERIOR DA EDIFICAÇÃO, em um eixo central, onde localizam-se as
OS PRINCIPAIS FLUXOS ENTRE OS AMBIENTES escadas, e um corredor no andar térreo que
E/OU SETORES
inicia-se na entrada principal da casa e estende-
se até as escadas.
A residência possui dois acessos exterior-
interior, um acesso para a garagem, e o acesso
principal, para o interior da casa, ambas as
Área de circulação
entradas são diretas da rua.
Acesso garagem
Acesso principal
ZONEAMENTO/ IDENTIFICAR OS USOS DOS AMBIENTES E
AGRUPÁ-LOS SEGUNDO ZONAS/SETORES
SETORIZAÇÃO AFINS E ANALISAR A ARTICULAÇÃO ENTRE OS
SETORES Térreo 1º Piso 2º Piso 3º Piso
Com exceção do térreo, que é um piso
diversificado em suas funções, abrangindo tanto
área social (sala de jantar, jardim) e a área de
Trabalho serviço (cozinha), garagem, há uma setorização
Jardim dos espaço, com cada pavimento exercendo uma
Serviço função. O primeiro pavimento é reservado para a
Social área social, com uma sala de estar. O segundo
Íntimo pavimento se encontra a área íntima, reservado
Circulação
para a suíte do casal. No terceiro pavimento, foi
Garagem feito um espaço de trabalho com um terraço.
FAUeD-UFU - Ateliê de Projetos Integrados II
Duas casas in Borneo - MVRDV - Amsterdã - Holanda
Bárbara Borges - Heloísa Bocchi - Guilherme Bechelli - Thiago Rodrigues
3. PARÂMETRO DESCRIÇÃO IMAGEM SÍNTESE
ANALISAR O ESPAÇO NO INTERIOR DO
ORGANIZAÇÃO EDIFÍCIO EM PLANTA E CORTE E AS O projeto atinge quatro andares cada qual
ESPACIAL IMPLICAÇÕES DAS SOLUÇÕES ESPACIAIS EM estando conectados com o exterior em sua
TERMOS DE CONFORTO, FUNCIONALIDADE,
LUMINOSIDADE, RELAÇÕES DE própria maneira individual, sendo térreo
AMPLIDÃO/CONFINAMENTO, JOGO DE PISOS composto por uma garagem, um pequeno
EM NÍVEIS, ETC. depósito localizado de baixo da escada que dá
acesso ao primeiro piso, um desnível que leva a
cozinha e ao jardim com vista para o canal. O
primeiro piso é um ambiente social com guarda-
corpo dando vista para o térreo. Já o segundo
piso é um volume deslizado para os fundos,
possuindo um quarto espaçoso e um banheiro. O
ultimo andar é um escritório com um pequeno
terraço.
FORMAL
GEOMETRIA DA IDENTIFICAR COMO SE ORGANIZAM
BIDIMENSIONALMENTE OS ESPAÇOS: DE Quanto a disposição do projeto no terreno,
FORMA DE
FORMA LINEAR, RADIAL, CONCÊNTRICA, ele ocupa toda a área concebida, não possuindo
OCUPAÇÃO RELAÇÕES DE HIERARQUIA, ESTANQUEIDADE
E CONTINUIDADE ESPACIAL
assim nenhum recuo. Internamente seus
ambientes organizam-se em formas geométricas
cubicas e retângulares, todos ao redor das
escadas.
Parede divisória
Volume
VOLUMETRIA IDENTIFICAR OS PRINCÍPIOS ADOTADOS PARA
A PROPOSTA DE VOLUMETRIA: ESPAÇOS
DELIMITADOS/DEFINIDOS POR PLANOS,
VOLUME ÚNICO, JOGO DE VOLUMES, Por ter sido construído dentro de um
VOLUMES DIFERENTES PARA CADA BLOCO DE envelope limitado, a volumetria do projeto é
ATIVIDADES, EDIFICAÇÃO SOB SOBRE-TETO,
“ESTRATÉGIAS COMPOSITIVAS” SIMÉTRICAS
composta por volumes retangulares, planos e
OU ASSIMÉTRICAS (DINÂMICAS OU formas racionalizadas e simétricas atendendo a
ESTÁTICAS), RELAÇÃO CHEIOS/VAZIOS princípios pós-modernos. O projeto contém um
(ABERTURAS/FECHAMENTOS). VERIFICAR QUE
ELEMENTOS GERAM A PROPOSTA
volume principal, retangular, e um secundário
VOLUMÉTRICA: O ENTORNO, O PROGRAMA, A que se desloca do principal e avança na fachada
ESTRUTURA OU UMA IDIOSSINCRASIA posterior.
QUALQUER
FAUeD-UFU - Ateliê de Projetos Integrados II
Duas casas in Borneo - MVRDV - Amsterdã - Holanda
Bárbara Borges - Heloísa Bocchi - Guilherme Bechelli - Thiago Rodrigues
4. PARÂMETRO DESCRIÇÃO IMAGEM SÍNTESE
IDENTIFICAR QUE ELEMENTOS DA
PROPOSTA VOLUMÉTRICA CONFORMAM AS
A fachada voltada para a rua é composta por
“FACHADAS” OU SE AS FACHADAS SÃO
planos retangulares e quadrados de metal e
"FACHADAS" vidro, que representam em maior parte portas e
INDEPENDENTES; SE HÁ OCORRÊNCIA DE
ESTRATÉGIAS COMPOSITIVAS (DE janelas ocupando toda sua extensão. Já a
ALINHAMENTOS, MATERIAIS, ETC.) E DO USO fachada voltada para o Canal de Borneo contém
DE ORNAMENTOS. uma abertura na parte de trás onde se encontram
um pequeno jardim, um volume retangular
“deslizado” para fora do projeto e um terraço na
parte superior, assim ambas fachadas
caracterizadas como pós-modernistas.
Fachada voltada para a rua Fachada voltada para o Canal de Borneo
CONSTRUTIVO
MATERIAIS O OBJETIVO DESTE ITEM É IDENTIFICAR OS
DIFERENTES MATERIAIS UTILIZADOS E SUAS Os materiais do projeto são o vidro, utilizado
RELAÇÕES COM A FORMA DA CASA E A nas janelas, guarda corpo em algumas portas. O
LÓGICA CONSTRUTIVA metal e aço são usados nas esquadrias e na
estruturação da casa, as paredes são feitas de
madeira e revestidas.
Escada
Portas
Metal/Aço
Vidro
Madeira revestida
Placas metálicas
ATRAVÉS DE DESENHOS ANALÍTICOS
LÓGICA
BUSCA-SE ENTENDER QUAIS SÃO OS
ESTRUTURAL DIFERENTES COMPONENTES ESTRUTURAIS
DO PROJETO (VIGAS, PILARES, ARCOS,
PÓRTICOS, PAREDES ESTRUTURAIS, ETC.) E
EVIDENCIAR O PAPEL QUE EXERCEM NO A estruturação da casa é feita a partir de dois
CONJUNTO
planos que alcançam toda a extensão da casa e
são ''colados'' nas casas vizinhas. Os volumes
Parede estrutural dos volumes
se apoiam por eles alem do auxilio de vigas de
Vigas de sustentação aço que contribuem para a distribuição do peso
Paredes de sustentação interna dessas estruturas.
FAUeD-UFU - Ateliê de Projetos Integrados II
Duas casas in Borneo - MVRDV - Amsterdã - Holanda
Bárbara Borges - Heloísa Bocchi - Guilherme Bechelli - Thiago Rodrigues
5. PARÂMETRO DESCRIÇÃO IMAGEM SÍNTESE
PRETENDE-SE IDENTIFICAR A SOLUÇÃO DE
COBERTURA (PLANA, INCLINADA, TELHA,
CASCA, MISTA, ETC.) E OS DISTINTOS Formada por uma laje inclinada para a
COBERTURA ELEMENTOS QUE A COMPÕE
frente da casa, proporciona uma maior altura
(MADEIRAMENTO, TELHAS, CALHAS, LAJES,
VIGAS, PINGADEIRAS, ARREMATES, ETC.) E dessa em relação a padronização das outras
COMPREENDER O FUNCIONAMENTO casas na região. Começa pelo ponto mais alto
DESTES COMPONENTES COMO PARTE DE
UM SISTEMA ÚNICO do plano da fachada frontal e termina
apoiando se no acesso ao deck que fica no
último andar.
Ducto de ventilação
Cobertura
ELEMENTOS DE PRETENDE-SE DISTINGUIR OS DIFERENTES
ADEQUAÇÃO
ELEMENTOS DE ADEQUAÇÃO CLIMÁTICOS - Além das esquadrias convencionais, o
FILTROS, VEDAÇÕES, BRISES, EMPENAS -,
CLIMÁTICOS CADA UM DELES MARCADO POR MATERIAIS
arquiteto utiliza-se de um ducto de ventilação.
E FORMAS DE FUNCIONAMENTO
DIFERENTES
Ventos
Exaustor
Esquadrias
SISTEMAS DE O OBJETIVO NESTE ITEM É IDENTIFICAR A
ESPECIFICIDADE DAS ESQUADRIAS DA CASA -
ABERTURAS MATERIAIS, FORMAS DE ABRIR, TAMANHOS, As esquadrias da casa são de metal e vidro
ETC.
e permitem uma maior integração com o
exterior assim como ventilação e iluminação.
Os tamanhos variam se a esquadria for fixa ou
Vidro movel, ocupam quase toda a extensão das
Esquadrias faces externas da casa.
Esquadrias fixas
Esquadrias de móveis de correr
Elementos de estruturação
FRENTE FUNDOS
FAUeD-UFU - Ateliê de Projetos Integrados II
Duas casas in Borneo - MVRDV - Amsterdã - Holanda
Bárbara Borges - Heloísa Bocchi - Guilherme Bechelli - Thiago Rodrigues FONTE: habitarcidade.files.wordpress.com/2012/02/ficha-de-anc3a1lise.pdf
