Este projeto descreve um sistema eletrônico para medir e transmitir o nível de um líquido num reservatório para visualização num multímetro digital. O sistema inclui um sensor de capacitância para medir o nível da água, um sistema de transmissão infravermelho e um alerta sonoro graduável.

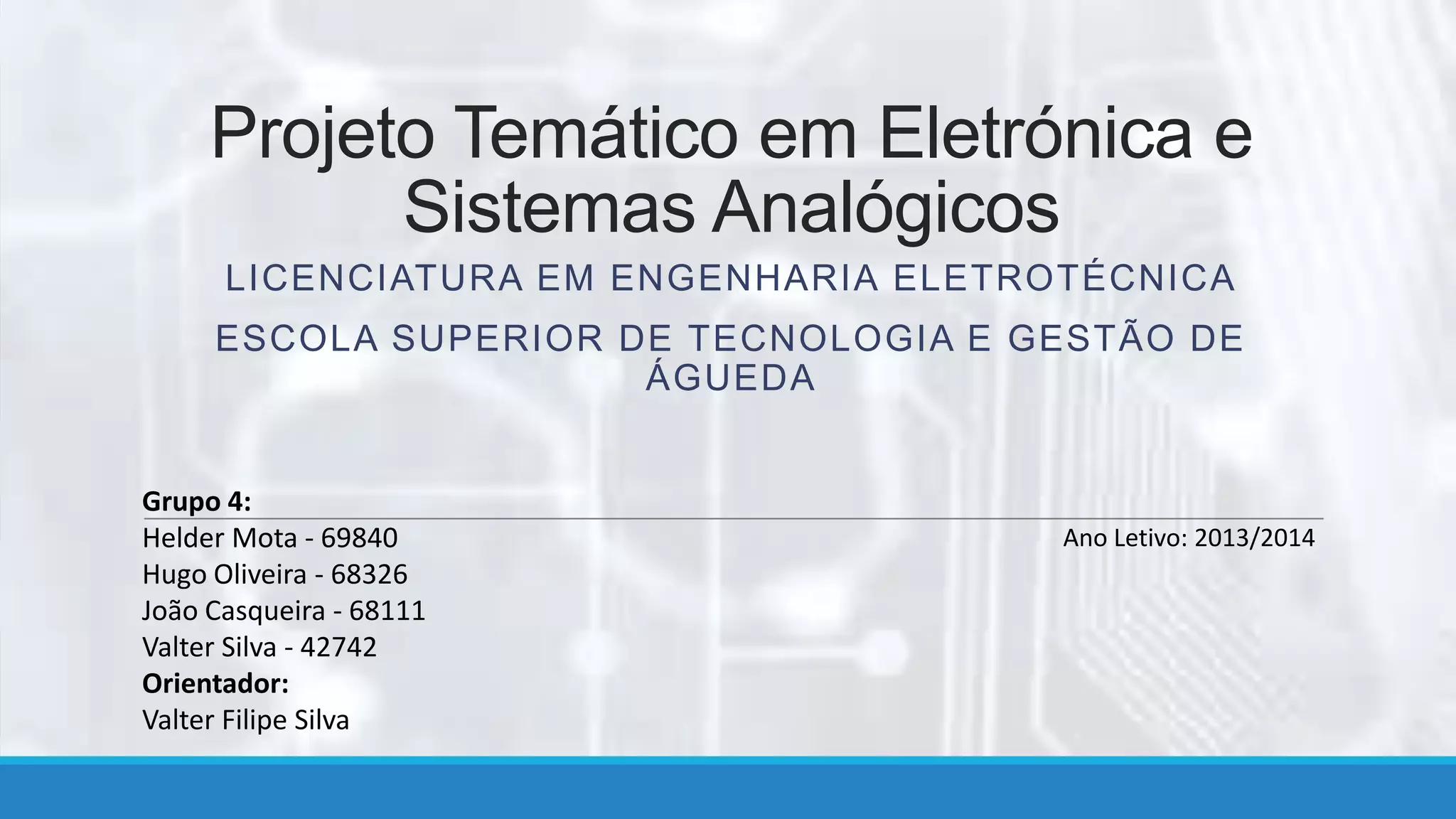

1. Projeto Temático em Eletrónica e
Sistemas Analógicos
LICENCIATURA EM ENGENHARIA ELETROTÉCNICA
ESCOLA SUPERIOR DE TECNOLOGIA E GESTÃO DE
ÁGUEDA
Grupo 4:
Helder Mota - 69840
Hugo Oliveira - 68326
João Casqueira - 68111
Valter Silva - 42742
Orientador:
Valter Filipe Silva
Ano Letivo: 2013/2014

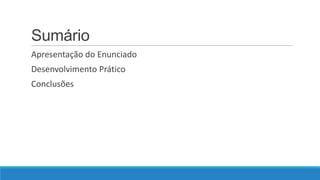

2. Sumário
Apresentação do Enunciado
Desenvolvimento Prático
Conclusões

3. Apresentação do Enunciado
Projeto 7 - Visualização do nível de um líquido num multímetro
digital
Objetivo: Construir um sistema eletrónico que permita visualizar
num simples multímetro digital o nível de um líquido num
reservatório.

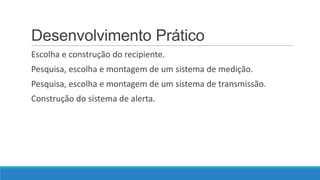

4. Desenvolvimento Prático
Escolha e construção do recipiente.
Pesquisa, escolha e montagem de um sistema de medição.
Pesquisa, escolha e montagem de um sistema de transmissão.
Construção do sistema de alerta.

5. Desenvolvimento Prático: Recipiente

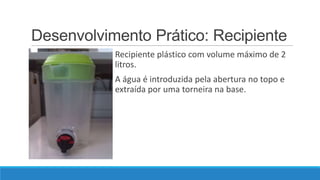

Recipiente plástico com volume máximo de 2
litros.
A água é introduzida pela abertura no topo e
extraída por uma torneira na base.

6. Desenvolvimento Prático: Sistema
de Medição

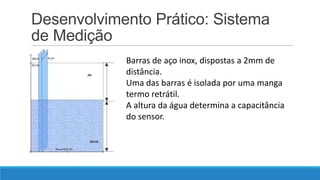

Barras de aço inox, dispostas a 2mm de
distância.
Uma das barras é isolada por uma manga
termo retrátil.
A altura da água determina a capacitância
do sensor.

7. Desenvolvimento Prático: Sistema
de Medição

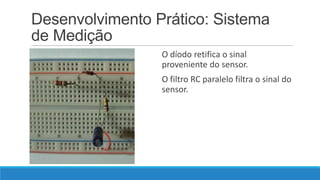

O díodo retifica o sinal
proveniente do sensor.
O filtro RC paralelo filtra o sinal do
sensor.

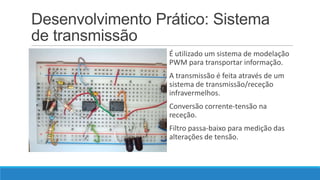

8. Desenvolvimento Prático: Sistema
de transmissão
É utilizado um sistema de modelação
PWM para transportar informação.
A transmissão é feita através de um
sistema de transmissão/receção
infravermelhos.
Conversão corrente-tensão na
receção.
Filtro passa-baixo para medição das
alterações de tensão.

9. Desenvolvimento Prático: Sistema
de alerta

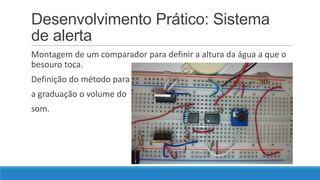

Montagem de um comparador para definir a altura da água a que o
besouro toca.
Definição do método para
a graduação o volume do
som.

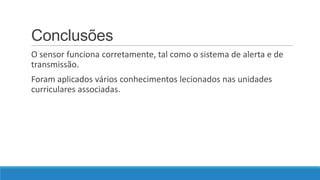

10. Conclusões
O sensor funciona corretamente, tal como o sistema de alerta e de
transmissão.
Foram aplicados vários conhecimentos lecionados nas unidades
curriculares associadas.

11. Fim da
Apresentação
Obrigado pela atenção.
