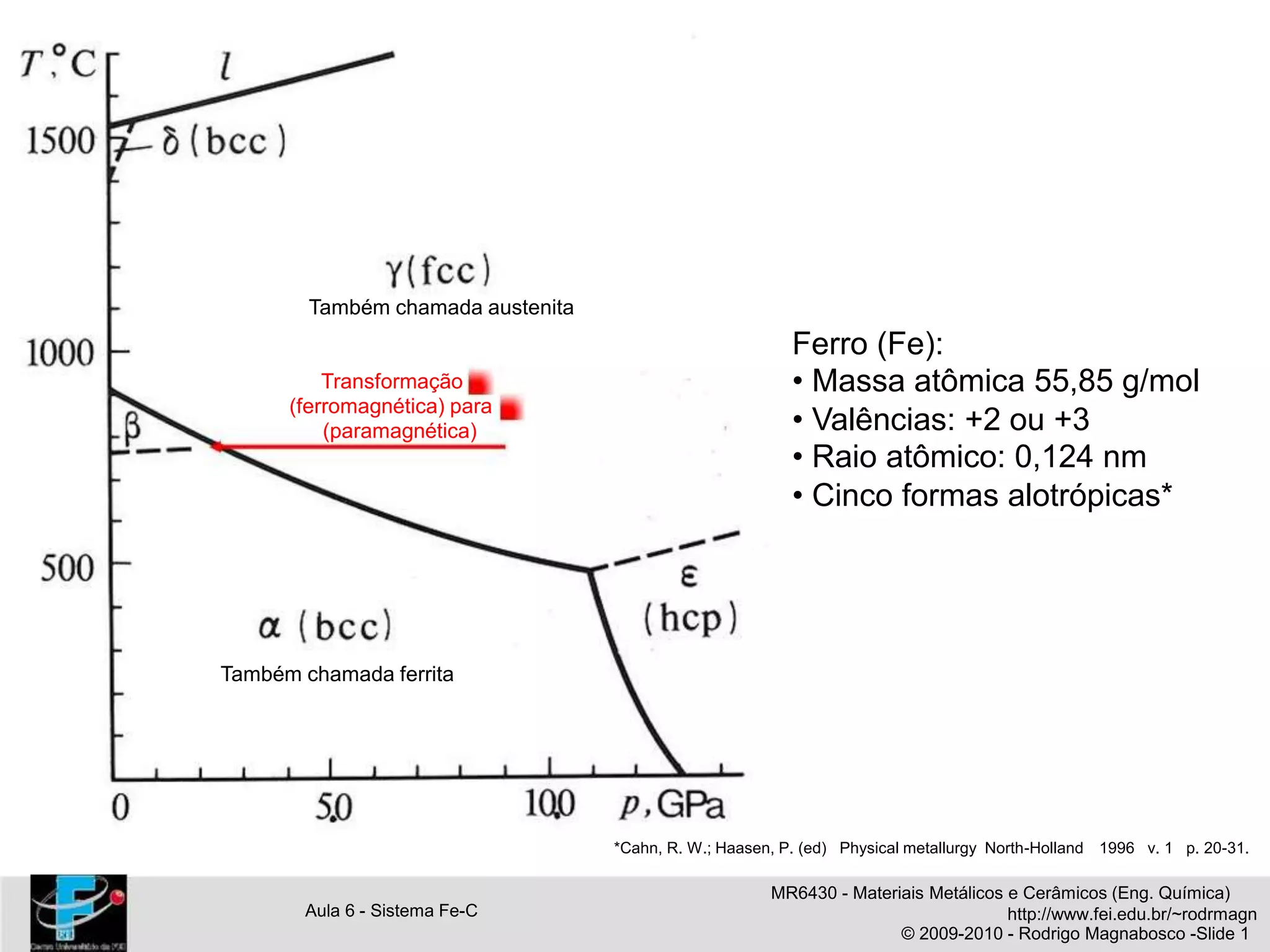

Também chamada austenita
Ferro (Fe):
Transformação
(ferromagnética) para
(paramagnética)
Também chamada ferrita
Aula 6 - Sistema Fe-C
• Massa atômica 55,85 g/mol
• Valências: +2 ou +3
• Raio atômico: 0,124 nm
• Cinco formas alotrópicas*
*Cahn, R. W.; Haasen, P. (ed) Physical metallurgy North-Holland 1996 v. 1 p. 20-31.
MR6430 - Materiais Metálicos e Cerâmicos (Eng. Química)
http://www.fei.edu.br/~rodrmagn
© 2009-2010 - Rodrigo Magnabosco -Slide 1

Aula 6 - Sistema Fe-C http://www.fei.edu.br/~rodrmagn

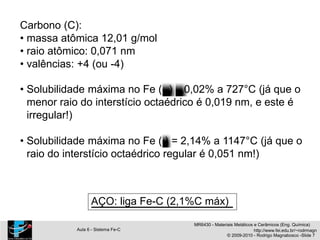

Carbono (C):
• massa atômica 12,01 g/mol
• raio atômico: 0,071 nm
• valências: +4 (ou -4)
• Solubilidade máxima no Fe ( ) 0,02% a 727°C (já que o
menor raio do interstício octaédrico é 0,019 nm, e este é
irregular!)
• Solubilidade máxima no Fe ( ) = 2,14% a 1147°C (já que o
raio do interstício octaédrico regular é 0,051 nm!)
AÇO: liga Fe-C (2,1%C máx)

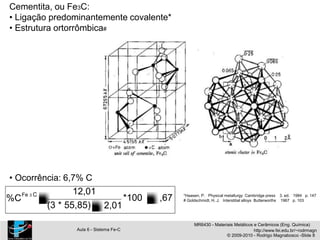

Cementita, ou Fe3C:
• Ligação predominantemente covalente*
• Estrutura ortorrômbica#
• Ocorrência: 6,7% C
%CFe 3 C 12,01
(3 * 55,85)
*100 ,67
2,01
*Haasen, P. Physical metallurgy Cambridge press 3. ed. 1984 p. 147
# Goldschmidt, H. J. Interstitial alloys Butterworths 1967 p. 103

Reação eutética
Reação eutetóide:

Formação de microestruturas de equilíbrio num aço eutetóide (%C=0,76)
Do que depende a
espessura das
lamelas de perlita?
PERLITA: microestrutura formada a partir da
transformação da austenita de composição
eutetóide em lamelas alternadas de ferrita e
cementita.

Formação de microestruturas de equilíbrio num aço hipoeutetóide
(%C<0,76; neste exemplo tem-se uma liga Fe-0,25%C)
Se 728°C < T < Ti, há a formação de a partir dos contornos de grão da (devido à maior
velocidade de difusão nos contornos).
Devido a formação de entre Ti e 728°C, o teor de
carbono da se altera, até que a 728°C tem-se
praticamente %C ~0,76. Por este motivo, a ferrita formada
neste intervalo de temperatura é chamada de ferrita pró-
eutetóide
0,25% C
A 727°C, a
Cd
C 728°C~0,76%C
restante sofre
transformação
eutetóide,
transformando-se
em perlita.

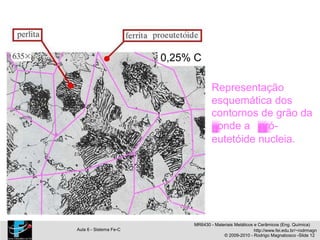

0,25% C
Representação
esquemática dos
contornos de grão da
, onde a pró-
eutetóide nucleia.

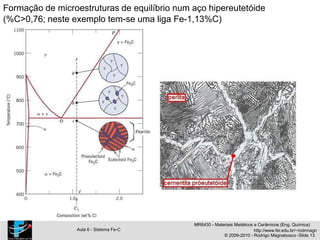

Formação de microestruturas de equilíbrio num aço hipereutetóide
(%C>0,76; neste exemplo tem-se uma liga Fe-1,13%C)
