- 1. IEMA PLENO DEAXIXÁ Turma 203 Curso Técnico em Eletrotécnica Professora: Ma. Catarine Caetano NOÇÕES DE MECÂNICA
- 2. Sistema de Medidas Sistemade medida é um sistema composto por um conjunto de unidades de medidas o qual é formado pelas unidades fundamentais (também chamado de unidades de base) e que a partir delas são derivadas todas as outras unidades existentes no mundo, conhecidas como unidades derivadas.

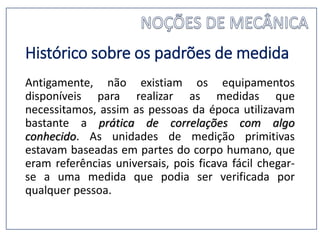

- 3. Histórico sobre ospadrões de medida Antigamente, não existiam os equipamentos disponíveis para realizar as medidas que necessitamos, assim as pessoas da época utilizavam bastante a prática de correlações com algo conhecido. As unidades de medição primitivas estavam baseadas em partes do corpo humano, que eram referências universais, pois ficava fácil chegar- se a uma medida que podia ser verificada por qualquer pessoa.

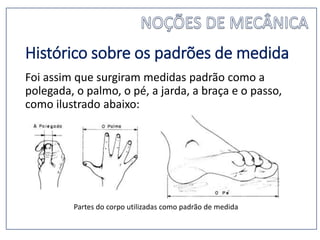

- 4. Histórico sobre ospadrões de medida Foi assim que surgiram medidas padrão como a polegada, o palmo, o pé, a jarda, a braça e o passo, como ilustrado abaixo: Partes do corpo utilizadas como padrão de medida

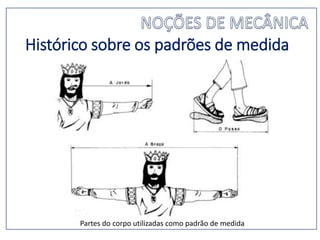

- 5. Histórico sobre ospadrões de medida Partes do corpo utilizadas como padrão de medida

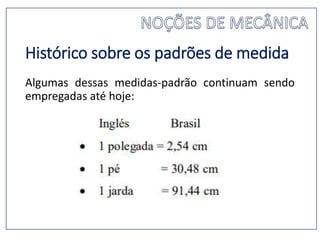

- 6. Histórico sobre ospadrões de medida Algumas dessas medidas-padrão continuam sendo empregadas até hoje:

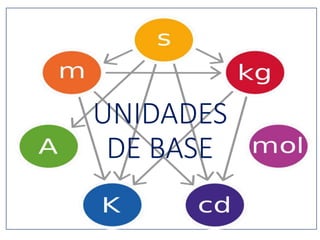

- 7.
- 9.

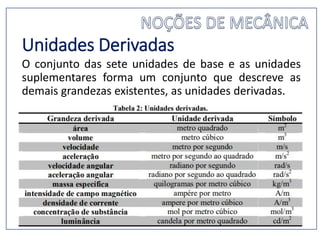

- 10. Unidades Derivadas O conjuntodas sete unidades de base e as unidades suplementares forma um conjunto que descreve as demais grandezas existentes, as unidades derivadas.
- 11.
- 12.
- 13. k h daUNIDADE d c m MULTIPLOS SUBMULTIPLOS GRANDEZA : COMPRIMENTO Unidade de medida (SI): metro (m) km hm dam metro dm cm mm MULTIPLOS SUBMULTIPLOS MULTIPLICAR DIVIDIR MULTIPLICAR DIVIDIR
- 14. k h daUNIDADE d c m MULTIPLOS SUBMULTIPLOS GRANDEZA : MASSA Unidade de medida: gramas (g) kg hg dag grama dg cg mg MULTIPLOS SUBMULTIPLOS A unidade de medida do Sistema Internacional (SI): kg (quilogramas) MULTIPLICAR DIVIDIR MULTIPLICAR DIVIDIR
- 15.

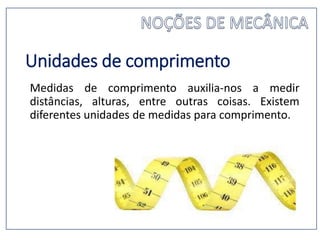

- 16. Unidades de comprimento Medidasde comprimento auxilia-nos a medir distâncias, alturas, entre outras coisas. Existem diferentes unidades de medidas para comprimento.

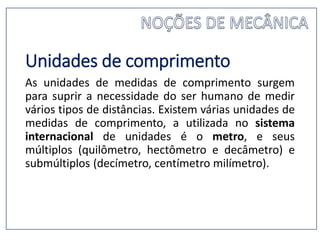

- 17. Unidades de comprimento Asunidades de medidas de comprimento surgem para suprir a necessidade do ser humano de medir vários tipos de distâncias. Existem várias unidades de medidas de comprimento, a utilizada no sistema internacional de unidades é o metro, e seus múltiplos (quilômetro, hectômetro e decâmetro) e submúltiplos (decímetro, centímetro milímetro).

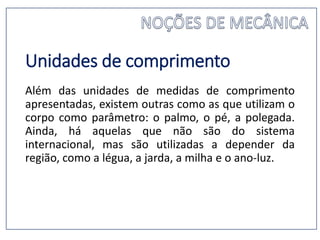

- 18. Unidades de comprimento Alémdas unidades de medidas de comprimento apresentadas, existem outras como as que utilizam o corpo como parâmetro: o palmo, o pé, a polegada. Ainda, há aquelas que não são do sistema internacional, mas são utilizadas a depender da região, como a légua, a jarda, a milha e o ano-luz.

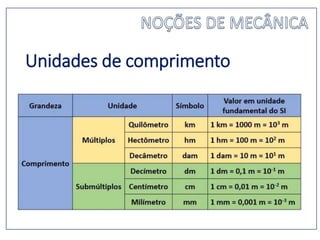

- 19.
- 20.

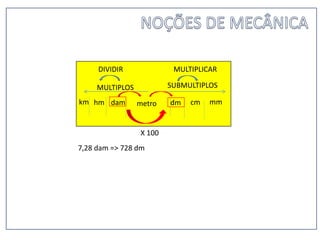

- 21. km hm dammetro dm cm mm MULTIPLOS SUBMULTIPLOS MULTIPLICAR DIVIDIR 7,28 dam => 728 dm X 100

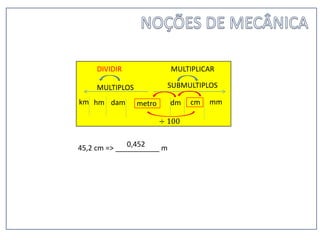

- 22. km hm dammetro dm cm mm MULTIPLOS SUBMULTIPLOS DIVIDIR 45,2 cm => ___________ m MULTIPLICAR ÷ 100 0,452
- 23.

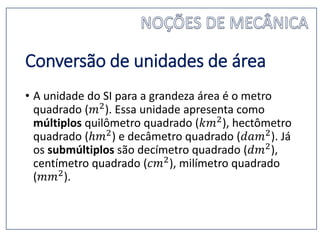

- 24. Conversão de unidadesde área • A unidade do SI para a grandeza área é o metro quadrado (𝑚2). Essa unidade apresenta como múltiplos quilômetro quadrado (𝑘𝑚2), hectômetro quadrado (ℎ𝑚2) e decâmetro quadrado (𝑑𝑎𝑚2). Já os submúltiplos são decímetro quadrado (𝑑𝑚2), centímetro quadrado (𝑐𝑚2), milímetro quadrado (𝑚𝑚2).

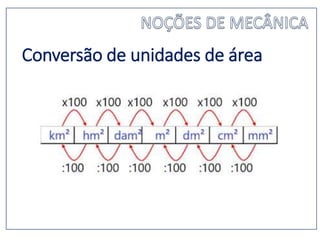

- 25. Conversão de unidadesde área

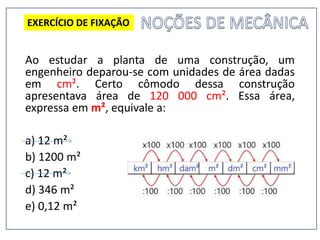

- 26. Ao estudar aplanta de uma construção, um engenheiro deparou-se com unidades de área dadas em cm². Certo cômodo dessa construção apresentava área de 120 000 cm². Essa área, expressa em m², equivale a: a) 12 m² b) 1200 m² c) 12 m² d) 346 m² e) 0,12 m² EXERCÍCIO DE FIXAÇÃO

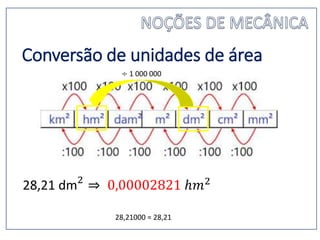

- 27. Conversão de unidadesde área 28,21 dm2 ⇒ 0,00002821 ℎ𝑚2 ÷ 1 000 000 28,21000 = 28,21

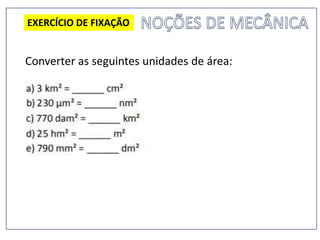

- 28. Converter as seguintesunidades de área: EXERCÍCIO DE FIXAÇÃO
- 29.
- 30. Conversão de unidadesde área 𝒌𝒎𝟑 𝒉𝒎𝟑 𝒅𝒂𝒎𝟑 𝒎𝟑 𝒅𝒎𝟑 𝒄𝒎𝟑 𝒎𝒎𝟑

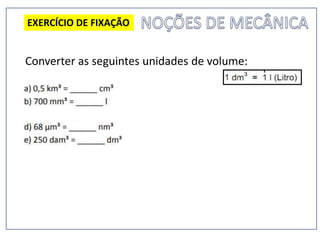

- 31. Converter as seguintesunidades de volume: EXERCÍCIO DE FIXAÇÃO
- 32.

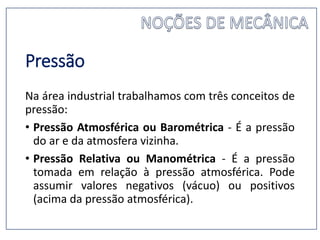

- 33. Pressão Na área industrialtrabalhamos com três conceitos de pressão: • Pressão Atmosférica ou Barométrica - É a pressão do ar e da atmosfera vizinha. • Pressão Relativa ou Manométrica - É a pressão tomada em relação à pressão atmosférica. Pode assumir valores negativos (vácuo) ou positivos (acima da pressão atmosférica).
- 34. Pressão Na área industrialtrabalhamos com três conceitos de pressão: • Pressão Absoluta – É a pressão tomada em relação ao vácuo completo ou pressão zero. Portanto só pode assumir valores positivos. O Pascal é a unidade SI de pressão, e o seu símbolo é Pa.

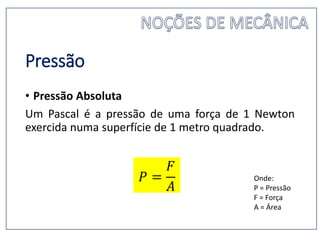

- 35. Pressão • Pressão Absoluta UmPascal é a pressão de uma força de 1 Newton exercida numa superfície de 1 metro quadrado. 𝑃 = 𝐹 𝐴 Onde: P = Pressão F = Força A = Área

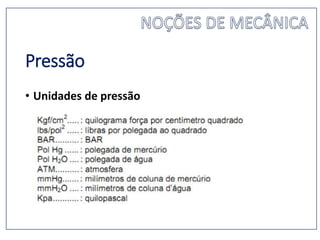

- 36. Pressão • Unidades depressão
- 37.

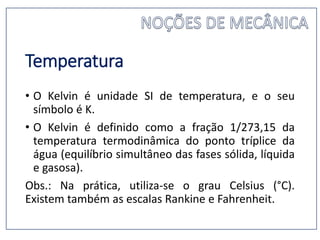

- 38. Temperatura • O Kelviné unidade SI de temperatura, e o seu símbolo é K. • O Kelvin é definido como a fração 1/273,15 da temperatura termodinâmica do ponto tríplice da água (equilíbrio simultâneo das fases sólida, líquida e gasosa). Obs.: Na prática, utiliza-se o grau Celsius (°C). Existem também as escalas Rankine e Fahrenheit.

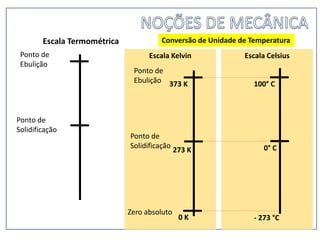

- 39. Escala Termométrica Ponto de Solidificação Pontode Ebulição Escala Celsius Conversão de Unidade de Temperatura Zero absoluto Ponto de Solidificação Ponto de Ebulição Escala Kelvin 373 K 100° C 273 K 0° C 0 K - 273 °C

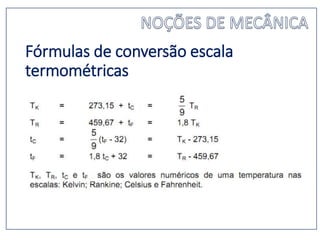

- 40. Fórmulas de conversãoescala termométricas
- 41.
- 42. Força Força é umagrandeza vetorial, derivada do produto da massa pela aceleração, ou seja, quando se aplica uma força (F) em um corpo de massa (m), ele se move com uma aceleração (a), então: 𝐹 = 𝑚. 𝑎 O Newton é a unidade SI de força, e o seu símbolo é N.
