1. 2.6. FENÓMENOS ELECTROMAGNÉTICOS E SUAS APLICAÇÕES
Os ímanes produzem à sua volta uma região onde certos metais
ou ligas metálicas são atraídos.
Colocando limalha de
ferro à volta de um
íman observa-se
facilmente a existência
dessa região

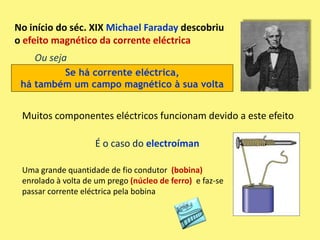

2. No início do séc. XIX Michael Faraday descobriu
o efeito magnético da corrente eléctrica
Ou seja
Se há corrente eléctrica,
há também um campo magnético à sua volta
Muitos componentes eléctricos funcionam devido a este efeito
É o caso do electroíman
Uma grande quantidade de fio condutor (bobina)
enrolado à volta de um prego (núcleo de ferro) e faz-se
passar corrente eléctrica pela bobina

3. Explicação do que viste no filme:
Se os clips são atraídos só quando passa a corrente eléctrica
no circuito, então o prego que não era um íman passou a ser
um íman, logo podemos concluir que o campo magnético
criado pela passagem da corrente magnetizou o prego
transformando-o num íman. O íman é temporário, visto que
as propriedades magnéticas deixaram de existir quando a
corrente deixou de passar na bobina.

4. Como se produz a corrente eléctrica alternada que chega às nossas casas?
Um íman movimentando-se em relação a um enrolamento de
fio, produz nele corrente eléctrica – corrente de indução
Galvanómetro
Portanto, o íman induziu uma corrente na bobina. Este
fenómeno é designado por indução electromagnética
Amperímetro de
ponteiro ao centro
que mede baixas
intensidades

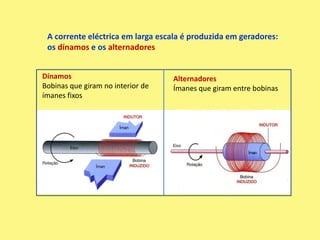

5. A corrente eléctrica em larga escala é produzida em geradores:
os dínamos e os alternadores
Dínamos Alternadores
Bobinas que giram no interior de Ímanes que giram entre bobinas
ímanes fixos

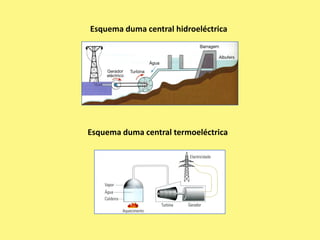

6. Esquema duma central hidroeléctrica
Esquema duma central termoeléctrica

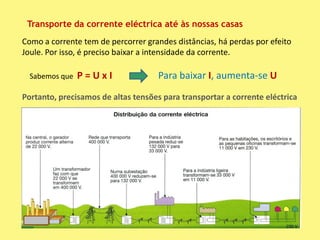

7. Transporte da corrente eléctrica até às nossas casas
Como a corrente tem de percorrer grandes distâncias, há perdas por efeito
Joule. Por isso, é preciso baixar a intensidade da corrente.
Sabemos que P=UxI Para baixar I, aumenta-se U
Portanto, precisamos de altas tensões para transportar a corrente eléctrica

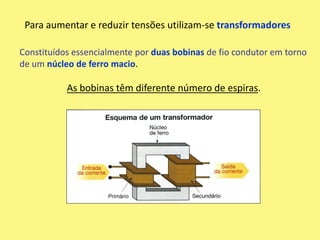

8. Para aumentar e reduzir tensões utilizam-se transformadores
Constituídos essencialmente por duas bobinas de fio condutor em torno
de um núcleo de ferro macio.
As bobinas têm diferente número de espiras.

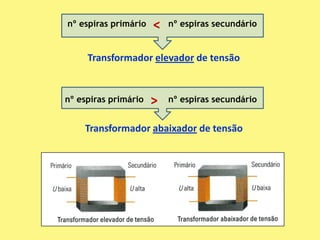

9. nº espiras primário ˂ nº espiras secundário
Transformador elevador de tensão
nº espiras primário > nº espiras secundário
Transformador abaixador de tensão

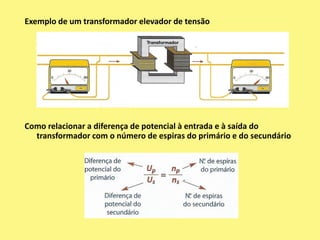

10. Exemplo de um transformador elevador de tensão
Como relacionar a diferença de potencial à entrada e à saída do
transformador com o número de espiras do primário e do secundário
