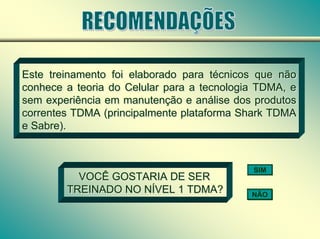

Este documento descreve um treinamento para técnicos sobre a teoria e manutenção de produtos TDMA. Ele fornece instruções sobre como navegar na apresentação e lista os principais blocos do circuito de rádio frequência que serão cobertos, incluindo o circuito do VCO.

3. Este treinamento foi elaborado para técnicos que não
conhece a teoria do Celular para a tecnologia TDMA, e
sem experiência em manutenção e análise dos produtos
correntes TDMA (principalmente plataforma Shark TDMA
e Sabre).
Este treinamento foi elaborado para técnicos que não
conhece a teoria do Celular para a tecnologia TDMA, e
sem experiência em manutenção e análise dos produtos
correntes TDMA (principalmente plataforma Shark TDMA
e Sabre).
VOCÊ GOSTARIA DE SER
TREINADO NO NÍVEL 1 TDMA?
VOCÊ GOSTARIA DE SER
TREINADO NO NÍVEL 1 TDMA?
SIM
NÃO

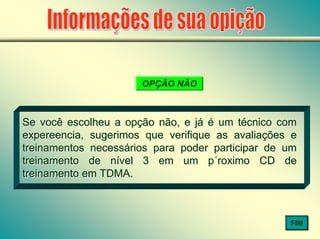

4. OPÇÃO NÃO
Se você escolheu a opção não, e já é um técnico com
expereencia, sugerimos que verifique as avaliações e
treinamentos necessários para poder participar de um
treinamento de nível 3 em um p´roximo CD de
treinamento em TDMA.
Se você escolheu a opção não, e já é um técnico com
expereencia, sugerimos que verifique as avaliações e
treinamentos necessários para poder participar de um
treinamento de nível 3 em um p´roximo CD de
treinamento em TDMA.
FIM

5. Para navegar nesta apresentação basta dar um “CLICK”
com o botão esquerdo do “MOUSE” em uma das opções,
como mostrado abaixo de acordo com os campos
disponíveis na página.
Para navegar nesta apresentação basta dar um “CLICK”
com o botão esquerdo do “MOUSE” em uma das opções,
como mostrado abaixo de acordo com os campos
disponíveis na página.
Voltar para página anterior
Voltar para página anterior
Ir para página de acordo com o
descrito no campo de seleção
Ir para página de acordo com o
descrito no campo de seleção
COMO NAVEGAR
Ir para página seguinte
Ir para página seguinte

6. Verificar atalho
Se da próxima vez que for navegar nesta apresentação
preferir ir diretamente no menu principal, sem passar
pelas recomendações e instruções, basta dar um “Click”
no canto inferior esquerdo do primeiro slide da
recomendação. Experimente!
Se da próxima vez que for navegar nesta apresentação
preferir ir diretamente no menu principal, sem passar
pelas recomendações e instruções, basta dar um “Click”
no canto inferior esquerdo do primeiro slide da
recomendação. Experimente!

7. O treinamento será dividido em três principais blocos:
• Circuito de rádio frequência (RF);
• Circuito de áudio;
• Circuito de lógica;
Selecione o bloco que deseja começar:
O treinamento será dividido em três principais blocos:
• Circuito de rádio frequência (RF);
• Circuito de áudio;
• Circuito de lógica;
Selecione o bloco que deseja começar:
1. CIRCUITO DE RF
2. CIRCUITO DE ÁUDIO
3. CIRCUITO DE LÓGICA
FIM

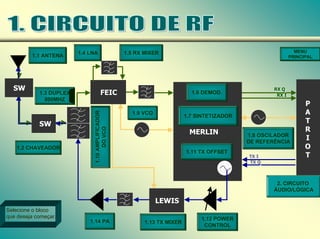

8. FEIC
1.10
AMPLIFICADOR
DO
VCO
MERLIN
P
A
T
R
I
O
T
1.6 DEMOD.
1.7 SINTETIZADOR
1.11 TX OFFSET
TX Q
TX Q
TX I
TX I
RX I
RX I
SW
MENU
PRINCIPAL
1.4 LNA 1.5 RX MIXER
1.1 ANTENA
LEWIS
1.2 CHAVEADOR
RX Q
RX Q
1.3 DUPLEX
800MHZ
1.9 VCO
SW
1.8 OSCILADOR
DE REFERÊNCIA
2. CIRCUITO
ÁUDIO/LÓGICA
Selecione o bloco
que deseja começar.
Selecione o bloco
que deseja começar. 1.12 POWER
CONTROL
1.14 PA 1.13 TX MIXER

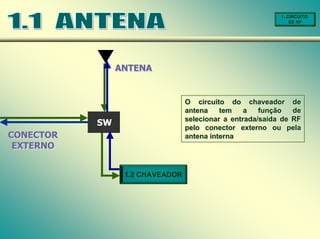

9. 1. CIRCUITO
DE RF
ANTENA
ANTENA
SW
O circuito do chaveador de
antena tem a função de
selecionar a entrada/saída de RF
pelo conector externo ou pela
antena interna
O circuito do chaveador de
antena tem a função de
selecionar a entrada/saída de RF
pelo conector externo ou pela
antena interna
CONECTOR
EXTERNO
CONECTOR
EXTERNO
1.2 CHAVEADOR

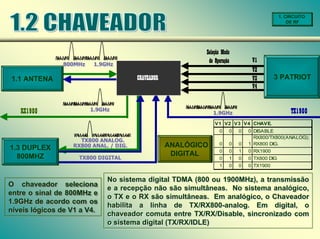

10. 1. CIRCUITO
DE RF
1.9GHz
1.9GHz
V1
V2
V3
V4
RX1900 1.9GHz
1.9GHz TX1900
RX800 ANAL. / DIG.
RX800 ANAL. / DIG.
TX800 ANALOG.
TX800 ANALOG.
TX800 DIGITAL
TX800 DIGITAL
1.9GHz
1.9GHz
800MHz
800MHz
V1 V2 V3 V4 CHAVE.
0 0 0 0 DISABLE
0 0 0 1
RX800/TX800(ANALOG);
RX800 DIG.
0 0 1 0 RX1900
0 1 0 0 TX800 DIG
1 0 0 0 TX1900
3 PATRIOT
CHAVEADOR
Seleção Modo
de Operação
1.1 ANTENA
ANALÓGICO
1.3 DUPLEX
800MHZ DIGITAL
O chaveador seleciona
entre o sinal de 800MHz e
1.9GHz de acordo com os
níveis lógicos de V1 a V4.
O chaveador seleciona
entre o sinal de 800MHz e
1.9GHz de acordo com os
níveis lógicos de V1 a V4.
No sistema digital TDMA (800 ou 1900MHz), a transmissão
e a recepção não são simultâneas. No sistema analógico,
o TX e o RX são simultâneas. Em analógico, o Chaveador
habilita a linha de TX/RX800-analog. Em digital, o
chaveador comuta entre TX/RX/Disable, sincronizado com
o sistema digital (TX/RX/IDLE)
No sistema digital TDMA (800 ou 1900MHz), a transmissão
e a recepção não são simultâneas. No sistema analógico,
o TX e o RX são simultâneas. Em analógico, o Chaveador
habilita a linha de TX/RX800-analog. Em digital, o
chaveador comuta entre TX/RX/Disable, sincronizado com
o sistema digital (TX/RX/IDLE)

11. 1. CIRCUITO
DE RF
RX800
RX800
TX800
TX800
TX800 Analóg
TX800 Analóg
RX800 ANALOG. / DIG.
RX800 ANALOG. / DIG.
TX800
TX800
V2
V2
V4
V4
1.14 PA
SW
ANALÓGICO
DIGITAL
1.4 LNA
1.2 CHAVEADOR
TX800 Digital
TX800 Digital

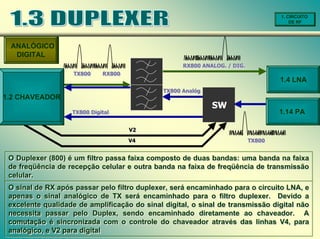

O Duplexer (800) é um filtro passa faixa composto de duas bandas: uma banda na faixa
de freqüência de recepção celular e outra banda na faixa de freqüência de transmissão
celular.
O Duplexer (800) é um filtro passa faixa composto de duas bandas: uma banda na faixa
de freqüência de recepção celular e outra banda na faixa de freqüência de transmissão
celular.
O sinal de RX após passar pelo filtro duplexer, será encaminhado para o circuito LNA, e
apenas o sinal analógico de TX será encaminhado para o filtro duplexer. Devido a
excelente qualidade de amplificação do sinal digital, o sinal de transmissão digital não
necessita passar pelo Duplex, sendo encaminhado diretamente ao chaveador. A
comutação é sincronizada com o controle do chaveador através das linhas V4, para
analógico, e V2 para digital
O sinal de RX após passar pelo filtro duplexer, será encaminhado para o circuito LNA, e
apenas o sinal analógico de TX será encaminhado para o filtro duplexer. Devido a
excelente qualidade de amplificação do sinal digital, o sinal de transmissão digital não
necessita passar pelo Duplex, sendo encaminhado diretamente ao chaveador. A
comutação é sincronizada com o controle do chaveador através das linhas V4, para
analógico, e V2 para digital

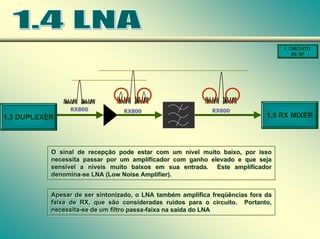

12. O sinal de recepção pode estar com um nível muito baixo, por isso
necessita passar por um amplificador com ganho elevado e que seja
sensível a níveis muito baixos em sua entrada. Este amplificador
denomina-se LNA (Low Noise Amplifier).
O sinal de recepção pode estar com um nível muito baixo, por isso
necessita passar por um amplificador com ganho elevado e que seja
sensível a níveis muito baixos em sua entrada. Este amplificador
denomina-se LNA (Low Noise Amplifier).
Apesar de ser sintonizado, o LNA também amplifica freqüências fora da
faixa de RX, que são consideradas ruídos para o circuito. Portanto,
necessita-se de um filtro passa-faixa na saída do LNA
Apesar de ser sintonizado, o LNA também amplifica freqüências fora da
faixa de RX, que são consideradas ruídos para o circuito. Portanto,
necessita-se de um filtro passa-faixa na saída do LNA
1.3 DUPLEXER 1.5 RX MIXER
RX800
RX800 RX800
RX800
1. CIRCUITO
DE RF
RX800
RX800

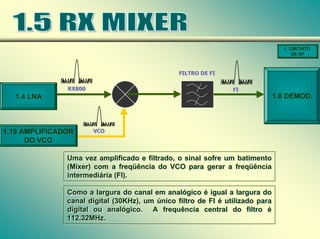

13. 1. CIRCUITO
DE RF
RX800
RX800
VCO
VCO

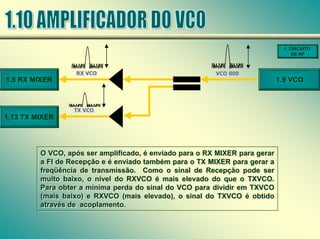

1.10 AMPLIFICADOR
DO VCO
Uma vez amplificado e filtrado, o sinal sofre um batimento
(Mixer) com a freqüência do VCO para gerar a freqüência
intermediária (FI).
Uma vez amplificado e filtrado, o sinal sofre um batimento
(Mixer) com a freqüência do VCO para gerar a freqüência
intermediária (FI).
1.4 LNA
Como a largura do canal em analógico é igual a largura do
canal digital (30KHz), um único filtro de FI é utilizado para
digital ou analógico. A frequência central do filtro é
112.32MHz.
Como a largura do canal em analógico é igual a largura do
canal digital (30KHz), um único filtro de FI é utilizado para
digital ou analógico. A frequência central do filtro é
112.32MHz.
FILTRO DE FI
FILTRO DE FI
FI
FI
1.6 DEMOD.

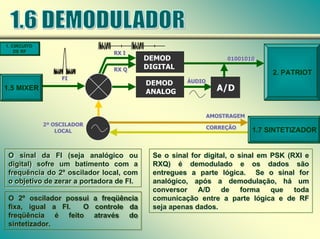

14. RX I
RX I
RX Q
RX Q
DEMOD
DIGITAL
DEMOD
ANALOG
1. CIRCUITO
DE RF
FI
FI
01001010
01001010
2. PATRIOT
ÁUDIO
ÁUDIO
1.7 SINTETIZADOR
AMOSTRAGEM
AMOSTRAGEM
CORREÇÃO
CORREÇÃO
A/D
1.5 MIXER
2º OSCILADOR
LOCAL
2º OSCILADOR
LOCAL
O sinal da FI (seja analógico ou
digital) sofre um batimento com a
frequência do 2º oscilador local, com
o objetivo de zerar a portadora de FI.
O sinal da FI (seja analógico ou
digital) sofre um batimento com a
frequência do 2º oscilador local, com
o objetivo de zerar a portadora de FI.
Se o sinal for digital, o sinal em PSK (RXI e
RXQ) é demodulado e os dados são
entregues a parte lógica. Se o sinal for
analógico, após a demodulação, há um
conversor A/D de forma que toda
comunicação entre a parte lógica e de RF
seja apenas dados.
Se o sinal for digital, o sinal em PSK (RXI e
RXQ) é demodulado e os dados são
entregues a parte lógica. Se o sinal for
analógico, após a demodulação, há um
conversor A/D de forma que toda
comunicação entre a parte lógica e de RF
seja apenas dados.
O 2º oscilador possui a freqüência
fixa, igual a FI. O controle da
freqüência é feito através do
sintetizador.
O 2º oscilador possui a freqüência
fixa, igual a FI. O controle da
freqüência é feito através do
sintetizador.

15. CORREÇÃO
CORREÇÃO
1.8 OSCILADOR
DE REFERÊNCIA
PLL
PLL
PLL
CORREÇÃO
CORREÇÃO
CORREÇÃO
CORREÇÃO
VCO
VCO
2º OSC LOCAL
2º OSC LOCAL
TX OFFSET
(FI TX)
TX OFFSET
(FI TX)
REF OSC
REF OSC
1. CIRCUITO
DE RF
AMOSTRAGEM
AMOSTRAGEM
1.9 VCO
AMOSTRAGEM
AMOSTRAGEM
1.6 2º OSC L.
AMOSTRAGEM
AMOSTRAGEM
1.11 TX OFFSET

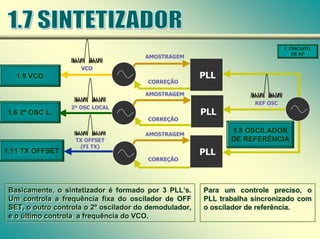

Basicamente, o sintetizador é formado por 3 PLL’s.
Um controla a frequência fixa do oscilador de OFF
SET, o outro controla o 2º oscilador do demodulador,
e o último controla a frequência do VCO.
Basicamente, o sintetizador é formado por 3 PLL’s.
Um controla a frequência fixa do oscilador de OFF
SET, o outro controla o 2º oscilador do demodulador,
e o último controla a frequência do VCO.
Para um controle preciso, o
PLL trabalha sincronizado com
o oscilador de referência.
Para um controle preciso, o
PLL trabalha sincronizado com
o oscilador de referência.

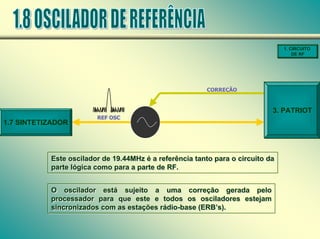

16. CORREÇÃO
CORREÇÃO
Este oscilador de 19.44MHz é a referência tanto para o circuito da
parte lógica como para a parte de RF.
Este oscilador de 19.44MHz é a referência tanto para o circuito da
parte lógica como para a parte de RF.
REF OSC
REF OSC
3. PATRIOT
1.7 SINTETIZADOR
O oscilador está sujeito a uma correção gerada pelo
processador para que este e todos os osciladores estejam
sincronizados com as estações rádio-base (ERB’s).
O oscilador está sujeito a uma correção gerada pelo
processador para que este e todos os osciladores estejam
sincronizados com as estações rádio-base (ERB’s).
1. CIRCUITO
DE RF

17. O VCO tem a freqüência variável de acordo com o canal que está sendo
utilizado no momento. O circuito dispõe de um VCO para 800MHz e outro para
1900MHz (o foco desta apresentação será apenas no circuito de 800MHz). Os
VCO’s não podem estar habilitados simultaneamente e estão conectados ao
circuito através de um filtro Diplexer. Um filtro diplexer é um filtro duplo com
faixas de frequências distintas e afastadas (neste caso por volta de 1GHz para
o circuito de 800MHz e por volta de 2GHz para o circuito de 1.9GHz.
O VCO tem a freqüência variável de acordo com o canal que está sendo
utilizado no momento. O circuito dispõe de um VCO para 800MHz e outro para
1900MHz (o foco desta apresentação será apenas no circuito de 800MHz). Os
VCO’s não podem estar habilitados simultaneamente e estão conectados ao
circuito através de um filtro Diplexer. Um filtro diplexer é um filtro duplo com
faixas de frequências distintas e afastadas (neste caso por volta de 1GHz para
o circuito de 800MHz e por volta de 2GHz para o circuito de 1.9GHz.
VCO 800
VCO 800
CORREÇÃO / AJUSTE
CORREÇÃO / AJUSTE
AMOSTRAGEM
AMOSTRAGEM
1.7 SINTETIZADOR
1.10 AMPLIFICADOR
DO VCO
O ajuste de freqüência para um canal determinado e o sincronismo com a
Operadora é realizado pelo sintetizador.
O ajuste de freqüência para um canal determinado e o sincronismo com a
Operadora é realizado pelo sintetizador.
1. CIRCUITO
DE RF
VCO 1900MHz
VCO 1900MHz

18. O VCO, após ser amplificado, é enviado para o RX MIXER para gerar
a FI de Recepção e é enviado também para o TX MIXER para gerar a
freqüência de transmissão. Como o sinal de Recepção pode ser
muito baixo, o nível do RXVCO é mais elevado do que o TXVCO.
Para obter a mínima perda do sinal do VCO para dividir em TXVCO
(mais baixo) e RXVCO (mais elevado), o sinal do TXVCO é obtido
através de acoplamento.
O VCO, após ser amplificado, é enviado para o RX MIXER para gerar
a FI de Recepção e é enviado também para o TX MIXER para gerar a
freqüência de transmissão. Como o sinal de Recepção pode ser
muito baixo, o nível do RXVCO é mais elevado do que o TXVCO.
Para obter a mínima perda do sinal do VCO para dividir em TXVCO
(mais baixo) e RXVCO (mais elevado), o sinal do TXVCO é obtido
através de acoplamento.
VCO 800
VCO 800
1. CIRCUITO
DE RF
1.5 RX MIXER
1.13 TX MIXER
1.9 VCO
RX VCO
RX VCO
TX VCO
TX VCO

19. FI TX
FI TX
AMOSTRAGEM
AMOSTRAGEM
CORREÇÃO
CORREÇÃO
1.7 SINTETIZADOR
TX Q
TX Q
TX I
TX I
10100100
10100100
10100101
10100101
1. CIRCUITO
DE RF
1.12 POWER
CONTROL.

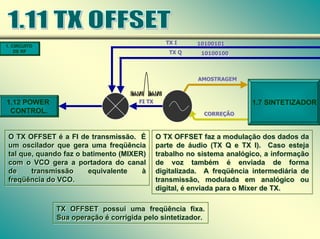

O TX OFFSET é a FI de transmissão. É
um oscilador que gera uma freqüência
tal que, quando faz o batimento (MIXER)
com o VCO gera a portadora do canal
de transmissão equivalente à
freqüência do VCO.
O TX OFFSET é a FI de transmissão. É
um oscilador que gera uma freqüência
tal que, quando faz o batimento (MIXER)
com o VCO gera a portadora do canal
de transmissão equivalente à
freqüência do VCO.
O TX OFFSET faz a modulação dos dados da
parte de áudio (TX Q e TX I). Caso esteja
trabalho no sistema analógico, a informação
de voz também é enviada de forma
digitalizada. A freqüência intermediária de
transmissão, modulada em analógico ou
digital, é enviada para o Mixer de TX.
O TX OFFSET faz a modulação dos dados da
parte de áudio (TX Q e TX I). Caso esteja
trabalho no sistema analógico, a informação
de voz também é enviada de forma
digitalizada. A freqüência intermediária de
transmissão, modulada em analógico ou
digital, é enviada para o Mixer de TX.
TX OFFSET possui uma freqüência fixa.
Sua operação é corrigida pelo sintetizador.
TX OFFSET possui uma freqüência fixa.
Sua operação é corrigida pelo sintetizador.

20. FI TX
FI TX
1.11 TX OFFSET
SW

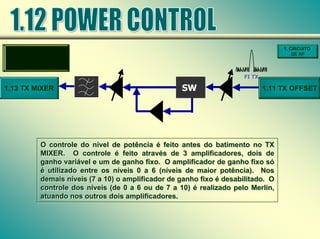

O controle do nível de potência é feito antes do batimento no TX
MIXER. O controle é feito através de 3 amplificadores, dois de
ganho variável e um de ganho fixo. O amplificador de ganho fixo só
é utilizado entre os níveis 0 a 6 (níveis de maior potência). Nos
demais níveis (7 a 10) o amplificador de ganho fixo é desabilitado. O
controle dos níveis (de 0 a 6 ou de 7 a 10) é realizado pelo Merlin,
atuando nos outros dois amplificadores.
O controle do nível de potência é feito antes do batimento no TX
MIXER. O controle é feito através de 3 amplificadores, dois de
ganho variável e um de ganho fixo. O amplificador de ganho fixo só
é utilizado entre os níveis 0 a 6 (níveis de maior potência). Nos
demais níveis (7 a 10) o amplificador de ganho fixo é desabilitado. O
controle dos níveis (de 0 a 6 ou de 7 a 10) é realizado pelo Merlin,
atuando nos outros dois amplificadores.
1. CIRCUITO
DE RF
PWR STEP 7~10
PWR STEP 0~6
1.13 TX MIXER

21. FI TX
FI TX
VCO
VCO
1.12 POWER
CONTROL
1. CIRCUITO
DE RF
1.10 AMPLIFICADOR
DO VCO
TX
TX
1.14 PA

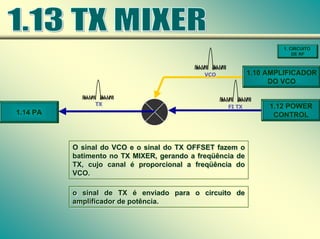

O sinal do VCO e o sinal do TX OFFSET fazem o
batimento no TX MIXER, gerando a freqüência de
TX, cujo canal é proporcional a freqüência do
VCO.
O sinal do VCO e o sinal do TX OFFSET fazem o
batimento no TX MIXER, gerando a freqüência de
TX, cujo canal é proporcional a freqüência do
VCO.
o sinal de TX é enviado para o circuito de
amplificador de potência.
o sinal de TX é enviado para o circuito de
amplificador de potência.

22. TX
TX
TX
TX
1. CIRCUITO
DE RF
1.13 TX
MIXER
1.3 DUPLEXER

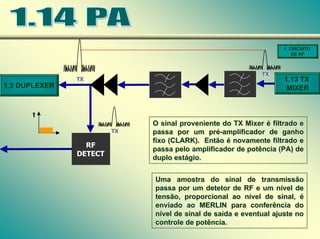

O sinal proveniente do TX Mixer é filtrado e
passa por um pré-amplificador de ganho
fixo (CLARK). Então é novamente filtrado e
passa pelo amplificador de potência (PA) de
duplo estágio.
O sinal proveniente do TX Mixer é filtrado e
passa por um pré-amplificador de ganho
fixo (CLARK). Então é novamente filtrado e
passa pelo amplificador de potência (PA) de
duplo estágio.
RF
DETECT
TX
TX
V
Uma amostra do sinal de transmissão
passa por um detetor de RF e um nível de
tensão, proporcional ao nível de sinal, é
enviado ao MERLIN para conferência do
nível de sinal de saída e eventual ajuste no
controle de potência.
Uma amostra do sinal de transmissão
passa por um detetor de RF e um nível de
tensão, proporcional ao nível de sinal, é
enviado ao MERLIN para conferência do
nível de sinal de saída e eventual ajuste no
controle de potência.

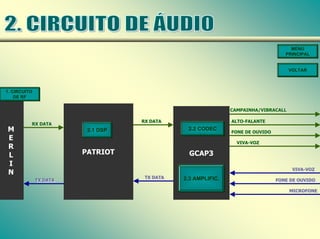

23. MENU
PRINCIPAL
VOLTAR
M
E
R
L
I
N
1. CIRCUITO
DE RF
PATRIOT
2.1 DSP
GCAP3
2.3 AMPLIFIC.
2.2 CODEC
CAMPAINHA/VIBRACALL
CAMPAINHA/VIBRACALL
ALTO-FALANTE
ALTO-FALANTE
FONE DE OUVIDO
FONE DE OUVIDO
VIVA-VOZ
VIVA-VOZ
MICROFONE
MICROFONE
FONE DE OUVIDO
FONE DE OUVIDO
VIVA-VOZ
VIVA-VOZ
RX DATA
RX DATA
RX DATA
RX DATA
TX DATA
TX DATA
TX DATA
TX DATA

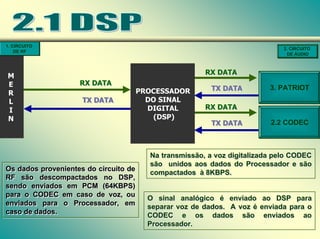

24. Os dados provenientes do circuito de
RF são descompactados no DSP,
sendo enviados em PCM (64KBPS)
para o CODEC em caso de voz, ou
enviados para o Processador, em
caso de dados.
Os dados provenientes do circuito de
RF são descompactados no DSP,
sendo enviados em PCM (64KBPS)
para o CODEC em caso de voz, ou
enviados para o Processador, em
caso de dados.
O sinal analógico é enviado ao DSP para
separar voz de dados. A voz é enviada para o
CODEC e os dados são enviados ao
Processador.
O sinal analógico é enviado ao DSP para
separar voz de dados. A voz é enviada para o
CODEC e os dados são enviados ao
Processador.
RX DATA
RX DATA
TX DATA
TX DATA
RX DATA
RX DATA
TX DATA
TX DATA
Na transmissão, a voz digitalizada pelo CODEC
são unidos aos dados do Processador e são
compactados à 8KBPS.
Na transmissão, a voz digitalizada pelo CODEC
são unidos aos dados do Processador e são
compactados à 8KBPS.
RX DATA
RX DATA
TX DATA
TX DATA
2.2 CODEC
3. PATRIOT
PROCESSADOR
DO SINAL
DIGITAL
(DSP)
2. CIRCUITO
DE ÁUDIO
M
E
R
L
I
N
1. CIRCUITO
DE RF

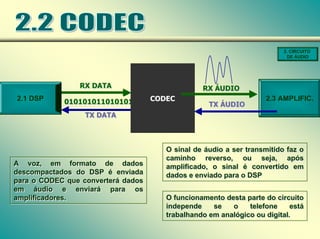

25. A voz, em formato de dados
descompactados do DSP é enviada
para o CODEC que converterá dados
em áudio e enviará para os
amplificadores.
A voz, em formato de dados
descompactados do DSP é enviada
para o CODEC que converterá dados
em áudio e enviará para os
amplificadores. O funcionamento desta parte do circuito
independe se o telefone está
trabalhando em analógico ou digital.
O funcionamento desta parte do circuito
independe se o telefone está
trabalhando em analógico ou digital.
RX DATA
RX DATA
TX DATA
TX DATA
RX ÁUDIO
RX ÁUDIO
010101011010101101010110101
010101011010101101010110101
CODEC
2. CIRCUITO
DE ÁUDIO
2.1 DSP 2.3 AMPLIFIC.
TX ÁUDIO
TX ÁUDIO
O sinal de áudio a ser transmitido faz o
caminho reverso, ou seja, após
amplificado, o sinal é convertido em
dados e enviado para o DSP
O sinal de áudio a ser transmitido faz o
caminho reverso, ou seja, após
amplificado, o sinal é convertido em
dados e enviado para o DSP

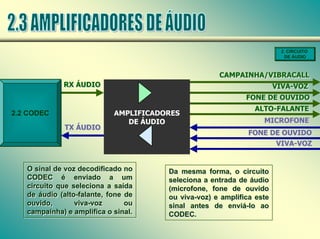

26. O sinal de voz decodificado no
CODEC é enviado a um
circuito que seleciona a saída
de áudio (alto-falante, fone de
ouvido, viva-voz ou
campainha) e amplifica o sinal.
O sinal de voz decodificado no
CODEC é enviado a um
circuito que seleciona a saída
de áudio (alto-falante, fone de
ouvido, viva-voz ou
campainha) e amplifica o sinal.
RX ÁUDIO
RX ÁUDIO
TX ÁUDIO
TX ÁUDIO
2.2 CODEC AMPLIFICADORES
DE ÁUDIO
FONE DE OUVIDO
FONE DE OUVIDO
ALTO-FALANTE
ALTO-FALANTE
VIVA-VOZ
VIVA-VOZ
CAMPAINHA/VIBRACALL
CAMPAINHA/VIBRACALL
MICROFONE
MICROFONE
FONE DE OUVIDO
FONE DE OUVIDO
VIVA-VOZ
VIVA-VOZ
Da mesma forma, o circuito
seleciona a entrada de áudio
(microfone, fone de ouvido
ou viva-voz) e amplifica este
sinal antes de enviá-lo ao
CODEC.
Da mesma forma, o circuito
seleciona a entrada de áudio
(microfone, fone de ouvido
ou viva-voz) e amplifica este
sinal antes de enviá-lo ao
CODEC.
2. CIRCUITO
DE ÁUDIO

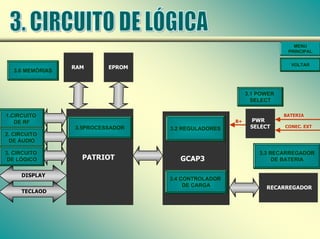

27. GCAP3
3.2 REGULADORES
DISPLAY
DISPLAY
TECLAOD
TECLAOD
3.4 CONTROLADOR
DE CARGA
PATRIOT
3.5PROCESSADOR
RECARREGADOR
PWR
SELECT
BATERIA
BATERIA
CONEC. EXT
CONEC. EXT
MENU
PRINCIPAL
RAM EPROM
VOLTAR
3.6 MEMÓRIAS
3.1 POWER
SELECT
1.CIRCUITO
DE RF B+
B+
2. CIRCUITO
DE ÁUDIO
3. CIRCUITO
DE LÓGICO
3.3 RECARREGADOR
DE BATERIA

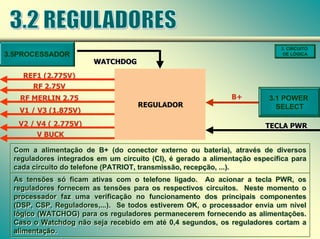

28. 3.2 REGULADORES SW
BATERIA
BATERIA
A alimentação B+ (via bateria ou conector externo) é enviada a
reguladores que adaptam a tensão de acordo com os circuitos que serão
alimentados.
A alimentação B+ (via bateria ou conector externo) é enviada a
reguladores que adaptam a tensão de acordo com os circuitos que serão
alimentados.
3. CIRCUITO
DE LÓGICA
3.3 RECARREGADOR
DE BATERIA
CONECTOR EXTERNO
CONECTOR EXTERNO
B+
B+
A alimentação do telefone pode ser tanto via bateria como conector
externo. Quando a alimentação via conector externo é ligada, um
chaveador é acionado, desconectando a alimentação da bateria. O
circuito do conector externo também possui uma proteção via diodo que
evita alimentação invertida.
A alimentação do telefone pode ser tanto via bateria como conector
externo. Quando a alimentação via conector externo é ligada, um
chaveador é acionado, desconectando a alimentação da bateria. O
circuito do conector externo também possui uma proteção via diodo que
evita alimentação invertida.
A alimentação do conector externo também é responsável em recarregar
a bateria.
A alimentação do conector externo também é responsável em recarregar
a bateria.

29. WATCHDOG
WATCHDOG
REGULADOR
REF1 (2.775V)
REF1 (2.775V)
RF 2.75V
RF 2.75V
RF MERLIN 2.75
RF MERLIN 2.75
V1 / V3 (1.875V)
V1 / V3 (1.875V)
V2 / V4 ( 2.775V)
V2 / V4 ( 2.775V)
V BUCK
V BUCK
3. CIRCUITO
DE LÓGICA
3.5PROCESSADOR
Com a alimentação de B+ (do conector externo ou bateria), através de diversos
reguladores integrados em um circuito (CI), é gerado a alimentação específica para
cada circuito do telefone (PATRIOT, transmissão, recepção, ...).
Com a alimentação de B+ (do conector externo ou bateria), através de diversos
reguladores integrados em um circuito (CI), é gerado a alimentação específica para
cada circuito do telefone (PATRIOT, transmissão, recepção, ...).
B+
B+ 3.1 POWER
SELECT
TECLA PWR
TECLA PWR
As tensões só ficam ativas com o telefone ligado. Ao acionar a tecla PWR, os
reguladores fornecem as tensões para os respectivos circuitos. Neste momento o
processador faz uma verificação no funcionamento dos principais componentes
(DSP, CSP, Reguladores,...). Se todos estiverem OK, o processador envia um nível
lógico (WATCHOG) para os reguladores permanecerem fornecendo as alimentações.
Caso o Watchdog não seja recebido em até 0,4 segundos, os reguladores cortam a
alimentação.
As tensões só ficam ativas com o telefone ligado. Ao acionar a tecla PWR, os
reguladores fornecem as tensões para os respectivos circuitos. Neste momento o
processador faz uma verificação no funcionamento dos principais componentes
(DSP, CSP, Reguladores,...). Se todos estiverem OK, o processador envia um nível
lógico (WATCHOG) para os reguladores permanecerem fornecendo as alimentações.
Caso o Watchdog não seja recebido em até 0,4 segundos, os reguladores cortam a
alimentação.

30. Quando tem-se o conector externo e a bateria ligados simultaneamente ao
telefone, o Controle de Carga envia um controle para o “Drive” de acordo
com a capacidade da bateria. O diodo em série garante o sinal somente no
sentido de carga da bateria.
Quando tem-se o conector externo e a bateria ligados simultaneamente ao
telefone, o Controle de Carga envia um controle para o “Drive” de acordo
com a capacidade da bateria. O diodo em série garante o sinal somente no
sentido de carga da bateria.
CHARGE CONTROL
CHARGE CONTROL
DRIVE
3.4 CONTROLADOR
DE CARGA
BATERIA
BATERIA
3. CIRCUITO
DE LÓGICA
SENSOR DE CORRENTE
SENSOR DE CORRENTE
CONECTOR
EXTERNO
CONECTOR
EXTERNO
3.1 POWER
SELECT
Pelo sensor de corrente, o Controle de Carga monitora a recarga da bateria e
quando a bateria completa o processo de carga, o Controle de Carga corta o
comando do Drive (Charge Control).
Pelo sensor de corrente, o Controle de Carga monitora a recarga da bateria e
quando a bateria completa o processo de carga, o Controle de Carga corta o
comando do Drive (Charge Control).

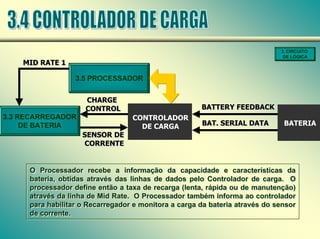

31. O Processador recebe a informação da capacidade e características da
bateria, obtidas através das linhas de dados pelo Controlador de carga. O
processador define então a taxa de recarga (lenta, rápida ou de manutenção)
através da linha de Mid Rate. O Processador também informa ao controlador
para habilitar o Recarregador e monitora a carga da bateria através do sensor
de corrente.
O Processador recebe a informação da capacidade e características da
bateria, obtidas através das linhas de dados pelo Controlador de carga. O
processador define então a taxa de recarga (lenta, rápida ou de manutenção)
através da linha de Mid Rate. O Processador também informa ao controlador
para habilitar o Recarregador e monitora a carga da bateria através do sensor
de corrente.
3. CIRCUITO
DE LÓGICA
BATTERY FEEDBACK
BATTERY FEEDBACK
SENSOR DE
CORRENTE
SENSOR DE
CORRENTE
CONTROLADOR
DE CARGA
3.5 PROCESSADOR
MID RATE 1
MID RATE 1
3.3 RECARREGADOR
DE BATERIA BAT. SERIAL DATA
BAT. SERIAL DATA BATERIA
CHARGE
CONTROL
CHARGE
CONTROL

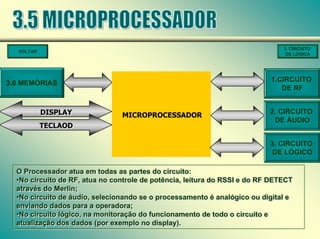

32. O Processador atua em todas as partes do circuito:
•No circuito de RF, atua no controle de potência, leitura do RSSI e do RF DETECT
através do Merlin;
•No circuito de áudio, selecionando se o processamento é analógico ou digital e
enviando dados para a operadora;
•No circuito lógico, na monitoração do funcionamento de todo o circuito e
atualização dos dados (por exemplo no display).
O Processador atua em todas as partes do circuito:
•No circuito de RF, atua no controle de potência, leitura do RSSI e do RF DETECT
através do Merlin;
•No circuito de áudio, selecionando se o processamento é analógico ou digital e
enviando dados para a operadora;
•No circuito lógico, na monitoração do funcionamento de todo o circuito e
atualização dos dados (por exemplo no display).
3. CIRCUITO
DE LÓGICA
VOLTAR
MICROPROCESSADOR
DISPLAY
DISPLAY
TECLAOD
TECLAOD
1.CIRCUITO
DE RF
3.6 MEMÓRIAS
2. CIRCUITO
DE ÁUDIO
3. CIRCUITO
DE LÓGICO

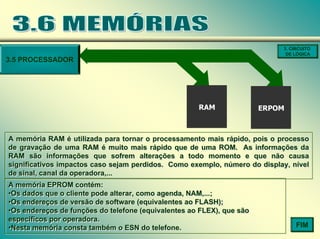

33. 3. CIRCUITO
DE LÓGICA
3.5 PROCESSADOR
RAM ERPOM
A memória RAM é utilizada para tornar o processamento mais rápido, pois o processo
de gravação de uma RAM é muito mais rápido que de uma ROM. As informações da
RAM são informações que sofrem alterações a todo momento e que não causa
significativos impactos caso sejam perdidos. Como exemplo, número do display, nível
de sinal, canal da operadora,...
A memória RAM é utilizada para tornar o processamento mais rápido, pois o processo
de gravação de uma RAM é muito mais rápido que de uma ROM. As informações da
RAM são informações que sofrem alterações a todo momento e que não causa
significativos impactos caso sejam perdidos. Como exemplo, número do display, nível
de sinal, canal da operadora,...
A memória EPROM contém:
•Os dados que o cliente pode alterar, como agenda, NAM,...;
•Os endereços de versão de software (equivalentes ao FLASH);
•Os endereços de funções do telefone (equivalentes ao FLEX), que são
específicos por operadora.
•Nesta memória consta também o ESN do telefone.
A memória EPROM contém:
•Os dados que o cliente pode alterar, como agenda, NAM,...;
•Os endereços de versão de software (equivalentes ao FLASH);
•Os endereços de funções do telefone (equivalentes ao FLEX), que são
específicos por operadora.
•Nesta memória consta também o ESN do telefone. FIM
